规格系列推板基本原理

服装工业推板的原理与原型推板服装工业推板的原理1、推板的定义服装工业推板是工业制板的一部分，它是以中间规格标准纸样（或基本纸样）作为基准，兼顾各个规格或号型系列之间的关系，进行科学地计算，正确合理地分配尺寸，绘制出各规格或号型系列的裁剪用纸样的方法。

在服装生产企业中，通称推板，也称放码、推档或扩号。

2、推板的类型推剪法▼推画制图法（一图全号法）▼3、推板的原则服装的造型结构不变，是“形”的统一；推板是制板的再现，是“量”的变化。

4、推板的依据选择和确定中间规格绘制标准中间码纸样基准线的约定推板的放缩约定档差的确定合理选择基准线和基准点要适应人体体型变化规律；有利于保持服装造型、结构的相似和不变；便于推画放缩和纸样的清晰。

常用的基准线位置如下：上装：前片——胸围线，前中线或搭门线、前宽线；后片——胸围线，后中线、后宽线；一片袖——袖根线，袖中线；领子——通常从后领中线进行放缩，基准位置为领尖；下装：裤装——横裆线，裤中线（挺缝线）；一般的裙装——臀围线，前、后中线；圆裙以圆点为基准、多片裙以对折线为基准线。

档差档差是指某一款式同一部位相邻规格之差。

各部位档差不相同，这主要是由人的体型变化特点决定的；根据款式及产品定位不同，档差有所不同；各规格间，档差并非均匀变化，可存在有“跳档”或“零档差”现象。

女装原型的推板1、女上装原型的推板规格尺寸及档差（单位：cm）后片：后背长AF=38后袖窿深AD=B/6 7后领宽=B/20 2.9后背宽=B/6 4.5后胸围=B/4 2.5后腰围=W/4 1.5-1后领深=后领宽/3后落肩=后领宽/3后冲肩=2后肩省长=后肩斜长/2前片：前领深=后领宽-0.2 1前落肩=后落肩*2前领宽=后领宽-0.2前胸省宽=前领宽/2前胸宽=B/6 3前胸围=B/4 2.5前腰围=W/4 1.5 1前肩斜长=后肩斜长-1.5 袖片袖长54（档差1.5）袖山高=AH/4 2.5袖肘线高=袖长/2 2.5。

服装工业推板的原理通常，同一种款式的服装有几个规格，这些规格都可以通过制板的方式实现，但单独绘制每一个规格的纸样将造成服装结构的不一致，如:牛仔裤前弯袋的这条曲线，如果不借助于其他工具，曲线的造型或多或少会有差异。

另外，在绘制过程'p，由于要反复计算，出错的概率将大大增加。

然而，采用推板技术缩放出的几个规格就不易出现差错，因为号型系列推板是以标准纸样为基准，兼顾了各个规格或号is!系列关系，进行科学地计算，绘制出的系列裁剪纸样，保证了系列规格纸样的相似性、比例性和准确性。

目前，服装工业纸样推板通常有两种:(一)推拉探剪法〔又称推剪法〕这种方法一般是先绘制出小规格标准基本纸样，再把需要推板的规格或号型系列纸样，依此剪成各规格近似纸样的轮廓，然后将全系列规格纸样大规格在下，小规格(标准纸样，在上，按照各部位规格差数逐边、逐段地推剪出需要的规格系列纸样。

这种方法速度快，适于款型变化快的小批量、多品种的纸样推板，由于需要较高的熟练技艺，方法又比较原始，已不多用:。

(二)推画制图法(_又称一图全号法)该方法伴随着数学及技术的普及而发展起来，是在标准纸样的基础仁，根据数学相似形原理和坐标平移的原理，按照各规格和号型系列之间的差数，将全套纸样画在一强样板纸上，再依此拓画并复制LI各规格或号"l3系列纸样，随着推板技术的发展，推画制图法.又分“档差法”、“等分法”和“射线法”等(，服装工业推板一般使用的是毛板(也可以使用净纸样)。

本书推荐介绍的推板方法是目前企业常用的档差推画法。

这种方法又有两种方式;①以标准板作为基准，把其余几个规格在同一张纸板止推放出来，然后再一个一个地使用滚轮器复制，最后校对一遍;②以标准板作为基准，先推放出相邻的一个规格，剪下并与标准板核对，在完全正确的情况下.再以该板为基准，放出更大一号的规格，依此类推。

对于缩小的规格，采用的方法与放人的过程- 样。

推板的原理来自于数学中任意图形的相似变换，各衣片的绘制以各部位间的尺寸差数为依据，逐部位分配放缩量。

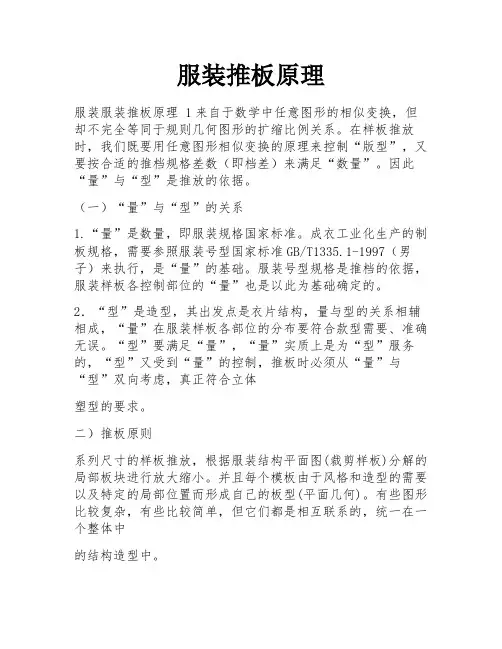

服装推板原理服装服装推板原理 1来自于数学中任意图形的相似变换，但却不完全等同于规则几何图形的扩缩比例关系。

在样板推放时，我们既要用任意图形相似变换的原理来控制“版型”，又要按合适的推档规格差数（即档差）来满足“数量”。

因此“量”与“型”是推放的依据。

（一）“量”与“型”的关系1.“量”是数量，即服装规格国家标准。

成衣工业化生产的制板规格，需要参照服装号型国家标准GB/T1335.1-1997（男子）来执行，是“量”的基础。

服装号型规格是推档的依据，服装样板各控制部位的“量”也是以此为基础确定的。

2．“型”是造型，其出发点是衣片结构，量与型的关系相辅相成，“量”在服装样板各部位的分布要符合款型需要、准确无误。

“型”要满足“量”，“量”实质上是为“型”服务的，“型”又受到“量”的控制，推板时必须从“量”与“型”双向考虑，真正符合立体塑型的要求。

二）推板原则系列尺寸的样板推放，根据服装结构平面图(裁剪样板)分解的局部板块进行放大缩小。

并且每个模板由于风格和造型的需要以及特定的局部位置而形成自己的板型(平面几何)。

有些图形比较复杂，有些比较简单，但它们都是相互联系的，统一在一个整体中的结构造型中。

1．服装整体结构中每个独立的样板块，有的是因款式造型需要断开的，有的是因人体结构的需要而分割开的或将两者有机结合。

例如三开身结构，使样板分割形成不同板块，有时在一件衣服中因造型需要可能是由多块分割组成的，较为复杂，但最终都离不开人体，都与创造一个人体是分不开的。

这是由服装结构设计的根本属性决定的。

因此服装推板离不开人体体型，离不开人体体型的变化发展规律。

总体版型是在标准型上确定的，放大与缩小就是建立在标准体的变化生长发展规律之上。

可以说“量”与“型”的把握，离不开人体。

所以推板首先要掌握和了解人体的变化规律和服装各控制部位标准数据的推算。

2．国家标准号型数据基本体现了人体的变化规律，给出了主要标准数据。

从服装号型系列分档数值5·4系列标准人体，从A型体生长发展规律来看，人体总体高即“号”每增长或减少5cm，上体基本增长或减少2cm，下体基本增长或减少3cm，全手臂长增长或减少1.5cm，肩宽增长或减少1.2cm，背长增长或减少lcm，胸围增长或减少4cm，腰围增长或减少4cm，臀围增长或减少3.2cm，领围增长或减少lcm，这是主要的服装号型各系列分档数值。

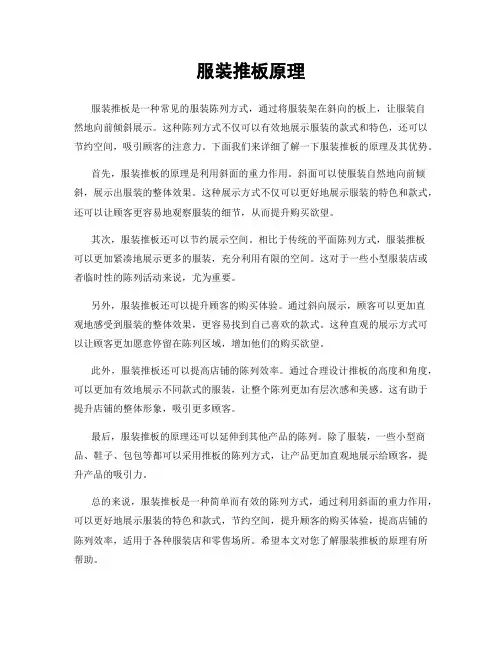

服装推板原理服装推板是一种常见的服装陈列方式，通过将服装架在斜向的板上，让服装自然地向前倾斜展示。

这种陈列方式不仅可以有效地展示服装的款式和特色，还可以节约空间，吸引顾客的注意力。

下面我们来详细了解一下服装推板的原理及其优势。

首先，服装推板的原理是利用斜面的重力作用。

斜面可以使服装自然地向前倾斜，展示出服装的整体效果。

这种展示方式不仅可以更好地展示服装的特色和款式，还可以让顾客更容易地观察服装的细节，从而提升购买欲望。

其次，服装推板还可以节约展示空间。

相比于传统的平面陈列方式，服装推板可以更加紧凑地展示更多的服装，充分利用有限的空间。

这对于一些小型服装店或者临时性的陈列活动来说，尤为重要。

另外，服装推板还可以提升顾客的购买体验。

通过斜向展示，顾客可以更加直观地感受到服装的整体效果，更容易找到自己喜欢的款式。

这种直观的展示方式可以让顾客更加愿意停留在陈列区域，增加他们的购买欲望。

此外，服装推板还可以提高店铺的陈列效率。

通过合理设计推板的高度和角度，可以更加有效地展示不同款式的服装，让整个陈列更加有层次感和美感。

这有助于提升店铺的整体形象，吸引更多顾客。

最后，服装推板的原理还可以延伸到其他产品的陈列。

除了服装，一些小型商品、鞋子、包包等都可以采用推板的陈列方式，让产品更加直观地展示给顾客，提升产品的吸引力。

总的来说，服装推板是一种简单而有效的陈列方式，通过利用斜面的重力作用，可以更好地展示服装的特色和款式，节约空间，提升顾客的购买体验，提高店铺的陈列效率，适用于各种服装店和零售场所。

希望本文对您了解服装推板的原理有所帮助。

服装⼯业推板的基本原理与基本依据⼀、服装⼯业样板推板的基本原理服装号型、规格系列推板，运⽤了数学中相似形原理、坐标等差平移原理和任意图形在投影射线中的相似变换原理，图4-1是任意图形投影射线相似变换原理⽰意图。

服装样板推放、绘制出的成套号型规格系列样板，必须具备三个⼏何特征，即相似性、平⾏性和规格档差⼀致性。

(1)同⼀品种、款型、体型的全套号型规格系列样板，⽆论⼤⼩，都必须保持廓形相似。

(2)全套号型规格系列样板的各个相同部位的直线、曲线、弧线都必须保持平⾏。

(3)全套号型规格系列样板，由⼩到⼤或由⼤到⼩依次排列，各相同部位的线条间距必须保持相等的规格档差和结构部位档差。

服装⼯业样板推板的基本依据(⼀) 标准样板是服装⼯业推板的基准依据(⼆) 产品的号型规格系列是样板形成系列的技术依据(1) 推板的号型系列设置执⾏上装5.4系列，下装5.2系列国家标准。

(2) 推板的号型规格系列，按国标要求进⾏Y、A、B、C四种体型搭配组合。

(3) 不论采⽤何种⽅法制图推板，全套号型规格系列样板都必须具备：款型相似、线条平⾏、全套样板从⼩号到⼤号各相同的结构部位必须保持等差或等距。

(4) 不论是⼿⼯推板，还是运⽤计算机辅助推板，在设计绘制标准样板的平⾯结构图(净样板)时，最好运⽤数学⽐例设计公式，尽量不⽤定⼨或少⽤定⼨。

(三) 号型规格系列档差是号型规格系列样板扩放、推画的数值依据(1) 上下装成⾐规格系列主要结构部位，如⾐长、胸围、肩宽、领围、袖长及裤长、腰臀围的规格档差，从号型控制部位分档档差转化、移植。

(2) ⼀些没列⼊号型控制部位的次要的具体结构部位的规格档差值，则可运⽤标准样板结构设计制图的⽐例公式，从上下紧相邻的号型相同部位规格差值中计算求取。

今天的⽂章分享就到此结束，如果对我⽂章有任何疑问和看法，可以在下⽅留⾔和⼩编互动！。

服装纸样推放的原理及方法一样板推放的目的1．服装本身的多规格在当今服装工业的社会化大生产，要求同一款式的服装按照多种规格或号型系列的要求组织生产，从而满足大多数消费者的需求。

2．保证服装的外型不变采用推板技术能很好的把握各规格或号型系列变化的规律，使款型结构一致，3．速度快采用推板技术有利于提高制板的速度和质量，使生产和质量管理更科学，更规范，更容易控制。

二样板推放的原理推档的原理来自于几何相似型原理。

但人体不同于几何图形，因此既要用相似型原理来控制“形”，又要按人体规律来满足“量”。

下面用女上装原型的分割来进一步阐述推板的原理。

原型的主要控制部位的公式：前后胸围：B/4+2.5背宽尺寸：B/6+4.5胸宽尺寸：B/6+3后领中点到胸围线尺寸：B/6+7（一）原型的分割（图一）图一（二）原型放大、缩小量的位置及分量（图二）三样板推档的方法1．直接推档法特点：A、利用基准样板做曲线板，毛缝可直接用，速度快。

B、易产生误差，要求操作人员熟练。

C、对于分割线较多的款式，难度大，误差也会越大。

2．制图法净缝推板，在同一张纸上推放。

特点：A、准确B、图纸易保存C、速度慢D、适用于分割线较多的款式。

3．等分法利用最大和最小码建立坐标，几个码分几份。

4．计算机放码四样板推档的一般步骤(一)首先要选择和确定基准样板。

无论采用何种方法进行工业样板推档，首先要选择和确定基准样板，基准样板又称中间码纸样或封样纸样。

是制板人员依据号型系列或订单上提供的各个规格码，选择具有代表性并能上下兼顾的规格作为基准，以此规格进行制板。

一般来说，基准样板采用中间规格，通常的规格有S、M、L、XL码等，在这四个规格中多选择M码作为标准中间码，S码规格以M码规格为基准进行缩小，L码规格以M码规格为基准进行放大，而XL码又在L码基础上放大，这是因为，目前推档的过程多数情况是由人工来完成，这或多或少会产生误差，选择中间规格的样板进行推档能尽量减小误差的产生，如果以最小规格去推放其余规格或以最大规格推缩其余规格，产生的误差相对来说会大些。

胸围B 腰围W 臀围H 领围N 肩宽SW 头围HS 袖长SL 袖口CW 袖笼周长AH衫规格设计：『170/88A』身高170CM;净身胸围在86~89之间1、衣长L：742、胸围B：1103、肩宽SW：47.24、袖长SL：595、领围N：39推板基础知识一、推板的定义按照服装号型档差规格，以母版（一般为中间码）为依据，考虑各个部位尺寸的相关性，通过计算缩放量，绘制完成同款多规格系列工业样板的缩放过程就称为推板或放码二、推板的依据在进行推板前首先应对标准母版进行核对；其次应以人体或服装各部位的规格档差为依据设置产品的规格系列，进行全套裁剪样板的推移与放缩。

规格系列可分为号型规格、成品规格、配属规格三大类。

三、推板的方法1.点放码法（坐标法）2.纸板推放法3.线放码法4.摞剪法5.等分法四、推板的流程确定基准线→确定放码点→确定放码方向→确定放码量→拓板→复验与标注五、服装推版原理分析与计算（一）原理分析：1.服装结构制图过程中比例计算的基数是服装成品尺寸，而服装推版过程中比例计算的基数却是服装各尺码之间的规格档差2.服装推版过程中比例计算公式是删除了调节值内容的，只要是因为在衣片的结构设计过程中，已对衣片作了相应的调节；3.服装推版过程中某些控制点或控制部位可以采用该部位所占整体比例进行推算。

（二）公式计算1.上装推版计算（1）衣长：当袖窿深线为X坐标时，衣长的推放量分配在衣长两端水平线处。

（2）腰节长：腰节长档差-衣长上平线处的放缩量{3}袖窿深：2/10胸围档差（4）横开领：2/10领围档差（5）前直开领：2/10领围档差（6）后直开领：不变，一般保持原有数值（7）肩宽：1/2肩宽档差（8）落肩量：保持原有的肩线斜度（9）前胸宽：1.8/10胸围档差或 1.5/10胸围档差（10）后背宽：1.8/10胸围档差或 1.5/10胸围档差（11）袖窿宽：1/10胸围档差（12）胸围大：一般四开身结构按照1/4胸围档差计算；三开身按照胸宽加袖窿宽的档差计算（13）袖长：袖长档差—袖山高放缩量(14)袖山高：1.5/10胸围档差（15）袖肥：2/10胸围档差。

服装号型与推板（服装放码）一、什么是规格系列推板？以标准板（母板）为基准，兼顾各个号型，进行科学计算，放缩，制出系列号型样板的方法，叫做规格系列推板，简称推板。

在服装打版时，我们都会选择其中一个规格（一般都是中间号）进行服装制版，这就需要在此规格基础上进行缩放推出多种规格来满足不同体型的穿着，这个缩放纸样制成多种规格样板的过程就叫服装推板，也叫服装放码。

二、规格系列推板的依据1、标准母板标准母板一般取中间号型，它决定了全套号型系列样板的质量。

因为其他的号型样板依此为为基础，计算出各种规格的档距、档差，准确地进行放缩和推移。

2、规格系列它是推移的依据，包括号型规格和成品规格两种。

（1）号型规格：号指高度，即人体的身高。

型指围度，即人体的胸围、腰围、臀围、肩宽等。

标准和依据。

如：衣长、袖长、领大、肩宽、胸围、胸宽、背宽等。

3、档差在一款产品中，各号型由小到大的系列区别是由各个不同部位的一系列差距的总和决定的，并具体表现在每一个差数上。

这个差数就是档差。

三、工业纸板号型系列规格档差的计算和推板要求1、合理分配档差——把各部位的档差合理地进行分配，根据需要放缩，使放缩后的规格系列样板与标准母板的造型、款式相同或相似。

2、在垂直或水平的方向上取点放缩——在放缩样板时，根据各部位的规格档差和分配情况，只能在垂直或水平的方向上取点放缩，而不能在斜线上取点放缩。

3、分部位的档差之和等于总档差——某一部位的档差分配在几个部位，侧缝几处放缩的档差之和等于该部位的总档差。

4、相关联的两部位（如肩高档差与袖窿深档差，领口深档差与袖窿深档差）在放缩推移时如果方向相反，则档差大的部位按档差数值按照档差数值放缩，档差小的部位的放缩值则为两个部位档差之差，放缩方向和档差大的部位方向一致。

5、某些辅助线或辅助点（如腰节高、袖肘线、中档线等）也要根据服装的比例推移、放缩，但这些辅助部位的放缩值不能加在部位总档差之内。

根据标准母板计算好档差、档距，在进行了档差分配后，即可进行放缩推板。

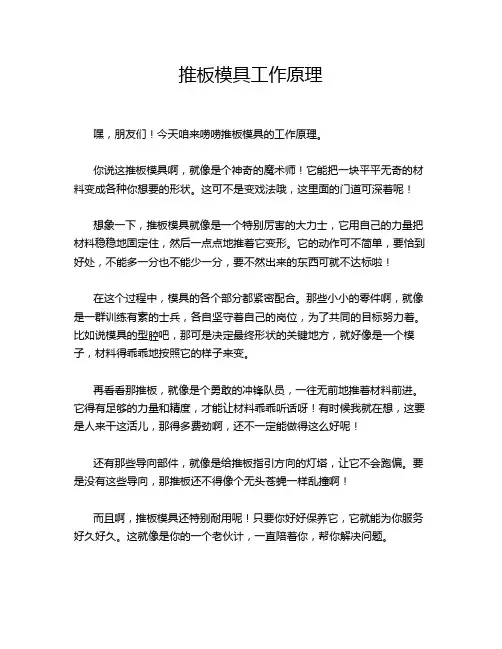

推板模具工作原理
嘿，朋友们！今天咱来唠唠推板模具的工作原理。

你说这推板模具啊，就像是个神奇的魔术师！它能把一块平平无奇的材料变成各种你想要的形状。

这可不是变戏法哦，这里面的门道可深着呢！
想象一下，推板模具就像是一个特别厉害的大力士，它用自己的力量把材料稳稳地固定住，然后一点点地推着它变形。

它的动作可不简单，要恰到好处，不能多一分也不能少一分，要不然出来的东西可就不达标啦！
在这个过程中，模具的各个部分都紧密配合。

那些小小的零件啊，就像是一群训练有素的士兵，各自坚守着自己的岗位，为了共同的目标努力着。

比如说模具的型腔吧，那可是决定最终形状的关键地方，就好像是一个模子，材料得乖乖地按照它的样子来变。

再看看那推板，就像是个勇敢的冲锋队员，一往无前地推着材料前进。

它得有足够的力量和精度，才能让材料乖乖听话呀！有时候我就在想，这要是人来干这活儿，那得多费劲啊，还不一定能做得这么好呢！
还有那些导向部件，就像是给推板指引方向的灯塔，让它不会跑偏。

要是没有这些导向，那推板还不得像个无头苍蝇一样乱撞啊！
而且啊，推板模具还特别耐用呢！只要你好好保养它，它就能为你服务好久好久。

这就像是你的一个老伙计，一直陪着你，帮你解决问题。

你说这推板模具神奇不神奇？它在工业生产中可发挥了大作用啦！没有它，好多东西都没办法生产出来呢。

它让我们的生活变得更加丰富多彩，从小小的零件到大大的机器，都有它的功劳。

所以啊，可别小看了这推板模具，它虽然不声不响的，但却默默地为我们的生活做出了巨大的贡献呢！它就像是一个幕后英雄，值得我们好好去了解和珍惜呀！。

推板推出机构原理
推板推出机构是一种常见的机械结构，其原理是通过推动推板实现物体的推出。

该机构主要由推板、导向轨道、传动机构和固定支架等部分组成。

在使用时，推板被推动后，通过导向轨道的引导，物体被推出。

推板可以由手动或电动方式驱动，传动机构可以是齿轮、链条等，根据不同的使用场景和要求，可以采用不同的传动方式。

同时，为了保证推板推出的稳定性和精度，固定支架的选择和设计也非常重要。

固定支架应满足机构的负载要求，并且保证机构的固定和稳定性。

推板推出机构广泛应用于各种机械和设备中，如自动售货机、工业生产线等。

其结构简单，操作方便，可以实现高效的物体推出，成为现代化生产中不可缺少的重要机械结构之一。

- 1 -。

干货一看就懂的服装推板原理！服装推板的原理（一）服装样板推板的依据1、标准母板；（推板的依据）2、规格系列：（三部分）1号型规格160/84A 170/88A2成品规格即成品主要部位规格，也是成衣规格或成品尺寸。

3配属规格制图中，根据款式以及主要部位成品规格，按比例计算或推导出来的其它部位尺寸。

它是配合或从属于款式及各主要规格尺寸的。

3、档差、档距；在每一套规格系列中，所有部位的规格尺寸，都是同一部位均衡地递减或递增，其档差、档距都相等。

如衣长：70 72 74 76 ……CM则档差、档距都2 CM。

如胸围：102 106 110 114 ……CM则档差、档距都4 CM。

4、档差、档距的计算方法1主要部位成品规格的档差、档距,只要求出各个号型之间的差数。

2配属部位成品规格的档差、档距，则按照结构设计制图的公式、原理的有关方法来推导、求取。

3一些无法计算、影响不大的微小部位，要按造型的比例作出微小的分档处理及调整。

推板过程中，处理规格系列最重要的环节，就是分析和计算档距、档差。

（二）推板中一般计算方法和坐标选择1、线段例如，线段AB=200px , AB线段上有C、D、E三点相距50px ,如果AB加长50px成为线段A’B’，那么，按推板的要求C、D、E三点如何进行相应变化为C’、D’、E’对应点。
