红四矿井+295m西翼回风石门（一）掘进作业规程第一章概况第一节概述1、巷道名称本（作业规程）掘进的巷道为红四矿井+295m西翼回风石门（一）。
2、掘进的目的及用途煤炭生产过程中用于通风巷道。
3、巷道性质、总工程量及服务年限巷道设计坡度：+3‰巷道设计长度：888m；服务年限：与矿井设计年限相同。
4、预计开、竣工时间开工日期：2014年9月5日（以发包人签发的开工报告为准）竣工日期：2015年1月5日（以实际开工日期顺延工期）合同工期总日历天数120天5、巷道设计图附图：巷道平、剖面设计图巷道巷道断面设计图第二节编写依据1、设计图纸及与地质资料及已审批的《施工组织设计》等其它相关资料；2、《矿山井巷工程施工及验收规范》（GBJ213-90）；3、《煤矿测量规范》（GBJ50026-93）；4、《煤矿安全规程》（2011年版）；5、《井工煤矿掘进作业规程》；6、《煤矿井巷工程质量验收规范》（GB50213-2010）；7、《煤矿井巷工程施工规范》（GB50511-2010）；8、《钢筋混凝土工程施工及验收规范》；9、《煤炭建设工程质量技术资料管理规定与评级办法》(煤规字<1999>第34号)10、与本工程有关的国家及部颁现行国家标准、规范，行业或地方标准、规范；各种技术规范、规程、规定及国家法律和行政法规等；红四矿井+295m西翼回风石门（一）掘进作业规程第二章地面相对位置及地质情况第一节地面相对位置及邻近采区开采情况1.工程概况红四矿井位于宁夏回族自治区东北部，隶属银川市兴庆区管辖。
红四矿井西南距银川市约40公里，东距内蒙古自治区鄂托克前旗约60公里，南距临河镇约20公里。
井田位于毛乌素沙漠西南边缘，属侵蚀性丘陵地貌，全区无基岩出露，全部被第四系及古近系地层所覆盖。
地势西低东高，海拔1100～1250m。
东部较平坦，植被较多，有少量随季风流动的垄状及新月状砂丘；西部地形高低起伏不定，为典型的红土冲沟地貌，沟壑发育，地形支离破碎。

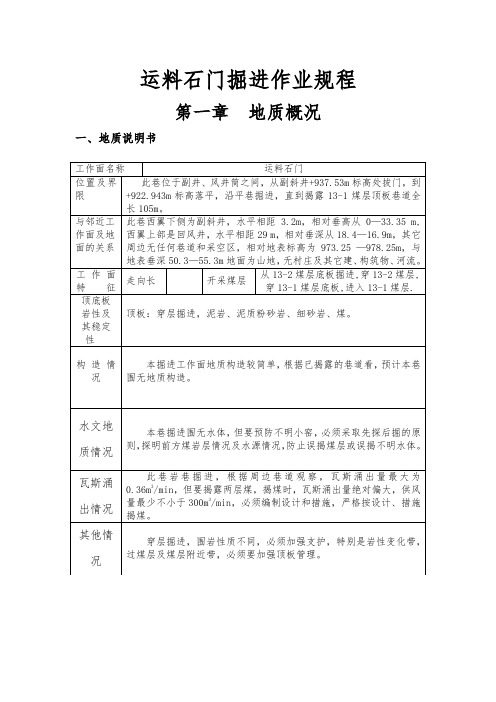

运料石门掘进作业规程第一章地质概况一、地质说明书二、掘进区域煤岩层综合柱状第二章工程概况一、巷道布置平、剖面图二、掘进意向图三、巷道概况巷道在开口点按此巷开口措施拨门，按和副斜井19°的夹角拔门，在牛箅子处落平，然后沿347°的方位沿平巷施工，巷道穿层掘进，分别揭露13-1煤层和13-2煤层。
巷道全长105 m。
第三章巷道施工第一节破岩方式一、本规程所施工的巷道均采用打眼爆破的方法破岩。
二、打眼机具：用MZ-1.2电煤钻或28型风钻打眼，眼径42㎜。
三、装载、运输：施工巷采用人工装（煤）矸，箕斗或矿车走货。
四、炮眼布置图炮眼布置图（单位：㎜）五、爆破参数表爆破参数表炮眼序号炮眼名称炮眼角度装药量（kg）计累装药量（kg）起爆顺序偏角倾角1—2 辅助掏槽眼0 0 0.6 1.2 13—6 掏槽眼16 0 0.6 2.4 2 7—29 辅助眼0 0 0.4 9.2 3 30—35 帮眼 4 0 0.4 2.4 4 36—44 顶眼0 4 0.4 3.6 4 45—52 底眼0 -4 0.4 3.2 5合计22六、装药结构采用正向装药，正向起爆，见装药结构图如下：装药结构布置图炸药黄泥雷管脚线黄泥水炮泥雷管七、连线、起爆方式起爆使用MFd-100型发爆器全断面一次起爆，连线方式为串联。
八、防尘方法采用湿示钻眼，炮眼用水炮泥、黄泥充填至眼口，放炮前、放炮后、装前洒水降尘，使用风水喷雾，随时冲洗巷道。
第二节巷道支护一、临时支护1、支护形式选择金属前探梁为临时支护。
2、支护材料金属前探梁为4m长18Kg/m钢轨两根，每根前探梁用两个专用吊挂卡吊挂在锚杆未端（专用吊挂卡卡环用铁管和锚杆螺母焊制，锚杆螺母旋在锚杆未端），控顶区域用厚70mm的木大板铺严，具体吊挂位置及支护参数见附图。
前探梁支护剖面图（单位：mm）前探梁支护平面图（单位：mm）3、质量要求叙述金属前探梁必须平直，专用吊挂卡必须保证完好，强度达到要求，所用木板厚不少于70 mm，必须完好无腐蚀，保证和前探梁的搭接长度不少于300 mm，控顶区不大于1.8m，控顶区必须用木板铺严。

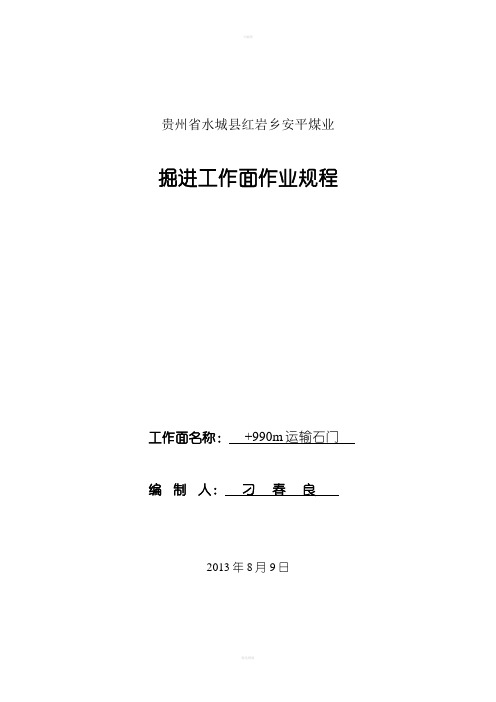

贵州省水城县红岩乡安平煤业掘进工作面作业规程工作面名称：+990m运输石门编制人：刁春良2013年8月9日会审意见同意并补充如下：参加会审人员2013年月日公司批示：贯彻学习作业规程签字表目录会审意见 (2)贯彻学习作业规程签字表 (4)目录 (5)第一章概况 (6)第一节编制依据 (6)第二节概述 (6)第二章地面位置及地质情况 (9)第一节地面位置及邻近采区开采情况 (9)第二节煤（岩）层赋存特征 (9)第三节地质构造 (12)第四节水文地质 (12)第三章巷道布置及巷道断面、支护说明 (13)第一节巷道布置及巷道断面 (13)第二节支护设计 (13)第三节支护工艺 (16)第四章施工工艺 (20)第一节施工方法 (20)第二节凿岩方式 (20)第三节爆破作业 (21)第四节装载与运输 (22)第五节管线及轨道铺设 (24)第六节工作面设备 (25)第五章生产系统 (25)第一节通风 (25)第二节压风 (29)第三节瓦斯防治 (30)第四节综合防尘管路 (32)第五节防灭火 (33)第六节安全监控 (35)第七节供电 (35)第八节排水 (36)第九节运输 (37)第十节照明、通信和信号 (37)第六章劳动组织及主要技术经济指标 (38)第一节劳动组织 (38)第二节循环作业 (38)第三节主要技术经济指标 (39)第七章安全技术措施 (39)第一节一通三防安全技术措施 (39)第二节顶板安全技术措施 (46)第三节爆破安全技术措施 (47)第四节防治水安全技术措施 (50)第五节机电安全技术措施 (51)第六节运输安全技术措施 (53)第七节其它安全技术措施 (57)第八章灾害应急措施及避灾路线 (59)第一节灾害应急措施 (59)第二节避灾线路 (63)第一章概况第一节编制依据一、开采方案（变更）说明书及相应图纸；二、贵州省水城县安平煤业有限公司安全专篇（变更）；三、矿井瓦斯地质图说明书以及瓦斯地质图；四、贵州省水城县安平煤业有限公司煤与瓦斯突出危险性鉴定报告；五、一采区施工组织设计；六、+990m运输石门地质说明书；七、根据《煤矿安全规程》、《操作规程》、集团公司有关技术规范，及矿有关规定；八、集团公司、矿安全生产管理制度。
内蒙古*煤集团*煤业有限责任公司*煤矿*运输石门开拓掘进作业规程施工单位：********公司编制：项目技术部编制时间：2011年5月10第一章工作面概况第一节巷道位置、四邻情况工作面位于***号主井运输平巷,巷道标高为+****m，巷道设计总长200m该工作面属***号井+****运输石门。
**煤矿*号井位于古拉本矿区立新井田13～14堪探线之间，矿井北邻**煤矿*号井，南邻***煤矿，井田走向长950m，浅部以+2000m 标高为界，深部以+****m标高为界。
第二节巷道名称、服务年限、用途一、巷道名称：+****运输石门二、巷道服务年限：巷道设计服务年限为9.5年。
三、开拓用途主要是为**煤矿*号运输而设计。
第三节巷道布置示意图（见附图1-1）第二章地质水文情况及可能遇见的问题第一节地质水文情况一、区域水文地质该区气候干燥，雨量稀少，地势高亢，最高标高+2286m，最低标高+1813m m，高差473m。
木呼鲁背斜轴为贺兰山自然分水岭，东侧汇于宁夏大风沟、白芨芨沟，西侧汇于内蒙古确台沟、二道岭沟，大部分沟谷平时干涸无水，山洪暴发始有水流。
确台沟（位于煤矿西侧）、二道岭沟（位于煤矿南侧）有常年细小溪流，煤矿生产废水大多排于该两条沟内，向北流到区外。
煤矿在构造上属于小松山逆断裂东侧呈北东向展布的复式褶皱构造，二道岭矿区为紧靠小松山逆断裂的二道岭向斜，煤矿地层由三叠系延长群、侏罗系延安组、直罗组和安定组组成，延长群为煤系基底地层，分布于向斜翼部；安定组构成向斜核部。
煤矿内岩石大部裸露，地层倾角变化较大，岩层面呈S型。
沟谷中有第四系零星分布，为风积沙、河床相砂、砾石崩积、堆积物。
地下水主要赋存于第四系河道砂、砾石、风积沙和侏罗系砂岩地层中。
煤矿地下水按其含水层埋藏条件及水力性质不同，可划分为第四系孔隙潜水和基岩孔隙裂隙水两种，分述如下：1．松散岩类孔隙水本含水类型包括各种成因类型的第四系松散冲洪积及风积沙堆积物。
第一章概况一、概况1、根据我矿新方案要求,需在西运输大巷、12区专用回风巷西侧约251米处开口，巷道与西运输大巷垂直，往前掘进，与新井西运输大巷贯通，为新系统通风、运输等服务。
2、工作面名称:主运输石门3、工作面相邻情况:左侧为西运输大巷，右侧251米处为12区专用回风上山,设计工程总长220米,到位后与新井西运输大巷贯通。
二、巷道用途及施工技术要求（附巷道布置图）1、巷道用途：主要用于通风、运输兼做行人、运料、等。
2、施工技术要求（1）掘进方向：顺层施工方位：12°，坡度3‰。
（2）施工要求:必须按中、腰线施工,确保工程质量，设计净高3米、净宽4米。
（3）辅助工程要求:布置在底板,断面必须符合要求,轨道一次性完成,轨距600mm,枕距600～700 mm；电缆钩眼2米一个，托管梁眼4米一个，风筒眼每2米一个并跟紧迎头；水沟为宽300×深400，用水泥浇砼。
第二章地质条件一、工作面地质概况、构造情况巷道布置在7#煤层底板的细砂岩层中，岩层为薄层至中厚层状，夹少许粉砂岩，属相当硬岩石，F值4～6，围岩稳定性较好，为Ⅱ类。
地层为单斜构造走向北西60°，倾角63°左右，巷道顶板为厚层状坚硬灰岩。
施工期间可能穿进F4断层，断层产状：走向北东，倾向北西，倾角80°，斜交正断层，断距约20m左右。
二、水文地质根据地质报告，此区域无强含水层，水文条件简单，可能会有断层裂隙水涌入工作面。
第三章施工方法一、掘进方式：采用钻眼爆破法掘进。
1、凿岩机的选择：选用气腿凿岩机。
2、出碴方式：采用人工扒碴装车。
3、凿岩方式：湿式凿岩二、巷道断面与支护方式1、巷道断面：（1）西回风大巷,采用半圆拱形，巷道掘进断面宽×高=2.6m ×2.6m净断面，宽2.45m×2.53m。
附属设施：水沟净断面，400mm×400mm。
2、支护材料:（1）永久支护：围岩属较稳定性岩层，巷道为矿永久巷道，选用锚喷支护作为本巷的永久支护。
审批意见一、矿审批意见二、矿长审批意见三、督查员审批意见四、雨柱煤炭分局领导审批意见目录第一章概况第一节概述一、巷道名称本《作业规程》掘进的巷道是1910水平南翼采区运输石门。
二、掘进目的及用途掘进的目的是形成1910水平南翼14#煤层生产系统，形成系统后用于运输、行人、运料。
三、巷道设计长度和服务年限巷道长度:预计长度120米。
预计巷道服务年限为5年。
第二节编写依据一、地质说明地质说明书名称《圭山煤田稗子沟矿区Ⅸ、Ⅹ井田的详细勘探地质报告》，《地质储量核实报告》。
二、矿压观测资料煤层和煤层顶、底板应力较集中。
第二章地面相对位置及水文地质情况第一节地面相对位置及邻近采区情况表1 井上下对照关系情况表第二节地质构造及水文地质一、地质构造本区在大地构造位置上是处于华南褶皱系（Ⅱ）、滇东南褶皱带（Ⅱ1）、罗平—师宗褶断束（Ⅱ11）。
在区域构造位置上是处于南盘江复向斜师宗—弥勒断裂带内，由于受北西—南东方向强烈挤压应力，使矿区构造复杂化。
1、褶皱核实区是F101逆断层上盘的单斜构造。
地层走向北东60-75°，向南东倾斜，地层倾角50°-55°，构造以断层为主，发育次级褶皱，断层多发生于煤系地层中，与地层产状接近。
整个单斜构造自北西向南东，为上二叠统宣威组(P2x)、下三叠统飞仙关组(T1f)地层组成。
褶皱比较明显的有67线9-14号煤地层中的背斜，北西翼为F127断层切割（详见67线剖面），其他多沿倾向的波状起伏所体现的“S”形褶皱。
2、断层矿区内发现断距大于30m的断层有8条，即F101、F102、F104、F127、F128、F130、F133、F951，钻孔中控制的隐伏断层有五条，即f141、f142 、f143、f144、f145，将矿区内各主要断层叙述如下：（1）、F101逆断层矿区内大致沿采矿证范围北西矿1、矿4矿界出现，是Ⅸ、Ⅹ井田规模最大的断层。
走向长大于8000米，区内可见长1250米，断层南东盘(P2x)、(T1f)地层推复于北西盘(T1f4)地层之上。
南一采区胶带石门及上山掘进作业规程2021.6.24第一章概况第一节概述一、巷道名称本《作业规程》施工的巷道为南一采区胶带石门及胶带上山巷。
二、掘进目的及巷道用途掘进目的是为形成南一采区生产系统，用途是满足通风、运输、行人等需要。
三、巷道设计长度及服务年限巷道设计长度：全长1750m。
服务年限：胶带上山半煤岩巷道15年左右，其他部分50年左右。
四、预计开、竣工时间本掘进工作面自2021年7月份开工，预计2021年2月竣工。
第二节编写依据一、山西联盛兴跃煤业有限公司《矿井兼并重组整合项目初步设计说明书》，批准时间为 2021年5月。
二、山西联盛兴跃煤业有限公司《兼并重组整合矿井地质报告》，批准时间为 2021年12月。
三、山西联盛兴跃煤业有限公司《巷道支护综合技术研究》，批准时间为2021年1月。
四、《煤矿安全规程》。
五、《煤矿安全技术操作规程》。
1第二章地面相对位置及地质水文情况第一节地面相对位置及邻近采区开采情况巷道地面位置位于主、副井以南，东安生村以北300m的位置，地面无建筑物，多为梁、峁、冲沟和可耕农田。
井田属黄河流域汾河水系，主井以北300m有季节性水流，向东流入文峪河，最后流入汾河，不在掘进巷道范围内，对掘进无影响。
工作面距地面垂深619.5～463.0m，垂深大，掘进时对地表无影响。
地面标高+898.5～+913.0m。
巷道井下位置位于主、副井以南，工作面范围为未开拓的实炭区。
井下标高：+279.0～+450m之间。
地面相对位置及邻近采区开采表表1水平名称地面标高地面的相对位置及建筑物第一水平 +898.5～+913.0（m）巷道名称井下标高胶带石门及胶带上山 +279.1～+450.0（m）地面位置位于主、副井以南，东安生村以北300m的位置，地面无建筑物，多为梁、峁、冲沟和可耕农田。
井下位置及掘进对地面设施的影响井下位于主、副井以南，工作面范围为未开拓的实炭区，工作面垂直上、下方无采空区，无积水；工作面距地表垂深619.5～463.0m，由于垂深大，掘进对地表无影响。
目录第一部分编制概要第一节编制要求一、巷道施工要求(一)1480轨道石门作为60万吨/年一采区供风，行人专用，巷道设计长度150m，采用钻爆法施工。
(二)巷道位于祥兴煤矿原祥兴井田（现一采区）范围内，按3‰正坡度施工，设计方位134°57′13″，其间会揭开多层煤，属于穿层石门巷道。
(三)相关部门提供的图纸有，井上下对照图、60万吨/年初步设计、西冲祥兴煤矿资源储量核实报告、地质地形图、水文地质图。
二、此作业规程附有以下图纸(一)巷道布置平面图、剖面图。
(二)地层综合柱状图。
(三)地质平面图、剖面图。
(四)巷道支护断面图。
(五)临时支护平面图、剖面图。
(六) 设备布置示意图，供电系统示意图。
(七) 炮眼布置正视图、侧视图、俯视图，装药结构示意图等。
(八) 通风系统示意图。
(九) 运输系统、排水系统、防尘系统示意图。
(十) 抽放瓦斯系统、安全监测仪器仪表布置示意图。
(十一) 避灾路线示意图。
三、巷道布置原则此巷道在设计布置时充分考虑了工业广场、水文地质、经济等因素，并以安全、经济为原则来进行施工布置。
四、掘进作业规程按章节附图表，并按顺序编号五、相关内容规定《煤矿安全规程》、《煤矿安全技术操作规程》、《防治煤与瓦斯突出规定》、《煤矿防治水规定》中已有明确规定的，且又属于在作业规程中必须执行的条文，只在作业规程中写上该条文的条、款号，在学习作业规程时一并贯彻其条文内容;未明确规定的，而在作业规程中需要规定的内容，在作业规程或施工措施中已明确规定。
六、其它专项安全技术措施编制要求(一)专项安全投术措施，由施工单位的项目技术人员根据施工现场生产条件发生变化的实际情况进行编写。
(二)编写的专项安全技术措施要有预见性、针对性、可行性。
编制前，编写人员必须先到现场勘察工作面的实际情况，掌握现场施工条件;要使安全技术专项措施符合项目设计文件的规定。
(三)出现下列情况之一者，应编写专项安全技术措施并报矿总项目师进行审核。
带式输送机石门作业规程第一章编制依据及工程概况一、编制依据：1、《煤矿安全规程》2011版及煤矿工人技术操作规程。
2、《矿山井巷工程及验收规范》（GB213－2010）、《煤矿井巷工程质量检验评定标准》（MT5009－94）、《新建矿井安全质量标准化标准及考核评级办法》。
3、设计图纸《石门及上仓斜巷开凿平断面施工图》s1410-113-1（修）及设计、工程变更，地质说明书。
4、陕西彬长矿业集团及煤化工分公司有关安全技术管理规定。
5、《职工安全操作行为准则》以及本单位现有设备和职工实际操作技术水平。
二、工程概况：1、简要文字说明：带式输送机石门开口位于1号措施巷结束处。
该巷道设计长度1767.357m。
以90°方位角按照3°上坡掘进1767.357m。
其开口处底板设计标高为+446.959,巷道结束处底板设计标高为+539.455。
该巷道设有水沟，水沟设计断面为300×350mm，水沟净底板距拱基线1950mm。
该巷道锚网索喷支护，为安全施工特编制本作业规程报批。
2、工程概况表：序号工程名称设计工程量（平距m）起止标高拨门方位坡度支护形式断面（m2）毛净1 带式输送机石门1767.357 +446.959/+539.45590°3°锚、网、索喷19.95 17.8第二节水文地质情况该巷道穿越延安组地层，地质及水文地质状况如下：一、地层构造特征该岩石巷道位于延安组，巷道顶部和中部为中粒砂岩，中粒砂岩为棕红色，成长以长石、石英为主，泥质胶结，含少量砾石。
底部为煤层，主要以半暗型煤为主，见少量亮煤，条带状结构。
二、水文地质特征该巷道掘进工作面距离上覆洛河组砂岩～裂隙含水层底板约140m。
其中有安定组、直罗组和延安组相对隔水层，工作面水文地质条件相对简单，富水性极弱，水质类型SO4-Na及C1-Na型，矿化度5.531～2045g/1，在构造发育处及砂岩段顶板会有淋水现象。
广安市思源矿业集团高顶山煤矿+314m水平南翼九石门岩石回风上山掘进作业规程二OO九年十月编制依据一、高顶山煤矿南七采区设计图；二、高顶山煤矿南七采区地质说明书；三、《煤矿安全规程》；四、《安全生产法》、《矿山安全法》；五、《四川省煤矿安全质量标准》；六、高顶山煤矿《操作规程》、《安全生产责任制》以及各项管理制度。
七、高顶山煤矿2009年采掘生产计划。
+314m水平南九石门岩石回风上山掘进作业规程一、工程概况1、巷道用途+314水平南九石门（七采区）回风岩石上山是南七采区主要上山,用作南七采区回风之用。
2、上山位置及相邻关系回风岩石上山布置在+314水平南九石门七采区+314m -+446m 水平底板茅口灰岩中，顺煤层底板倾向布置。
开口在大巷九石门以南约40米，贯通于+446南岩巷水沟侧。
上山布置详见南七采区巷道布置图。
3、工程特征巷道特征表二、地质与水文条件1、地质构造及巷道围岩特征上山布置在距煤层底板法向距离约35米的二叠系茅口灰岩中，坚硬性系数f=8-6。
顶部为白灰铝土岩。
下部深灰色灰岩。
从总体看溜煤上山岩层稳定完整。
掘进过程中应注意岩层变化，如发现构造变化异常，及时报告调度室。
2、水文条件该上山布置在底板茅口灰岩中，二迭系茅口灰岩具有裂隙和溶洞，施工中应注意裂隙水和裂隙瓦斯，发现异常情况应停止作业，撤离人员报告调度室。
在施工中必须坚持“有疑必探，先探后掘”的原则。
若遇淋（滴）水要注意观察水的流量、压力、颜色、气味、声响，并报告生技科、调度室，制定措施后方可作业。
3、瓦斯据广安市矿山救护大队2008年对我矿的瓦斯等级鉴定报告，我矿为煤与瓦斯突出矿井，矿井绝对瓦斯涌出量6.8m3/min、矿井相对瓦斯涌出量24.83m3/t,岩巷绝对瓦斯涌出量0.15m3/min。
预计该上山浓度0.1-0.2%之间。
上山掘进过程中的有害气体主要有瓦斯、放炮后的二氧化硫，因此必须对掘进工作面进行通风，以稀释及排出工作面的有毒有害气体，供给作业人员新鲜空气，以改善劳动条件。
重庆市南川区东胜煤矿掘进作业规程巷道名称:W3#全岩上山+290水平平石门矿长：熊文述常务副矿长：李仕洪技术负责人：张海林生产矿长：程在斌安全矿长：许启文机电矿长：李勇通防副总：卢文友采掘副总：蒋云春生技科：韦远生安监科：李德伦调度室：王永红机电科：李红伟通防科：卢文友通防队：罗小林机电队：段小亚运输队：张润学掘进队：韦建生编制：蒋云春审核：张海林时间：二〇一一年四月二十九日一、工程概况（一）、巷道布置概况 1、巷道布置情况：W3#全岩上山+290m 水平平石门布置在煤层底板的茅口灰岩中，开口点设在W3#全岩上山S1测点以上2.3m 处的东帮侧，通过该石门连接W5641+290m 水平机巷和W3#全岩上山，是布置W5642+290m 水平机巷主要通道，作为W5631+290m 水平机巷布署的行人、回风、运输及管线敷设通道。
巷道开口点标高为+294.939m （巷道底板高程），终点标高为+294.639m （巷道底板高程），工程量36.2m ，巷道施工方位角为333º1′27.6″，施工坡度为9‰，本区域地表无重大的建筑物和水体。
2、巷道位置关系示意图图例已作岩巷已作煤巷密 闭新 风污 风爆破点警戒点待作煤巷待作岩巷煤 仓局 扇起爆点瓦斯传感器栅 栏QKG 94*2正反风门调节风门3、工程特征4、用途主要用于W5631+290m水平机巷布署时的回风、行人、供电、管道敷设及W5631工作面回采时的进风、行人、供电、运输等用途。
（二）、地质概况1、区域地质：该石门布置于6#煤层底板茅口灰岩及铝土岩中。
6#煤层为黑色半暗亮煤，煤层底板为棕灰、灰色铝土岩，组织较细密，具滑感，铝土岩以下的茅口灰岩为灰色、棕灰色、深灰色块状石灰岩。
2、水文地质：根据已掘巷道揭露的情况，预计施工段无大的涌水出现，但掘进过程中必须严格执行“有掘必探，先探后掘”的原则，并随时注意观察突水预兆，防止意外情况发生。
二、石门设计特征及依据1、石门断面图（5.89m2）2、石门巷道与煤层相对位置示意图二、施工方案1、施工方法：采用钻爆法，一次成巷。
2、施工顺序：（1）、在W3#全岩上山S1测点以上1.5m(斜距)处为顶，在上山的东帮开口，中线由生技科标定，坡度为9‰；掘进队施工中严格按中、腰线组织施工。
3、钻爆工作：①、爆破器材掘进时采用YT－23型（7655）型气退式凿岩机打眼，3＃煤矿安全许用乳化炸药，1～5段毫秒延期电雷管，MFB-150型放炮器放炮。
②、爆炮作业图表A、炮眼布置图B、爆破原始条件C、炮眼布置及装药量表W3#全岩上山+290m水平平石门炮眼布置及装药量表D、预期爆破效果表4、支护方式和结构：石门全岩段成型好为裸体支护，石门与煤巷交叉口采用金属锚杆（配树脂锚固剂）加联板和金属网对巷道顶板及两帮进行支护，其支护间距为1.0m，排距为1.0m，严禁出现空顶。
5、装运工作采用人工掏碴，石门工作面采用一吨翻斗式转运矿车装运,在W3#全岩上山+290m水平平石门口卸矸入煤仓，+280m水平茅口运输大巷装车外运。
四、通风和防尘（一）通风方式1、采用局部通风机作为动力，柔性双反压边风筒送风的压入式通风方式。
2、配风及设备风量配备由通防科确定，报矿技术负责人批准实行，碛头最低风量不得低于80m3/min,局扇选用2×7.5（15kw）对旋式局扇，风筒直径为500mm。
3、局扇的安装（1）局部扇风机安装位置：设在+280m水平西翼茅口运输大巷距W3#全岩上山下口以东30m处的进风流中，其供风量和局扇安装必须符合《规程》要求。
（2）局扇必须安装在机架上，距地面不得小于30cm。
（3）风机出风口端向上与地面呈30度的夹角，保证风筒圆缓过度。
4、通风管理（1）不论工作、休息或交接班都不得任意停风或减少风量。
（2）风筒必须逢环必挂，悬挂平直，拐弯处必须用铁质弯头，过度必须使用过度节。
（3）风筒连接必须正确使用双向压边，且用棕绳绑牢实，风筒的破口必须及时修补或重新更换，风筒出风口距碛头不得大于5m。
（4）局扇必须挂牌管理。
风机的开停由该头面瓦检员按规定操作。
（5）采用QBZ－80型真空磁力启动器启动，防止局扇烧坏。
（6）安装瓦斯自动检测报警断电装置，实现“三专、两闭锁”，确保通风安全。
（7）贯穿点20m范围内由通防科另行编制防突措施和区域防突措施并组织实施。
5、通风系统示意图（二）防尘1、个体防护：每个作业人员必须配戴好防尘口罩。
2、湿式凿岩：采用风动湿式凿岩机进行打眼，严禁干打眼。
3、放炮防尘：按规定填好水炮袋及封泥，在放炮前，必须用水冲洗碛头20m范围内巷道，放炮后坚持洒水防尘。
4、湿式装岩：装岩前，必须用水喷洒爆落的岩石，以防止粉尘飞扬。
五、施工组织措施：（一）、施工形式及作业制：组织2个班，昼夜2个循环，打炮与掏矸交替作业实行“四、六”作业制。
（二）施工组织制度1、班前会制度当班工作人员入井前必须开好班前会，不参加班前会者不准入井，开会前班长或队长必须到调度室了解上一班的安全生产情况及存在的问题，开会时必须向当班的每个职工交待清楚，并安排到人头，以保证当班绝对安全，并保质保量地完成生产任务。
2、施工制度各班应在规定的时间内完成规定的工作量，不得影响下一班工作，以保证下一个循环的正常进行。
所掘进巷道必须符合质量要求，本班隐患必须在本班时间内处理完，确因特殊情况不能在当班解决的，必须向调度室汇报，并与下一班在现场交接清楚。
各班之间要相互协作、配合，共同完成全队生产任务，确保全矿安全生产任务有计划地完成。
3、交接班制度各班工作结束后，必须将本班的安全生产情况向调度室汇报，并与下一班在现场将安全生产情况交接清楚，对遗留的问题提出处理意见。
各班排班前班长必须到调度室了解情况，否则不予排班。
4、安全制度当班安全员对当班工作区域的安全监督负责，当班班长兼跟班队长对当班的安全全面负责，队长对全天的安全负责，各工种作业人员应对本工种的安全负责，作业人员发现不安全因素时，有权利和义务向当班班长提出意见，并经处理安全后方能作业，班长必须及时安排或现场亲自处理，处理完毕后才能重新按规定程序作业。
5、工程质量验收制度每班工作结束后，各班必须按照质量标准化和《作业规程》的要求进行自检，不合格的应立即整改，保证工程质量合格，当班质检员在验收时必须严格工程质量，不合格的不予收尺，安监、生技等部门坚持周检和不定期检查，发现不合格的要督促及时整改，班长对当班的工程质量全面负责，队长对全队工程质量负主要责任。
六、施工技术措施（一）在掘进过程中应根据爆破作业图表所标定的眼位、方向、角度和深度进行钻眼，以达到好的爆破效果，在作业中，不断探索打眼技术和适合本矿的炮眼布置方法和参数。
（二）作业时，必须严格按中、腰线控制巷道的方向和坡度，生技科应定期地进行校核和测量，生技科所放中、腰线距碛头不得超过20m，转弯巷道生技科必须及时延设中、腰线，特别是在石门掘进过程中，生技科更应加强测量、放线工作，保证掘进按线施工。
（三）掘进过程中，掘进队打炮人员必须沿平巷方向靠东侧距底板1.5m 处每2m打一深为30cm的眼子，便于固定风筒和电缆，靠西侧的腰线位置每5m打一深为30cm的眼子，便于悬挂放炮母线。
（四）装药前，对装药地点及附近的顶板进行彻底检查和清刁，对临时支柱进行加固。
（五）采用正向装药结构，装药前，要将炮眼中的岩粉和水用压风管吹净。
并要细心将药卷装到眼底，不得擦破药卷，不得弄错雷管段数，不得拉断雷管脚线，有水的炮眼必须使用防水套，坚持使用水泡袋，装药后剩余部分用炮泥按规定充填，否则禁止启爆。
（六）联线时必须将雷管脚线的接头刮干净并扭结牢固。
和放炮母线联接前，要先检查母线是否有电，如有电，一定要查明原因，彻底排除杂散电流的干扰，然后才能联线。
联线前远离碛头的放炮母线应扭结在一起，以防杂散电流经母线而形成通路。
（七）放炮时，放炮员应先测试通电回路，如无任何问题，然后把钥匙拧至"充电"位置，待充电完毕再将钥匙拧到"放炮"位置进行放炮。
（八）放炮后，必须将放炮母线从电源上摘下并将其扭结在一起，如通电拒爆要等足15分钟，方可沿线检查，查明原因后，再进行启爆。
七、施工安全措施（一）顶板管理1、各工种开工前及工作中必须随时进行敲帮问顶，处理所在工作区域内的悬浮矸，消除各种安全隐患后才能进行其它工作。
2、掘进时，如遇顶板破碎或压力大时必须及时进行临时支护。
（二）、破岩1、打眼工作必须由二人承担，一人操作，一人挂眼和观察安全，严格执行《打眼工岗位责任制》。
2、碛头打眼时，严禁人员在钻具下从事与打眼无关的工作。
3、眼子打齐后，必须在瓦检员检测瓦斯浓度符合《煤矿安全规程》规定后，按规定装药，其余人员清点工具和设备，并将之移至安全地带。
（1）启爆地点：设在+280m水平西翼茅口运输大巷W2#全岩上山下口以东距碛头不少于200m的进风流中。
（2）站岗警戒及人员搜索W3#全岩上山+290m平石门工作面①②③④同时搜索→W3#全岩上山与+280m水平西翼茅口运输大巷的交岔口处①②③与④分开，④在原地等待，①②③→+280m水平西翼茅口运输大巷→+280m水平西翼茅口运输大巷与W4#全岩上山下口①②与③分开，③+280m水平西翼茅口运输大巷与W4#全岩上山下口处站岗警戒；①②→W4#全岩上山：①→W4#全岩上山（上行）→W4#全岩上山与W5641+345m水平风巷之间的斜石反眼→W5641+345m水平风巷搜索全部人员出来至W4#全岩上山与W5641+345m水平风巷之间的斜石反眼下口处站岗警戒；②→W4#全岩上山与+290水平平石门→W5641+290m水平机巷搜索全部人员出来到+280m水平西翼茅口运输大巷与W4#全岩上山下口与③汇合站岗警戒，然后③→+280m水平西翼茅口运输大巷与W3#全岩上山下口与④汇合→+280m水平西翼茅口运输大巷与W2#全岩上山下口以东距碛头不少于200m 的进风流中启爆点处警戒后启爆。
（3）站岗、警戒布置、人员搜索线路、启爆地点示意图4、装药放炮必须严格执行"一炮三检制"、"三人连锁放炮制"、"放炮指令书制"以及矿制定的放炮程序规定。
5、放炮器钥匙必须由放炮员随身携带，不得转交他人；放炮前放炮器要按规定装在放炮器箱内锁好，放炮器箱的钥匙由瓦检员随身携带，不得转交他人；放炮母线的启爆端扭接后，并按规定装入放炮母线箱内锁好，放炮母线箱的钥匙由班长随身携带，不得转交他人。
放炮员在装药联线后必须认真检查联线情况，确认无误和瓦斯浓度符合规定要求后，方能离开碛头，待放炮手续完备，由班长指挥，方能发出信号进行放炮。
6、放炮员必须在有掩护的安全地点放炮。
