一、实训背景随着电子产品的广泛应用，人们对电子产品的安全性能越来越重视。
接触电流测试作为电子产品安全性能的重要指标之一，对保障用户安全具有重要意义。
为了提高我司电子产品安全性能，提升产品质量，我司组织了接触电流测试实训，旨在使员工掌握接触电流测试的基本原理、方法和操作技能。
二、实训目的1. 使员工了解接触电流测试的基本概念、原理和意义；2. 掌握接触电流测试仪器的使用方法；3. 学会进行接触电流测试，并能对测试结果进行分析；4. 提高员工对电子产品安全性能的重视程度，增强安全意识。
三、实训内容1. 接触电流测试基本概念接触电流是指当人体或动物接触一个或多个装置的可触及零部件时，流过他们身体的电流。
接触电流也称为泄漏电流，常与耐压测试中的漏电流混淆。
为了区分两者，近年来标准中或相关刊物都将泄漏电流称为接触电流。
2. 接触电流测试仪器接触电流测试仪器主要包括接触电流测试仪和模拟人体阻抗网络。
接触电流测试仪用于测量接触电流的大小，模拟人体阻抗网络用于模拟人体电阻，使测试结果更接近实际。
3. 接触电流测试方法（1）测试准备：将被测产品放置在测试台上，确保测试仪器的电源开关处于关闭状态。
（2）连接测试仪器：将测试仪器的测试线分别连接到被测产品的测试接口和模拟人体阻抗网络。
（3）开启测试仪器：打开测试仪器的电源开关，设置测试参数。
（4）进行测试：将测试仪器的测试线与被测产品的测试接口连接，启动测试程序。
（5）读取测试结果：测试结束后，读取测试仪器的显示数据，分析测试结果。
4. 接触电流测试结果分析根据国家标准和产品要求，分析测试结果是否满足安全性能指标。
若测试结果不满足要求，应查找原因并采取措施进行改进。
四、实训过程1. 讲解接触电流测试的基本概念、原理和意义；2. 介绍接触电流测试仪器的使用方法；3. 实操练习：员工分组进行接触电流测试，教师现场指导；4. 分析测试结果，总结经验教训；5. 交流讨论，分享心得体会。
接触测试原理接触测试是一种常用的测试手段，它通过与被测物理现象直接接触，获取相关数据以进行分析和判断。
在科学研究、工程应用及物理实验中，接触测试被广泛应用于各个领域。
本文将介绍接触测试的原理及其应用。
一、接触测试原理概述接触测试原理是基于接触现象和测试技术的结合，通过与被测试物体接触以获取所需数据。
接触测试可以分为直接接触测试和间接接触测试两种方式。
1. 直接接触测试直接接触测试是指测试仪器与被测物体之间直接接触，传递信号或测量参数。
常见的直接接触测试方法包括：电阻测试、压力测试、温度测试等。
例如，在电子元器件测试中，测试针与被测电路板之间的直接接触可以获取电阻、电流等参数。
2. 间接接触测试间接接触测试是指测试仪器通过间接的方式与被测物体进行接触。
测试仪器通过非接触的方式感知、采集被测物体的信号或参数。
常见的间接接触测试方法包括：无线测试、光学测试等。
例如，在无线通信领域，利用天线接收的无线信号进行测试和分析。
二、接触测试的应用接触测试广泛应用于各个领域，包括科学研究、工程应用和物理实验。
下面将介绍接触测试在几个具体领域的应用案例。
1. 电子工程领域在电子工程领域，接触测试是非常重要的技术手段。
通过直接接触或间接接触测试，可以获取芯片的电气性能参数，如电阻、电流、电压等。
这些数据对于电路板设计、生产和调试都具有重要意义。
接触测试还可用于电子元器件的故障诊断和无损测试。
2. 机械工程领域接触测试在机械工程领域也有广泛应用。
例如，在材料测试中，可以通过直接接触测试来测量材料的硬度、强度等力学性能参数。
在润滑剂研究中，可以通过接触测试来评估润滑剂的摩擦系数和磨损情况。
3. 医学领域医学领域也常常使用接触测试技术。
例如，在肌电图（EMG）测试中，通过电极与患者皮肤的直接接触，可以获取肌肉的电信号，从而进行肌肉功能评估和疾病诊断。
在心电图（ECG）测试中，通过电极与患者身体的接触，可以检测心脏电活动并判断心脏功能。

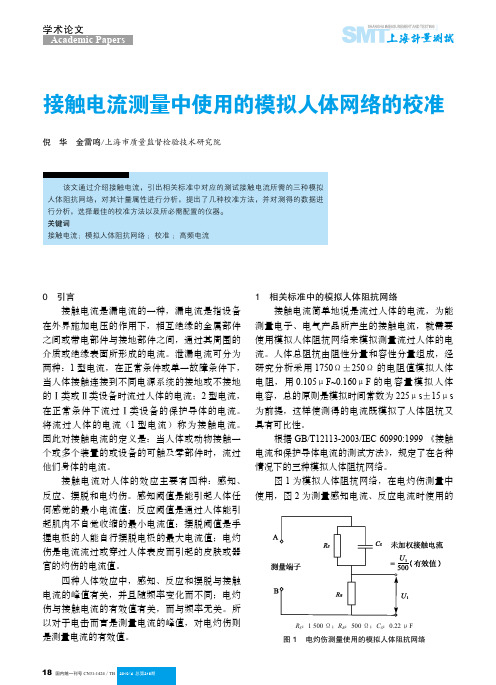

学术论文接触电流测量中使用的模拟人体网络的校准倪 华 金雷鸣/上海市质量监督检验技术研究院 该文通过介绍接触电流，引出相关标准中对应的测试接触电流所需的三种模拟人体阻抗网络，对其计量属性进行分析，提出了几种校准方法，并对测得的数据进行分析，选择最佳的校准方法以及所必需配置的仪器。
关键词接触电流；模拟人体阻抗网络 ；校准 ；高频电流0 引言接触电流是漏电流的一种，漏电流是指设备在外界施加电压的作用下，相互绝缘的金属部件之间或带电部件与接地部件之间，通过其周围的介质或绝缘表面所形成的电流。
泄漏电流可分为两种：1型电流，在正常条件或单一故障条件下，当人体接触连接到不同电源系统的接地或不接地的Ⅰ类或Ⅱ类设备时流过人体的电流；2型电流，在正常条件下流过Ⅰ类设备的保护导体的电流。
将流过人体的电流（1型电流）称为接触电流。
因此对接触电流的定义是：当人体或动物接触一个或多个装置的或设备的可触及零部件时，流过他们身体的电流。
接触电流对人体的效应主要有四种：感知、反应、摆脱和电灼伤。
感知阈值是能引起人体任何感觉的最小电流值；反应阈值是通过人体能引起肌肉不自觉收缩的最小电流值；摆脱阈值是手握电极的人能自行摆脱电极的最大电流值；电灼伤是电流流过或穿过人体表皮而引起的皮肤或器官的灼伤的电流值。
四种人体效应中，感知、反应和摆脱与接触电流的峰值有关，并且随频率变化而不同；电灼伤与接触电流的有效值有关，而与频率无关。
所以对于电击而言是测量电流的峰值，对电灼伤则是测量电流的有效值。
1 相关标准中的模拟人体阻抗网络接触电流简单地说是流过人体的电流，为能测量电子、电气产品所产生的接触电流，就需要使用模拟人体阻抗网络来模拟测量流过人体的电流。
人体总阻抗由阻性分量和容性分量组成，经研究分析采用1750Ω±250Ω的电阻值模拟人体电阻，用0.105μF~0.160μF的电容量模拟人体电容，总的原则是模拟时间常数为225μs±15μs 为前提，这样使测得的电流既模拟了人体阻抗又具有可比性。
家用电器接触电流测量浅析摘要：泄漏电流是考核家用电器产品安全性能的主要指标之一，是评价家电产品绝缘性能的重要参数。
家电产品接触电流的测量，首先要正确理解和掌握家用电器标准中“接触电流”的概念、测量方法，同时还需要掌握相关的基础标准、引用标准以及IECEE的OD指导文件要求，明确加权接触电流测试设备的相关要求。
从标准要求、测试设备、试验方法等几个方面对接触电流进行探讨，并分析标准发展趋势。
关键词：家用电器；泄漏电流；接触电流当人体电阻一定时，人体接触的电压越高，通过人体的电流就越大，对人体的损害也就越严重。
一般1m A 的电流通过时即有感觉，25m A 以上人体就很难摆脱，50m A 即有生命危险。
绝缘体不导电只是相对的，随着外围环境条件的变化，绝缘材料有可能也会导电。
家用电器在工作电压下工作时，将电器外壳与大地绝缘，若将外壳与电器电极用一根导线连接，导线中会有电流流过，这个电流便是泄漏电流。
泄漏电流是考核家用电器安全性能的主要指标之一，是评价家用电器产品绝缘性能的重要参数。
家电产品的用户绝大多数都不是专业人士，他们对电气安全的知识了解不多，确保用户的人身安全至关重要。
GB 4706.1-2005标准中的泄漏电流分为13.2条款工作温度下的泄漏电流和16.2潮态试验后的泄漏电流。
1、家用电器的基本特征家用电子元器件包含了元件和器件两个部分：其中电子元件指的是在工厂生产加工阶段，不对分子成分产生改变的成品。
此类电器本身不能产生电子，同时其不能对电流、电压进行控制和变换，故而人们习惯性地将其称为无源电器，电感器、电阻器等是家用无源电器的重要类型。
当电器生产过程中，器件本身的分子成分发生了变化，容易产生电子，则这部分器件被人们称为有源电器，有源电器不仅包含了电子管、晶体管，而且涉及集成电路等内容，其能实现电压、电流的系统控制和交换。
从家用电器应用过程来看，电子元器件本身结构具有较强的精密性；尤其是在当今时代下，家用电器的功能不断增加，这使得对应电子元器件的结构变得越来越复杂，当任何一个节点被损坏时，整个电器设备的运行效果都可能受到影响，有的电器设备甚至会因此无法运行，机电器设备故障的危害性较大。
接触电流和保护导体电流的测量方法1范围本标准为下述电流规定了测量方法：——流过人体的直流电流或者正弦波形或非正弦波形的交流电流；和——流过保护导体的电流。
推荐的接触电流的测量方法是以流经人体的电流可能引起的效应为基础的。
在本标准中，对流经测量网络（代表人体阻抗）的电流的测量指的就是接触电流的测量。
这些网络对于动物并不一定有效。
具体限值的规范和含义不在本标准范围内，IEC 60479-1提供了电流通过人体的效应的有关信息，根据该信息就可以确定出电流的限值。
本标准适用于IEC 60536所定义的各类设备。
本标准中的测量方法不考虑在以下情况下使用：——持续时间小于1 s的接触电流；——在GB 9706.1中规定的患者电流；——频率低于15 Hz的交流；——含直流分量的交流，使用将交、直流叠加效应作合成指示的单一网络尚待研究；——超过所选择的那些电灼伤限值的电流。
本基础安全标准主要是提供给技术委员会在按IEC指南104和ISO/IEC指南51制定标准时使用。
本标准不打算提供给制造商或认证机构使用。
技术委员会在制定标准时要使用基础安全标准。
如果未在相关标准巾专门引用或规定。
则本基础安全标准的试验方法和试验条件的要求将不适用。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 11918--2001 工业用插头插座和耦合器第1部分：通用要求(idt IEC 60309-1：1999)GB/T12501.2--1997 电工电子设备按电击防护分类第2部分：对电击防护要求的导则(idt IEC 60536-2:1992)GB/T 16895.9--2000建筑物电气装置第7部分：特殊装置或场所的要求第707节：数据处理设备用电气装置的接地要求(idt IEC 60364-7-707:1984)IEC 60050(195) 国际电工技术词汇表(IEV)--第195部分：接地与防电击IEC 60050(604) 国际电工技术词汇表(IEV)--第604部分：发电、输电和配电——运行IEC 60364-4-41:1992 建筑物的电气装置——电击防护IEC 60479-1：1994 电流通过人体的效应和牲畜的效应——第1部分：通用部分 IEC 60536:1976 电工电子设备按电击防护分类IEC 61140：1997 电击防护——装置和设备的通用要求ISO/IEC指南51：1990 标准中含安全特性的导则IEC指南104：1997 起草安全标准的导则和担负安全主导职责及安金群组职责委员会的任务3定义本标准采用下列定义。
接触电流和保护导体电流的测量方法接触电流是指电流通过两个导体之间的接触点流动。
在电力系统中，接触电流的测量是非常重要的，因为它可以帮助我们了解电流在电气设备和导线中的流动情况，并确保电气设备和人员的安全。
同时，保护导体电流的测量也是至关重要的，因为它可以帮助我们检测故障并采取必要的保护措施。
接触电流的测量可以通过安装电流互感器或电流传感器来实现。
这些传感器可以将接触电流转换为可以测量的信号。
一种常用的传感器是电流互感器，它是一种电流变压器，通过将接触电流与次级绕组的电压成比例地耦合，从而生成次级信号。
次级信号可以通过连接到测量设备的导线传输，以便进行监测和分析。
保护导体电流的测量通常使用电流差动保护装置。
这种装置基于电流差原理，通过比较电流输入和输出的差异来检测故障。
电流差动保护装置通常由两个或多个互感器和比较器组成。
互感器将电流转换为可以进行比较的信号，而比较器则用于检测差异并触发保护动作。
这种测量方法可以快速准确地检测到故障，并及时采取措施，防止故障进一步扩大。
在进行接触电流和保护导体电流的测量时，需要考虑一些因素。
首先，测量设备必须符合相关的标准和规范，以确保其精度和可靠性。
其次，测量过程中应注意安全措施，确保人员和设备的安全。
此外，测量结果应及时记录和分析，以便进行后续的维护和故障排除工作。
总之，接触电流和保护导体电流的测量方法对于电力系统的安全和正常运行至关重要。
通过使用合适的传感器和保护装置，可以及时检测到故障并采取必要的保护措施。
因此，对于电力工程师和维护人员来说，掌握这些测量方法是至关重要的。
电子产品接触电流解析福建省产品质量检验研究院，福建福州，350002摘要：对地接触电流的实质，是抑制电磁干扰（Electromagnetic Interference，EMI）的Y电容泄放电荷，经由人体流向大地的电流。
Y电容容量直接决定对地接触电流大小，所以合理有效地测量接触电流并判定电能量源的等级，是电子产品安全设计的必要环节。
关键词：接触电流、Y电容、电能量源、安全防护、双重故障一、引言电子产品内置开关电源，常在相线、中性线与保护大地以及一次电路热地与二次电路冷地间加装Y电容，用于抑制EMI干扰[1–3]。
人体接触电子产品的可触及导电部分后，相当于串联在供电网对地回路中，Y电容电荷得以释放，产生经由人体流回大地的电流，该电流是对地接触电流的主要成分。
由正弦交流供电条件的容抗公式X C=1/(2πfC)，可求出接触电流为I=U/X=2πfCU，其中，U为供电电压，f为工作频率，C为电容容量[4]。
在既定的C供电环境下，Y电容容量直接决定接触电流大小。
人体通常能够敏锐地感知毫安级的接触电流，若电流过高则易出现不自主的反应，较大接触电流会导致肌体抽搐或灼伤、心室纤维性颤动、心脏停跳等安全事故。
因此，电子产品在安全设计上必须将接触电流放在首位。
二、接触电流限值目前，GB 4943.1-2022《音视频、信息技术和通信技术产品第1部分：安全要求》是我国使用最广泛的消费类电子产品安全标准，该标准把接触电流归入电能量源（Electrical energy source），电能量源限值详见表1[5]。
30Vrms+0. 4f42.4Vpeak +0.450Vrms+0.9 f70.7Vpeak+ 0.9f1级电能量源是达到在正常工作条件下、异常工作条件下和不用于安全防护的元器件、装置或绝缘的单一故障条件下不超过ES1限值，且在基本安全防护或附加安全防护的单一故障条件下不超过ES2限值。
ES1为1级电能量源。
接触电流和保护导体电流的测量方法1范围本标准为下述电流规定了测量方法：——流过人体的直流电流或者正弦波形或非正弦波形的交流电流；和——流过保护导体的电流。
推荐的接触电流的测量方法是以流经人体的电流可能引起的效应为基础的。
在本标准中，对流经测量网络（代表人体阻抗）的电流的测量指的就是接触电流的测量。
这些网络对于动物并不一定有效。
具体限值的规范和含义不在本标准范围内，IEC 60479-1提供了电流通过人体的效应的有关信息，根据该信息就可以确定出电流的限值。
本标准适用于IEC 60536所定义的各类设备。
本标准中的测量方法不考虑在以下情况下使用：——持续时间小于1 s的接触电流；——在GB 9706.1中规定的患者电流；——频率低于15 Hz的交流；——含直流分量的交流，使用将交、直流叠加效应作合成指示的单一网络尚待研究；——超过所选择的那些电灼伤限值的电流。
本基础安全标准主要是提供给技术委员会在按IEC指南104和ISO/IEC指南51制定标准时使用。
本标准不打算提供给制造商或认证机构使用。
技术委员会在制定标准时要使用基础安全标准。
如果未在相关标准巾专门引用或规定。
则本基础安全标准的试验方法和试验条件的要求将不适用。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 11918--2001 工业用插头插座和耦合器第1部分：通用要求(idt IEC 60309-1：1999)GB/T12501.2--1997 电工电子设备按电击防护分类第2部分：对电击防护要求的导则(idt IEC 60536-2:1992)GB/T 16895.9--2000建筑物电气装置第7部分：特殊装置或场所的要求第707节：数据处理设备用电气装置的接地要求(idt IEC 60364-7-707:1984)IEC 60050(195) 国际电工技术词汇表(IEV)--第195部分：接地与防电击IEC 60050(604) 国际电工技术词汇表(IEV)--第604部分：发电、输电和配电——运行IEC 60364-4-41:1992 建筑物的电气装置——电击防护IEC 60479-1：1994 电流通过人体的效应和牲畜的效应——第1部分：通用部分IEC 60536:1976 电工电子设备按电击防护分类IEC 61140：1997 电击防护——装置和设备的通用要求ISO/IEC指南51：1990 标准中含安全特性的导则IEC指南104：1997 起草安全标准的导则和担负安全主导职责及安金群组职责委员会的任务3定义本标准采用下列定义。
收稿日期:2009-05 作者简介:栾明亮(1979—),男,在读工程硕士,研究方向为电气工程。
接触电流原理及常用测量网络简介栾明亮(上海交通大学,上海200030) 摘要:文章主要阐述了接触电流的定义、原理和产生的原因;人体的电阻抗和接触电流对人体的影响;以及日常检测中如何正确的选择测量网络。
关键词:电阻抗;接触电流;测量网络中图分类号:T M 933.1 文献标识码:B 文章编号:1006-2394(2009)11-0034-02B r i e f I n t r o d u c t i o n o f P r i n c i p l e o f T o u c hC u r r e n t a n dC o m m o n T e s t N e t w o r kL U A NM i n g -l i a n g(S h a n g h a i J i a o T o n g U n i v e r s i t y ,S h a n g h a i 200030,C h i n a )A b s t r a c t :T h e d e f i n i t i o n a n d p r i n c i p l e o f t o u c hc u r r e n t a r e e l a b o r a t e di n t h i s a r t i c l e .I t e x p o u n d e dt h e e f f e c t o f b o d y i m p e d a n c e n e t w o r k a n d t o u c h c u r r e n t o n t h e h u m a n b o d y a n d h o wt o c h o o s e t e s t n e t w o r k i n s p e c i a l t e s t i n g .K e y w o r d s :i m p e d a n c e ;t o u c h c u r r e n t ;t e s t n e t w o r k0 引言在对电子电气产品进行安全性检验时,经常进行接触电流的测试。
为了解接触电流的原理,首先应该了解接触电流的定义,I E C 60990《接触电流和保护导体电流的测量方法》中对接触电流(也称为泄漏电流)的定义为“当人体或动物接触一个或多个装置的或设备的可触及零部件时,流过他们身体的电流。
”为了更好地使读者理解并掌握接触电流测试方法,本文对接触电流的形成和其常用测量网络作简单的介绍。
1 人体的电阻抗和接触电流对人体的影响1.1 人体的电阻抗人体的电阻抗是包括人体皮肤、血液、肌肉、细胞组织及其结合部在内的含有电阻和电容的全阻抗,人体阻抗是确定和限制人体电流的参数之一。
人体阻抗受皮肤状态、接触电压、电流、接触面积、接触压力等多种因素的影响,在很大的范围内变化。
(1)皮肤阻抗它是皮肤上的电极与皮肤下导电组织之间的阻抗,由半绝缘层和小的导电元件(毛孔)构成,是容性阻抗。
皮肤阻抗的数值取决于电压、频率、电流、电流持续时间、接触面积、接触压力、皮肤温度和潮湿程度等。
接触电压<50V (峰值)时,皮肤阻抗的数值受接触面积大小、温度、呼吸等因素影响而有显著变化;接触电压在50V (峰值)～100V (峰值)时,皮肤阻抗大大降低,皮肤击穿后,其阻抗可忽略不计。
当皮肤阻抗随着电流增大而降低时,可以观察到电流伤疤。
电流频率的增高也会使皮肤阻抗降低。
(2)人体内阻抗人体内阻抗是指与人体接触的两电极之间的阻抗。
(3)人体总阻抗人体总阻抗=人体内阻抗+皮肤阻抗(矢量和),由电阻和电容分量组成;接触电压<50V (峰值)时,皮肤阻抗占较大比例。
由于皮肤阻抗受多种因素影响而显著变化,因此人体总阻抗同样受这些因素影响有很大变化;当接触电压>50V (峰值)时,总阻抗与皮肤阻抗关系越来越小。
皮肤击穿后,总阻抗接近于人体内阻抗值。
皮肤阻抗值(因而影响到总阻抗)随电流频率上升而下降,直流时最高。
见图1和表1。
表1 交流50/60H z 大接触面积的人体总阻抗接触电压/V 人体总阻抗在以下百分数列时不超过的值/Ψ总体的5%总体的50%总体的95%2517503250610050145026254375100120018753200220100013502125100070010501500渐近值650750850·34·仪表技术 2009年第11期 图1 人体总阻抗与接触电压的关系1.2 接触电流对人体产生的效应人体触电时可视为一个电阻,一般情况下手脚之间的体内电阻约为500Ψ,皮肤电阻则与皮肤类型、触电面积有很大关系。
当电流流经人体时,按照不同人体呈现的反应略有差异,引起人体不同的生理反应的电流可分为3个等级。
(1)感知电流:是人体能感觉到的最小电流,通常在(0.5～2)m A范围。
(2)摆脱电流:是人体触电后能自主摆脱的最大电流,通常在(6～22)m A范围。
(3)致命电流:指在很短的时间内危及人体生命的最小电流,一般在50m A以上。
电流对人体的效应主要有以下几种:感知,反应,摆脱,电灼伤。
这4种人体效应中任何一种都具有唯一的阈值,但其中的某些阈值随频率变化的差异是很大的。
感知、反应和摆脱与接触电流峰值有关,并且随频率变化而不同;电灼伤与接触电流的有效值有关,而与频率无关。
2 常用接触电流测量网络介绍在接触电流的测量中大都采用模拟人体阻抗的网络对电流(电压)的测量方法作为接触电流的测量方法。
不同的国家、不同的产品、不同的标准,对模拟人体阻抗网络的定义不同,下面介绍几种常用的测量网络。
2.1 感知电流、反应电流测量网络人体对电流的感知和反应是由流过人体内部器官的电流引起的。
图2中R B为模拟的人体内部阻抗,为了准确测量这些效应,要求对感知电流和反应电流随频率变化进行研究和补偿。
对于因其感知或不自主的反应的电流,用图2的测试网络进行测量。
图2的网络是模拟了人体阻抗,并给出了加权值,以符合人体(阻抗)的频率特性。
为了设计测量网络,假定在正弦、混和频率正弦和50H z或60H z的非正弦交流下,大约0.7m A峰值即可感知;对于电流从0.14m A峰值到相应的电灼伤效应的限值,该测量网络都是适用的。
对于较高限值电流的测量,如果涉及到摆脱能力,则该网络将因为考虑到摆脱电流对不同频率的加权而使网络使用受到限制。
对于感知和反应的接触电流,测量交流值是用U2峰值除以500Ψ,测量直流值是用U1除以500Ψ。
在G B8898-2001标准中要求交流限值U2 =0.35V(峰值)和直流限值U1=1.0V,相当于交流限值0.7m A(峰值)和直流限值2.0m A。
交流限值U1= 35V(峰值)相当于频率大于100k H z时的交流限值70m A(峰值)。
图2 加权接触电流(感知电流/反应电流)的测量网络2.2 摆脱电流测量网络(含人体阻抗)人体丧失摆脱能力是由于流过人体内部(例如:通过肌肉)的电流所致,但是摆脱电流限值的频率效应不同于感知电流、反应电流或电灼伤电流的频率效应,特别是频率在1k H z以上时更是如此。
图3的网络是模拟了人体阻抗,并额外加权以模拟人体对电流的频率效应。
该电流应能引起肌肉收缩,丧失摆脱可握紧零部件的能力。
表示摆脱阈值的接触电流是用U3峰值除以500Ψ。
图3 加权接触电流(摆脱电流)的测量网络如果满足如下3个条件,才能使用图3的摆脱电流测试网络(使用图2测试网络的除外):(1)存在的电流是交流,而且在50～60H z情况下的限值是大于2.8m A的峰值。
(2)设备上有一个可握紧的零部件。
(3)可以预料到,由于电流通过手和胳膊,因而很难将可握紧零部件摆脱掉。
2.3 电灼伤在电灼伤的测量时可以选用上面任何一个网络。
电灼伤是由于电流流过或穿过人体表皮而引起皮肤或器官的灼伤,若规定了电灼伤的限值,也要在没有频率(下转第38页)·35·2009年第11期 仪表技术工作过程:当要对外设进行I /O 操作时,需要使用W i n d o w s A P I 函数对W I N 32子系统进行调用,发出操作请求。
由I /O 系统接收,并通知I /O 管理器将此请求构成一个合适的I /O 请求包(I R P ),把它传给功能驱动程序。
功能驱动程序接到这个I R P 后,根据其中的具体操作代码构造相应的U S B 请求块(U R B ),并把U R B 放到新的I R P 中,把它传给底层驱动程序。
底层驱动程序根据I R P 中所含的U R B 执行相应的操作,并把操作结果送给功能驱动程序。
功能驱动程序接到返回的I R P 后,将操作结果返回I /O 管理器,然后传回应用程序,完成对外设的一次操作。
3.2 固件设计电源控制板卡的固件被固化到微控制器中,包括3部分:板卡初始化、比较部分、I /O 操作。
其基本原理是:首先对板卡进行初始化,即手动/程控转换电路清零、电压升降转换电路清零、A /D 片选有效、读入初始电压值;完成初始化后,对采集数据进行比较,即比较采集数值和预设数值,根据不同的结果,对板卡进行I /O 操作,调整输出电压的大小。
程序流程如图6所示。
图6 固件流程图4 结束语U S B 总线便捷、易扩展、低成本、低干扰的特点使其非常适合主机与外设之间的通信接口,实现主机与外设之间快速、简单、可靠的连接。
基于U S B 总线的程控电源板卡的设计在应用中得到良好的实践效果。
参考文献:[1]孔德仁,何云峰.仪表总线技术及应用[M].北京:国防工业出版社,2005.[2]薛圆圆.U S B 应用开发技术大全[M ].北京:人民邮电出版社,2008.[3]陈进,杨立.微处理器与P C 接口技术[M ].北京:国防工业出版社,2007.(丁云编发)(上接第35页)加权的情况下测量接触电流。
如果超过电灼伤电流极限有效值先于超过感知、反应和摆脱的加权峰值电流限值,则使用电灼伤所确定的标准判断。
如果发生电灼伤,通常也只是30～500k H z 的范围内,并取决于电流的波形和所使用的限值。
如果上述这些频率不是主要分量,则不必测量电灼伤限值。
表2中具体列出了日常工作中常用标准的泄漏电流限值及选用网络。
