中级制图员试题库含参考答案一、单选题（共100题，每题1分，共100分）1.当圆柱的轴线垂直于W面时，则圆锥在V面的投影是( )。
A、椭圆B、圆C、三角形D、四边形正确答案：D2.对圆弧标注半径尺寸时，应在尺寸数字前加注符号“( )”。
A、SRB、RC、φD、Sφ正确答案：B3.道德是指依靠( )、传统习惯、教育示范和内心信念来维持的社会实践活动。
A、社会舆论B、宪法C、党的领导D、国家法律正确答案：A4.一平面立体与一曲面立体相切组合时，在相切处( )。
A、有交线B、无切线C、有分界线D、无分界线正确答案：D5.组合体的组合形式分为叠加和( )两种。
A、相贯B、相切C、截交D、切割正确答案：D6.用计算机绘图时，一条水平直线的起始点绝对坐标为(a,b)，长度为30，终点在起点的左边，终点的相对极坐标表示为( )。
A、@30<180B、@30+a<180C、@30+a<0D、@30<0正确答案：A7.( )一般适用于外形较简单的机件。
A、全剖视图B、阶梯剖视图C、局部剖视图D、半剖视图正确答案：A8.图样上标注的尺寸，一般应由尺寸界线、( )、尺寸数字组成。
A、尺寸线B、尺寸箭头C、尺寸箭头及其终端D、尺寸线及其终端正确答案：D9.以下描深图形应遵循的顺序错误的是( )。
A、先曲后直B、先水平后垂、斜C、先细后粗D、先大后小正确答案：D10.绘图铅笔中的2H铅笔通常用于( )。
A、加深粗实线B、画虚线、细实线C、写汉字或字母D、画底稿正确答案：D11.( )是对制图员基本素质的要求。
A、职业道德B、注重信誉C、遵纪守法D、讲究公德正确答案：D12.用人单位以暴力、威胁或者非法限制人身自由的手段强迫劳动的，劳动者( )通知用人单位解除劳动合同。
A、不可以B、可提前10天C、可提前30天D、可以随时正确答案：D13.图纸中( )字头向右倾斜，与水平基准线成75°角。

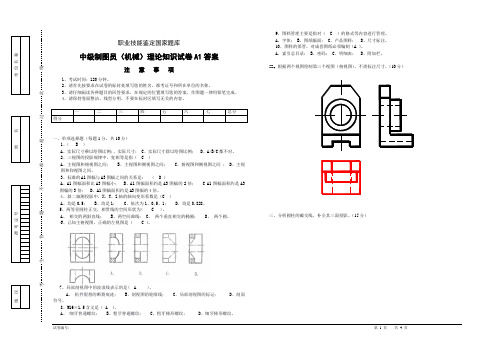

职业技能鉴定国家题库中级制图员（机械）理论知识试卷A1答案注 意 事 项1、考试时间：120分钟。
2、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。
3、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案，作图题一律用铅笔完成。
4、请保持卷面整洁、线型分明，不要在标封区填写无关的内容。
一、单项选择题（每题1分，共10分）1、（ B ）A 、实际尺寸乘以绘图比例；、实际尺寸； C 、实际尺寸除以绘图比例； D 、A/B/C 都不对。
2、三视图的投影规律中，宽相等是指（ C ）A 、主视图和俯视图之间；B 、主视图和侧视图之间；C 、俯视图和侧视图之间 ；D 、主视图和仰视图之间。
3、标准的A1图幅与A3图幅之间的关系是： （ D ）A 、A1图幅面积比A3图幅小；B 、A1图幅面积约是A3图幅的2倍；C A1图幅面积约是A3图幅的3倍；D 、A1图幅面积约是A3图幅的4倍。
4、斜二轴测投影中，X 、Y 、Z 轴的轴向变形系数是（C ）A 、均是0.5；B 、均是1；C 、依次为1、0.5、1；D 、均是0.828。
5、两等径圆柱正交，相贯线的空间形状为( C )。
A 、 相交的两斜直线；B 、两空间曲线；C 、 两个垂直相交的椭圆；D 、 两个圆。
6、已知主俯视图，正确的左视图是（ C ）。
7、局部剖视图中的波浪线表示的是( A )。
A 、 机件假想的断裂痕迹；B 、剖视图的轮廓线；C 、局部剖视图的标记；D 、剖面符号。
8、M16×1.5含义是（ A ）。
A 、 细牙普通螺纹；B 、粗牙普通螺纹；C 、粗牙梯形螺纹；D 、细牙梯形螺纹。
9、图档管理主要是指对（ C ）的格式等内容进行管理。
A 、字体； B 、图纸幅面； C 、产品图样； D 、尺寸标注。
10、图样的保管，对成套图纸必须编制（A ）。
A 、索引总目录；B 、密码；C 、明细表；D 、附加栏。
制图员中级理论知识试卷及答案注意事项：1.考试时间为120分钟。
2.本试卷按照2001年颁布的《制图员国家职业标准》命制。
3.请在试卷的标封处填写姓名、准考证号和所在单位名称。
4.仔细阅读题目要求，在规定位置填写答案，不要乱写乱画，不要在标封区填写无关内容。
一、单项选择（第1题~第160题，每题分值0.5分）1.职业道德能调节本行业内人与人之间、本行业与其他行业之间，以及各行业集团与社会之间的关系，以维持其职业的存在和发展。
选项B。
2.职业道德主要概括本职业的职业业务和职责，反映本职业的特殊利益和要求。
选项D。
3.职业道德是制图员自我完善的必要条件。
选项D。
4.爱岗敬业包括两层含义，其一是指工作质量，其二是指人品。
选项A。
5.制图国家标准规定，图框格式分为横装和竖装两种，但同一产品的图样只能采用一种格式。
选项A。
6.制图国家标准规定，图纸的标题栏必须配置在图框的右下角位置。
选项C。
7.若某图纸上字体的宽度为5/2mm，则该图纸选用的是7号字体。
选项C。
8.目前，在机械图样中仍采用中规定的8种线型。
选项C。
9.叙述错误的是对称中心线用细点画线表示。
选项B。
10.尺寸线终端形式有箭头和圆圈两种形式。
选项B。
11.当标注直径尺寸时，尺寸线必须与所注的线段平行。
选项C。
12.在图样中，尺寸数字不能与任何图线相交，如果不可避免，则必须将其断开。
选项A为尺寸线，选项B为尺寸界线，选项C为图线，选项D为数字。
13.当标注角度尺寸时，尺寸数字应水平书写，尺寸界线应沿径向引出，并画成圆弧，圆心为角的顶点。
选项A为尺寸线，选项B为尺寸界线，选项C为尺寸线及其终端，选项D为尺寸数字。
14.在使用圆规画圆时，应尽可能使钢针和铅芯垂直于纸面。
选项A为纸面，选项B为圆规，选项C为比例尺，选项D为直线笔。
15.在绘图中，使用铅芯的硬度规格要比画直线的铅芯软一级。
选项A为分规，选项B为圆规，选项C为绘图笔，选项D为绘图机。
16.工程上常用的绘图方法有中心投影法和平行投影法。
中级制图员试题《制图员》职业技能鉴定理论试题1中级地图制图员理论知识模拟一、判断题（第1题~第20题，请将判断结果填在括号中。
正确的填“√”，错误的填“×”。
每小题1分，共20分）( )1、在比例尺和等高距相同的地形图上，等高线间距大的表示坡度缓，间隔小的则坡度陡。
( )2、在数字化作业中，独立符号的大小可以任意缩放。
( )3、制图物体选取的顺序是从主要到次要。
( )4、一幅地图的总载负量中，道路所占的比例最大。
( )5、高斯一克吕格投影在中央经线上没有变形。
( )6、计曲线又叫基本等高线，通常用0.l毫米的细线来描绘。
( )7、道路形状概括的基本方法是删除、夸大、移位和局部改变符号等。
( )8、示坡线是垂直于等高线的短直线，指向高处。
( )9、比例尺小于1：5万的地形图上，许多街道的宽度都是非比例表示的。
( )10、为了使展绘的图廓恰好平行于图板边，中经以西的图幅，方格网应向东倾斜；中经以东的图幅，方格网应向西倾斜。
( )11、分级统计图法能简单而鲜明地反映地区间差别。
( )12、居民地名称注记的最佳位置通常是放在居民地的上方。
( )13、河流按选取标准选取后，为了反映河流的特征，还可以选取一些低于选取标准的小河流。
( )14、单线河的线条应该在0.1毫米至双线的最小宽度范围内，自下游至上游逐渐加粗。
( )15、国家基本比例尺地形图一律采用高斯――克吕格投影。
( )16、地图上地类界遇到等高线、道路、水系等要断开。
( )17、质底法中的分区单位各自独立，互不依存。
( )18、制图物体中的碎部图形，在缩小编图无法清晰表示时应予以删除。
( )19、地图的用途决定着地图内容和表示方法的选择。
( )20、湖泊岸线的概括是以删去小湖汊弯曲为主。
二、选择题（第21题~第36题，将相应的字母填入题内的空格处，每小题2分，共32分）21、在地形图上，以虚实线表示的符号（大车路、乡村路等），按光影法则描绘，其＿＿绘在光辉部。
中级制图员练习题库（附答案）一、单选题（共100题，每题1分，共100分）1、( )的位置尽量配置在投影方向上，并与原视图保持其投影关系。
A、局部视图B、重合断面图C、移出断面图D、断面图正确答案：A2、两形体表面( )时，相接处有线分开。
A、光滑过度B、相切C、共面D、不共面正确答案：D3、两圆柱齿轮轴线之间最短距离称为( )。
A、全齿高B、齿距C、中心距D、分度圆周长正确答案：C4、机械图样中，表示不可见轮廓线采用( )线型。
A、粗实线B、细实线C、虚线D、波浪线正确答案：C5、已知点M的坐标为(20，15，0)则M点属于( )。
A、H面上的点B、V面上的点C、W面上的点D、一般空间点正确答案：A6、平行投影法分为( )两种。
A、正投影法和斜投影法B、主要投影法和辅助投影法C、中心投影法和平行投影法D、一次投影法和二次投影法正确答案：A7、( )是AutoCAD中另一种辅助绘图命令，它是一条没有端点而无限延伸的线，它经常用于建筑设计和机械设计的绘图辅助工作中。
A、样条曲线B、射线C、多线D、构造线正确答案：D8、三个轴的轴向简化系数为1的是( )。
A、正轴测投影B、斜二轴测投影C、斜轴测投影D、正等轴测投影正确答案：D9、用先画外形再作剖视法画组合体的( )，可先画出其完整的正等轴测图。
A、轴测图B、剖视图C、三视图D、正等轴测剖视图正确答案：D10、选择图形后同时按住CRTL键和鼠标拖动图形，则可以？( )A、移动对象B、无法选择对象C、复制出新的图形对象D、删除图形对象正确答案：C11、尺寸标注中，直径尺寸应在尺寸数值前加注( )A、SRB、SΦC、φD、R正确答案：C12、侧垂线在( )面的投影反映实长A、V、W面B、H、V面C、W、H面D、以上都不是正确答案：B13、视图缩放（Zoom）命令和比例缩放(SCale)命令的区别是:( )A、两者本质上没有区别B、线宽会随比例缩放而更改C、视图缩放可以更改图形对象的大小D、比例缩放更改图形对象的大小，视图缩放只对其显示大小更改，不改变真实大小正确答案：D14、平面图形中，尺寸的类型有( )A、定形尺寸和定位尺寸B、总体尺寸和定位尺寸C、一般尺寸和重要尺寸D、定形尺寸和总体尺寸正确答案：A15、一般应在剖视图的上方用( )标出剖视图的名称“x－x”，在相应视图上用剖切符号表示剖切位置，用箭头表示投影方向，并注上相同的字母。
中级制图员理论知识复习题1.（道德）是指人与人、个人与集体、个人与社会以及人对待自然的行为规范的总和。
2.（职业道德）是指从事一定职业的人们在职业实践活动中所应遵循的职业原则和规范以及与之相应的（道德规范）、情操和品质。
3.职业道德是（社会道德）的重要组成部分，是社会道德原则和规范在职业活动中的具体。
4.职业道德能调和（从业人员）与其实践活动对象之间的关系，保证社会生活的正常进行和推动社会的发展与进步。
5.由于（社会分工）的复杂性和精细化，使得社会上的这也种类繁多，职业道德多种多样。
6.优良的（企业文化）是新时期制图员从事高标准高效率工作的动力。
7.（基本素质）是指一个人在政治思想、道德宾至、知识技能等方面所具有的水平。
8. 制图国家标准规定图纸优先使用的（基本幅面）代号为5种。
9.图框格式分为不留装订和留装订两种。
10.制图国家标准规定，图纸的标题栏（必须）配置在图框的右下角位置。
11.某图纸选用7号字体，该字体宽度应为（2/7）mm。
12.图纸中斜体字字头向右倾斜与水平基准线）成75度角。
13.在机械图样（细点画线）一般用于表示轴线、对称中心线、轨迹线和节圆及节线。
14.尺寸线终端形式有箭头和（斜线）两种形式。
15.当标注（线性）尺寸时，尺寸线必须与所注的线段平行。
16.图样中尺寸数字不可被任何图线所通过，当不可避免时，必须把（图线）断开。
17.标注角度尺寸时，一般（尺寸线）应通过圆心尺寸箭头指到圆弧上。
18.标注角度尺寸时，尺寸数字一律（水平）写，尺寸界线沿经向引出，尺寸线画成圆弧，圆心是角的顶点。
19.画图时，铅笔在以后方向应与纸面垂直，而且向画线（前进）的方向倾斜30度。
20.(圆规）使用铅芯的硬度规格要比画直线的铅芯软一级。
21.中心投影法的投射中心位于（有限远）处。
22.目前比较流行我国自行设计的计算机绘图软件有（AUTO CAD 、MDT、CAXA 电子图版）。
23.计算机绘图的方法分为交互绘图和（编程）绘图两种。
中级制图员考试一、单选题（共100题，每题1分，共100分）1.三个轴的轴向简化系数为1的是( )。
A、斜二轴测投影B、正轴测投影C、正等轴测投影D、斜轴测投影正确答案：C2.零件表面的位置与理论位置之间不可避免的会有误差，所允许的这种误差的最大变动量称为( )。
A、形位公差B、位置公差C、位置误差D、形位误差正确答案：B3.目前我国比较流行微机版计算机绘图软件有( )等。
A、AUTO CAD、WORD、WPSB、AUTO CAD、CAXA电子图板C、AUTO CAD、WINDOWS、CAXA电子图板D、AUTO CAD、MDT、Excel正确答案：B4.在绘制圆弧时，已知道圆弧的圆心、弦长和起点，可以使用“绘图”|“圆弧”命令中的( )子命令绘制圆弧。
A、起点、端点、方向B、起点、圆心、长度C、起点、圆心、角度D、起点、端点、角度正确答案：B5.道德是指依靠( )、传统习惯、教育示范和内心信念来维持的社会实践活动。
A、宪法B、国家法律C、党的领导D、社会舆论正确答案：D6.两虚线相交时，应使( )相交。
A、线段与间隙B、间隙与线段C、间隙与间隙D、线段与线段正确答案：D7.看尺寸数字，要确认每个尺寸的( )。
A、数字大小B、角度C、方向D、起点正确答案：D8.垂直于W面，平行于H面的直线称为( )。
A、一般位置线B、侧垂线C、水平线D、侧平线正确答案：B9.一个点在直线上，向投影面作正投影之后( )。
A、点仍在直线上B、点在直线的中点C、点在直线的外面D、以上3种情况都有可能正确答案：A10.对球面标注尺寸时，一般应在φ或R前加注“( )”。
A、球B、RC、φD、S正确答案：D11.在正等轴测投影中，三直角坐标轴对轴测投影面的倾角( )。
A、相同B、二个相同C、任意的D、不同正确答案：A12.( )一般适用于外形较简单的机件。
A、局部剖视图B、阶梯剖视图C、半剖视图D、全剖视图正确答案：D13.已知点F的坐标为(20，15，0)，则F点属于( )。
中级CAD 绘图员考试标准试题第一单元文件的操作1-1说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是120×90，0层颜色为红色（RED）。
2．保存：将完成的模板图形以KSCAD1-1.DWT为文件名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-2说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是1200×900，加载线型为acad_iso03w100，设此线型为当前线型，设置合理的线型比例。
2．保存：将完成的模板图形以KSCAD1-2.DWT为文件名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-3说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，网格（grid）点距为100。
2．保存：将完成的模板图形以KSCAD1-3.DWT为文件名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-4说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，光标捕捉（snap）间距为100，并打开光标捕捉。
2．保存：将完成的模板图形以KSCAD1-4.DWT为文件名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-5说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，设置单位为Meters，长度、角度单位精确度为小数点后3位。
2．保存：将完成的模板图形以KSCAD1-5.DWT为文件名保存在#SubPath# 中。
中级CAD绘图员考试试题（八套试题,附样图）.中级CAD 绘图员考试标准试题第一单元文件的操作1-1说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是120×90，0层颜色为红色（RED）。
2．保存：将完成的模板图形以KSCAD1-1.DWT为文件名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-2说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是1200×900，加载线型为acad_iso03w100，设此线型为当前线型，设置合理的线型比例。
2．保存：将完成的模板图形以KSCAD1-2.DWT为文件名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-3说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，网格（grid）点距为100。
2．保存：将完成的模板图形以KSCAD1-3.DWT为文件名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-4说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，光标捕捉（snap）间距为100，并打开光标捕捉。
2．保存：将完成的模板图形以KSCAD1-4.DWT为文件名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-5说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，设置单位为Meters，长度、角度单位精确度为小数点后3位。
