空气源热泵热水工程方案一、项目概况随着人们生活水平的提高，热水在日常生活中的重要性日益凸显。
为了满足人们对热水的需求，越来越多的住宅、商业和工业建筑开始采用热水供暖系统。
而传统的热水供暖系统存在能源消耗大、环境污染严重等问题，因此人们也开始寻找更加环保、节能的热水供暖系统。
空气源热泵热水系统作为一种新型的热水供暖方式，具有节能、环保、稳定、安全等优点，受到了越来越多人的青睐。
本项目为某住宅小区的空气源热泵热水工程方案，旨在为该小区提供稳定、高效、环保的热水供暖系统。
本项目将对该小区的热水需求、建筑结构、设备布置等进行全面的调研和分析，提出合理的热水供暖方案，并进行详细的设计与施工计划。
二、项目背景该住宅小区位于城市中心区域，总共有10栋楼，每栋楼共有30户居民。
由于该小区规模较大，居民的生活用水需求也比较大，因此需要一套稳定可靠的热水供暖系统。
该小区现有的热水供暖系统已经使用了多年，存在能耗高、设备老化、故障频繁等问题。
为了改善该小区的热水供暖状况，提高居民的生活质量，我们决定对该小区进行空气源热泵热水工程改造。
三、项目目标1. 提供稳定的热水供暖服务，满足居民的生活用水需求。
2. 减少能耗，降低运行成本，提高能源利用率。
3. 减少环境污染，提高空气质量，实现环保绿色供暖。
4. 提高设备运行的安全性和可靠性，延长设备寿命，减少维修次数。
四、工程方案1. 设备选型针对该小区的热水供暖需求，我们选择了空气源热泵作为供热设备。
空气源热泵具有节能、环保、稳定的特点，适合用于小区的热水供暖系统。
我们选用了国内知名品牌的空气源热泵设备，保证设备的品质和性能。
2. 设备布置为了充分利用小区的场地，我们将空气源热泵设备安装在小区的屋顶上。
通过对设备布置的合理规划，可以有效减少设备的占地面积，同时也能保证设备的安全性和运行稳定性。
3. 管道设计为了保证热水供暖系统的热力传输效果，我们采用了合理的管道设计方案。
采用高质量的保温材料，将管道进行保温处理，有效减少热能损失，提高传热效率。

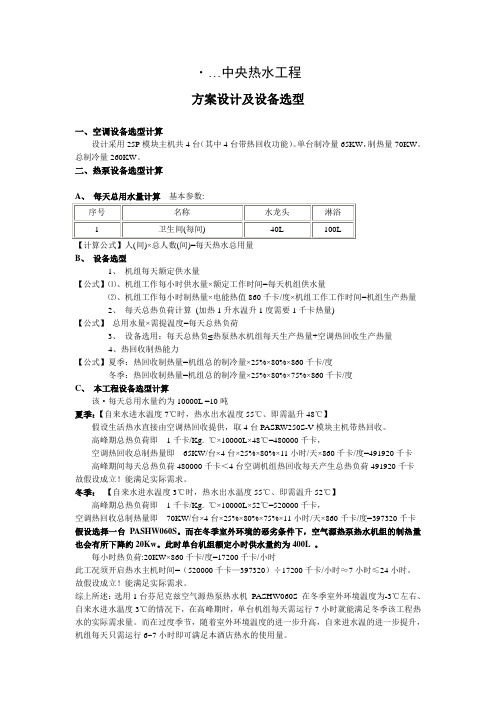

·…中央热水工程方案设计及设备选型一、空调设备选型计算设计采用25P模块主机共4台（其中4台带热回收功能）。
单台制冷量65KW，制热量70KW。
总制冷量260KW。
二、热泵设备选型计算【计算公式】人(间)×总人数(间)=每天热水总用量B、设备选型1、机组每天额定供水量【公式】⑴、机组工作每小时供水量×额定工作时间=每天机组供水量⑵、机组工作每小时制热量×电能热值860千卡/度×机组工作工作时间=机组生产热量2、每天总热负荷计算(加热1升水温升1度需要1千卡热量)【公式】总用水量×需提温度=每天总热负荷3、设备选用：每天总热负≤热泵热水机组每天生产热量+空调热回收生产热量4、热回收制热能力【公式】夏季：热回收制热量=机组总的制冷量×25%×80%×860千卡/度冬季：热回收制热量=机组总的制冷量×25%×80%×75%×860千卡/度C、本工程设备选型计算该·每天总用水量约为10000L =10吨夏季：【自来水进水温度7℃时，热水出水温度55℃、即需温升48℃】假设生活热水直接由空调热回收提供，取4台PASRW250S-V模块主机带热回收。
高峰期总热负荷即1千卡/Kg. ℃×10000L×48℃=480000千卡，空调热回收总制热量即65KW/台×4台×25%×80%×11小时/天×860千卡/度=491920千卡高峰期间每天总热负荷480000千卡＜4台空调机组热回收每天产生总热负荷491920千卡故假设成立！能满足实际需求。
冬季：【自来水进水温度3℃时，热水出水温度55℃、即需温升52℃】高峰期总热负荷即1千卡/Kg. ℃×10000L×52℃=520000千卡，空调热回收总制热量即70KW/台×4台×25%×80%×75%×11小时/天×860千卡/度=397320千卡假设选择一台PASHW060S。
空气能热泵商用热水工程方案一、项目背景随着全球能源危机的日益严重，人们对节能环保的重视程度也越来越高。
在这种背景下，空气能热泵作为一种新型的节能环保设备，逐渐得到了广泛的应用。
其作为一种清洁、高效的能源，不仅可以降低企业的用能成本，还能够减少对环境的污染，为企业节省了大量的经济成本。
本次工程方案是针对商用热水供应的项目，主要包括了空气能热泵系统的选型、设计、安装等内容，旨在为客户提供高效、可靠的热水供应方案，同时降低企业的用能成本，实现节能环保的目标。
二、项目概况1. 项目名称：空气能热泵商用热水工程2. 项目地点：北京市朝阳区3. 项目规模：2000平方米的商用综合楼4. 项目需求：提供商用热水供应，满足楼内各种商业设施的热水需求三、工程方案1. 空气能热泵系统选型针对本次商用热水工程的需求，选择了XXX品牌的空气能热泵系统作为供热设备。
该系统具有高效节能、安全可靠、环保低碳的特点，可以满足商用综合楼的热水供应需求。
2. 系统设计根据商用综合楼的实际情况，设计了空气能热泵系统的供热方案。
通过对建筑结构、热水需求量、水源情况等因素的综合考虑，确定了系统的布置方式、管道设计、热水储存等细节，并制定了详细的施工方案。
3. 安装施工在系统设计方案确定后，进行了空气能热泵系统的安装施工。
根据设计方案，对供热设备、管道、水箱等进行了安装调试，确保了系统的工作稳定性和安全可靠性。
4. 系统调试完成系统的安装施工后，进行了空气能热泵系统的调试工作。
通过对系统的运行状态、热水供应温度、能耗情况等进行监测，对系统进行了调整和优化，确保了系统的正常运行和高效供热。
四、工程效果经过一段时间的运行，空气能热泵系统在商用综合楼的热水供应方面取得了良好的效果。
具体表现在以下几个方面：1. 高效节能：与传统的燃气热水供应相比，空气能热泵系统大大降低了用能成本，节约了能源消耗，实现了节能环保的目标。
2. 稳定可靠：经过系统的调试和优化，保证了系统的稳定运行，确保了商用综合楼的热水供应需求。
空气源热泵工程方案1. 背景介绍空气源热泵是一种利用大气空气中的热能进行供暖、制冷和热水生产的热泵系统。
它利用空气中的低品位热能，通过热泵循环系统，提取热能进行利用。
与传统的供暖系统相比，空气源热泵具有高效、环保、节能等优点，因此受到了越来越多的关注和应用。
2. 方案概述本次空气源热泵工程方案旨在为某办公楼提供供暖、制冷和热水服务。
办公楼总建筑面积为5000平方米，共有10层，每层面积500平方米。
为了满足楼内不同区域的供暖需求，本方案将采用多台独立空气源热泵进行布置。
3. 工程设计3.1 系统布局根据办公楼的结构和供暖需求，将空气源热泵分布在楼顶设备间，通过管道连接到各个楼层。
每两层楼设置一台空气源热泵，这样既保证了供暖系统的分区控制，又使得系统运行更加稳定可靠。
3.2 系统组成每台空气源热泵系统由压缩机、蒸发器、冷凝器、膨胀阀、控制系统等组成。
在选型时，应考虑系统的制冷、制热、热水生产能力，以及系统的能效比、噪音等指标。
3.3 系统管道为了保证系统的运行效率和安全性，系统管道应根据建筑结构设计进行合理布置，采用耐高温、耐压力的材料，并设置相应的阀门、泵及排气装置。
3.4 系统控制通过对空气源热泵系统的控制，可以实现供暖、制冷和热水生产的智能化调控，降低系统的能耗，提高系统的运行效率。
4. 工程实施4.1 设备安装设备的安装应由具有相关资质的专业人员进行，按照设备厂家要求和相关规范，保证设备的安全、稳定运行。
4.2 管道铺设管道的铺设应按照设计图纸和标准要求进行，避免弯曲、磕碰等情况，确保管道系统运行畅通。
4.3 电气接线空气源热泵系统的电气接线应由电气工程师进行，合理布局电气线路，确保系统的安全可靠。
4.4 系统调试设备安装、管道铺设和电气接线完成后，对系统进行调试，排除可能存在的问题，保证系统的正常运行。
5. 工程验收在工程完成后，需要进行系统的验收工作，检查各项设备的安装质量、管道系统的运行情况和电气系统的稳定性。
第第一一章章 空空气气源源热热泵泵热热水水系系统统方方案案设设计计文文件件目 录第一章 空气源热泵热水系统方案设计文件一、工程项目概况 二、地理位置及气候 三、工程设计依据 四、设计参数 五、热水系统设计计算 六、热泵设备选型 七、保温储热水箱选型 八、系统运行技术措施 第二章 运行成本分析 一、方案运行费 二、效益三、不同形式制取热水成本分析制取生活热水，考虑节约运行费用，新能源——空气源热泵热水机组是目前比较节能、环保的一个产品。
热泵热水器作为一种新型热水和供暖热泵产品，是一种可替代锅炉的供暖设备和热水装置。
与传统太阳能相比，热泵热水器不仅可吸收空气中的热量，还可吸收太阳能。
热泵热水器通过制冷剂温差吸热和压缩机压缩制热后，与水换热，大大提高热效率，充分利用了新能源，是将电热水器和太阳能热水器的各自优点完美的结合于一体的新型热水器。
目前，热泵热水器有空气源热泵热水器系列，是开拓和利用新能源最好的设备之一。
热泵是利用设备内的吸热介质（冷媒）从空气或自然环境中采集热能，经压缩机压缩后提高冷媒的温度，并通过热交换器冷媒放出热量加热冷水，同时排放出冷气，制取的热水通过水循环系统送入用户进行采暖或直接用于热水供应。
热泵在使用低谷电时更能节约用电。
产品特征：1、高效节能：其输出能量与输入电能之比即能效比（COP）一般在2~6之间，平均可达到3.5以上，而普通电热水锅炉的能效比（COP）不大于0.95，燃气、燃油锅炉的能效比（COP）一般只有0.6~0.8，燃煤锅炉的能效比（COP）更低一般只有0.3~0.7。
2、环保无污染：该产品是通过吸收环境中的热量来制取热水，所以与传统型的煤、油、气等燃烧加热制取热水方式相比，无任何燃烧外排物，制冷剂对臭氧层零污染，是一种低能耗的环保产品，具有良好的社会效益，是一种可持续发展的环保型产品。
3、运行安全可靠：整个系统的运行无传统热水器（燃油、燃气、燃煤）中可能存在的易燃、易爆、中毒、腐蚀、短路、触电等危险，热水通过高温冷媒与水进行热交换得到，电与水在物理上分离，是一种完全可靠的热水系统。
空气能源热泵热水工程方案空气能(源)热泵热水工程方案建议书第一部分空气能(源)热泵热水工程价格一览表及说明说明：1、本报价为中央热水系统全包工程价，含材料费、运费、安装费、培训费、设计费等全部甲方要求内容。
2、工程内容包括：热泵机组、储热水箱及底座、循环装置、循环管、热水管、冷水管、各项支承基础、全自动控制装置、防水保护等甲方要求项目。
3、本方案预算不包含电控箱前电源线，箱前电源线利用现有太阳能电源4、热泵热水机组采用广东美的中央空调设备有限公司生产的RSJ-200/MS-532V型热泵热水器。
5、所有水泵均选用德国威乐水泵及国家免检产品广东凌霄公司水泵。
6、系统符合环保、消防要求，具备漏电保护装置。
7、系统全自动控制兼人工控制，具备自动进补冷水、全天候定温供热水功能。
第二部分空气能(源)热泵热水工程方案产品说明一、空气能热水器介绍：空气能热水机全名为：空气能热泵热水机组（Air-Source Heat Pump Hot Water Unit ）是当今世界上开拓利用新能源最好的设备之一。
空气能热水机根据逆卡诺循环原理，机组以少量电能为驱动力，以制冷剂为载体，源源不断地吸收空气或自然环境中难以利用的低品位热能（-7-43℃），转化为高品位热能，实现低温热能向高温热能的转移；再将高品位热能释放到水中制取热水（最高达60℃），经过热水供应管路输送给用户满足热水供应、供暖需求。
美的空气能热水机采用当前世界上先进、安全、环保、高效的热水生产技术，结合中国用户的使用特点，全新开发出一系列空气能热水器，在进水温度进水压力、环境温度等参数不断变化的情况下，始终保证出水温度恒定在设定值（出厂设定56℃）, 48～60℃可调。
机组开启即有高温热水产生，源源不断地流入保温储水箱中供用户使用。
二、空气能(源) 热泵系统原理1、系统组成空气能热水机中央热水系统一般由空气能热泵热水机组、保温水箱、水泵及相应的管道阀门等部分组成。
空气源热泵热水工程方案目录一、XXXX中央热泵热水机组介绍------------------------------------------------------------------------------------------ 3（一）、XXXX热泵热水机组工作原理 ----------------------------------------------------------------------------- 3 （二）、独特优点 ------------------------------------------------------------------------------------------------------- 3 （三）、XXXX中央热泵热水机组解析---------------------------------------------------------------------------- 4 （四）XXXXX中央热泵热水机组特点和优势---------------------------------------------------------------------- 5 A．压缩机------------------------------------------------------------------------------------------------------------ 5 B．节流装置--------------------------------------------------------------------------------------------------------- 6 C．冷凝器------------------------------------------------------------------------------------------------------------ 6 D．蒸发器------------------------------------------------------------------------------------------------------------ 7 E．先进和完善的控制系统-------------------------------------------------------------------------------------- 8二、中央热泵热水工程方案设计 ------------------------------------------------------------------------------------------ 91.取用数值指标 ---------------------------------------------------------------------------------------------------------- 92.各季节每天所需要的加热量 -------------------------------------------------------------------------------------- 103.机组所需台数 --------------------------------------------------------------------------------------------------------- 114.全年运行成本计算 -------------------------------------------------------------------------------------------------- 115、对应各种能源运行成本对比：--------------------------------------------------------------------------------- 12三、工程材料清单和报价-------------------------------------------------------------------------------------------------- 13四、实施细则说明 ----------------------------------------------------------------------------------------------------------- 14一、工程设计依据（执行最新标准） ----------------------------------------------------------------------- 14二、工程设计的计算和说明 ------------------------------------------------------------------------------------- 14三、施工方案------------------------------------------------------------------------------------------------------- 15五、工程案例业绩 ----------------------------------------------------------------------------------------------------------- 18六、工程机安装说明书 ----------------------------------------------------------------------------------------------------- 18七、XXXX工程案例图片 ------------------------------------------------------------------------------------------------- 18一、XXXXX中央热泵热水机组介绍随着经济的不断发展及人民生活水平的提高，人们对生活热水的需求量迅猛增长。
空气能热水工程方案书一、项目背景随着社会经济的快速发展，人们对生活品质的追求越来越高，尤其是对于家庭热水的需求。
传统的热水供应方式存在能源消耗大、污染环境等问题，因此，空气能热水工程成为了一种有着巨大发展前景的热水供应方式。
本项目旨在利用空气能技术，为社会提供高效、清洁、节能的热水供应服务，推动清洁能源的发展和应用。
二、项目概述空气能热水工程是指利用空气能热泵技术，将室外空气中的热能转化为热水供暖、生活热水等用热的能源。
其工作过程基本原理是通过空气能热泵将低温热能升温后传递给水，达到加热水的效果。
与传统的燃气、电力加热方式相比，空气能热水工程具有节能、环保、安全等诸多优势，受到了广大用户的欢迎。
三、项目目标1. 提供高效的热水供应服务，满足用户的热水需求；2. 推广空气能热水技术，促进清洁能源的发展和应用；3. 降低能源消耗，减少对传统能源的依赖，保护环境。
四、项目内容本项目的主要内容包括以下几个方面：1. 设备选型与布局：根据用户需求和实际情况，选择合适的空气能热水设备，并进行布局设计，确保设备正常运行；2. 工程施工：进行设备安装、管道连接、电气布线等工程施工，确保设备的正常使用；3. 系统调试与运行：安装完毕后，进行空气能热水系统的调试与运行，确保系统正常运行；4. 运行维护：定期对空气能热水设备进行检查、维护，保障设备的正常运行。
五、项目方案1. 设备选型与布局针对不同场所和用户的需求，选择合适的空气能热水设备，合理布局设备位置，确保设备正常运行和方便维护。
设备主要包括空气能热水热泵、储水器、管道系统等。
2. 工程施工根据实际情况，进行设备的安装、管道的连接、电气系统的布线等工程施工，保证设备的正常使用。
同时，对施工过程中的安全问题进行严格管理，确保施工安全。
3. 系统调试与运行安装完成后，进行空气能热水系统的调试工作，确保系统能够正常运行。
并对系统进行运行试验，查看系统运行情况和效果，保证用户的使用体验。
空气能热水项目方案模板-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII空气源热泵热水系统安装方案设计单位：地址：电话：传真：24小时服务热线：网址：联系人：电话：E-MAIL：目录目录....................................................................................................................................... 错误!未定义书签。
第一部分企业简介 ................................................................................................................... 错误!未定义书签。
第二部分设计方案 ................................................................................................................... 错误!未定义书签。
第三部分报价方案 ................................................................................................................... 错误!未定义书签。
第四部分施工组织方案............................................................................................................ 错误!未定义书签。
第五部分安装调试方案............................................................................................................ 错误!未定义书签。
空气源热泵中央热水工程设计方案上海锦恬新能源科技有限公司目录一、工程概述： (3)二、设计原则 (4)三、热水用量计算 (5)四、设计依据： (5)五、工程清单 (6)六、气候条件（系统运行环境）： (8)七、加热方式说明： (8)八、热泵机组设计选型： (8)九、加热储水箱设计选型： (9)十、配电柜位置的选择： (9)十一、热泵机组加热、供热水、回水与补冷水原理 (9)十二、空气能热泵热水器的特点 (10)十三、机组参数 (12)十四、系统优化配置 (13)十五、各类热水设备运行费用分析 (15)十六、供货范围和工作范围及甲方需配合事宜 (16)十七、热水施工方案 (17)十八、设备材料吊装方案 (28)十九、售后服务保障 (39)二十、公司简介 (30)二十一、工程案例 (31)一、工程概述1、项目概况表（1）基本情况：公寓共295间，住宿人数大约400人，满足人员全天24小时用水需求。
（2）设计宗旨：设备与系统的完美结合，效益与成本并重，节能增效，经济环保，无忧售后、满足公寓日常生活热水需求。
（3）工程要求：提供400人交替使用生活热水需求，热水温度：55℃二、设计原则1、安全性原则安全性原则是本项目全部设计原则的前提，是设备得以长久安全运行的基础，在本项目的技术方案设计的过程中，考虑下列安全因素并在设计中采取相应措施。
（1）、建筑荷载安全：屋面摆放的负荷小于《建筑结构荷载规范》标准的规定；屋顶放置的保温水箱的载荷，我方负责提供基础设计数据和结构加强设计方案，由贵方工程技术人员书面确认，或由贵方交建筑原图的设计院，根据原结构设计图纸进行审批或进行相应土建结构设计变更，确保建筑荷载安全。
（2）、建筑物防雷安全：按《建筑物防雷设计规范》的规定，在屋顶摆放的空气源热泵、水箱等设备，设计中等同本体建筑物的防雷分类标准进行相应的防雷设计，我方负责提供防雷设计方案，由贵方工程技术人员书面确认或交相关部门批准，确保屋顶构筑物的防雷安全。
（3）、空气源热泵主机、水箱、管道的支架结构安全：按《钢结构设计规范》、《室外给水排水和燃气热力工程抗震设计规范》的规定，充分考虑空气源热泵主机、热水箱的自身重量、雪荷、风荷以及当地抗震等级，结合设备安装检修安全防护要求，进行支架结构设计，确保所有支架结构的安全可靠。
（4）、电气安全：按《低压配电设计规范》的规定，结合本项目的实际情况，对各电器部件、配电线路、安全保护进行合理设计，确保设备的电气安全性能。
2、适用性原则适用性原则是设备技术方案设计的前提，是设备正常运行的基础，在本项目的技术方案设计的过程中，结合安全性原则和经济性原则，考虑下列使用需求并在设计中选择相应技术措施。
1、基本用水需求：根据贵方提出的设计要求，结合《建筑给水排水设计规范》，产品性能，合理确定适用水温、系统日产热水量，结合楼面情况，确定空气源热泵形式，基本面积，水箱容积，相关部件的选型；提出合理设计加热功率，安装方式，满足系统基本用水需求。
2、使用舒适性需求：根据贵方提出的设计要求，结合我们所掌握的相关产品、部件产品知识，进行产品及部件的优化匹配，使设备能为用户提供舒适可靠的服务。
3、经济性原则经济性原则是设备技术方案得以被采纳的前提，是设备能以经济能耗运行的基础，在本项目的技术方案设计的过程中，在确保安全性原则和适用性原则的前提下，结合设备投资经济性和运行能耗经济性，通过计算得出最佳经济点，并在设计中采取相应技术措施，确保设备技术方案属最经济方案。
4、方便用户，实现系统自动化1、系统构成：采用空气源热泵热水系统，该系统空气能热泵、热水箱、、控制系统、运输系统（循环水泵和增压水泵）、等组成；宿舍楼采用热水系统，该系统有空气能热泵、保温水箱、控制系统、运输系统（循环水泵和增压水泵）等组成。
2、控制系统：数码显示,具有温差循环、定温加热、循环加热、停电记忆、管道保温、故障保警、防冻等功能；设有短路、过载、漏电(≤10ma)和过温时能可靠断电,四种安全防护功能；整个系统的控制在一个控制柜内实现，系统完全自动化运行。
5、系统符合国家产业政策和技术标准节省能耗，空气能热泵，倡导环保随着中国经济的发展和人们对健康、环保意识的提高，“绿色生态建筑”正成为现代建筑的一个新的消费热点。
所谓“绿色生态建筑”即环保节能型建筑应该是能充分利用自然资源，降低使用能耗，并不破坏环境基本生态平衡的一种建筑。
它不仅要能降低建筑能耗，有利于环境保护，而且要有利于人类的健康，提高人们的生活质量。
三、热水用量计算根据甲方要求提供400人用水量，总共295个淋雨喷头，一个淋浴头每分钟出水6-7升、每人每天用水量50-60升满足400人生活热水交替使用共24T热水可以满足需求。
四、设计依据（1）根据工程概述及要求；（2）（建筑给排水设计手册）；（3） GBJ125-89《给水排水设计基本术语标准》；（4） TJ231 《机电设备安装工程施工及验收规范》；（5） GB50254 《电气装置安装工程低电器施工及验收规范》（6） GBJI31-90 《自动化仪表安装工程质量检验评定标准》（7）（实用供热空调设计手册）；（8）（民用建筑空调设计技术措施）；五、工程清单六、气候条件（系统运行环境）1.气候特点：气候温湿 , 属中亚热带湿润型气候。
全年平均气温在 16.7℃至 18.3℃之间，年均降水量 1600 至 1800 毫米，年均日照时数 1781 至 2098 小时，年均无霜期 25l 至 274 天。
由于气候温暖 , 光照充足，雨量充沛，无霜期长。
2.设计温度标准：1）夏季环境温度：按照标准工况20℃设计；夏季进水温度：按平均温度15℃设计；夏季出水温度：热水出水温度为：55℃计算；2）冬季环境温度：按照标准工况5℃设计；冬季进水温度：按平均温度5℃设计；冬季出水温度：热水出水温度为：55℃计算；七、加热方式说明：根据实际用水情况要求和我公司的设计经验，本工程为全天候用水且用水比较集中，选择循环热水方式可满足需要。
当有人用水时即产即用，无人用水时可将热水储备到保温热水箱中，直至加满热水箱、加热到设定温度55℃时止，当无人用水而水温下降时，机组外置循环水泵，会根据情况自动循环加热到设定温度，当水位下降时，机组会自动补充热水。
本机组为全天候微电脑自动控制系统，无须司炉人员看管。
八、热泵机组设计选型：1.根据当地的气候，当环境温度为20℃，进水温度为15℃时，（1) 24T水从15℃加热到55℃（升温40℃）需要的热量为:Q=C.M.△t=24吨/天×40℃×1.163=1116kWPHNIX热泵型号为PASHW100S机组三台每小时额定输入功率为 21.6kW ，额定制热量为96kW 。
产生的热水所需的时间为：T=930.4kW/96kW=9.6小时2. 根据当地的气候，当环境温度为5℃，进水温度为5℃时，（1) 24T水从5℃加热到55℃（升温50℃）需要的热量为:Q=C.M.△t=24吨/天×50℃×1.163=1395kW在室外环境温度为5℃时，冬季机组能力衰减，根据热水机组变工况曲线，型号为；PASHW100s 机组三台制热能力衰减为90kW；产生的热水所需的时间为：T=1163kW/ 90kW=13小时九、加热储水箱设计选型：根据甲方提供资料，机组和水箱可放置在楼顶，400人用水量系统采用1个24T水箱，水箱保温要求：水温每天降低值不得大于3度。
十、配电柜位置的选择：配电控制柜安装于楼顶机组附近，便于控制和操作。
十一、热泵机组加热、供热水、回水与补冷水原理1.机组循环加热，循环水经过机组加热，出水温度就为生活热水所需温度。
2.机组为储热式热水器，自来水补水到水箱循环加热，用户使用时，直接从水箱供向末端。
3.当管路水温低于设定值时，机组启动内循环水泵加热，是使管路水温达到使用要求。
当水温达到设定值时，机组停止运行。
4.当水箱水位低于设定水位时，自来水开始补水。
十二、PHNIX循环式空气能热泵热水器的特点PHNIX循环式空气能热泵中央热水机组是目前世界上最先近、能效比最高的热水设备之一。
它是根据逆卡诺循环原理，采用电能驱动，通过制冷剂把自然界的空气、水等其他难以利用的低品位热能吸收，提升为可用的高品位热能对水进行加热的一种设备。
高效节能：采用柔性压缩机与国际先进的S＆C高效换热器，使能效达4.2以上，耗能仅是电热水器的1/5，是燃气炉的1/3，为用户节省可观的费用，短期可收回初投资。
安全可靠：采用制冷工质加热水，完全消除了普通热水器中有易燃、易爆、触电、煤气中毒等安全隐患，采用先进的智能控制与人性化的补水方式，即使在气温高到40℃低至-10℃的情况下，机组也能运行。
绿色环保：可选用新型制冷剂R417A工质，完全符合新时代的环保要求；在制热过程中没有任何有害废气，废渣产生，为用户提供舒适优质的生活环境。
经久耐用：主机选用谷轮高冷凝温度压缩机、独特的美国S&C换热器、日本鹭宫电子膨胀阀、独特的水流量和水温控制。
选用国际品牌制冷零部件，由于热泵热水系统产生的热水出水温度一般不超过60℃，机器、储水箱、管道等不易结水垢，机组使用寿命长达十几年之久、维护费用极低。
方便舒适：24小时全天候为用户提供满意生活用热水，用户可随时随地都能享受到PHNIX空气源热泵热水机组热水的舒适。
使用可靠：由于热泵热水机组主要从空气中获取能量,在-10℃均可正常工作,故阴雨天对它影响较小，基本可全天候运作，保证热水供应。
安装方便：热泵热水机组安装简易，对安装位置要求较少，可随意安装于通风良好的室内或室外。
适用范围广：适用于-7℃～43℃，全天候工作，适用于宾馆、工厂住宅小区、别墅、发廊、沐足、桑拿等需要热水的场合。
新型的除霜控制模型确保有霜除霜，无霜不除。
原来的除霜进入条件：改进后的除霜条件：(A）、盘管温度<-7℃； ( a)、盘管温度<-7 ℃； (B）、除霜间隔>45分钟。
( b)、除霜间隔>45分钟。
( c)、制热量衰减30%十三、机组参数十四、系统优化配置1．保温水箱（1）24 吨（4M×3M×2M）长*宽*高，水箱外爬梯采用201 不锈钢材质，内胆采用SUS304 不锈钢材质含配管、法兰、内部拉筋、内爬梯等，水箱内胆六面不锈钢板用材厚度要求（底板 2.5mm, 侧板2mm,顶板 1.2mm）；保温为聚氨酯保温50mm 厚，底部为岩棉保温，水箱外壳采用304 不锈钢板保护，厚度为0.6mm。
导热系数在0.03W/(m*℃)以内，发泡料的闭孔率达到90%，进一步减少了保温层内的空气对流造成的热损，保证蓄热箱全日热损失小于2%，热水的温降每天小于3℃，这样从技术上保证了严冬时热水系统的保温效果，保温时间高达72 小时。
