【精品】2017年江苏省南京市金陵中学高考物理四模试卷含答案

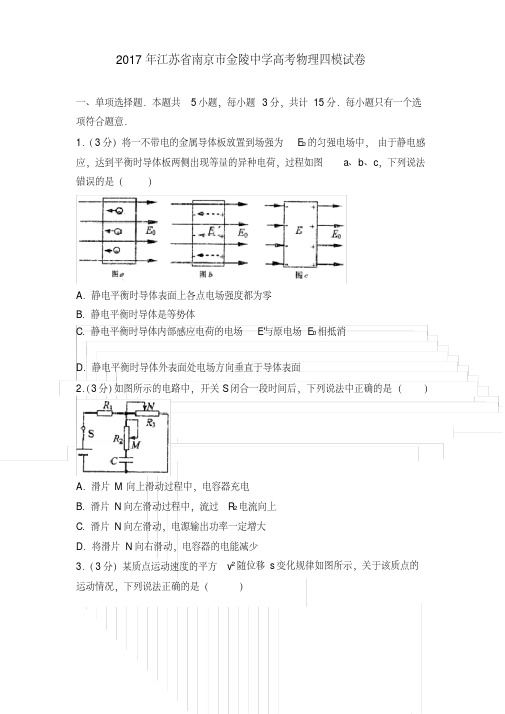

2017年江苏省南京市金陵中学高考物理四模试卷一、单项选择题．本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意．1．（3分）将一不带电的金属导体板放置到场强为E0的匀强电场中，由于静电感应，达到平衡时导体板两侧出现等量的异种电荷，过程如图a、b、c，下列说法错误的是（）A．静电平衡时导体表面上各点电场强度都为零B．静电平衡时导体是等势体C．静电平衡时导体内部感应电荷的电场E'与原电场E0相抵消D．静电平衡时导体外表面处电场方向垂直于导体表面2．（3分）如图所示的电路中，开关S闭合一段时间后，下列说法中正确的是（）A．滑片M向上滑动过程中，电容器充电B．滑片N向左滑动过程中，流过R2电流向上C．滑片N向左滑动，电源输出功率一定增大D．将滑片N向右滑动，电容器的电能减少3．（3分）某质点运动速度的平方v2随位移s变化规律如图所示，关于该质点的运动情况，下列说法正确的是（）A．质点一定是做曲线运动B．质点所受合外力可能是恒力C．质点运动的加速度逐渐增大的D．质点的机械能一定是逐渐增大的4．（3分）背越式跳高是一项跳跃垂直障碍的运动项目，包括助跑、起跳、过杆和落地四个阶段，图为从起跳到落地运动过程分解图，某同学身高 1.80m，体重60kg，参加学校运动会成功地越过 1.90m的横杆，该同学跳起时刻的动能可能是下列哪个值（）A．500J B．600J C．800J D．2000J5．（3分）如图所示，固定斜面C的倾角为θ，长木板A与斜面间动摩擦因数为μ1，A沿斜面下滑时加速度为a1，现将B置于长木板A顶端，A、B间动摩擦因数为μ2，此时释放A、B，A的加速度为a2，B的加速度为a3，则下列结果正确的是（）A．若μ1＞μ2，有a1=a2＜a3B．若μ1＞μ2，有a2＜a1＜a3C．若μ1＜μ2，有a1=a2＞a3D．若μ1＜μ2，有a1＞a2=a3二、多项选择题．本题共4小题，每小题4分，共计16分．每小题有多个选项符合题意．全部选对的得4分，选对但不全的得2分，错选或不答的得0分．6．（4分）天文社的同学长期观测一颗绕地球做圆周运动的人造卫星，测得其绕行周期是T，已知地球表面重力加速度g，地球半径R，由此可以求出（）A．卫星受到地球的引力B．卫星运动的向心加速度。

2017年全国高考物理四模试卷一、选择题：本大题共8小题，每小题6分．在每小题给出的四个选项中．1～4题只有一项符合题目要求．5～8题有多项符合题目要求．全部选对的得6分，选对但不全的得3分，有选错的得0分．1．（6分）下列说法正确的是（）A．开普勒经过数十年的天文观测，并潜心研究，发现了行星运动的三大定律B．牛顿发现了万有引力定律，并测出了引力常量C．汤姆逊发现了电子，并测出了电子的电量D．贝克勒耳发现了天然放射性现象，揭示了原子核有复杂的结构2．（6分）如图所示，弹簧秤一端固定在墙壁上，另一端与小木块A相连，当用力加速抽出长木板B的过程中，观察到弹簧秤的示数为3.0N，若匀速抽出木板B，弹簧秤的示数大小（）A．一定大于3.0N B．一定小于3.0N C．一定等于3.0N D．一定为零3．（6分）甲、乙两车某时刻由同一地点沿同一方向开始做直线运动，若以该时刻作为计时起点，得到两车的位移﹣时间（x﹣t）图象如图所示，则下列说法正确的是（）A．t1时刻甲车加速度大于乙车加速度B．甲车追上乙车以前t1时刻两车相距最远C．0～t1时间内，乙车的平均速度等于甲车的平均速度D．t1时刻两车的速度刚好相等4．（6分）如图所示，一边长为L的立方体绝缘体上均匀分布着电荷量为Q的电荷，在垂直于左右面且过立方体中心O的轴线上有a、b、c三个点，a和b、b 和O、O和c间的距离均为L，在a点处固定有一电荷量为q（q＜0）的点电荷．已知b点处的场强为零，则c点处场强的大小为（k为静电力常量）（）A．k B．k C．k D．k5．（6分）如图，有一理想变压器，原副线圈的匝数比为1：n，原线圈接正弦交流电，电压为U，输出端接有一个交流电流表和一个电动机．电动机线圈电阻为R，当输入端接通电源后，电流表读数为I，电动机带动一质量为m的重物匀速上升，重力加速度为g．下列判断正确的是（）A．原线圈中的电流的有效值为nIB．电动机消耗的功率为I2RC．变压器的输入功率为D．物体匀速上升的速度为6．（6分）如图所示，某同学将一块橡皮用光滑细线悬挂于O点，用一枝铅笔贴着细线中点的左侧以速度v水平向右匀速移动．则在铅笔移动到图中虚线位置的过程中（）A．细线绕O点转动的角速度变小B．细线绕O点转动的角速度不断增大C．橡皮的运动轨迹为曲线D．橡皮处于超重状态7．（6分）如图所示，同步卫星与地心的距离为r，运行速率为v1，向心加速度为a1；地球赤道上的物体随地球自转的向心加速度为a2，第一宇宙速度为v2，地球半径为R，则下列比值正确的是（）A．=B．=（）2C．=D．=8．（6分）如图所示，在一个边长为a的正六边形区域内存在磁感应强度为B，方向垂直于纸面向里的匀强磁场，一个比荷为的正粒子，从A点沿AD方向以一定的速度射入匀强磁场区域，粒子在运动过程中只受磁场力作用；已知粒子从ED边上的某一点垂直ED边界飞出磁场区域．则（）A．粒子进入磁场区域的初速度大小为B．粒子在磁场区域内运动的时间t=C．粒子在磁场区域内运动的半径R=2aD．若改变B和初速度的大小，使该粒子仍从ED边界垂直飞出磁场区域，则粒子在磁场区域内运动的路程不变二、非选择题：（一）必考题：9．（6分）为了探究质量一定时加速度与力的关系，一同学设计了如图1所示的实验装置．其中M为带滑轮的小车的质量，m为砂和砂桶的质量．（滑轮质量不计）（1）实验时，一定要进行的操作是A．用天平测出砂和砂桶的质量B．将带滑轮的长木板右端垫高，以平衡摩擦力C．小车靠近打点计时器，先接通电源，再释放小车，打出一条纸带，同时记录弹簧测力计的示数D．改变砂和砂桶的质量，打出几条纸带E．为减小误差，实验中一定要保证砂和砂桶的质量m远小于小车的质量M （2）该同学在实验中得到如图2所示的一条纸带（两计数点间还有两个点没有画出），已知打点计时器采用的是频率为50Hz的交流电，根据纸带可求出小车的加速度为m/s2（结果保留两位有效数字）．（3）以弹簧测力计的示数F为横坐标，加速度为纵坐标，画出的图3a﹣F图象是一条直线，图线与横坐标的夹角为θ，求得图线的斜率为k，则小车的质量为．10．（9分）某同学用伏安法测一节干电池的电动势和内阻，现备有下列器材：A．被测干电池一节B．电流表：量程0～0.6A，内阻约为0.3ΩC．电流表：量程0～3A，内阻约为0.1ΩD．电压表：量程0～3V，内阻未知E．电压表：量程0～15V，内阻未知F．滑动变阻器：0～10Ω，2AG．滑动变阻器：0～100Ω，1AH．开关、导线若干伏安法测电池电动势和内阻的实验中，由于电流表和电压表内阻的影响，测量结果存在系统误差．在现有器材的条件下，要尽可能准确地测量电池的电动势和内阻．（1）在上述器材中请选择适当的器材：（填写选项前的字母）；（2）实验电路图应选择图中的（填“甲”或“乙”）；（3）根据实验中电流表和电压表的示数得到了如图丙所示的U﹣I图象，则在修正了实验系统误差后，干电池的电动势E=V，内电阻r=Ω．11．（14分）如图所示，两根竖直固定的足够长的金属导轨cd和ef相距L=0.2m，另外两根水平金属杆MN和PQ的质量均为m=10﹣2kg，可沿导轨无摩擦地滑动，MN杆和PQ杆的电阻均为R=0.2Ω（竖直金属导轨电阻不计），PQ杆放置在水平绝缘平台上，整个装置处于匀强磁场内，磁场方向垂直于导轨平面向里，磁感应强度B=1.0T．现让MN杆在恒定拉力作用下由静止开始向上加速运动，运动位移x=0.1m时MN杆达到最大速度，此时PQ杆对绝缘平台的压力恰好为零．（g取l0m/s2）求：（1）MN杆的最大速度v m为多少？（2）当MN杆加速度达到a=2m/s2时，PQ杆对地面的压力为多大？（3）MN杆由静止到最大速度这段时间内通过MN杆的电量为多少？12．（18分）足够长的光滑水平面离地面高度h=0.45m，质量均为m=1kg的物块A与长木板B叠放在一起，以v0=4m/s的速度与物块C发生弹性碰撞，取水平向右为正方向，碰撞后瞬间B板速度v1=﹣2m/s．已知A、B间动摩擦因数μ=0.1，g取10m/s2，当B板右端J边处在宽d=1m的PQ区域内时，B板就会受到一个水平向左的恒力F，使B板最终向左离开该区域，且A始终没有滑落B板．求：（1）B板右端J边刚进入边界P的速度v2；（2）物块C离开水平面做平抛运动的水平位移s；（3）讨论：F在不同的可能取值范围，B板右端J边处在PQ区域的时间t与恒力F的关系．如果F=5N，计算B板最终的速度v．【物理-选修3-3】（15分）13．（5分）下列说法正确的是（）A．布朗运动就是分子运动B．分子间表现为引力时，物体分子势能随体积增大而增大C．有些非晶体在一定条件下可以转化为晶体D．气体分子单位时间内与单位面积的容器器壁碰撞的次数与单位体积内的分子数和温度有关E．自然界凡是符合能量守恒定律的宏观过程都能自然发生14．（10分）如图所示，固定的绝热气缸内有一质量为m的“T”型绝热活塞（体积可忽略），距气缸底部h0处连接一U形管（管内气体的体积忽略不计）．初始时，封闭气体温度为T0，活塞距离气缸底部为1.5h0，两边水银柱存在高度差．已知水银的密度为ρ，大气压强为p0，气缸横截面积为S，活塞竖直部分长为1.2h0，重力加速度为g．试问：①初始时，水银柱两液面高度差多大？②缓慢降低气缸内封闭气体的温度，当U形管两水银面相平时封闭气体的温度是多少？2017年全国高考物理四模试卷参考答案与试题解析一、选择题：本大题共8小题，每小题6分．在每小题给出的四个选项中．1～4题只有一项符合题目要求．5～8题有多项符合题目要求．全部选对的得6分，选对但不全的得3分，有选错的得0分．1．（6分）下列说法正确的是（）A．开普勒经过数十年的天文观测，并潜心研究，发现了行星运动的三大定律B．牛顿发现了万有引力定律，并测出了引力常量C．汤姆逊发现了电子，并测出了电子的电量D．贝克勒耳发现了天然放射性现象，揭示了原子核有复杂的结构【解答】解：A、开普勒经过研究第谷的数十年的天文观测资料，发现了行星运动的三大定律．故A错误；B、牛顿发现了万有引力定律，卡文迪许测出了引力常量，故B错误；C、密立根通过著名的油滴实验测出了电子的电量，故C错误；D、贝克勒耳发现了天然放射性现象，揭示了原子核有复杂的结构，故D正确；故选：D2．（6分）如图所示，弹簧秤一端固定在墙壁上，另一端与小木块A相连，当用力加速抽出长木板B的过程中，观察到弹簧秤的示数为3.0N，若匀速抽出木板B，弹簧秤的示数大小（）A．一定大于3.0N B．一定小于3.0N C．一定等于3.0N D．一定为零【解答】解：当用力加速抽出木板B时，A物体保持静止，故可知A受B的摩擦力f=F=3.0N；因A对B物体的压力不变，故A、B间的摩擦力不会发生变化，故匀速拉动时摩擦力也为3.0N；物体A在弹簧秤的作用下仍保持静止，故弹簧秤对A的拉力仍为3.0N，即弹簧秤的示数大小仍等于3.0N；故选C．3．（6分）甲、乙两车某时刻由同一地点沿同一方向开始做直线运动，若以该时刻作为计时起点，得到两车的位移﹣时间（x﹣t）图象如图所示，则下列说法正确的是（）A．t1时刻甲车加速度大于乙车加速度B．甲车追上乙车以前t1时刻两车相距最远C．0～t1时间内，乙车的平均速度等于甲车的平均速度D．t1时刻两车的速度刚好相等【解答】解：A、根据图象的斜率等于速度，斜率绝对值越大速度越大，则知甲车的速度不变，而乙车的速度增大，所以t1时刻甲车加速度小于乙车加速度．故A错误．B、两车在同一时刻由同一地点沿同一方向开始做直线运动，经过时间t1位移又相等，说明在t1时刻乙车刚好从后面追上甲车，故B错误．C、0到t1时间内，甲乙两车位移相等，根据平均速度等于位移除以时间可知，0到t1时间内，乙车的平均速度等于甲车的平均速度，故C正确．D、根据图象的斜率等于速度，斜率绝对值越大速度越大，则知，t1时刻乙车的速度比甲车的速度大，故D错误；故选：C4．（6分）如图所示，一边长为L的立方体绝缘体上均匀分布着电荷量为Q的电荷，在垂直于左右面且过立方体中心O的轴线上有a、b、c三个点，a和b、b 和O、O和c间的距离均为L，在a点处固定有一电荷量为q（q＜0）的点电荷．已知b点处的场强为零，则c点处场强的大小为（k为静电力常量）（）A．k B．k C．k D．k【解答】解：电荷量为q的点电荷在b处产生电场强度大小为E=k，方向向左．由于在b点处的场强为零，所以立方体金属板和点电荷在b点处产生的电场强度大小相等，方向相反，则金属板在b处产生电场强度大小也为k，方向向右．根据对称性可得：金属板在c处产生电场强度大小为k，方向向左．而电荷量为q的点电荷在c处产生电场强度为：E′=k=k，方向向左，所以c点处场强的大小为：E c=E+E′=k，故D正确，ABC错误；故选：D．5．（6分）如图，有一理想变压器，原副线圈的匝数比为1：n，原线圈接正弦交流电，电压为U，输出端接有一个交流电流表和一个电动机．电动机线圈电阻为R，当输入端接通电源后，电流表读数为I，电动机带动一质量为m的重物匀速上升，重力加速度为g．下列判断正确的是（）A．原线圈中的电流的有效值为nIB．电动机消耗的功率为I2RC．变压器的输入功率为D．物体匀速上升的速度为【解答】解：A、变压器电流之比等于线圈匝数的反比，故I1：I2=n：1；解得：I1=nI，故A正确；B、电动机消耗的功率P=UI，一定大于电动机内阻上消耗的热功率，故B错误；C、变压器不会改变功率大小，由P=UI可知，输入功率P=nUI，故C错误；D、电动机输出功率P出=P﹣I2R，再根据P=mgv可知，物体上升的速度v==，故D正确．故选：AD．6．（6分）如图所示，某同学将一块橡皮用光滑细线悬挂于O点，用一枝铅笔贴着细线中点的左侧以速度v水平向右匀速移动．则在铅笔移动到图中虚线位置的过程中（）A．细线绕O点转动的角速度变小B．细线绕O点转动的角速度不断增大C．橡皮的运动轨迹为曲线D．橡皮处于超重状态=vcosθ【解答】解：AB、根据运动的合成与分解，则有，垂直绳子方向的速度为：v⊥而半径为r=，那么角速度为：ω==，而θ逐渐增大，因此角速度减小，故A正确，B错误；CD、由图，并结合几何关系，则有：v绳=vsinθ，因v不变，当θ逐渐增大，因此绳子速度增大，向上加速；依据运动的合成，可知，橡皮的运动轨迹为曲线，而处于超重状态，故CD正确；故选：ACD．7．（6分）如图所示，同步卫星与地心的距离为r，运行速率为v1，向心加速度为a1；地球赤道上的物体随地球自转的向心加速度为a2，第一宇宙速度为v2，地球半径为R，则下列比值正确的是（）A．=B．=（）2C．=D．=【解答】解：A、因为地球同步卫星的角速度和地球赤道上的物体随地球自转的角速度相同，由a1=ω2r，a2=ω2R得：=，故A正确、B错误；C、对于地球同步卫星和以第一宇宙速度运动的近地卫星，由万有引力提供做匀速圆周运动所需向心力得到：=，=解得：=，故D正确，C错误；故选：AD．8．（6分）如图所示，在一个边长为a的正六边形区域内存在磁感应强度为B，方向垂直于纸面向里的匀强磁场，一个比荷为的正粒子，从A点沿AD方向以一定的速度射入匀强磁场区域，粒子在运动过程中只受磁场力作用；已知粒子从ED边上的某一点垂直ED边界飞出磁场区域．则（）A．粒子进入磁场区域的初速度大小为B．粒子在磁场区域内运动的时间t=C．粒子在磁场区域内运动的半径R=2aD．若改变B和初速度的大小，使该粒子仍从ED边界垂直飞出磁场区域，则粒子在磁场区域内运动的路程不变【解答】解：画出带电粒子在磁场中运动的轨迹如图所示，由题意及速度方向确定轨迹圆的圆心在O点，连接AE，由几何关系确定各角度关系如图所标．兹力提供向心力，从而求得．所以选项A错误．B、粒子在磁场中运动的时间t=，所以选项B错误．C、由A选项的计算可知：带电粒子在磁场中的半径r=OA=，所以选项C正确．D、若改变粒子初速度的大小和B的大小，仍使粒子从ED边界垂直飞出磁场区域，通过画图知道带电粒子在磁场中的运动轨迹不变，所以路程也不变．所以选项D正确．故选：CD二、非选择题：（一）必考题：9．（6分）为了探究质量一定时加速度与力的关系，一同学设计了如图1所示的实验装置．其中M为带滑轮的小车的质量，m为砂和砂桶的质量．（滑轮质量不计）A．用天平测出砂和砂桶的质量B．将带滑轮的长木板右端垫高，以平衡摩擦力C．小车靠近打点计时器，先接通电源，再释放小车，打出一条纸带，同时记录弹簧测力计的示数D．改变砂和砂桶的质量，打出几条纸带E．为减小误差，实验中一定要保证砂和砂桶的质量m远小于小车的质量M （2）该同学在实验中得到如图2所示的一条纸带（两计数点间还有两个点没有画出），已知打点计时器采用的是频率为50Hz的交流电，根据纸带可求出小车的加速度为 1.3m/s2（结果保留两位有效数字）．（3）以弹簧测力计的示数F为横坐标，加速度为纵坐标，画出的图3a﹣F图象是一条直线，图线与横坐标的夹角为θ，求得图线的斜率为k，则小车的质量为．【解答】解：（1）A、本题拉力可以由弹簧测力计测出，不需要用天平测出砂和砂桶的质量，也就不需要使小桶（包括砂）的质量远小于车的总质量，故A错误，E错误．B、该题是弹簧测力计测出拉力，从而表示小车受到的合外力，故需要将带滑轮的长木板右端垫高，以平衡摩擦力，故B正确；C、打点计时器运用时，都是先接通电源，待打点稳定后再释放纸带，该实验探究加速度与力和质量的关系，要记录弹簧测力计的示数，故C正确；D、改变砂和砂桶质量，即改变拉力的大小，打出几条纸带，研究加速度随F变化关系，故D正确；故选：BCD．（2）由于两计数点间还有两个点没有画出，计数点间的时间间隔：t=0.06s，由△x=aT2可知，加速度：a==≈1.3m/s2；（3）对a﹣F图来说，图象的斜率表示小车质量的倒数，，故小车质量为m=．此题，弹簧测力计的示数F=F合故答案为：（1）BCD；（2）1.3；（3）．10．（9分）某同学用伏安法测一节干电池的电动势和内阻，现备有下列器材：A．被测干电池一节B．电流表：量程0～0.6A，内阻约为0.3ΩC．电流表：量程0～3A，内阻约为0.1ΩD．电压表：量程0～3V，内阻未知E．电压表：量程0～15V，内阻未知F．滑动变阻器：0～10Ω，2AG．滑动变阻器：0～100Ω，1AH．开关、导线若干伏安法测电池电动势和内阻的实验中，由于电流表和电压表内阻的影响，测量结果存在系统误差．在现有器材的条件下，要尽可能准确地测量电池的电动势和内阻．（1）在上述器材中请选择适当的器材：ABDFH（填写选项前的字母）；（2）实验电路图应选择图中的乙（填“甲”或“乙”）；（3）根据实验中电流表和电压表的示数得到了如图丙所示的U﹣I图象，则在修正了实验系统误差后，干电池的电动势E= 1.5V，内电阻r= 1.0Ω．【解答】解：（1）在上述器材中请选择适当的器材：A．被测干电池一节为了读数准确，所以选择B．电流表：量程0～0.6A，D．电压表：量程0～3V，滑动变阻器阻值较小有利于电表的数值变化，减小误差，故选F．滑动变阻器，H．开关、导线若干（2）测量电电动势和内阻的时候，由于电源的内阻是很小的，若采用甲图的接法，由于电流表内阻的影响，会使测量电阻偏大，为了减小内阻的测量误差，实验时应选用电路图乙．（3）由U﹣I图可知，电源的电动势为：E=1.50V；内电阻为：r===1.0Ω；故答案为：（1）ABDFH；（2）乙；（3）1.5；1.0．11．（14分）如图所示，两根竖直固定的足够长的金属导轨cd和ef相距L=0.2m，另外两根水平金属杆MN和PQ的质量均为m=10﹣2kg，可沿导轨无摩擦地滑动，MN杆和PQ杆的电阻均为R=0.2Ω（竖直金属导轨电阻不计），PQ杆放置在水平绝缘平台上，整个装置处于匀强磁场内，磁场方向垂直于导轨平面向里，磁感应强度B=1.0T．现让MN杆在恒定拉力作用下由静止开始向上加速运动，运动位移x=0.1m时MN杆达到最大速度，此时PQ杆对绝缘平台的压力恰好为零．（g取l0m/s2）求：（1）MN杆的最大速度v m为多少？（2）当MN杆加速度达到a=2m/s2时，PQ杆对地面的压力为多大？（3）MN杆由静止到最大速度这段时间内通过MN杆的电量为多少？【解答】解：（1）最大速度时PQ杆受力平衡有：BIL=mg由闭合电路欧姆定律得：E=I•2RMN杆切割磁感线，产生的电动势为：E=BLv m联立得最大速度为：v m===1m/s对于MN杆有：F=BIL+mg=2mg=2×10﹣2×10N=0.2N（2）对MN杆应用牛顿第二定律得：F﹣mg﹣B I1L=ma1PQ杆受力平衡有：F N+BI1L=mg得：F N=2mg﹣F+ma=ma=10﹣2×2N=2×10﹣2N（3）位移x内回路中产生的平均电动势：=感应电流为：通过MN杆的电量为：q=I′△t得：q==C=0.05C答：（1）MN杆的最大速度v m为1m/s．2﹣2（3）MN杆由静止到最大速度这段时间内通过MN杆的电量为0.05C．12．（18分）足够长的光滑水平面离地面高度h=0.45m，质量均为m=1kg的物块A与长木板B叠放在一起，以v0=4m/s的速度与物块C发生弹性碰撞，取水平向右为正方向，碰撞后瞬间B板速度v1=﹣2m/s．已知A、B间动摩擦因数μ=0.1，g取10m/s2，当B板右端J边处在宽d=1m的PQ区域内时，B板就会受到一个水平向左的恒力F，使B板最终向左离开该区域，且A始终没有滑落B板．求：（1）B板右端J边刚进入边界P的速度v2；（2）物块C离开水平面做平抛运动的水平位移s；（3）讨论：F在不同的可能取值范围，B板右端J边处在PQ区域的时间t与恒力F的关系．如果F=5N，计算B板最终的速度v．【解答】解：（1）B、C碰后，以A、B系统为研究对象，以向右为正方向，由动量守恒定律得：mv0+mv1=2mv2，解得，J边进入PQ区域的速度v2=1m/s；（2）B、C发和弹性碰撞，设C质量为m c，碰后速度为v c，以向右为正方向，由动量守恒定律得：mv0=mv1+m c v c，由机械能守恒定律得：mv02=mv12+m c v c2，解得：v1=﹣2m/s，m c=3kg，v c=2m/s，C做平抛运动：h=gt2，s=v c t，解得：s=0.6m；（3）设J边进入PQ区域，刚好能到达Q边界：v t=0，由速度位移公式可得：v t2﹣v22=2ad，解得：a=0.5m/s2，设J边进入PQ区域，A、B恰好能一起做匀变速运动，由牛顿第二定律得，A有最大加速度a m=μg，a m=1m/s2，由牛顿第二定律得：F2=2ma=2×1×1=2N，讨论：当1 N＜F≤2 N A、B一起匀变速运动，加速度a1=，进入及返回的过程互逆，所以t1==，当F＞2N，A、B发生相对滑动，B的加速度a2=，进入及返回的过程互逆，所以：t2==，F=5N，t=0.5s，B板右端J边离开P，此时A的速度：v A=v2﹣a m t，解得：v A=0.5m/s，此后，A、B系统动量守恒，以A的初速度方向为正方向，由动量守恒定律得：m（﹣v2）+mv A=2mv，解得：v=﹣0.25m/s，方向向左；答：（1）B板右端J边刚进入边界P的速度v2=1m/s；（2）物块C离开水平面做平抛运动的水平位移为0.6m；（3）当1N＜F≤2N时，t1==，当F＞2N时，t2==，当F=5N时，v=0.25m/s，方向向左．【物理-选修3-3】（15分）13．（5分）下列说法正确的是（）A．布朗运动就是分子运动B．分子间表现为引力时，物体分子势能随体积增大而增大C．有些非晶体在一定条件下可以转化为晶体D．气体分子单位时间内与单位面积的容器器壁碰撞的次数与单位体积内的分子数和温度有关E．自然界凡是符合能量守恒定律的宏观过程都能自然发生【解答】解：A、布朗运动是悬浮在液体中固体微粒的运动，是由于其周围液体分子的碰撞形成的，故布朗运动是液体分子无规则热运动的反映，但并不是液体分子的无规则运动．故A错误．B、当分子力表现为引力时，分子距离增大时，分子引力做负功，分子势能增加．故C、晶体和非晶体区别在于内部分子排列，有些通过外界干预可以相互转化，如把晶体硫加热熔化（温度超过300℃）再倒进冷水中，会变成柔软的非晶硫，再过一段时间又会转化为晶体硫，故C正确．D、根据气体压强的微观意义可知，气体分子单位时间内与单位面积的容器器壁碰撞的次数与单位体积内的分子数和温度有关．故D正确；E、根据热力学第二定律可知，自然界中与热现象有关的过程都有一定的方向性．故E错误．故选：BCD14．（10分）如图所示，固定的绝热气缸内有一质量为m的“T”型绝热活塞（体积可忽略），距气缸底部h0处连接一U形管（管内气体的体积忽略不计）．初始时，封闭气体温度为T0，活塞距离气缸底部为1.5h0，两边水银柱存在高度差．已知水银的密度为ρ，大气压强为p0，气缸横截面积为S，活塞竖直部分长为1.2h0，重力加速度为g．试问：①初始时，水银柱两液面高度差多大？②缓慢降低气缸内封闭气体的温度，当U形管两水银面相平时封闭气体的温度是多少？【解答】解：①被封闭气体压强：p=p 0+=p0+ρgh，初始时，液面高度差为：h=；②降低温度直至液面相平的过程中，气体先等压变化，后等容变化．初状态：p=p0+，V1=1.5h0 s，T1=T02分末状态：p2=p0，V2=1.2h0 s，T2=？根据理想气体状态方程得：=，解得：T2=；答：①初始时，水银柱两液面高度差是；②缓慢降低气缸内封闭气体的温度，当U形管两水银面相平时封闭气体的温度是．。

SYS201310282021一、选择题详细信息1. 难度：中等某物体在运动过程中，如果（）A．机械能不守恒，则其运动状态一定变化B．所受的合外力恒定不变，它一定是做直线运动C．所受合外力不为零，它的动能一定变化D．做匀加速直线运动，它的机械能可能守恒SYS20131028202详细信息2. 难度：中等一个质点由静止开始沿直线运动，速度随位移变化的图线如图所示，关于质点的运动下列说法正确的是（）A．质点做匀速直线运动B．质点做匀加速直线运动C．质点做加速度逐渐增大的加速运动D．质点做加速度逐渐减小的加速运动SYS20131028202详细信息3. 难度：中等半导体指纹传感器：在一块半导体基板上阵列了10万金属颗粒，传感器阵列的每一点是一个金属电极，充当电容器的一极，其外面是绝缘的表面．手指贴在其上与其构成了电容器的另一极，由于手指指纹深浅不同，嵴和峪与半导体电容感应颗粒形成的电容值大小不同，其工作过程是通过对电容感应颗粒预先充电到某一参考电压，然后对每个电容的放电电流进行测量，设备将采集到不同的数值汇总，也就完成了指纹的采集，则（）A．指纹的嵴处与半导体基板上对应的金属颗粒距离近，电容小B．指纹的峪处与半导体基板上对应的金属颗粒距离远，电容小C．对每个电容感应颗粒都充电至某一参考电压时，在手指靠近时，各金属电极电量减小D．对每个电容感应颗粒都充电至某一参考电压时，在手指远离时，各金属电极均处于充电状态SYS20131028202详细信息4. 难度：中等有两个电源1和2，电动势和内电阻分别为E1、r1和E2、r2，阻值R相同的两个电阻分别接到两电源两端时，电阻R消耗的电功率分别是P1、P2，则（）A．若E1＞E2，r1=r2，不论R大小如何，一定是P1＞P2B．若E1=E2，r1＞r2，不论R大小如何，一定是P1＞P2C．若E1＞E2，r1＞r2，不论R大小如何，不可能P1=P2D．若E1=kE2，r1=kr2（k≠1），不论R大小如何，一定是P1=P2 SYS20131028202详细信息5. 难度：中等如图所示，一半径为R的均匀带正电圆环水平放置，环心为O点，质量为m的带正电的小球从O点正上方h高的A点静止释放，并穿过带电环，关于小球从A到A关于O的对称点A′过程加速度（a）、重力势能（EpG）、机械能（E）、电势能（Ep电）随位置变化的图象一定错误的是（取O点为坐标原点且重力势能为零，向下为正方向，无限远电势为零）（）A．B．C．D．SYS20131028202详细信息6. 难度：中等一颗科学资源探测卫星的圆轨道经过地球两极上空，运动周期为T=1.5h，某时刻卫星经过赤道上A城市上空．已知：地球自转周期T（24h），地球同步卫星轨道半径r，万有引力常量为G，根据上述条件（）A．可以计算卫星绕地球运动的圆轨道半径B．可以计算地球的质量C．可以计算地球表面的重力加速度D．可以断定，再经过12h卫星第二次到达A城市上空SYS20131028202详细信息7. 难度：中等某同学自制变压器，在做副线圈时，将外表涂有绝缘层的导线对折后并在一起在铁芯绕n2圈，导线的两个端头为a、b，从导线对折的中点引出了一个c接头，连线成如图所示的电路（线圈电阻不计）．已知原线圈匝数为n1，原线圈的输入电压为u1=Usint，则下列结论正确的是（）A．K打到b时，V表读数为B．K打到b时，R中电流为零C．K打到c时，V表读数为D．K打到c时，R的电功率为SYS20131028202详细信息8. 难度：中等如图所示，在水平地面上O点正上方不同高度的A、B两点分别水平抛出一小球，如果两球均落在同一点C上，则两小球（）A．落地的速度大小可能相等B．落地的速度方向可能相同C．落地的速度大小不可能相等D．落地的速度方向不可能相同SYS20131028202详细信息9. 难度：中等一对平行金属板长为L，两板间距为d，质量为m，电荷量为e的电子从平行板右侧以速度v沿两板的中线不断进入平行板之间，两板间所加交变电压uAB如图所示，交变电压的周期T=，已知所有电子都能穿过平行板，且最大偏距的粒子刚好从极板的边缘飞出，不计重力作用，则（）A．所有电子都从右侧的同一点离开电场B．所有电子离开电场时速度都是vC．t=0时刻进入电场的电子，离开电场时动能最大D．t=时刻进入电场的电子，在两板间运动时最大侧位移为SYS201310282022二、解答题详细信息10. 难度：中等利用气垫导轨探究弹簧的弹性势能与形变量的关系，在气垫导轨上放置一带有遮光片的滑块，滑块的一端与轻弹簧贴近，弹簧另一端固定在气垫导轨的一端，将一光电门P固定在气垫导轨底座上适当位置（如图甲），使弹簧处于自然状态时，滑块向左压缩弹簧一段距离，然后静止释放，与光电门相连的光电计时器可记录遮光片通过光电门时的挡光时间，可计算出滑块离开弹簧后的速度大小．实验步骤如下：①用游标卡尺测量遮光片的宽度d；②在气垫导轨上通过滑块将弹簧压缩x1，滑块静止释放．由光电计时器读出滑块第一次通过光电门时遮光片的挡光时间t1；③利用所测数据求出滑块第一次通过光电门时的速度v和动能mv2；④增大弹簧压缩量为x2、x3、…重复实验步骤②③，记录并计算相应的滑块动能mv2，如下表所示：弹簧压缩量x（cm）0.5 1.0 1.5 2.0 2.5 3.0x2 0.25 1.00 2.25 4.00 6.25 9.000.49m 1.95m 4.40m 7.82m 12.22m 17.60m 动能mv2（1）测量遮光片的宽度时游标卡尺读数如图乙所示，读得d= ______ cm；（2）在两坐标系中分别作出mv2-x和mv2-x2图象；（3）由机械能守恒定律，Ep=mv2，根据图象得出结论是 ______ ．SYS20131028202详细信息11. 难度：中等测量一未知电阻的阻值．（1）某同学首先用多用电表粗测电阻的大小，将多用表选择开关置于×10Ω挡，调零后，将红黑表笔分别接电阻两端，发现指针读数如图甲所示，则所测阻值为______ Ω．（2）接着该同学计划用VA法准确测量电阻的阻值，提供的实验器材有：8V直流电源；电压表（0～10V，内阻约20kΩ）；电流表（0～50mA，内阻约10Ω）；滑动变阻器（0～20Ω，1A）；开关和导线．请根据实验要求和提供的器材，参考下面未完全连接好的实物电路在下面虚线方框内画出实验电路图（图乙），并完成下面实物电路（图丙）未连接的导线．（3）在上述（2）的实验中，连接好电路后，闭合开关，发现电流表和电压表皆没有读数，该同学用多用电表检查电路故障．他的操作如下：选用多用电表的直流电压挡，将红、黑表笔分别接在：电源正负极间；变阻器电阻丝的两端；电流表“-”接线柱和电压表“+”接线柱之间，结果多用电表的指针均发生偏转，则可能是连接 ______ 之间的导线发生了断路．（4）实验中移动变阻器滑动头，记下多组电流表、电压表读数（U，I），然后在坐标纸上作出UI图线，图线的 ______ 大小表示待测电阻阻值．在这个实验中，测量值 ______ 真实值．（填“＞”“=”或“＜”）SYS20131028202详细信息12. 难度：中等选做题：请从A、B和C三小题中选定两小题作答，如都作答，则按A、B两小题评分．A．（选修模块33）（1）下列说法正确的是 ______ ．A．当两个分子间的分子势能增大时，分子间作用力一定减小B．大量分子的集体行为是不规则的，带有偶然性C．晶体和非晶体在一定的条件下可以转化D．人类利用能源时，是将高品质的能量释放出来并最终转化为低品质的内能（2）一定质量的理想气体，体积由V1压缩至V2，第一次是经过一个等温过程，最终气体压强是p1、气体内能是E1；第二次是经过一个等压过程，最终气体压强是p2、气体内能是E2；则p1 ______ p2，E1 ______ E2．（填“＞”“=”或“＜”）（3）当把一滴用酒精稀释过的油酸滴在水面上时，油酸就在水面上散开，油酸分子就立在水面上，形成单分子层油膜，现有按酒精与油酸的体积比为m：n 配制好的油酸酒精溶液置于容器中，还有一个装有约2cm深水的浅盘，一支滴管，一个量筒．现用滴管从量筒中取V体积的溶液，让其自由滴出，全部滴完共为N滴．①用滴管将一滴油酸酒精溶液滴入浅盘，待油酸薄膜稳定后，将薄膜轮廓描绘在坐标纸上，如图甲所示．（已知坐标纸上每个小方格面积为S，求油膜面积时，半个以上方格面积记为S，不足半个舍去）则油膜面积为 ______ ．②求出估算油酸分子直径的表达式．B．（选修模块34）（1）下列说法正确的是 ______ ．A．测定某恒星特定元素发出光的频率，对比地球上该元素的发光频率，可以推算该恒星远离地球的速度B．无线电波没有偏振现象C．红外线比无线电波更容易发生干涉和衍射现象D．在一个确定的参考系中观测，运动物体上物理过程的时间进程跟物体运动速度有关（2）在“研究单摆周期与摆长的关系”实验中，摆的振幅不要太大，摆线要细些、伸缩性要小，线的长度要尽量 ______ （填“长些”或“短些”）．悬点要固定，摆长是悬点到 ______ 的距离．（3）如图乙，为一圆柱中空玻璃管，管内径为R1，外径为R2，R2=2R1．一束光线在圆柱横截面内射向玻璃管，为保证在内壁处光不会进入中空部分，问入射角i应满足什么条件？C．（选修模块35）（1）存在下列事实：①一对高能的γ光子相遇时可能产生一对正负电子；②一个孤立的γ光子不论其频率多高都不可能产生一对正负电子；③一个高能的γ光子经过重核附近时可能产生一对正负电子；④原子核发生变化时，只发射一些特定频率的γ光子．关于上述事实下列说法正确的是（电子质量me，光在真空中速度为c，普朗克常量为h） ______ ．A．事实①表明，微观世界中的相互作用，只要符合能量守恒的事件就一定能发生B．事实②说明，动量守恒定律和能量守恒定律是自然界的普遍规律C．事实③中，由于外界重核的参与，系统动量不守恒，而γ光子的频率需满足ν≥D．事实④中表明，原子核的能级也是不连续的（2）本身不是易裂变材料，但是一种增殖材料，它能够吸收慢中子变成，然后经过 ______ 次 ______ 衰变转变为易裂变材料铀的同位素．（3）如图丙为通过某光电管的光电流与两极间电压的关系，当用光子能量为4.5eV的蓝光照射光电管的阴极K时，对应图线与横轴的交点U1=-2.37V．（以下计算结果保留两位有效数字）①求阴极K发生光电效应的极限频率．②当用光子能量为7.0eV的紫外线持续照射光电管的阴极K时，测得饱和电流为0.32μA，求阴极K单位时间发射的光电子数．SYS20131028202详细信息13. 难度：中等如图甲所示，水平天花板下悬挂一光滑的轻质的定滑轮，跨过定滑轮的质量不计的绳（绳承受拉力足够大）两端分别连接物块A和B，A的质量为m，B的质量m是可以变化的，当B的质量改变时，可以得到A加速度变化图线如图乙所示，不计空气阻力和所有的摩擦，A加速度向上为正．（1）求图乙中a1、a2和m1的大小．（2）根据牛顿定律和运动学规律，证明在A和B未着地或与滑轮接触时，AB 系统机械能守恒．（3）若m=0.8kg，m=1.2kg，AB开始都在离水平地面H=0.5m处，由静止释放AB，且B着地后不反弹，求A上升离水平地面的最大高度．（g取10m/s2）SYS20131028202详细信息14. 难度：中等如图所示，在坐标系xOy第二象限内有一圆形匀强磁场区域（图中未画出），磁场方向垂直xOy平面．在x轴上有坐标（-2l，0）的P点，三个电子a、b、c以相等大小的速度沿不同方向从P点同时射入磁场区，其中电子b射入方向为+y方向，a、c在P点速度与b速度方向夹角都是θ=．电子经过磁场偏转后都垂直于y轴进入第一象限，电子b通过y轴Q点的坐标为y=l，a、c到达y轴时间差是t．在第一象限内有场强大小为E，沿x轴正方向的匀强电场．已知电子质量为m、电荷量为e，不计重力．求：（1）电子在磁场中运动轨道半径和磁场的磁感应强度B．（2）电子在电场中运动离y轴的最远距离x．（3）三个电子离开电场后再次经过某一点，求该点的坐标和先后到达的时间差△t．SYS20131028202详细信息15. 难度：中等如图所示存在范围足够大的磁场区，虚线OO′为磁场边界，左侧为竖直向下的匀强磁场，磁感应强度为B1，右侧为竖直向上的磁感应强度为B2的匀强磁场区，B1=B2=B．有一质量为m且足够长的U形金属框架MNPQ平放在光滑的水平面上，框架跨过两磁场区，磁场边界OO′与框架的两平行导轨MN、PQ垂直，两导轨相距L，一质量也为m的金属棒垂直放置在右侧磁场区光滑的水平导轨上，并用一不可伸长的绳子拉住，绳子能承受的最大拉力是F，超过F绳子会自动断裂，已知棒的电阻是R，导轨电阻不计，t=0时刻对U形金属框架施加水平向左的拉力F让其从静止开始做加速度为a的匀加速直线运动．（1）求在绳未断前U形金属框架做匀加速运动t时刻水平拉力F的大小；绳子断开后瞬间棒的加速度．（2）若在绳子断开的时刻立即撤去拉力F，框架和导体棒将怎样运动，求出它们的最终状态的速度．（3）在（2）的情景下，求出撤去拉力F后棒上产生的电热和通过导体棒的电量．。

高考理综物理模拟试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。

2．选择题必须使用2B铅笔填涂；非选择题必须使用0.5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。

3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。

4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单项选择题1．在真空中某点固定一个带负电荷的金属小球A，可视为点电荷，所带电量Q ＝1.0×10－5 C，在离它10 cm处放置另一个带负电的检验电荷B，以下描述正确的是A．若规定无穷远处电势为零，则B所在的位置电势为负值B．将B向A靠近，则其电势降低，电势能减小C．A中所有电子所带电量之和为－1.0×10－5 CD．B所在的位置电场强度大小E＝9.0×106 N/C，方向与电荷B所受电场力方向相同，背离A2．用控制变量法,可以研究影响电荷间相互作用力的因素,如图所示, O是一个带电的物体,若把系在丝线上的带电小球先后挂在横杆上的P1,P2,P3等位置,可以比较小球在不同位置所受带电物体的作用力的大小,这个力的大小可以通过丝线偏离竖直方向的角度θ显示出来。

若物体O的电荷量用Q表示,小球的电荷量用q表示,物体与小球间距离用d表示,物体和小球之间的作用力大小用F表示。

则以下对该实验现象的判断正确的是( )A．保持Q,q不变,增大d,则θ变大,说明F与d有关B．保持Q,d不变,减小q,则θ变小,说明F与q有关C．保持Q,q不变,减小d,则θ变大,说明F与d成反比D．保持q,d不变,减小Q,则θ变小,说明F与Q成正比3．一辆汽车从车站以初速度为零匀加速直线开出一段时间之后，司机发现一乘客未上车，便紧急刹车做匀减速运动。

从开始启动到停止一共经历了10s，前进了15m，则在此过程中，汽车的最大速度为：A．1.5m/s B．4m/s C．3m/s D．无法确定4．如图所示，细线一端固定，另一端栓一小球，小球处于静止状态。

2017年江苏省高考物理试卷2017年江苏省高考物理试卷一、单项选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意．1．（3分）如图所示，两个单匝线圈a、b的半径分别为r和2r．圆形匀强磁场B的边缘恰好与a线圈重合，则穿过a、b两线圈的磁通量之比为（）A．1：1 B．1：2 C．1：4 D．4：12．（3分）如图所示，A、B两小球从相同高度同时水平抛出，经过时间t在空中相遇，若两球的抛出速度都变为原来的2倍，则两球从抛出到相遇经过的时间为（）A．t B．t C．D．，与3．（3分）一小物块沿斜面向上滑动，然后滑回到原处．物块初动能为Ek0斜面间的动摩擦因数不变，则该过程中，物块的动能E与位移x关系的图线是k（）A． B．C．D．4．（3分）如图所示，三块平行放置的带电金属薄板A、B、C中央各有一小孔，小孔分别位于O、M、P点．由O点静止释放的电子恰好能运动到P点．现将C 板向右平移到P′点，则由O点静止释放的电子（）A．运动到P点返回B．运动到P和P′点之间返回C．运动到P′点返回D．穿过P′点5．（3分）如图所示，一小物块被夹子夹紧，夹子通过轻绳悬挂在小环上，小环套在水平光滑细杆上，物块质量为M，到小环的距离为L，其两侧面与夹子间的最大静摩擦力均为F．小环和物块以速度v向右匀速运动，小环碰到杆上的钉子P后立刻停止，物块向上摆动．整个过程中，物块在夹子中没有滑动．小环和夹子的质量均不计，重力加速度为g．下列说法正确的是（）A．物块向右匀速运动时，绳中的张力等于2FB．小环碰到钉子P时，绳中的张力大于2FC．物块上升的最大高度为D．速度v不能超过二、多项选择题：本题共4小题，每小题4分，共计16分．每小题有多个选项符合题意．全部选对的得4分，选对但不全的得2分．错选或不答的得0分．6．（4分）“天舟一号”货运飞船于2017年4月20日在文昌航天发射中心成功发射升空，与“天宫二号”空间实验室对接前，“天舟一号”在距离地面约380km的圆轨道上飞行，则其（）A．角速度小于地球自转角速度B．线速度小于第一宇宙速度C．周期小于地球自转周期D．向心加速度小于地面的重力加速度7．（4分）某音响电路的简化电路图如图所示，输入信号既有高频成分，也有低频成分，则（）A．电感L1的作用是通高频 B．电容C2的作用是通高频C．扬声器甲用于输出高频成分 D．扬声器乙用于输出高频成分8．（4分）在x轴上有两个点电荷q1、q2，其静电场的电势φ在x轴上分布如图所示．下列说法正确有（）A．q1和q2带有异种电荷B．x1处的电场强度为零C．负电荷从x1移到x2，电势能减小D．负电荷从x1移到x2，受到的电场力增大9．（4分）如图所示，三个小球A、B、C的质量均为m，A与B、C间通过铰链用轻杆连接，杆长为L，B、C置于水平地面上，用一轻质弹簧连接，弹簧处于原长．现A由静止释放下降到最低点，两轻杆间夹角α由60°变为120°，A、B、C在同一竖直平面内运动，弹簧在弹性限度内，忽略一切摩擦，重力加速度为g．则此下降过程中（）A．A的动能达到最大前，B受到地面的支持力小于mgB．A的动能最大时，B受到地面的支持力等于mgC．弹簧的弹性势能最大时，A的加速度方向竖直向下D．弹簧的弹性势能最大值为mgL三、简答题：本题分必做题（第10、11题）和选做题（第12题）两部分，共计42分．请将解答填写在答题卡相应的位置．【必做题】10．（8分）利用如图1所示的实验装置探究恒力做功与物体动能变化的关系．小车的质量为M=200.0g，钩码的质量为m=10.0g，打点计时器的电源为50Hz的交流电．（1）挂钩码前，为了消除摩擦力的影响，应调节木板右侧的高度，直至向左轻推小车观察到．（2）挂上钩码，按实验要求打出的一条纸带如图2所示．选择某一点为O，一次每隔4个计时点取一个计数点．用刻度尺量出相邻计数点间的距离△x，记录在纸带上．计算打出各计数点时小车的速度v，其中打出计数点“1”时小车的速度v1= m/s．（3）将钩码的重力视位小车受到的拉力，取g=9.80m/s2，利用W=mg△x算出拉力对小车做的功W．利用Ek =Mv2算出小车动能，并求出动能的变化量△Ek．计算结果见下表．W/×10﹣3J 2.45 2.92 3.35 3.81 4.26△Ek/×10﹣3J2.31 2.733.12 3.614.00请根据表中的数据，在答题卡的方格纸上作出△Ek﹣W图象．（4）实验结果表明，△Ek总是略小于W．某同学猜想是由于小车所受拉力小于钩码重力造成的．用题中小车和钩码质量的数据可算出小车受到的实际拉力F= ．11．（10分）某同学通过实验制作一个简易的温控装置，实验原理电路图如图1所示，继电器与热敏电阻R1、滑动变阻器R串联接在电源E两端，当继电器的电流超过15mA 时，衔铁被吸合，加热器停止加热，实现温控．继电器的电阻约为20Ω，热敏电阻的阻值R t 与温度t 的关系如表所示t/℃30.0 40.0 50.060.0 70.0 80.0R 1/Ω199.5145.4108.181.862.949.1（1）提供的实验器材有：电源E 1（3V ，内阻不计）、电源E 2（6V ，内阻不计）、滑动变阻器R 1（0～200Ω）、滑动变阻器R 2（0～500Ω）、热敏电阻R t ，继电器、电阻箱（0～999.9Ω）、开关S 、导线若干．为使该装置实现对30～80℃之间任一温度的控制，电源E 应选用 （选填“E 1”或“E 2”），滑动变阻器R 应选用 （选填“R 1”或“R 2”）．（2）实验发现电路不工作．某同学为排查电路故障，用多用电表测量各接点间的电压，则应将如图2所示的选择开关旋至 （选填“A”、“B”、“C”或“D”）（3）合上开关S ，用调节好的多用电表进行排查，在图1中，若只有b 、c 间断路，则应发现表笔接入a 、b 时指针 （选填“偏转”或“不偏转”），接入a 、c 时指针 （选填“偏转”或“不偏转”）．（4）排除故障后，欲使衔铁在热敏电阻为50℃时被吸合，下列操作步骤正确顺序是 ．（填写各步骤前的序号）①将热敏电阻接入电路②观察到继电器的衔铁被吸合③断开开关，将电阻箱从电路中移除④合上开关，调节滑动变阻器的阻值⑤断开开关，用电阻箱替换热敏电阻，将阻值调至108.1Ω【选做题】本题包括A、B、C三小题，请选定其中两小题，并在相应的答题区域内作答．若多做，则按A、B两小题评分．A．[选修3-3]（12分）12．（2分）一定质量的理想气体从状态A经过状态B变化到状态C，其V﹣T图象如图所示．下列说法正确的有（）A．A→B的过程中，气体对外界做功B．A→B的过程中，气体放出热量C．B→C的过程中，气体压强不变D．A→B→C的过程中，气体内能增加13．（8分）（甲）和（乙）图中是某同学从资料中查到的两张记录水中炭粒运动位置连线的图片，记录炭粒位置的时间间隔均为30s，两方格纸每格表示的长度相同。

物理试卷 第1页（共22页） 物理试卷 第2页（共22页）绝密★启用前江苏省2017年普通高等学校招生全国统一考试物 理本试卷分为选择题和非选择题两部分。

满分120分,考试时间100分钟。

一、单项选择题：本题共5小题,每小题3分,共15分。

每小题只有一个选项符合题意。

1.如图所示，两个单匝线圈a 、b 的半径分别为r 和2r 。

圆形匀强磁场B 的边缘恰好与a 线圈重合,则穿过a 、b 两线圈的磁通量之比为( )A .1：1B .1：2C .1：4D .4：12.如图所示,A 、B 两小球从相同高度同时水平抛出,经过时间t 在空中相遇。

若两球的抛出速度都变为原来的2倍,则两球从抛出到相遇经过的时间为( )A .tBC .2tD .4t 3.一小物块沿斜面向上滑动,然后滑回到原处。

物块初动能为E ko ,与斜面间的动摩擦因数不变,则该过程中,物块的动能E k 与位移x 关系的图线是( )ABCD4.如图所示,三块平行放置的带电金属薄板A 、B 、C 中央各有一小孔,小孔分别位于O 、M 、P 点。

由O 点静止释放的电子恰好能运动到P 点。

现将C 板向右平移到P'点,则由O 点静止释放的电子( )A .运动到P 点返回B .运动到P 和P'点之间返回C .运动到P'点返回D .穿过P'点5.如图所示,一小物块被夹子夹紧,夹子通过轻绳悬挂在小环上,小环套在水平光滑细杆上。

物块质量为M ,到小环的距离为L ,其两侧面与夹子间的最大静摩擦力均为F 。

小环和物块以速度v 向右匀速运动,小环碰到杆上的钉子P 后立刻停止,物块向上摆动。

整个过程中,物块在夹子中没有滑动。

小环和夹子的质量均不计,重力加速度为g 。

下列说法正确的是()毕业学校_____________ 姓名________________ 考生号________________ ________________ ___________-------------在--------------------此--------------------卷--------------------上--------------------答--------------------题--------------------无--------------------效----------------A.物块向右匀速运动时,绳中的张力等于2FB.小环碰到钉子P时,绳中的张力大于2FC.物块上升的最大高度为2 2v gD.速度v二、多项选择题：本题共4小题,每小题4分,共计16分。

南京市金陵中学、江苏省海安高级中学、南京外国语学校高三年级第四次模拟考试物理试题一、单项选择题:本题共5小题，每小题3分，共计15分，每小题只有一个选项符合题意。

1. 为了纪念物理学家对科学的贡献，许多物理量的单位是用物理学家的名字来命名的，下列属于基本单位的是（）A. 牛顿B. 焦耳C. 库仑D. 安培【答案】D【点睛】解决本题的关键熟记单位制中的七个基本单位以及对应的物理量。

2. 如图所示，一个质量为的半球形物体放在倾角为的斜面上静止不动.若用通过球心的水平推力作用在物体上，物体仍静止在斜面上，斜面仍相对地面静止.已知，，取，则（）A. 地面对斜面的弹力不变B. 物体对斜面的作用力增加C. 物体受到斜面的摩擦力增加D. 地面对斜面的摩擦力增加【答案】A【解析】以整体为研究对象，力F的是水平的，所以不影响竖直方向的受力，地面对斜面的弹力大小不变，故A正确；没有施加力F时根据平衡条件A受斜面作用力与重力等大反向，即大小为40N，根据牛顿第三定律物体A 对斜面的作用力为40N反向向下.施加力F后物体A对斜面的作用力如图：，可以看出物体对斜面的作用力不是增加10N，故B错误；没有施加力F时，对物体受力分析：根据平衡条件：f=mgsinθ=4×10×0.6=24N施加力F后，对物体受力分析，如图：根据平衡条件，在斜面方向：f′+Fcosθ=mgsinθ代入数据解得：f′=16N故物体受到斜面的摩擦力减少：=24N﹣16N=8N，故C错误；以整体为研究对象，水平方向增加了10N的力F，根据平衡条件得地面对斜面的摩擦力增加10N．故D错误。

故选：A。

【点睛】对没有施加力F时的半球进行受力分析，根据平衡条件求出物体受到的摩擦力；以整体为研究对象求出地面对斜面的摩擦力，然后进行比较．3. 如图所示，匝矩形闭合导线框处于磁感应强度大小为的水平匀强磁场中，线框面积为电阻为。

线框绕垂直于磁场的轴以角速度匀速转动，并与理想变压器原线圈相连，原副线圈匝数之比为，变压器副线圈接入一只额定电压为.电阻为的灯泡，灯泡正常发光。

南京市金陵中学、江苏省海安高级中学、南京外国语学校2020届高三年级第四次模拟考试物 理（满分120分，考试时间100分钟）第I 卷（选择题 共31分）一、单项选择题：本题共5小题，每小题3分，共计15分，每小题只有一个选项符合题意。

1.远距离输电模型如图所示，升压变压器、降压变压器均是理想的，原副线圈的匝数分别为n 1、n 2和n 3、n 4。

升压变压器输出电压为U ，输出电流为I ，两条输电线的总电阻为r ，降压变压器的输入电压为U 1，设用户为纯电阻负载。

则（）A. 用户消耗的电功率为IU 1B. 用户消耗的电功率为IUC. 12n n >D. 34n n < 【答案】A【解析】【详解】AB ．因是理想变压器，则其输入功率与输出功率相等，用户消耗的电功率为431P P U I ==故A 正确，B 错误；CD ．要是用户得到220V 的电压，故必须先经过升压变压器，在经过降压变压器，则有12n n <34n n >故C 、D 错误；故选A 。

2.2019年12月27日20时45分，我国长征五号运载火箭将“实践二十号”卫星送入近地点高度192千米、远地点高度6.8万千米的预定轨道。

已知地球半径约6400千米，地球同步轨道卫星离地高度约3.6万千米，“实践二十号”卫星在该轨道上运行周期最接近（ ）A. 1小时B. 10小时C. 24小时D. 30小时【答案】C【解析】【详解】远地点高度和近地点高度均为卫星距离地球表面的高度，根据开普勒第三定律可知3322()a R hT T+='解得3333()(0.64 3.6)2424h6.80.019220.64()2R hT Ta++'==⨯≈++⨯ABD错误，C正确。

故选C。

3.如图所示，在带正电的导体球A正下方放置接地的水平导体板B，在AB间一个液滴C恰好能静止于P点，B保持不动，若将球A竖直向上远离B板移动一段距离，则（）A. 液滴仍然保持静止B. 液滴竖直向下运动C. A球的电势保持不变D. A球与B板间电势差会减小【答案】B【解析】【详解】由于B板接地，整个导体板B的电势为零，因此带正电的导体球A和导体板B共同形成的电场与等量异种电荷形成的电场的正电荷部分形状相同，如图所示AB．若将球A竖直向上远离B板移动一段距离时，C点的电场强度减小，液滴受到的电场力减小，将向下运动，A错误，B正确；CD．A球向上运动的过程中，电场力做负功，电势能增加，由电势能的定义pE qϕ=可知A球的电势增加，由A BUϕϕ=-电势差增加，CD错误。

扬州市2017届高三考前调研测试物理试卷参考答案与评分标准一、单项选择题：本题共5小题，每小题3分，共15分．每小题只有一个．．．．选项符合题意．选对的得 3 分，错选或不答的得 0 分． 1．D 2．C 3．D 4．B 5．C 二、多项选择题：本题共 4 小题，每小题 4 分，共16 分．每小题有多个选项符合题意．全部选对的得 4 分，选对但不全的得 2 分，错选或不答的得 0 分． 6．AC 7．ABC 8．AD 9．CD三、简答题：本题分必做题（第10、11题）和选做题（第12题）两部分，共计42分．请将解答填写在答题卡相应的位置．10．（8分）（1）0.675 （2分） 错误！未找到引用源。

（2）等于（2分）、不需要（2分）（3）m gMd 22 （2分）11．（10分）（1）① A （2分）②滑动变阻器断路（2分）（2）如图所示（2分）（3）1.5(1.4~1.6) （1分） 1.17~1.75（1分） （4） 电压表分流（2分）12．A ．(选修模块3-3)(12分) （1）C （3分）；（2）1200、大于（每空2分）（3）316A Md N πρ=，d =3分）；Vn d Sη=，ndS V η=2分）B ．(选修模块3-4)(12分)（1）B （3分）（2）b ，a （每空2分）（3）①1m （3分） ②向左移动（2分） C ．(选修模块3-5)(12分)（1）BD （3分） （2）hmv ，2022mv E h+（每空2分）（3）①设复核速度为v ，由动量守恒得1012()m v m m v =+ 1012m v v m m =+（3分）②整个过程质量亏损1203m m m m m ∆=+--由爱因斯坦质能方程ΔE =Δmc 2得ΔE =(m 1+m 2-m 0-m 3)c 2 （2分）四、计算或论述题：本题共3小题，共47分．解答时应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能得分． 13．（15分）解析：（1）tL B t E 202=∆∆=φ tR L B R E I 202== （4分）感应电流的方向为a →d →c →b →a （1分） （2）202L B BS E m ωω== （2分）RL B R E R E P m 4220222)2/(ω=== （3分） （3）线圈平面转到与磁场方向夹角为60°时，RL B R L B i 202030sin 2ωω=︒=（3分） RL B L i B F 320022ω==安 （2分）14．（16分）解析：（1）221mv mgh = Rv m mg N 2=-)21(2Rhmg R v m mg N +=+= （2分）根据牛顿第三定律 )21(Rhmg N N +==' （1分） 方向：竖直向下（1分） （2）第一种可能：到达最高点，gR v ≥R mg mv mgh 2212⋅+=解得 R h 25≥ （3分）第二种可能：小球到达与圆心等高处mgR mgh =h =R所以 R h 25≥ 或 R h ≤（3分）（3）R R h 252<=，设小球将在C 点脱离轨道，此时N =0，Rv m mg C2sin =θ小球从A 点到C 点，根据机械能守恒)sin (2122θR R mg mv R mg C ++=⋅解得 32sin =θ gR gR v C 32sin ==θ （3分）小球在C 处斜抛，达到最高点时速度C C X v v v 32sin ==θ 小球从A 点到最高点，根据机械能守恒2212X mv h mg R mg +'=⋅解得 R h 2750=' （3分）15．（16分）解析：（1）从C 入射的为正电子 （1分）由动能定理 2021mv eU =（2分） 解得：em v U 220= （1分）（2）电子射入后的轨迹如图甲所示电子在Ⅰ、Ⅱ区域中运动时半径相同，设为r由r v m eBv 211=解得：d r = （2分）2m T eB π=（2分）对撞时间：eB mT t π2==（2分）（3）电子射入后的轨迹如图乙所示电子在Ⅰ区域中运动时半径d r =1，eB m T π21= 电子在Ⅱ区域中运动时半径d r 32=，eBm T π62=（2分） 62T eB m t ==∆π （2分）由几何关系︒=30θ，d r x 233cos 2==θ，d r d y 25sin 42=-=θ正负电子相撞的位置坐标为（d 233，d 25）（2。

2016年江苏省海安高中、南京外国语学校、金陵中学联考高考物理四模试卷一、选择题(1—5小题，每题3分，6—9小题，每题4分选对得4分，选对但不全2分，选错不得分，共31分）1．如图所示,小球A、B通过一条细绳跨过定滑轮连接，它们都穿在一根竖直杆上．当两球平衡时，连接两球的细绳与水平方向的分别为θ和2θ．假设装置中的各处摩擦均不计,则A、B球的质量之比为()A．2cosθ:1 B．1：2cosθC．tanθ：1 D．1：2sinθ2．远距离运输鸡蛋，为减少颠簸引起的破裂损失,通常将鸡蛋放置在如图所示的泡沫槽内．设一只鸡蛋质量为m，蛋壳能承受最大压力是F0，已知当地的重力加速度为g，为保证汽车在水平路面行驶时鸡蛋不致于损坏，汽车的刹车加速度不能超过（)A．﹣g B．g+C．D．3．如图所示,D是石墨烯稳压管，具有高度的稳定性，其作用是保证C、E两端电压U CE恒定不变，当流过稳定管的电流在20mA与5mA之间时，U CE稳定在10V上,设电源电压U=20V，R1=400Ω,为使U CE稳定在10V，负载电阻R2的取值可能是（)A．1000ΩB．2500ΩC．100Ω D．400Ω4．一物体运动位移s时间t图象如图所示，关于该物体的运动下列说法正确的是（）A．物体做曲线运动B．物体的运动速度逐渐减小C．合外力对物体做正功D．物体的机械能一定是逐渐减小的5．如图所示，带正电的绝缘薄板圆盘水平放置,圆盘中心O处有一小孔，虚线是通过圆心的竖直轴，A、B两点是竖直轴上与O点对称的两点，OA=OB=h,一质量m、带电+q的小球从A点出发,以某一初速度向下运动,当沿AO方向初速度v≥v0时,才能穿过圆孔O．已知重力加速度为g,则当小球在A点沿AO方向的初速度为v0时，下列结论正确的是(）A．小球过O点时加速度为零B．小球过B点时速度为2v0C．A到B过程合外力对小球做功为2mghD．O、A两点电势差U OA=6．今年3月17日，又一颗小行星撞上了被称为太阳系“吸尘器”的木星，木星是太阳系最大的行星，质量是地球质量的318倍，体积是地球的1316倍，到太阳距离是地球到太阳的5倍．某一时刻,太阳、地球和木星的空间位置示意图如图所示，则（)A．木星受到太阳引力小于太阳对地球的引力B．木星绕太阳加速度大于地球绕太阳的加速度C．木星绕太阳公转周期大于地球绕太阳公转周期D．小行星接近木星过程动能不断增大7．煤气灶点火所需的高压由如图所示装置产生，在铁芯MN上绕着两组彼此绝缘的线圈，其中用粗导线绕制、匝数较少的是初级线圈，用细导线绕制，匝数较多的是次级线圈．钢制弹簧片D上装有一小锤P,当电路中无电流时,弹簧片D与螺丝钉W接触．接通开关S，铁芯被磁化，小锤P被吸引，使得弹簧片D与螺丝钉分离,电路断开，铁芯失去磁性，小锤重新回到原来位置，电路又被接通，如此反复，在电路发生通断时，由于电磁感应，次级线圈将会产生高压，导致G、D间出现放电现象．关于该点火装置，下列说法正确的是()A．增大初级线圈电流,可使线圈周围的磁场增强B．增加次级线圈匝数，可增大次级线圈的感应电动势C．次级线圈中交变电压周期等于初级线圈中电流的通断周期D．小锤质量越大，通断时间间隔越短8．如图所示,在xOy平面坐标系第一象限内，在虚线OP与+x轴间的夹角为45°,OP与x轴间有方向垂直xOy平面向内、磁感应强度大小为B且范围足够大的匀强磁场．在t=0时刻，一束质量m、电荷量+q的粒子从原点O点沿+x方向同时射入磁场，它们的初速度大小不同、重力不计,假设不考虑粒子间的相互作用和影响，则（)A．所有粒子射出磁场时偏转角均为45°B．所有粒子同时从虚线OP上穿出磁场C．粒子在磁场中运动时，任一时刻所有粒子排列在一条直线上D．粒子在磁场中运动时，任一时刻不同速度粒子速度方向不同9．如图所示,从O点正上方A、B两点将两个相同小球1和2分别以速度v10、v20水平抛出，结果落在地面上同一点C，则下列结论正确的是(）A．两球运动时间t1＞t2B．两球抛出初速度v10＞v20C．在下落过程中重力做功的平均功率p1＞p2D．两球落地动能E A1=E A2二、简答题10．某实验小组利用如图1所示气垫导轨装置“验证钩码和滑块所组成的系统机械能守恒”（1）如图2所示，使用游标卡尺测量遮光条宽度，读数为mm．（2)实验前需要调节气垫导轨水平，操作过程是:①（选填“挂上"、“卸掉"）钩码,（选填“接通”、“关闭”)气源．②调节导轨底座旋钮，使得滑块能在导轨上静止,或滑块运动时通过两光电门遮光条遮光时间△t1△t2（选填“＞"、“=”或“＜”）（3)已知钩码质量m,滑块质量M,遮光条宽度d，数字计时器1和2读数为△t1、△t2，两光电门之间的距离为L，若在实验误差允许范围内满足等量关系，则系统机械能守恒．（4）关于上述实验，下列说法正确的是A．两光电门之间的距离要小一些B．钩码的质量应远小于滑块的质量C．滑轮应选用轻质的D．该装置也可用于研究匀变速运动．11．要测量某导电材料的电阻率，现有一只用该材料制成的圆柱形电阻R x（约400欧)，其他可供使用的测量器材如下：A．电压表V（3V，内阻未知）B．电流表A（20mA,r A=5Ω）C．电阻箱R0(0﹣9999Ω）D．滑动变阻器R1（0﹣10Ω2A）E．滑动变阻器R2（0﹣1000Ω0。
