热交换器原理与设计
热交换器是一种有效的能量转换装置，它可以在两个不同介质间进行热能传递，在许多设备和过程中扮演了重要角色，如冷却发动机、风扇冷却器、回热凝结器，电力发电厂余热冷却系统、冶金工业炉内传热装置等。
热交换器技术在发电厂、船舶、汽车、机场、计算机服务器等重要场合得到了广泛的应用，在机械工程、冶金、空调、石油等行业中也有很多应用。
热交换器的工作原理是，当两种不同的介质接近时，就会发生热量的传输，热量由低温介质传给高温介质，这就是热交换器所典型的热量传递效果。
热交换器设计主要包括三个方面：
1.设定热交换器参数：包括换热器结构、换热面积、热传导率、传热方式、冷热热质量流量等等。
2.选择换热材料：根据工艺要求与换热器的压力与温度，选择满足要求的材料，并按照要求的连接方式生产热交换器。
3.有限元模型分析或仿真分析：将换热器的结构参数输入有限元软件，模拟换热器的工作过程，根据仿真结果，优化换热器的结构与参数等，使其做到达到设计要求。
热交换器原理与设计
热交换器是一种用于传热的设备，广泛应用于工业生产、能源
领域以及日常生活中。
其作用是在两种流体之间传递热量，使它们
达到所需的温度。
热交换器的设计和运行原理对于提高能源利用效
率和保障设备安全稳定运行具有重要意义。
热交换器的原理是利用热传导的物理特性，通过将两种流体分
别置于不同的传热面上，使它们之间产生温度差，从而实现热量的
传递。
在热交换器中，传热面的设计和流体流动方式是影响传热效
率的关键因素。
此外，热交换器的设计还需要考虑流体的物性参数、流体流速、传热面积以及传热介质的选择等因素。
在热交换器的设计过程中，首先需要确定传热的需求，包括传
热量、传热温差等参数。
然后根据流体的性质和工艺要求选择合适
的传热面积和传热介质。
接下来是热交换器内部结构的设计，包括
传热面的布置方式、流体流动路径的设计等。
最后是对热交换器的
整体结构进行设计，包括支撑结构、连接方式、绝热措施等。
热交换器的设计需要综合考虑传热效率、成本、占地面积等因素。
为了提高传热效率，可以采用增加传热面积、改善流体流动方
式、优化传热介质等措施。
在降低成本方面，可以通过材料选择、结构设计等途径进行优化。
此外，合理设计热交换器的结构，可以减小占地面积，提高设备的整体性能。
总的来说，热交换器的设计是一个综合考虑传热效率、成本和结构合理性的工程问题。
通过科学合理的设计，可以提高能源利用效率，降低生产成本，保障设备的安全稳定运行。
因此，热交换器的设计对于工业生产和生活中的能源利用具有重要的意义。
热交换器的设计在工业制造领域，热交换器是一种常见的设备，用于加热、冷却和传热，例如在化学工程、石油工业、制冷和空调系统等领域。
热交换器可被定义为一个由多种不同材料制成的设备，它们可以将热量从一个介质传输到另一个介质，并实现温度的交换和控制，从而满足工业生产需求。
因此，一个优秀热交换器的设计对于提高生产效率和保证产品质量十分重要。
一般而言，一个热交换器主要由两部分组成：热传导面和流体通道，它们是直接影响热交换器性能的关键因素。
其中，热传导面负责向流体中传递热量，一般常采用金属材料，例如铜、铁和铝等。
流体通道则负责将流体从一个区域输送到另一个区域，一般有塑料和金属材料两种。
另外，热交换器还可以根据不同的工艺要求设计不同的结构形式，例如直角式、U形式、管式等，以便于满足不同的工业生产需要。
在设计热交换器时，需要考虑到以下因素：热交换器的传热效率、流体通道的结构和材料以及热传导面的材料。
传热效率是热交换器设计最关键的指标之一，可通过增加热传导面积来提高。
此外，对于流体通道的设计，需要充分考虑流体在管道中的流动状态，以便于保证流体畅通，避免热传导过程中的热阻；同时，选择合适材料也是有效提高热交换器性能的直接途径。
例如，在化工中使用的有机溶剂可能会对一些材料产生腐蚀，因此在热交换器设计时选择材料应特别注意。
除了传热效率和材料选择外，热交换器设计还需要考虑使用领域，并根据特定的行业需求进行调整。
例如，在化学工厂中，一些危险物质需要特殊处理方式。
此时，热交换器的结构和材料也需要根据化学要求进行调整。
一般可以采用包括耐腐蚀、耐压等一些特殊材料，如316L不锈钢、625镍基合金等。
在日益发展的工业生产领域，热交换器的设计直接影响到生产成本和工业品质。
随着工业领域不断发展，热交换器的应用也会不断普及，因此热交换器设计也将处于不断改进和提高的趋势。
相信随着科技的发展，热交换器的性能将不断提升，为各行各业的生产带来更加便捷、经济的解决方案。
绪论1.2.热交换器的分类：1）按照材料来分：金属的，陶瓷的，塑料的，是摸的，玻璃的等等2）按照温度状况来分：温度工况稳定的热交换器，热流大小以及在指定热交换区域内的温度不随时间而变；温度工况不稳定的热交换器，传热面上的热流和温度都随时间改变。
3）按照热流体与冷流体的流动方向来分：顺流式，逆流式，错流式，混流式4）按照传送热量的方法来分：间壁式，混合式，蓄热式恒在壁的他侧流动，两种流体不直接接触，热量通过壁面而进行传递。
过时，把热量储蓄于壁内，壁的温度逐渐升高；而当冷流体流过时，壁面放出热量，壁的温度逐渐降低，如此反复进行，以达到热交换的目的。
第一章1.Mc1℃是所需的热量，用W表示。
两种流体在热交换器内的温度变化与他们的热容量成反比；即热容量越大，流体温度变化越小。
2.W—对应单位温度变化产生的流动流体的能量存储速率。
4.顺流和逆流情况下平均温差的区别：在顺流时，不论W1、W2值的大小如何，总有μ＞０，因而在热流体从进口到出口的方向上，两流体间的温差△t总是不断降低；而对于逆流，沿着热流体进口到出口方向上，当W1＜W2时，μ＞０，△t不断降低，当W1＞W2时，μ＜０，△t不断升高。
5.P（定义式P12）物理意义：流体的实际温升与理论上所能达到的最大温升比，所以只能小于1。
6.R—冷流体的热容量与热流体的热容量之比。
（定义式P12）7.从φ值的大小可看出某种流动方式在给定工况下接近逆流的程度。
除非处于降低壁温的目的，否则最好使φ＞0.9，若φ＜0.75就认为不合理。
（P22 例1.1）8.所谓Qmax是指一个面积为无穷大且其流体流量和进口温度与实际热交换器的流量和进口温度相同的逆流型热交换器所能达到的传热量的极限值。
9.实际传热量Q与最大可能传热量Qmax=Q/Qmax。
意义：以温度形式反映出热、冷流体可用热量被利用的程度。
10.根据ε的定义，它是一个无因次参数，一般小于1。
其实用性在与：若已知ε及t1′、t2′时，就可很容易地由Q=εW min(t1′-t2′)确定热交换器的实际传热量。
热交换器原理与设计热交换器是一种用于传热的设备，它可以将热量从一个流体传递到另一个流体，而两者之间并不直接接触。
热交换器广泛应用于工业生产和日常生活中，如空调系统、冷却系统、加热系统等。
在本文中，我们将深入探讨热交换器的原理与设计。
热交换器的原理主要基于热传导和对流传热。
在热交换器中，两种流体分别流经热交换器的两侧，通过热传导和对流传热的方式，实现热量的传递。
热交换器的设计主要包括换热面积、传热系数、流体流速等因素。
换热面积越大，传热效果越好；传热系数越大，传热效率越高；流体流速对于传热效果也有着重要的影响。
热交换器的设计需要考虑多种因素，如流体的性质、温度、压力、换热面积、传热系数等。
在实际工程中，需要根据具体的工况条件来选择合适的热交换器类型，如板式热交换器、管式热交换器、壳管式热交换器等。
不同类型的热交换器适用于不同的工况条件，需要根据实际情况进行合理选择。
在热交换器的设计过程中，需要进行热力学计算、流体力学分析、材料选型等工作。
通过这些工作，可以确定热交换器的尺寸、结构、材料等参数，确保热交换器在实际工作中能够达到预期的换热效果。
此外，还需要考虑热交换器的清洗维护、安装调试等问题，确保热交换器的长期稳定运行。
总的来说，热交换器是一种重要的传热设备，它在工业生产和日常生活中都有着重要的应用。
热交换器的原理基于热传导和对流传热，设计时需要考虑多种因素，如流体性质、温度、压力、换热面积、传热系数等。
合理的热交换器设计可以提高能源利用效率，降低生产成本，对于工业生产和环境保护都具有重要意义。
因此，热交换器的原理与设计是一个值得深入研究的课题，也是工程技术人员需要掌握的重要知识。
热交换器设计手册
热交换器设计手册通常包含以下内容：
1. 热交换器的基本原理和工作原理，包括热传递方式、热
媒流动方式等。
2. 热交换器的分类和应用，包括不同类型的热交换器适用
于不同的工艺条件。
3. 热交换器的设计参数和计算方法，包括换热面积、流体
流量和压降等的计算方法。
4. 热交换器的材料选择和制造工艺，包括不同材料的耐腐
蚀性能和强度等考虑因素。
5. 热交换器的安装和维护，包括热交换器的安装位置选择、管路连接方式和清洗维护方法等。
6. 热交换器的性能评估和测试方法，包括热传导率、换热效率和压降的实际测试方法。
7. 热交换器的故障分析和解决方法，包括常见故障的识别和处理方法。
8. 热交换器的设计案例和示例分析，包括不同应用场景下的实际设计案例和经验总结。
热交换器设计手册旨在提供热交换器设计和应用方面的基础知识和实用指导，帮助工程师在热交换器的选择、设计和运行管理过程中提高工作效率和质量。
海水淡化系统中的热交换器的设计与性能优化热交换器是海水淡化系统中不可或缺的关键组件之一。
它在海水淡化过程中起到关键的作用，通过有效的热能传递，在热盐效应蒸发（MED）和多效蒸发（ME）等海水淡化工艺中实现海水的蒸发并将淡水提取出来。
本文将讨论海水淡化系统中热交换器的设计原理、存在的问题以及性能优化的方法。
一、热交换器的设计原理热交换器是一种将热能从一个流体传递到另一个流体的装置。
在海水淡化系统中，热交换器起到将海水中的热能传递给产生蒸汽的热源，从而实现海水的蒸发和凝结过程。
根据不同的海水淡化工艺，热交换器的设计原理会有所不同。
以MED海水淡化工艺为例，一种常见的热交换器设计是采用多级效应来提高海水淡化的效率。
在MED过程中，多个级别的热交换器被连接在一起，每个级别都有自己的蒸汽源和冷凝器。
海水通过每个级别的热交换器，从而在每个级别中产生蒸汽，并将淡水通过冷凝器收集起来。
二、存在的问题尽管热交换器在海水淡化系统中起到了关键的作用，但也存在一些问题需要解决。
首先，热交换器在操作中容易发生污垢和腐蚀问题。
由于海水中存在大量的盐分和微生物，这些物质可能会在热交换器表面形成厚厚的盐层，导致传热效率的降低。
同时，海水中的氯离子也会引起热交换器材料的腐蚀，从而降低热交换器的寿命。
第二，热交换器的设计也需要考虑到流体流动的均匀性和压降问题。
如果热交换器内部的流动不均匀，可能会导致热能传递不均匀，从而影响海水的蒸发和淡水的产出。
另外，如果设计的热交换器存在过高的压降，将会增加系统的能耗，同时也会增加设备的成本。
三、性能优化的方法为了解决存在的问题并优化热交换器的性能，在海水淡化系统中可以采取以下方法。
首先，选择合适的材料来减少腐蚀问题。
热交换器中常用的材料有不锈钢、钛合金等，它们具有良好的抗腐蚀性能，能够减少海水对热交换器的腐蚀作用。
此外，定期进行清洗和维护，以去除污垢和盐层，也是保持热交换器性能的重要措施。
其次，优化热交换器的结构来改善流体流动性能。

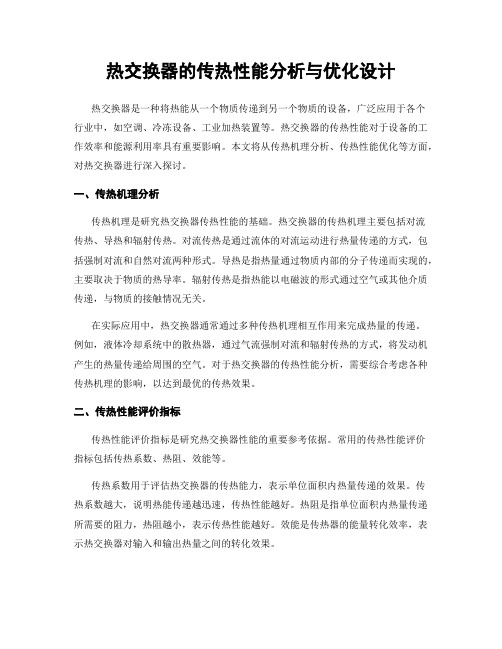

热交换器的传热性能分析与优化设计热交换器是一种将热能从一个物质传递到另一个物质的设备，广泛应用于各个行业中，如空调、冷冻设备、工业加热装置等。
热交换器的传热性能对于设备的工作效率和能源利用率具有重要影响。
本文将从传热机理分析、传热性能优化等方面，对热交换器进行深入探讨。
一、传热机理分析传热机理是研究热交换器传热性能的基础。
热交换器的传热机理主要包括对流传热、导热和辐射传热。
对流传热是通过流体的对流运动进行热量传递的方式，包括强制对流和自然对流两种形式。
导热是指热量通过物质内部的分子传递而实现的，主要取决于物质的热导率。
辐射传热是指热能以电磁波的形式通过空气或其他介质传递，与物质的接触情况无关。
在实际应用中，热交换器通常通过多种传热机理相互作用来完成热量的传递。
例如，液体冷却系统中的散热器，通过气流强制对流和辐射传热的方式，将发动机产生的热量传递给周围的空气。
对于热交换器的传热性能分析，需要综合考虑各种传热机理的影响，以达到最优的传热效果。
二、传热性能评价指标传热性能评价指标是研究热交换器性能的重要参考依据。
常用的传热性能评价指标包括传热系数、热阻、效能等。
传热系数用于评估热交换器的传热能力，表示单位面积内热量传递的效果。
传热系数越大，说明热能传递越迅速，传热性能越好。
热阻是指单位面积内热量传递所需要的阻力，热阻越小，表示传热性能越好。
效能是传热器的能量转化效率，表示热交换器对输入和输出热量之间的转化效果。
在实际应用中，通过调整热交换器的结构和工艺参数，可以优化传热性能评价指标，提高热交换器的热量传递效率。
三、热交换器的优化设计1. 流体流动优化流体流动是热交换器传热过程中的重要因素。
流体在热交换器内部呈现的流动形态对于传热效果具有重要影响。
可以通过设计合理的内部结构、管道布局等方式，优化流体流动的方式，提高传热性能。
2. 材料选择优化热交换器的材料选择对于传热性能具有重要影响。
热导率是评估材料导热性能的重要指标。
热交换器原理与设计热交换器是一种广泛应用于工业生产和生活领域的热传递设备，其原理和设计对于提高能源利用效率和改善环境保护具有重要意义。
热交换器的工作原理主要是利用流体之间的热量传递，通过热传导、对流和辐射等方式，实现热量的传递和平衡。
在设计热交换器时，需要考虑流体的性质、流动状态、传热面积和传热系数等因素，以达到最佳的传热效果。
首先，热交换器的原理是基于热量传递的基本规律，即热量会自高温区流向低温区，直至两者温度相等。
这一原理是热交换器能够实现热量传递的基础，也是设计热交换器时需要遵循的核心原则。
通过合理的设计和优化，可以最大限度地提高热交换器的传热效率，从而节约能源和降低生产成本。
其次，热交换器的设计需要考虑流体的性质和流动状态。
不同的流体具有不同的传热特性，包括传热系数、比热容、粘度等，这些参数对于热交换器的设计和选择具有重要影响。
同时，流体的流动状态也会影响传热效果，包括流速、流态、流向等因素都需要在设计中进行充分考虑，以确保热交换器能够实现预期的传热效果。
另外，传热面积是影响热交换器传热效果的重要因素之一。
通过增大传热面积，可以增加热交换器与流体之间的热量交换，从而提高传热效率。
在设计热交换器时，需要根据实际工况和传热要求确定合适的传热面积，同时考虑传热面积的布置方式和结构形式，以实现最佳的传热效果。
最后，传热系数是评价热交换器传热效果的重要参数之一。
传热系数受到多种因素的影响，包括流体性质、流动状态、传热面积和传热方式等。
在设计热交换器时，需要通过合理的布置和优化结构，以提高传热系数，从而实现更高效的热量传递。
总之，热交换器的原理和设计是一个复杂而又重要的课题，需要综合考虑流体性质、流动状态、传热面积和传热系数等因素，以实现最佳的传热效果。
通过深入研究和不断优化，可以不断提高热交换器的性能，为工业生产和生活提供更加高效和环保的热传递解决方案。
热交换器设计结构介绍
1、热交换器壳程采用了304不锈钢。
2、热交换器U型换热管采用Ф20×2.0、304不锈钢无缝管制作，并设2块支撑板。
3、壳程接管均使用304不锈钢无缝管。
法兰采用碳铜法兰，不锈钢密封面。
4、管程部分使用Q345R钢板制作，Ф400的一对法兰也是Q345R钢板加工制成，两个蒸汽接管使用20#钢无缝管。
5、该设备的设计思路是在保证热水干净不受铁锈污染的前提下，尽量降低成本减少设备投资，用较少的钱办达到目的的事。
加热器用久了，可以拔出换热管束进行清理水锈。
6、该热交换器属于I类压力容器，交货时经锅检所出具监督检验证书、合格证等质量证明。
换热器设计压力
换热器（热交换器）的设计压力是指在正常运行和设计条件下，换热器所能承受的最大工作压力。
换热器的设计压力需要综合考虑多个因素，以确保设备在使用中的安全性和可靠性。
以下是在设计换热器时需要考虑的一些与设计压力相关的因素：
1.工作介质压力：设计压力应考虑在换热器中流动的工作介质的
最高压力。
这包括冷热介质的最高工作压力，以及可能的压力
波动。
2.管程和壳程设计压力：换热器通常包括管程和壳程两个部分。
设计压力需要分别考虑两者，以确保两个部分都能安全运行。
3.温度影响：高温条件下的工作可能导致换热器的热膨胀，从而
对设计压力提出更高的要求。
因此，设计压力还需考虑工作温
度。
4.材料强度：换热器的材料强度是一个重要的考虑因素。
设计压
力应该低于材料的许用应力，确保材料在长时间使用中不会失
效。
5.安全因素：通常在设计压力中会考虑一个安全因素，以应对可
能的突发状况和波动。
6.法规和标准：设计压力需要符合相关的法规和标准，以确保设
备的合规性和安全性。
请注意，换热器的设计涉及到专业工程师和设计人员，他们会综合考虑所有的工程和安全要素。
设计压力是设计过程中的一个重要参数，
而实际应用时还需要严格遵守设备的使用和维护规定，以确保设备的长期安全运行。
绪论1.2.热交换器的分类：1）按照材料来分：金属的，陶瓷的，塑料的，是摸的，玻璃的等等2）按照温度状况来分：温度工况稳定的热交换器，热流大小以及在指定热交换区域内的温度不随时间而变；温度工况不稳定的热交换器，传热面上的热流和温度都随时间改变。
3）按照热流体与冷流体的流动方向来分：顺流式，逆流式，错流式，混流式4）按照传送热量的方法来分：间壁式，混合式，蓄热式恒在壁的他侧流动，两种流体不直接接触，热量通过壁面而进行传递。
过时，把热量储蓄于壁内，壁的温度逐渐升高；而当冷流体流过时，壁面放出热量，壁的温度逐渐降低，如此反复进行，以达到热交换的目的。
第一章1.Mc1℃是所需的热量，用W表示。
两种流体在热交换器内的温度变化与他们的热容量成反比；即热容量越大，流体温度变化越小。
2.W—对应单位温度变化产生的流动流体的能量存储速率。
4.顺流和逆流情况下平均温差的区别：在顺流时，不论W1、W2值的大小如何，总有μ＞０，因而在热流体从进口到出口的方向上，两流体间的温差△t总是不断降低；而对于逆流，沿着热流体进口到出口方向上，当W1＜W2时，μ＞０，△t不断降低，当W1＞W2时，μ＜０，△t不断升高。
5.P（定义式P12）物理意义：流体的实际温升与理论上所能达到的最大温升比，所以只能小于1。
6.R—冷流体的热容量与热流体的热容量之比。
（定义式P12）7.从φ值的大小可看出某种流动方式在给定工况下接近逆流的程度。
除非处于降低壁温的目的，否则最好使φ＞0.9，若φ＜0.75就认为不合理。
（P22 例1.1）8.所谓Qmax是指一个面积为无穷大且其流体流量和进口温度与实际热交换器的流量和进口温度相同的逆流型热交换器所能达到的传热量的极限值。
9.实际传热量Q与最大可能传热量Qmaxε表示，即ε=Q/Qmax。
意义：以温度形式反映出热、冷流体可用热量被利用的程度。
10.根据ε的定义，它是一个无因次参数，一般小于1。
其实用性在与：若已知ε及t1′、t2′时，就可很容易地由Q=εW min(t1′-t2′)确定热交换器的实际传热量。
热交换器原理与设计
热交换器是一种用于热能传递的设备，它能够将两种介质的热能进行有效的交换，从而实现热能的转移或调节。
热交换器通常由一组平行排列的管子构成，这些管子被称为换热管。
通过换热管，两种介质可以在不直接接触的情况下，通过壁面实现热能的传递。
热交换器的工作原理基于热传导和对流传热的基本原理。
当两种介质经过热交换器时，它们在换热管中流动，并通过壁面进行热能的传递。
通常情况下，一种介质在换热管内流动，被称为工作介质；而另一种介质则在换热管外流动，被称为冷却介质。
在热交换器中，工作介质和冷却介质在壁面上形成热传导层，热能通过壁面的热传导传递给冷却介质。
同时，工作介质和冷却介质的流动会形成一定的速度场，这会引起对流传热。
对流传热使得热交换效果更加显著，提高了热能传递的效率。
为了提高热交换器的效率，设计时需要考虑多种因素。
首先，换热管的设计要合理，以确保工作介质和冷却介质能够在壁面处充分接触，确保热能的传递效果。
其次，交换器的材料选择也非常重要，必须具有良好的热导性和耐腐蚀性，以确保长时间的稳定运行。
此外，流体的流速、压力和温度等参数也需要被正确地控制，以达到最佳的热交换效果。
总之，热交换器通过换热管技术，利用热传导和对流传热的原
理，实现了热能的传递与调节。
通过合理的设计与优化参数，可以提高热交换器的效率，满足不同领域对热能传递的需求。
热交换器原理与设计——史美中一、热交换器的定义及作用热交换器是一种用于传递热量的装置。
它通过将热能从一种介质传递到另一种介质，使得热量得以在不同介质之间永久传递，同时节省能量消耗。
在化工、制药、锅炉、建筑、食品、航天等众多领域都有广泛应用。
二、热交换器的种类和应用热交换器因其结构和原理的不同，可以分为多种类型。
最常见的几种热交换器包括：板式热交换器、管式热交换器、壳管式热交换器、螺旋翅片式热交换器和紫铜鳍片式热交换器等。
这些热交换器常常使用在不同的领域中。
例如，管式热交换器多用于制冷、空调、化工、石油、机械等领域；壳管式热交换器多用于钢铁、石油化工、航天等领域；板式热交换器则多用于食品、化工、制药等领域。
三、热交换器的原理热交换器的原理主要是根据其结构和媒介之间的热扩散作用来实现热传递的。
简单地说，热交换器就是利用两种不同的流体或气体，分别穿过热交换器内部的不同结构的导热片，以实现热能的传递。
四、热交换器的设计热交换器的设计分为三个步骤：（a）确定插入式热交换器的总体结构；（b）确定插入式热交换器中的导热片的形状和材料；（c）确定热交换器中的尺寸和材料。
对于热交换器的设计，要考虑材料的选择、尺寸的合适度、导热片的形状、数量以及水流量的选择等因素。
同时，还需要结合过流情况，确定热交换器的散热和传热设计，以保证热交换器的性能和稳定性。
五、热交换器的优点和缺点热交换器的优点主要有：（a）可以实现热能的长期传递，从而提高能量利用效率；（b）使用寿命较长，在一定程度上降低维护费用；（c）可以适用于多种不同的介质，广泛应用于各个领域中；（d）结构简单、体积小、重量轻，便于安装、维护和更换。
热交换器的缺点有：（a）材料有限，对于一些腐蚀性介质难以使用；（b）散热效果受到周围环境的影响；（c）使用时需要进行定期维护和保养。
六、热交换器的未来发展随着科学技术的不断进步和应用需求的扩大，热交换器的应用领域也不断扩大。
换热器温度控制系统设计热交换器是工业生产中常见的设备，用于传递热量。
为了保证热交换器的高效运行，需要设计一个温度控制系统，使得热交换器内的温度始终保持在合适的范围内。
本文将从系统的硬件组成、控制策略、控制算法和性能评价四个方面对热交换器温度控制系统进行设计。
1.系统的硬件组成热交换器温度控制系统的硬件组成包括传感器、执行器和控制器。
传感器用于实时测量热交换器内的温度，常用的传感器包括热电偶和温度传感器。
执行器通过控制热交换器内的冷却或加热装置，来调节温度。
常用的执行器包括冷却水泵和加热器。
控制器负责采集传感器的数据，并根据控制策略进行控制，常用的控制器包括PLC和单片机。
2.控制策略热交换器温度控制系统的常用控制策略包括比例控制、比例积分控制和模糊控制。
比例控制是基于测量值与设定值之间的误差进行控制的，根据误差的大小来调节执行器，使得误差逐渐减小，温度稳定在设定值附近。
比例积分控制在比例控制的基础上增加了对误差的积分项。
积分项的作用是累积误差，并在误差连续一段时间内较大时进行补偿。
这种控制策略可以更好地消除系统的定常误差，使得温度更加稳定。
模糊控制是一种基于人类智慧的控制方法。
它通过建立模糊规则来描述输入变量和输出变量之间的关系。
根据传感器测量到的温度值和设定值，模糊控制器会根据事先设定的模糊规则来决定执行器的控制信号，从而实现温度的控制。
3.控制算法在选择控制算法时，可以采用经典的PID控制算法或者先进的自适应控制算法。
PID控制算法是一种常见的经典控制算法。
它根据误差的大小和变化率来计算控制信号，并通过加权比例、积分和微分项来调节执行器，最终实现温度的控制。
自适应控制算法是一种先进的控制算法，它能够根据实际的系统动态特性，自动调整控制参数。
自适应控制算法通过建立数学模型来描述系统，并根据系统的响应来修正控制参数，从而实现更好的控制效果。
4.性能评价热交换器温度控制系统的性能评价主要包括控制精度、稳定性和快速性。
热交换器设计在采用一体化布置的高温气冷堆中，为了使预应力混凝土压力容器体积不致过大，蒸汽发生器应尽量紧凑，严格限制受热面空间布置，并要求其具有较高的功率密度。
因此，一体化布置的高温气冷反应堆主要选用直流型多头螺旋管式蒸汽发生器。
本文从实际工程设计出发，对多头螺旋管式蒸汽发生器的设计进行了研究，提出了多头螺旋管束受热面结构的设计方法，推荐了螺旋管内外的传热系数和压降的计算关系式。
根据所提出设计方法和螺旋管内外的传热系数和压降的计算关系式对260MW蒸汽发生器进行了设计计算。
由于螺旋管具有占地面积小、传热系数大、结构紧凑、易于清洗、污垢热阻小等优点，不仅在核反应堆，而且在直流锅炉、急冷锅炉、各种石油化工设备中的换热器，热交换器都有相当广泛的应用。
因此本文得到的结果不仅适用于高温气冷反应堆的蒸汽发生器，而且适用于各种工业设备中的螺旋管式换热器和螺旋管式热交换器。
- I -- II - 主要符号表英 文 字 母 pf c液体比热，W /kg ℃； D螺旋直径，m ； c D中心柱直径，m ； d D套筒直径，m ； d管子外径，m ； i d管子内径，m ； aeffn i F F F ,,所示的修正系数，无因次； G质量流速，kg/sm 2； H管束高度，m ； h螺旋管导程，m ； mac h对流放热系数，W/m 2℃； mic h核沸腾放热系数，W/m 2℃； f K液体的导热系数，W/m ℃； L螺旋管长度，m ； M头数，个； Nu努塞尔特数，无因次； g Nu汽相努塞尔特数，无因次； n轴向方向管子排数，个； w g ,Pr管壁温度确定的汽相pr 数，无因次； Pr普朗特数，无因次； Re 雷诺数，无因次；- III - g Re汽相雷诺数，无因次； r液体的汽化潜热，kJ/kg ； i r管内污垢层的污垢系数，m 2℃/W ； o r管外污垢层的污垢系数，m 2℃/W ； T S径向节距，m ； L S轴向节距，m ； w t壁面温度，℃； l t流体温度，℃； sat t饱和温度，℃； v流体的比容，m 3/kg ； 0w循环流速，m/s ； x质量含汽率，无因次； Z管子的总阻力系数（不包括节流圈），无因次； gr i ∆过热段焓增，kJ/kg ； qh i ∆进口介质欠焓，kJ/kg ； jb p ∆局部阻力压降，Pa ； js p ∆加速压降，Pa ； ld p ∆流动阻力压降，Pa ； mc p ∆摩擦阻力压降，Pa ； sat p ∆sat t ∆对应的蒸汽压力变化，Pa ； zw p ∆重位压降，Pa ； sat t ∆ 壁面过热度，℃。
希腊字母α螺旋上升角，度；λ螺旋管内摩擦阻力系数，无因次；λ直管的每米沿程阻力系数，无因次；μ液体动力粘度系数，Pa·s；fξ两相流体局部阻力损失系数，无因次；ξ单相流体螺旋管阻力系数，无因次；jbξ节流圈阻力系数，无因次；jl∑ξ局部阻力系数之和，无因次；ρ过热段出口密度，kg/m3；cρ液体的密度，kg/m3；fρ气体的密度，kg/m3；gρ过热段平均密度，kg/m3；grρ预热段入口密度，kg/m3；rρ'饱和水密度，kg/m3；ρ''饱和蒸汽密度，kg/m3；σ表面张力，N/m- IV -第1章绪论1.1课题的研究背景及意义当今世界，能源是一个国家国民经济发展的基础和前提，在自然资源开采日趋减少的今天，能源发展趋向于多元化。
其中核能作为一种潜力很大的能源，在当今世界多数国家得以发展。
一些发达国家的核电消费量在整个电力消费量中已占有相当大的比重。
1942年，意大利科学家费米亲自主持了美国芝加哥大学建成的世界上第一座核反应堆，从而揭开了原子核能时代的序幕。
原子核能的和平利用在二战后的50年代开始，经过试验性原子核反应堆阶段到20世纪90年代，人们已经在核电站用反应堆方面形成了一个综合性的高技术工业部门。
可见，核电发展的脚步相当迅速，核能作为一种新能源替代品，将受到越来越多国家的重视，正由发达国家向发展中国家扩展。
核能是一种潜力巨大的能源，由于世界各国日益严重的燃料供应和环境问题的困扰。
首先化石能源逐渐耗尽，其价格必然上涨，从而使电价也会跟着上涨。
其次环境问题的日益严重，尤其每年成亿吨、上百种的有害烟尘和废气排入大气层及全球性的气温变暖，都会导致人类生存条件的降低，使得多数国家的目光集中在核电发展上，而发展核电又是能源多元化的重要组成部分。
然而当今不少人对核电本身存在着或多或少的忧虑，尤其经历了历史上两次事故(即1979年美国三里岛事故和1986年前苏联切尔诺贝利事故)，使得反核派以此作为借口，大唱反核之调。
事实上，经调查，事故造成的放射性影响是微不足道的，也无因放射性泄露而造成的人身伤亡。
因此，核电站是非常安全的，另外，在核电站经济性方面，其特点是基建投资高，但燃料费用低廉，完全可与火电竞争。
以基建投资来说，在同样条件下，核电站的单位造价约为火电站的1.5～2倍，但由于核电的燃料费便宜得多，使得其成本仅相当于火电成本的50%～90%。
从综合效益来讲，核电在经济上是合算的。
尤其当燃料价格上涨时，核电站在经济上的优越性便显现出来。
随着核电本身安全性的提高，积累了5000堆年(一座堆运行一年为一堆年)的运行经验以及新一代更为安全、经济的先进堆的推广使用和人类对核不扩散- 1 -的共识，都将认为核电技术是成熟的，并且是一种可靠经济的能源。
总之，核电的大力、迅速发展，使之会成为下个世纪的首选能源[1]。
我国于上世纪70年代初才开始发展核电，1991年12月自行建设的300MW 秦山核电站投入运行。
从而结束了中国大陆无核电的历史，接着从法国引进的2×900MW大亚湾核电站于1992年投入运行，标志着我国核电由起步进入新的发展时期。
1995年确定的4个核电项目8个堆的建设已于2000年完成，使得我国核电的装机总容量达到9GW左右。
勿庸置疑，在本世纪，核电在我国必将有一个更大的发展。
核反应堆，其主要类型:1、根据引起燃料核裂变的中子的能量，可分为快堆、中能堆、热堆。
2、根据所用燃料的种类，又可分为铀堆、钚堆、钍堆和混合堆。
3、根据用于慢化中子的材料，分为轻水堆、重水堆、石墨堆及有机介质堆。
4、根据目的和用途，分为动力堆、生产放射性同位素堆[2]。
目前国外已实际使用的热中子转换堆有以轻水作慢化剂和冷却剂的轻水堆，以石墨作慢化剂的石墨堆和以重水作慢化剂的重水准。
轻水堆是世界上应用最广的堆型。
又分为压水堆(PWR)、沸水堆(BWR)两种类型，这两种均采用普通轻水作慢化剂，低浓度二氧化铀制成芯块，装入锆包壳内作燃料。
在已投入运行的轻水堆中，其中压水堆占到65%，沸水堆占到35%。
石墨反应堆采用石墨作为慢化剂，其中投入运行的石墨堆中有58%用二氧化碳作为冷却剂，其余42%用轻水作冷却剂，仅前苏联采用此堆型，而其他国家均未采用。
重水堆，由于重水价格昂贵，目前仅在加拿大建造即坎杜型(CANDU)重水堆，以天然铀作燃料，重水作为慢化剂和冷却剂。
高温气冷堆(HTGR)是美国开发的一种新堆型，采用氦作冷却剂，铀和钍的氧化物作燃料。
钠冷快中子增殖堆(FBR)，1951年始创于美国，有关核专家预测，这种堆型是取代目前正广泛被采用的压水堆的又一新堆型。
目前只有法国、俄罗斯、美国、日本、德国等少数国家拥有此种堆型[3]。
高温气冷反应堆是在低温堆的基础上发展起来的，是改进型气冷堆的进一步发展。
高温气冷反应堆内选择了在化学上呈惰性且热工性能好的氦气作冷却剂。
燃料元件采用全陶瓷型的热解碳涂敷颗粒，这是高温气冷堆的一项技术突破，这样就允许燃料包壳在1000℃以上的高温下运行。
石墨被用作慢化剂兼堆芯结构材料。
这样堆芯出口温度提高到750℃以上甚至可达950—1000℃，堆芯功率密度达6~8MW/m3，用于发电的热效率可达40%左右，而用于高温供热时总热效率可达60%以上。
高温气冷堆还具有一次回路放射性低，易于维护和检修，具有安全性高，事故安全性好，对环境放射排放量少等一系列优点[4-5]，所以这- 2 -种堆型越来越受到世界各国的高度重视。
自高温气冷反应堆发展以来，作为高温气冷反应堆动力装置关键设备之一的蒸汽发生器也获得了很大的发展。
其特点是一回路介质采用高热工参数的氦气，入口温度高达750℃左右，使之产生高参数的蒸汽，压力为17MPa，温度为540℃与火电站的参数基本相同，因此蒸汽循环的热效率与先进火电站相近，可达40%左右。
蒸汽发生器是高温气冷反应堆动力装置中的主要设备之一，它的作用是将一次回路冷却剂的热量传递到与之隔绝的二次回路的介质，进而产生蒸汽，它是并联分隔一、二次回路的关键设备，是一、二次回路的枢纽，它的工作可靠性及安全可靠性直接影响到核动力装置的经济性、工作性能和安全可靠性。
一旦蒸汽发生器发生爆管事故，将迫使核电站停运，电厂直接经济损失和社会效益损失可达数亿元人民币。
同时还使反应堆一次回路中的放射性物质泄露到二次回路中，最终外逸到环境中，造成环境污染，直接威胁人类的生命安全。
因此蒸汽发生器的结构设计、材料选择、制造工艺、运行操作和维护检修等必须十分重视。
在采用一体化布置的高温气冷堆中，为了使预应力混凝土压力容器体积不致过大，蒸汽发生器应尽量紧凑，严格限制受热面空间布置，并要求其具有较高的功率密度。
因此，一体化布置的高温气冷堆主要选用直流型多头螺旋管式蒸汽发生器。
由于螺旋管具有占地面积小、传热系数大、结构紧凑、易于清洗、污垢热阻小等优点，不仅在核反应堆，而且在直流锅炉、急冷锅炉、各种石油化工设备中的换热器，热交换器都有相当广泛的应用[6-8]。
因此本文得到的结果不仅适用于高温气冷反应堆的蒸汽发生器，而且适用于各种工业设备中的螺旋管式换热器和螺旋管式热交换器。
1.2换热器的发展和现状1.2.1换热器概述热交换器是工业生产中重要的单元设备，根据以往的统计，热交换器的吨位约占整个工艺设备的20%，有的甚至高达30%，其重要性就可想而知。
目前，应用最广泛的换热器为管壳式热交换器。
此外，还有板式热交换器、板翅式热- 3 -交换器、螺旋板式热交换器等。
管壳式热交换器包括固定管板式、浮头式、U 型管式、滑动管板式、填料函式热交换器等。
管壳式热交换器虽然在热交换效率、紧凑性和金属消耗量等方面不及其他形式的热交换器，但它具有结构坚固、可靠性高、适应性大、用材范围广等优点，仍得到广泛的应用。
为了适应温度和压力对介质的腐蚀要求，在上述基础上变形的也很多，其中最具代表性的是废热锅炉，这种利用工艺流程中产生的余热生产高压蒸汽的废热锅炉，就是个节能型热交换设备，在工业生产中应用很广。
近年来，我国的高温高压热交换器，在材料、结构和制造方面都取得了一定的进展。
