LABVIEW第6章字符串、数组、簇和矩阵

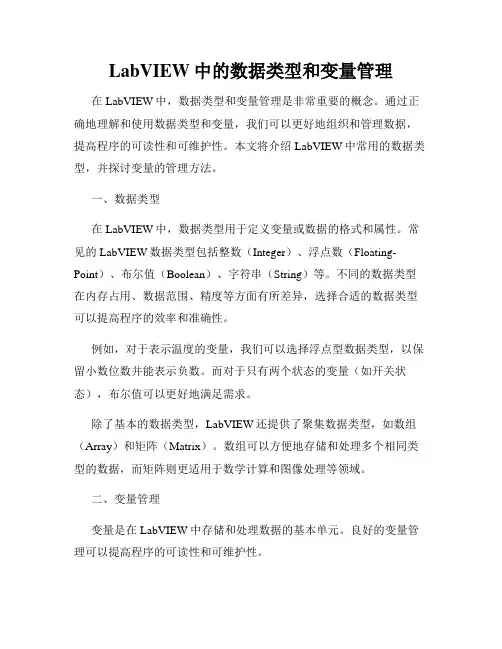

LabVIEW中的数据类型和变量管理在LabVIEW中，数据类型和变量管理是非常重要的概念。

通过正确地理解和使用数据类型和变量，我们可以更好地组织和管理数据，提高程序的可读性和可维护性。

本文将介绍LabVIEW中常用的数据类型，并探讨变量的管理方法。

一、数据类型在LabVIEW中，数据类型用于定义变量或数据的格式和属性。

常见的LabVIEW数据类型包括整数（Integer）、浮点数（Floating-Point）、布尔值（Boolean）、字符串（String）等。

不同的数据类型在内存占用、数据范围、精度等方面有所差异，选择合适的数据类型可以提高程序的效率和准确性。

例如，对于表示温度的变量，我们可以选择浮点型数据类型，以保留小数位数并能表示负数。

而对于只有两个状态的变量（如开关状态），布尔值可以更好地满足需求。

除了基本的数据类型，LabVIEW还提供了聚集数据类型，如数组（Array）和矩阵（Matrix）。

数组可以方便地存储和处理多个相同类型的数据，而矩阵则更适用于数学计算和图像处理等领域。

二、变量管理变量是在LabVIEW中存储和处理数据的基本单元。

良好的变量管理可以提高程序的可读性和可维护性。

1. 命名规范在LabVIEW中，变量的命名应遵循一定的规范，以提高程序的可读性。

以下是一些常见的命名规范：- 使用有意义的变量名，能准确描述变量的用途。

- 变量名应使用英文单词或单词缩写，避免使用拼音或中文等。

- 避免使用与LabVIEW内置函数或关键字相同的名称。

例如，对于表示温度的变量，我们可以使用“temperature”或“temp”等命名，而不要使用“t”或“temp1”等命名，以提高变量的可读性。

2. 变量作用域变量的作用域决定了变量的可见性和生存周期。

在LabVIEW中，可以通过将变量定义在合适的作用域内来控制其访问权限。

- 局部变量（Local Variable）：定义在VI或子VI中，只在当前VI 中可见，适用于内部数据传递。

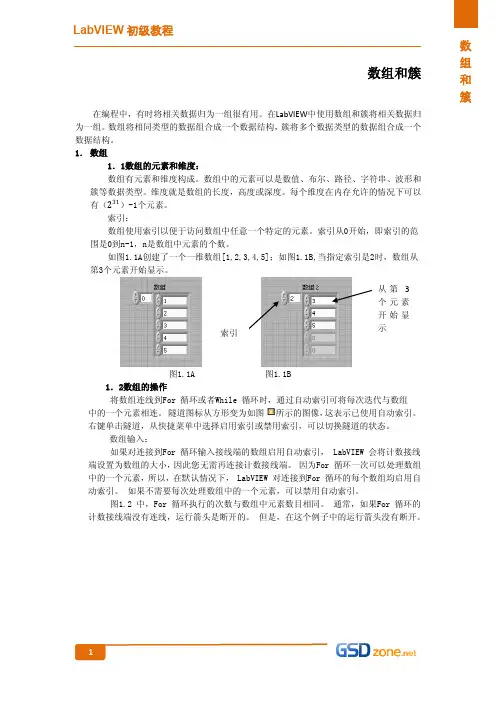

数据类型：数组、簇和波形．１概述数组是同类型元素的集合。

一个数组可以是一维或者多维，如果必要，每维最多可有231－1个元素。

可以通过数组索引访问其中的每个元素。

索引的范围是0到n – 1，其中n是数组中元素的个数。

图３－１所显示的是由数值构成的一维数组。

注意第一个元素的索引号为0，第二个是1，依此类推。

数组的元素可以是数据、字符串等，但所有元素的数据类型必须一致。

图３－１数组示意图簇（Cluster）是另一种数据类型，它的元素可以是不同类型的数据。

它类似于C语言中的stuct。

使用簇可以把分布在流程图中各个位置的数据元素组合起来，这样可以减少连线的拥挤程度。

减少子VI的连接端子的数量。

波形（Waveform）可以理解为一种簇的变形，它不能算是一种有普遍意义的数据类型，但非常实用。

３．２数组的创建及自动索引３．２．１创建数组一般说来，创建一个数组有两件事要做，首先要建一个数组的“壳”（shell），然后在这个壳中置入数组元素（如果需要用一个数组作为程序的数据源，可以选择Functions»Array»Array Constant，将它放置在流程图中。

然后再在数组框中放置数值常量、布尔数还是字符串常量。

下图显示了在数组框放入字符串常量数组的例子。

左边是一个数组壳，中间的图上已经置入了字符串元素，右边的图反映了数组的第０个元素为：”ABC”，后两个元素均为空。

图３－１数组的创建在前面板中创建数组的方法是，从Controls模板中选择Array & Cluster，把数组放置在前面板中，然后选择一个对象（例如数值常量）插入到数组框中。

这样就创建了一个数值数组。

也可以直接在前面板中创建数组和相应的控制对象，然它们复制或者拖曳到流程图中，创建对应的常数。

还有很多在流程图中创建和初始化数组的方法，有些功能函数也可以生成数组。

３．２．２数组控制对象、常数对象和显示对象通过把数组与数值、布尔数、字符串或者簇组合在一起，可以在前面板和流程图中创建任何一种控制对象、常数对象和显示对象。

LabVIEW（⼗）：数组和簇★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★⼀、数组1、创建数组（1）、前⾯板右键>“数组、矩阵与簇”>数组。

（2）、前⾯板右键>(选择要添加的数组数据类型，⽐如创建数值数组)数值>将“数值输⼊控件”拖⼊数组中。

（3）、选中数组右键>表⽰法>”DBL(双精度)”或“I32(长整型)”等，根据需要修改。

2、查看数组⼤⼩：（前⽂已有赘述）选中索引框右键>⾼级>显⽰最后元素3、改变数组的维度选中索引框>“添加维度”或“删除维度”4、数组的初始化将数组的“数值输⼊控件”往下拖拉以显⽰更多元素，在输⼊控件中填⼊数值。

初始化完毕。

5、“数组⼤⼩”函数：返回数组每个维度中元素的个数程序框图右键>数组>数组⼤⼩>为“数组⼤⼩”创建显⽰控件>连接需要获得数组⼤⼩的数组。

6、“创建数组”函数：连接多个数组或向N维数组添加元素。

（1）、程序框图右键>数组>创建数组（2）、将“创建数组”向上/下拖动可显⽰更多输⼊端。

也即：选中“创建数组”右键>”添加输⼊”或”删除输⼊”。

（3）、可输⼊单个“数值输⼊控件”（在前⾯板中添加），也可以输⼊数组。

7、添加的数组：“创建数组”创建的显⽰控件。

（1）、选中“创建数组”右键>（勾选）连接输⼊：两个N维的数组连接之后仍是N维数组。

（2）、选中“创建数组”右键>（未勾选）连接输⼊：两个N维的数组连接之后是2N维数组。

8、“数组插⼊”函数：在n维数组中索引指定的位置插⼊元素或⼦数组。

（1）、程序框图右键>数组>数组插⼊。

（2）、将“数组插⼊”向上/下拖动可显⽰更多输⼊端。

但不像创建数组那样有快捷菜单。

（3）、要添加索引的位置：“数组插⼊”右键>创建>常量。

可省略此项，省略该项则添加到数组末尾。

第三章数据类型：数组、簇和波形３．１概述数组是同类型元素的集合。

一个数组可以是一维或者多维，如果必要，每维最多可有231－1个元素。

可以通过数组索引访问其中的每个元素。

索引的范围是0到n – 1，其中n是数组中元素的个数。

图３－１所显示的是由数值构成的一维数组。

注意第一个元素的索引号为0，第二个是1，依此类推。

图３－0数组示意图簇（Cluster）是另一种数据类型，它的元素可以是不同类型的数据。

它类似于C语言中的stuct波形（Waveform）可以理解为一种簇的变形，它不能算是一种有普遍意义的数据类型，但非常实用。

３．２数组的创建及自动索引３．２．１创建数组一般说来，如果需要用一个数组作为程序的数据源，可以选择Functions»Array»Array Constant，将它放置在流程图中。

然后再在数组框中放置数值常量、布尔数还是字符串常量。

下图显示了在数组框放入字符串常量数组的例子。

左边是一个数组壳，中间的图上已经置入了字符串元素，右边的图反映了数组的第０个元素为：”ABC”，后两个元素均为空。

图３－１数组的创建在前面板中创建数组的方法是，从Controls模板中选择Array & Cluster，把数组放置在前面板中，然后选择一个对象（例如数值常量）插入到数组框中。

这样就创建了一个数值数组。

也可以直接在前面板中创建数组和相应的控制对象，然后将它们复制或者拖曳到流程图中，创建对应的常数。

还有很多在流程图中创建和初始化数组的方法，有些功能函数也可以生成数组。

３．２．２数组控制对象、常数对象和显示对象通过把数组与数值、布尔数、字符串或者簇组合在一起，可以在前面板和流程图中创建任何一种控制对象、常数对象和显示对象。

数组元素不能是数组、图表或者图形。

如果您想查看一些数组的例子，请查看Examples\General\arrays.llb中的例子。

３．２．３自动索引当把某个外部节点的任何一维元素连接到循环边框的某个输入通道时，该数组的各个元素就将按顺序一个一个地输入到循环中。
