API扣型对照表

⽯油扣型汇总.【设备名称】：⽯油套管，油管。

2.【常⽤螺纹扣型】：STC,LTC.BTC,VAM,NEW VAM,VAM TOP,STJ-SN,STJ-ST,JIP,FLUSH MAX,SUPPER MAX,GEO,PPCM,TMK,HUNTING,RTS-8，RTS-6，RTS-53.【使⽤螺纹标准】：API 5CT,API 5B.【设备名称】：⽯油套管2.【常⽤螺纹扣型】：WSP-1T,WSP-2T,WSP-3T,WSP-4T.WSP-HK,WSP-JT,WSP-6T，WSP-BIG3.【使⽤螺纹标准】：API5CT、API5B ,WSP特殊扣标准1.【设备名称】：⽯油套管2.【常⽤螺纹扣型】：WSP-1T,WSP-2T,WSP-3T,WSP-4T.WSP-HK,WSP-JT,WSP-6T，WSP-BIG3.【使⽤螺纹标准】：API5CT、API5B ,WSP特殊扣标准 (2011-12-21 15:13).【设备名称】：射孔枪2.【螺纹扣型】：射孔枪枪头主要规格型号序号型号外径(mm) 材质连接螺纹1 60 60 35CrMo或45 # M53x22 68 68 35CrMo或45 # M58X23 73 73 35CrMo或45 # M62X24 83 83 35CrMo或45 # Tr70X45 86 86 35CrMo或45 # --6 89 89 35CrMo或45 # M80×37 96 96 35CrMo或45 # --8 102 102 35CrMo或45 # Tr90×49 114 114 35CrMo或45 # Tr100×410 127 127 35CrMo或45 # Tr115×43.【使⽤螺纹标准】：SY/T 5562-2000API接头扣型与国内名称对照表国内油⽥现场叫法 API标准接头扣型每英⼨扣数公扣⼩头直径/毫⽶母扣台肩内径/毫⽶211×210 NC26=2 3/8"IF 4 60.35 74.61211×210 NC31=2 7/8'IF 4 71.31 87.71311×310 NC38=3 1/2"IF 4 85.06 103.58NC40=4"FH 4 89.06 110.33NC44 4 98.42 119.064A11×4A10 NC46=4"IF 4 103.73 124.61411×410 NC50=4 1/2"IF 4 114.30 134.91NC56 117.50 150.81NC61 4 126.60 165.10NC70 4 147.65 187.33NC77 4 161.85 204.792 3/8"REG 5 47.62 68.20231×230 2 7/8"REG 5 53.97 77.78331×330 3 1/2"REG 5 65.07 90.48431×430 4 1/2"REG 5 90.47 119.06531×530 5 1/2"REG 4 110.06 141.68631×630 6 5/8"REG 4 131.03 153.99731×730 7 5/8"REG 4 144.47 180.18831×830 8 5/8"REG 4 167.84 204.39321×320 3 1/2"FH 5 77.62 102.794"FH=NC40 4 89.66 110.33421×420 4 1/2"FH 5 96.31 123.83521×520 5 1/2"FH 4 126.79 150.02621×620 6 5/8"FH 4 150.37 173.83211×210 2 3/8"IF=NC26 4 60.35 74.61211×210 2 7/8"IF=NC31 4 71.31 87.71311×310 3 1/2"IF=NC38 4 85.06 103.584A11×4A10 4"IF=NC46 4 103.73 124.61411×410 4 1/2"IF=NC50 4 114.30 134.91511×510 5 1/2"IF 4 141.32 163.91注意：1. 某些NC型接头可以与FH、IF型接头互换。

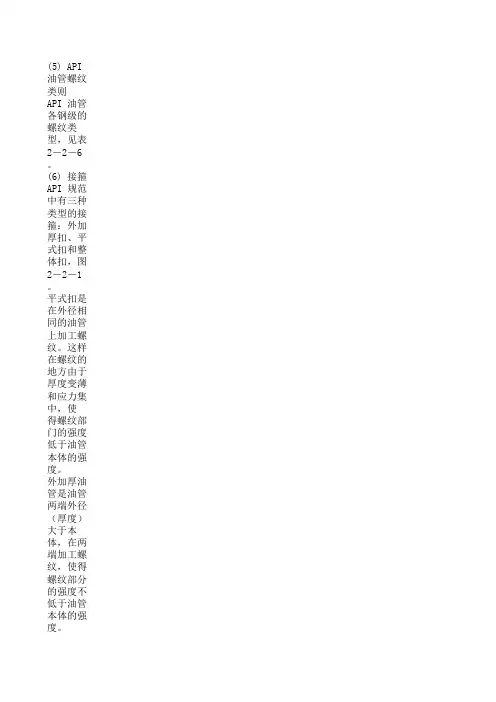

(5) API 油管螺纹类则
API 油管各钢级的螺纹类型，见表2－2－6。

(6) 接箍
API 规范中有三种类型的接箍：外加厚扣、平式扣和整体扣，图2－2－1。

平式扣是在外径相同的油管上加工螺纹。

这样在螺纹的地方由于厚度变薄和应力集中，使得螺纹部门的强度低于油管本体的强度。

外加厚油管是油管两端外径（厚度）大于本体，在两端加工螺纹，使得螺纹部分的强度不低于油管本体的强度。

整体式油管是油管和接箍连成一体，这种油管只适应小于27mm（2 1/16in）的油管，而且接箍-旦损坏，整根油管就不能修复而重新使用。

平式扣和外加厚扣可以是8 扣／in，也可以是10 扣／in。

整体式油管只有10 扣／in。

油管和接箍尺寸说明见图2-2-2。

2．非API 油管
(1) 非API 油管尺寸，见表2-2-7。

非API油管 有fox vam top 等。

1、常见油管扣型(Tubing Joint)油管常用扣型分为三种分别是EU、NU和NewVam。

这三种扣型在工具车间都能找到，其中EU和NU单独从扣的外观上很难区分，都是三角扣型，但是从整个管柱就能很容易区分，那就是EU表示外加厚NU表示没有外加厚。

New Vam实际是一种梯形扣(扣截面呈矩形)，也是不带外加厚的，所以也很容易区分。

下面将用示意图详细介绍三种扣型。

1)EU(External upset)外加厚EU扣是一种外加厚油管扣型。

在车间货架上认识变扣接头过程中还会发现三种和EU 有关的biano标识。

其中EUE(External Upset End)表示外加厚端，EUP(External Upset Pin)表示外加厚公扣，EUB(External Upset Box)表示外加厚母扣。

除了用pin和box表示公扣母扣外，其他表示公扣有1. external thread 2. male 3. male thread。

母扣有1. female thread 2. internal thread 3. box 4. box thread。

图1-1 EU扣型2)NU(Non-upset)没有外加厚NU表示是没有外加厚的油管接头。

除了没有外加厚外和EU一般还有一种区别就是NU一般每英寸10扣，EU一般每英寸8扣。

其中NUE表示非加厚端或者说端部非加厚。

同样E表示End。

[以上说法来源《石油大典》。

]图1-2 NU扣型3)New VAM这种扣型特点是扣截面基本为矩形，螺距间隔相等，锥度不大，没有外加厚。

在车间的生产滑套套筒端部见到。

图1-3 New VAM扣型2.钻杆常用扣型总结钻杆扣一般常见为REG和IF扣，其他如FH等在工具车间没有找到。

根据师傅经验REG扣和IF扣一般分别是5扣/in和4扣/in，但是大于4-1/2”即使是4扣/in也是REG扣，也就是说大于4-1/2”一般都是REG扣，小于4-1/2”IF扣较多。

1钻具连接扣1.1钻具扣型1.1.1内平型螺纹该型钻具接头螺纹连接外加厚或内外加厚钻杆，形成钻杆接头内径、管体加厚内径与管体内径相等或近似的通径。

这种接头制作的钻杆具有加厚处的内径和接头内径及管体内径基本一致，故钻井液流动阻力小，有利于水功率的利用。

但接头外径大容易磨损，强度较低。

其中包括4-1/2IF和4IF，它们就是曾经在我油田被大量使用的410、411和4A10、4A11，取而代之的是NC50和NC46数字型螺纹。

该型螺纹因其牙型结构易导致应力集中，API已将其淘汰。

1.1.2贯眼型螺纹该型钻杆接头螺纹连接内外加厚钻杆，形成钻杆接头内径和加厚端内径相等，而均小于钻杆管体内径的通径。

这种钻杆接头内径等于管体加厚处内径，但小于管体内径，钻井液流动阻力大于内平式接头，但外径较小。

1.1.3正规型螺纹该型钻杆接头螺纹曾用于连接内加厚钻杆，形成钻杆接头内径小于加厚内径，而钻杆加厚端内径又小于管体内径的通径。

API设计正规型螺纹的主要目的是将其应用于钻头连接，由于钻头位于钻柱末端，在这里螺纹牙底的应力集中现象的存在与否无关紧要，因而API把它们所有规格全数保留下来。

1.1.4三种扣型的比较1、常见的钻杆扣型（V型螺纹）IF=internal flush内平扣、FH=full hole贯眼扣、REG=regular正规扣。

1.1、常用IF外加厚和REG内加厚，区别如下：⏹IF扣为4扣/in，扣相对要粗些，且锥度小些，REG扣为5扣/in，相对扣要细些，且锥度大些。

⏹IF扣的尺寸范围为2-3/8″到4-1/2″，大于4-1/2″的通常是REG。

1.2、贯眼FH不常见，也不常用。

1.3、各扣型的特点：内平式：主要用于外加厚钻杆。

其特点是钻杆通体内径相同，钻井液流动阻力小；但外径较大，容易磨损。

贯眼式：主要用于内加厚钻杆。

其特点是钻杆有两个内径，钻井液流动阻力大于内平式，但其外径小于内平式。

正规式：主要用于内加厚钻杆及钻头、打捞工具。
