接头扣型尺寸

扣型总结这周主要对从参加工作开始到现在接触过的工具和设备的扣型，进行了整理学习。

1、常见的钻杆扣型（V型螺纹）IF=internal flush内平扣、FH=full hole贯眼扣、REG=regular正规扣。

1.1、常用IF外加厚和REG内加厚，区别如下：●IF扣为4扣/in，扣相对要粗些，且锥度小些，REG扣为5扣/in，相对扣要细些，且锥度大些。

●IF扣的尺寸范围为2-3/8″到4-1/2″，大于4-1/2″的通常是REG。

1.2、贯眼FH不常见，也不常用。

1.3、各扣型的特点：内平式：主要用于外加厚钻杆。

其特点是钻杆通体内径相同，钻井液流动阻力小；但外径较大，容易磨损。

贯眼式：主要用于内加厚钻杆。

其特点是钻杆有两个内径，钻井液流动阻力大于内平式，但其外径小于内平式。

正规式：主要用于内加厚钻杆及钻头、打捞工具。

其特点是接头内径<加厚处内径<管体内径，钻井液流动阻力大，但外径最小，强度较大。

三种类型接头均采用V型螺纹，但扣型、扣距、锥度及尺寸等都有很大的差别。

1.4、钻杆扣的表示方法●扣型一般由三个数字表示，第一个数表示尺寸(一般有2～7):2—2-7/8″；3—3-1/2″；4—4-1/2″；5—5-1/2″； 6—6-5/8″；7—7-5/8″；（2a—2-3/8）″。

●第二个数表示扣型（有1、2、3），1—IF； 2—FH； 3—REG。

（1平2贯3正规）●第三个数表示公母（用0和1表示） 0—母扣； 1—公扣。

1.5、其他常见的钻杆扣型有 BTC、MT、AMT等。

1.6、钻杆接头的正规扣和内平扣使用上的区别：内平扣的流动阻力比较小，但是接头的直径会比较大，容易磨损；正规扣的流动阻力最大，但是直径和本体是一样的，不容易磨损；如果钻杆使用正规扣的话，在地面就需要很高的泵压才能获得理想的水力参数，为了减少钻杆上的压力损耗，所以钻杆一般是内平扣。

一般钻铤、刮管器、水力割刀的常见扣型为REG。

常用扣型总结一． 常见油管扣型（tubing joint ）EU （external upset）外加厚NU （Uon-upset ）无外加厚IU （internal upset ）内加厚 New VAWIEU （inter-external upset ）内外加厚 表1-1 常用油管扣型区别 常用油管扣型区别扣型 有无加厚 特征 EU 有外加厚 8扣/英寸 NU 无外加厚10扣/英寸New VAW无内外加厚 扣截面为矩形，螺距间隔相等，锥度不大常见油管扣型EUE （external upset end ）非加厚端 EUP （external upset pin ）外加厚公扣EUB （external upset box ）外加厚母扣二． 常见钻杆接头扣型（tool joint connection ）常见钻杆接头扣型注：在现场大于4-1/2”一般是REG,而小于4-1/2”一般IF 运用较多公扣表示法：1.external thread 2.male 3.male thread 母扣表示法：1.female thread 2.internal thread 3.box 4.box thread表2-2 常用扣型的区别三种常用扣型的区别扣型 扣/寸与钻杆内径关系适用对象 RE2-3/8”~4-1/2”:接头内径＜钻杆加厚处内径＜内加厚REG （regular ）正规扣 IF （internal flush ）内平扣 FH （full hole ）贯眼扣NC （number connection ）数字接头G55-1/2”~8-5/8”:4钻杆管体本身钻杆IF4扣/in接头内径=钻杆加厚处内径=钻杆管体本身外加厚或内外加厚FH接头内径=钻杆加厚处内径＜钻杆管体本身内外加厚图2-1 三种扣型简图表2-1 钻杆接头尺寸表钻杆接头尺寸表扣型表示方法公扣小母扣端部端外径（mm）台肩内径（mm)正规API习惯2-3/8"REG2A31*2A345.165.12-7/8"REG231*23054.278.6三．盲管筛管常用扣型盲管筛管常用扣型LTC（Long thread connector）长螺纹连接STC（Short thread connector）短螺纹连接BTC（Buttress thread connector）偏梯形螺纹连接。

钻具常用接头尺寸常用接头本体扣型公接头母扣镗孔直径接头类型大端直径小头直径127mm（5”）钻杆、178 mm（7”）钻铤411*410 133.5 114.3 134.91 NC50/数字型4-1/2”IF内平型158mm(6-1/4”)钻铤4A11*4A10 122.7 103.73 124.61 NC46/数字型4”IF内平型88.9mm(3-1/2”),120.65mm(4-3/4”)钻铤311*310 102.00 85.06 103.58 3-1/2”IF内平型73mm(2-7/8”)钻铤，104.78(4-1/8”)钻铤211*210 86.13 71.31 87.71 2-7/8”IF内平型方钻杆公扣521*520 147.95 126.79 150.02 5-1/2”FH贯眼型刮刀钻头扣，公母锥扣421*420 121.72 96.31 123.83 4-1/2”FH贯眼型914.4mm（36“）钻头，914.4mm扩大器731*730 177.8 144.47 180.18 7-5/8”REG正规型660.4mm（26“）钻头，731*730 177.8 144.47 180.18 7-5/8”REG正规型444.5mm(17-1/2”)钻头，228.6mm(9”)钻铤731*730 177.8 144.47 180.18 7-5/8”REG正规型346.1mm（13-5/8“）钻头，210mm动力钻具631*630 152.19 131.03 153.99 6-5/8”REG正规型311.15mm(12-1/4”)钻头，203.2mm(8”)钻铤631*630 152.19 131.03 153.99 6-5/8”REG正规型196.85mm(7-3/4”)动力钻具531*530 140.21 110.06171.45mm(6-3/4”)动力钻具，215.9mm(8-1/2”)钻头431*430 117.47 90.47 119.06 4-1/2”REG正规型152.4mm(6”)钻头，120.65mm(4-3/4”)动力钻具331*330 88.9 65.07 90.49 3-1/2”REG正规型241.3mm（9-1/2”）钻头631*630210mm锻铣器4A11*4A10 431*430 203mm磨鞋431*430165mm钻铤4A11*4A10无磁短节411*410165mm MWD短节2A11*2A10121mmMWD444.5mm扶正器731*730310mm扶正器731*730214mm扶正器4A11*4A10158.8mm随钻震击器411*410 4A11*4A10 203mm随钻震击器631*630常见组合：444.5mmBIT + SUB(730*730) 228.6mmDC444mmSST+ SUB(731*630) 203.2mmDC311.1mmBIT + SUB(630*730) 228.6mmDC241.3mmBIT+ SUB(630*410) 177.8mmDC210mm锻铣器430*4A10/4A11*410203mm 磨鞋431*410311.1mmSST 731*630 203.2mmDC120.65mm动力钻具331*310 (定向接头)。

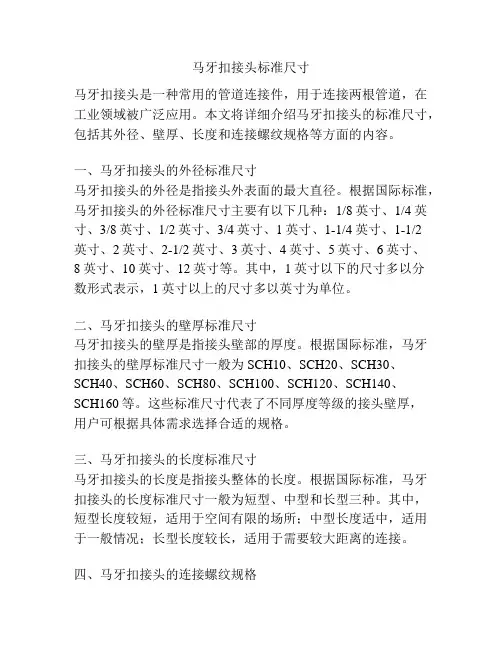

马牙扣接头标准尺寸马牙扣接头是一种常用的管道连接件，用于连接两根管道，在工业领域被广泛应用。

本文将详细介绍马牙扣接头的标准尺寸，包括其外径、壁厚、长度和连接螺纹规格等方面的内容。

一、马牙扣接头的外径标准尺寸马牙扣接头的外径是指接头外表面的最大直径。

根据国际标准，马牙扣接头的外径标准尺寸主要有以下几种：1/8英寸、1/4英寸、3/8英寸、1/2英寸、3/4英寸、1英寸、1-1/4英寸、1-1/2英寸、2英寸、2-1/2英寸、3英寸、4英寸、5英寸、6英寸、8英寸、10英寸、12英寸等。

其中，1英寸以下的尺寸多以分数形式表示，1英寸以上的尺寸多以英寸为单位。

二、马牙扣接头的壁厚标准尺寸马牙扣接头的壁厚是指接头壁部的厚度。

根据国际标准，马牙扣接头的壁厚标准尺寸一般为SCH10、SCH20、SCH30、SCH40、SCH60、SCH80、SCH100、SCH120、SCH140、SCH160等。

这些标准尺寸代表了不同厚度等级的接头壁厚，用户可根据具体需求选择合适的规格。

三、马牙扣接头的长度标准尺寸马牙扣接头的长度是指接头整体的长度。

根据国际标准，马牙扣接头的长度标准尺寸一般为短型、中型和长型三种。

其中，短型长度较短，适用于空间有限的场所；中型长度适中，适用于一般情况；长型长度较长，适用于需要较大距离的连接。

四、马牙扣接头的连接螺纹规格马牙扣接头的连接螺纹规格是指接头的内、外螺纹规格。

根据国际标准，马牙扣接头的连接螺纹规格一般分为NPT和BSP 两种。

其中，NPT螺纹是美国国家标准管螺纹，其内部螺纹呈圆锥形，外部螺纹呈圆柱形；BSP螺纹是英国标准管螺纹，其内外螺纹均呈圆柱形。

用户在选择前应根据具体需求和使用环境选择合适的螺纹规格。

综上所述，马牙扣接头的标准尺寸包括外径、壁厚、长度和连接螺纹规格等方面。

用户在选购和使用接头时应根据实际需要选择合适的规格，并遵循相关标准和要求，以确保接头的质量和安全性。
