永磁同步电动机的工作原理
永磁同步电动机是一种利用永磁体产生磁场与电流产生的磁场之间的相互作用来实现电动机工作的电机。
其工作原理如下：
1. 永磁体磁通产生：在永磁同步电动机内，通过一组永磁体（通常为强大的永磁体磁铁）产生持久稳定的磁通，这个磁场是固定的，不需要外部电源。
2. 定子产生旋转磁场：在电动机的定子中通过三相交流电源输入三相电流，产生旋转磁场。
这个旋转磁场的频率和大小由输入电源的电压和频率决定。
3. 磁场相互作用：永磁体产生的稳定磁场与旋转磁场相互作用产生转矩。
旋转磁场的磁场分布会推动永磁体内的磁场旋转，从而使电动机动起来。
4. 运动控制：通过控制电动机输入的电流频率和幅值，可以调整旋转磁场的磁场分布，实现对电动机运动的控制。
通过调整电流频率和幅值，可以改变磁场相互作用的方式，从而实现调速、定位等功能。
总结起来，永磁同步电动机的工作原理是通过永磁体产生的稳定磁场与电流产生的旋转磁场相互作用，从而产生转矩，驱动电动机工作。
控制电流的频率和幅值可以实现对电动机运动的精确控制。

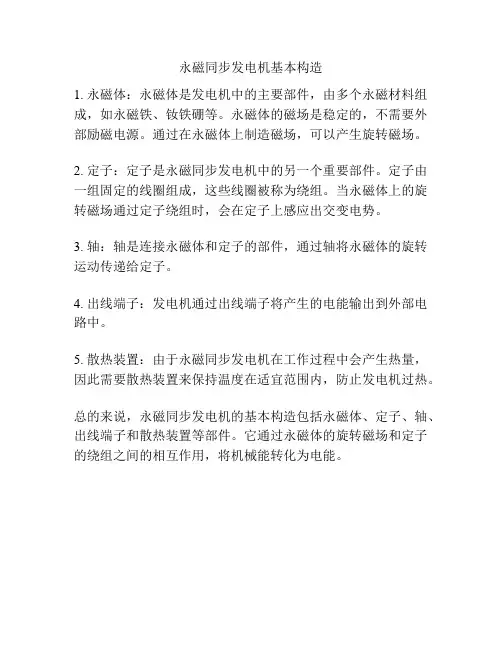

永磁同步发电机基本构造
1. 永磁体：永磁体是发电机中的主要部件，由多个永磁材料组成，如永磁铁、钕铁硼等。
永磁体的磁场是稳定的，不需要外部励磁电源。
通过在永磁体上制造磁场，可以产生旋转磁场。
2. 定子：定子是永磁同步发电机中的另一个重要部件。
定子由一组固定的线圈组成，这些线圈被称为绕组。
当永磁体上的旋转磁场通过定子绕组时，会在定子上感应出交变电势。
3. 轴：轴是连接永磁体和定子的部件，通过轴将永磁体的旋转运动传递给定子。
4. 出线端子：发电机通过出线端子将产生的电能输出到外部电路中。
5. 散热装置：由于永磁同步发电机在工作过程中会产生热量，因此需要散热装置来保持温度在适宜范围内，防止发电机过热。
总的来说，永磁同步发电机的基本构造包括永磁体、定子、轴、出线端子和散热装置等部件。
它通过永磁体的旋转磁场和定子的绕组之间的相互作用，将机械能转化为电能。
WORD 文档可编辑技术资料 专业分享第一章永磁同步电机的原理及结构1.1永磁同步电机的基本工作原理永磁同步电机的原理如下在电动机的定子绕组中通入三相电流，在通入电流后就会在电动机的定子绕组中形成旋转磁场，由于在转子上安装了永磁体，永磁体的磁极是固定的，根据磁极的同性相吸异性相斥的原理，在定子中产生的旋转磁场会带动转子进行旋转，最终达到转子的旋转速度与定子中产生的旋转磁极的转速相等，所以可以把永磁同步电机的起动过程看成是由异步启动阶段和牵入同步阶段组成的。
在异步启动的研究阶段中，电动机的转速是从零开始逐渐增大的，造成上诉的主要原因是其在异步转矩、永磁发电制动转矩、矩起的磁阻转矩和单轴转由转子磁路不对称而引等一系列的因素共同作用下而引起的，所以在这个过程中转速是振荡着上升的。
在起动过程中，质的转矩，只有异步转矩是驱动性电动机就是以这转矩来得以加速的，其他的转矩大部分以制动性质为主。
在电动机的速度由零增加到接近定子的磁场旋转转速时，在永磁体脉振转矩的影响下永磁同步电机的转速有可能会超过同步转速，而出现转速的超调现象。
但经过一段时间的转速振荡后，最终在同步转矩的作用下而被牵入同步。
1.2永磁同步电机的结构永磁同步电机主要是由转子、端盖、及定子等各部件组成的。
一般来说，永磁同步电机的最大的特点是它的定子结构与普通的感应电机的结构非常非常的相似，主要是区别于转子的独特的结构与其它电机形成了差别。
和常用的异步电机的最大不同则是转子的独特的结构，在转子上放有高质量的永磁体磁极。
由于在转子上安放永磁体的位置有很多选择，所以永磁同步电机通常会被分为三大类：内嵌式、面贴式以及插入式，如图1.1所示。
永磁同步电机的运行性能是最受关注的，影响其性能的因素有很多，但是最主要的则是永磁同步电机的结构。
就面贴式、插入式和嵌入式而言，各种结构都各有其各自的优点。
图1-1面贴式的永磁同步电机在工业上是应用最广泛的，其最主要的原因是其拥有很多其他形式电机无法比拟的优点，例如其制造方便，转动惯性比较小以及结构很简单等。

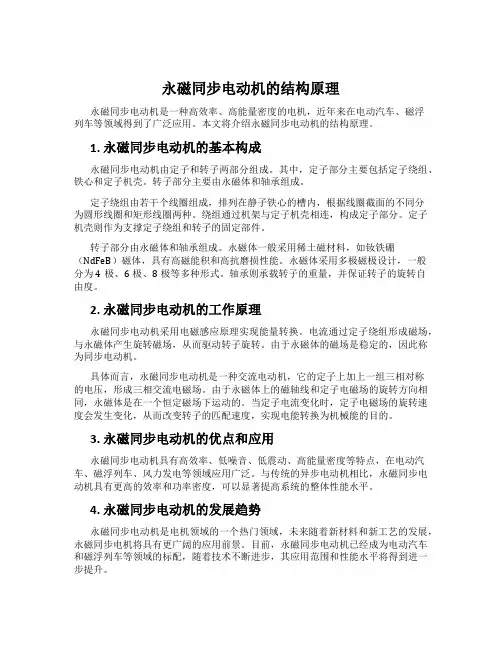

永磁同步电动机的结构原理永磁同步电动机是一种高效率、高能量密度的电机，近年来在电动汽车、磁浮列车等领域得到了广泛应用。
本文将介绍永磁同步电动机的结构原理。
1. 永磁同步电动机的基本构成永磁同步电动机由定子和转子两部分组成。
其中，定子部分主要包括定子绕组、铁心和定子机壳。
转子部分主要由永磁体和轴承组成。
定子绕组由若干个线圈组成，排列在静子铁心的槽内，根据线圈截面的不同分为圆形线圈和矩形线圈两种。
绕组通过机架与定子机壳相连，构成定子部分。
定子机壳则作为支撑定子绕组和转子的固定部件。
转子部分由永磁体和轴承组成。
永磁体一般采用稀土磁材料，如钕铁硼（NdFeB）磁体，具有高磁能积和高抗磨损性能。
永磁体采用多极磁极设计，一般分为4极、6极、8极等多种形式。
轴承则承载转子的重量，并保证转子的旋转自由度。
2. 永磁同步电动机的工作原理永磁同步电动机采用电磁感应原理实现能量转换。
电流通过定子绕组形成磁场，与永磁体产生旋转磁场，从而驱动转子旋转。
由于永磁体的磁场是稳定的，因此称为同步电动机。
具体而言，永磁同步电动机是一种交流电动机，它的定子上加上一组三相对称的电压，形成三相交流电磁场。
由于永磁体上的磁轴线和定子电磁场的旋转方向相同，永磁体是在一个恒定磁场下运动的。
当定子电流变化时，定子电磁场的旋转速度会发生变化，从而改变转子的匹配速度，实现电能转换为机械能的目的。
3. 永磁同步电动机的优点和应用永磁同步电动机具有高效率、低噪音、低震动、高能量密度等特点，在电动汽车、磁浮列车、风力发电等领域应用广泛。
与传统的异步电动机相比，永磁同步电动机具有更高的效率和功率密度，可以显著提高系统的整体性能水平。
4. 永磁同步电动机的发展趋势永磁同步电动机是电机领域的一个热门领域，未来随着新材料和新工艺的发展，永磁同步电机将具有更广阔的应用前景。
目前，永磁同步电动机已经成为电动汽车和磁浮列车等领域的标配，随着技术不断进步，其应用范围和性能水平将得到进一步提升。
永磁同步电动机工作原理
永磁同步电动机是一种利用永磁体产生磁场与电流产生的磁场相互作用从而进行能量转换的电动机。
它工作的原理如下：
1. 永磁体磁场：永磁同步电动机中的永磁体产生一个恒定的磁场。
这个磁场由永磁体产生的磁力线组成，它们具有固定的方向和大小。
2. 定子磁场：在电动机的定子中通入三相对称的电流，从而在定子绕组中产生一个旋转磁场。
这个磁场的方向和大小随时间而变化，从而形成一个旋转的磁场。
3. 磁场相互作用：当永磁体的磁场与旋转磁场相遇时，由于两者的磁场方向和大小是相互匹配的，永磁体和旋转磁场之间会发生相互作用。
4. 产生力矩：由于磁场相互作用，永磁体和旋转磁场之间产生了力矩。
这个力矩使得永磁体开始旋转，并从电能转化为机械能。
同时，旋转磁场也会受到永磁体的力矩作用，使其保持旋转。
5. 实现同步：当电动机的转子旋转速度与定子旋转磁场的频率相匹配时，永磁体会与旋转磁场保持同步运转。
这种同步运转可以确保电动机的稳定性和高效性。
综上所述，永磁同步电动机的工作原理是通过利用永磁体产生
的磁场与旋转磁场的相互作用来实现能量转换，从而将电能转化为机械能。
WORD文档可编辑第一章永磁同步电机的原理及结构1.1永磁同步电机的基本工作原理永磁同步电机的原理如下在电动机的定子绕组中通入三相电流，在通入电流后就会在电动机的定子绕组中形成旋转磁场，由于在转子上安装了永磁体，永磁体的磁极是固定的，根据磁极的同性相吸异性相斥的原理，在定子中产生的旋转磁场会带动转子进行旋转，最终达到转子的旋转速度与定子中产生的旋转磁极的转速相等，所以可以把永磁同步电机的起动过程看成是由异步启动阶段和牵入同步阶段组成的。
在异步启动的研究阶段中，电动机的转速是从零开始逐渐增大的，造成上诉的主要原因是其在异步转矩、永磁发电制动转矩、由转子磁路不对称而引等一系列的因素共同作用起的磁阻转矩和单轴转矩下而引起的，所以在这个过程中转速是振荡着上升的。
在起动过程中，质的转矩，只有异步转矩是驱动性电动机就是以这转矩来得以加速的，其他的转矩大部分以制动性质为主。
在电动机的速度由零增加到接近定子的磁场旋转转速时，在永磁体脉振转矩的影响下永磁同步电机的转速有可能会超过同步转速，而出现转速的超调现象。
但经过一段时间的转速振荡后，最终在同步转矩的作用下而被牵入同步。
1.2永磁同步电机的结构永磁同步电机主要是由转子、端盖、及定子等各部件组成的。
一般来说，永磁同步电机的最大的特点是它的定子结构与普通的感应电机的结构非常非常的相似，主要是区别于转子的独特的结构与其它电机形成了差别。
和常用的异步电机的最大不同则是转子的独特的结构，在转子上放有高质量的永磁体磁极。
由于在转子上安放永磁体的位置有很多选择，所以永磁同步电机通常会被分为三大类：内嵌式、面贴式以及插入式，如图1.1所示。
永磁同步电机的运行性能是最受关注的，影响其性能的因素有很多，但是最主要的则是永磁同步电机的结构。
就面贴式、插入式和嵌入式而言，各种结构都各有其各自的优点。
图1-1面贴式的永磁同步电机在工业上是应用最广泛的，其最主要的原因是其拥有很多其他形式电机无法比拟的优点，例如其制造方便，转动惯性比较小以及结构很简单等。
永磁同步电机的工作原理
永磁同步电机是一种采用永磁体作为励磁源的同步电机，其工作原理如下：
1. 励磁原理：永磁同步电机通过将电源直流电流注入到永磁体中，产生恒定磁场。
永磁体的磁场与电流成正比，且在恒定电流下保持不变。
2. 定子电磁铁圈：在永磁体的周围，安装一个定子绕组，通常由三相对称的绕组组成。
当三相交流电通过定子绕组时，会在定子上产生旋转磁场。
3. 气隙电磁铁圈：在永磁体和定子之间，设有一个气隙。
当定子绕组激励电流时，在气隙内产生一个与定子旋转磁场同频率的电磁铁圈，它的磁场与定子旋转磁场相互作用，产生旋转扭矩。
4. 转子：永磁同步电机的转子上也含有永磁体，其中的磁极数与定子绕组极数保持一致。
当定子旋转磁场与转子磁极处的磁场相互作用时，转子会受到力矩的作用，产生旋转。
由于转子与定子的旋转频率一致，所以转子可以跟随定子的旋转同步运行。
5. 控制系统：为了使永磁同步电机正确运行，还需要一个控制系统。
控制系统会根据电磁铁圈和转子的反馈信号来调整定子绕组电流和转子位置，以使电机达到所需的转速和扭矩。
总结：永磁同步电机通过定子旋转磁场与转子磁场的相互作用，实现了转子的同步旋转。
由于永磁体的磁场恒定且强大，永磁同步电机拥有高效率、高功率密度和快速响应的特点，广泛应用于工业领域。
永磁同步电动机原理
永磁同步电动机是一种使用磁场互作用来产生机械转动的电动机。
它由一个固定的外部磁场和一个旋转的内部磁场组成。
首先，永磁同步电动机的外部磁场由永久磁铁或永磁体产生，这种磁场在空间中保持不变。
而内部磁场则通过将电流通入电动机的转子中来产生。
内部磁场的产生是通过电流产生的磁场与外部磁场相互作用而实现的。
当电流通过转子绕组时，产生的磁场会与外部磁场相互作用。
由于外部磁场是恒定的，转子绕组的磁场会以同步的速度旋转。
这样，转子就会跟随磁场的旋转而实现机械转动。
为了实现持续的机械转动，永磁同步电动机必须通过控制电流的频率和相位来确保内部磁场与外部磁场始终保持同步。
这通常是通过电机驱动系统中的电子控制器实现的。
总的来说，永磁同步电动机利用外部磁场和内部磁场之间的相互作用来产生机械转动。
通过控制电流的频率和相位，可以使内部磁场与外部磁场始终保持同步，从而实现稳定的机械运动。
永磁同步电机原理
永磁同步电机是一种应用广泛的电机类型，它具有高效率、高功率密度、响应速度快等优点，因此在各种领域得到了广泛的应用。
那么，永磁同步电机的工作原理是什么呢？
首先，我们来了解一下永磁同步电机的结构。
永磁同步电机由定子和转子两部分组成，定子上有三相绕组，而转子上则有永磁体。
在工作时，定子绕组通以三相交流电，产生旋转磁场。
而转子上的永磁体则受到定子旋转磁场的作用，从而产生电磁力，推动转子旋转，最终驱动机械装置工作。
其次，永磁同步电机的工作原理可以通过磁场理论来解释。
当定子绕组通以三相交流电时，会在定子内部产生旋转磁场。
而转子上的永磁体则会受到这个旋转磁场的作用，从而产生电磁力，使得转子跟随旋转磁场的旋转而旋转。
这就实现了电能转换为机械能的过程。
另外，永磁同步电机还具有磁场定位特性。
由于永磁同步电机的永磁体固定在转子上，因此可以实现磁场定位，即在没有传感器的情况下，通过控制定子绕组电流的大小和相位，可以精确地控制转子的位置和速度，从而实现精准的位置控制。
此外，永磁同步电机还具有高效率和响应速度快的特点。
由于永磁同步电机的转子上采用了永磁体，因此在工作时不需要外加励磁电流，从而减少了能量损耗，提高了电机的效率。
同时，永磁同步电机响应速度快，能够快速启动和停止，适用于对速度要求较高的场合。
总之，永磁同步电机是一种应用广泛的电机类型，它通过定子绕组产生旋转磁场，驱动转子旋转，实现了电能转换为机械能的过程。
同时，永磁同步电机具有磁场定位特性、高效率和响应速度快的特点，适用于各种领域的应用。
希望通过本文的介绍，可以更好地理解永磁同步电机的工作原理。
永磁同步电动机的原理与结构详解来源 |防爆云平台近些年永磁同步电动机得到较快发展，其特点是功率因数⾼、效率⾼，在许多场合开始逐步取代最常⽤的交流异步电机，其中异步启动永磁同步电动机的性能优越，是⼀种很有前途的节能电机。
永磁同步电动机永磁同步电动机的定⼦永磁同步电动机的定⼦结构与⼯作原理与交流异步电动机⼀样，多为4极形式。
图1是安装在机座内的定⼦铁芯，有24个槽。
图1—定⼦铁芯与机座电机绕组按3相4极布置，采⽤单层链式绕组，通电产⽣4极旋转磁场。
图2是有线圈绕组的定⼦⽰意图。
图2--同步电动机定⼦绕组永磁同步电动机的转⼦永磁同步电动机与普通异步电动机的不同是转⼦结构，转⼦上安装有永磁体磁极，永磁体在转⼦中的布置位置有多种，下⾯介绍⼏种主要形式。
永磁体转⼦铁芯仍需⽤硅钢⽚叠成，因为永磁同步电动机基本都采⽤逆变器电源驱动，即使产⽣正弦波的变频器输出都含有⾼频谐波，若⽤整体钢材会产⽣涡流损耗。
第⼀种形式：图3左图就是⼀个安装有永磁体磁极的转⼦，永磁体磁极安装在转⼦铁芯圆周表⾯上，称为表⾯凸出式永磁转⼦。
磁极的极性与磁通⾛向见图3右图，这是⼀个4极转⼦。
图3--表⾯凸出式永磁转⼦根据磁阻最⼩原理，也就是磁通总是沿磁阻最⼩的路径闭合，利⽤磁引⼒拉动转⼦旋转，于是永磁转⼦就会跟随定⼦产⽣的旋转磁场同步旋转。
第⼆种形式：图4中，左图是另⼀种安装有永磁体磁极的转⼦，永磁体磁极嵌装在转⼦铁芯表⾯，称为表⾯嵌⼊式永磁转⼦。
磁极的极性与磁通⾛向见图4右图，这也是⼀个4极转⼦。
图4--表⾯嵌⼊式永磁转⼦第三种形式：在较⼤的电机⽤得较多是在转⼦内部嵌⼊永磁体，称为内埋式永磁转⼦（或称为内置式永磁转⼦或内嵌式永磁转⼦），永磁体嵌装在转⼦铁芯内部，铁芯内开有安装永磁体的槽，永磁体的布置主要⽅式见图5。
在每⼀种形式中⼜有采⽤多层永磁体进⾏组合的⽅式。
图5--内埋式永磁转⼦的形式下⾯就径向式布置的转⼦为例做介绍。
图6是转⼦铁芯，为防⽌永磁体磁通短路，在转⼦铁芯还开有隔磁空槽，槽内也可填充隔磁材料。
