永磁同步电动机的分类和特点

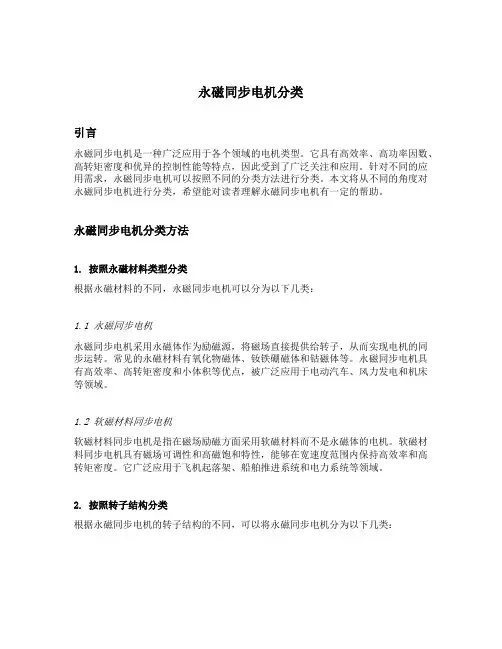

永磁同步电机分类引言永磁同步电机是一种广泛应用于各个领域的电机类型。

它具有高效率、高功率因数、高转矩密度和优异的控制性能等特点，因此受到了广泛关注和应用。

针对不同的应用需求，永磁同步电机可以按照不同的分类方法进行分类。

本文将从不同的角度对永磁同步电机进行分类，希望能对读者理解永磁同步电机有一定的帮助。

永磁同步电机分类方法1. 按照永磁材料类型分类根据永磁材料的不同，永磁同步电机可以分为以下几类：1.1 永磁同步电机永磁同步电机采用永磁体作为励磁源，将磁场直接提供给转子，从而实现电机的同步运转。

常见的永磁材料有氧化物磁体、钕铁硼磁体和钴磁体等。

永磁同步电机具有高效率、高转矩密度和小体积等优点，被广泛应用于电动汽车、风力发电和机床等领域。

1.2 软磁材料同步电机软磁材料同步电机是指在磁场励磁方面采用软磁材料而不是永磁体的电机。

软磁材料同步电机具有磁场可调性和高磁饱和特性，能够在宽速度范围内保持高效率和高转矩密度。

它广泛应用于飞机起落架、船舶推进系统和电力系统等领域。

2. 按照转子结构分类根据永磁同步电机的转子结构的不同，可以将永磁同步电机分为以下几类：2.1 表面永磁同步电机表面永磁同步电机是指将永磁体直接安装在转子的表面上的电机。

这种结构简单，制造工艺相对容易，适用于小功率、小转矩的应用。

表面永磁同步电机广泛应用于家用电器、办公设备和小型机械等领域。

2.2 内部永磁同步电机内部永磁同步电机是将永磁体嵌入到转子的内部，与铁芯紧密结合的电机。

内部永磁同步电机具有高转矩密度和高热稳定性等特点，广泛应用于电动汽车、机床和工业自动化等领域。

3. 按照控制方式分类根据永磁同步电机的控制方式的不同，可以将永磁同步电机分为以下几类：3.1 矢量控制永磁同步电机矢量控制永磁同步电机是指通过精确控制电流和磁通矢量来实现电机的高性能运行。

矢量控制永磁同步电机具有快速响应、高动态性能和良好的负载适应能力等特点，广泛应用于工业自动化、电力工程和交通运输等领域。

变频器供电的永磁同步电动机加上转子位置闭环控 制系统构成自同步永磁电动机，既具有电励磁直流 电动机的优异调速特性，又实现了无刷化，在要求 高控制精度和高可靠性的场合，如航空、航天、数 控机床、加工中心、机器人、电动汽车、计算机外 围设备和家用电器等方面都获得广泛应用。通常， 反电动势和供电电流波形都是矩形波的电动机称之 为无刷直流永磁电动机；反电动势和供电电流波形 都是正弦波的电动机，称为永磁同步电动机。


直流永磁电机虽然省却了电励磁系统，由于用“电 刷/换向器”机械接触机构，换向火花、电磁干扰、 寿命短和可靠性等问题仍然存在，极大限制了其使 用范围。 随着微电子器件和电力电子器件方面的进步和发展， 电子换向替代机械换向的技术日益成熟，无刷直流 永磁电机迅猛发展起来。如日常生活中几乎随处可 见的电动摩托车、电动自行车，全部采用了外转子 无刷直流永磁电机。

运行性能方面，有刷直流电动机电枢绕组的元件数 和换向器的换向片数多于无刷直流电动机电枢绕组 的相数，运行过程中有较大的差别：有刷直流电动 机的磁极磁场与电枢磁场始终处于正交状态，而无 刷直流电动机的磁极磁场与电枢磁场在某一角度范 围内变动，正交状态仅只是其中的一个瞬时位置。 因此，在其他条件相同的情况下，在运行过程中， 无刷直流电动机的力矩脉动要大于有刷直流电动机 的力矩脉动，无刷直流电动机的电磁力矩要小于有 刷直流电动机的电磁力矩。

永磁同步电机与传统的电励磁同步电机运行原理相 同。因不需要励磁绕组和直流励磁电源，故取消了 容易出问题的集电环和电刷装置，成为无刷电机。

永磁发电机制成后难以调节磁场以控制其输出电压 和功率因数，从而限制了它的使用范围。如直驱式 永磁风力发电机，与电网间的能量交换必须通过变 频器实现，无法直联。

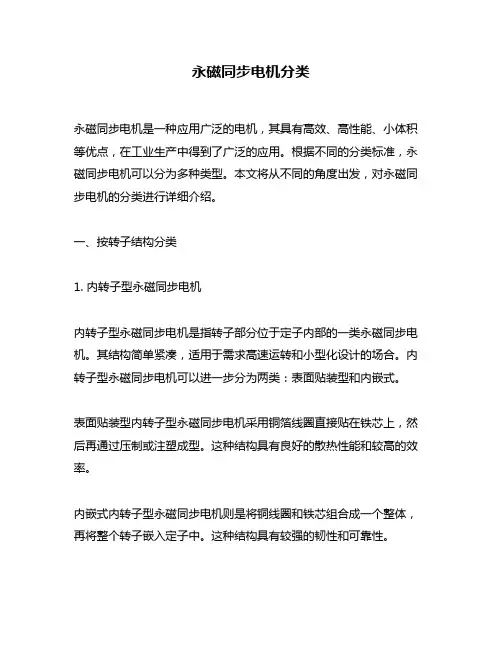

永磁同步电机分类永磁同步电机是一种应用广泛的电机，其具有高效、高性能、小体积等优点，在工业生产中得到了广泛的应用。

根据不同的分类标准，永磁同步电机可以分为多种类型。

本文将从不同的角度出发，对永磁同步电机的分类进行详细介绍。

一、按转子结构分类1. 内转子型永磁同步电机内转子型永磁同步电机是指转子部分位于定子内部的一类永磁同步电机。

其结构简单紧凑，适用于需求高速运转和小型化设计的场合。

内转子型永磁同步电机可以进一步分为两类：表面贴装型和内嵌式。

表面贴装型内转子型永磁同步电机采用铜箔线圈直接贴在铁芯上，然后再通过压制或注塑成型。

这种结构具有良好的散热性能和较高的效率。

内嵌式内转子型永磁同步电机则是将铜线圈和铁芯组合成一个整体，再将整个转子嵌入定子中。

这种结构具有较强的韧性和可靠性。

2. 外转子型永磁同步电机外转子型永磁同步电机是指转子部分位于定子外部的一类永磁同步电机。

其结构相对复杂，适用于需要大功率输出和高扭矩的场合。

外转子型永磁同步电机可以进一步分为两类：铁芯式和铝壳式。

铁芯式外转子型永磁同步电机采用铜线圈绕制在铁芯上，然后再通过压制或注塑成型。

这种结构具有良好的散热性能和较高的效率。

铝壳式外转子型永磁同步电机则是将铜线圈和铝合金壳体组合成一个整体，再将整个转子安装在轴上。

这种结构具有较强的韧性和可靠性。

二、按控制方式分类1. 伺服控制型永磁同步电机伺服控制型永磁同步电机是指通过控制器对电机进行精确控制，实现精准位置、速度、力量等参数的调节。

这种类型的永磁同步电机广泛应用于工业生产中需要高精度控制的场合，如自动化生产线、机器人等。

2. 变频控制型永磁同步电机变频控制型永磁同步电机是指通过变频器对电机进行调速控制，实现不同转速和功率输出的需求。

这种类型的永磁同步电机广泛应用于工业生产中需要调节转速的场合，如风力发电、水泵等。

三、按永磁材料分类1. NdFeB型永磁同步电机NdFeB型永磁同步电机是指采用钕铁硼材料作为永磁体的一类电机。

• 2．表面插入式 可充分利用转子磁路的不对称 性所产生的磁阻转矩，提高电动机的功率密度， 动态性能较凸出式有所改善，制造工艺也较简 单，常被某些调速永磁同步电动机所采用。但 漏磁系数和制造成本都较凸出式大。
4.2 内置径向式转子磁路结构
转轴
隔磁磁桥
永磁体
内置结构式转子的永磁体位于转子内部，永磁体外 表面与定子铁心内圆之间(对外转子磁路结构则为永 磁体内表面与转子铁心外圆之间)有铁磁物质制成的 极靴，极靴中可以放置铸铝笼或铜条笼，起阻尼或 (和)起动作用，动、稳态性能好，广泛用于要求有异 步起动能力或动态性能高的永磁同步电动机。内置式 转子内的永磁体受到极靴的保护，其转子磁路结构的 不对称性所产生的磁阻转矩也有助于提高电动机的过 裁能力和功率密度，而且易于“弱磁”扩速。
直轴电枢反应 为去磁性质
Ed E0
I&1 超前 E&0 I&1 滞后 U&
相当于感性负载
直轴电枢反应 为去磁性质
Ed E0
I&1 I&q
I&1与 U&同相位
仅有交轴电枢 反应，无直轴 电枢反应
Ed E0
I&1 滞后 E&0
相当于感性负载
直轴电枢反应 为助磁性质
Ed E0
7.2 永磁同步电机电磁转矩和矩角特性
1. 普通双层短距绕组
波形不好；永磁齿 磁导磁阻转矩大； 绕组端部长,不经济
2. 集中绕组 一对极下放置三 相集中绕组，绕 组基波系数低， 电机性能差。
3. 普通分数槽绕组
q 1 的分数槽绕
组可以改善电动势 和磁动势波形，
绕组的端部长。
4. 特殊分数槽绕组
q 1 3 这种

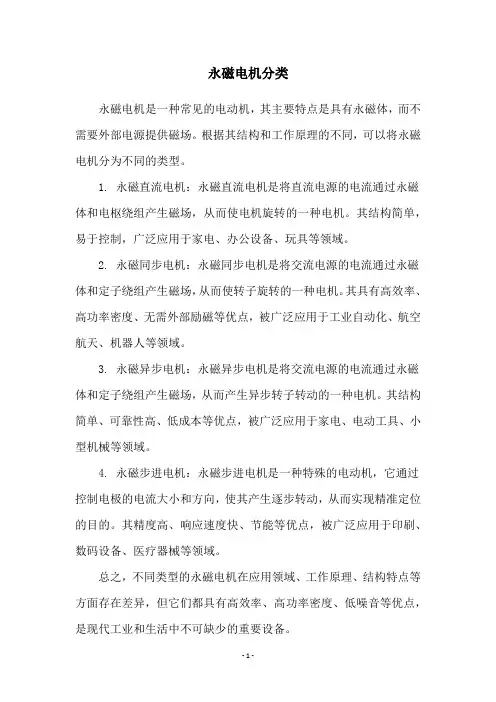

永磁电机分类
永磁电机是一种常见的电动机，其主要特点是具有永磁体，而不需要外部电源提供磁场。

根据其结构和工作原理的不同，可以将永磁电机分为不同的类型。

1. 永磁直流电机：永磁直流电机是将直流电源的电流通过永磁体和电枢绕组产生磁场，从而使电机旋转的一种电机。

其结构简单，易于控制，广泛应用于家电、办公设备、玩具等领域。

2. 永磁同步电机：永磁同步电机是将交流电源的电流通过永磁体和定子绕组产生磁场，从而使转子旋转的一种电机。

其具有高效率、高功率密度、无需外部励磁等优点，被广泛应用于工业自动化、航空航天、机器人等领域。

3. 永磁异步电机：永磁异步电机是将交流电源的电流通过永磁体和定子绕组产生磁场，从而产生异步转子转动的一种电机。

其结构简单、可靠性高、低成本等优点，被广泛应用于家电、电动工具、小型机械等领域。

4. 永磁步进电机：永磁步进电机是一种特殊的电动机，它通过控制电极的电流大小和方向，使其产生逐步转动，从而实现精准定位的目的。

其精度高、响应速度快、节能等优点，被广泛应用于印刷、数码设备、医疗器械等领域。

总之，不同类型的永磁电机在应用领域、工作原理、结构特点等方面存在差异，但它们都具有高效率、高功率密度、低噪音等优点，是现代工业和生活中不可缺少的重要设备。

「永磁同步电动机的分类和特点」1.永磁同步表面磁励磁电动机（SPM）永磁同步表面磁励磁电动机（SPM）是一种常见的永磁同步电动机类型。

在SPM中，永磁体被安装在电机的转子上，通过磁场与定子绕组产生磁耦合作用。

该类型的电动机具有高功率密度、高效率和高转矩密度等优点。

由于永磁体直接与转子接触，因此转矩传递效果较好。

然而，SPM的控制较为复杂，一般需要实时测量转子位置信息。

2.内反磁励永磁同步电动机（IPM）内反磁励永磁同步电动机（IPM）是另一种常见的永磁同步电动机类型。

在IPM中，除了有永磁体外，还在转子上安装了铁芯。

这些铁芯在转子旋转时，会产生一个反磁场，与永磁体的磁场相互作用。

这种结构使得IPM电动机在转速较低时仍然具有高效率。

此外，IPM具有良好的磁场调节能力，能够适应不同工况的需求。

3.外磁励永磁同步电动机（BPM）外磁励永磁同步电动机（BPM）是一种采用了外加励磁的永磁同步电动机。

该类型的电动机通过外部磁场分布来提供额外的磁励磁场，从而实现转子的同步运转。

BPM通常具有较高的控制精度和较低的转速波动率。

然而，由于需要外部磁场的加入，BPM的结构较为复杂，整体成本也较高。

上述是常见的几种永磁同步电动机的分类和特点。

不同类型的永磁同步电动机适用于不同的工况和应用场景。

在实际应用中，我们需要根据具体需求选择合适的类型。

无论是哪种类型，永磁同步电动机都具有高效率、高转矩密度和较低的能耗等优点，因此得到了广泛的应用。

未来随着永磁技术的不断发展，我们可以期待永磁同步电动机在各个领域的更广泛应用。

15 /17
（3）弱磁控制 永磁同步电机的转子是永磁铁励磁，随着转速的升高，电动 机电压达到逆变器所能输出的极限，再想升速就只能靠调节 定子电流的大小和相位增加直轴去磁电流来等效弱磁提高转 速。 （4）性能改善 主要从开发新结构电机，力矩补偿减少力矩波动，改善永磁 体的抗消磁能力等方面对电机的性能进行改善。
9/17
永磁同步电机控制策略
（1）上世纪70年代西门子工程师F.Blaschke 首先提出异步电机矢量控制理论来解决交流电 机转矩控制问题。 ~
给定 信号
i*m
控制器 i
* t
i*
VR-1 i*

+
i*A i*B 2/3 * iC
iA 电流控制 iB 变频器 iC
i
3/2 iβ VR
16 /17
5. 永磁同步电机的发展趋势
（1）大功率，高转速，高转矩，高效率，质量轻 （2）轻型化，微型化，高功能化，专业化 （3）动力传动一体化的电机驱动系统 （4）高性能，高档永磁同步电机伺服系统
17 /17
3. 永磁同步电机控制系统的控制算法研究现状综述
永磁同步电机是一个多变量，强耦合的非线性系统。实际 应用中电机的参数实时变化，且会受到外部干扰的影响，因此 很多的先进控制算法被应用到交流控制系统来解决上述问题。 （1）PI控制 优点：经典控制策略，方法简单，既能提高静态精度，又能改 善动态品质； 缺点：PI控制法属于线性的控制方法，适应负载能力差，抗干 扰能力差，控制性能不够稳定。 （2）滑模变结构控制 优点：不要求精确的数学模型，不受参数变化和外部扰动的影 响； 缺点：由于惯性，时间延迟等因素，存在抖振现象。
im
等效直流 电机模型

面临的挑战与解决方案
成本问题
随着高性能永磁材料价格的上涨，永磁同步电动机的成本 也随之增加。解决方案包括采用替代性材料、优化设计等 降低成本。
控制精度问题
在某些高精度应用场景中，永磁同步电动机的控制精度仍 需提高。解决方案包括采用先进的控制算法和传感器技术 提高控制精度。
可靠性问题
在高温、高湿等恶劣环境下，永磁同步电动机的可靠性可 能会受到影响。解决方案包括加强散热设计、提高材料耐 久性等提高可靠性。
总结词
风力发电系统中应用永磁同步电动机，具有 高效、可靠、低噪音等优点。
详细描述
风力发电系统需要能够在风能不稳定的情况 下高效、可靠运行的电机，永磁同步电动机 能够满足这些要求。其高效、可靠、低噪音 的特性使得风力发电系统在能源利用效率和
可靠性方面具有显著优势。
THANKS
感谢观看
工作原理
永磁同步电动机通过控制器调节电机电流，使电机转子与定子磁场保持同步， 从而实现电机的运转。其工作原理基于磁场定向控制和矢量控制技术。
种类与特点
种类
永磁同步电动机根据结构可分为 表面贴装式、内置式和无铁心式 等类型。
特点
永磁同步电动机具有效率高、节 能效果好、运行稳定、维护方便 等优点，广泛应用于工业自动化 、新能源、电动汽车等领域。
05
CATALOGUE
永磁同步电动机的发展趋势与挑战
技术发展趋势
高效能化
随着技术的不断进步，永磁同步电动机的效率和性能不断提升， 能够满足更多高效率、高负载的应用需求。
智能化
随着物联网、传感器等技术的发展，永磁同步电动机的智能化水平 不断提高，可以实现远程监控、故障诊断等功能。
紧凑化
为了适应空间受限的应用场景，永磁同步电动机的尺寸和重量不断 减小，同时保持高性能。

永磁同步电机特征电流永磁同步电机是由永磁体励磁产生同步旋转磁场的同步电机，永磁体作为转子产生旋转磁场，三相定子绕组在旋转磁场作用下通过电枢反应，感应三相对称电流。

此时转子动能转化为电能，永磁同步电机作发电机(generator)用；此外，当定子侧通入三相对称电流，由于三相定子在空间位置上相差120，所以三相定子电流在空间中产生旋转磁场，转子旋转磁场中受到电磁力作用运动，此时电能转化为动能，永磁同步电机作电动机(motor)用。

永磁同步电机可以将电机整体地安装在轮轴上，形成整体直驱系统，即一个轮轴就是一个驱动单，省去了一个齿轮箱。

永磁同步电机的特点主要有以下几种：(1)PMSM本身的功率效率高以及功率因数高；(2)PMSM发热小，因此电机冷却系统结构简单、体积小、噪声小；(3)系统采用全封闭结构，无传动齿轮磨损、无传动齿轮噪声，免润滑油、免维护；(4)PMSM允许的过载电流大，可靠性显著提高；(5)整个传动系统重量轻，簧下重量也比传统的轮轴传动的轻，单位重量的功率大；(6)由于没有齿轮箱，可对转向架系统随意设计：如柔式转向架、单轴转向架，使列车动力性能大大提高。

1、适用场合永磁电机通常用于小功率场合。

普通电动机，特别是励磁电动机，常用于大功率场合。

永磁电机的形式有矩形脉冲波电流，永磁无刷直流电机PMBDC有矩形脉冲。

波形电流2正弦波电流，永磁磁阻同步电机PSM；因此，应用范围极为广泛，几乎涵盖了航空航天、国防、工业、农业生产和日常生活的所有领域。

下面介绍几种典型永磁电机的主要特点和主要应用场景1稀土永磁电机与传统发电机相比，永磁同步电机不需要集电环和电刷装置，对其结构也没有要求。

2、高效高功率因数永磁同步电动机结合了传统异步电动机和电励磁同步电动机的优点，可以获得与直流电动机相似甚至优于直流电动机的调速特性，性能得到全面提高。

永磁同步电动机和电励磁同步电动机与异步电动机相比，不需要无功励磁电流，并且是可能的；永磁同步电动机的启动和运行是由定子绕组、转子鼠笼绕组和永磁体产生的磁场相互作用形成的。

二、永磁同步电动机的转子磁路结构
1. 表面式转子磁路结构 2. 内置式转子磁路结构 3. 爪极式转子磁路结构 4. 隔磁措施
1、表面式转子磁路结构
N
N
S
S
SN
NS
SN
NS
S N
(a)凸出式（隐极结构）
S N
(b)插入式（凸极结构）
1、表面式转子磁路结构
对采用稀土永磁的电机来说，由于永 磁材料的相对回复磁导率接近1，所以表 面凸出式转于在电磁性能上属于隐极转子 结构；而表面插入式转子的相邻两永磁磁 极间有着磁导率很大的铁磁材料，故在电 磁性能上属于凸极转子结构。
五．永磁同步电动机的参数计算和分析
六．异步起动永磁同步电动机的起动过程
永磁同步电动机的稳态性能
（一）稳态运行和相量图 （二）稳态运行性能分析计算 （三）损耗分析计算
（一）稳态运行和相量图
利用双轴电枢反应分析法（双反 应理论）研究永磁同步电动机。
同步电机的电枢反应：同步电机 电枢磁势基波对磁极主磁场的影响。
2、内置混合式转子磁路结构
2
1
1
N
3
4 S
NS
3
N S
N
N S
4
S
SN
NS
SN S 1 N
S
S
N
N
S N
(a)
(b)
1—转轴 2—永磁体槽 3—永磁体 4—转子导条
2、内置混合式转子磁路结构
2
3
2
3
N
N
N
4 1
NN NN
4
1
S
S
S
S
SS
S
SN
S

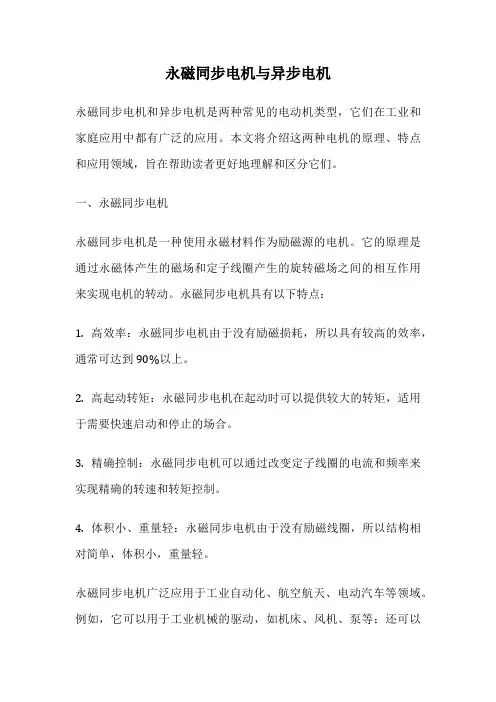

永磁同步电机与异步电机永磁同步电机和异步电机是两种常见的电动机类型，它们在工业和家庭应用中都有广泛的应用。

本文将介绍这两种电机的原理、特点和应用领域，旨在帮助读者更好地理解和区分它们。

一、永磁同步电机永磁同步电机是一种使用永磁材料作为励磁源的电机。

它的原理是通过永磁体产生的磁场和定子线圈产生的旋转磁场之间的相互作用来实现电机的转动。

永磁同步电机具有以下特点：1. 高效率：永磁同步电机由于没有励磁损耗，所以具有较高的效率，通常可达到90%以上。

2. 高起动转矩：永磁同步电机在起动时可以提供较大的转矩，适用于需要快速启动和停止的场合。

3. 精确控制：永磁同步电机可以通过改变定子线圈的电流和频率来实现精确的转速和转矩控制。

4. 体积小、重量轻：永磁同步电机由于没有励磁线圈，所以结构相对简单，体积小，重量轻。

永磁同步电机广泛应用于工业自动化、航空航天、电动汽车等领域。

例如，它可以用于工业机械的驱动，如机床、风机、泵等；还可以用于电动汽车的驱动系统，提供高效率和高性能的动力。

二、异步电机异步电机是一种常见的交流电动机，工作原理是通过定子线圈产生的旋转磁场和转子铁芯之间的相对运动来实现电机的转动。

异步电机具有以下特点：1. 结构简单：异步电机由于没有永磁体或励磁线圈，所以结构相对简单，制造成本低。

2. 起动转矩较低：异步电机在起动时的转矩较低，需要较长的时间来加速到额定转速。

3. 转速波动较大：异步电机的转速会受到负载变化的影响，容易产生转速波动。

4. 维护成本低：异步电机结构简单，故障率低，维护成本相对较低。

异步电机广泛应用于家用电器、工业设备、水泵等领域。

例如，它可以用于家用洗衣机、冰箱、空调等家电的驱动；还可以用于工业生产线上的传动装置，如输送带、搅拌机等。

总结：永磁同步电机和异步电机是两种常见的电动机类型，它们在结构、工作原理和应用领域上有所不同。

永磁同步电机具有高效率、高起动转矩、精确控制等特点，适用于高性能和精确控制要求的场合；而异步电机则具有结构简单、维护成本低等特点，适用于一般功率和速度要求的场合。

永磁同步电动机的分类和特点一，永磁同步电动机的特点永磁同步电动机结构简单、体积小、重量轻、损耗小、效率高，和直流电机相比，它没有直流电机的换向器和电刷等缺点。

和异步电动机相比，它由于不需要无功励磁电流，因而效率高，功率因数高，力矩惯量比大，定子电流和定子电阻损耗减小，且转子参数可测、控制性能好；但它与异步电机相比，也有成本高、起动困难等缺点。

和普通同步电动机相比，它省去了励磁装置，简化了结构，提高了效率。

永磁同步电机矢量控制系统能够实现高精度、高动态性能、大范围的调速或定位控制，因此永磁同步电机矢量控制系统引起了国内外学者的广泛关注。

我国是盛产永磁材料的国家，特别是稀土永磁材料钕铁硼资源在我国非常丰富，稀土矿的储藏量为世界其他各国总和的4倍左右，号称“稀土王国”。

稀土永磁材料和稀土永磁电机的科研水平都达到了国际先进水平。

因此，对我国来说，永磁同步电动机有很好的应用前景。

二，永磁同步电动机的分类永磁同步电动机的转子磁钢的几何形状不同，使得转子磁场在空间的分布可分为正弦波和梯形波两种。

因此，当转子旋转时，在定子上产生的反电动势波形也有两种：一种为正弦波；另一种为梯形波。

这样就造成两种同步电动机在原理、模型及控制方法上有所不同，为了区别由它们组成的永磁同步电动机交流调速系统，习惯上又把正弦波永磁同步电动机组成的调速系统称为正弦型永磁同步电动机（Permanent-Magnet Synchronous Motor——PMSM）调速系统；而由梯形波（方波）永磁同步电动机组成的调速系统，在原理和控制方法上与直流电动机系统类似，故称这种系统为无刷直流电动机（BLDCM）调速系统。

永磁同步电动机转子磁路结构不同，则电动机的运行特性、控制系统等也不同。

根据永磁体在转子上的位置的不同，永磁同步电动机主要可分为：表面式和内置式。

在表面式永磁同步电动机中，永磁体通常呈瓦片形，并位于转子铁心的外表面上，这种电机的重要特点是直、交轴的主电感相等；而内置式永磁同步电机的永磁体位于转子内部，永磁体外表面与定子铁心内圆之间有铁磁物质制成的极靴，可以保护永磁体。

us
Ris
L
dis dt
d dt
s
Ris
d dt
（1）
A、B、C三相坐标系中同步电机数学模型
bs
is
C' ω
ψf
B
NA θ
S
as
A'
B'
C
cs
图1 PMSM电机物理模型
在图中，as、bs、cs为电机三相定子绕组的轴线， θ为转子d轴轴线与A相绕组轴线的夹角，ψf为转子 永磁铁产生的过定子磁链，is为电机定子三相电流 的综合矢量。
定子中通三相对称绕组，转子有直流电源供电， 运行过程如下：
（1）主磁场的建立：励磁绕组通以直流励磁电 流，建立极性相间的励磁磁场，即建立起主磁场。
（2）载流导体：三相对称的电枢绕组充当功率 绕组，成为感应电势或者感应电流的载体。
（3）切割运动：原动机拖动转子旋转（给电机 输入机械能），极性相间的励磁磁场随轴一起旋 转并顺次切割定子各相绕组（相当于绕组的导体 反向切割励磁磁场）。
（4）交变电势的产生：由于电枢绕组与 主磁场之间的相对切割运动，电枢绕组中 将会感应出大小和方向按周期性变化的三 相对称交变电势。通过引出线，即可提供 交流电源。
运行方式
同步电机的主要运行方式有三种，即作 为发电机、电动机和补偿机运行。作为发 电机运行是同步电机最主要的运行方式， 作为电动机运行是同步电机的另一种重要 的运行方式。同步电机还可以接于电网作 为同步补偿机。这时电机不带任何机械负 载，靠调节转子中的励磁电流向电网发出 所需的感性或者容性无功功率，以达到改 善电网功率因数或者调节电网电压的目的。
故插入式转子结构的永磁同步电动机在电磁性能 上属于凸极式电机，其q轴同步电感要大于d轴同 步电感。这种因转子磁路的不对称性所产生磁阻

永磁同步电动机的分类和特点一，永磁同步电动机的特点永磁同步电动机结构简单、体积小、重量轻、损耗小、效率高，和直流电机相比，它没有直流电机的换向器和电刷等缺点。

和异步电动机相比，它由于不需要无功励磁电流，因而效率高，功率因数高，力矩惯量比大，定子电流和定子电阻损耗减小，且转子参数可测、控制性能好；但它与异步电机相比，也有成本高、起动困难等缺点。

和普通同步电动机相比，它省去了励磁装置，简化了结构，提高了效率。

永磁同步电机矢量控制系统能够实现高精度、高动态性能、大范围的调速或定位控制，因此永磁同步电机矢量控制系统引起了国内外学者的广泛关注。

我国是盛产永磁材料的国家，特别是稀土永磁材料钕铁硼资源在我国非常丰富，稀土矿的储藏量为世界其他各国总和的4倍左右，号称“稀土王国”。

稀土永磁材料和稀土永磁电机的科研水平都达到了国际先进水平。

因此，对我国来说，永磁同步电动机有很好的应用前景。

二，永磁同步电动机的分类永磁同步电动机的转子磁钢的几何形状不同，使得转子磁场在空间的分布可分为正弦波和梯形波两种。

因此，当转子旋转时，在定子上产生的反电动势波形也有两种：一种为正弦波；另一种为梯形波。

这样就造成两种同步电动机在原理、模型及控制方法上有所不同，为了区别由它们组成的永磁同步电动机交流调速系统，习惯上又把正弦波永磁同步电动机组成的调速系统称为正弦型永磁同步电动机（PMSM）调速系统；而由梯形波（方波）永磁同步电动机组成的调速系统，在原理和控制方法上与直流电动机系统类似，故称这种系统为无刷直流电动机（BLDCM）调速系统。

永磁同步电动机转子磁路结构不同，则电动机的运行特性、控制系统等也不同。

根据永磁体在转子上的位置的不同，永磁同步电动机主要可分为：表面式和内置式。

在表面式永磁同步电动机中，永磁体通常呈瓦片形，并位于转子铁心的外表面上，这种电机的重要特点是直、交轴的主电感相等；而内置式永磁同步电机的永磁体位于转子内部，永磁体外表面与定子铁心内圆之间有铁磁物质制成的极靴，可以保护永磁体。

轴向磁通电机分类轴向磁通电机是指其磁通方向与轴向同向或者垂直的电机。

轴向磁通电机是传统电机中的一种，根据不同的构造形式和工作原理，可以分为多种类型，下面将对轴向磁通电机进行分类。

1. 永磁同步轴向磁通电机永磁同步轴向磁通电机是利用永磁体作为励磁源，通过转动转子和定子磁场进行同步运转的电机。

其特点是占地面积小、结构简单、效率高、启动扭矩大，广泛应用于电动汽车、风力发电和工业自动化等领域。

2. 永磁直线轴向磁通电机永磁直线轴向磁通电机是一种具有直线运动形式的电机，其基本结构是利用永磁体和线圈作为励磁源，在磁场的作用下产生直线运动。

其优点是高效率、低噪音、精度高、可控性强，主要应用于医疗器械、自动化生产线和精密设备等领域。

3. 变磁通轴向磁通电机变磁通轴向磁通电机的特点是可以通过调节励磁电流或磁路来实现磁通的变化，从而实现对电机的控制和调节。

其优点是运行稳定、转矩平滑、可靠性高、效率高，广泛应用于机械加工、船舶起重等领域。

4. 磁滞转向电机磁滞转向电机是利用磁滞效应实现电机转向的一种电机，其基本原理是在其磁心上通过交流电流激励，使得磁滞效应在变化的磁场中对电机产生转向力矩。

其优点是结构简单、受重量轻、效率高、转矩大，主要应用于卫星、导弹、飞机等领域。

5. 普通异步轴向磁通电机普通异步轴向磁通电机是一种采用异步电动机的结构形式的轴向磁通电机，其选材性能和管理性能都非常优异，主要用于高速和磁滞负载下的实际工作场合，常用于工业和农业生产中。

总之，轴向磁通电机的类型繁多，不同类型的轴向磁通电机在应用领域和工作原理上都有所不同。

同时也由于其结构简单、效率高、可靠性强等优点，使得轴向磁通电机越来越受到广大用户的青睐。

永磁体同步电机是一种电动机，其特点是使用永磁体来产生磁场，而不是传统的励磁绕组。

这种电动机具有结构简单、体积小、效率高、功率因数高等优点。

永磁同步电机已经在多个行业中得到广泛应用，如冶金、陶瓷、橡胶、石油和纺织等行业的中、低压电动机。

永磁同步电机的运行原理与普通电励磁同步电机相同，但由于使用了永磁体进行励磁，使得电动机结构更为简单，降低了加工和装配费用，同时还省去了容易出现问题的集电环和电刷，提高了电动机运行的可靠性。

此外，由于无需励磁电流，没有励磁损耗，从而提高了电动机的工作效率。

永磁同步电机的主要部件包括转子、定子和端盖等。

其中，转子是电机的主要旋转部分，包括永磁体、转子铁芯和轴承等；而定子是电机的固定部分，通常包括定子绕组和定子铁芯等。

总之，永磁同步电机是一种高效、可靠的电动机，具有广泛的应用前景。

随着技术的不断进步和应用需求的不断增长，永磁同步电机在未来仍将不断发展壮大。

（1）永磁电机是指使用了永磁体的电机，这类电机不需要励磁，大致可分为：永磁直流电机（有换向器），无刷直流电机（直流电机特性，电子换向），永磁同步电机（交流电机特性）等。

（2）永磁电机与普通电机区别：与普通电机相比，永磁电机具有功率密度高，特征信号小，结构简单，运行可靠，电机的尺寸和形状灵活多样等性能特点，具体体现在以下五个方面：一是功率密度和效率高。

这里所说的功率密度高，主要是指永磁电机体积小而发电或输出功率大。

这是因为永磁电机的励磁磁场由永磁体提供，转子不需要励磁电流，电机效率提高，与传统电机相比，任意转速点均节约电能，尤其在转速较低的时候这种优势尤其明显。

现代潜艇大都采用大直径低速7叶大侧斜螺旋桨或泵喷推进器，转速低，推进效率高。

而且，潜艇在水下多以低噪声速度机动，使得永磁电机的这一优势得到更好的体现和发挥。

二是体积小，重量轻。

由于使用了高性能的永磁材料提供磁场，使得永磁电机的气隙磁场较普通电机大大增强，而永磁电机的体积和重最较普通电机则大大缩小。

例如11千瓦的普通电机重量为220千克，而永磁电机仅为92千克，相当于普通电机重量的45.8%。

三是故障率更低、使用普遍。

由于使用了高性能的稀土永磁材料提供磁场，因此故障率更低，使用更加普遍。

四是启动转矩大。

由于永磁电机正常工作时转子绕组不起作用，因而在设计时可使转子绕组完全满足高起动转矩的要求，例如从1.8倍上升到2.5倍，甚至更大。

永磁电机优点：1.转子没有损耗，具有更高的效率2.电机体积较小、重量轻3.由转子磁钢产生气隙磁密，功率因素较高4.调速范围宽5.转动惯量小，允许脉冲转矩大，可获得较高的加速度，动态性能好6.噪音小、过载能力大缺点：1.回收困难2.逆变器故障易导致退磁3.安全维修困难感应电机优点：1.小型轻量化；2.易实现转速超过10000r/min的高速旋转；3.高速低转矩时运转效率高；4.低速时有高转矩，以及有宽泛的速度控制范围；5.高可靠性（坚固）；6.制造成本低；7.控制装置的简单化；缺点：功率因数滞后，轻载功率因数低，调速性能稍差。
