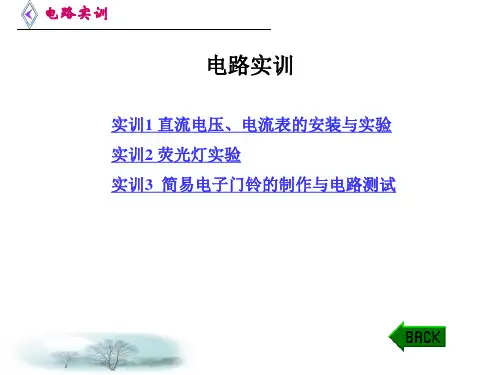

实训1 直流电压、电流表的安装与实验 实训2 荧光灯实验 实训3 简易电子门铃的制作与电路测试
电路实训

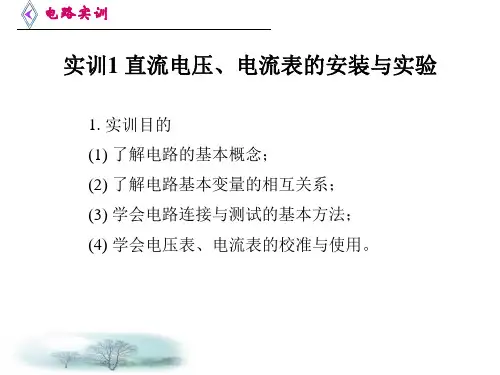

实训1 直流电压、电流表的安装与实验
1. (1) 了解电路的基本概念； (2) 了解电路基本变量的相互关系； (3) 学会电路连接与测试的基本方法； (4)
电路实训 2． 实训设备、 (1) 实训设备与器件：直流稳压电源 1 台、数字万 用表2块、0.1 mA表头1只、单刀双掷开关2只、电阻若 干。 (2) 实训电路与说明：实训电路如实训图1.1所示。 其中图(a)为电压表电路，电路中虚框内部的作用是将 100 μA的表头改装为量程10 V的电压表; 图(b)为电流表 电路，电路中虚框内部的作用是将100 μA的表头改装 为量程100 mA的电流表。图中，E为电压可调的直流 稳压电源； B1为数字万用表; B2为0.1 mA表头; r为表头 内部线圈的直流电阻，称为表头内阻。
4. 实训总结与分析 (1) 按照实训图1.1，可以将各种设备与器件连接起来。 在实训图1.1中，稳压电源用一内阻为0的电压源来表示，表 头用一内阻为 0的电流表与一内阻 r表示，导线的电阻为 0 ， 开关闭合时电阻为0，断开时电阻无穷大。其实，导线都有 电阻，表头的线圈具有电感，但在给出的电路中都忽略了。
电路实训 2） 电源刚接通时，灯管尚未导通，起辉器的两极因承受全 部电压而产生辉光放电，起辉器的U型电极触片受热弯曲与 固定触片接触，电流流过镇流器、灯管两端灯丝及起辉器构 成回路。同时，起辉器的两极接触后，辉光放电结束，双金 属片变冷，起辉器两极重新断开，使在两极断开瞬间镇流器 产生的较高感应电动势与电源电压一起(共约400~600 V)加在 灯管两极之间，使灯管中气体电离而放电，产生紫外线，激 发管壁上的荧光粉。灯管点燃后，由于镇流器的限流作用， 使得灯管两端的电压较低(约为90 V)，而起辉器与荧光灯并 联，较低的电压不能使起辉器再次起动。此时，起辉器处于 断开状态，即使将其拿掉也并不影响灯管正常工作。

1.0
E24 允许偏差 ±5%
3.3 3.6
E12 允许偏差 ±10%
3.3
1.2 1.3
1.2
3.9 4.3
3.9
1.5 1.6
1.5
1.5
4.7 5.1
4.7
1.8 2.0
1.8
5.6 6.2
5.6
2.2 2.4
2.2
2.7 3.0
2.7
2.2
6.8 7.5
6.8
完整版课件ppt8.2 9.1
8.2
（1）.合金类 （a）精密线绕电阻器（型号RX）。在测量仪表或其它要求精高的
放大电路中，可采用精密线绕电阻器，这种电阻器一般精度±0.01%， 最高可达0.005%或更高，温度系数小于，长期工作稳定性高，阻值范 围可在0.01Ω~10MΩ之间。但本类电阻器由于工艺为线绕，因而分布 参数大，不适宜在高频电路中使用。 （b）功率型线绕电阻器（型号RX）。这种电阻器额定功率在2W以上， 阻值范围为0.15Ω到数百kΩ，精度等级±5%~±20%，最大功率可 达200W。本类电阻器防潮、防线圈松动，通常在绕制后，将其外层用 玻璃釉（也称珐琅）加以保护。功率电阻器又分固定式和可调式两种， 可调式即从电阻体引出一滑动头，可对阻值进行调整，便于整机调试中 使用。 （c）精密合金箔电阻器。在玻璃基片上，粘结一块合金箔，用光刻法 蚀出一定图形，并在刻好的图形上涂一层环氧树脂保护层，引线及封装 后即制成合金箔电阻。
完整版课件ppt
25
允许偏差 （%）
5%
阻 值（Ω ）
1.0、1.1、1.2、1.3、1.5、1.6、1.8、2.0、2.2、 2.4、2.7、3.0、3.3、3.6、3.9、4.3、5.1、5.6、 6.2、6.8、7.5、8.2、9.1

（不标单位，用1-4位数字 标注的情况下单位为PF）
100
0 .5 6 J 100v
标称容量为100PF
标称容量为0.56F、额定工作电压为 100V、允许偏差为±5% （不标单位，用零点多少标注的情况 下单位为F）
40
1．电容器的标注方法及识读 2）文字符号法 （1）标注方法 文字符号法是利用文字和数字的有机结合将标 称容量、允许误差等参数标注在电容器上的一种方法。 （2）识读练习
3）色标法 色标法中各环颜色所代表的含义
色环 颜色
第一色环
第三色环
第二色环 四色环 五色环法
(有效数字) 法
(有效数
(倍乘数) 字)
第四色环
第五色 环
四色环 五色环 五色环
法
法
法
(偏差) (倍乘数) (偏差)
黑
0
×100
0
--
×100
--
棕
1
×101
1
--
×101 ±1%(F)
红
2
×102
2
--
×102 ±2%(G)
（6）力敏电阻器
力敏电阻器是一种阻值随压力变化而变化的电阻，国外称为 压电电阻器。所谓压力电阻效应即半导体材料的电阻率随机 械应力的变化而变化的效应。可制成各种力矩计，半导体话 筒，压力传感器等。
12
2．特殊电阻器 2）排电阻器
看一看 电阻器的外形
（a）单排直插电阻器 （b）表面贴装双排电阻器 3）贴片电阻器
6.8Ω I
标称阻值为6.8Ω，允许偏差为±5%
220KΩ
标称阻值为220KΩ，允许偏差为±20% （省略标注默认±20%）
18
1．电阻器的标注方法及识读

5． 思考与讨论 (1) 如要利用电流表来测量电阻的阻值，则电路应如 何连接? (2) 要将电压表、电流表、欧姆表组合成一个三用表， 应考虑哪些问题?
电路实训
实训2 荧光灯实验
1. (1) 通过荧光灯实验加深对一般正弦交流电路的认 识； (2) 学习使用功率表； (3) 了解提高功率因数的意义和方法。 2. 1） 荧光灯电路主要由荧光灯管、镇流器和起辉器三 部分构成，如实训图2.1所示。
电路实训
电路实训
U ～220 V
N
L 镇流 器
荧
起辉 器
光
灯
管
实训图 2.1 荧光灯电路示意图
电路实训
2） 电源刚接通时，灯管尚未导通，起辉器的两极因承受全 部电压而产生辉光放电，起辉器的U型电极触片受热弯曲与 固定触片接触，电流流过镇流器、灯管两端灯丝及起辉器构 成回路。同时，起辉器的两极接触后，辉光放电结束，双金 属片变冷，起辉器两极重新断开，使在两极断开瞬间镇流器 产生的较高感应电动势与电源电压一起(共约400~600 V)加在 灯管两极之间，使灯管中气体电离而放电，产生紫外线，激 发管壁上的荧光粉。灯管点燃后，由于镇流器的限流作用， 使得灯管两端的电压较低(约为90 V)，而起辉器与荧光灯并 联，较低的电压不能使起辉器再次起动。此时，起辉器处于 断开状态，即使将其拿掉也并不影响灯管正常工作。
电路实训
I
ID
L
U*
～220 V
S
调压 器
～220 V
IC
镇流 器 I*
W
荧
C V
v
光
灯
S1
管
实训图 2.3 用功率表测量荧光灯管功率的电路图
电路实训
(2) 断开S1，用功率表测量荧光灯管功率PD，计算功 率因数cosφ。闭合S1，并入5 μF电容，重测PD ，并计算 cosφ。

（1）观察输出电压U0的范围 （2）测量稳压系数S，取RW1为240Ω，在Ui为7.5V和15V时求出S。 （3）测量输出电阻R0。 （4）测量纹波电压。
电子技术实训篇第二版综合基础实训
直流恒流源设 实训2 计制作与调试
一 实训目的 1.制作直流恒流源电路板，了解直流恒流源原理。 2.通过认识相应的元器件更多的了解相关知识。
1. 根据总电路原理图绘制出装备电路图，标清楚各元件的位置； 2. 根据列出的元件清单，备好元件，检查各元件的好坏； 3. 根据装备图焊接元器件，焊接时要对各个功能模块电路进行单个测
试； 4. 测试电路时，必须要保证焊接正确，才能打开电源，以防元器件烧
坏； 5. 调节电位器R5，测量输出电压的变化范围是否在6V—9V之间，若
+
RL uo 5.1k
-
图3-6 CE单级放大电路
电子技术实训篇第二版综合基础实训
四 实训内容和步骤
1．连接电路 2．静态工作点的初步调整：令ui＝0（即不接函数发生器） 3．动态研究 （1）测量电压放大倍数 （2）输出电阻和负载电阻对电压放大倍数的影响 4．静态工作点对输出波形的影响 （1）用函数发生器产生正弦信号ui，要求f＝1KHz，峰峰值为 250mV； （2）保持幅值不变，增大和减小可调电阻Rw，观察输出电压uo波 形，测量
图3-8 同相比例放大器
电子技术实训篇第二版综合基础实训
2．同相比例放大器、同相跟随器 3．加（减）法器
图3 -9 加法器
图3-10 减法器
电子技术实训篇第二版综合基础实训
4．差动放大器（减法器）
图3-11 差动放大器
电子技术实训篇第二版综合基础实训
四 实训内容 1．反相放大器的安装与测试 2．同相放大器的安装与测试 3．电压跟随器 4．加法器

对实践操作的影响
提高操作技能
电子实训能够帮助学生掌握各种电子设备和仪器的使用方法，提 高实践操作技能。
增强实践能力
通过不断实践操作，学生可以逐渐积累经验，增强解决实际问题 的实践能力。
培养创新能力
在实践操作中，学生可以尝试创新和改进，培养创新思维和实践 能力。
对职业发展的影响
增强就业竞争力
电子实训能够提高学生的实践能力和综合 Nhomakorabea质，增强就业竞争力。
电路调试与故障排除
对制作好的电路进行测试与调 试，确保正常运行；同时，学 习如何排查和解决电路故障。
嵌入式系统实践
涉及微控制器编程、外围电路 搭建及传感器应用等，提升学 生对嵌入式系统的了解和实践
能力。
实训过程
理论学习
学习电子技术相关理论 知识，为实训打下基础
。
实践操作
在实训场所进行实际操 作，完成各项任务。
学生具备了自主学习的能力，能 够通过查阅资料、网络搜索等方 式获取新知识，不断提高自己的
技能水平。
团队协作能力
01
02
03
分工合作
在实训过程中，学生学会 了分工合作，能够根据团 队成员的特点合理分配任 务，提高工作效率。
沟通交流
学生增强了沟通交流能力 ，能够清晰地表达自己的 意见和想法，理解并尊重 他人的观点。
领导能力
通过实训中的项目管理和 团队协作，学生培养了一 定的领导能力，能够在团 队中发挥积极作用。
03
电子实训挑战与解决方案
遇到的问题
电路设计错误
在电子实训过程中，由于 对电路设计理解不足或操 作失误，可能导致电路设 计错误，影响实验结果。
元器件损坏
在焊接或使用过程中，由 于操作不当可能导致元器 件损坏，影响电路功能。

四 实训内容
1．反相放大器的安装与测试 2．同相放大器的安装与测试 3．电压跟随器 4．加法器
电子技术
上一页 下一页 目录
实训3 宽带放大电路的 设计制作与调试
一 实训目的
电子技术
1．掌握宽带放大器的设计、组装与调试方法 2．熟悉集成电路的使用方法。
二 实训设备 设计一个宽频带放大器，要求带宽大于30MHz，可扩展； 带宽增益积大于300MHz，可扩展； 输出阻抗为600Ω，输出电压≥1V。
试； 4. 测试电路时，必须要保证焊接正确，才能打开电源，以防元器件烧
坏； 5. 调节电位器R5，测量输出电压的变化范围是否在6V—9V之间，若
不是，分析其原因，找出故障，排除之。
上一页 下一页 目录
电子技术
3. 调试过程及问题分析： 1. 用示波器和万用表调试电路板，通过改变可变电阻的阻值，使输
态的影响。 3. 掌握放大器电压放大倍数、输入电阻、输出电阻和最大不失真输出
电压的测试方法 4. 了解共射极放大电路的特性。
二 实训仪器
1. 模拟电路实验箱
1台
2. 单级、多级放大电路实验板 1块
3. 函数发生器
1台
4. 示波器
1台
5. 万用表
1台
上一页 下一页 目录
+
R1
5k1
ui -
Rb1 3K
电子技术 上一页 下一页 目录
四 实训所用工具及原器件
电子技术
电压表、电烙铁、线路板、可调电阻、W7805、电容、导线等
五 实训步骤
1．将电烙铁打开，查找电器元件准备电路板，并用砂纸打磨光滑。 2．并根据电器元件设计元器件的安排，理清思路将电器元件插入电路 板。然后将元器件依次焊上去（注意正负极不要接反，争取一步到位）。 3．连接线路有的地方可以用线连接有的地方可以直接用原来的接头连 接（注意不要将正负极连接在一起）。 4．检查线路首先用眼检查准确后在用电流表检查，确保准确后再通电。 5．通电后验证各个输出端是否正常，都正常后调节滑动变阻器记录数 据制作表格。

函数信号发生器的应用
实训报告要求： 详细记录装配、调试的全过程。 绘制三种波形对应的波形图（任选一档）。 预习： 查阅有关ICL8038的资料，熟悉内部框图、引脚图及其功能。
函数信号发生器的应用
代码
名称
规格型号
数量
IC
集成电路
ICL8038
1
R1、R2、R4、R6
电阻
RJX-0.125-10KΩ±5%
4
R3
电阻
RJX-0.125-82KΩ±5%
1
R5、R8、R9
电阻
RJX-0.125-4.7 KΩ±5%
3
R7
电阻
RJX-0.125-390 KΩ±5%
1
RP1
微调电位器
音乐喷泉控制器（一）
紫外灯管电路
11
12
14
15
热释电红外门禁装置
13
选做电路
暗光街灯控制器
直流电源拓扑电路
基于LTC3783芯片的高功率LED驱动控制器
音乐喷泉电路（二）
16
17
19
20
基于LK001电路的声光双控灯
电解电容
CD11 100μF/50V
1
C2
涤纶电容
CL11 0.1μF/63V
1
C3
电解电容
CD11 47μF/50V
1
C4
电解电容
CD11 470μF/50V
1
T
小型电源变压器
次级AC25V-5W
1
元器件明细表
1
2
4
5
基于“NE555”电路的压控振荡器（VCO）
3
应用电子技术重点实训电路

1
温度值高位字节
2
TH/用户寄存器字节1
TH/用户寄存器字节1
3
TL/用户寄存器字节2
TL/用户寄存器字节2
4
配置寄存器
配置寄存器
5
保留字节
6
保留字节
7
保留字节
8
CRC字节
表4-2 DS18B20内部存储器组织结构图
0
R1
R2
1
1
1
1
1
表4-3
上一页 下一页 目录
电子技术
R1
R0
分辨率 （位） 最 大 转 换 时 间
电子技术
上一页 下一页 目录
电子技术
系统中的相关器件要尽可能做到性能匹配。如选用CMOS芯片 单片机构成低功耗系统时，系统中所有芯片都应尽可能选择低 功耗产品。 可靠性及抗干扰设计是硬件设计必不可少的一部分，它包括芯 片、器件选择、去耦滤波、印刷电路板布线、通道隔离等。 单片机外围电路较多时，必须考虑其驱动能力。驱动能力不足 时，系统工作不可靠，可通过增设线驱动器增强驱动能力或减 少芯片功耗来降低总线负载。 尽量朝单片方向设计硬件系统。系统器件越多，器件之间相互 干扰也越强，功耗也增大，也不可避免地降低了系统的稳定性。
三 芯片资料
AT89S52单片机的芯片资料
AT89S52单片机主要性能： 与MCS-51单片机产品兼容 8K字节在系统可编程Flash存储器 1000次擦写周期 全静态操作：0Hz～33Hz 三级加密程序存储器 32个可编程I/O口线 三个16位定时器/计数器 八个中断源 全双工UART串行通道
上一页 下一页 目录
（ms）
0
0
9
93.75
0

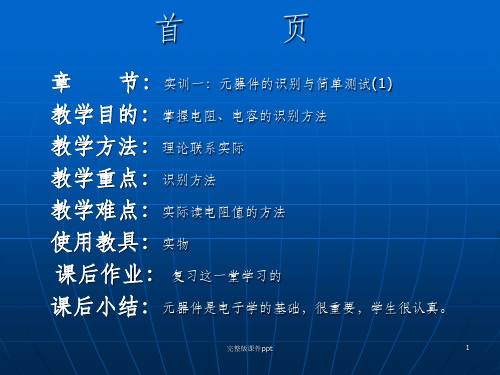

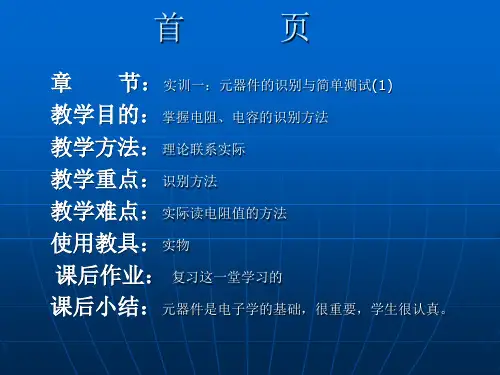

一、 元器件的识别与测试方法：（一）、 电阻器 1、电阻器和电位器的型号命名方法 如图1-1，国内电阻器和电位器的型号一 般由四部分组成，各部分有其确切的含义， 见表1-1。
