过套管电阻率测井资料预处理方法

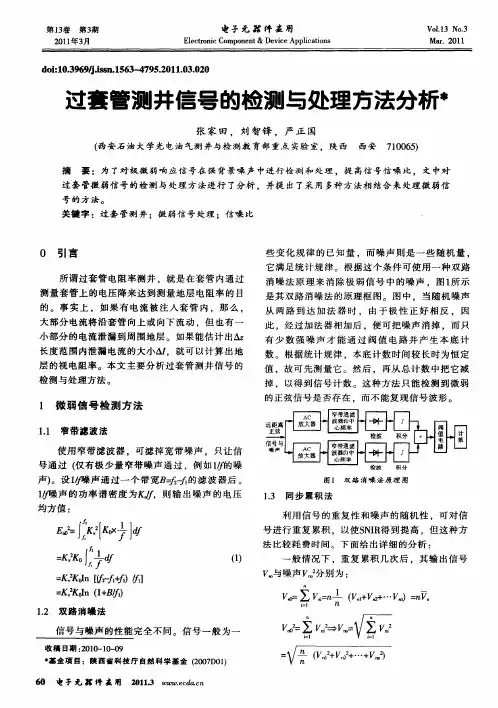

・开发设计・过套管电阻率测井微弱信号采集及处理3张家田　雷　燕　严正国(西安石油大学电子工程学院　陕西西安)摘 要:过套管电阻率测井是目前最新的一种开发测井方法。

该测井技术的关键是极微弱信号(纳伏级)的采集与处理技术。

文章就过套管地层电阻率测井中数据采集提出了新的解决方案,设计了一种基于Delta -Sigma 技术的24位数据采集系统。

板载DSP 完成数据的缓冲,并通过RS232接口与上位机通信,接收上位机的控制命令,向上位机发送采样转换数据,从而有效地对极微弱信号进行采集及处理。

关键词:ADS1271;ADSP2189;24位A/D 转换器中图法分类号:P631.8+1 文献标识码:B 文章编号:100429134(2007)01200082031　过套管地层电阻率测井概述地层电阻率是评价储层含烃量必不可少的要素。

地层电阻率主要取决于所含的液体,含导电盐水的地层的电阻率要比充满烃类的低得多,因而电阻率的测量对于定位烃类矿层具有不可替代的工程价值。

传统的电阻率测量是在裸眼井中进行,如果油井下过金属套管后,由于金属套管的电阻率与地层电阻率相比是极微小的(地层的电阻率在1Ω・m ～1000Ω・m 之间,而金属套管的电阻率的典型值为2×10-7Ω・m ),因此传统的电阻率测井仪器无法实现对地层电阻率的测量,因此有必要发展过套管地层电阻率测井仪器。

该仪器通过测量套管上的微小的电压降,达到测量地层电阻率的目的。

相对于目前广泛使用的套管井含油饱和度监测的中子寿命测井和碳氧比能谱测井,过套管地层电阻率测井的重要特点在于探测深度大,适用于不同孔隙度和地层水矿化度的地层。

国内套管井电阻率测井需求大,尤其在大庆、辽河、吐哈等高含水开发后期的油田,中石油股份公司利用斯仑贝谢公司的套管井地层电阻率测井仪器进行了上百口井的测量,大部分井用过套管电阻率测井确定地层含油饱和度,效果很好,是油田紧迫需要的技术。

因此,这种方法对于油气藏监测,确定老井中死油气带的位置,确定剩余油饱和度的分布,从而延长老井开采寿命具有十分重要的意义。

百家述评•212文/赵金宝 张磊过套管电阻率测井技术研究与应用内容摘要 过套管电阻率测井技术，在开发测井中，进行油藏动态监测，剩余油分布监测，具有较强的实用价值，由于其方便性，在生产中得到广泛应用。

本文以俄罗斯过套管电阻率测井仪器为例，介绍了它的测量原理、关键技术、非均匀性对过套管地层电阻率测井的影响及应用，总结利用过套管电阻率测井资料和其他相关资料进行油层水淹程度监测，落实剩余油分布。

关键词 过套管电阻率;测量原理;测井解释地层电阻率是评价储层含烃量必不可少的要素。

地层电阻率主要取决于所含的液体。

含导电盐水的地层电阻率要比充满烃类的低得多，因而电阻率测量对于定位烃类储层具有不可替代的工程价值。

过套管电阻率测井是一种电阻率测井方法，它实现了在套管内对外地层电阻率的测量，因具有比核测井更好的探测特性和动态探测范围等优势，逐渐成为套管井看好的测井新技术。

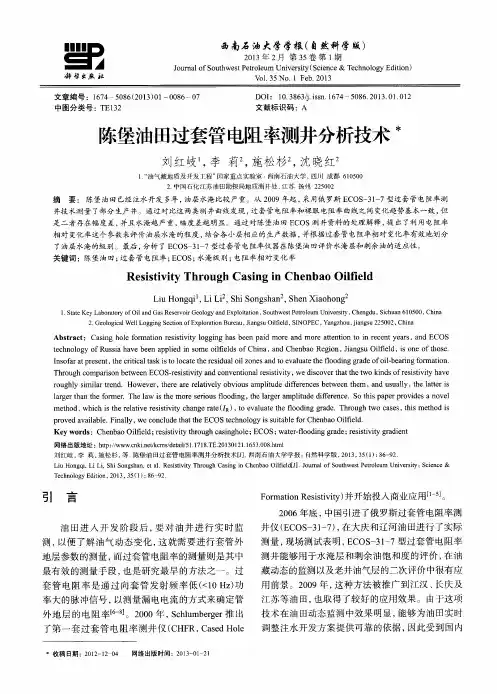

斯伦贝谢公司相继推出了CHFR 和改进型的CHFR-plus，阿特拉斯推出了TCRL,俄罗斯推出了ECOS 仪器，这些仪器已逐渐在生产中得到应用，并进行了一定的现场实验和初步研究工作。

本文以过套管电阻率测井仪器为例，介绍其在麻黄山区块的实际应用，总结出利用过套管电阻率测井资料和其他相关资料进行监测油层水淹程度，落实剩余油分布，为水平井部署及油井措施挖潜提供可靠依据。

研究表明，俄罗斯过套管电阻率技术能够适用于剩余油饱和度的评价，油藏动态的监测以及老井油气层的二次评价。

过套管电阻率测井和裸眼电阻率测井在物理上的显著区别是井眼套管本身就是一个巨大的导体，大部分电流会沿着套管流动，高频交流电几乎全部留在套管内部，但是低频交流电流(或者是直流电流)将会有一小部分泄露到地层中去。

在套管内绝大部分电流沿套管流到地面回路电极，而在套管内壁以及低频率流动的电流将套管视为传输线，由于钢套管周围地层介质可视为导电介质，所以将有极小部分电流渗流到地层，再流回到地面回路电极。

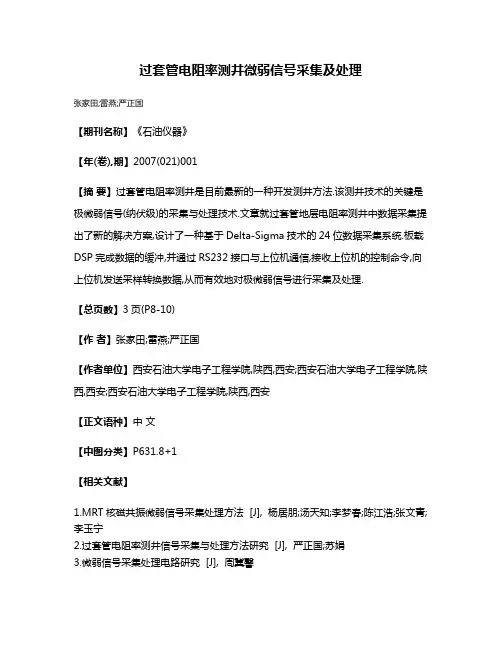

过套管电阻率测井微弱信号采集及处理
张家田;雷燕;严正国
【期刊名称】《石油仪器》
【年(卷),期】2007(021)001
【摘要】过套管电阻率测井是目前最新的一种开发测井方法.该测井技术的关键是极微弱信号(纳伏级)的采集与处理技术.文章就过套管地层电阻率测井中数据采集提出了新的解决方案,设计了一种基于Delta-Sigma技术的24位数据采集系统.板载DSP完成数据的缓冲,并通过RS232接口与上位机通信,接收上位机的控制命令,向上位机发送采样转换数据,从而有效地对极微弱信号进行采集及处理.
【总页数】3页(P8-10)
【作者】张家田;雷燕;严正国
【作者单位】西安石油大学电子工程学院,陕西,西安;西安石油大学电子工程学院,陕西,西安;西安石油大学电子工程学院,陕西,西安
【正文语种】中文
【中图分类】P631.8+1
【相关文献】
1.MRT核磁共振微弱信号采集处理方法 [J], 杨居朋;汤天知;李梦春;陈江浩;张文青;李玉宁
2.过套管电阻率测井信号采集与处理方法研究 [J], 严正国;苏娟
3.微弱信号采集处理电路研究 [J], 周冀馨
4.一种适用于微弱信号采集处理的电控系统 [J], 弓成虎
5.基于sbRIO的多通道多类微弱小信号采集与处理 [J], 谢刚;陈源宝;黄双
因版权原因，仅展示原文概要，查看原文内容请购买。

过套管聚焦电阻率测井仪方案（二）过套管电阻率测井属于电阻率测井仪的一种。

它也是通过测量进入地层的电流Io和在地层中产生的电位Vo，再通过公式Rt=K*Vo/Io计算出地层的电阻率值。

与其他电阻率测井不同的是，该测井仪是在套管内测量套管外地层的电阻率。

套管本身是电阻率非常低的导体，其电阻率为2*10-7。

在测井过程中，绝大部分供电电流都通过套管流到回路电极，很少一部分分流的地层。

在地层中，产生的反映地层电阻率的信号很小使解释误差增加。

为了提高仪器的测量精度，除选用高性能元器件外，采用电流聚焦方案是最有效的方法。

图1、原仪器工作原理图一、工作原理：仪器发射的总电流I，绝大部分电流I1沿套管向上流回地面回路电极，极小部分电流I2沿套管向下流。

在向下流动的电流在流动的过程，又有一部分电流Io流到地层，一部分沿套管继续向下流动。

电流Io的大小与地层电阻率有关。

这要注意的是：从套管外壁流人地层的电流是随套管深度变化而变化的，也就是说，在仪器供电电极以下的套管外的地层中，电流密度除与地层电阻率有关，与套管深度也有关。

地层电阻率Rt计算公式中的K值不再为常数，而是一个变数。

以此该方法测量出的电阻率曲线幅度与裸眼井测量的电阻率曲线会相差很多。

只是曲线变化规律相同而已。

为了使套管电阻率测井仪测量的曲线与裸眼井测量的电阻率曲线一致，我们设计了新型供电方式：过套管聚焦电阻率测量方案。

原过套管电阻率测量方案与老横向电阻率测井方法相似。

一个电极供电，一个电极测量。

回路电极在很远的地面。

不同的是：工作环境不同，老横向电阻率（电位）测井方法工作在裸眼井中，套管电阻率测量方法工作在套管中。

二、过套管聚焦电阻率方案：所有的电阻率测井方法都要求供电电流主要分布在所要测量的地层中，老横向电阻率测井方法供电电流在盐水泥浆条件下测井时，大部分电流都沿低电阻率的泥浆流动，很少进入地层。

所以测量曲线反映地层电阻率性质不明显。

为了解决此问题，后来发明了侧向测井。

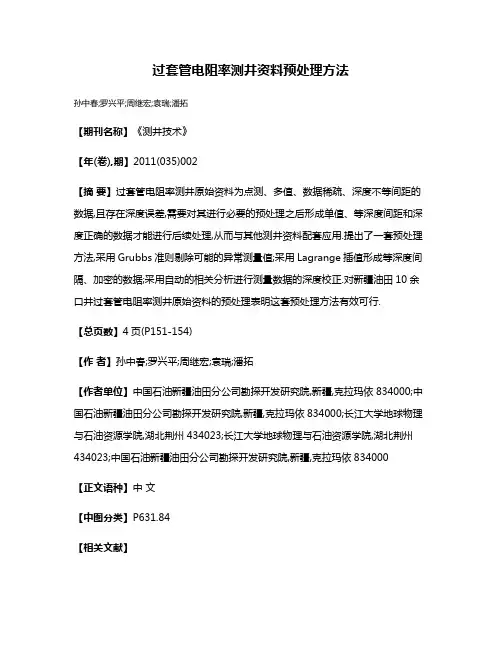

过套管电阻率测井资料预处理方法
