2米光栅摄谱仪技术参数

接收装 置
厂— —— —１ 指示
圈 １ ｌ ２ 测长机光栅 数显装置组成框圈 ｎ
聚光镜 Ｉ广—— Ｉ １ 光栅 ， ＇ ＿——４．］ ０ ＿ Ｉ ＿ ． ． ｝
／
ａ．
ＩＩ Ｉ Ｉ Ｉ ０ １ Ｉ
Ｉ 卜一 十－ 十 ——卜１ 一 ． ０ １
分辨力 ：． ｐ ； Ｏ２ ｅ ｎ
文章ｔｑ ： ０ — ２２２０） ２ ＯＯ 一１ ｌ １ ０ ７０（ｑ６ ０ 一 ０８ （ ｌ ０ ５
中圈分￣ ＇ Ｂ２ ： ９１ Ｔ
文献标识码 ： Ａ

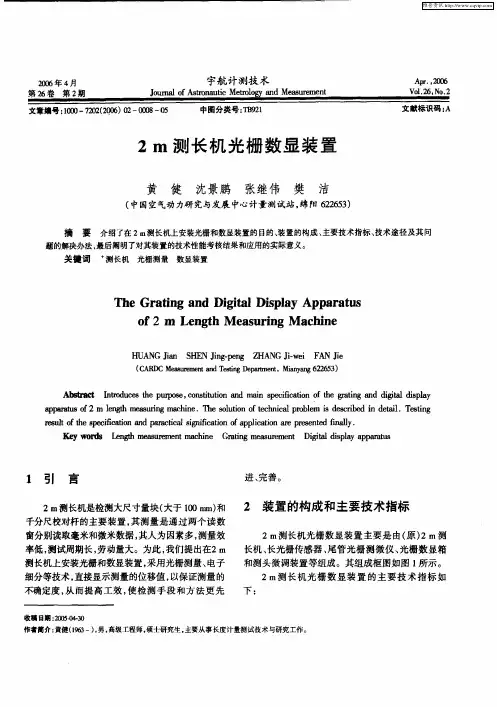

２ｍ 测长机光栅数显装 置
黄 健 沈景鹏 张继伟 樊 洁
（ 中国空气动力研究与发展 中心计量测试站 ， 绵阳 ６２５） ２６３
率低 ， 测试周期长 ， 劳动量大。为此 ， 我们提出在２ｍ 测长机上安装光栅和数显装置， 采用光栅测量、 电子
长机 、 长光栅传感器 、 尾管光栅测微仪 、 光栅数姓箱
和测头微调装置等组成 。其组成框 图如图 １ 所示 。
细分等技术， 直接显示测量的位移值 ， 以保证测量的 不确定度 ， 从而提 高工效 ， 使检测 手段和方法更先
Ａｂ ｌａ ｔ Ｉｔ ｄ ｃ ｓｔｅ ｐ ｒ ｏｅ ｃｎ ｔｕ ｉｎ ａ ｄ ｍａｎ ｓｅ ｉｃｔ ｎ ｏ ｅｇａｉｇ ａ ｄ ｄｇｔｌｄｓＬ ｓ ｃ ｎｒ ｕ ｅ ｈ ｕｐ ｓ ， ｏ ｓ ｔｔ ｉ ｐ ｃｆ ａｉ ｆｔ ｒｔ ｉｉ ｉｐ ｒ ｏ ｉ ｏ ｎ ｉ ｏ ｈ ｎ ｎ ａ ａ ｐ ｒｔｓｏ ｌｎ ｔ ａｕ ｎ ｃ ｉｅ ｈ ｏｕｉｎｏ ｃ ｎｃｌｐｏ ｌｍ ｅｃｉｅ ｎ ｄ ｔｉ．Ｔ ｔ ｇ ｐ ａａｕ ｆ ｍ ｅ ｈｍｅｓ ｒ ｇｍａｈｎ ．Ｔ ｅ ｓｌｔ ｆｔ ｈ ｉａ ｒｂｅ ｉ ｄ ｓｒ ｄ ｉ ｅ ｌ ｅ ｉ ２ ｇ ｉ ｏ ｅ ｓ ｂ ａ ｓ ｎ ｒｓ ｌ ｏ ｈｅｓ ｅｉｃ ｔ ｎ ａ ｄｐ ｒｃｉａ ｉ ｉｃ ｔ ｎ ｏ ａ ｐｉａｉ ｒ ｒｓ ｎｅ ｎ ｌ ． ｅｕｔ ｆｔ ｐ ｃｆ ａ ｏ ｎ ａａ ｔ ｌｓ ｎｆ ａｉ ｆ ｐ ｌ ｔ ｎ ａｅｐｅｅ ｔｄ ｆ ａｌ ｉ ｉ ｃ ｇ ｉ ｏ ｃ ｏ ｉ ｙ Ｋｅ ｒ ｓ ｔ ｎ ｔ ａｕ ｅ ｎ ｃ ｉｅ Ｇｒｔ ｇ ｍ ａｕｅ ｎ Ｄ ｇｔｌｄｓ ｌｙａ ｐ ｒｔｓ ｙｗｏ ｄ ￣ ｓｈｍｅ ｓｒｍｅ ｔ ｍａ ｈｎ ａｉ ｅ ｓ ｒｍｅ ｔ ｎ ｉｉ ｉ ａ ｐ ａａｕ ａ ｐ

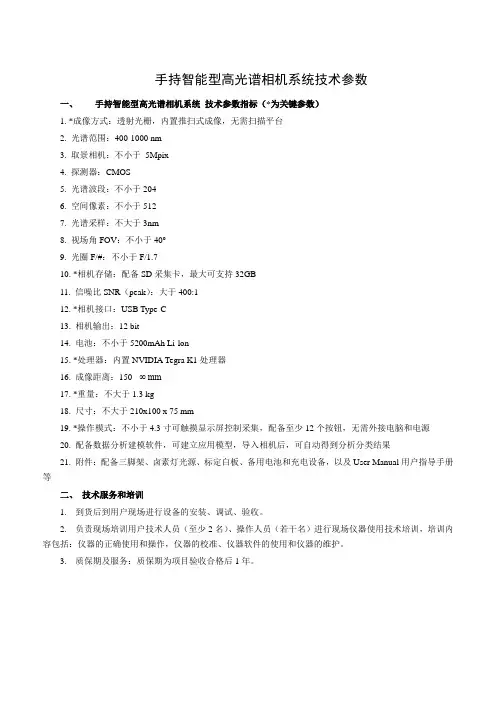

手持智能型高光谱相机系统技术参数
一、手持智能型高光谱相机系统技术参数指标（*为关键参数）
1. *成像方式：透射光栅，内置推扫式成像，无需扫描平台
2. 光谱范围：400-1000 nm
3. 取景相机：不小于5Mpix
4. 探测器：CMOS
5. 光谱波段：不小于204
6. 空间像素：不小于512
7. 光谱采样：不大于3nm
8. 视场角FOV：不小于40o
9. 光圈F/#：不小于F/1.7
10. *相机存储：配备SD采集卡，最大可支持32GB
11. 信噪比SNR（peak）：大于400:1
12. *相机接口：USB Type-C
13. 相机输出：12 bit
14. 电池：不小于5200mAh Li-lon
15. *处理器：内置NVIDIA Tegra K1处理器
16. 成像距离：150 - ∞ mm
17. *重量：不大于1.3 kg
18. 尺寸：不大于210x100 x 75 mm
19. *操作模式：不小于4.3寸可触摸显示屏控制采集，配备至少12个按钮，无需外接电脑和电源
20. 配备数据分析建模软件，可建立应用模型，导入相机后，可自动得到分析分类结果
21. 附件：配备三脚架、卤素灯光源、标定白板、备用电池和充电设备，以及User Manual用户指导手册等
二、技术服务和培训
1. 到货后到用户现场进行设备的安装、调试、验收。

2. 负责现场培训用户技术人员（至少2名）、操作人员（若干名）进行现场仪器使用技术培训，培训内容包括：仪器的正确使用和操作，仪器的校准、仪器软件的使用和仪器的维护。

3. 质保期及服务：质保期为项目验收合格后1年。

光纤光栅解调系统技术参数
一、硬件部分
1.★波长范围：覆盖1528nm~1598nm
2.★通道数：不少于8
3.★测量速率：不低于2000Hz/通道
4.★测量速率可向下兼容，可自主设定
5.★通讯接口：同时具备以太网口和无线网络接口
6.分辨力：不低于5pm
7.测量准确度：不低于5pm
8.测量重复性：＜±5pm
9.动态范围：20dB
10.★供电模式：可电池/可充电
二、软件部分
1.软件界面友好，易于操作，能实时显示光谱图形；
2.★数据采集软件：能区分各个通道上各个传感器，可为每个通道每个传感器单独生成波长和光功率等数据文件
三、售后与质保
提供免费的技术培训，整机一年质保。

四、交货期
合同签订预付款支付后1个月内交货。

光栅光谱仪使用方法说明书使用说明：一、概述光栅光谱仪是一种用于测量光谱的仪器。

它通过分散光束，并使用光栅的色散效应，能够将光谱分解成不同波长的成分。

本说明书将详细介绍光栅光谱仪的使用方法，以帮助用户正确、高效地操作该仪器。

二、仪器部件1. 光源：光栅光谱仪使用的光源通常为高亮度气体放电灯或激光器。

在使用前，确保光源处于正常工作状态，并调整适当的光源强度。

2. 光栅：光栅是光栅光谱仪的关键部件，它能够将入射的光分散成不同波长的成分。

在使用前，检查光栅的清洁程度，并确保其安装牢固。

3. 函数控制面板：光栅光谱仪配备了函数控制面板，用于调节仪器的参数，如光谱范围、扫描速度等。

在操作前，熟悉各功能按钮和调节旋钮的作用。

4. 探测器：光栅光谱仪使用的探测器通常为光电倍增管或光电二极管。

在使用前，确保探测器处于正常工作状态，并根据需要进行适当的调节。

三、使用步骤1. 开机：将光栅光谱仪接通电源，并等待仪器启动完成。

在启动过程中，确保仪器的各部件正常运转，并检查显示屏上是否显示仪器的基本信息。

2. 设置参数：使用函数控制面板，设置光谱范围、扫描速度、积分时间等参数。

根据实际需要，合理调节这些参数，以满足测量的要求。

3. 校准光谱：在使用光栅光谱仪进行测量前，需要进行光谱校准。

方法为选择已知光源，如氢气放电灯，通过仪器的校准功能，获取标准光谱。

校准完成后，仪器将自动调整各波长的准确位置。

4. 测量光谱：将待测光源与光栅光谱仪相连，并通过调节仪器的位置和角度，使得光线正确定位于光栅表面。

随后，启动仪器的测量功能，记录光谱数据。

5. 数据处理：使用光栅光谱仪提供的数据处理软件，对测量到的光谱数据进行分析和处理。

可以进行波长校准、峰值识别、光谱比较等操作，以获得更准确的结果。

6. 关机：测量结束后，关闭光栅光谱仪的电源，并做好仪器的保养工作。

清理光栅表面、检查探测器状态，并关注仪器的日常维护。

四、注意事项1. 使用前请阅读本说明书并按照要求正确操作光栅光谱仪。
