光栅的基本工作原理光栅是一种能够分离出不同波长的光的装置,可以将光按照波长进行分散,通常用于光谱学、物理学、化学等领域的实验和应用中。
本文将介绍光栅的基本工作原理。
1. 光栅的定义光栅是由许多平行于同一平面的有刻槽的平行板组成的光学元件,这些刻槽间距相等,能够对光进行分光作用。
不同波长的光通过光栅后,会发生光的多次像衍射,从而呈现出一系列互相平行而且互相间距相等的谱线。
2. 光栅的工作原理光栅的刻槽可以将光分离出不同波长,其原理是基于光的衍射。
当光射入光栅时,光波振幅对于光栅每个刻槽之间的间距不同,经过多次的反射、衍射和干涉后,最终呈现出一系列平行的光谱线。
这些光谱线的亮度和位置是由波长和光栅特性决定的。
光栅的分辨率和它的刻槽宽度、刻槽间距密切相关。
刻槽宽度越小,或者刻槽间距越大,光栅的分辨率就越高。
3. 光栅的分类根据光栅的特性和用途,光栅可以分为以下几类:3.1 反射光栅反射光栅是最常见的光学光栅。
光线射入光栅后,在平行和垂直于光栅平面的方向上都会经历反射。
反射光栅通常应用于光谱仪、显微镜和光学测量等领域。
3.2 折射光栅折射光栅又称为透射光栅,是将光线折射而非反射来分光的光栅。
折射光栅相对于反射光栅有着更广泛的适用范围,主要应用于太阳能电池、激光系统和分子光谱学等领域。
3.3 衍射光栅衍射光栅是一种与折射和反射光栅不同的光栅类型。
光通过衍射光栅后,会形成非连续性的光谱图案。
衍射光栅适用于消费电子、安防和生物医学等领域中的光学测量和分析。
4. 总结光栅是一种能够分离出不同波长光的装置,其基本工作原理是基于光的衍射。
光栅的分辨率和其刻槽宽度、刻槽间距有关。
根据光栅的特性和用途,光栅可以分为反射光栅、折射光栅和衍射光栅。
光栅在光谱学、物理学、化学等领域的应用非常广泛,它为科学研究和实验提供了一个非常重要的工具。
光栅原理,光栅成像原理光栅原理,光栅成像原理光栅原理光是合位科技印刷的技,能在特的片上不同的特殊效果。
在平面上展示栩栩如生的立世界,影般的流片段,匪夷所思的幻效果。
光是一由透成的薄片,我的一看去,看到在薄片另一面上的一很虚的像,而的位置由察角度定。
如果我幅在不同上的像,於每透的度,按序分行排列印刷在光薄片的背面上,我不同角度通透察,看到不同的像。
光栅光栅是结合数码科技与传统印刷的技术,能在特制的胶片上显现不同的特殊效果。
在平面上展示栩栩如生的立体世界,电影般的流畅动画片段,匪夷所思的幻变效果。
光栅是一张由条状透镜组成的薄片,当我们从镜头的一边看过去,将看到在薄片另一面上的一条很细的线条上的图像,而这条线的位置则由观察角度来决定。
如果我们将这数幅在不同线条上的图像,对应于每个透镜的宽度,分别按顺序分行排列印刷在光栅薄片的背面上,当我们从不同角度通过透镜观察,将看到不同的图像。
光栅动画\幻变\变画效果将光栅平置于两眼之间,注意两眼对光栅的线纹角度要保持平行,因而两眼看到的是同一个图像,如果图像是由一列连续动画所构成,那么当双眼上下移动或把光栅上下翻动时,双眼与光栅的角度将发生变化,我们也将看到一个接一个的连续图像,即看到一个动画或变画的效果。
柱镜光栅原理柱镜光栅使得平面上不同点的像,出射光线的方向在一个特定范围以内。
如下图所示,O为柱面轴心,A点的像只能沿AOA’出射,偏离AO方向的光线因柱面的折射而不能进入人眼,D点的像只能沿DOD’出射。
这样可使进入左、右眼的像不同。
柱镜光栅原理图光栅立体效果根据研究,我们人类的眼睛在观察一个三维物体时,由于两眼水平分开在两个不同的位置上,所观察到的物体图像是不同的,它们之间存在着一个像差,由于这个像差的存在,通过人类的大脑,我们可以感到一个三维世界的深度立体变化,这就是所谓的立体视觉原理。
据立体视觉原理,如果我们能够样我们的左右眼分别看到两幅在不同位置拍摄的图像,我们应该可以从这两幅图像感受到一个立体的三维空间。
光栅光谱仪测量光谱1. 引言光栅光谱仪是一种常用的光学仪器,用于测量光的光谱分布。
光谱是将光分解成不同波长的组成部分的过程,可以帮助我们了解光的性质和源头的特征。
光栅光谱仪通过使用光栅元件,能够将入射光按照波长进行分散,方便用于光谱测量和分析。
本文将介绍光栅光谱仪的原理、构造和工作方式,并详细解释光栅光谱仪如何测量光谱。
2. 光栅光谱仪的原理光栅光谱仪的核心是光栅元件。
光栅是一种具有许多平行凹槽的光学元件。
当入射光通过光栅时,会发生衍射现象,根据光的波长不同,不同波长的光会在不同的角度上发生衍射。
衍射的角度可以通过衍射方程计算出来:mλ = d * sin(θ)其中,m是衍射级次,λ是光的波长,d是光栅的凹槽间距,θ是衍射角度。
通过测量衍射角度,光栅光谱仪可以得到不同波长的光的衍射级次,从而得到光的光谱分布。
3. 光栅光谱仪的构造光栅光谱仪通常由以下几个主要部分组成:3.1 光源光源可以是白光光源,也可以是单色光源。
对于光谱分析来说,单色光源更为常用,因为它可以提供特定波长的光。
3.2 光栅光栅是光栅光谱仪的核心元件,它可以是平行于光轴的平面光栅或者是球面光栅。
3.3 前导光学系统前导光学系统主要包括透镜和光路控制元件,用于将光引导到光栅上。
3.4 衍射探测器衍射探测器用于测量不同波长光的衍射角度。
常用的衍射探测器包括光电二极管和CCD。
4. 光栅光谱仪的测量过程光栅光谱仪的测量过程如下:1.打开光源,并调节光源的亮度和波长,使其符合实验要求。
2.调整前导光学系统,将光聚焦到光栅上。
3.通过转动光栅,使得入射的光在不同衍射级次下发生衍射。
4.使用衍射探测器测量不同波长光的衍射角度。
可以使用标尺或者数字显示器来读取衍射角度。
5.将得到的衍射角度数据转换为波长数据。
根据衍射方程,可以计算出不同衍射级次下的波长。
6.绘制光谱曲线。
将测得的波长数据和对应的光强数据绘制在图表上,可以得到光的光谱分布情况。
光栅光谱仪原理
光栅光谱仪的原理是基于光栅方程,通过将成分复杂的光分解为光谱线,从而实现对光信息的捕捉、显影和分析。
光栅光谱仪广泛应用于颜色测量、化学成分浓度测量、辐射度学分析、膜厚测量、气体成分分析等领域。
光栅光谱仪的核心组成部分是光栅,它通常是用精密刻划机在玻璃或金属片上刻划而成的。
根据光栅光谱仪所使用的光是透射还是反射,分为透射光栅和反射光栅。
反射光栅使用较为广泛,按其形状又分为平面光栅和凹面光栅。
此外还有全息光栅、正交光栅、相光栅、闪耀光栅、阶梯光栅等。
光栅光谱仪的工作原理是:相同的光谱级数m下,以相同的入射角α投射到光栅上的不同波长λ1、λ2、λ3……组成的混合光,每种波长产生的干涉极大都位于不同的角度位置。
即不同波长的衍射光以不同的衍射角β出射。
为了保证光栅光谱仪的性能指标和寿命,在每次使用完毕后,需要将入射狭缝宽度、出射狭缝宽度分别调节到0.1mm左右。
在仪器系统复位完毕后,根据测试和实验的要求分别调节入射狭缝宽度、出射狭缝宽度到合适的宽度。
光栅光谱仪的接收单元通常配有光电倍增管和CCD接收单元。
在使用结束后,要注意调节负高压旋钮使负高压归零,然后再关闭电控箱。
此外,光谱仪的电压不能超过1000伏,狭缝调
节方面,入射狭缝和出射狭缝均为直狭缝,宽度范围0~2mm连续可调。
综上所述,光栅光谱仪的原理是通过光栅将混合光分解为不同波长的衍射光,并根据衍射光的角度位置进行分析。
在实际应用中,光栅光谱仪发挥着重要作用,为科研、生产、质控等领域提供有效的分析手段。
平面光栅的工作原理平面光栅是一种基于干涉原理的光学元件,是由一系列平行等间距的透明和不透明条纹组成的。
它的工作原理可以通过光的干涉和衍射来解释。
首先让我们来了解一下光的干涉。
干涉是指两束或多束光波相遇时相互作用的现象。
当光波相遇时,它们的波动性使得它们可以相互增强或抵消。
如果两束光波的相位差为整数倍的波长(即相位相同),它们会互相加强,形成明亮的干涉条纹。
而如果相位差为半整数倍的波长(即相位相反),则它们会互相抵消,形成暗亮的干涉条纹。
接下来是光的衍射。
衍射是光波通过障碍物或缝隙时发生偏离的现象。
当光波通过一个缝隙或条纹时,会沿着不同方向传播,形成特定的角度和强度分布。
这样的现象被称为衍射,通过衍射可以使光波的传播方向和能量分布发生改变。
平面光栅利用了光的干涉和衍射现象。
当入射平行光通过平面光栅时,光波将被分为若干个具有特定角度的光波组。
这是因为平面光栅上的条纹起到了类似于缝隙的作用,光波通过条纹时会发生衍射。
光栅的条纹间距是一定的,决定了不同衍射光波的角度。
根据光的波长和入射角度不同,通过衍射光波角度也会有所不同。
平面光栅的工作原理可以通过狭缝衍射公式来计算。
狭缝衍射公式可以描述入射光波经过狭缝时的衍射角度及强度分布。
基本上,平面光栅可以看作由复制了许多小狭缝的组成,每个小狭缝产生一组衍射光波。
平面光栅还有一个重要的参数叫作光栅常数,表示单位长度内的条纹数。
光栅常数越大,条纹间距就越小,形成的衍射角度也就越大。
通过调节光栅常数,可以控制所产生的衍射角度和强度分布。
利用平面光栅的这种工作原理,可以用于光谱分析、光学仪器的校准和光学通信等领域。
例如,在光谱分析中,平面光栅可以将入射光波分散成具有不同波长的光波,从而得到光谱信息。
在光学通信中,平面光栅可以用于分波复用和解复用,实现多路光信号的传输。
总之,平面光栅是一种基于干涉和衍射原理的光学元件,利用条纹的干涉和衍射现象,将入射光波分散成具有特定角度的光波组。

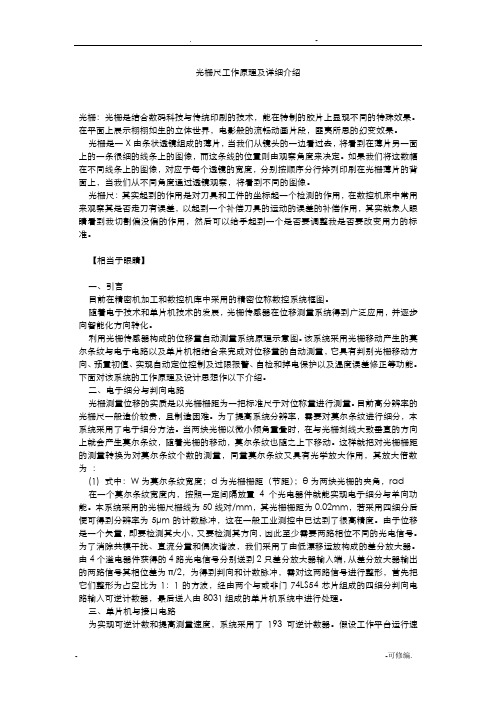

光栅尺工作原理及详细介绍光栅:光栅是结合数码科技与传统印刷的技术,能在特制的胶片上显现不同的特殊效果。
在平面上展示栩栩如生的立体世界,电影般的流畅动画片段,匪夷所思的幻变效果。
光栅是一X由条状透镜组成的薄片,当我们从镜头的一边看过去,将看到在薄片另一面上的一条很细的线条上的图像,而这条线的位置则由观察角度来决定。
如果我们将这数幅在不同线条上的图像,对应于每个透镜的宽度,分别按顺序分行排列印刷在光栅薄片的背面上,当我们从不同角度通过透镜观察,将看到不同的图像。
光栅尺:其实起到的作用是对刀具和工件的坐标起一个检测的作用,在数控机床中常用来观察其是否走刀有误差,以起到一个补偿刀具的运动的误差的补偿作用,其实就象人眼睛看到我切割偏没偏的作用,然后可以给手起到一个是否要调整我是否要改变用力的标准。
【相当于眼睛】一、引言目前在精密机加工和数控机库中采用的精密位称数控系统框图。
随着电子技术和单片机技术的发展,光栅传感器在位移测量系统得到广泛应用,并逐步向智能化方向转化。
利用光栅传感器构成的位移量自动测量系统原理示意图。
该系统采用光栅移动产生的莫尔条纹与电子电路以及单片机相结合来完成对位移量的自动测量,它具有判别光栅移动方向、预置初值、实现自动定位控制及过限报警、自检和掉电保护以及温度误差修正等功能。
下面对该系统的工作原理及设计思想作以下介绍。
二、电子细分与判向电路光栅测量位移的实质是以光栅栅距为一把标准尺子对位称量进行测量。
目前高分辨率的光栅尺一般造价较贵,且制造困难。
为了提高系统分辨率,需要对莫尔条纹进行细分,本系统采用了电子细分方法。
当两块光栅以微小倾角重叠时,在与光栅刻线大致垂直的方向上就会产生莫尔条纹,随着光栅的移动,莫尔条纹也随之上下移动。
这样就把对光栅栅距的测量转换为对莫尔条纹个数的测量,同量莫尔条纹又具有光学放大作用,其放大倍数为:(1) 式中:W为莫尔条纹宽度;d为光栅栅距(节距);θ为两块光栅的夹角,rad在一个莫尔条纹宽度内,按照一定间隔放置4个光电器件就能实现电子细分与羊向功能。
光栅分为3D立体光栅,光栅尺,安全光栅,复制光栅,全息光栅,反射光栅,透射(衍射)光栅.基本上都是由一系列等宽等间距的平行狭缝组成,在1毫米的长度上往往刻有N多条的刻痕。
刻痕处不透光,未刻处透光,我们称之为透射光栅,另一种光栅是反射光栅,有些需要进行特殊的镀膜处理,根据这种阴阳效果演变出更多的图形镜,图案镜等,简单原理就像是手电筒对着手指投影到对面墙壁,看到的图形.只是一个是微光一个是宏光制做.犹如在发丝上雕刻,工艺的难易不同. 最早的光栅是1821年由德国科学家J.夫琅和费用细金属丝密排地绕在两平行细螺丝上制成的。
因形如栅栏,故名为“光栅”。
现代光栅是用精密的刻划机在玻璃或金属片上刻划而成的。
光栅是光栅摄谱仪的核心组成部分,其种类很多。
按所用光是透射还是反射分为透射光栅、反射光栅。
反射光栅使用较为广泛;按其形状又分为平面光栅和凹面光栅。
此外还有全息光栅、正交光栅、相光栅、炫耀光栅、阶梯光栅等。
(光栅尺)应用于: 数控加工中心,机床,磨床,铣床,自动卸货机,金属板压制和焊接机,机器人和自动化科技,生产过程测量机器,线性产品, 直线马达, 直线导轨定位。
(立体光栅)应用于:印刷,展示,立体相片,具有立体效果,通过角度或摆产生幻变,动画,缩放使图像列漂亮,已成为办公文具,家居装饰用户首选产品.(全息光栅)应用于:商标防伪,印刷,光学仪器,激光演示等.(反射光栅)应用于:大同小异,光学仪器等(透射光栅)应用于:光学仪器,激光演示,激光玩具…等产品.随着光栅刻划技术和复制技术进一步的提高,光栅已走出实验室,从工业到民用及玩具礼品都有光栅的影子,可能光栅进行控制电源开关,可以用光栅出来了的光点做防盗安全网(物体一碰到光线,马上报警),可以做十字架瞄准用,可以做水平线用,还可以做激光图形镜,要想做什么图形就做什么图形.单片使用,有双片自转使用,有十几片旋转使用.只要合适的光源,光栅就会让光源变得更改多样和丰富.满足大家的爱好和需求.任何一种具有空间周期性的衍射的光学元件都可以称为光栅,如果在一块镀铝的光学玻璃毛胚上刻划一系列等宽,等距而平行的狭缝就是透射光栅。
光栅光谱仪测量光谱 -回复
光栅光谱仪是一种检测和分析光谱的常用仪器,通常由入射口、凹面反射镜或光栅、衍射光栏、焦平面以及探测器等组成。
其测量原理是将入射的多色光经过光栅或凹面反射镜的衍射作用,使得不同波长的光在焦平面上得到不同的位置,然后通过探测器将其转换为电信号进行测量和记录。
在使用光栅光谱仪测量光谱时,通常需要先调节其参数并设置相关参数,例如选择合适的光源、初始和终止角度、光栅或凹面反射镜的线数、探测器类型等,同时也需要消除周围环境的干扰影响,确保获得可靠的数据和结果。
随着技术的进步,现代光栅光谱仪已经普及应用于生命科学、化学、物理学、材料研究等领域,并有效地推动了科学研究的发展。
光谱仪是指利用折射或衍射产生色散的一类光谱测量仪器。
光栅光谱仪是光谱测量中最常用的仪器。
下面就来介绍它的原理以及光栅光谱仪典型应用系统。
一、光栅光谱仪原理示意图当一束复合光线进入单色仪的入射狭缝,首先由光学准直镜汇聚成平行光,再通过衍射光栅色散为分开的波长(颜色)。
利用每个波长离开光栅的角度不同,由聚焦反射镜再成像出射狭缝。
通过电脑控制可精确地改变出射波长。
1、基本结构如图所示。
它由入射狭缝S1、准直球面反射镜M1、光栅G、聚焦球面反射镜M2,物镜M3以及输出狭缝S2构成。
M1反射镜、M2准光镜、M3物镜、G平面衍射光栅S1入射狭缝、S2光电倍增管接收、S3 CCD接收。
复色入射光进入狭缝S1后,经M2变成复色平行光照射到光栅G上,经光栅色散后,形成不同波长的平行光束并以不同的衍射角度出射,M2将照射到它上面的某一波长的光聚焦在出射狭缝S2上,再由S2后面的电光探测器记录该波长的光强度。
2、如图所示为光栅光谱仪内部结构示意图。
光栅光谱仪的色散元件为闪耀光栅。
3、光栅G安装在一个转台上,当光栅旋转时,就将不同波长的光信号依次聚焦到出射狭缝上,光电探测器记录不同光栅旋转角度(不同的角度代表不同的波长)时的输出光信号强度,即记录了光谱。
这种光谱仪通过输出狭缝选择特定的波长进行记录,称为光栅单色仪。
二、光栅光谱仪典型应用系统介绍1. 发射光谱系统(光源特性测试)2. 光学元件的透射率光谱,反射率光谱系统(完成透射率/反射率的光谱测试)3. 荧光光谱测试(应用荧光检测技术)4. 激光拉曼光谱系统1、实验原理图(1)透射/反射光谱光度系统(2)荧光光谱系统。
光栅的结构及工作原理光栅是一种光学元件,它具有特殊的结构和工作原理,用于分光、波长选择、光谱分析等应用。
本文将详细介绍光栅的结构和工作原理。
一、光栅的结构光栅通常由一块平行的光学平面表面上刻有一系列平行的凹槽或者凸起的结构组成。
这些凹槽或者凸起被称为光栅刻线,它们可以是等距的,也可以是非等距的。
光栅刻线的数量称为光栅的刻线密度,通常用单位长度内的刻线数来表示,单位是每毫米刻线数(lines/mm)。
光栅的刻线可以分为两种类型:反射式光栅和透射式光栅。
反射式光栅是将光栅刻线刻在反射性较好的材料上,如金属或者光学玻璃。
透射式光栅则是将光栅刻线刻在透明的材料上,如光学玻璃或者光学塑料。
二、光栅的工作原理光栅的工作原理基于衍射现象。
当入射光线照射到光栅上时,光栅刻线会对光进行衍射,产生多个衍射光束。
这些衍射光束的方向和强度取决于光栅的刻线密度和入射光的波长。
对于反射式光栅,入射光线照射到光栅上后,一部份光被反射回来,形成反射光束。
这些反射光束的方向满足衍射条件,即满足布拉格方程:nλ = d(sinθi ±sinθm),其中n为衍射级次,λ为入射光的波长,d为光栅的刻线间距,θi为入射角,θm为衍射角。
对于透射式光栅,入射光线照射到光栅上后,一部份光通过光栅,形成透射光束。
透射光束的方向也满足衍射条件,即满足布拉格方程。
与反射式光栅不同的是,透射光束的衍射级次与反射光束相反,即当反射光束为一级衍射时,透射光束为零级衍射。
光栅的工作原理可以通过级次方程来描述,级次方程是衍射条件的解析形式。
级次方程可以用来计算不同级次的衍射角度和强度,从而实现光栅的光谱分析和波长选择功能。
三、光栅的应用光栅作为一种重要的光学元件,广泛应用于光谱仪、激光器、光纤通信等领域。
以下是一些典型的光栅应用:1. 光谱仪:光栅可以将入射光分散成不同波长的光束,实现光谱分析。
通过调节光栅的刻线密度和入射角度,可以选择特定的波长范围进行分析。
(平面)光栅摄谱仪原理
光栅摄谱仪的色散元件是光栅。
★光栅的色散作用
光栅分为透射光栅和反射光栅,用得较多的是反射光栅.反射光栅又可分为平面反射光栅(或称闪耀光栅)及凹面反射光栅。
光栅是一种多狭缝元件,光栅光谱的产生是单狭缝衍射和多狭缝干涉两者联合作用的结果。
单狭缝衍射决定谱线的强度分布,多狭缝干涉决定谱线出现的位置。
图10.14 平面光栅色散原理
图10.14是平面反射光栅的一段垂直于刻线截面的色散示意图.其色散作用可用光栅公式表示:
式中、分别为入射角和衍射角,d为光栅常数,n为光谱级次,n =0,±1,±2,…。
角规定为正值,如果角与角在光栅法线同侧,
角取正值,异侧取负值。
当n=0时,即零级光谱,衍射角与波长无关,即无分光作用。
在n>0的相邻光谱级次之间,会产生不同级次光谱的重叠,可采用滤光片或低色散的棱镜分级器等方法消除。
★光栅的光学特性
光栅的光学特性有色散率、分辨率及闪耀三个方面表示。
色散率
当入射角不变时,光栅的角色散率可用光栅公式微分求得:
当很小且变化不大时,可以认为cos=1。
则,即光栅
的角色散率只决定于光栅常数d 及光谱级数n,可以认为是常
数,不随波长而变,这样的光谱在长波及短波的各波段时波长
间隔是一样的,称为“均排光谱”。
这是光栅优于棱镜的一个方
面。
在实际工作中常用线色散率表示,对于平面光栅来说,线色散率为:
(凹面光栅的线色散率为,r为曲率半径)
式中为会聚透镜的焦距。
由于则cos≈1(≈6o)则。
分辨率
光栅的分辨率R为光谱级次与光栅刻痕总数N(光栅的宽度与
单位长度的刻痕数的乘积)的乘积,即
例如,对于一块宽度为50mm,单位长度刻痕数为1200条/mm
的光栅,在第一级光谱中(n=1),它的分辨率为:
R=nN=1×50×1200=6×104
可见光栅的分辨率比棱镜高得多,这是光栅优于棱镜的又一方
面。
光栅的宽度越大,单位长度的刻痕数越多,分辨率就越大。
闪耀特性
在平面光栅中,不同级次光谱的能量分布是不均匀的。
未经色散的零级(n=0)光谱的能量最大,按正负一级、二级光谱等逐级减弱。
若将光栅的刻痕刻成具有三角形的槽线,使每一刻痕的小反射面与光栅平面保持一定的夹角,以控制每一个小反射面对光的反射方向,使光能集中在所需要的一级光谱上,获得特别明亮的光谱,这个现象称为闪耀,这种光栅称为闪耀光栅,刻痕的小反射面与光栅平面夹角称
为闪耀角。
如图10.15所示。
当入射角、衍射角和闪耀角相等时,即==,在衍射角的方向上可得到最大的相对强度。
光栅方程式也适用于闪耀光栅,即:
当时,,称为闪耀波长。
由闪耀光栅的制作看,闪耀角一定,闪耀波长也一定,即每块光栅都具有自己的闪耀特性---闪耀角,闪耀波长。
在闪耀波长处,光的强度最大,而在闪耀波长附近其他波长的谱线强度仍然是比较高的。
可由下式估计强度约为极大值的40%时的波长范围λn(n级光谱,λn也称闪耀范围)
图10.15 平面闪耀光栅
式中是光栅的一级闪耀波长。
例如,为300.0nm,其一级闪耀波长范围为200~600nm,质量优良的闪耀光栅可以将约80%的光能
集中到所需的波长范围内。
目前中阶梯光栅(Echelle光栅)已相当多地用于商品仪器,这是一种具有精密刻制的宽平刻痕的特殊衍射光栅。
如图10.16所示。
图10.16 中阶梯光栅
它与普通的闪耀光栅相似,区别在于光栅的每一阶梯的宽度是其高度的几倍,阶梯之间的距离是欲色散波长的10~200倍,闪耀角大。
由于中阶梯光栅具有很高的色散率、分辨率和集光本领,使用光谱区广,它在降低发射光谱检测限,改善谱线轮廓,多元素同时测定等方面都是很有用的。
★光栅摄谱仪的工作流程
图10.17是常用的国产WSP-1型平面光栅摄谱仪的光路示意图,由光源B发射的光经三透镜L及狭缝S后投射到反射镜P1上,经反射后投射至凹面反射镜M下方的准光镜O1上,经O1反射以平行光束照射到平面光栅G上,复合光经光栅色散后,按波长顺序分开,
不同波长的各平行光束又投射到凹面反射镜上方的物镜O2,平行光被聚焦到感光板的乳剂面上,得到按波长顺序展开的光谱。
转动光栅台D,可同时改变光栅的入射角和衍射角,便可获得所需光谱的波长范围和改变光谱的级次。
P2是二级衍射反射镜,图中虚线表示二次衍射光路。
为了避免一次和二次衍射光谱的相互干涉,在暗箱前设一光栏,将一次衍射光谱挡掉。
不用二次衍射时,转动挡光板将二次衍射反射镜P2挡住。
图10.17 WPS-1型平面光栅摄谱仪。
