建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容电气工程施工图的组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图)等。

1。

图纸目录图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。

2. 设计说明设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。

3. 图例材料表主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。

4。

平面图平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。

平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。

5。

系统图系统图是表明供电分配回路的分布和相互联系的示意图。

具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等.系统图分为照明系统图、动力系统图、智能建筑系统图等。

6。

详图详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。

二、电气施工图的一般规定1。

电气图面的规定幅面尺寸共分五类:A0～A4,见表15-1。

表15-1绘制电气图所用的各种线条统称为图线.常用图线见表15—2。

2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。

常用电气图例符号见表15-3。

图线形式及应用表15-2图线名称图线形式图线应用图线名称图线形式图线应用粗实线电气线路，一次线路点划线控制线细实线二次线路,一般线路双点划线辅助围框线虚线屏蔽线路，机械线路图例名称备注图例名称备注双绕组变压器形式1形式2电源自动切换箱（屏）隔离开关三绕组变压器形式1形式2接触器(在非动作位置触点断开)电流互感器脉冲变压器形式1形式2断路器电压互感器形式1形式2熔断器一般符号屏、台、箱柜一般符号熔断器式开关动力或动力-照明配电箱熔断器式隔离开关照明配电箱(屏)避雷器事故照明配电箱(屏)总配线架室内分线盒中间配线架室外分线盒壁龛交接箱灯的一般符号分线盒的一般符号球型灯单极开关(暗装)顶棚灯双极开关花灯双极开关(暗装)弯灯三极开关荧光灯三极开关(暗装）三管荧光灯单相插座五管荧光灯暗装壁灯密闭（防水）广照型灯(配照型灯)防爆防水防尘灯带保护接点插座开关一般符号带接地插孔的单相插座（暗装)单极开关密闭（防水）指示式电压表防爆功率因数表带接地插孔的三相插座有功电能表(瓦时计)带接地插孔的三相插座(暗装)电信插座的一般符号可用以下的文字或符号区别不同插座TP-电话FX—传真M—传声器FM-调频TV—电视—扬声器插座箱(板)单极限时开关指示式电流表调光器匹配终端钥匙开关传声器一般符号电铃扬声器一般符号天线一般符号感烟探测器放大器一般符号感光火灾探测器分配器，两路，一般符号气体火灾探测器（点式）三路分配器缆式线型定温探测器四路分配器感温探测器电线、电缆、母线、传输通路、一般符号三根导线三根导线n根导线手动火灾报警按钮接地装置（1）有接地极（2)无接地极水流指示器电话线路火灾报警控制器视频线路火灾报警电话机(对讲电话机)广播线路应急疏散指示标志灯消火栓应急疏散照明灯线路敷设方式文字符号见表15-4。

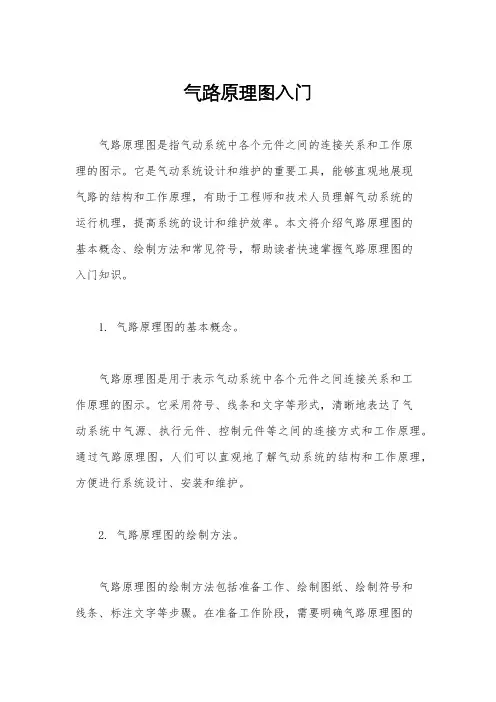

气路原理图入门气路原理图是指气动系统中各个元件之间的连接关系和工作原理的图示。

它是气动系统设计和维护的重要工具，能够直观地展现气路的结构和工作原理，有助于工程师和技术人员理解气动系统的运行机理，提高系统的设计和维护效率。

本文将介绍气路原理图的基本概念、绘制方法和常见符号，帮助读者快速掌握气路原理图的入门知识。

1. 气路原理图的基本概念。

气路原理图是用于表示气动系统中各个元件之间连接关系和工作原理的图示。

它采用符号、线条和文字等形式，清晰地表达了气动系统中气源、执行元件、控制元件等之间的连接方式和工作原理。

通过气路原理图，人们可以直观地了解气动系统的结构和工作原理，方便进行系统设计、安装和维护。

2. 气路原理图的绘制方法。

气路原理图的绘制方法包括准备工作、绘制图纸、绘制符号和线条、标注文字等步骤。

在准备工作阶段，需要明确气路原理图的内容和范围，确定绘图比例和图纸尺寸。

在绘制图纸时，应根据实际情况选择合适的图纸规格，并绘制出系统的布局和连接方式。

绘制符号和线条时，应按照规定的标准和约定使用气动元件的符号和线条，确保图示清晰、准确。

标注文字时，应注明气源、执行元件、控制元件等的名称和参数，便于理解和识别。

3. 气路原理图的常见符号。

气路原理图中常用的符号包括气源符号、执行元件符号、控制元件符号等。

气源符号一般用压力源或压缩空气源表示，执行元件符号包括气缸、气动执行阀等，控制元件符号包括电磁阀、气动阀等。

这些符号都有其固定的图形和标识，便于人们识别和理解。

在绘制气路原理图时，应按照规定的符号和标准使用，确保图示的准确性和规范性。

4. 气路原理图的应用。

气路原理图广泛应用于气动系统的设计、安装和维护过程中。

在系统设计阶段，气路原理图可以帮助工程师和设计人员直观地了解系统的结构和工作原理，指导系统的布局和连接方式。

在系统安装和调试阶段，气路原理图可以帮助技术人员快速定位故障点，提高故障排除的效率。

在系统维护和改造阶段，气路原理图可以帮助维护人员快速理解系统的结构和工作原理，指导维护和改造工作的进行。

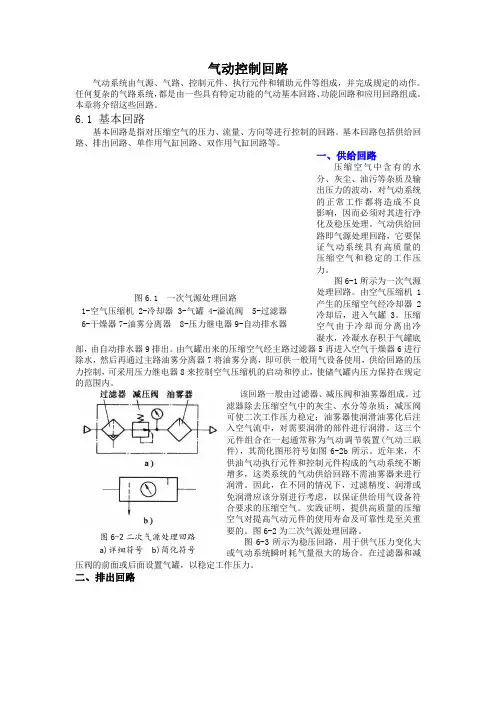

气动控制回路气动系统由气源、气路、控制元件、执行元件和辅助元件等组成，并完成规定的动作。

任何复杂的气路系统，都是由一些具有特定功能的气动基本回路、功能回路和应用回路组成。

本章将介绍这些回路。

6.1 基本回路基本回路是指对压缩空气的压力、流量、方向等进行控制的回路。

基本回路包括供给回路、排出回路、单作用气缸回路、双作用气缸回路等。

一、供给回路压缩空气中含有的水分、灰尘、油污等杂质及输出压力的波动，对气动系统的正常工作都将造成不良影响，因而必须对其进行净化及稳压处理。

气动供给回路即气源处理回路，它要保证气动系统具有高质量的压缩空气和稳定的工作压力。

图6-1所示为一次气源处理回路。

由空气压缩机1产生的压缩空气经冷却器2冷却后，进入气罐3。

压缩空气由于冷却而分离出冷凝水，冷凝水存积于气罐底部，由自动排水器9排出。

由气罐出来的压缩空气经主路过滤器5再进入空气干燥器6进行除水，然后再通过主路油雾分离器7将油雾分离，即可供一般用气设备使用，供给回路的压力控制，可采用压力继电器8来控制空气压缩机的启动和停止，使储气罐内压力保持在规定的范围内。

该回路一般由过滤器、减压阀和油雾器组成。

过滤器除去压缩空气中的灰尘、水分等杂质；减压阀可使二次工作压力稳定；油雾器使润滑油雾化后注入空气流中，对需要润滑的部件进行润滑。

这三个元件组合在一起通常称为气动调节装置(气动三联件)，其简化图形符号如图6-2b 所示。

近年来，不供油气动执行元件和控制元件构成的气动系统不断增多，这类系统的气动供给回路不需油雾器来进行润滑。

因此，在不同的情况下，过滤精度、润滑或免润滑应该分别进行考虑，以保证供给用气设备符合要求的压缩空气。

实践证明，提供高质量的压缩空气对提高气动元件的使用寿命及可靠性是至关重要的。

图6-2为二次气源处理回路。

图6-3所示为稳压回路，用于供气压力变化大或气动系统瞬时耗气量很大的场合。

在过滤器和减压阀的前面或后面设置气罐，以稳定工作压力。

P1 P2第四节能看懂一般的液压/气压原理图一、学习目标了解液压和气压控制系统的组成和元件图形符号，能看懂一般的液气原理图二、液压元件简介和图形表示方法（一）方向控制阀1．单向阀单向阀的主要作用是控制油液的单向流动。

液压系统中对单向阀的主要性能要求就是正向流动阻力损失小，反向时密封性能好，动作灵敏。

单向阀一般是用弹簧来克服阀芯的摩擦阻力和惯性力，使单向阀工作灵敏可靠，所以普通单向阀的弹簧刚度一般都选的较小，以免油液流动时产生较大的压力降。

一般单向阀的开启压力在0.035～0.05MPa。

普通单向阀的图形表示如下：除了一般的单向阀外，还有液控单向阀下图为一种液控单向阀的结构，当控制口K处无压力油通入时，它的工作和普通单向阀一样，压力油只能从进油口P1流向出油口P2不能反向流动。

当控制口K处有压力油通入时，控制活塞1右侧a腔通泄油口，在液压力作用下活塞向右移动，推动顶杆2顶开阀芯，使油口P1和P2接通，油液可以从P2流向P1。

其图形符号表示如下：2．换向阀换向阀是利用阀芯对阀体的相对运动，使油路接通，关闭或是改变油流的方向，从而实现液压执行元件及其驱动机构的启动、停止和变换运动方向。

液压传动系统对换向阀性能的主要要求：（1）油液流经换向阀时压力损失小；（2）互不相同的油口泄漏小；（3）换向要平稳、迅速且可靠、换向阀的种类很多，其分类方式也各有不同，一般来说按阀芯相对于阀体的运动方式来分有滑阀和转阀两种；按操作方式来分有手动、机动、电磁动、液动和电液动等多种；按阀工作时在阀体所处的位置有二位和三位等；按换向阀所控制的通路数不同有二通、三通、四通和五通等。

换向阀的位和通的符号3．换向阀的中位机能和特点对于各种操作方式的三位四通或五通换向滑阀，阀芯在中间位置时各油口的连通情况称为换向阀的中位机能。

不同的中位机能，可以满足液压系统的不同要求，下表为常见的三位四通、五通换向阀的中位机能的形式、滑阀状态和符号，由下表可以看出，不同的中位机能是通过改变阀芯的形状和尺寸得到的。

气体气路箭头标志-概述说明以及解释1.引言1.1 概述概述气体气路箭头标志是指在各种气体气路系统中使用的一种标志，用来指示气体流动方向和流程。

在工业生产、实验室和其他相关领域中，气体气路箭头标志的使用十分重要。

它们可以帮助工作人员正确理解气体气路系统的结构和运行原理，确保安全、高效地进行操作。

气体气路系统是将气体从一个位置传输到另一个位置的系统。

它涉及到管道、阀门、压力传感器等各种组件，这些组件之间的连接和布局决定了气体的流动路径。

为了让工作人员能够清楚地了解气体流动的路径，气体气路箭头标志被广泛使用。

气体气路箭头标志的定义是根据国际标准和行业规范制定的。

这些标志通常采用特定的形状和颜色，以便清晰地显示气体流动的方向。

例如，箭头标志被设计成有向上、向下、向左或向右的箭头形状，以指示气体流动的方向。

此外，不同类型的气体可以使用不同的颜色来标识，进一步增强标志的可辨识性。

气体气路箭头标志的作用不仅仅是指示气体流动的方向，它们还可以帮助工作人员快速定位和识别特定组件或设备。

在复杂的气体气路系统中，准确地理解气流的路径是至关重要的，因为错误的连接或操作可能导致严重的事故发生。

通过使用气体气路箭头标志，工作人员可以避免这些危险，并确保气体的流动符合设计要求。

综上所述，气体气路箭头标志在气体气路系统中起着重要的作用。

它们不仅能够指示气体流动的方向，还能够提供安全和高效的操作环境。

在今后的发展中，我们可以进一步改进和完善气体气路箭头标志的设计，以满足不断变化的需求，并为气体气路系统的运行提供更多的便利和保障。

1.2 文章结构本文主要分为引言、正文和结论三个部分，每个部分都有具体的子章节。

以下是各个部分的详细内容介绍：引言部分包括概述、文章结构和目的三个子章节。

在概述章节中，将简要介绍气体气路箭头标志的背景和重要性，概括性地阐述本文要讨论的问题。

文章结构章节将介绍整篇文章的组织结构，告诉读者各个部分的主要内容和安排顺序。

建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容电气工程施工图的组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。

1. 图纸目录图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。

2. 设计说明设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。

3. 图例材料表主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。

4. 平面图平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。

平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。

5. 系统图系统图是表明供电分配回路的分布和相互联系的示意图。

具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。

系统图分为照明系统图、动力系统图、智能建筑系统图等。

6. 详图详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。

二、电气施工图的一般规定1. 电气图面的规定幅面尺寸共分五类：A0～A4，见表15-1。

基本幅面尺寸（mm）表15-1幅面代号A0A1A2A3A4宽×长（B×L）841×1189594×841420×591297×420210×297边宽（C）10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。

常用图线见表15-2。

2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。

电气线路图的图形、文字及符号1 常用电气图形符号和文字符号电气原理图中电气元件的图形符号和文字符号必须符合国家标准规定。

国家标准化管理委员会是负责组织国家标准的制定、修订和管理的组织。

一般来说，国家标准是在参照国际电工委员会(IEC)和国际标准化组织(ISO)所颁布标准的基础上制定的。

近几年来，有关电气图形符号和文字符号的国家标准变化较大。

GB 4728--1984《电气简图用图形符号》更改较大，而GB 7159～1987《电气技术中的文字符号制定通则》早已废止。

现在和电气制图有关的主要国家标准有：(1)GB／T 4728：《电气简图用图形符号》；(2)GB／T 5465：《电气设备用图形符号》；(3)GB／T 20063：《简图用图形符号》；(4)GB／T 5094：《工业系统、装置与设备以及工业产品——结构原则与参照代号》；(5)GB／T 20939：《技术产品及技术产品文件结构原则字母代码——按项目用途和任务划分的主类和子类》；(6)GB／T 6988：《电气技术用文件的编制》。

最新的《电气简图用图形符号》国家标准68／T 4728的具体内容包括：(1)GB／T 4728。

1—2005第1部分：一般要求；(2)GB／T 4728．2—2005第2部分：符号要素、限定符号和其他常用符号；(3)GB／T 4728．3～2005第3部分：导体和连接件；(4)GB／T 4728．4～2005第4部分：基本无源元件；(5)GB／T 4728．5～2005第5部分：半导体管和电子管；(6)GB／T 4728．6～2000第6部分：电能的发生与转换；(7)68／T 4728．7—2000第7部分：开关、控制和保护器件；(8)GB／T 4728．8—2000第8部分：测量仪表、灯和信号器件；(9)GB／T 4728．9～1999第9部分：电信：交换和外围设备；(10)GB／T 4728．10～1999第10部分：电信：传输；(11)GB／T 4728．11～2000第11部分：建筑安装平面布置图；(12)GB／T 4728．12—1996第12部分：二进制逻辑元件；(13)GB／T 4728．13～1996第13部分：模拟元件。
