气动技术基本知识

气动技术培训资料气动技术培训资料（一）气动技术是一种利用压缩气体进行工程控制和传动的技术领域。

它在各个行业中广泛应用，包括生产制造、工程建设、能源管理等等。

通过学习气动技术，我们可以了解气动元件的工作原理、气动回路的设计与搭建以及气动系统的操作和维护等内容。

下面将为大家介绍一些气动技术培训资料，以帮助大家更好地理解和应用气动技术。

一、气动元件的工作原理气动元件是气动系统中重要的组成部分，它们能够实现压缩空气的输送、转换和控制。

在气动技术培训中，我们首先需要了解气动元件的工作原理。

1.1 阀门类气动元件阀门类气动元件包括单向阀、调节阀、电磁阀等，它们通过控制压缩空气的通断和流量来实现气动系统的控制。

其中，单向阀的作用是只允许空气单向流动，而调节阀则可以根据需要调整空气的流量和压力。

电磁阀通过电磁原理实现气体的通断和控制。

1.2 执行元件类气动元件执行元件类气动元件主要包括气缸和气动马达等。

气缸是将气压能转变为机械能的装置，常用于推动、拉动和升降物体。

气动马达则将气压能转化为机械能，在工程设备中常用于驱动旋转运动。

以上是气动元件的一些基本工作原理，深入学习气动元件的工作原理可以帮助我们更好地理解和应用气动技术。

二、气动回路的设计与搭建气动回路是指由气动元件组成的传动系统，用于完成特定的工作任务。

在气动技术培训中，学习气动回路的设计与搭建是必不可少的。

2.1 回路的设计气动回路的设计是根据工作任务的要求和气动元件的性能特点来确定的。

在设计气动回路时，我们需要考虑以下几个方面：首先，需要明确工作任务的要求，包括工作轨迹、推力大小等参数。

其次，根据工作任务的要求，选择适当的气动元件进行组合，包括阀门类和执行元件类。

最后，根据设计要求确定气路布置、管线布局和阀门的控制方式等。

2.2 回路的搭建回路的搭建需要根据设计图纸进行操作，包括将气动元件按照一定的布局连接好，保证气体能够在回路中正常流动。

在搭建回路时，需要注意以下几个方面：首先，确保气动元件的连接口没有漏气现象，可以使用密封圈等密封材料增加密封性能。

《气动基础知识》课件一、教学内容本节课主要围绕《气动基础知识》教材的第一章“气动系统概述”进行展开。

详细内容包括气动系统的基本组成、工作原理、气动元件的功能及分类等。

具体章节为1.1节“气动系统简介”，1.2节“气动系统的基本组成”及1.3节“气动元件的分类及功能”。

二、教学目标1. 了解气动系统的基本组成，掌握气动系统的工作原理。

2. 掌握气动元件的分类及功能，能够正确区分和应用各种气动元件。

3. 能够分析并解决简单的气动系统故障。

三、教学难点与重点教学难点：气动元件的分类及功能，气动系统的故障分析。

教学重点：气动系统的基本组成，气动系统的工作原理。

四、教具与学具准备1. 教具：气动系统演示模型、PPT课件、视频资料。

2. 学具：气动元件实物、气动系统图解、练习题。

五、教学过程1. 实践情景引入：通过展示气动系统演示模型，让学生直观地了解气动系统的实际应用，激发学习兴趣。

2. 理论讲解：1) 介绍气动系统的基本组成，解释工作原理。

2) 讲解气动元件的分类及功能，结合实物进行展示。

3. 例题讲解：分析一个简单的气动系统故障，引导学生运用所学知识解决问题。

4. 随堂练习：分发练习题，让学生现场解答，巩固所学知识。

六、板书设计1. 气动系统的基本组成2. 气动系统的工作原理3. 气动元件的分类及功能4. 气动系统故障分析及解决方法七、作业设计1. 作业题目：1) 列出气动系统的基本组成，并简述其工作原理。

2) 画出气动元件的分类图，并说明各类型元件的功能。

2. 答案：1) 气动系统的基本组成为：气源装置、执行元件、控制元件、辅助元件。

2) 气动元件分类图略。

3) 故障分析及解决方法略。

八、课后反思及拓展延伸1. 反思：本节课学生对气动系统的基本概念和组成有了较为清晰的认识，但对气动元件的分类及功能掌握不够扎实，需要在下节课进行巩固。

2. 拓展延伸：引导学生了解气动系统在现代工业中的应用，探索气动技术的前沿发展。

第二章 气动基础知识2.1 气动技术常用单位换算各换算关系入表2.1所示：表2－1 单位换算表一、长度（Length ）cm m in ft 1 0.01 0.39370.0328 100 1 39.3713.2809 2.54 0.0254 1 0.0833 30.48 0.3048 12 1 二、质量(Mass)kg lb1 2.20.4536 1三、面积（Area ） cm 2 m 2 in 2 ft 2 1 0.01 0.15500.001076 四、重量或力(Force) Kgf（千克力） Kp （千克力） N(Newton) lbf （磅-力）1 1 9.812.2 五、压力(Pressure) kg ／cm 2atm lb/in 2(psi) bar MPa(N/m 2) l 0.9678 14.2230.9807 0.09807六 、流量(Flow) m 3／hr Ft 3/hr l ／Min 1 35.317 16.6667七、体积(Volume)m 3 dm 3或l ft 3 1 1000 35.317 0.0283228.315l2.2 气动技术常用公式：一、基本单位：长度l:m ，质量m ：kg ，时间t ：S ，体积：m 3或l 一、基本公式：（一） 力(Force): a m F ⋅= （2s m kg N ⋅=）； 牛顿定律 （二） 重量(weight)：g m G ⋅= （2smkg N ⋅=）；（三） 压力：A F P =(2mN Pa =)； 1Pa=10-5bar 上式为巴斯卡原理(Pascal ’s theory)（四） 波义尔定律：见图2.1（说明压力与体积成反比）2211V P V P =（五） 查理定律（charle ’s Law ）：图2.1波义尔定律222111T V P T V P = 说明压力与体积的变 化与温度成正比。

（六） 流量公式：V A Q ⋅= （smm s m ⋅=23）说明了流量为管路截面积与流速之乘积，见图2.2。

2024年气动基础知识培训课件一、教学内容本次教学内容选自《气动技术基础》教材第1章至第3章，主要涉及气动元件的基础理论、气动系统的基本构成及工作原理。

详细内容包括：气动元件的分类及功能、气动系统的设计原则、气动控制阀的类型及选用、气缸的结构及性能参数、气动马达的应用、气动系统故障诊断与维护。

二、教学目标1. 掌握气动元件的分类、功能及选型原则，能够根据实际需求设计气动系统；2. 了解气动系统的基本构成和工作原理，能够分析气动系统故障并进行简单维护；3. 培养学生的动手实践能力和团队协作精神，提高解决实际问题的能力。

三、教学难点与重点教学难点：气动系统的设计原则、气动控制阀的类型及选用、气动系统故障诊断与维护。

教学重点：气动元件的分类及功能、气动系统的基本构成及工作原理、气缸的结构及性能参数。

四、教具与学具准备教具：气动元件实物、气动系统模型、PPT课件、黑板、粉笔。

学具：教材、笔记本、计算器、画图工具。

五、教学过程1. 导入：通过展示气动系统在实际应用中的图片和视频，引起学生的兴趣，引导学生进入学习状态。

2. 理论讲解：（1）讲解气动元件的分类、功能及选型原则；（2）介绍气动系统的基本构成和工作原理；（3）分析气动控制阀的类型及选用；（4）阐述气缸的结构及性能参数；（5）介绍气动马达的应用；（6）讲解气动系统故障诊断与维护。

3. 实践操作：（1）分组讨论，设计一个简单的气动系统，并选用合适的气动元件；（2）利用气动元件实物，搭建气动系统模型，观察并分析系统的工作状态；（3）进行气动系统故障诊断与维护的实践操作。

4. 例题讲解：结合教材，讲解气动系统设计的相关例题。

5. 随堂练习：布置一些气动系统设计的练习题，让学生巩固所学知识。

六、板书设计1. 气动元件的分类及功能；2. 气动系统的基本构成及工作原理；3. 气动控制阀的类型及选用；4. 气缸的结构及性能参数；5. 气动系统故障诊断与维护。

七、作业设计1. 作业题目：（1）简述气动元件的分类及功能；（2）阐述气动系统的基本构成和工作原理；（3）分析一个气动系统的故障原因，并提出解决方法。

气动技术基本知识气动技术是通过空气流动来实现力或运动控制的一种技术。

它利用气体的压缩和膨胀特性，通过控制空气流动的方向、速度和压力，实现对机械设备的控制和驱动。

气动技术的基本原理是利用压缩空气作为介质传递能量。

通过压缩空气产生的压力和流量，可以驱动气缸、旋转马达等执行器，实现对机械设备的运动控制。

在气动系统中，一般会使用压缩空气作为动力源，通过压缩机将大气中的空气压缩至一定的压力水平，然后通过管道将压缩空气传输至需要的位置。

气动系统由压缩机、制气装置、管道、执行器和控制装置等组成。

其中，压缩机负责将大气中的空气压缩，并将压缩空气输送至制气装置。

制气装置的主要作用是除去压缩空气中的杂质和水分，确保其纯净度和干燥度，防止对系统和执行器的损坏。

管道用于将压缩空气从制气装置传输至执行器的位置，通常需要考虑管道的直径、长度和材质等参数。

执行器接受压缩空气的驱动，将其能量转化为机械运动，完成相应的任务。

控制装置用于对气动系统进行控制和调节，通常包括各种传感器、阀门、计时器、压力表等。

气动技术具有很多优点。

首先，气动系统的动作速度快，响应时间短，能够满足高速运动的需求。

其次，气动系统具有较高的功率密度，可以在较小的空间内提供较大的动力输出。

此外，气动元件结构简单、可靠性高，维修和更换方便，成本较低。

另外，气动系统还具有防腐、不易受污染等特点，适用于恶劣的工作环境。

然而，气动技术也存在一些缺点。

由于气体的可压缩性，气动系统在传递动力和运动过程中会有一定的能量损失。

此外，气动系统所使用的压缩空气需要经过制气装置处理，增加了系统的复杂性和成本。

此外，在一些对静音要求较高的环境下，气动系统可能产生噪音。

总的来说，气动技术是一种常用的力和运动控制技术，被广泛应用于机械制造、自动化生产线、工业机器人等领域。

了解气动技术的基本原理和构成，可以帮助人们更好地应用和维护气动系统，提高生产效率和产品质量。

气动技术在工业领域中得到了广泛应用，并成为实现力和运动控制的重要手段。

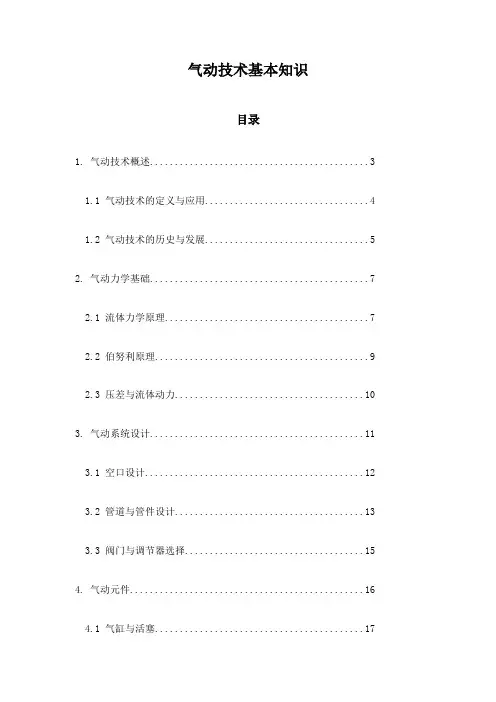

气动技术基本知识目录1. 气动技术概述 (3)1.1 气动技术的定义与应用 (4)1.2 气动技术的历史与发展 (5)2. 气动力学基础 (7)2.1 流体力学原理 (7)2.2 伯努利原理 (9)2.3 压差与流体动力 (10)3. 气动系统设计 (11)3.1 空口设计 (12)3.2 管道与管件设计 (13)3.3 阀门与调节器选择 (15)4. 气动元件 (16)4.1 气缸与活塞 (17)4.2 电磁阀与继电器 (18)4.3 空气压缩机与真空发生器 (19)5. 气动控制 (20)5.1 原理与方法 (22)5.2 逻辑控制器 (23)5.3 通讯协议与接口 (25)6. 气动应用 (26)6.1 工业自动化 (27)6.2 移动机器与机器人 (29)6.3 医疗设备 (30)7. 气动系统维护与保养 (31)7.1 日常维护 (32)7.2 故障诊断与排除 (33)7.3 更新与升级 (34)8. 安全与法规遵从 (36)8.1 气体类型与分类 (37)8.2 安全标准与规范 (38)8.3 应急措施与培训 (40)9. 节能减排 (41)9.1 气动系统的能效 (43)9.2 气动改造与效能提升 (44)9.3 环境影响与对策 (46)10. 气动技术发展趋势 (47)10.1 智能化与自动化 (48)10.2 信息化与数据管理 (50)10.3 绿色节能技术 (52)1. 气动技术概述又称航空力学，是一门研究气体流动与其周围物体的相互作用的科学，核心在于理解介于固体和流体之间的能量和力转化过程。

它涵盖了气流的本性、流动规律、力和机遇的预测以及如何应用这些原理来设计、优化和控制各种飞行器、机械设备和工程系统。

流体力学:研究流体静力学和流体力学的基本原理，包括压力、流速、粘滞性和伯努利定律等。

气流场分析:通过数值方法和实验方法，分析流体在不同形状结构周围运动的特性。

气动外形设计:根据气动原理，设计出具有良好阻力系数、升力和操控性的飞机、火箭、汽车等外形。

气动技术基本知识空气的基本性质气体状态参数密度ρ：单位体积内所含气体的质量称为密度。

单位为kg/m³。

压力p：压力可用绝对压力、表压力和真空度来衡量。

绝对压力：以绝对真空作为起点的压力值。

一般在表示绝对压力的符号的右下脚标注“ABS”，即PABS表压力：高出当地大气压的压力值。

由压力表测得的压力值即为表压力。

在工程计算中，常将当地大气压力用标准大气压力代替，即令Pa=101325Pa真空度：低于当地大气压的压力值。

真空压力：绝对压力与大气压之差。

真空压力在数值上与真空度相同，但应在其数值前加负号。

温度T ：在工程计算中常用热力学温度T，其单位名称为开[尔文]，单位符号为K，和我们生活中的摄氏温度（℃）换算关系为：T=t+T0，T0=273.15K。

气体状态参数气体状态方程空气的物理性质波义尔法则（等温）一定质量的气体，若其状态变化是在温度不变的条件下进行的，则称为等温过程。

P1V1=P2V2例如，大气罐中的气体长时间的经小孔向外放气，气罐中气体的状态变化过程可看作是等温过程。

查理法则（等容）一定质量的气体，若其状态变化是在体积不变的条件下进行的，则称为等容过程。

P1/T1=P2/T2密闭气罐中的气体,由于外界环境温度的变化,使罐内气体状态发生变化的过程也可看作等容过程。

盖-吕莎克法则（等压）一定质量的气体，若其状态变化是在压力不变的条件下进行的，则称为等压过程。

V1/V2=T1/T2负载一定的密闭气罐，被加热或放热时，缸内气体便在等压过程中改变气缸的容积。

流体力学的基本知识伯努利方程式有效截面积S值理想气体流过最小截面积为S的收缩喷管，当流动处于壅塞流态（指压缩空气通过收缩管或拉瓦尔管，在最小截面处达到声速时，若上游总压力和总温度保持一定，无论怎样降低管道下游的压力，通过管道的质量流量都不会增大的现象，只是在声速流和超声速流状态才存在），元件的有效截面积S值大小几乎不受元件上游总压和总温的影响。

⽓动技术基本知识⼀、⽓动技术基本知识1. ⽓动技术中常⽤的单位1个⼤⽓压=760mmHg =1.013bar =101kpa 压⼒单位换算1N/㎡=bar 105-=1002.17-?kgf/m ㎡=1002.15-?kgf/c ㎡ 1kgf/c ㎡=0.1Mpa 2. ⽓动控制装置的特点⑴空⽓廉价且不污染环境，⽤过的⽓体可直接排⼊⼤⽓⑵速度调整容易⑶元件结构紧凑，可靠性⾼⑷受湿度等环境影响⼩⑸使⽤安全便于实现过载保护⑹⽓动系统的稳定性差⑺⼯作压⼒低，功率重量⽐⼩⑻元件在⾏程中途停⽌精度低3. ⽓动系统的组成⽓动系统基本由下列装置和元件组成(1)⽓源装置——⽓动系统的动⼒源提供压缩空⽓ (2)空⽓处理装置——调节压缩空⽓的洁净度及压⼒ (3)控制元件⽅向控制元件——切换空⽓的流向流量控制元件——调节空⽓的流量 (4)逻辑元件——与或⾮(5)执⾏元件——将压⼒能转换为机械功(6)辅助元件——保证⽓动装置正常⼯作的⼀些元件压缩机 a ）⽓源装置储⽓罐后冷却器过滤器油雾分离器减压阀 b ）空⽓调节油雾器处理装置空⽓净化单元⼲燥器其它电磁阀⽓缸⽓压控制阀带终端开关⽓缸⽅向控制阀机械操作阀带制动器⽓缸⼿动阀⽓缸带锁⽓缸其它带电磁阀⽓缸其它速度控制阀C ）控制元件速度控制阀 d ）执⾏元件节流阀摆动缸回转执⾏件逻辑阀空⽓马达管⼦接头消⾳器 e ）辅助元件压⼒计其它⼆、空⽓处理元件压缩空⽓中含有各种污染物质。

由于这些污染物质降低了⽓动元件的使⽤寿命。

并且会经常造成元件的误动作和故障。

表1列出了各种空⽓处理元件对污染物的清除能⼒。

1．空⽓滤清器空⽓滤清器⼜称为过滤器、分⽔滤清器或油⽔分离器。

它的作⽤在于分离压缩空⽓中的⽔分、油分等杂质，使压缩空⽓得到初步净化。

2．油雾分离器油雾分离器⼜称除油滤清器。

它与空⽓滤清器不同之处仅在于所⽤过滤元件不同。

空⽓滤清器不能分离油泥之类的油雾，原因是当油粒直径⼩于2～3цm 时呈⼲态，很难附着在物体上，分离这些微粒油雾需⽤凝聚式过滤元件，过滤元件的材料有：1）活性炭2）⽤与油有良好亲和能⼒的玻璃纤维、纤维素等制成的多孔滤芯 3．空⽓⼲燥器为了获得⼲燥的空⽓只⽤空⽓滤清器是不够的，空⽓中的湿度还是⼏乎达100%。

1、气动技术是以压缩空气为介质,以空气压缩机为动力源,实现能量传递或信号传递与控制的工程技术。

2、气动是气动技术或气压传动与控制的简称。

它是流体传动与控制的重要组成技术之一,也是实现工业自动化和机电一体化的重要途径。

3、一个较完善的机电一体化系统包括动力部分、执行部分、机械部分、检测传感部分、控制部分、信息处理部分,各部分之间通过接口相联系。

通过控制系统发送控制信号,由执行部分产生力和运动的输出。

4、气动技术的优点:简单、方便:气动装置结构简单、轻便、安装维护方便。

输出速度大:气缸动作速度一般为50～500mm/s,比液压和电气方式的速度快。

有良好的缓冲性:对冲击负载和负载过载具有较强的适应能力。

可靠性高、使用寿命长:电器元件的有效动作次数约为数百万次,而电磁阀(如SMC公司生产的电磁阀)的寿命大于3000万次,小型阀超过1亿次。

无污染:工作介质是空气,无污染。

安全性:气动压力等级低,具有防火、防爆、耐潮的能力,与液压方式相比可在高温条件下使用,同时,对于振动、腐蚀具有较强的耐受力,因而,具有很高的安全性。

在很多特殊场合具有不可比拟的优越性。

成本低:在自动化系统中,与单纯分别采用机械、电气、液压的传动与控制方式相比,气动方式成本低,经济性好。

5、气动技术的缺点:能量利用率低:电气传动的效率在90%以上,液压传动的的效率为70~80%,气压传动的的效率为30~40%。

实施精确控制的难度较大:气体的压缩性大。

6、气动元件的制造过程:精密压铸、挤压成型、精密加工、表面处理、装配、性能测试7、气源设备气源设备:空气压缩机:产生压缩空气的动力源气源处理设备:过滤器:清除压缩空气中的水分、油污和灰尘;干燥器:进一步清除压缩空气中的水分;自动排水器:自动排除冷凝水8、气动元件的类型及其功能气动执行元件:气缸:推动工件作直线运动。

摆动气缸:推动工件在一定角度范围内作摆动气马达:驱动工件作连续旋转运动。

气爪:抓取工件。
