2019中考物理专项练习练习-电表示数变化(粤沪版)

2019中考物理专项练习练习-电表示数变化（粤沪版）、如图 所示，电路中的电源电压保持不变。

闭合开关后，将滑动变阻器的滑片 由图中位置向✌点移动时，电表✞、✞、✌的示数变化正确的选项是〔〕✌、✞减小，✞减小，✌增大、✞增大，✞减小，✌增大、✞增大，✞减小，✌减小、✞减小，✞增大，✌减小解析：、如图 所示电路，电源两端的电压一定，开关 闭合， 断开。

如果使电压表和电流表的示数均增大，那么以下操作一定可行的是✌、滑动变阻器的滑片 向右移、滑动变阻器的滑片 向左移、滑动变阻器的滑片 不动，闭合开关 、滑动变阻器的滑片 不动，断开开关 解析：、如图 所示，电源电压不变，当开关闭合，滑动变阻器的滑片 由图示位置向✌点滑动的过程中，以下判断正确的选项是〔〕电压表示数增大，电流表示数增大、电压表示数不变，电流表示数增大、电压表示数减小，电流表示数减、电压表示数不变，电流表示数减小解析：、如图 所示电路中，电源电压不变，闭合开关 ，在滑动变阻器的滑片 向右移的过程中，✌、✌、✞的示数变化情况是〔〕✌、✌变小、✌不变、✞不变、✌变小、✌变小、✞不变、✌变小、✌不小、✞变大、✌变大、✌不变、✞变小解析：、如图所示的电路，电源电压保持不变，闭合开关后，灯☹能够发光，当滑片 向左滑动过程中，以下判断正确的选项是✌、电压表示数变小，电流表示数变大、电压表示数变大，电流表示数变小、电压表示数变大，电流表示数变大、电压表示数变小，电流表示数变小解析：、如图 所示的电路，电源电压和灯丝电阻保持不变，开关 闭合后，在滑动变阻器滑片向左滑动过程中，电压表✞的示数＿＿＿＿，电流表✌的示数＿＿＿＿，电流表✌的示数＿＿＿＿ （填“变大”、“变小”或“不变”）解析：、如图 所示，电源电压恒定不变，当 闭合，滑动变阻器的滑片向右移动过程中，以下说法正确的选项是（）✌、灯泡变亮，电压表读数不变 、灯泡变暗，电压表读数变小、灯泡变亮，电压表读数变大 、灯泡变亮，电压表读数变小解析：、如下图所示的电路，当开关由断开变为合上时，各表的示数变化为 【】✌、两表的示数都变小 、两表的示数都变大、电流表的示数变大，电压表的示数变小、电流表的示数变大，电压表的示数不变解析：、如下图所示，当滑动变阻器的滑片 向左滑动时，电流表和，电压表的示数变化是 【】✌、电流表、示数变小，电压表示数变大、电流表、示数变小，电压表示数不变、电流表、示数变大，电压表示数变大、电流表、示数变大，电压表示数不变归纳与反思：。

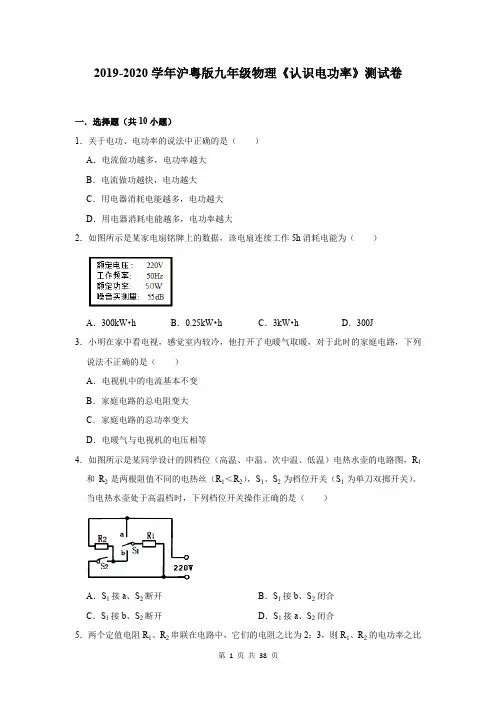

2019-2020学年沪粤版九年级物理《认识电功率》测试卷一．选择题（共10小题）1．关于电功、电功率的说法中正确的是（）A．电流做功越多，电功率越大B．电流做功越快，电功越大C．用电器消耗电能越多，电功越大D．用电器消耗电能越多，电功率越大2．如图所示是某家电扇铭牌上的数据，该电扇连续工作5h消耗电能为（）A．300kW•h B．0.25kW•h C．3kW•h D．300J3．小明在家中看电视，感觉室内较冷，他打开了电暖气取暖，对于此时的家庭电路，下列说法不正确的是（）A．电视机中的电流基本不变B．家庭电路的总电阻变大C．家庭电路的总功率变大D．电暖气与电视机的电压相等4．如图所示是某同学设计的四档位（高温、中温、次中温、低温）电热水壶的电路图，R1和R2是两根阻值不同的电热丝（R1＜R2），S1、S2为档位开关（S1为单刀双掷开关）。

当电热水壶处于高温档时，下列档位开关操作正确的是（）A．S1接a、S2断开B．S1接b、S2闭合C．S1接b、S2断开D．S1接a、S2闭合5．两个定值电阻R1、R2串联在电路中，它们的电阻之比为2：3，则R1、R2的电功率之比为（）A．2：3B．3：2C．4：9D．9：46．加在某电动机上的电压是U，电动机消耗的电功率为P，电动机线圈的电阻为r，则电动机的输出机械功率为（）A．P B．C．D．P﹣7．甲、乙两只灯泡，甲标有“2.5V0.5W”字样，乙标有“3V0.9W”字样，把它们串联起来，则该电路两端允许加的最高电压为（不考虑温度对灯泡电阻的影响）（）A．4.5V B．5V C．5.5V D．6V8．有两只灯泡L1、L2，分别标有“220V 100W”和“220V 40W”的字样。

若不考虑温度对灯丝电阻的影响，下列说法中正确的是（）A．两灯正常发光时，L1的电阻较大B．两灯并联接入220V的电路，L1、L2消耗功率之比是2：5C．两灯串联接入220V的电路，L1消耗的功率小于25WD．两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100W9．在测量小灯泡的电功率的实验中，把标有“2.5V”的灯泡L与滑动变阻器R串联起来接在电压是5V的电源上，调节滑动变阻器，使灯泡正常发光，测得小灯泡的功率为0.5W，以下说法中不正确的是（）A．电流表的读数为0.5A，变阻器两端电压是2.5VB．滑动变阻器连入电路中的电阻R＝12.5ΩC．相等时间内，电流对L和R所做的功相等D．继续调节滑动变阻器，滑动变阻器的电功率可能小于灯泡电功率10．图甲中的A、B分别为小灯泡和定值电阻的I﹣U图象，小灯泡和电阻的连接情况如图乙所示，电源电压12V，下列说法正确的是（）。

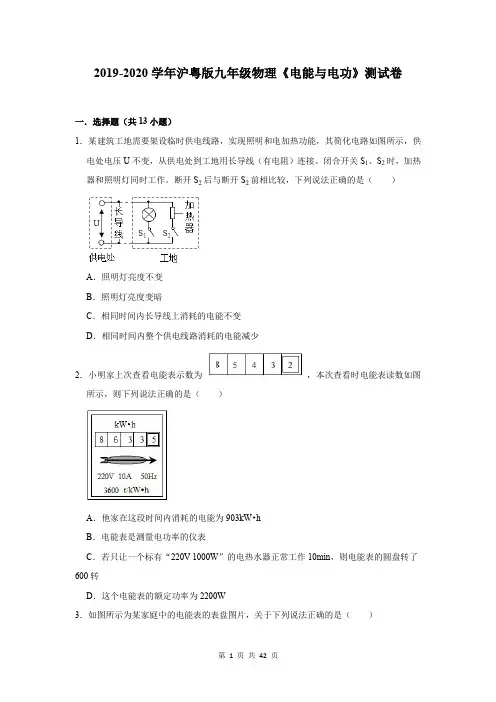

2019-2020学年沪粤版九年级物理《电能与电功》测试卷一．选择题（共13小题）1．某建筑工地需要架设临时供电线路，实现照明和电加热功能，其简化电路如图所示，供电处电压U不变，从供电处到工地用长导线（有电阻）连接。

闭合开关S1、S2时，加热器和照明灯同时工作。

断开S2后与断开S2前相比较，下列说法正确的是（）A．照明灯亮度不变B．照明灯亮度变暗C．相同时间内长导线上消耗的电能不变D．相同时间内整个供电线路消耗的电能减少2．小明家上次查看电能表示数为，本次查看时电能表读数如图所示，则下列说法正确的是（）A．他家在这段时间内消耗的电能为903kW•hB．电能表是测量电功率的仪表C．若只让一个标有“220V 1000W”的电热水器正常工作10min，则电能表的圆盘转了600转D．这个电能表的额定功率为2200W3．如图所示为某家庭中的电能表的表盘图片，关于下列说法正确的是（）A．若电能表的转盘转得越快，则表明用电器的电功率越大B．所在家庭电路短时间内允许的最大总电功率为2200WC．到目前为止该家庭电路已消耗电能13457kW•hD．若转盘转了1600转，则这段时间内消耗的电能为2度4．图表示了：家庭电路中四种用电器正常工作40小时的耗电情况。

则（）A．甲用电器可能是笔记本电脑B．乙和丙产生的电热肯定相同C．电流通过乙做功7.2×107JD．丁的实际功率最大5．电能可以转化为多种形式的能。

下列用电器在使用过程中电能转化的主要形式与电饭煲相同的是（）A．电风扇B．教室里的日光灯C．电烤箱D．电动车6．如图所示，将电水壶和白炽灯分别接在装有相同电能表的家庭电路中做实验，当它们正常工作时，发现与灯连接的电能表表盘转动得比较慢。

下列说法正确的是（）A．白炽灯消耗电能比电水壶消耗电能少B．通过电水壶的电流比白炽灯中的电流小。

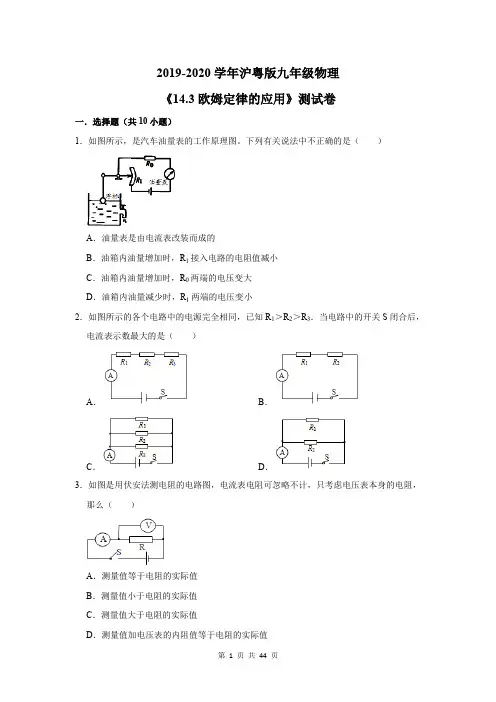

2019-2020学年沪粤版九年级物理《14.3欧姆定律的应用》测试卷一．选择题（共10小题）1．如图所示，是汽车油量表的工作原理图。

下列有关说法中不正确的是（）A．油量表是由电流表改装而成的B．油箱内油量增加时，R1接入电路的电阻值减小C．油箱内油量增加时，R0两端的电压变大D．油箱内油量减少时，R1两端的电压变小2．如图所示的各个电路中的电源完全相同，已知R1＞R2＞R3．当电路中的开关S闭合后，电流表示数最大的是（）A．B．C．D．3．如图是用伏安法测电阻的电路图，电流表电阻可忽略不计，只考虑电压表本身的电阻，那么（）A．测量值等于电阻的实际值B．测量值小于电阻的实际值C．测量值大于电阻的实际值D．测量值加电压表的内阻值等于电阻的实际值4．用“伏安法测电阻”的实验电路如图所示。

如果考虑到安培表[即安培计]本身有一定的电阻（具有分压作用），伏特表[即伏待计]本身也有一定的电阻（具有分流作用），则下列判断中正确的是（）A．测量值等于电阻的实际值B．测量值小于电阻的实际值C．测量值大于电阻的实际值D．以上三种情况都有可能5．某同学用两节干电池串联起来作电源，做伏安法测电阻的实验，因不慎将电流表和电压表相互接错了，如图所示，则开关闭合后，各仪表将（）A．电流表、电压表均被烧坯B．电流表、电压表不会被烧坏C．只有电流表被烧坏D．只有电压表被烧坏6．如图所示电路，电源电压恒定，R1、R2为定值电阻。

只闭合S1，电压表的示数为U1，电流表的示数为I1，下列说法正确的是（）A．电源电压等于U1B．再闭合S2，电压表的示数不变，电流表的示数变大C．断开S1，只闭合S2，电压表的示数为U2，电流表的示数为I2，则U2＞U1，I2＞I1。

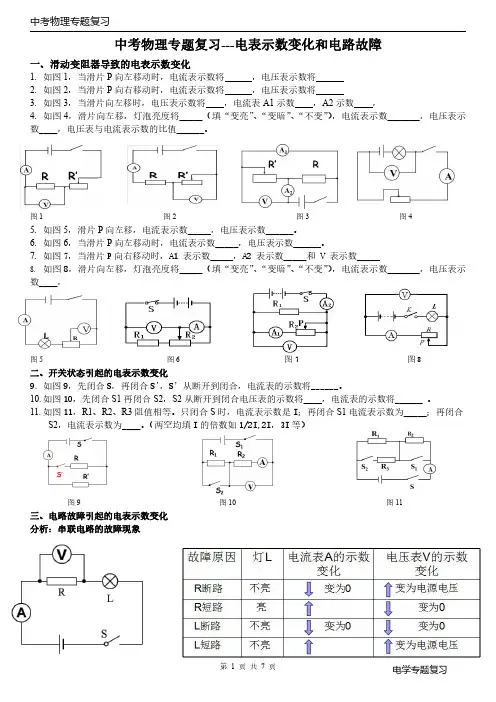

中考物理专题复习---电表示数变化和电路故障一、滑动变阻器导致的电表示数变化1.如图1，当滑片P向左移动时，电流表示数将，电压表示数将2.如图2，当滑片P向右移动时，电流表示数将，电压表示数将3.如图3，当滑片向左移时，电压表示数将，电流表A1示数，A2示数，4.如图4，滑片向左移，灯泡亮度将_____（填“变亮”、“变暗”、“不变”），电流表示数_______，电压表示数____，电压表与电流表示数的比值______。

图1图2图3图45.如图5，滑片P向左移，电流表示数_____，电压表示数______。

6.如图6，当滑片P向左移动时，电流表示数_____，电压表示数______。

7.如图7，当滑片P向右移动时，A1表示数_____，A2表示数_____和V表示数_____8.如图8，滑片向左移，灯泡亮度将_____（填“变亮”、“变暗”、“不变”），电流表示数_______，电压表示数____，图5图6图7图8二、开关状态引起的电表示数变化9.如图9，先闭合S，再闭合S’，S’从断开到闭合，电流表的示数将______。

10.如图10，先闭合S1再闭合S2，S2从断开到闭合电压表的示数将____，电流表的示数将______。

11.如图11，R1、R2、R3阻值相等。

只闭合S时，电流表示数是I；再闭合S1电流表示数为_____；再闭合S2，电流表示数为____。

（两空均填I的倍数如1/2I,2I，3I等）图9图10图11三、电路故障引起的电表示数变化分析：串联电路的故障现象12.在如图所示的电路中，电源电压不变。

闭合电键S，电路正常工作。

过了一会儿，两个电表的示数均变大，则下列判断中正确的是（）A电阻R可能短路，灯L变亮。

B灯L一定断路。

C电阻R一定断路，灯L变暗。

D灯L一定短路。

13.在如图所示的电路中，电源电压不变。

闭合电键S，电路正常工作。

过了一段时间，灯L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是（）A灯L可能断路，电流表的示数变小。

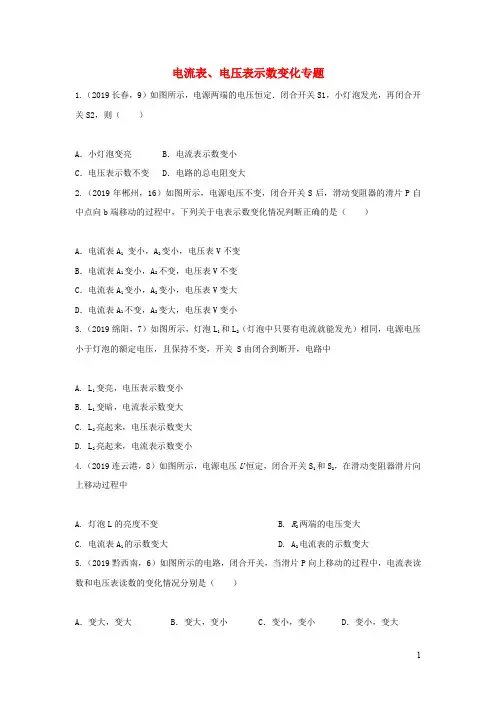

电流表、电压表示数变化专题1.（2019长春，9）如图所示，电源两端的电压恒定．闭合开关S1，小灯泡发光，再闭合开关S2，则（）A．小灯泡变亮 B．电流表示数变小C．电压表示数不变 D．电路的总电阻变大2.（2019年郴州，16）如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（）A．电流表A1变小，A2变小，电压表V不变B．电流表A1变小，A2不变，电压表V不变C．电流表A1变小，A2变小，电压表V变大D．电流表A1不变，A2变大，电压表V变小3.（2019绵阳，7）如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关 S由闭合到断开，电路中A. L1变亮，电压表示数变小B. L1变暗，电流表示数变大C. L2亮起来，电压表示数变大D. L2亮起来，电流表示数变小4.（2019连云港，8）如图所示，电源电压U恒定，闭合开关S1和S2，在滑动变阻器滑片向上移动过程中A. 灯泡L的亮度不变B. R2两端的电压变大C. 电流表A1的示数变大D. A2电流表的示数变大5.（2019黔西南，6）如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（）A．变大，变大B．变大，变小C．变小，变小D．变小，变大6.(2019邵阳，12)一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的示数和灯L两端的电压变化分别是（）A．变大、变大B．变大、变小C．变小、变小D．变小、变大7.(2019娄底，6)如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列说法正确的是（）A．通过滑动变阻器的电流变小B．电路中的总电流不变C．电流表和电压表的示数都逐渐变大D．电压表示数与电流表示数的比值不变8.(2019益阳，14) 如图所示，电源电压不变，R0为定值电阻，R为滑动变阻器，当滑片P 向右移动时，电流表和电压表的示数变化情况是( )A．电流表示数减小，电压表示数减小B．电流表示数增大，电压表示数增大C．电流表示数减小，电压表示数增大D．电流表示数增大，电压表示数减小9.（2019长沙，11）如图是小海设计的温度测量仪的电路，R1是定值电阻，R2是阻值随温度升高而减小的热敏电阻，当R2的温度随环境温度降低时（）A．电流表的示数增大B．电压表V1的示数增大C．电压表V2的示数增大D．电压表V2的示数减小10. (2019泰州，12）如图,R1>R2,闭合开关,将滑动变阻器的滑片向左滑动,电压表V1示数变化量的绝对值为△U1,电压表V2示数变化量的绝对值为△U2,滑动变阻器R两端电压变化量的绝对值为△U3,下列说法正确的是A. V1示数变小,V2示数变大B. V1示数变大,△U1<△U2C. V2示数不变,△U1=△U3D. V2示数变大,△U1<△U311. (2019扬州，9）如图所示，电源电压保持不变，开关 S 闭合后，调节滑动变阻器滑片，下列说法正确的是A. 滑片向左滑动，电流表示数增大，电压表示数减小B. 滑片向左滑动，电流表、电压表示数都增大C. 滑片向右滑动，电流表、电压表示数都增大D. 滑片向右滑动，电流表示数减小，电压表示数增大12.（2019新疆，9）如图所示，开关闭合后．当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，该过程中A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，电压表示数变小D. 电流表示数变小，电压表示数变大13.（2019襄阳，10）在如图所示的电路中,电源电压保持不变。

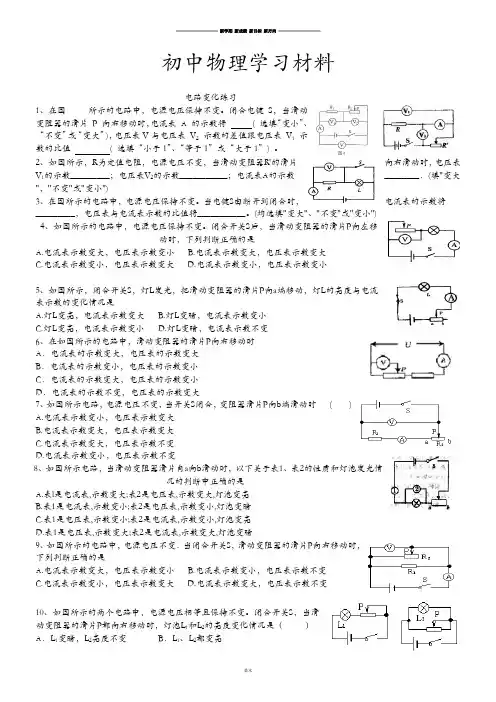

初中物理学习材料电路变化练习1、在图 所示的电路中，电源电压保持不变。

闭合电键S ，当滑动变阻器的滑片 P 向右移动时，电流表 A 的示数将( 选填“变小”、“不变”或“变大”)，电压表V 与电压表 V 2 示数的差值跟电压表 V 1 示数的比值 ( 选填“小于1”、“等于1”或“大于1”) 。

2、如图所示，R 为定值电阻，电源电压不变，当滑动变阻器R'的滑片向右滑动时，电压表V 1的示数_________；电压表V 2的示数___________；电流表A 的示数 ________．(填"变大"，"不变"或"变小")3、在图所示的电路中，电源电压保持不变。

当电键S 由断开到闭合时，电流表的示数将_________，电压表与电流表示数的比值将___________。

(均选填"变大"、"不变"或"变小")4、如图所示的电路中，电源电压保持不变。

闭合开关S 后，当滑动变阻器的滑片P 向左移动时，下列判断正确的是A.电流表示数变大，电压表示数变小B.电流表示数变大，电压表示数变大C.电流表示数变小，电压表示数变大D.电流表示数变小，电压表示数变小5、如图所示，闭合开关S ，灯L 发光，把滑动变阻器的滑片P 向a 端移动，灯L 的亮度与电流表示数的变化情况是A.灯L 变亮，电流表示数变大B.灯L 变暗，电流表示数变小C.灯L 变亮，电流表示数变小D.灯L 变暗，电流表示数不变 6、在如图所示的电路中，滑动变阻器的滑片P 向右移动时 A ．电流表的示数变大，电压表的示数变大 B ．电流表的示数变小，电压表的示数变小 C ．电流表的示数变大，电压表的示数变小 D ．电流表的示数不变，电压表的示数变大 7、如图所示电路，电源电压不变，当开关S 闭合，变阻器滑片P 向b 端滑动时 ( ) A.电流表示数变小，电压表示数变大 B.电流表示数变大，电压表示数变大C.电流表示数变大，电压表示数不变D.电流表示数变小，电压表示数不变8、如图所示电路，当滑动变阻器滑片自a 向b 滑动时，以下关于表1、表2的性质和灯泡发光情况的判断中正确的是A.表l 是电流表,示数变大;表2是电压表,示数变大,灯泡变亮B.表1是电流表,示数变小;表2是电压表,示数变小,灯泡变暗C.表1是电压表,示数变小;表2是电流表,示数变小,灯泡变亮D.表1是电压表,示数变大;表2是电流表,示数变大,灯泡变暗 9、如图所示的电路中，电源电压不变．当闭合开关S ，滑动变阻器的滑片P 向右移动时，下列判断正确的是A.电流表示数变大，电压表示数变小B.电流表示数变小，电压表示数不变C.电流表示数变小，电压表示数变大D.电流表示数变大，电压表示数不变10、如图所示的两个电路中，电源电压相等且保持不变。

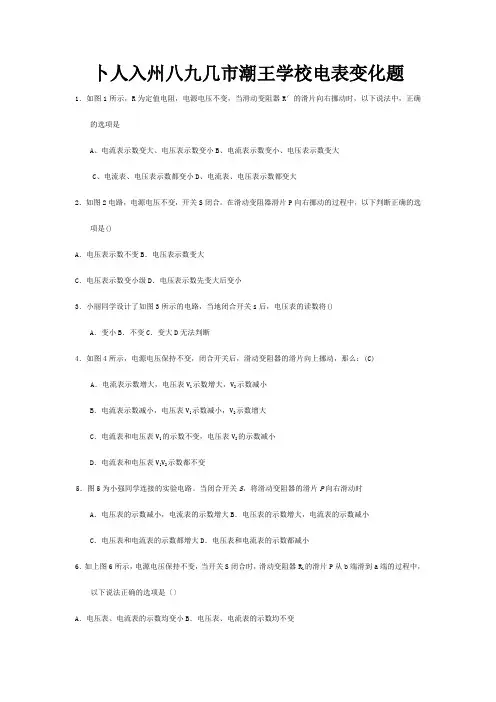

卜人入州八九几市潮王学校电表变化题1．如图1所示，R为定值电阻，电源电压不变，当滑动变阻器R＇的滑片向右挪动时，以下说法中，正确的选项是A、电流表示数变大、电压表示数变小B、电流表示数变小、电压表示数变大C、电流表、电压表示数都变小D、电流表、电压表示数都变大2．如图2电路，电源电压不变，开关S闭合。

在滑动变阻器滑片P向右挪动的过程中，以下判断正确的选项是()A．电压表示数不变B．电压表示数变大C．电压表示数变小级D．电压表示数先变大后变小3．小丽同学设计了如图3所示的电路，当地闭合开关s后，电压表的读数将()A．变小B．不变C．变大D无法判断4．如图4所示，电源电压保持不变，闭合开关后，滑动变阻器的滑片向上挪动，那么：(C) A．电流表示数增大，电压表V1示数增大，V2示数减小B．电流表示数减小，电压表V1示数减小，V2示数增大C．电流表和电压表V1的示数不变，电压表V2的示数减小D．电流表和电压表V1V2示数都不变5．图5为小强同学连接的实验电路。

当闭合开关S，将滑动变阻器的滑片P向右滑动时A．电压表的示数减小，电流表的示数增大B．电压表的示数增大，电流表的示数减小C．电压表和电流表的示数都增大D．电压表和电流表的示数都减小6．如上图6所示，电源电压保持不变，当开关S闭合时，滑动变阻器R1的滑片P从b端滑到a端的过程中，以下说法正确的选项是〔〕A．电压表、电流表的示数均变小B．电压表、电流表的示数均不变C ．电压表的示数不变，电流表的示数变小D ．电压表的示数变小，电流表的示数不变7．如图7所示电路，电源电压不变，当开关闭合时，滑动变阻器的滑片向右挪动，以下判断正确的选项是〔〕A ．灯泡变亮B ．电压表V 的示数不变C ．电流表A 1的示数不变D ．电流表A 2的示数变小8．如图8所示的电路中，电源电压不变，开关S 闭合后，电流表的示数 A 变大B 变小C 不变D 为09．如图9所示，电源电压不变，当开关S 闭合时，电表示数的变化情况是().A ．电流表、电压表示数均变大B ．电流表、电压表示数均变小C ．电压表示数变大，电流表示数变小D ．电压表示数变小，电流表示数变大10．如图10所示电路，开关S 闭合后，电流表的示数(填“变大〞、“变小〞或者“不变〞)；假设电流表示数变化了0．1A ，那么电阻R=Ω。

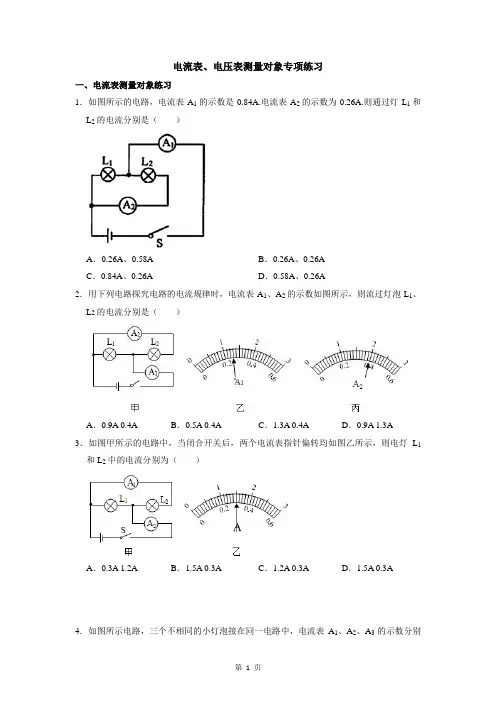

电流表、电压表测量对象专项练习一、电流表测量对象练习1．如图所示的电路，电流表A1的示数是0.84A.电流表A2的示数为0.26A.则通过灯L1和L2的电流分别是（）A．0.26A、0.58A B．0.26A、0.26AC．0.84A、0.26A D．0.58A、0.26A2．用下列电路探究电路的电流规律时，电流表A1、A2的示数如图所示，则流过灯泡L1、L2的电流分别是（）A．0.9A 0.4A B．0.5A 0.4A C．1.3A 0.4A D．0.9A 1.3A3．如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则电灯L1和L2中的电流分别为（）A．0.3A 1.2A B．1.5A 0.3A C．1.2A 0.3A D．1.5A 0.3A4．如图所示电路，三个不相同的小灯泡接在同一电路中，电流表A1、A2、A3的示数分别为I1、I2、I3，则灯L1的电流是（）A．I1 ﹣I2B．I1 ﹣I2 ﹣I3C．I1D．I25.如图所示，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表（）A．A的示数是150mA B．A的示数是70mAC．A′的示数是80mA D．A′的示数是30mA6.如图所示，闭合开关后，L1、L2、L3中的电流分别是0.2A、0.2A、0.3A，则电流表的示数（）A．0.2A B．0.5A C．0.7A D．0.4A7．某同学希望比较电路中不同位置的电流大小，A1，A2的示数都如图乙所示，只是所选量程不同，下列判断正确的是（）A．通过L1的电流为2.5A B．通过L1的电流为0.5AC．通过L2的电流为2.5A D．通过L1的电流为2A二、电压表测量对象练习1.在如图（a）所示电路中，V1、V2都是有0～3V和0～15V两个量程的电压表。

当闭合开关后，两个电压表指针偏转均如图（b）所示，则电灯L1、L2两端的电压分别为（）A．9.6V，2.4V B．12V，2.4V C．2.4V，12V D．2.4V，9.6V2.如图所示的电路中，电源电压为12V，闭合开关S后，电压表V1的示数是7.5V电压表V2的示数为9V，则L2两端的电压是（）A．3.5V B．1.5V C．4.5V D．3V3.在如图所示的电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，则下列关系式中正确的是（）A．U3＝U1+U2 I1＝I2B．U1＝U2＝U3 I1＝I2C．U1＝U2＝U3 I1＜I2D．U1＝U2+U3 I1＞I24.如图所示，开关闭合后，电压表V1的示数为3V，电压表V2的示数为7V，则灯L1两端的电压为V。

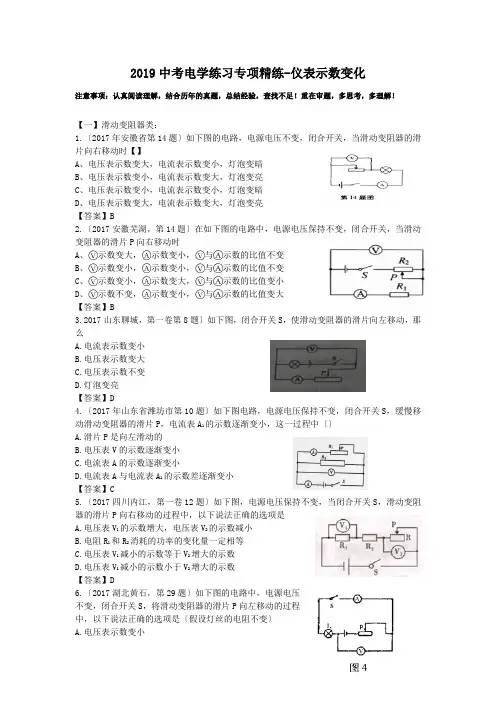

2019中考电学练习专项精练-仪表示数变化注意事项：认真阅读理解，结合历年的真题，总结经验，查找不足！重在审题，多思考，多理解！【一】滑动变阻器类：1.〔2017年安徽省第14题〕如下图的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时【】A、电压表示数变大，电流表示数变小，灯泡变暗B、电压表示数变小，电流表示数变大，灯泡变亮C、电压表示数变小，电流表示数变小，灯泡变暗D、电压表示数变大，电流表示数变大，灯泡变亮【答案】B2.〔2017安徽芜湖，第14题〕在如下图的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右移动时A、示数变大，示数变小，与示数的比值不变B、示数变小，示数变小，与示数的比值不变C、示数变小，示数变大，与示数的比值变小D、示数不变，示数变小，与示数的比值变大【答案】B3.2017山东聊城，第一卷第8题〕如下图，闭合开关S，使滑动变阻器的滑片向左移动，那么A.电流表示数变小B.电压表示数变大C.电压表示数不变D.灯泡变亮【答案】D4.〔2017年山东省潍坊市第10题〕如下图电路，电源电压保持不变，闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中〔〕A.滑片P是向左滑动的B.电压表V的示数逐渐变小C.电流表A的示数逐渐变小D.电流表A与电流表A1的示数差逐渐变小【答案】C5.〔2017四川内江，第一卷12题〕如下图，电源电压保持不变，当闭合开关S，滑动变阻器的滑片P向右移动的过程中，以下说法正确的选项是A.电压表V1的示数增大，电压表V2的示数减小B.电阻R1和R2消耗的功率的变化量一定相等C.电压表V1减小的示数等于V2增大的示数D.电压表V1减小的示数小于V2增大的示数【答案】D6.〔2017湖北黄石，第29题〕如下图的电路中，电源电压不变，闭合开关S，将滑动变阻器的滑片P向左移动的过程中，以下说法正确的选项是〔假设灯丝的电阻不变〕A.电压表示数变小B.电流表示数变小C.电压表和电流表示数的比值变小D.电压表和电流表示数都变大【答案】A7.如图7所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中A、电流表A示数变大，电压表V2示数变小B、电流表A示数变大，电压表V1示数变小C、电压表V1示数变小，电压表V2示数变大D、电压表V1示数不变，电压表V2示数变大【答案】A8.〔2017年安徽，15题〕在如下图的电路中，电源电压不变，闭合开关，电路正常工作。

2019年广东省物理中考试题电学部分一、单项选择题（本大题共7小题，每小题3分，共21分）6．如图所示，灯泡L1、L2的电阻分别为10Ω、20Ω，闭合开关S，通过L1、L2的电流分别为I 1、I2，它们两端的电压分别为U1、U2，则（）A．I1：I2=1:1，U1：U2=2:1 B．I1：I2=1:2，U1：U2=1:1C．I1：I2=1:1，U1：U2=1:2 D．I1：I2=1:2，U1：U2=1:27．如图所示为家庭部分电路示意图，正常发光的电灯突然熄灭。

检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。

由此判断电路故障的原因可能是（）A．插座短路 B．进户的火线断路C．进户的零线断路 D．电灯的灯丝断路二、填空题（本大题7小题，每空1分，共21分）11．如图所示，闭合开关，静止的导体棒ab在轨道上向右运动，说明了通电导体在磁场中受到________的作用。

若只将电源的正、负极对调，则导体棒ab将向________运动（选填“左”或“右”）；若只将蹄形磁铁的N、S极对调，则导体棒ab将向________运动（选填“左”或“右”）。

14.某品牌电烤箱在额定电压下，功率从大到小有高挡、中挡和低挡。

如图为电烤箱在不同挡位工作时的电路图，R1、R2为发热电阻丝，且阻值R1>R2，则高挡、中挡和低挡对应的电路图分别是图__________、图___________和图___________。

（选填“甲”、“乙”或“丙”）三、作图题（共7分）15．（3）如图为某兴趣小组设计的电子秤简易电路图，Rx是压敏电阻，阻值随所受压力的增大而减小，R是定值电阻。

测量时，电压表○V的示数随所称量物体对压敏电阻的压力增大而增大。

请根据以上信息，在虚线框内将电路图补充完整。

四、实验题（本大题3小题，共19分） 16．（7分）（2）如图所示，图甲中电流表的读数为__________，图乙中电压表的读数为___________V 。

2019中考物理专项练习练习-比例题（粤沪版）
注意事项：认真阅读理解，结合历年的真题，总结经验，查找不足！重在审题，多思考，多理解！
1、如下图，R 2=3R 1，当S 闭合，S 1断开时，电流表的示数为
I 1，当S 、S 1均闭合时，电流表的示数变为I 2，那么I 1和I 2的关系是〔电源电压恒定不变〕
A 、
1241I I =B 、124I I = C 、1234I I =D 、1243I I = 解析： 2、如图，电源电压保持不变，电阻R 1=R 2=R 3=10Ω。

要使R 2、R 3并联，应闭合开关，此时电流表的示数为I 1；要使R 1、R 2串联，开关S 1、S 2应(填“断开”或“闭合”)，此时电流表的示数为I 2；那么I 1︰I 2=。

解析：
3、在图3所示的电路中，开关S 闭合后，电压表V 1、V 2的读数分别
为6V 、4V.那么电阻R 1与R 2的阻值之比是
A 、3:2
B 、2:3
C 、2:1
D 、1:2
解析：
4、如图5—3所示，当S 闭合，甲、乙两表为电压表时，两表示数比为U 甲︰U 乙=5︰3；当S 断开，
甲、乙两表为电流表时，两表示数比为I 甲︰I
乙
=______。

解析：
5、在图5所示的电路中，电源电压保持不变，当开关S 由断开到闭合，电流表两次示数之比是1∶5，由此可知，电阻1R 与2R 之比是A 、5∶1B 、1∶5C 、1∶4D 、4∶1
解析：。

2019年中考物理试题分类汇编——电能表一、选择题1.(2019衡阳，10)小明家上次査看电能表示数，本次查看时电能表读数如图所示，则下列说法正确的是A. 他家在这段时间内消耗的电能为903kw·hB. 电能表是测量电功率的仪表C. 若只让一个标有“220V 1000w”的电热水器正常工作10min，则电能表的圆盘转了600转D. 这个电能表的额定功率为2200W2.（2019长沙，6）下列关于测量仪器的分析正确的是（）A．水银温度计利用了液体热胀冷缩的原理B．托盘天平利用了省力杠杆的原理C．电能表利用电流的热效应工作D．液体压强计利用了连通器的原理二、填空题1.（2019无锡，19）小明让家中某用电器单独工作0.5h，观察到家中电能表的示数由变为，则该用电器消耗的电能是kW•h，实际功率为kW。

2.（2019鸡西，25）如图为某同学家电能表的表盘，现在他要用该电能表测量家里电饭煲的实际功率，让该电饭煲单独工作30min，消耗的电能是0.5kW•h，则电能表转盘转圈，这段时间电饭煲消耗的实际功率是W。

3.（2019广东，22）如图所示，电能表的示数为kW•h，在某段时间内。

转盘转过1800圈，则此段时问内用了度电。

4.（2019齐齐哈尔，22）周末，妈妈在家用挂烫机熨烫衣物。

善于观察的小华发现，当家里只有挂烫机单独使用时，30min后电能表示数由变成了，则这段时间挂烫机消耗的电能为kW•h，挂烫机的实际功率为W。

5.（2019辽阳，19）如图是威威家的电能表，由表盘上的信息可知，他家同时使用的用电器总功率不能超过W。

威威家有一台烤面包机，铭牌上标有"220V 900W"的字样，某次烤面包机单独正常工作时，电能表的转盘转了45转，则此次烤面包机工作min；若在用电高峰期，实际电压低于220V，烤面包机的实际功率将（填“变大”、“变小”或“不变”）。

6..(2019天水,13)小英家6月底电能表的示数如图甲所示，7月底表盘示数如图乙所示，由图可知她家7月份用电器消耗的电能为______ kW•h；她家现在已经接入用电器的总功率为3600W，则最多还可以连接______ W的用电器同时工作。

专训1判断动态电路中电表示数的变化对于串联电路型动态电路，分析电压和电流的变化时，应先分析电阻的变化，后分析电流的变化，再分析电压变化——先分析定值电阻两端电压，再分析变阻器两端电压。

对于并联电路型动态电路，分析电压和电流的变化时，应先分析电压的变化，后分析电流的变化。

分析电表示数变化——串联型动态电路1．(中考·滨州)如图所示，电源电压不变，闭合开关S，当滑动变阻器的滑片P向左滑动时，下列说法正确的是()【导学号：14622072】A．电流表示数变小，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变大，电压表示数变大(第1题图)(第2题图) 2．(中考·巴中)如图所示，电源电压不变，R0为定值电阻，R为滑动变阻器。

当开关闭合后，滑片P向左移时，下列说法正确的是()A．V的示数与A的示数的比值不变B．V的示数变大C．A的示数变大D．A的示数变小，V的示数变大3．(中考·东营)如图所示的电路中，电源电压保持不变，闭合开关S，将滑片P向左移动，电压表示数________，电流表示数________。

(均填“变大”“变小”或“不变”)(第3题图)(第4题图) 4．(中考·河池)某物理科技小组设计了酒精气体浓度检测电路，如图甲所示，R为气敏电阻，其阻值随酒精气体浓度β变化的曲线如图乙所示，R0为定值电阻，电源电压恒定。

当酒精气体浓度β增大时，气敏电阻R的阻值将___________，电流表的示数将__________。

(均填“变大”“不变”或“变小”)分析电表示数变化——并联型动态电路5．(中考·聊城)如图所示电路，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断不正确的是()【导学号：14622073】A．电压表V示数不变，电流表A2示数变小B．电流表A1示数变大，电流表A2的示数变小C．电压表V示数和电流表A2示数的比值变大D．电流表A1示数和电流表A2示数的差值不变(第5题图)(第6题图) 6．(中考·通辽)如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动过程中()A．电压表V示数变小B．电流表A1示数变大C．电流表A2示数不变D．电流表A2示数变小7．(中考·葫芦岛)如图所示电路，滑动变阻器的滑片位于中点，闭合开关，滑片向左移动时，灯泡的亮度将________(填“变亮”“变暗”或“不变”)，电流表A1的示数将________，电压表示数与电流表A2示数的比值将________。

动态电路分析类型一滑动变阻器滑片移动引起的动态电路1．如图1所示，闭合电路中的开关S，将滑动变阻器的滑片P向左移动时，两电表的读数变化情况是( )图1A．电压表读数变小，电流表读数变小 B．电压表读数变大，电流表读数变小C．电压表读数变大，电流表读数变大 D．电压表读数变小，电流表读数变大2. 如图2所示电路，电源电压保持不变，当闭合开关S后，向左移动滑动变阻器滑片P的过程中，下列说法中正确的是( )图2A．电压表示数增大B．电流表示数减小C．电压表示数不变D．R1两端电压与通过的电流之比不变3．如图3所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动的过程中( )图3A．电压表V示数变小 B．电流表A1示数变大C．电流表A2示数不变 D．电流表A2示数变小4．2018·巴中如图4所示的电路，电源电压保持不变。

闭合开关S，滑片P由中点逐渐向右移动的过程中( )图4A．电压表V2的示数变小 B．电流表A的示数不变C．电压表V1示数与电流表A示数的比值变大 D．电压表V1示数与电压表V2示数的差值不变5．如图5所示电路，滑动变阻器的滑片位于中点，闭合开关，滑片向左移动时，灯泡的亮度将________(选填“变亮”“变暗”或“不变”)，电流表A1的示数将________，电压表示数与电流表A2示数的比值将________。

(后两空均选填“变大”“变小”或“不变”)图5类型二开关的闭合与断开引起的动态电路6．在如图6所示的电路中，将开关S闭合，则电流表的示数将________，电压表的示数将________。

(均选填“变大”“变小”或“不变”)图67．在如图7所示的电路中，当开关S断开时，电阻R1与R2________联。

开关S闭合时，电压表的示数将________(选填“变小”“不变”或“变大”)。

图78．如图8所示电路中，当开关S闭合时，下列说法中正确的是( )图8A．电路总电阻减小 B．电压表示数变大C．电流表示数减小 D．电压表示数变小9．2018·福建如图9所示电路中，闭合开关S1、S2，电流表和电压表均有示数。

2019中考物理实验专项练习练习-读电能表的示数
注意事项：认真阅读理解，结合历年的真题，总结经验，查找不足！重在审题，多思考，多理解！
【考试要求】
会读电能表的示数。

【操作要点】
最后一位有红色标记的数字表示小数点后一位。

电能表前后两次读数之差，就是这段时间内用电的度数。

例如，家中电能表在月初的读数是3246.8度，月底的读数是3265.4度，这个月家里用电就是18.6度。

【解题指导】
[例题1]小新同学的电能表四月底的读数是587、6kw·h，五月底的读数如图2—15—1所示，如果每度电0.6元，那么这个月应付电费元，这个电能表正常使用时，允许接人用电器的最大功率是W、
[分析与解]由于707.6kw·h－5876kw·h=120kw·h，120×0.6=72(元)，所以P=UI=220V
×10A=2200W。

此题答案为72；2200。

[例题2]小刚同学家的电能表月初的示数是2165、8，月末的示数是
2213、6，如图2—15—2所示，这个月小刚家
用电度。

[分析与解]由于2213.6－2165.8=47.8(度)，
所以答案为47.8。

【针对训练】
1、小明家里上个月底电能表的读数为与本月底电能表的读数如图2—15—3所示，那么小明家一个月用了度电，消耗J的电能。

(提示：度(千瓦时)和焦的换算为：1千瓦时一3、6×10。

焦)
2、小王家里的电能表在月初的读数是2285.7，月末的读数如图2—15—4所示，那么小王家该月用了度电。
