总线型星状环状树状网状计算机网络的拓扑结构主要有:总线型拓扑、星型拓扑、环型拓扑、树型拓扑和混合型拓扑。
总线型拓扑总线型结构由一条高速公用主干电缆即总线连接若干个结点构成网络。
网络中所有的结点通过总线进行信息的传输。
这种结构的特点是结构简单灵活,建网容易,使用方便,性能好。
其缺点是主干总线对网络起决定性作用,总线故障将影响整个网络。
总线型拓扑是使用最普遍的一种网络。
星型拓扑星型拓扑由中央结点集线器与各个结点连接组成。
这种网络各结点必须通过中央结点才能实现通信。
星型结构的特点是结构简单、建网容易,便于控制和管理。
其缺点是中央结点负担较重,容易形成系统的“瓶颈”,线路的利用率也不高。
环型拓扑环型拓扑由各结点首尾相连形成一个闭合环型线路。
环型网络中的信息传送是单向的,即沿一个方向从一个结点传到另一个结点;每个结点需安装中继器,以接收、放大、发送信号。
这种结构的特点是结构简单,建网容易,便于管理。
其缺点是当结点过多时,将影响传输效率,不利于扩充。
树型拓扑树型拓扑是一种分级结构。
在树型结构的网络中,任意两个结点之间不产生回路,每条通路都支持双向传输。
这种结构的特点是扩充方便、灵活,成本低,易推广,适合于分主次或分等级的层次型管理系统。
网型拓扑主要用于广域网,由于结点之间有多条线路相连,所以网络的可靠性较搞高。
由于结构比较复杂,建设成本较高。
混合型拓扑混合型拓扑可以是不规则型的网络,也可以是点-点相连结构的网络。
蜂窝拓扑结构蜂窝拓扑结构是无线局域网中常用的结构。
它以无线传输介质(微波、卫星、红外等)点到点和多点传输为特征,是一种无线网,适用于城市网、校园网、企业网。
计算机网络实验拓扑结构图第二小组实验一按照上图接好线之后,进行如下配置: 1.二层交换机上的配置 <Quidway>system-view [Quidway]sys S1[S1]vlan 6 //创建vlan6并将0/1号口加到其中 [S1-vlan6]port e 1/0/1 [S1-vlan6]quit[S1]vlan 7 //创建vlan7并将0/2号口加到其中 [S1-vlan7]port e 1/0/2 [S1-vlan7]quit[S1]vlan 8 //创建vlan8并将0/3号口加到其中 [S1-vlan8]port e 1/0/3 [S1-vlan8]quit进入交换机的0、4号口,并设置为trunk 口: [S1]interface e 1/0/4[S1-Ethernet1/0/4]port link-type trunk[S1-Ethernet1/0/4]quit //二层交换机设置完毕,接下来就如三层交换机的接口试图,并对其进行设置 2.三层交换机的设置在三层交换机上配置与二层交换机相同的vlan ;并配置0/4号口为tunk 口(配置方法与二层交换机的相同)IP: 192.168.7.2/24网关:192.168.7.1 网关:192.168.8.1Vlan6:192.168.6.1 24<Quidway>system-view [Quidway]sys S2 [S2]vlan 6 [S2-vlan6]quit [S2]vlan 7 [S2-vlan7]quit [S2]vlan 8 [S2-vlan8]quit [S2]inter e 1/0/4 port link-type trunk [S2-Ethernet1/0/4]quit//启动三层交换机上的路由 [S2]ip routing//接下来配置vlan 的ip 地址: [S2]intervlan 6[S2-vlan6]ip add 192.168.6.1 24 [S2-vlan6]intervlan 7[S2-vlan7]ip add 192.168.7.1 24 [S2-vlan7]intervlan 8[S2-vlan8]ip add 192.168.8.1 24 //查看三层交换机上的路由表 [S2-vlan8]displayip route [S2-vlan8]quit //ping 同测试 //查看FIB 表 [S2]displayipcef实验二老师,这是我在自学网络中遇到的一些问题,想向你请教一下。
实验一绘制网络拓扑图一、实训目的和要求网络的拓扑结构是抛开网络物理连接来讨论网络系统的连接形式,网络中各站点相互连接的方法和形式称为网络拓扑。
通过本实验,使学生掌握网络拓扑的基本结构,学会设计网络结构。
熟练使用Microsoft Office Visio 2003 和Boson Network Designer绘制网络拓扑结构图。
二、实验内容(一)网络拓扑图分析1、星形拓扑星形拓扑是由中央节点和通过点到点通信链路接到中央节点的各个站点组成。
星形拓扑结构具有以下优点:(1)网络结构简单,组建、维护和管理网络容易(2)网络有较好的扩充能力(3)网络传输延时较短,误码率较低星形拓扑结构的缺点:(1)电缆长度和安装工作量可观。
(2)中央节点的负担较重,形成瓶颈(3)各站点的分布处理能力较低2、总线拓扑总线拓扑结构采用一个信道作为传输媒体,所有站点都通过相应的硬件接口直接连到这一公共传输媒体上,该公共传输媒体即称为总线。
总线拓扑结构的优点:(1)总线结构所需要的电缆数量少(2)总线结构简单,又是无源工作,有较高的可靠性(3)易于扩充,增加或减少用户比较方便总线拓扑的缺点:(1)总线的传输距离有限,通信范围受到限制(2)故障诊断和隔离较困难(3)分布式协议不能保证信息的及时传送,不具有实时功能3、环形拓扑环形拓扑网络由站点和连接站的链路组成一个闭合环环形拓扑的优点:(1)电缆长度短(2)增加或减少工作站时,仅需简单的连接操作(3)可使用光纤环形拓扑的缺点:(1)节点的故障会引起全网故障(2)故障检测困难(3)环形拓扑结构的媒体访问控制协议都采用令牌传递的方式,在负载很轻时,信道利用率相对来说就较低4、树形拓扑树形拓扑从总线拓扑演变而来,形状像一棵倒置的树,顶端是树根,树根以下带分支,每个分支还可再带子分支。
树形拓扑的优点:(1)易于扩展(2)故障隔离较容易树形拓扑的缺点:各个节点对根的依赖性太大(二)使用Visio 2003完成下图(三)使用Boson Network Designer完成下图三、V isio 2003 和Boson Network Designer软件的基本用法介绍1、Microsoft Office Visio 2003主要步骤介绍1)启动Microsoft Office Visio 20032)如下图,选择绘图类型“网络”→“基本网络图”3)添加其它形状卡“文件”→“形状”→“网络”→形状卡4)选择形状卡单击“形状卡列表”中的某形状卡5)添加形状拖动“形状列表”中的某形状到工作区6)添加连接线单击“连接线”工具按钮,在工作区两个图形间拖动鼠标2、Boson Network Designer主要步骤介绍1)启动Boson Network Designer2)添加设备或线型到工作区在“设备、线型列表区”双击对象或拖动对象到“工作区”四、实训场地与设备多媒体教室、Microsoft Office Visio 2003 和Boson Network Designer软件五、实训考核标准1、是否能实现实训要求的效果。
常用网络拓扑图图标1.交换机类图标2.路由器类图标3.无线网络设备类图标4.网络安全设备类图标接入交换机核心交换机模块化汇聚交换机固化汇聚交换机三层堆叠交换机二层堆叠交换机高端路由器中低端路由器VOICE 多业务路由器 SOHO 多业务路由器IPv6多业务路由器单路AP双路AP 室外天线 天线网桥-01 天线网桥-02 天线交换机 天线网卡-01 天线网卡-02 笔记本+天线网卡防火墙-01 防火墙-02 IDS 入侵检测系统 IPS 入侵检测系统 VPN 网关 VPN 客户端软件 USB Key 加密锁 加密隧道-01 加密隧道-025.服务器类图标6.PC 机与笔记本类图标7.用户/办公设备类图标通用服务器-03SMP 服务器 TMS 服务器 LIMP 服务器 Strar View 服务器 认证客户端 服务器群-01 服务器群-02 通用服务器-01通用服务器-02 Web 服务器 数据库服务器 视频服务器 文件服务器 打印服务器 CA 服务器 SAM 服务器 SAS 服务器台式机 笔记本-01 笔记本-02 液晶显示器 电视机用户-男 用户-女 用户群 办公 会议 黑客-01 黑客-02 黑客-03 打印机 多功能一体机8.建筑环境类图标9.网络/线路类图标PDA 手机电话 可视电话 IP 电话 制造业商业中心 小区 企业 住宅 办公楼 酒店-01 酒店-02 教育-01 教育-02 金融 政府 医疗 公检法 邮政10.其他证书Modem池RACK实验台网管/远程管理磁盘阵列磁带库空磁盘钥匙Modem 网络基地闪电曲线台式机1 笔记本1台式机2 笔记本1。
实训一绘制所在学校教学楼的网络布线拓扑结构图一、实践目的掌握用visio 2003绘制网络拓扑结构图的方法,掌握网络拓扑的设计方法二、实践内容1. 学会Visio 2003软件的使用。
2. 用Visio绘制网络拓扑结构图。
3. 分析网络拓扑结构图,确定拓扑类型、网络类型三、实验步骤Visio系列软件是微软公司开发的高级绘图软件,属于Office系列,可以绘制流程图、网络拓扑图、组织结构图、机械工程图、流程图等。
它功能强大,易于使用,就像Word一样。
它可以帮助网络工程师创建商业和技术方面的图形,对复杂的概念、过程及系统进行组织和文档备案。
Visio 2003 还可以通过直接与数据资源同步自动化数据图形,提供最新的图形,还可以自定制来满足特定需求。
下面是绘制网络拓扑结构的基本步骤。
(1)运行Visio 2003软件,在打开的如图1-1所示窗口左边“类别”列表中选择“网络”选项,然后在右边窗口中选择一个对应的选项,或者在Visio 2003主界面中执行【新建】→【网络】菜单下的某项菜项操作,都可打开如图1-2所示界面(在此仅以选择“详细网络图”选项为例)。
图1-1 Visio 2003主界面图1-2 “详细网络图”拓扑结构绘制界面(2)在左边图元列表中选择“网络和外设”选项,在其中的图元列表中选择“交换机”项(因为交换机通常是网络的中心,首先确定好交换机的位置),按住鼠标左键把交换机图元拖到右边窗口中的相应位置,然后松开鼠标左键,得到一个交换机图元,如图1-3所示。
它还可以在按住鼠标左键的同时拖动四周的绿色方格来调整图元大小,通过按住鼠标左键的同时旋转图元顶部的绿色小圆圈,以改变图元的摆放方向,再通过把鼠标放在图元上,然后在出现4个方向箭头时按住鼠标左键可以调整图元的位置。
如图1-4所示是调整后的一个交换机图元。
通过双击图元可以查看它的放大图。
图1-3 图元拖放到绘制平台后的图示图1-4 调整交换机图元大小、方向和位置后的图示(3)要为交换机标注型号可单击工具栏中的按钮,即可在图元下方显示一个小的文本框,此时你可以输入交换机型号,或其他标注了。

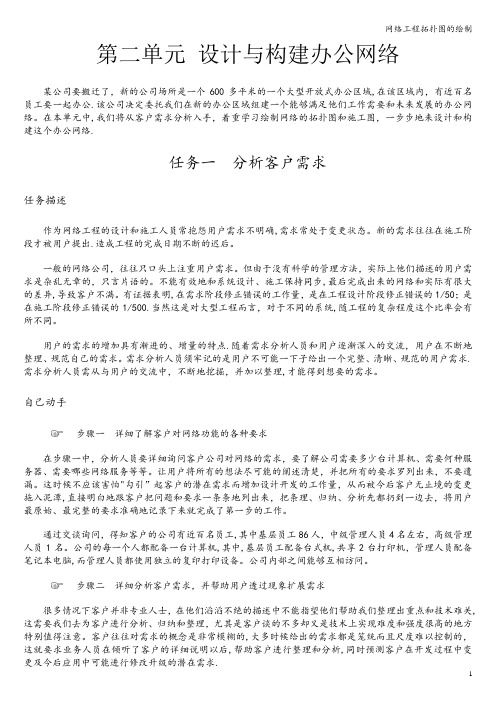

第二单元设计与构建办公网络某公司要搬迁了,新的公司场所是一个600多平米的一个大型开放式办公区域,在该区域内,有近百名员工要一起办公.该公司决定委托我们在新的办公区域组建一个能够满足他们工作需要和未来发展的办公网络。
在本单元中,我们将从客户需求分析入手,着重学习绘制网络的拓扑图和施工图,一步步地来设计和构建这个办公网络.任务一分析客户需求任务描述作为网络工程的设计和施工人员常抱怨用户需求不明确,需求常处于变更状态。
新的需求往往在施工阶段才被用户提出.造成工程的完成日期不断的迟后。
一般的网络公司,往往只口头上注重用户需求。
但由于没有科学的管理方法,实际上他们描述的用户需求是杂乱无章的,只言片语的。
不能有效地和系统设计、施工保持同步,最后完成出来的网络和实际有很大的差异,导致客户不满。
有证据表明,在需求阶段修正错误的工作量,是在工程设计阶段修正错误的1/50;是在施工阶段修正错误的1/500.当然这是对大型工程而言,对于不同的系统,随工程的复杂程度这个比率会有所不同。
用户的需求的增加具有渐进的、增量的特点.随着需求分析人员和用户逐渐深入的交流,用户在不断地整理、规范自己的需求。
需求分析人员须牢记的是用户不可能一下子给出一个完整、清晰、规范的用户需求.需求分析人员需从与用户的交流中,不断地挖掘,并加以整理,才能得到想要的需求。
自己动手步骤一详细了解客户对网络功能的各种要求在步骤一中,分析人员要详细询问客户公司对网络的需求,要了解公司需要多少台计算机、需要何种服务器、需要哪些网络服务等等。
让用户将所有的想法尽可能的阐述清楚,并把所有的要求罗列出来,不要遗漏。
这时候不应该害怕"勾引”起客户的潜在需求而增加设计开发的工作量,从而被今后客户无止境的变更拖入泥潭,直接明白地跟客户把问题和要求一条条地列出来,把条理、归纳、分析先都扔到一边去,将用户最原始、最完整的要求准确地记录下来就完成了第一步的工作。
附件2贵州大学实验报告学院:计算机科学与技术专业:网络工程班级:131 姓名学号实验组实验时间指导教师成绩实验项目名称网络扫描实验实验目的网络与系统调查阶段的网络扫描、网络拓扑探测是信息收集的主要手段,本次试验主要内容是掌握网络扫描技术的作用,网络扫描技术是为使系统管理员能够及时了解系统中存在的安全漏洞,并采取相应防范措施,从而降低系统的安全风险。
可以对局域网络、Web站点、主机操作系统、系统服务以及防火墙系统等的安全漏洞进行扫描,系统管理员可以了解在运行的网络系统中存在的不安全的网络服务,在操作系统上存在的可能被利用从而导致攻击的安全漏洞。
通过实验掌握网络扫描的主要功能,掌握主流的网络扫描技术。
实验环境根据本实验的特点,采用以学生自主训练为主的开放模式组织教学。
实验内容1.通过实验掌握网络扫描技术的原理。
2.通过实验掌握网络扫描的主要功能。
3.熟悉使用主流的网络扫描工具Nmap以及会对结果进行分析和利用。
4.掌握Nmap中的各参数的含义以及所对应的扫描类型。
实验数据1.请使用Nmap对你的实验机器所在的网段的所有主机进行ping扫描(ping scan);请排除自己的实验机器;请检测有多少主机在线。
命令是nmap –sn 192.168.2.*如图:由图可知,本网段内有43台主机,除掉自己的主机,有42台主机2.请使用Nmap对局域网内的某台存活的主机进行Xmas scans隐蔽扫描和UDP扫描。
对本网段的113号主机进行Xmas scans隐蔽扫描和UDP扫描隐蔽扫描如图:由图可知:用时39.89秒UDP扫描如图:由图可知:用时35.31秒3.nmap -v 扫描与nmap -vv 扫描的区别是什么? Nmap –v Nmap –vv 综合两图,得到-vv的命令可以扫描主机,服务状态和是否打开端口4.请用Zenmap中的快速模式扫描实验机器所在网段的所有主机,请给出Zenmap自动给出的命令参数的含义,并分析结果以及拓扑图。
