传感器的吊挂位置

煤矿粉尘传感器吊挂标准煤矿粉尘传感器是煤矿安全监测系统的关键组成部分，其能有效地监测煤矿矿井中的粉尘浓度，并及时发出预警信号，防范矿井粉尘爆炸事故的发生。

在使用煤矿粉尘传感器时，必须要按照统一的吊挂标准进行安装，以确保传感器准确地测量煤矿矿井中的粉尘浓度，并保证其正常的运行和高效的工作。

1.传感器吊挂标高度：煤矿粉尘传感器应该安装在矿井中离地面一定的高度上，以确保其得到准确的测量数据和节省空间。

通常，传感器的吊挂高度应该为1.5米至2.5米之间。

2.传感器的安装位置：煤矿粉尘传感器的安装位置应该考虑到粉尘浓度的分布情况和传感器测量范围内的矿井环境。

一般来说，传感器应该安装在有粉尘较重或有粉尘堆积的区域，同时不能被运输工具或人员碰撞。

3.传感器的吊挂方式：煤矿粉尘传感器应该采用不锈钢吊挂钩连同钢丝绳的方式固定在矿井上方。

钩子的长度和重量应该与传感器的重量和吊挂高度匹配，并且应该经过严格的力学计算和测试，确保传感器不会因为吊挂不稳而导致误差的产生。

4.传感器吊挂位置调整：在传感器吊挂完成之后，还需要进行位置调整以确保其正确的测量粉尘浓度。

传感器的吊挂位置应该是固定的，当需要进行位置调整时，应该使用钢丝绳或其他方式调整传感器的位置，确保其依然处于安全和稳定的状态，并且测量数据的准确性不会受到影响。

5.安装检查与记录：为了确保传感器正常工作，必须进行安装检查与记录，记录下安装传感器的位置、时间、检查人员和检查结果等信息，以便日后进行监测和管理。

总之，煤矿粉尘传感器的吊挂标准对于确保煤矿安全生产起到了至关重要的作用。

只有按照相应的吊挂标准来安装和使用传感器，才能有效地保证矿井中粉尘浓度数据的准确性和工作绩效的高效性，并最大程度地保障煤矿工人的人身安全和矿山稳定生产。

采掘工作面传感器的吊挂位置一：综采工作服面1：上隅角甲烷传感器设置上隅角甲烷传感器设在采煤工作面切顶线的煤帮处，其具体位置距巷帮和老塘侧充填带不大于800毫米，距顶板不大于300毫米。

设置报浓度≥1%断电浓度以≥1.5%断电范围是工作面及回风巷中全部非本质安全检查型电气设备，复电浓度≤1% 2：使携式瓦斯检测报警仪设置。

吊挂位置与上隅角甲烷传感器相同，报警浓度≥1%3：工作面甲烷传感器设置工作面甲烷传感设在回风流距工作面割煤线10m范围内其具体位置距巷帮不小于200毫米，距不敢苟同板不大于300毫米，设置报警浓度以≥1%，断电浓度≥+1.5%，断电范围是工作面及回岗巷中全部非本质安全型电气设备，复电浓度为≤1%4.工作面中部甲烷传感器设置中部传感器设在回风巷中部，其具体位置距巷帮不小于200毫米，距顶板不大于300毫米，设置报警浓度为≥1%，断电浓度为≥1% ，断电范围是工作面及回风巷中全部非本质安全型电气设备，复电浓度为≤1%.5：工作面回风流甲烷传感器设置。

回风流甲烷传感器设在距回风口10~15m处，其具体位置距巷帮不小于200毫米，距顶板不大于300毫米，设置报警浓度为≥1%断电浓度为≥1%断电范围是工作面及回风巷中全部非本质电气设备，复习电浓度为≤1%.6：采煤机机载断电仪。

工作采煤机载式瓦斯断仪必须保证灵敏可靠，设置报警浓度≥1%，断电浓度≥1.5%，断电范围采煤机电源，复电浓度≤1%.7：一氧化碳传感器设在距回风巷口10一15m处，其具体位置距巷帮不小于200毫米，距顶板不大于300毫米，报警浓度为≥0.0024%.8：温度传感器设在距回风口10一15m处，其具体位置距巷帮不小于200毫米，距顶板不大于300毫米，报警值为30度。

9：风速传感器设在距回风口10一15米处，其具体位置距巷帮不小于200毫米，距顶板不大于300毫米，报警值为5m/s二：掘进工作面甲烷传感器设置1：工作面甲烷传感器设在距工作面5米范围内，无风筒的一侧，其具体位置距巷帮不小于200毫米，距顶板不大于300毫米，设置报警浓度为≥1%断电浓度为≥1.5%，断电范围是掘进巷中全部非本质型安全型电器设备，复电浓度为≤1%.2：工作面回风流中甲烷传感器设置甲烷传感器设在距回风绕道口10一15米范围内，其具体位置距巷帮不小于200毫米，距顶板不大于300毫米，设置报警浓度为≥1%，断电浓度为≥1%，断电范围内是掘进巷中全部非本质安全型电气设备，复电浓度为≤15.3:掘进巷道中部甲烷传感器设置甲烷传感器设在掘进巷道中部，其具体位置距巷帮不小于200毫米，距顶板不天于300毫米，设置障碍报警浓度为≥1%,电浓度为≥1%,断电范围是掘进巷道全部非本质型安全型电气设备,复电浓度为≤1%.4:掘进机必须设置机载式甲烷松测报警仪,设置报警浓度≥1%,机载式瓦斯断电仪断电浓度≥1.5%,断电范围掘进机电源,复电浓度≤1%.三:机电峒室传感器设置机电硐室机电设备如果设在回风流中,其进风侧必须设置甲烷传感器,具体位置设在机电硐室进风侧3一5范围内,设置报警浓度为≥0.5断电浓度为≥0.5%.断电范围是机硐室内全部非本质型安全型电器设备,复电浓度为≤0.5%.机电硐室内应设置温度传感器,报警值为34度.渑池县天坛煤有限责公司二0一一年度。

采掘工作面传感器安装、吊挂及使用标准1、甲烷传感器吊挂标准：距顶板顶梁不得大于300mm,距巷道侧壁不得小于200mm,字面显示朝向人员较多的工作地点；掘进巷道回风流传感器吊挂应直接吊挂在网片上,钢带、等距顶板都超距离,采煤工作面上隅角距老塘侧土袋墙、切顶线或挡风帘及上帮不大于800mm,不小于200mm；采煤工作面距煤帮不大于10m；掘进工作面距迎头不大于5m；采掘工作面回风侧甲烷传感器吊挂位置：距回风口10～15m处;2、甲烷传感器标签:调校时间为7天;采煤工作面上隅角：报警浓度≥%CH4,断电浓度≥%CH4,复电浓度%CH4采煤工作面：报警浓度≥%CH4,断电浓度≥%CH4,复电浓度%CH4采煤工作面回风巷：报警浓度≥%CH4,断电浓度≥%CH4,复电浓度%CH4采用串联通风的被串采煤工作面进风巷：报警浓度≥%CH4,断电浓度≥%CH4,复电浓度%CH4掘进工作面：报警浓度≥%CH4,断电浓度≥%CH4,复电浓度%CH4掘进工作面回风流：报警浓度≥%CH4,断电浓度≥%CH4,复电浓度%CH4采用串联通风的掘进工作面局部通风机前：报警浓度≥%CH4,断电浓度≥%CH4,复电浓度%CH4采掘工作面回风流机电设备处：报警浓度≥%CH4,断电浓度≥%CH4,复电浓度%CH4回风流中机电设备硐室：报警浓度≥%CH4,断电浓度≥%CH4,复电浓度%CH4采区回风巷：报警浓度≥%CH4,断电浓度≥%CH4,复电浓度%CH4矿井一翼回风巷及总回风巷：报警浓度≥%CH4采区回风巷、矿井一翼回风巷、总回风巷内机电设备处：报警浓度≥%CH4,断电浓度≥%CH4,复电浓度%CH4必须能够断开该机电设备的电源3、回风流中机电设备处甲烷传感器安装位置：设备为机械、电力设备单台设备处：甲烷传感器安装在机电设备风流上风侧10～15m处;多台设备处：设备集中放置长度不超过20m的安装一台甲烷传感器,甲烷传感器安装在迎风侧第一台设备上风侧5～10m处；集中放置长度超过20m的,增设一台甲烷传感器,安装位置为20m第一台设备上风侧10～15m处;4、采用串联通风的局部通风机前3～5m内必须安装甲烷传感器;五采区、八采区5、设在回风流中的机电硐室距其进风口3～5m内必须安装甲烷传感器;6、耙矸机除了按照回风流设置专用传感器外,按照煤矿安全规程要求,停止作业时,需要在耙斗作业段上方吊挂甲烷传感器,吊挂高度为肩窝处距底板约1.5m 风筒对侧;。

甲烷传感器吊挂及使用、挪移标准第一条甲烷传感器吊挂位置：1、矿井应配备传感器、分站等安全监控设备备件，备用数量不少于应配备数的20%。

2、掘进工作面：吊挂在风筒的对侧，距离工作面迎头不超过5m。

耙矸机作业时将甲烷传感器移至耙矸机导向轮上方。

3、采煤工作面：距离工作面回风侧煤壁不超过10m，距顶板（或顶梁）不得大于300 mm，距巷道侧壁不得小于200 mm，且应垂直悬挂。

4、采掘工作面回风口吊挂位置：距回风口10～15m处。

5、甲烷传感器的吊挂距离顶板不超过300mm，距离巷帮不小于200mm。

拱形巷道吊挂在巷道拱基线上方不少于1m的位置，距离吊挂处顶板不超过300mm，距离巷帮不小于200mm，并且垂直悬挂（特别规定的除外）。

6、甲烷传感器吊挂位置不符合规定，每次处对跟班队长、机电（队、班）长、责任人各罚款100元，并按一般隐患考核。

第二条甲烷传感器使用、挪移标准：1、甲烷传感器的安装必须与生产同步进行，甲烷传感器没有按要求安设，一律不得生产。

2、冲洗巷道积尘时严禁水流直对监控电缆接线盒、传感器、分站等监控设备进行冲洗。

3、工作面顶板有淋水时，应制作伞型装置进行遮挡，严禁用塑料袋、编织袋等物品包裹，发现包裹的按照红线处理。

4、甲烷传感器的显示屏应朝着巷道中心吊挂，严禁对着巷帮或老塘侧，应便于现场人员观察。

5、甲烷传感器上必须吊挂管理牌，字迹要清晰，不得私自涂改。

6、甲烷传感器的尾线（航空插头）必须按照标准使用扎带固定，固定时不得使航空插头接口部分明显受力。

7、岩巷工作面设置甲烷传感器保护箱，爆破作业时应将工作面瓦斯传感器移至保护箱内加以保护。

8、移动瓦斯传感器由当班班长负责，移动瓦斯传感器前，必须提前向通风队监控中心汇报，征得同意后方可进行，并且移动过程中轻拿轻放。

9、巷道开口使用扩散通风时，当掘进深度小于5m范围时，迎头可暂时悬挂便携仪，在开口处下风侧10-15m处安设1台甲烷传感器。

10、巷道掘进长度大于5m小于20m时，回风流中甲烷传感器位置不变（开口处下风侧10-15m处），在工作面增加（T1）1台甲烷传感器，悬挂在风筒对侧距工作面小于5m范围内。

采煤工作面监测监控系统平安措施报告一、系统概述：本系统具有模拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、操纵等功能，用于监测甲烷浓度、一氧化碳浓度、风速、风压、温度、烟雾、馈电状态、风门状态、风筒状态、局部通风机开停、并实现甲烷超限声光报警、断电和甲烷风电闭锁操纵，由主机、传输接口、分站、传感器、断电操纵器、声光报警器、电源箱、避雷器等设备组成的系统。

该采煤工作面的通风方式。

采纳U型通风。

二、采煤工作面传感器的设置：1)T0：高瓦斯矿井和低瓦斯矿井高瓦斯采区的采煤工作面上隅角甲烷传感器，位置设在采煤工作面切顶线对应的煤帮处，设置报警浓度为≥1％，断电浓度为≥％，断电范围是工作面及回风巷中全部非实质平安型电气设备，复电浓度为<1％。

低瓦斯矿井回采工作面上隅角必须设置便携式瓦斯检测报警仪，报警浓度1%。

2〕T1：甲烷传感器设在回风流距工作面割煤线10m范围内，设置报警浓度为≥1％，断电浓度为≥％，断电范围是工作面及回风巷中全部非实质平安型电气设备，复电浓度为<1％。

3〕T2：甲烷传感器设在距回风绕道口10～15m处，设置报警浓度为≥1％，断电浓度为≥1％，断电范围是工作面及回风巷中全部非实质平安型电气设备，复电浓度为<1％。

4〕T3：甲烷传感器设在距工作面割煤线10m范围内，设置报警浓度为≥0.5%、断电点浓度为≥0.5%，断电范围是进风巷、工作面及回风巷全部非实质平安型电气设备，复电浓度为＜％。

5〕T4：甲烷传感器设在距回风绕道口10～15m处。

设置报警浓度为≥0.5%、断电点浓度为≥0.5%，断电范围是进风巷、工作面及回风巷全部非实质平安型电气设备，复电浓度为＜％。

〔以上甲烷传感器的设置参照煤矿平安规程第97页表三〕6〕采煤工作面必须至少设置一台一氧化碳传感器，位置设在上隅角、工作面或工作面回风巷，报警浓度为≥0.0024%。

一氧化碳传感器应垂直悬挂，距顶板(顶梁)不得大于300mm，距巷壁不得小于200mm，并应安装维护方便，不妨碍行人和行车。

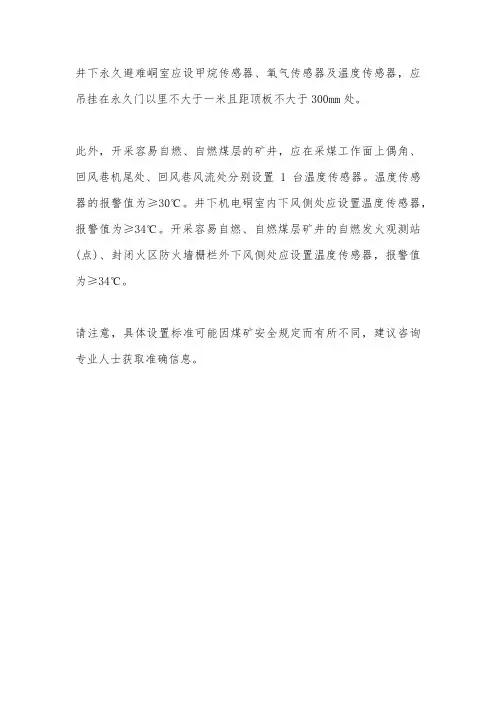

井下永久避难峒室应设甲烷传感器、氧气传感器及温度传感器，应吊挂在永久门以里不大于一米且距顶板不大于300mm处。

此外，开采容易自燃、自燃煤层的矿井，应在采煤工作面上偶角、回风巷机尾处、回风巷风流处分别设置1台温度传感器。

温度传感器的报警值为≥30℃。

井下机电硐室内下风侧处应设置温度传感器，报警值为≥34℃。

开采容易自燃、自燃煤层矿井的自燃发火观测站(点)、封闭火区防火墙栅栏外下风侧处应设置温度传感器，报警值为≥34℃。

请注意，具体设置标准可能因煤矿安全规定而有所不同，建议咨询专业人士获取准确信息。

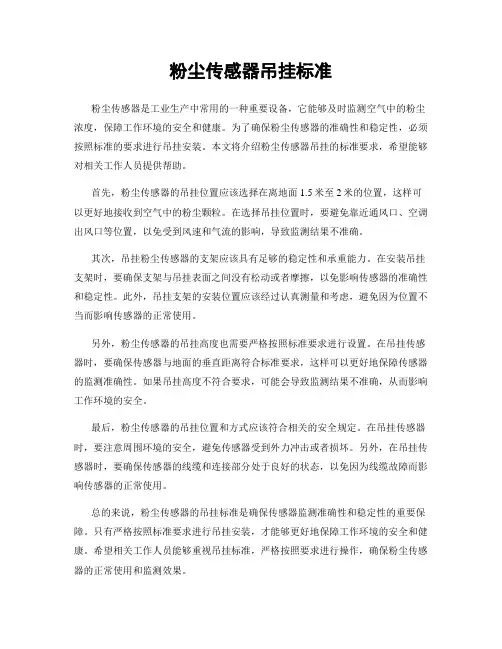

粉尘传感器吊挂标准粉尘传感器是工业生产中常用的一种重要设备，它能够及时监测空气中的粉尘浓度，保障工作环境的安全和健康。

为了确保粉尘传感器的准确性和稳定性，必须按照标准的要求进行吊挂安装。

本文将介绍粉尘传感器吊挂的标准要求，希望能够对相关工作人员提供帮助。

首先，粉尘传感器的吊挂位置应该选择在离地面1.5米至2米的位置，这样可以更好地接收到空气中的粉尘颗粒。

在选择吊挂位置时，要避免靠近通风口、空调出风口等位置，以免受到风速和气流的影响，导致监测结果不准确。

其次，吊挂粉尘传感器的支架应该具有足够的稳定性和承重能力。

在安装吊挂支架时，要确保支架与吊挂表面之间没有松动或者摩擦，以免影响传感器的准确性和稳定性。

此外，吊挂支架的安装位置应该经过认真测量和考虑，避免因为位置不当而影响传感器的正常使用。

另外，粉尘传感器的吊挂高度也需要严格按照标准要求进行设置。

在吊挂传感器时，要确保传感器与地面的垂直距离符合标准要求，这样可以更好地保障传感器的监测准确性。

如果吊挂高度不符合要求，可能会导致监测结果不准确，从而影响工作环境的安全。

最后，粉尘传感器的吊挂位置和方式应该符合相关的安全规定。

在吊挂传感器时，要注意周围环境的安全，避免传感器受到外力冲击或者损坏。

另外，在吊挂传感器时，要确保传感器的线缆和连接部分处于良好的状态，以免因为线缆故障而影响传感器的正常使用。

总的来说，粉尘传感器的吊挂标准是确保传感器监测准确性和稳定性的重要保障。

只有严格按照标准要求进行吊挂安装，才能够更好地保障工作环境的安全和健康。

希望相关工作人员能够重视吊挂标准，严格按照要求进行操作，确保粉尘传感器的正常使用和监测效果。

煤矿传感器吊挂标准
煤矿传感器作为矿井安全监测系统的重要组成部分，其吊挂标准直接关系到矿
井的安全生产。

为了确保传感器的正常运行和准确监测煤矿环境，制定了煤矿传感器吊挂标准，以规范传感器的安装和使用。

本文将对煤矿传感器吊挂标准进行详细介绍。

首先，煤矿传感器的吊挂高度应符合规定要求。

传感器的吊挂高度直接影响到
其对煤矿环境的监测效果，过低或过高的吊挂高度都会导致监测数据的不准确。

因此，煤矿传感器的吊挂高度应根据矿井的实际情况进行调整，确保其能够准确监测到矿井内的气体浓度、温度等参数。

其次，传感器的吊挂位置也需要符合标准要求。

传感器的吊挂位置应选择在矿
井内通风良好、气流稳定的位置，避免受到气流的干扰影响监测效果。

同时，吊挂位置还应考虑到传感器的维护和保养便利性，便于工作人员进行日常巡检和维护。

另外，传感器的吊挂角度也是需要注意的。

传感器的吊挂角度应根据其监测参
数的特点进行调整，确保其能够准确监测到矿井内的各项参数。

一般情况下，传感器的吊挂角度应尽量垂直于地面，以保证监测数据的准确性。

最后，传感器的吊挂固定方式也需要符合标准要求。

传感器的吊挂固定应采用
可靠的固定装置，防止传感器在运行过程中发生脱落或摇晃的情况，影响监测效果。

同时，吊挂固定装置还应考虑到传感器的日常维护和更换，便于工作人员进行操作。

总之，煤矿传感器的吊挂标准是保证矿井安全生产的重要环节，只有严格按照
标准要求进行安装和使用，才能确保传感器的准确监测和可靠运行。

希望煤矿相关人员能够重视传感器的吊挂标准，确保矿井安全生产。

煤矿掘进工作面粉尘传感器吊挂标准
煤矿掘进工作面粉尘传感器吊挂标准应包括以下内容：
1. 吊挂位置：粉尘传感器应安装在掘进工作面的适当位置，以确保监测到工作面上的粉尘浓度。

2. 吊挂高度：粉尘传感器应根据掘进工作面的实际情况，在离地面一定高度处吊挂。

高度应使传感器能够监测到工作面上不同区域的粉尘浓度变化。

3. 吊挂方式：粉尘传感器可以采用固定吊挂或可移动吊挂方式。

固定吊挂适用于固定工作面位置且不需要改变监测位置的情况，而可移动吊挂适用于需要根据工作面进展情况调整监测位置的情况。

4. 吊挂角度：粉尘传感器吊挂时应根据传感器的工作特性确定合适的吊挂角度，以确保传感器对粉尘浓度的监测具有准确性和敏感度。

5. 保护措施：粉尘传感器吊挂位置应避免受到煤尘、水、振动等外部因素的干扰。

为此，可以采取相应的保护措施，如防水罩、振动减震装置等，以确保传感器的正常运行和精确监测。

6. 安全连接：粉尘传感器与工作面通风系统等相关设备应采取可靠的连接方式，确保传感器能够准确接收工作面的粉尘样本，以进行浓度监测。

7. 定期检测与维护：粉尘传感器吊挂位置需要定期检测和维护，以确保传感器的正常运行和准确监测。

定期检测包括传感器的校准和清洁，维护包括传感器的损坏修复和零件更换等。

总之，煤矿掘进工作面粉尘传感器吊挂标准应确保传感器能够准确、可靠地监测到工作面上的粉尘浓度，并保证传感器的安全运行和长期稳定监测。

一、采煤工作面甲烷传感器的设置：采煤工作面甲烷传感器必须按图1设置。

U 型通风方式在回风隅角设置甲烷传感器T 0，回风巷超前支护设置甲烷传感器T 1 ，回风巷巷口设置甲烷传感器T 2；在进风隅角设置甲烷传感器T 3；进风巷超前支护设置甲烷传感器T 4; 回风巷巷口设置甲烷传感器T 5。

传感器应垂直悬挂，距顶板（顶梁）不得大于300mm ，距巷壁不得小于200mm ，并应安装维护方便，不影响行人和行车。

图1 U 型通风方式采煤工作面甲烷传感器的设置二、掘进工作面甲烷传感器的设置煤巷、半煤岩巷和有瓦斯涌出岩巷的掘进工作面甲烷传感器必须按图2设置：在工作面混合风流处设置甲烷传感器T 1，在工作面回风流中设置甲烷传感器T 2；采用串联通风的掘进工作面，必须在被串工作面局部通风机前设置掘进工作面进风流甲烷传感器T 3。

传感器应垂直悬挂，距顶板（顶梁）不得大于300mm ，距巷壁不得小于200mm ，并应安装维护方便，不影响行人和行车。

图2掘进工作面甲烷传感器的设置三、高瓦斯矿井进风的主要运输巷道使用架线电机车时，在瓦斯涌出巷道的下风流中必须设置甲烷传感器，如图3所示。

传感器应垂直悬挂，距顶板（顶梁）不得大于300mm，距巷壁不得小于200mm，并应安装维护方便，不影响行人和行车。

图3瓦斯涌出巷道的下风流中甲烷传感器的设置四、一氧化碳传感器的设置一氧化碳传感器应垂直悬挂，距顶板（顶梁）不得大于300mm，距巷壁不得小于200mm，并应安装维护方便，不影响行人和行车。

五、风速传感器的设置采区回风巷、一翼回风巷、总回风巷的测风站应设置风速传感器。

风速传感器应设置在巷道前后10m内无分支风流、无拐弯、无障碍、断面无变化、能准确计算风量的地点。

当风速低于或超过《煤矿安全规程》的规定值时，应发出声、光报警信号。

十、温度传感器的设置1、温度传感器应垂直悬挂，距顶板（顶梁）不得大于300mm，距巷壁不得小于200mm，并应不影响行人和行车，安装维护方便。
