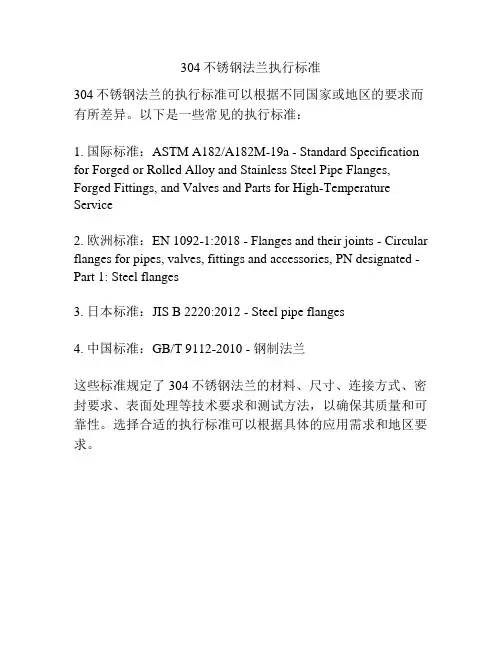

304不锈钢法兰执行标准
304不锈钢法兰的执行标准可以根据不同国家或地区的要求而有所差异。
以下是一些常见的执行标准：
1. 国际标准：ASTM A182/A182M-19a - Standard Specification for Forged or Rolled Alloy and Stainless Steel Pipe Flanges, Forged Fittings, and Valves and Parts for High-Temperature Service
2. 欧洲标准：EN 1092-1:2018 - Flanges and their joints - Circular flanges for pipes, valves, fittings and accessories, PN designated - Part 1: Steel flanges
3. 日本标准：JIS B 2220:2012 - Steel pipe flanges
4. 中国标准：GB/T 9112-2010 - 钢制法兰
这些标准规定了304不锈钢法兰的材料、尺寸、连接方式、密封要求、表面处理等技术要求和测试方法，以确保其质量和可靠性。
选择合适的执行标准可以根据具体的应用需求和地区要求。
文档创作者不易，请勿直接复制粘贴，欢迎下载

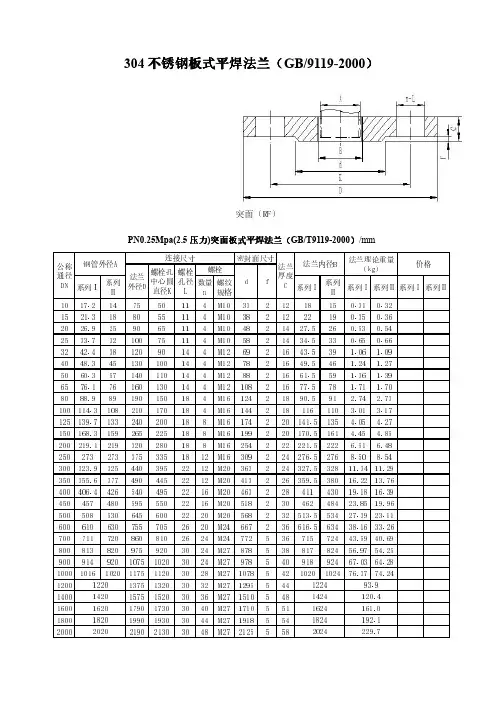

国家标准GB/9119-2000的详细资料：

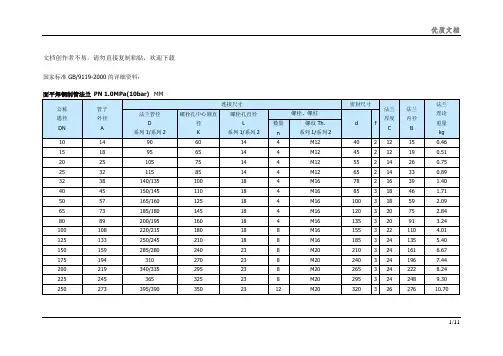

面平焊钢制管法兰PN 1.0MPa(10bar) MM
