示例1：公称通径1200mm、公称压力0.6MPa、配用公制管的突面板式平焊钢制管法兰，材料为Q235-A，其标记为：HG20592 法兰PL1200—0.6 RF Q235A示例2：公称通径300mm、公称压力2.5MPa、配用英制管的凸面带颈平焊法兰钢制管法兰，材料为20 钢，其标记为：HG20592 法兰 SO 300（A）—2.5 M 20示例3：公称通径100mm、公称压力10.0MPa、配用公制管的凹面带颈对焊钢制管法兰，材料为16Mn，钢管壁厚为8mm，其标记为：HG20592 法兰WN100 —10.0 FM S=8mm 16Mn示例4：公称通径150mm、公称压力16.0MPa、配用英制管的环连接面带颈对焊钢制管法兰，材料为16Mn，钢管壁厚为10mm，其标记为：HG20592 法兰WN150（A）—16.0 RJ S=10mm 16Mn示例5：公称通径500mm、公称压力1.6MPa、榫面整体钢制管法兰，材料为WCB，密封面表面粗糙度为Ra0.8~1.6，,其标记为：HG20592 法兰IF500 —1.6 T WCB Ra0.8~1.6示例6：公称通径40mm、公称压力6.3MPa、配用英制管的突面承插焊钢制管法兰，材料为304，其标记为：HG20592 法兰SW40（A）—6.3 RF 304示例7：公称通径80mm、公称压力2.5MPa、采用NPT螺纹的突面螺纹钢制管法兰，材料为20钢，其标记为：HG20592 法兰Th80（NPT）—2.5 RF 20示例8：公称通径65mm、公称压力1.6MPa、采用Rc螺纹的全平面螺纹钢制管法兰，材料为316，其标记为：HG20592 法兰Th65（Rc）—1.6 FF 316示例9：公称通径200mm、公称压力1.0MPa、配用公制管的突面对焊环松套钢制管法兰，材料为：法兰20、对焊环316，钢管壁厚为4mm，其标记为：HG20592 法兰PJ/SE200 —1.0 RF S=4mm 20/316示例10：公称通径300mm、公称压力1.0MPa、配用英制管的凹面平焊环松套钢制管法兰，材料为：法兰20、平焊环316，其标记为：HG20592 法兰PJ/PR300(A) —1.0 FM S=4mm 20/316示例11：公称通径300mm、公称压力10.0MPa、榫面钢制管法兰盖，材料为16Mn，其标记为：HG20592 法兰盖BL300 —10.0 G 16Mn示例12：公称通径400mm、公称压力1.6MPa的突面衬里钢制管法兰盖，材料为：衬里321，法兰盖本体20钢，其标记为：HG20592 法兰盖BL（S）400 —1.6 RF 20/321。
带颈平焊法兰角焊缝高度
摘要：
1.引言
2.带颈平焊法兰简介
3.带颈平焊法兰角焊缝高度的标准规定
4.带颈平焊法兰角焊缝高度对焊接质量的影响
5.总结
正文：
带颈平焊法兰角焊缝高度是焊接工艺中的一个重要参数，对于保证焊接质量具有重要意义。
本文将对此进行详细介绍。
带颈平焊法兰是一种常见的法兰类型，具有结构简单、承载能力高等优点。
它主要由法兰体、法兰颈和法兰螺栓组成。
在焊接过程中，带颈平焊法兰角焊缝高度的合理设置对于保证焊接接头的力学性能和抗腐蚀性能至关重要。
我国对于带颈平焊法兰角焊缝高度的标准规定主要包括以下几点：首先，角焊缝的高度不应小于法兰颈部直径的1/10，且不小于2mm；其次，角焊缝与法兰颈部圆周的夹角应在45°~90°之间；最后，角焊缝应位于法兰螺栓孔中心线上，以确保焊接接头与法兰整体的结构稳定。
带颈平焊法兰角焊缝高度对焊接质量的影响主要表现在以下几个方面：首先，合适的焊缝高度有利于保证焊缝的形状和尺寸，从而提高焊接接头的力学性能；其次，合理的焊缝高度有助于焊接过程中产生的应力得到有效分散，降低焊接变形和裂纹产生的风险；最后，适当的焊缝高度有利于提高焊接接头的
抗腐蚀性能，延长设备使用寿命。
总之，带颈平焊法兰角焊缝高度在焊接过程中起着关键作用。
带颈对焊法兰和带颈平焊法兰概述说明以及解释1. 引言1.1 概述本文将对带颈对焊法兰和带颈平焊法兰进行详细的概述说明和解释。
这两种法兰是管道系统中常用的连接元件，用于连接不同管道或管件之间，起到密封和支撑的作用。
它们在工业生产、石油化工、能源供应等领域有广泛应用。
1.2 文章结构文章将分为五个主要部分进行论述。
首先，在引言部分我们将概述本文内容和目的。
然后，我们将详细介绍带颈对焊法兰的定义、原理、特点和用途，以及制作和安装方法。
接下来，我们会对带颈平焊法兰进行类似的介绍。
随后，在第四部分我们将比较分析这两种法兰的结构特点、使用场景以及优缺点。
最后，我们总结要点并展望下一步的研究方向。
1.3 目的通过本文的撰写，旨在全面深入地了解带颈对焊法兰和带颈平焊法兰这两种常见连接元件。
通过对它们定义、原理、特点、用途以及制作安装方法等方面进行探讨，使读者对这两种法兰有更为清晰的认识。
此外，通过对比分析它们的结构特点、使用场景以及优缺点，帮助读者选择合适的法兰，并在实际应用中提高工作效率和安全性。
最后，本文还将对未来研究方向进行展望，以推动这些连接元件的进一步发展和改进。
2. 带颈对焊法兰2.1 定义和原理：带颈对焊法兰也被称为带颈焊接法兰，是一种常用于管道连接的焊接法兰。
它由两个主要部分组成：法兰盘和颈部。
法兰盘是平面圆形的金属环，具有用于螺栓连接的孔洞。
颈部是与管道连接的长圆筒体，内孔与管道直径相匹配。
带颈对焊法兰通过将管道端与其内孔同心并用螺栓固定来实现连接。
在焊接之前，首先需要在管道外壁上切割一个槽口，使得管道末端能够与法兰盘的内侧贴合, 然后通过钳紧机构将两者固定住，并进行对接焊接。
这种方式确保了连接的紧密度和强度。
2.2 特点和用途：带颈对焊法兰具有以下特点：- 同心性好：通过槽口和钳紧机构固定，可实现管道与法兰盘之间的高度同心。
- 高强度：通过有效的对接焊接方式，提供了牢固可靠的连接。
- 适应性广：可用于不同材质、不同直径的管道连接。

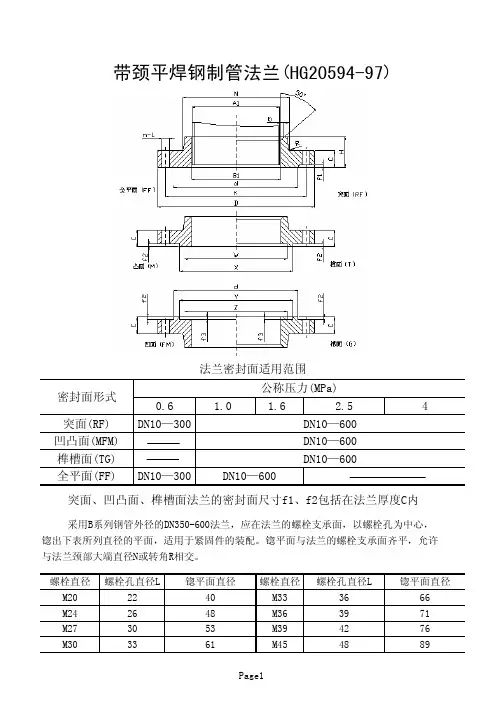

突面、凹凸面、榫槽面法兰的密封面尺寸f1、f2包括在法兰厚度C内采用B系列钢管外径的DN350-600法兰，应在法兰的螺栓支承面，以螺栓孔为中心，锪出下表所列直径的平面，适用于紧固件的装配。
锪平面与法兰的螺栓支承面齐平，允许与法兰颈部大端直径N或转角R相交。
89M303361M4571M273053M394276M2426螺栓孔直径L锪平面直径3666M202240M3348M363948锪平面直径带颈平焊钢制管法兰(HG20594-97)法兰密封面适用范围螺栓直径螺栓孔直径L螺栓直径A B 1017.2147550114M1012181525253200.381521.3188055114M1012221930303200.442026.9259065114M101427.52640404240.662533.73210075114M101434.53350504240.813242.43812090144M121643.5396060526 1.324048.345130100144M121649.5467070526 1.555060.357140110144M121661.5598080528 1.736576.176160130144M121677.578100100632 2.238088.989190150184M161890.591110110634 3.32100114.3108210170184M1618116110130130640 4.06125139.7133240200188M1618141.5135160160644 5.26150168.3159265225188M1620170.5161185185844 6.37200219.1219320280188M1622221.52222402408447.982502732733753351812M1624276.5276295295104410.3300323.93254403952212M2024327.5328355355104414.1法兰颈法兰厚度C 理论重量kgB N 带颈平焊钢制管法兰(HG20594-97)R 法兰高度H 坡口宽度bD n ThA L 公称通径DNA B K 管子外径A1连接尺寸法兰内径B1PN0.6MPaA B 1017.2149060144M1214181530303220.651521.3189565144M1214221935353220.722026.92510575144M121627.5264545426 1.032533.73211585144M121634.5335252428 1.243242.438140100184M161843.5396060530 2.024048.345150110184M161849.5467070532 2.365060.357165125184M162061.5598484534 3.086576.176185145184M162077.578104104632 3.668088.989200160188M162090.591118118634 4.08100114.3108220180188M1622116110140140640 5.4125139.7133250210188M1622141.51351681686447.01150168.3159285240228M2024170.51611951958449.1200219.1219340295228M2024221.522224624684410.62502732733953502212M2026276.5276298298104613.4300323.93254454002212M2026327.5328350350104615.4350355.63775054602216M2026359.5381400412105320.5400406.44265655152616M2426411430456475105727.64504574806155652620M242846248550252512631231.15005085306706202620M2428513.553555958112671238.16006106307807253020M2728616.563665867812751248.1L n 法兰高度H 坡口宽度b理论重量kgPN1.0MPa公称通径DN管子外径A1连接尺寸A B D B N R 法兰厚度C 法兰内径B1ThA 法兰颈K 带颈平焊钢制管法兰(HG20594-97)A B 1017.2149060144M12141815303032240.651521.3189565144M12142219353532240.722026.92510575144M121627.52645454264 1.032533.73211585144M121634.53352524285 1.243242.438140100184M161843.53960605305 2.024048.345150110184M161849.54670705325 2.365060.357165125184M162061.55984845345 3.086576.176185145184M162077.5781041046326 3.668088.989200160188M162090.5911181186346 4.08100114.3108220180188M16221161101401406406 5.40125139.7133250210188M1622141.513516816864467.01150168.3159285240228M2024170.516119519584469.10200219.12193402952212M2024221.5222246246844810.32502732734053552612M2426276.527629829810461014.3300323.93254604102612M2428327.532835035010531118.8350355.63775204702616M2430359.538140041210571225.2400406.44265805253016M273241143045647510631234.84504574806405853020M273446248550252512681241.25005085307156503320M30*234513.553555958112731254.96006106308407703620M33*236616.563665867812831277.0法兰厚度C 公称通径DN管子外径A1连接尺寸PN1.6MPa法兰内径B1法兰颈法兰高度H 坡口宽度b N R 理论重量kgA B D K L n ThA B 带颈平焊钢制管法兰(HG20594-97)A B 1017.2149060144M12141815303032240.651521.3189565144M12142219353532240.722026.92510575144M121627.52645454264 1.032533.73211585144M121634.53352524285 1.243242.438140100184M161843.53960605305 2.024048.345150110184M161849.54670705325 2.365060.357165125184M162061.55984845345 3.086576.176185145188M162277.5781041046386 3.938088.989200160188M162490.5911181186406 4.86100114.3108235190228M20241161101451456446 6.9125139.7133270220268M2426141.513517017064869.34150168.3159300250268M2428170.5161200200852612.2200219.12193603102612M2430221.5222256256852815.62502732734253703012M2732276.527631031010601021.9300323.93254854303016M2734327.532836436410671128.8350355.63775554903316M30*238359.538141843010721242.4400406.44266205503616M33*24041143047249210781257.44504574806706003620M33*24246248552054212841263.75005085307306603620M33*244513.553558060212901281.46006106308457703920M36*346616.56366847041210012109.4PN2.5MPa公称通径DN管子外径A1连接尺寸L n ThA B D A 法兰厚度C 法兰内径B1B K 带颈平焊钢制管法兰(HG20594-97)坡口宽度b 理论重量kg法兰颈法兰高度H N RA B 1017.2149060144M12141815303032240.651521.3189565144M12142219353532240.722026.92510575144M121627.52645454264 1.032533.73211585144M121634.53352524285 1.243242.438140100184M161843.53960605305 2.024048.345150110184M161849.54670705325 2.365060.357165125184M162061.55984845345 3.086576.176185145188M162277.5781041046386 3.938088.989200160188M162490.5911181186406 4.86100114.3108235190228M20241161101451456446 6.91125139.7133270220268M2426141.513517017064879.34150168.3159300250268M2428170.5161200200852812.2200219.12193753203012M2734221.52222602608561019.42502732734503853312M30*238276.527631831810641130.5300323.93255154503316M30*242327.532838038010711242.9350355.63775805103616M33*246359.538143244410781358.6400406.44266605853916M36*35041143049851810861488.34504574806856103920M36*35746248552254512941685.65005085307556704220M39*357513.55355765981210017106.26006106308907954820M45*372616.56366867061210618171.2PN4.0MPa公称通径DN管子外径A1连接尺寸法兰厚度C 法兰内径B1法兰颈法兰高度H B N R 坡口宽度b 理论重量kgA B D K L n ThA 带颈平焊钢制管法兰(HG20594-97)。
1.板式平焊法兰板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）。
优点：取材方便，制造简单，成本低，使用广泛缺点：刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。
密封面型式有平面和突面。
2.带颈平焊法兰带颈平焊法兰属于国标法兰标准体系。
是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰之一。
优点：现场安装较方便，可省略焊缝拍揉伤的工序缺点：带颈平焊法兰颈部高度较低，对法兰的刚度、承载能力有所提高。
与对焊法兰相比，焊接工作量大，焊条耗量高，经不起高温高压及反复弯曲和温度波动。
3.带颈对焊法兰带颈对焊法兰的密封面形式有：突面(RF)、凹面(FM)，凸面(M)、榫面(T)，槽面(G)，全平面(FF)。
优点：连接不易变形,密封效果好,应用广泛,适用于温度或压力大幅度波动的管道或高温、高压及低温的管道,也用于输送价格昂贵介质、易燃易爆介质、有毒气体的管道上缺点：带颈对焊法兰的体积庞大，重量笨重，价格昂贵，安装定位很困难。
因此在运输途中更容易磕碰。
4.整体法兰整体法兰是一种法兰的连接方式。
也是属于带颈对焊钢制管法兰的一种。
材质有碳钢、不锈钢、合金钢等。
在国内各个标准之中，用IF来表示整体法兰。
多用于压力较高的管道之中。
生产工艺一般为铸造。
在法兰类型中就是用一个“IF”来表示整体法兰的类型。
一般为突面（RF）,如果在易燃、易爆、高度和极度危害的使用工况之中，则可以选用除了RF面之外的凸凹面（MFM）及榫槽面（TG）的密封面的形式。
5.承插焊法兰承插焊法兰是一端与钢管焊接另一端用螺栓连接的的法兰。
密封面形式：突面（RF）、凹凸面（MFM）、榫槽面（TG）、环连接面（RJ）应用范围：锅炉压力容器、石油、化工、造船、制药、冶金、机械、冲压弯头食品等行业。
常用于PN≤10.0MPa，DN≤40的管道中。
6.螺纹法兰螺纹法兰是将法兰的内孔加工成管螺纹，并和带螺纹的管子配套实现连接，是一种非焊接法兰。

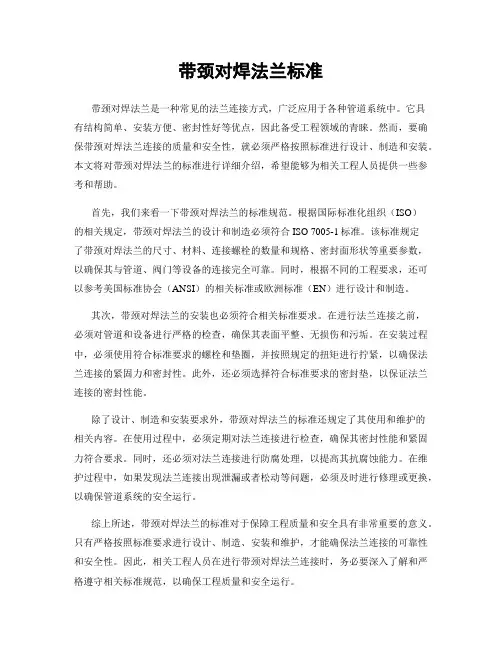

带颈对焊法兰标准带颈对焊法兰是一种常见的法兰连接方式，广泛应用于各种管道系统中。
它具有结构简单、安装方便、密封性好等优点，因此备受工程领域的青睐。
然而，要确保带颈对焊法兰连接的质量和安全性，就必须严格按照标准进行设计、制造和安装。
本文将对带颈对焊法兰的标准进行详细介绍，希望能够为相关工程人员提供一些参考和帮助。
首先，我们来看一下带颈对焊法兰的标准规范。
根据国际标准化组织（ISO）的相关规定，带颈对焊法兰的设计和制造必须符合ISO 7005-1标准。
该标准规定了带颈对焊法兰的尺寸、材料、连接螺栓的数量和规格、密封面形状等重要参数，以确保其与管道、阀门等设备的连接完全可靠。
同时，根据不同的工程要求，还可以参考美国标准协会（ANSI）的相关标准或欧洲标准（EN）进行设计和制造。
其次，带颈对焊法兰的安装也必须符合相关标准要求。
在进行法兰连接之前，必须对管道和设备进行严格的检查，确保其表面平整、无损伤和污垢。
在安装过程中，必须使用符合标准要求的螺栓和垫圈，并按照规定的扭矩进行拧紧，以确保法兰连接的紧固力和密封性。
此外，还必须选择符合标准要求的密封垫，以保证法兰连接的密封性能。
除了设计、制造和安装要求外，带颈对焊法兰的标准还规定了其使用和维护的相关内容。
在使用过程中，必须定期对法兰连接进行检查，确保其密封性能和紧固力符合要求。
同时，还必须对法兰连接进行防腐处理，以提高其抗腐蚀能力。
在维护过程中，如果发现法兰连接出现泄漏或者松动等问题，必须及时进行修理或更换，以确保管道系统的安全运行。
综上所述，带颈对焊法兰的标准对于保障工程质量和安全具有非常重要的意义。
只有严格按照标准要求进行设计、制造、安装和维护，才能确保法兰连接的可靠性和安全性。
因此，相关工程人员在进行带颈对焊法兰连接时，务必要深入了解和严格遵守相关标准规范，以确保工程质量和安全运行。
希望本文对于带颈对焊法兰标准的介绍能够为相关工程人员提供一些参考和帮助，帮助他们更好地进行管道系统的设计、制造和安装工作。
GB91161 范围本标准规定了公称压力PN为2.0、5.0、11.0、15.0和26.0MPa的环连接面带颈平焊钢制管法兰的型式和尺寸。
本标准适用于公称压力PN2.0～PN26.0MPa的环连接面带颈平焊钢制管法兰。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 9112—2000 钢制管法兰类型与参数GB/T 9124—2000 钢制管法兰技术条件3 法兰的型式与尺寸PN2.0、PN5.0、PN11.0、PN15.0和PN26.0 MPa环连接面带颈平焊钢制管法兰的型式应符合图1的规定，尺寸应符合表1～表5的规定。
4 法兰的技术要求4.1 法兰的技术要求应符合GB/T 9124的规定。
4.2 法兰在不同温度下的最大无冲击工作压力应符合GB/T 9124—2000附录A(标准的附录)的规定。
4.3 法兰的焊接接头型式和坡口尺寸应符合GB/T 9124—2000附录B(提示的附录)的规定。
5 标记5.1 法兰应按公称通径、公称压力、密封面型式代号和标准编号进行标记。
5.2 法兰密封面的型式代号应符合GB/T 9112的规定。
5.3 标记示例公称通径80mm、公称压力5.0MPa(50 bar)的环连接面带颈平焊钢制管法兰：法兰DN80-PN50 RJ GB/T 9116.4—2000国家质量技术监督局2000-09-28批准 2001-07-01实施1) 凸出部分高度与梯形槽深度尺寸E 相同，但不受尺寸E 公差的限制。
允许采用如虚线所示轮廓的全平面型式。
图1 环连接面（RJ ）带颈平焊钢制管法兰（适用于PN2.0、PN5.0、PN11.0、PN15.0和PN26.0MPa ）两法兰间距离S (近似值)n ×LIE DHNCABPJ K D23ºEIR 1F。
11 范围本标准规定了公称压力PN 为1.6、2.5、4.0MPa 和公称压力PN 为5.0、11.0、15.0、26.0 MPa 的榫槽面带颈平焊钢制管法兰的型式和尺寸。
本标准适用于公称压力PN1.6～PN26.0MPa 的榫槽面带颈平焊钢制管法兰。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 9112—2000 钢制管法兰 类型与参数 GB/T 9124—2000 钢制管法兰 技术条件 3 法兰的型式与尺寸3.1 PN1.6、PN2.5和PN4.0MPa 榫槽面带颈平焊钢制管法兰的型式应符合图1的规定，尺寸应符合表1～表3的规定。
3.2 PN5.0、PN11.0、PN15.0和PN26.0 MPa 榫槽面带颈平焊钢制管法兰的型式应符合图2的规定，尺寸应符合表4～表7的规定。
4 法兰的技术要求4.1 法兰的技术要求应符合GB/T 9124的规定。
4.2 法兰在不同温度下的最大无冲击工作压力应符合GB/T 9124—2000附录A(标准的附录)的规定。
4.3 法兰的焊接接头型式和坡口尺寸应符合GB/T 9124—2000附录B(提示的附录)的规定。
5 标记5.1 法兰应按公称通径、公称压力、密封面型式代号、配用的钢管系列代号(配用米制管代号为“系列Ⅱ”，配用英制管不标记)和标准编号进行标记。
5.2 法兰密封面的型式代号应符合GB/T 9112的规定。
5.3 标记示例公称通径80mm 、公称压力4.0MPa(40bar)的榫面带颈平焊钢制管法兰(配用米制管)：法兰 DN80-PN40 T(系列Ⅱ) GB/T 9116.3—2000公称通径80mm 、公称压力5.0MPa(50bar)的槽面带颈平焊钢制管法兰(配用英制管)：法兰 DN80-PN50 G GB/T 9116.3—2000国家质量技术监督局2000-09-28批准 2001-07-01实施GB/T 9116.3—20002图1 榫槽面（TG）带颈平焊钢制管法兰（适用于PN1.6、PN2.5和PN4.0MPa）n×Lf1HCWXNAf2dYZCHBKDGB/T 9116.3—20006图2 榫槽面（TG）带颈平焊钢制管法兰（适用于PN5.0、PN11.0、PN15.0和PN26.0MPa）f1HCn×LRWXNAf2HCdYZBKD表7 PN26.0MPa （260bar ）榫槽面带颈平焊钢制管法兰 mm。
带颈法兰标准带颈法兰是一种常用的管道连接件，其标准化生产对于保证管道连接的质量和安全至关重要。
带颈法兰标准是指对于带颈法兰的制造、尺寸、材料、连接方式等方面的规范和要求。
在工程建设和生产制造中，严格遵守带颈法兰标准，不仅可以保证产品的质量，还可以提高工作效率，降低生产成本，确保工程安全。
本文将对带颈法兰标准进行详细介绍，以便广大工程技术人员更好地了解和应用。
带颈法兰标准主要包括以下几个方面的内容：1. 制造标准，带颈法兰的制造标准主要包括了对于材料、工艺、尺寸、外观等方面的要求。
在制造过程中，必须严格按照相关标准进行生产，以保证产品的质量和性能。
2. 尺寸标准，带颈法兰的尺寸标准是指其外径、内径、螺孔尺寸、螺孔数量、螺孔直径等方面的规定。
这些尺寸参数的准确性对于带颈法兰的安装和使用至关重要，必须严格按照标准进行生产和检验。
3. 材料标准，带颈法兰的材料标准是指其所采用的材质、化学成分、力学性能等方面的要求。
选择合适的材料对于提高带颈法兰的耐腐蚀性能、耐高温性能和机械性能至关重要。
4. 连接标准，带颈法兰的连接标准是指其与管道、阀门、设备等连接的方式和要求。
合适的连接方式可以保证管道系统的密封性和稳定性，避免泄漏和事故的发生。
在实际工程应用中，严格遵守带颈法兰标准具有以下几点重要意义：首先，保证产品质量。
严格按照标准进行生产和检验，可以有效地提高产品的质量和性能，降低产品的质量风险。
其次，提高工作效率。
标准化生产可以降低生产成本，提高生产效率，缩短工期，为工程建设提供更好的支持。
最后，确保工程安全。
严格遵守标准可以保证管道连接的安全稳定，避免事故的发生，保障人员和设备的安全。
总之，带颈法兰标准在工程建设和生产制造中具有非常重要的意义。
只有严格遵守标准，才能保证产品质量，提高工作效率，确保工程安全。
因此，我们应该更加重视带颈法兰标准的制定和执行，不断提高标准化生产水平，为我国工程技术发展做出更大的贡献。
GB91161 范畴本标准规定了公称压力PN为0.6、1.0、1.6、2.5、4.0MPa和公称压力PN为2.0、5.0、11.0、15.0和26.0MPa的平面、突面带颈平焊钢制管法兰的型式和尺寸。
本标准适用于公称压力PN0.6～PN26.0MPa的平面、突面带颈平焊钢制管法兰。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 9112—2000 钢制管法兰类型与参数GB/T 9124—2000 钢制管法兰技术条件3 法兰的型式与尺寸3.1 PN0.6、PN1.0、PN1.6、PN2.5和PN4.0MPa平面带颈平焊钢制管法兰的型式应符合图1的规定，尺寸应符合表1～表5的规定。
3.2 PN0.6、PN1.0、PN1.6、PN2.5和PN4.0MPa突面带颈平焊钢制管法兰的型式应符合图2的规定，尺寸应符合表1～表5的规定。
3.3 PN2.0MPa平面带颈平焊钢制管法兰的型式应符合图3的规定，尺寸应符合表6的规定。
3.4 PN2.0和PN5.0MPa突面带颈平焊钢制管法兰的型式应符合图4的规定，尺寸应符合表6和表7的规定。
3.5 PN11.0、PN15.0和PN26.0MPa突面带颈平焊钢制管法兰的型式应符合图5的规定，尺寸应符合表7～表10的规定。
4 法兰的技术要求4.1 法兰的技术要求应符合GB/T 9124的规定。
4.2 法兰在不同温度下的最大无冲击工作压力应符合GB/T 9124—20 00附录A（标准的附录）的规定。
4.3 法兰的焊接接头型式和坡口尺寸应符合GB/T 9124—2000附录B （提示的附录）的规定。
5 标记5.1 法兰应按公称通径、公称压力、密封面型式代号、配用的钢管系列代号（配用米制管代号为“系列Ⅱ”，配用英制管不标记）和标准编号进行标记。
带颈平焊法兰标准
带颈平焊法兰也称为法兰管，是连接法兰和管道，管件和阀门的一种重要的连接方法。
它在化工、石油、天然气、造船、食品等各个领域都被广泛应用。
下面是带颈平焊法兰标准中的相关参考内容：
一、标准简介
带颈平焊法兰标准是国际通用的一种法兰标准，它主要规定了带颈平焊法兰的材料、结构、尺寸、连接形式以及质量要求等方面的内容。
该标准的实施不仅可以保证管道连接的可靠性和安全性，还能提高生产效率和降低生产成本。
二、材料和规格
带颈平焊法兰的制作材料主要包括碳钢、不锈钢、合金钢、钛及其合金等。
在选择材料时，应根据管道使用环境和介质性质进行选择，以保证管道的使用寿命和安全性。
标准规定了带颈平焊法兰的公称压力、公称直径、法兰厚度、螺栓孔数量和螺栓孔直径等尺寸。
其中，公称直径是指法兰的内径大小，公称压力则表示法兰在管道运行过程中所能承受的压力。
三、连接形式
带颈平焊法兰的连接形式分为螺纹连接和焊接连接两种。
其中，焊接连接可以分为平焊和对焊两种形式，每种连接方式的优缺点不同，用户应根据自身需求进行选择。
螺纹连接是将法兰和管道通过螺纹紧固在一起的连接方式，需要使用密封垫片来保证连接的密封性。
该连接方式通常用于中小口径的管道，具有安装方便、拆卸简单的优点。
焊接连接是将法兰和管道通过焊接的方式连接在一起，依据焊缝位置可分平焊和对焊两种形式。
该连接方式的密封性较好，可以避免滤漏、渗漏等现象，适用于高压、大口径的管道。
四、质量要求
标准规定了带颈平焊法兰的加工要求、外观质量、尺寸误差、齿槽形状和角度等方面的质量指标。
在生产过程中，必须严格按照标准规范进行操作，确保产品的质量符合标准要求。
需要注意的是，带颈平焊法兰在生产、储存和使用过程中，应注意防止外力和腐蚀等因素的影响，避免对产品造成损坏。
五、标准适用范围
带颈平焊法兰标准适用于各种化学、石油、船舶、制药、食品等工业领域的管道连接。
同时，该标准被国内外广泛采用，有助于提高产品的质量，加快国内带颈平焊法兰制造业的发展。
总之，带颈平焊法兰标准的出台对于保证管道连接质量和安全
性具有重要意义，也对于各个领域的生产和发展具有巨大的推动作用。
