第2章常用控制电机 优质课件

  • 格式：ppt
  • 大小：695.01 KB
  • 文档页数：41

下载文档原格式

  / 41

合集下载

第2章三相异步电动机控制线路模板ppt课件

第2章三相异步电动机控制线路模板ppt课件
在多处位置设置控制按钮，均能对同一电机实行控制。控制回 路需要设置多套起、停按钮，分别安装在设备的多个操作位置
特 点：
起动按钮的常开触点并联；停止按钮的常闭触点串联。
操作
无论操作哪个启动按钮都可以实现电动机的起动； 操作任意一个停止按钮可以打断自锁电路，使电动机停止运行。
SB1乙
SB1甲
SB2甲
KM
2、工作台前进至终点自动停车； 3、工作台在终点时，启动电机只能反转； 4、工作台后退至原位自动停车； 5、工作台在前进或后退途中均可停车，再 启动后既可进也可退。
实现方法：在生产机械行程的终点和原位安装行程开关
运动过程
按下SB2 工作台正向运行 至终点位置撞开SQ2 电机停车
（反向运行同样分析）
SB2乙
K M
甲地
乙地
SB1甲、SB2甲实现就地控制； SB1乙、SB2乙实现远方控制。
（a）
（b）‍
‍多点控制电路‍
2.2.5 自动循环控制
正程：电动机正转； 逆程：电动机反转。
控制要求：
工作台 B
后退 前进
SQ4 SQ1
床身
工作台 A
SQ2 SQ3
机床工作示意图
1、工作台在原位时，启动电机只能正转；
（1）工作台在原位时： 启动后只能前进，不能后退。 （2）A前进到终点时： 立即后退，退回到原位自动停。
（3）A在途中时： 可停车；再启动时，既可前进也可后退。 （4）A在途中时，若暂时停电，复电时，A不会自行运动。 （5）A在途中若受阻，在一定时间内电机应自行断电而停车。
基本电路的结构特点： 1. 自锁——接触器常开触点与按钮常开触点相并联。 2. 互锁——两个接触器的常闭触点串联在对方线圈的电路

《常用控制电机》课件

《常用控制电机》课件
《常用控制电机》课件
• 引言 • 控制电机的基本原理 • 常用控制电机的介绍 • 控制电机的驱动与控制技术 • 控制电机的应用实例 • 控制电机的发展趋势与未来展望
01 引言
课程背景
控制电机在工业自动化领域中的应用 日益广泛，掌握常用控制电机的知识 和技能对于从事自动化相关工作的技 术人员来说至关重要。
直流电机
01
直流电机是一种将直流电能转换 成机械能的电机，其工作原理基 于安培力定律和弗莱明左手定则 。
02
直流电机具有调速性能好、启动 转矩较大等优点，广泛应用于电 动车、船舶、航空等领域。
交流电机
交流电机是一种将交流电能转换成机械能的电机，其工作 原理基于法拉第电磁感应定律。
交流电机通常分为异步电机和同步电机两大类，其中异步 电机应用广泛，具有结构简单、价格便宜、维护方便等优 点。交流电机在工业自动化、电力系统中应用广泛。
常用于开环控制系统。
步进电机按照相数可以分为单相 、两相和三相等类型，其步进角 度和步进分辨率较高，但低速时
易出现共振和失步现象。
步进电机广泛应用于数控机床、 机器人、打印机等自动化设备中
。
伺服电机
伺服电机是一种将输入的电信号转换成角位移或线位移的电 机，通常用于闭环控制系统。
伺服电机具有高精度、快速响应、低速稳定性好等优点，广 泛应用于各种需要精确控制的场合，如数控机床、机器人、 电子设备等。
家用电器中的应用
1 2
家用电器的发展趋势
随着人们生活水平的提高，家用电器正朝着智能 化、节能化、人性化的方向发展。
控制电机在家用电器中的应用
控制电机在家用电器中广泛应用，如空调、冰箱 、洗衣机等，用于实现各种功能和动作。

《控制电机》 (2)幻灯片

《控制电机》 (2)幻灯片

2.磁阻式电磁减速同步电动机
▪ 1)构造特点 ▪ 园环形的定子装有三相或单
相供电的绕组,转子为园盘 形,不嵌绕组;转子齿数大于 定子齿数. ▪ 2)工作原理 ▪ 磁力线总是使经过的磁路磁 阻最小,磁阻转矩使转子朝 着磁导最大的方向转动.
▪ 是常用的一种低速电动机.
6.5 测速发电机
测速发电机将转速转变为电压信号,广泛用于速度和位置控制系统中.
▪ 转子构造示意图见以下图.
▪ 2)工作原理
▪ 负载不能超过一定限度, 否那么电动机可能“失 步〞.
3)永磁式同步电动机的起动方法
▪ (1)起动困难的原因
▪ 转子具有惯性,跟不上定子 旋转磁场的转动,转子转不 起来.
▪ (2)起动方法
▪ 在转子上装有起动用的 鼠笼式绕组,采用异步起 动方法,将转子拉入同步.
6.7 直线电动机
直线电动机是将电能转换为直线运动的伺服驱动元件
▪ 1.直线异步电动机的构 造
▪ 将旋转式异步电动机的 定子,转子园周沿径向切 开,展成平面.
▪ 定子为一次侧,一般比较 短;转子为二次侧,一般 比较长.
▪ 平板型直线电动机示意 图如右图.
2.直线异步电动机的工作原理
v2f(1S)
▪ (2)应用:雷达天线的旋转控制;飞机驾驶盘的控制;流体阀门开 关控制,
应用方框图
6.2 直流伺服电动机
▪ 1.根本构造:与普通他激 直流电动机一样.(有换 向器)
▪ 2.分类:电磁式(他激式);
▪
永磁式,
▪ 3.电气原理图:如右图. 其中(a)为电磁式(b)为 永磁式.
▪ 4.参数:输出功率1600W.
▪ 伺服电动机的特点: ▪ 可以控制,控制功率小,可靠性高; ▪ 调速范围广; ▪ 转子惯量小,能迅速起动,停顿.

《常用控制电机》课件2

《常用控制电机》课件2
低碳排放
控制电机的发展应注重低碳排放，通过优化设计、采用清洁能源等 方式降低电机的碳排放。
循环经济
推动电机的再制造和回收利用，实现资源的循环利用，减少对环境的 负面影响。
THANKS
感谢观看
REPORTING
伺服电机
总结词
伺服电机是一种将输入的电信号转换成机械转动的电机，具有快速响应、高精度、高可 靠性等优点。
详细描述
伺服电机通常由定子和转子组成，通过调节输入的电信号来控制电机的转速和方向。伺 服电机具有快速响应的特点，能够在短时间内达到所需的转速和位置，且具有高精度和 高可靠性的优点，因此广泛应用于各种需要高精度控制的场合，如数控机床、机器人等
02
随着工业自动化水平的提高，控 制电机在智能制造、机器人、数 控机床等领域的应用越来越广泛 。
课程目标
01
掌握常用控制电机的原理、结构和工作方式。
02
学习控制电机的选型、安装和维护方法。
03
了解控制电机在工业自动化和智能制造领域的应用 案例和发展趋势。
PART 02
控制电机的基本类型
REPORTING
控制电机的选型与使用注 意事项
REPORTING匹配，以确 保电机正常运行。
电流
电机的额定电流应与电机的工作负载相匹配 ，避免过载或欠载。
功率
电机的额定功率应满足工作负载的要求，以 确保电机能够提供足够的转矩和转速。
转速
电机的额定转速应与工作负载的要求相匹配 ，以满足生产工艺的需求。
智能化控制
随着物联网、人工智能等技术的发展，电机的智 能化控制成为趋势，可以实现远程监控、故障诊 断和自动调整等功能。
集成化设计
通过将电机与其他部件集成，如驱动器、传感器 等，实现更紧凑、高效的系统设计。

控制电机PPT课件

控制电机PPT课件

个独立的电源供电。 I2
I1
放
+
+
U1为励磁电压， U
大 U2 M
U1
U2为电枢电压
器
–
–
直流伺服电动机的接线图
直流伺服电机的
n
机械特性与他励直流电
机相同一样，也可用下
式表示
n
U2
K EΦ

Ra
K E KTΦ 2
T
T
机械特性曲线如图所示。 O 直流伺服电动机的
由机械特性可知：
n=f(T)曲线(U1=常数)
加在控制绕组上的控制电压反相时(保持励 磁电压不变)，由于旋转磁场的旋转方向发生变 化，使电动机转子反转。
交流伺服电动机的特点：在电动机运行时如果 控制电压变为零，电动机立即停转。
交流伺服电动机的机械特性如图所示。
n
o T 不同控制电压下的机械特性曲线
n=f(T), U1=常数
在励磁电压不变的情况下，随着控制电压的 下降，特性曲线下移。在同一负载转矩作用时， 电动机转速随控制电压的下降而均匀减小。
控制电机的种类很多，本章只讨论常用的几种: 伺服电机、测速电机、自整角机、步进电机。 各种控制电机有各自的控制任务： 如: 伺服电动机将电压信号转换为转矩和转速以驱 动控制对象；测速发电机将转速转换为电压，并传 递到 输入端作为反馈信号。步进电动机将脉冲信号 转换为角位移或线位移。
对控制电机的主要要求：动作灵敏、准确、 重量轻、体积小、耗电少、运行可靠等。
RL。但永磁式的定子使用永久磁铁产生磁场，
因而没有励磁线圈；他励式的结构与直流伺服
电机相同，工作时励磁绕组加直流电压U1励磁。
I1
I2
+

电机控制技术-课件

电机控制技术-课件

1.2 电力传动系统运动方程
1.2.1 运动方程 一. 单轴电力拖动系统的运动方程
研究运动方程,以电动机的轴为研究对象，电动机 运行时的轴受力如图示。
电力拖动系统正方向的规定：先规定转速n的正方 向，然后规定电磁转矩的正方向与n的正方向相同， 规定负载转矩的正方向与n的正方向相反。
生产机械转矩分为：摩擦阻力产生的和重力 作用产生的。
（3）恒功率负载：负载转矩与转速成反比。 （4）粘滞摩擦负载：负载转矩与转速成正比。
1.4 电力传动系统的机械特性
第 电动机机械特性：电动机的转速与转矩的关系。
一 电动机四象限运行状态：正向电动状态、反向电
章 动状态，正向制动状态、反向制动状态。
电动机固有机械特性： 电动机人为机械特性：
第II象限 第I象限 正向制动 正向电动
变压器
变电站
楼宇
照明 B
高压输电线
制冷 小型发电机 变压器
M
电力系统简单结构图
H/C 加 热
工厂
1.1 电力传动系统的发展
第 电力传动系统：以电动机为动力源，驱动各种设 一 备及电器的系统，以 完成一定的生产任务。 章 目前，电能的三分之二用于电力传动系统。
电力传动系统的基本结构：
概
述
电源
指令 控制设备
电动机 传动机构 生产机械
1.1 电力传动系统的发展
第 电力传动系统分类： 一 （1）按控制类型：调速系统、位置随动系统。调 章 速系统又分为直流调速和交流调速。
（2）按电动机类型：直流传动系统、交流传动 系统。
概 （3）按机组形式：单台传动系统、多机传动系 述 统。
（4）按运动方式：单向运转不可逆、双向运转 可逆传动系统 （5）按用途形式：主传动系统、辅助传动系统

常用电机控制电路图ppt课件

常用电机控制电路图ppt课件

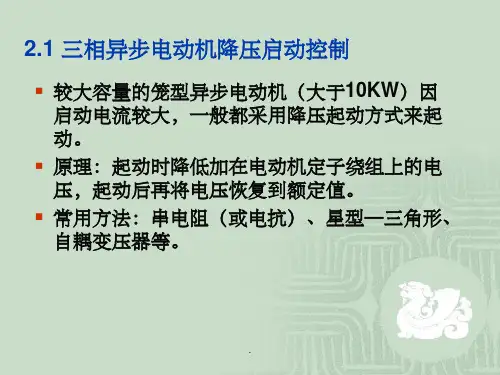

2.1 三相异步电动机降压启动控制
较大容量的笼型异步电动机（大于10KW）因 启动电流较大，一般都采用降压起动方式来起 动。
原理：起动时降低加在电动机定子绕组上的电 压，起动后再将电压恢复到额定值。
常用方法：串电阻（或电抗）、星型—三角形、 自耦变压器等。
.
2.1.1、定子串电阻起动
原理：电动机在起动 时在三相定子绕组中 串接电阻，使电动机 定子绕组电压降低， 起动结束后再将电阻 短接。
.
2.1.3 串自耦变压器启动的控制线路 串自耦变压器降压启动的控制线路如图2-11所示。
这一线路的设计思想和串电阻启动线路基本相同， 也是采用时间继电器完成按时动作，所不同是启 动时串入自耦变压器，启动结束时自动切除。
.
.
2—11定子串自耦变压器降压启动控制线路
串联自耦变压器启动和串电阻启动相比，其优 点是在同样的启动转矩时，对电网的电流冲击
.
双速电动机三相绕组连接图
双速电动机调速控制线路如图2-18所示
.
SB2
KT
KT
KM1
FR SB1
SB2
KT
KT KT
图2-8（b-1） KM1退出而 KT 不退出 KT延时触点 切换带来 KM1、KM2 线圈瞬时断 电，切换过 程带来冲击
KM1 KM2 KT
KM1 KM2 KT
方法：用KM1的常闭触点替代KT延 问题：如果要求切换时确保KM2先
时常开触点。
断开KM1后闭合，图2-8（b-1）是否
KM1
KM4
KT1 KM2 KT2 KM3 KT3 KM4
SB1 SB2 KM1 KM2 KM3 KM4
KT1 K.T2 KT3
(b)电路 之

常用电动机控制电路教学课件

常用电动机控制电路教学课件

控制元件
如继电器、接触器等，用 于控制电动机的启动、停 止和调速。
保护电路
用于保护电动机和控制电 路免受过载、短路等故障 的损害。
电动机控制电路的类型
启动控制电路
控制电动机的启动和停止，如星 形-三角形启动、自耦变压器启动
等。
调速控制电路
控制电动机的速度，如串级调速、 变频调速等。
正反转控制电路
控制电动机的正反转，如接触器互 锁正反转、按钮互锁正反转等。
2023
PART 02
常用电动机控制电路分析
REPORTING
启动控制电路
启动方式分类
直接启动、降压启动
直接启动电路
适用于小容量电动机，简单经济，但启动电流大
降压启动电路
通过降低电压来减小启动电流，常用星-三角启动 和自耦变压器启动
调速控制电路
调速方式分类
变频调速电路
变极调速、变频调速、变转差率调速
防雷击与过电压保护
避雷设施
过电压保护
在建筑物上安装避雷针等避雷设施，以防 止雷击对电动机控制电路造成损坏。
使用过电压保护器等设备，对电动机控制 电路进行过电压保护。
设备接地
定期检查维护
确保电动机控制电路的设备接地良好，以 减少雷击和过电压的影响。
对防雷击与过电压保护设施进行定期检查 和维护，确保其有效性。
性能下降
如发现控制电路的性能下降， 需要对电路进行调整或更换元
件。
2023
PART 04
电动机控制电路的安全与 防护
REPORTING
安全操作规程
操作前检查
确保电源断开，避免在带电状态下进行操作 。
遵循安全流程
按照规定的操作流程进行，避免违规操作。

第2章第六节电力拖动

第2章第六节电力拖动
种类：电磁式、感应式、机械式、双金 属片式、电子式、电动式等。

四、继电器

组成和原理与接触器相似。 励磁电源：交流和直流继电器 常用： 电压继电器、电流继电器、时间继电器
1、电压继电器
特点：线圈并联在电路中，匝数多，导线细 分类：过电压和欠电压
U< Kv
Kv
Kv
U>
Kv
Kv
Kv
欠电压继电器
熔断器保护特性和图形符号
一、短路保护
2、自动空气断路器（空气开关）——兼 有控制和保护功能 正常工作时可作为开关使用，异常情况 下可作为短路和过载保护 当被保护电路出现短路时，电磁脱扣器 动作，使动静触头分开，使之与电源隔 离
二、过载保护


过载——电流超过其额定值 危害——不一定立即损坏，但长时间或 严重过载会产生危害 保护原理——长时间过载或超强度过载 时，利用热效应或电磁效应是保护电器 动作，使之与电源隔离
二、过载保护


2、其它过载保护器 过电流继电器——利用电磁效应实 现过载保护 自动空气断路器（空气开关）
三、失压保护


失压——电源电压降为零 特点及危害——失压时电动机会自动停 车，但电压恢复后会自行起动，易造成 人身和设备的损害 保护原理——失压时电动机回路也当随 之断开。电压恢复后需重新起动才能运 行
三、失压保护

常用保护措施：
1、电压继电器——欠压时自动断开回路 2、接触器本身——欠压时电磁吸力不够， 衔铁在复位弹簧作用下自动脱开，使触 电分离
四、缺相保护



缺相——三相异步电动机任一相断线 危害——单相运行（跑单相），电流增 大电机发热，并会产生振动和噪声 保护原理——和过载保护相同（缺相时 会造成剩余相过载，使相应的热继电器 动作） 常用保护措施： 热继电器（FR）

第二章 电机控制原优品ppt

第二章 电机控制原优品ppt

2、如何用按钮实现电动机单向直接起动控制？
如图1－2所示：单向 直接起动控制电路。 它是在单向点动控制 线路的基础上，在起 动控制按钮QA的两 端并联一只接触器的 常开辅助触头C来实 现的。这个常开触头 称为“自锁”触头。
3、如何用按钮实现电动机的正反转控制？
这种控制电路的缺点是换向运转时，必须先停再起动，操作不方便。
6、电磁起动器（磁力起动器）有何特点？
电磁起动器（又称磁力起动器），是由交流接触器和热 继电器组装在铁壳内，与控制按钮配套使用的起动器。 用以对笼型电动机作直接起动或正反转控制。按控制电 动机运转方向可分为可逆磁力起动器和不可逆磁力起动 器两种；按其外形的防护形式又 分为开启式和保护式 两种；按有无热继电器又可分为有热保护和无热保护两 种。电磁起动器中的的热继电器起过载保护作用。接触 器兼起欠压和失压保护作用。配以带熔丝的闸刀开关作 隔离开关后，又有了短路保护。如果配的热继电器带有 断相保护装置，则电磁起动器还起断相保护作用。这样， 电磁起动器就有了较完善的保护功能。
7、什么是电阻降压起动和电抗降压起动？起动 原理是什么？采用什么起动设备？
这种起动方法是当笼型电动机起动时，在 定子电路与电源之间串联电阻器或电抗器， 在电阻或电抗上产生一定的电压降，使定 子绕组承受的电压小于额定电压（即降压 起动），待电动机转速达到或接近额定转 速时，短路电阻器使电源额定电压直接施 加在定子绕组上运行（即全压运行）。电 路原理如图1－7所示：三相单投形状2K 先断开，电阻器（或电抗器）便串入定子 电路与电源之间。这时开关1K闭合，便实 现定子电路串电阻器（或电抗器）降压起 动。待起动完毕，立即将开关2K闭合，短 路掉电阻器（或电抗器），进入全压运行。
再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

由此，对某台具体的变压器而言，f及N1均为常数，因 此当加在变压器上的交流电压有效值U1恒定时，则变压器铁 心中的磁通Φ m基本保持不变。
三、变压器空载运行时的电动势平衡方程式和电压比
一次绕组电动势平衡方程式
若不计一次绕组中的阻抗，则外加电压几乎全部用来平
衡反电动势：


U1 E1
二次绕组的端电压等于其感应电动势：
SN=UN1IN= UN2IN2 2．额定电压U1N和U2N
（1）UN1为一次侧绕组额定电压 （2）UN2为二次绕组额定电压 3．额定电流IN1和IN2 （1）IN1是一次绕组的额定电流； （2）IN2是二次绕组的额定电流。 4．额定频率f
我国规定的标准工业用电频率为50HZ
第二节 单相变压器的空载运行
四、变压器的运行特性 1．变压器运行特性主要有：（1）外特性（2）效率特性。 2．运行的主要指标为：（1）电压变化率（2）效率 （一）变压器的外特性和电压变化率
1．变压器的外特性： 是指在一次绕组加额定电压，负载功率因数cosφ2为额定 值 时 ， 二 次 绕 组 端 电 压 U2 随 负 载 电 流 I2 的 变 化 关 系 ， 即 U2=f(I2) 曲线，如下图所示。 在纯电阻负载时，电压变化较小；为感性负载时，电压 变化较大；而在容性负载时，端电压可能出现随负载电流的 增加反而上升，如下图中曲线3所示。


I1 (N2 N1). I2
二、变压器负载运行时的基本方程式
（一）磁通势平衡方程式
1．变压器负载运行时磁通势平衡方程式为


F1 F2 F10



I1 N1 I 2 N2 I10 N1
2．电流平衡方程式为
忽略I10时，一、二次绕组电流有效值关系为 I1=I2/k
三、变压器的作用 通过对变压器负载运行的分析，可以清楚地看出变
第一节 变压器基本工作原理和结构
一、变压器的基本工作原理
二次绕组（也称副绕组或次级绕组）：接负载，其匝 数为N2
一次绕组（也称原绕组或初级绕组）：接交流电源， 其匝数为Nl；
一、二次绕组中其感应电动势瞬时值分别为
二、变压器的应用与分类 1、变压器的应用 变压器能够变换交变电压、变换交变电流、变换阻抗的作
变压器一次绕组的匝数Nl与二次绕组匝数N2之比称为变压 器的电压比k，即
当N2＞N1时，k＜1，则U2＞U1，为升压变压器；若N2＜N1， k＞1，则U2＜U1，为降压变压器。若改变电压比k，即改变 一次或二次绕组匝数，则可达到改变二次绕组输出电压时目 的。
四、空载电流和空载损耗

变压器空载运Leabharlann 时，空载电流 I 10 分解成两部分：
用 2、变压器的种类很多，按用途不同主要分为：
1）电力变压器：供输配电系统中升压或降压用。 2）特殊变压器：如电炉变压器、电焊变压器 3）仪用互感器：如电压互感器与电流互感器。 4）试验变压器：高压试验用。 5）控制用变压器：控制线路中使用。 6）调压器：用来调节电压。 三、电力变压器的基本结构 （一）铁心、（二）绕组 、（三）绝缘套管 、（四）油箱
一、空载运行时各物理量正方向的规定 图中标出各电压、电流、磁通、感应电动势的正方向
正弦量的正方向通常规定如下： 1）电源电压正方向与其电流正方向采用关联方向，即两者
正方向一致。 2）绕组电流产生的磁通势所建立的磁通，这二者的正方向
符合右手螺旋定则。 3）由交变磁通φ 产生的感应电动势，二者的正方向符合右
油箱上，实现带电的变压器绕组引出线与接地的油箱之间的 绝缘。 4.油箱及其附件
油箱安装变压器的铁心与绕组。变压器油起绝缘和冷却 作用。电力变压器附件还有安全气道、测温装置、分接开关、 吸湿器与油表等。
四、电力变压器的额定值与主要系列
1．额定容量SN （1）单相变压器的额定容量为
SN=UN1IN1=UN2IN2 （2）三相变压器的容量为
第二章 变 压 器
本章以一般用途的电力变压器为主要研究对象，着重 分析单相变压器的工作原理、基本结构和运行情况，对其 他用途的变压器作简单介绍。以期掌握变压器变电压、变 电流、变阻抗的原理，理解变压器铭牌数据含义；学会正 确使用各种变压器。 1．变压器：是一种静止的电气设备。它是根据电磁感应的 原理，将某一等级的交流电压和电流转换成同频率的另一 等级电压和电流的设备。 2．作用：变换交流电压、变换交流电流和变换阻抗。
压器具有变电压、变电流、变阻抗的作用。 （一）变换电压
U1/U2≈E1/E2=k=N1/N2 （二）变换电流 I1/I2≈N2/N1=1/k （三）变换阻抗
上式表明，经变压器把负载 Z L 阻抗变换为 Z L' 。通 过选择合适的电压比k，可把实际负载阻抗变换为所需的 阻抗值，这就是变压器的变换阻抗作用。
手螺旋定则，即它的正方向与产生该磁通的电流正方向一致。 由上述规定，在图中标出各电压、电流、磁通、感应电动势的
正方向如图中所示。
二、感应电动势与漏磁电动势 (一)、感应电动势 若主磁通，φ =Φ msinω t，则一、二次绕组感应电 动势瞬时值为：
一、二次绕组感应电动势有效值为： E1=4.44fN1Φ m E2=4.44fN2Φ m
及附件
1.铁心 铁心是变压器的磁路部分，是绕组的支撑骨架。铁心
由心柱和磁轭两部分组成，铁心用厚度为0.35mm，表面涂 有绝缘漆的热轧硅钢片或冷轧硅钢片叠装而成。 2.绕组
绕组是变压器的电路部分，常用绝缘铜线或铝线绕制而 成。工作电压高的绕组称为高压绕组，工作电压低的绕组称 为低压统组。
3.绝缘套管 绝缘套管是变压器绕组的引出装置，将其装在变压器的
2．电压变化率
（二）变压器的效率特性 变压器的效率特性：是指负载功率因数cosφ2不变的
1．为无功分量，用来建立磁场，起励磁作用，其与主 磁通同相位；
2．为有功分量，用来供给变压器铁心损耗，其相位超 前主磁通约900。即
第三节 单相变压器的负载运行
变压器的负载运行：是指变压器在一次绕组加上额定正弦 交流电压，二次绕组接负载ZL的情况下的运行状态，如图所 示。
一、负载运行时的各物理量 负载运行时一、二次电流关系
