通信原理课程设计基于MATLAB的二进制数字系统的调制(包括2ask_2fsk_2psk_2dpsk)

课程设计(论文)说明书题目：二进制数字调制系统的实现院（系）：信息与通信学院专业：通信工程摘要MATLAB 是美国MathWorks公司出品的商业数学软件，用于算法开发、数据可视化、数据分析以及数值计算的高级技术计算语言和交互式环境，主要包括MATLAB和SIMULINK两大部分。

论文中介绍了《通信原理》课程中数字频带传输系统的工作原理，并用MATLAB软件编写M文件实现产生数字基带信号及对其进行四种方式的调制、解调的系统仿真。

关键词：数字频带传输系统；MATLAB软件；数字调制目录引言 (1)1 MATLAB简介 (1)2 二进制数字调制系统的原理及实现 (2)2.1 二进制振幅键控 (2)2.1.1ASK调制原理 (2)2.1.2ASK解调原理 (3)2.1.3仿真结果及分析 (4)2.2 二进制移频键控 (4)2.2.1FSK调制原理 (5)2.2.2FSK解调原理 (6)2.2.3仿真结果及分析 (6)2.3 二进制相移键控 (8)2.3.1PSK调制原理 (8)2.3.2PSK解调原理 (9)2.3.3仿真结果及分析 (9)2.4 二进制差分相移键控 (10)2.4.1DPSK调制原理 (11)2.4.2DPSK解调原理 (11)2.4.3仿真结果及分析 (12)3 心得体会 (13)辞 (15)参考文献 (16)附录 (17)引言通信就是克服距离上的障碍，从一地向另一地传递和交换消息。

消息有模拟消息（如语音、图像等）以及数字消息（如数据、文字等）之分。

所有消息必须在转换成电信号（通常简称为信号）后才能在通信系统中传输。

相应的信号可分为模拟信号和数字信号，模拟信号的自变量可以是连续的或离散的，但幅度是连续的，如机、电视摄像机输出的信号就是模拟信号。

数字信号的自变量可以是连续的或离散的，但幅度是离散的，如电船传机、计算机等各种数字终端设备输出的信号就是数字信号。

通信系统可分为数字通信系统和模拟通信系统。

江西农业大学
通信原理课程设计报告
题目基于Matlab的相移键控仿真设计专业电子信息工程
学生姓名曾凡文
学号 ********
二 0 一五年六月
基于Matlab的2PSK,2DPSK仿真
摘要：现代通信系统要求通信距离远、通信容量大、传输质量好，作为其关键技术之一的调制技术一直是研究的一个重要方向。

本设计主要叙述了数字信号的调制方式，介绍了2PSK数字调制方式的基本原理，功率谱密度，并运用MATLAB软件对数字调制方式2PSK进行了编程仿真实现,在MATLAB平台上建立2PSK和2DPSK调制技术的仿真模型。

进一步学习了MATLAB编程软件，将MATLAB与通信系统中数字调制知识联系起来，为以后在通信领域学习和研究打下了基础在计算机上，运用MATLAB软件来实现对数字信号调制技术的仿真。

课程设计目的：通过课程设计，巩固已学过的*****知识，加深对其理解和应用，学会应用Matlab Simulink工具对通信系统仿真。

关键词：数字调制与解调；MATLAB；2PSK；2DPSK；
第1章 基本工作原理
1.1 2PSK 原理
1.1.1 2PSK 基本原理
二进制移相键控，简记为2PSK 或BPSK 。

2PSK 信号码元的“0”和“1”分别用两个不同的初始相位“0”和“ ”来表示，而其振幅和频率保持不变.因此，2PSK 信号的时域表达式为:
(t)=Acos
t+)
其中，表示第n 个符号的绝对相位： =
因此，上式可以改写为:
这种以载波的不同相位直接表示相应二进制数字信号的调制方式,称为二进制移相键控方式。

二进制移相键控信号的典型时间波形如图1-1。

11
010s T。

通讯系统原理课程设计设计题目：2FSK调制与解调系统设计与仿真姓名:院（系）：专业：指导老师：日期：2FSK调制与解调系统设计与仿真指导教师摘要：本文主要是利用MATLAB7.0来实现2FSK 数字调制系统解调器的设计。

该设计模块包含信源调制、发送滤波器模块、信道、接受滤波器模块、解调以及信宿，并未各个模块进行相应的参数设置。

在此基础上熟悉MATLAB的功能及操作，最后通过观察仿真图形进行波形分析及系统的性能评价。

关键词：2FSK MATLAB 调制解调引言：2FSK信号的产生方法主要有两种：一种是调频法，一种是开关法。

这两种方法产生的2FSK信号的波形基本相同，只有一点差异，即由调频器产生的2FSK信号在相邻码元之间的相位是连续的，而开关法产生的2FSK信号则分别由两个独立的频率源产生两个不同频率的信号，故相邻码元之间的相位不一定是连续的。

本设计采用后者--开关法。

2FSK信号的接收也分为相干和非相干接收两种，非相干接收方法不止一种，它们都不利用信号的相位信息。

故本设计采用相干解调法。

1 设计任务与要求1.1 设计要求（1）学习使用计算机建立通信系统仿真模型的基本方法及基本技能，学会利用仿真的手段对于实用通讯系统的基本理论、基本算法进行实际验证；（2）学习现有流行通信系统仿真软件MATLAB7.0的基本实用方法，学会使用这软件解决实际系统出现的问题；（3）通过系统仿真加深对通信课程理论的理解，拓展知识面，激发学习和研究的兴趣；（4）用MATLAB7.0设计一种2FSK数字调制解调系统；1.2设计任务根据课程设计的设计题目实现某种数字传输系统，具体要求如下；（1）信源：产生二进制随机比特流，数字基带信号采用单极性数字信号、矩形波数字基带信号波形；（2）调制：采用二进制频移键控（2FSK）对数字基带信号进行调制，使用键控法产生2FSK 信号；（3）信道：属于加性高斯信道；（4）解调：采用相干解调；（5）性能分析：仿真出该数字传输系统的性能指标，即该系统的误码率，并画出SNR（信噪比）和误码率的曲线图；2方案设计与论证频移键控是利用载波的频率来传递数字信号，在2FSK中，载波的频率随着二进制基带信号在f1和f2两个频率点间变化，频移键控是利用载波的频移变化来传递数字信息的。

基于MATLAB的⼆进制移相键控（2PSK）调制与解调课程设计任务书课程设计任务书题⽬：信号分析处理课程设计－基于MATLAB的⼆进制移相键控（2PSK）调制与解调分析初始条件：1.Matlab6.5以上版本软件；2.先修课程：通信原理等；要求完成的主要任务：（包括课程设计⼯作量及其技术要求，以及说明书撰写等具体要求）1、利⽤MATLAB中的simulink⼯具箱中的模块进⾏⼆进制移相键控（2PSK）调制与解调，观察波形变化；2、画出程序设计框图，编写程序代码，上机运⾏调试程序，记录实验结果（含计算结果和图表等），并对实验结果进⾏分析和总结；3、课程设计说明书按学校统⼀规范来撰写，具体包括：⑴⽬录；⑵理论分析；⑶程序设计；⑷程序运⾏结果及图表分析和总结；⑸课程设计的⼼得体会（⾄少800字，必须⼿写。

）；⑹参考⽂献（不少于5篇）。

时间安排：周⼀、周⼆查阅资料，了解设计内容；周三、周四程序设计，上机调试程序；周五、整理实验结果，撰写课程设计说明书。

指导教师签名：年⽉⽇系主任（或责任教师）签名：年⽉⽇⽬录1 理论分析 (1)1.1基础知识 (1)1.2⼆进制相移键控基本原理 (1)1.3⼆进制相移键控调制 (2)1.4⼆进制相移键控解调 (4)2 程序设计与仿真模型建⽴ (6)2.1设计与仿真基础 (6)2.2程序设计实现 (7)2.3 Simulink仿真模型建⽴ (12)3 程序运⾏结果与仿真结果 (19)3.1程序运⾏结果与分析 (19)3.2 Simulink仿真结果与分析 (20)4 ⼼得体会 (22)参考⽂献 (24)1 理论分析1.1基础知识数字信号的传输⽅式分为基带传输和带通传输。

然⽽，实际中的⼤多数信道（如⽆线信道）因具有带通特性⽽不能直接传送基带信号，这是因为数字基带信号往往具有丰富的低频分量。

为了使数字信号在带通信道中传输，必须⽤数字基带信号对载波进⾏调制，以使信号与信道的特性相匹配。

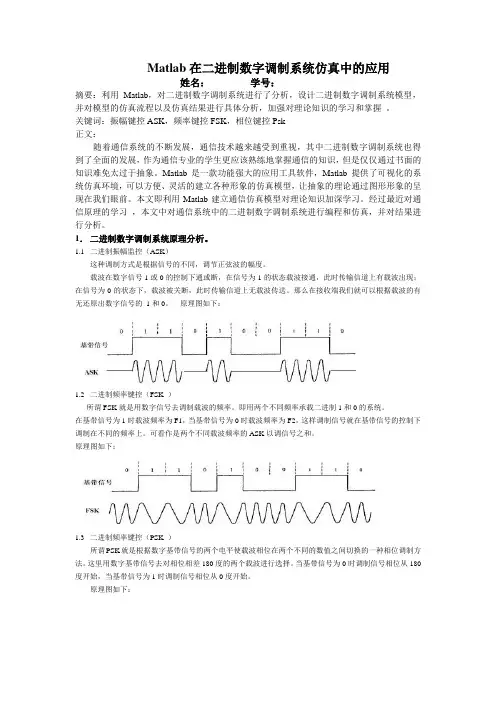

Matlab在二进制数字调制系统仿真中的应用姓名：学号：摘要：利用Matlab，对二进制数字调制系统进行了分析，设计二进制数字调制系统模型，并对模型的仿真流程以及仿真结果进行具体分析，加强对理论知识的学习和掌握。

关键词：振幅键控ASK，频率键控FSK，相位键控Psk正文：随着通信系统的不断发展，通信技术越来越受到重视，其中二进制数字调制系统也得到了全面的发展，作为通信专业的学生更应该熟练地掌握通信的知识，但是仅仅通过书面的知识难免太过于抽象。

Matlab是一款功能强大的应用工具软件，Matlab提供了可视化的系统仿真环境，可以方便、灵活的建立各种形象的仿真模型，让抽象的理论通过图形形象的呈现在我们眼前。

本文即利用Matlab建立通信仿真模型对理论知识加深学习。

经过最近对通信原理的学习，本文中对通信系统中的二进制数字调制系统进行编程和仿真，并对结果进行分析。

1．二进制数字调制系统原理分析。

1.1二进制振幅监控（ASK）这种调制方式是根据信号的不同，调节正弦波的幅度。

载波在数字信号1或0的控制下通或断，在信号为1的状态载波接通，此时传输信道上有载波出现；在信号为0的状态下，载波被关断，此时传输信道上无载波传送。

那么在接收端我们就可以根据载波的有无还原出数字信号的1和0。

原理图如下：1.2二进制频率键控（FSK ）所谓FSK就是用数字信号去调制载波的频率。

即用两个不同频率承载二进制1和0的系统。

在基带信号为1时载波频率为F1，当基带信号为0时载波频率为F2，这样调制信号就在基带信号的控制下调制在不同的频率上。

可看作是两个不同载波频率的ASK以调信号之和。

原理图如下：1.3二进制频率键控（PSK ）所谓PSK就是根据数字基带信号的两个电平使载波相位在两个不同的数值之间切换的一种相位调制方法。

这里用数字基带信号去对相位相差180度的两个载波进行选择。

当基带信号为0时调制信号相位从180度开始，当基带信号为1时调制信号相位从0度开始。

基于matlab的通信原理课程设计标题：基于MATLAB的通信原理课程设计引言：在现代信息社会中，通信原理是计算机、通信和电子工程等领域中必不可少的基础学科。

为了更好地理解和应用通信原理的相关知识，本文将介绍一种基于MATLAB的通信原理课程设计，旨在通过实际操作加深对通信原理的理解和应用。

第一部分：通信原理的基础知识在这一部分中，我们将简要介绍通信原理中的基础知识，包括信号与系统、调制与解调、多路复用等内容。

通过对这些知识点的介绍，读者将对通信原理的基本原理有一个清晰的认识。

第二部分：MATLAB在通信原理中的应用在这一部分中，我们将介绍如何使用MATLAB来实现通信原理中的相关内容。

具体包括MATLAB中信号与系统的建模和仿真、调制与解调算法的实现以及多路复用技术的模拟等。

通过这些实例，读者将学会如何使用MATLAB来进行通信原理的实际操作，并将理论与实践相结合。

第三部分：基于MATLAB的通信原理课程设计在这一部分中，我们将详细介绍一个基于MATLAB的通信原理课程设计的步骤和内容。

我们将选择一个特定的通信原理主题，例如调制与解调、信道编码等，并明确课程设计的目标和要求。

接下来，我们将介绍如何利用MATLAB对所选主题进行建模和仿真，以及如何设计实验来验证理论和算法。

我们将提供一些常见问题的解答和示例，以帮助读者更好地完成该课程设计。

第四部分：总结与回顾在这一部分中，我们将对整个文章进行总结和回顾。

我们将重点强调通信原理课程设计的重要性，以及基于MATLAB的实践操作对于加深对通信原理的理解和应用的作用。

我们将强调课程设计过程中遇到的挑战和解决方案，以及对课程设计结果的分析和评估。

观点和理解：基于MATLAB的通信原理课程设计是一种非常有效的教学方法。

它不仅让学生能够在实际操作中加深对通信原理的理解和应用，而且能够培养学生的研究和问题解决能力。

通过该课程设计，学生将学会如何利用MATLAB进行模拟和仿真，并掌握通信原理中的关键算法和技术。

通信原理A课程设计报告题目：基于MATLAB的2PSK和2FSK调制仿真院系：自动化与信息工程学院专业：通信工程班级：学号：姓名：指导教师：职称：讲师2012年12月24日－2012年12月28日一、设计任务编写2PSK和2FSK调制程序，任意给定一组二进制数，计算经过这两种调制方式的输出信号。

程序书写要规范，加必要的注释；经过程序运行的调制信号波形要与理论计算出的波形一致。

分步实施：1 ）熟悉2PSK和2FSK调制原理；2 ）编写2PSK和2FSK调制程序；3 ）画出原信号和调制信号的波形图。

课程设计的最后成果是提交一份实验报告，内容包括：1)2PSK和2FSK调制原理；对给定信号画出理论调制波形；2)程序设计思想，画出流程图；3)源程序代码（需打印）；4)测试结果（需打印）和理论计算结果对比是否一致；5)小结。

六、参考文献【1】冯象初,甘小冰. 数值泛函与小波理论西安：西安电子科技大学出版社,2003.5【2】樊昌信,曹丽娜. 通信原理（第六版）北京：国防工业出版社, 2010.6【3】罗建军，扬琦.精讲多练MATLAB（第2版）西安：西安交通大学出版社，2009.7附录：源程序代码clear allclose alli=10; %基带信号码元数j=5000;a=round(rand(1,i)); %产生随机序列t=linspace(0,5,j);f1=4; %2FSK载波1频率 2PSK载波频率f2=8; %2FSK载波2频率fm=i/5; %基带信号频率%%%%%%%%%%产生基带信号st1=t;for n=1:10if a(n)<1;for m=j/i*(n-1)+1:j/i*nst1(m)=0;endelsefor m=j/i*(n-1)+1:j/i*nst1(m)=1;endend如有你有帮助，请购买下载，谢谢！endfigure(1);subplot(311);plot(t,st1);title('基带信号st1');axis([0,5,-1,2]);%%%%%%%%%%基带信号求反st2=t;for n=1:j;if st1(n)>=1;st2(n)=0;elsest2(n)=1;endend;%%%%%%%%%%构成双极性码st3=st1-st2;%%%%%%%%%%载波信号s1=sin(2*pi*f1*t)s2=sin(2*pi*f2*t)%subplot(312),plot(s1);%title('载波信号s1');%subplot(313),plot(s2);%title('载波信号s2');%%%%%%%%%%%调制%figure(2);F1=st1.*s1; %加入载波1 (2FSK)F2=st2.*s2; %加入载波2 (2FSK)e_fsk=F1+F2;subplot(312);plot(t,e_fsk);title('2FSK调制信号');e_psk=st3.*s1; %加入载波 (2PSK)subplot(313);plot(t,e_psk);title('2PSK调制信号');如有你有帮助，请购买下载，谢谢！四、程序运行结果及分析00.51 1.52 2.53 3.54 4.55-112基带信号st100.51 1.52 2.53 3.54 4.55-112FSK 调制信号00.51 1.52 2.53 3.54 4.55-1012PSK 调制信号。

通信原理matlab课程设计--2ASK、2FSK、2PSK、2DPSK调制解调matlab仿真南昌大学通信原理课程设计报告题目: 2ASK、2FSK、2PSK、2DPSK调制解调matlab仿真姓名：学院：信工学院专业：指导教师：完成日期：2013 年5 月5日一、设计要求课程设计需要运用MATLAB 编程实现2ASK,2FSK,2PSK ，2DPSK 调制解调过程，并且输出其源码，调制后码元以及解调后码元的波形。

二、基本原理二进制数字调制技术原理数字信号的传输方式分为基带传输和带通传输，在实际应用中，大多数信道具有带通特性而不能直接传输基带信号。

为了使数字信号在带通信道中传输，必须使用数字基带信号对载波进行调制，以使信号与信道的特性相匹配。

这种用数字基带信号控制载波，把数字基带信号变换为数字带通信号的过程称为数字调制。

通常使用键控法来实现数字调制，比如对载波的振幅、频率和相位进行键控。

(1)振幅键控是利用载波的幅度变化来传递数字信息,而其频率和相位保持不变，在2ASK 中，载波的幅度只有两种变化状态，分别对应二进制信息‘0’和‘1’。

OOK （通－断键控）是一种常用的二进制振幅键控式模拟调制器法 键控法包络检波法)开关电路2e2e同步检测法(2) 一个2FSK 信号可以看成是两个不同载波的2ASK 信号的叠加。

其解调和解调方法和ASK 差不多。

2FSK 信号的频谱可以看成是f1和f2的两个2ASK 频谱的组合。

2FSK 信号的产生方法采用模拟调频电路来实现：信号在相邻码元之间的相位是连续变化的。

采用键控法来实现：相邻码元之间的相位不一定连续。

2FSK 信号的解调方法相干解调2e FSK2e FSK非相干解调(3) 2PSK 以载波的相位变化作为参考基准的，当基带信号为0时相位相对于初始相位为0， 当基带信号为1时相对于初始相位为180°。

调制器原理方框图如下：检控法2PSK 信号的解调器原理方框图(4) 2DPSK 是利用前后相邻码元的载波相对相位变化传递数字信息，所以又称相对相移键控。

. I一．设计题目：二进制数字调制与解调系统的设计二．主要容：二进制数字调制与解调系统的设计MATLAB及SIMULINK建模环境简介MATLAB 是美国MathWorks公司出品的商业数学软件，用于算法开发、数据可视化、数据分析以及数值计算的高级技术计算语言和交互式环境，主要包括MATLAB和SIMULINK两大部分。

Simulink是MATLAB最重要的组件之一，它提供一个动态系统建模、仿真和综合分析的集成环境。

在该环境中，无需大量书写程序，而只需要通过简单直观的鼠标操作，就可构造出复杂的系统。

Simulink具有适应面广、结构和流程清晰及仿真精细、贴近实际、效率高、灵活等优点，并基于以上优点Simulink已被广泛应用于控制理论和数字信号处理的复杂仿真和设计。

同时有大量的第三方软件和硬件可应用于或被要求应用于Simulink。

Simulink是MATLAB中的一种可视化仿真工具，是一种基于MATLAB的框图设计环境，是实现动态系统建模、仿真和分析的一个软件包，被广泛应用于线性系统、非线性系统、数字控制及数字信号处理的建模和仿真中。

Simulink可以用连续采样时间、离散采样时间或两种混合的采样时间进行建模，它也支持多速率系统，也就是系统中的不同部分具有不同的采样速率。

为了创建动态系统模型，Simulink提供了一个建立模型方块图的图形用户接口(GUI) ，这个创建过程只需单击和拖动鼠标操作就能完成，它提供了一种更快捷、直接明了的方式，而且用户可以立即看到系统的仿真结果。

三．具体要求a．利用所学的《通信原理及应用》的基础知识，设计一个2ASK数字调制器。

完成对2ASK的调制与解调仿真电路设计，并对其仿真结果进行分析。

要求理解2ASK信号的产生，掌握2ASK信号的调制原理和实现方法并画出实现框图。

b．设计一个2FSK数字调制器。

要求给出2FSK的产生原理框图（调频法、键控法）、Matlab仿真调制解调的原理框图，给出信号的频谱图、调制前与解调后数据波形图c．设计一个2PSK数字调制器。

基于matlab移动通信原理课程设计一、课程目标知识目标：1. 学生能够理解移动通信的基本原理，掌握信号传输、调制解调、多址技术等核心概念。

2. 学生能够运用MATLAB软件进行移动通信系统的仿真，分析不同参数对通信性能的影响。

3. 学生能够掌握常见移动通信标准及其特点，如GSM、CDMA、4G/5G等。

技能目标：1. 学生能够运用MATLAB编程实现信号的调制与解调，提高编程实践能力。

2. 学生能够通过移动通信系统的仿真实验，培养实际操作和问题解决能力。

3. 学生能够运用所学知识，设计简单的移动通信方案，提升创新能力。

情感态度价值观目标：1. 学生通过学习移动通信原理，增强对现代通信技术的兴趣，培养积极探索的精神。

2. 学生在团队协作中进行仿真实验，提高沟通与协作能力，培养合作精神。

3. 学生能够关注移动通信技术的发展趋势，认识其在国家经济和社会发展中的重要性，增强社会责任感。

课程性质：本课程为理实一体化课程，结合理论讲解与实践操作，注重培养学生的实际应用能力。

学生特点：学生具备一定的电子信息和通信基础知识，对移动通信有一定了解，但对MATLAB软件操作相对陌生。

教学要求：结合学生特点，注重理论与实践相结合，通过案例教学和分组讨论等形式，提高学生的参与度和实践能力。

同时，注重分层教学，满足不同层次学生的学习需求。

在教学过程中，关注学生的情感态度价值观培养，使学生在掌握专业知识的同时，形成正确的价值观。

二、教学内容1. 移动通信原理概述：包括移动通信的发展历程、系统组成、基本原理等，对应教材第一章内容。

2. 信号传输与调制解调技术：涉及信号传输特性、调制解调原理及其在移动通信中的应用，对应教材第二章。

- 数字调制技术：包括ASK、FSK、PSK、QAM等调制方式。

- 解调技术：包括同步解调、非同步解调等。

3. 多址技术：介绍FDMA、TDMA、CDMA等多址技术原理及其在移动通信系统中的应用，对应教材第三章。

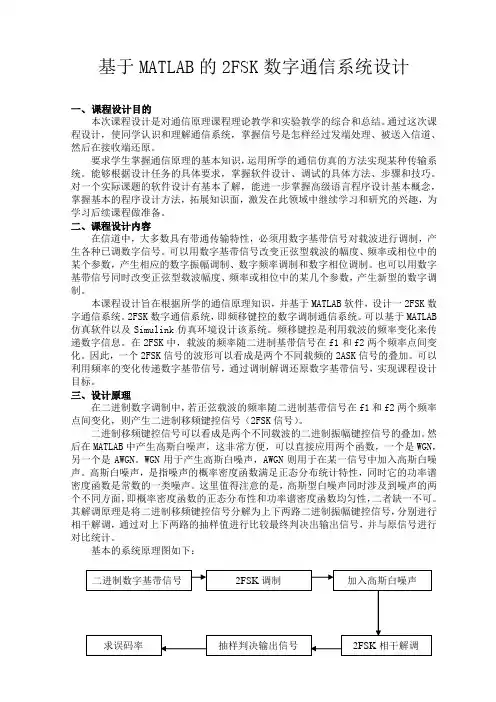

基于MATLAB的2FSK数字通信系统设计一、课程设计目的本次课程设计是对通信原理课程理论教学和实验教学的综合和总结。

通过这次课程设计，使同学认识和理解通信系统，掌握信号是怎样经过发端处理、被送入信道、然后在接收端还原。

要求学生掌握通信原理的基本知识，运用所学的通信仿真的方法实现某种传输系统。

能够根据设计任务的具体要求，掌握软件设计、调试的具体方法、步骤和技巧。

对一个实际课题的软件设计有基本了解，能进一步掌握高级语言程序设计基本概念，掌握基本的程序设计方法，拓展知识面，激发在此领域中继续学习和研究的兴趣，为学习后续课程做准备。

二、课程设计内容在信道中，大多数具有带通传输特性，必须用数字基带信号对载波进行调制，产生各种已调数字信号。

可以用数字基带信号改变正弦型载波的幅度、频率或相位中的某个参数，产生相应的数字振幅调制、数字频率调制和数字相位调制。

也可以用数字基带信号同时改变正弦型载波幅度、频率或相位中的某几个参数，产生新型的数字调制。

本课程设计旨在根据所学的通信原理知识，并基于MATLAB软件，设计一2FSK 数字通信系统。

2FSK数字通信系统，即频移键控的数字调制通信系统。

可以基于MATLAB 仿真软件以及Simulink仿真环境设计该系统。

频移键控是利用载波的频率变化来传递数字信息。

在2FSK中，载波的频率随二进制基带信号在f1和f2两个频率点间变化。

因此，一个2FSK信号的波形可以看成是两个不同载频的2ASK信号的叠加。

可以利用频率的变化传递数字基带信号，通过调制解调还原数字基带信号，实现课程设计目标。

三、设计原理在二进制数字调制中，若正弦载波的频率随二进制基带信号在f1和f2两个频率点间变化，则产生二进制移频键控信号（2FSK信号）。

二进制移频键控信号可以看成是两个不同载波的二进制振幅键控信号的叠加。

然后在MATLAB中产生高斯白噪声，这非常方便，可以直接应用两个函数，一个是WGN，另一个是AWGN。

课程设计(论文)题目名称2FSK调制系统的设计与仿真摘要,,调制原理和解调原理;设计步骤包括了2FSK信号的产生,调制和解调;设计结果及分析则包括了2FSK信号产生,调制和解调每一步的结果分析和用matlab实现上述的结果. 2FSK在中低速数据传输中得到了广泛的应用。

所谓FSK就是用数字信号去调制载波的频率。

关键字:2FSK；载波；调制解调目录第1章课程设计的任务与要求 (1)2FSK简介 (1)课程设计的任务 (1)课程设计的要求 (1)第2章课程设计的研究基础 (1) (1)2FSK调制解调基本原理 (2)第3章2FSK调制解调系统方案设计 (4)方案提出 (4)方案比较 (5)第4章2FSK调制解调系统设计 (6) (6)电路参数的计算及元器件的选择 (7) (7)第5 章2FSK调制解调系统仿真和调试 (8)仿真软件介绍 (8)系统仿真实现 (9)系统测试 (10)数据分析 (11)第6章总结 (13)致谢 (14)参考文献 (15)附录源程序 (16)第1章课程设计的任务与要求2FSK简介数字信号的传输方式分为基带传输和带通传输。

然而，实际中的大多数信道因具有带通特性而不能直接传送基带信号。

为了使数字信号在带通系统中传输，必须用数字基带信号对载波进行调制，以使信号与信道的特性相匹配。

这种用数字基带信号控制载波，把数字基带信号变换为数字带通信号的过程称为数字调制。

在接收端，通过解调器把带通信号还原为数字基带信号的过程称为数字解调。

数字调制的基本方式有三种：振幅键控（ASK）、频移键控（FSK）、相移键控（PSK）。

本文介绍的就是二进制数字频移键控系统（2FSK）。

移频键控（FSK）是数据通信中最常用的一种调制方式。

FSK方法简单，易于实现，并且解调不需要恢复本地载波，可以异步传输，抗噪声和抗衰落性能较强。

缺点是占用频带较宽，频带利用不够经济。

FSK主要应用于低中速数据传输，以及衰落信道和频带较宽的信道中。

青岛农业大学理学与信息科学学院通信原理课程报告设计题目2DPSK调制与解调系统的仿真学生专业班级电子信息工程学生姓名（学号）指导教师完成时间 2009年6月12日实习（设计）地点信息楼1122011年6月12日2DPSK调制与解调系统的仿真一、课程设计目的本次课程设计是对通信原理课程理论教学和实验教学的综合和总结。

通过这次课程设计，使同学认识和理解通信系统，掌握信号是怎样经过发端处理、被送入信道、然后在接收端还原。

要求学生掌握通信原理的基本知识，运用所学的通信仿真的方法实现某种传输系统。

能够根据设计任务的具体要求，掌握软件设计、调试的具体方法、步骤和技巧。

对一个实际课题的软件设计有基本了解，拓展知识面，激发在此领域中继续学习和研究的兴趣，为学习后续课程做准备。

二、课程设计内容设计了差分编码移相键控(2DPSK)调制解调系统的工作流程图,并利用Matlab 软件对该系统的动态进行了模拟仿真。

利用仿真的结果,从基带信号的波形图可以衡量数字信号的传输质量;由系统的输入和输出波形图可以看出,仿真实验良好。

2DPSK调制解调系统的仿真设计,为以后进一步研究基于Matlab的通信实验仿真系统奠定了坚实的基础。

关键词：调制解调差分移相编码仿真设计三、设计原理(1) 2DPSK信号原理1.1 2DPSK信号原理2DPSK方式即是利用前后相邻码元的相对相位值去表示数字信息的一种方式。

现假设用Φ表示本码元初相与前一码元初相之差，并规定：Φ＝0表示0码，Φ＝π表示1码。

则数字信息序列与2DPSK信号的码元相位关系可举例表示如2PSK信号是用载波的不同相位直接去表示相应的数字信号而得出的，在接收端只能采用相干解调，它的时域波形图如图2.1所示。

图1.1 2DPSK 信号在这种绝对移相方式中，发送端是采用某一个相位作为基准，所以在系统接收端也必须采用相同的基准相位。

如果基准相位发生变化，则在接收端回复的信号将与发送的数字信息完全相反。

课程设计课程名称通信原理系别：运算机科学系专业班级：通信一班目录一、设计题目 (3)2、设计原理 (3)3、实现方式 (4)4、设计结果及分析 (7)五、参考文献 (10)Ⅰ.设计题目基于Matlab 的2FSK 调制及仿真Ⅱ.设计原理数字频率调制又称频移键控，记作FSK ；二进制频移键控记作2FSK 。

2FSK 数字调制原理：一、2FSK 信号的产生：2FSK 是利用数字基带信号操纵在波的频率来传送信息。

例如，1码用频率f1来传输，0码用频率f2来传输，而其振幅和初始相位不变。

故其表示式为{)cos()cos(21122)(θωθωϕ++=t A t A FSK t时发送时发送"1""0"式中，假设码元的初始相位别离为1θ和2θ；112f π=ω和222f π=ω为两个不同的码元的角频率；幅度为A 为一常数，表示码元的包络为矩形脉冲。

2FSK 信号的产生方式有两种：（1）模拟法，即用数字基带信号作为调制信号进行调频。

如图1-1（a ）所示。

（2）键控法，用数字基带信号)(t g 及其反)(t g 相别离操纵两个开关门电路，以此对两个载波发生器进行选通。

如图1-1（b ）所示。

这两种方式产生的2FSK 信号的波形大体相同，只有一点不同，即由调频器产生的2FSK 信号在相邻码元之间的相位是持续的，而键控法产生的2FSK 信号，那么别离有两个独立的频率源产生两个不同频率的信号，故相邻码元的相位不必然是持续的。

(a) (b)图1-1 2FSK 信号产生原理图由键控法产生原理可知，一名相位离散的2FSK 信号可看成不同频率交替发送的两个2ASK 信号之和，即)cos(])([)cos(])([)cos(·)()cos()()(221122112θωθωθωθωϕ+-++-=+++=∑∑∞-∞=∞-∞=t nT t g a t nT t g a t t g t t g t n s n n s n FSK其中)(t g 是脉宽为s T 的矩形脉冲表示的NRZ 数字基带信号。

工程信号分析课程设计-基于MATLAB的二进制振幅键控调制(2ASK)与解调分析课程设计任务书学生姓名：专业班级：指导教师：工作单位：题目：工程信号分析处理课程设计－基于MATLAB的二进制振幅键控调制（2ASK）与解调分析初始条件：1.Matlab6.5以上版本软件；2.先修课程：通信原理等；要求完成的主要任务：（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）1、利用MATLAB中的simulink工具箱中的模块进行二进制振幅键控（2ASK）调制与解调，观察波形变化；2、画出程序设计框图，编写程序代码，上机运行调试程序，记录实验结果（含计算结果和图表等），并对实验结果进行分析和总结；3、课程设计说明书按学校统一规范来撰写，具体包括：⑴目录；⑵理论分析；⑶程序设计；⑷程序运行结果及图表分析和总结；⑸课程设计的心得体会（至少800字，必须手写。

）；⑹参考文献（不少于5篇）。

时间安排：周一、周二查阅资料，了解设计内容；周三、周四程序设计，上机调试程序；周五、整理实验结果，撰写课程设计说明书。

指导教师签名：年月日系主任（或责任教师）签名：年月日摘要 (I)1 Simulink简介 (1)1.1 Matlab简介 (1)1.2 Simulink介绍 (1)2 原理介绍 (3)2.1 二进制振幅键控（2ASK）调制原理 (3)2.2二进制振幅键控（2ASK）解调原理 (4)3 Simulink电路设计 (6)3.1 2ASK调制电路设计 (6)3.2 2ASK解调电路设计 (6)4 电路仿真 (9)4.1 2ASK调制电路仿真 (9)4.2 2ASK解调电路仿真 (10)5 课程设计心得体会 ...................................................错误!未定义书签。

参考文献.. (13)致谢 (14)二进制振幅键控（2ASK）是一种常见的数字调制方式，通过振幅的不同来表达0或1。
