铝合金连续铸轧技术

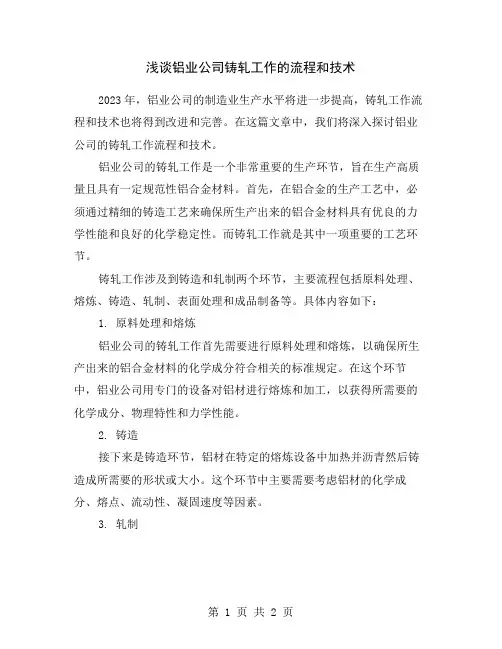

浅谈铝业公司铸轧工作的流程和技术2023年，铝业公司的制造业生产水平将进一步提高，铸轧工作流程和技术也将得到改进和完善。

在这篇文章中，我们将深入探讨铝业公司的铸轧工作流程和技术。

铝业公司的铸轧工作是一个非常重要的生产环节，旨在生产高质量且具有一定规范性铝合金材料。

首先，在铝合金的生产工艺中，必须通过精细的铸造工艺来确保所生产出来的铝合金材料具有优良的力学性能和良好的化学稳定性。

而铸轧工作就是其中一项重要的工艺环节。

铸轧工作涉及到铸造和轧制两个环节，主要流程包括原料处理、熔炼、铸造、轧制、表面处理和成品制备等。

具体内容如下：1. 原料处理和熔炼铝业公司的铸轧工作首先需要进行原料处理和熔炼，以确保所生产出来的铝合金材料的化学成分符合相关的标准规定。

在这个环节中，铝业公司用专门的设备对铝材进行熔炼和加工，以获得所需要的化学成分、物理特性和力学性能。

2. 铸造接下来是铸造环节，铝材在特定的熔炼设备中加热并沥青然后铸造成所需要的形状或大小。

这个环节中主要需要考虑铝材的化学成分、熔点、流动性、凝固速度等因素。

3. 轧制然后是轧制环节。

顾名思义，铝材需要通过轧辊等设备进行轧制，以获得所需要的产品规格和外观要求。

轧制环节中较为关键的是轧制温度和轧制速度，这两个因素将影响铝材的外观和性能特点。

4. 表面处理在铝材被轧制成所需的形状和尺寸之后，需要进行表面处理，主要包括酸洗、氧化、喷雾油、切割等。

这个环节中的表面处理措施的主要目的是增加铝材的抗腐蚀性和美观度，以提高铝材的整体质量。

5. 成品制备最后是成品制备环节，也是铸轧工作的最后一个环节。

在这个环节中，铝材被切割成所需的大小和尺寸。

这个过程不仅需要考虑产品规格和外观，还要考虑整体质量和成本。

综上所述，铝业公司的铸轧工作流程和技术相当复杂和精细，需要用先进设备和管理方法来保证产品质量。

未来，铝业公司的铸轧工作将继续发展和完善，将会更加多样化，并将继续保持其技术和管理领先地位，为行业市场的需求提供优质的铝合金材料。

铝合金连续铸轧和连铸连轧技术合金连续铸轧和连铸连轧技术是21世纪不可缺少的一种关键技术，用于制造高性能。

尽管单位成本很高，但它们仍然受到众多企业的欢迎，因为它们能带来巨大经济效益。

合金连续铸轧是指将铝合金通过连续铸锭精细加工的过程制成型材的技术。

其特点是原料可以持续供应，连续铸锭，可以得到更加细腻的材料，并有更好的机械性能和质量稳定性。

它主要用于制造航空航天、军工、汽车、建筑、医疗、能源、仪器仪表等行业的高性能产品。

铸连轧技术是以连续铸造中经过变形后得到薄带状或型材状原料，接着经过再生精整设备，生产各种精密型材，直接可以用于汽车、军工和航空航天等行业再制造的技术。

合金连续铸轧和连铸连轧技术的最大优势是可以最大化利用原料，节省能源。

此外，原料在生产过程中不需要经过压缩，因此可以避免锻件、锻枝和铸件失效等问题。

此外，该技术采用自动控制技术，可以实现快速、精确和零污染的生产，从而提高产品质量和生产效率。

合金连续铸轧和连铸连轧技术的应用在不断发展，不仅在航空航天、汽车、军工、建筑等行业发挥着重要作用，而且在能源、医疗、仪器仪表等行业的应用也在不断增加。

但随着越来越多的企业转向该技术，铝合金连续铸轧和连铸连轧技术的风险也在增加。

例如，它可能会因设备故障、原料受污染等问题而增加不良产品的产生率。

同时，由于该技术具有高成本、复杂性和受限性，因此需要有较高的技术和财务投资。

为了充分发挥铝合金连续铸轧和连铸连轧技术的优势，提高其应用率，应当在技术、设备管理和经济管理三个方面采取有效的措施。

首先，应完善技术体系，加强技术改造，进一步提高该技术的精确度和效率；其次，应完善设备管理，加强设备的维护和检修，降低故障率；最后，应综合考虑投资成本、产品质量、技术进步等因素，实施合理的财务管理。

上所述，铝合金连续铸轧和连铸连轧技术是21世纪不可缺少的一项关键技术，其应用范围越来越广泛，它在众多行业中发挥着重要的作用。

为了充分利用这项技术的优势，并降低使用的风险，应当采取有效措施进行技术、设备管理和财务管理。

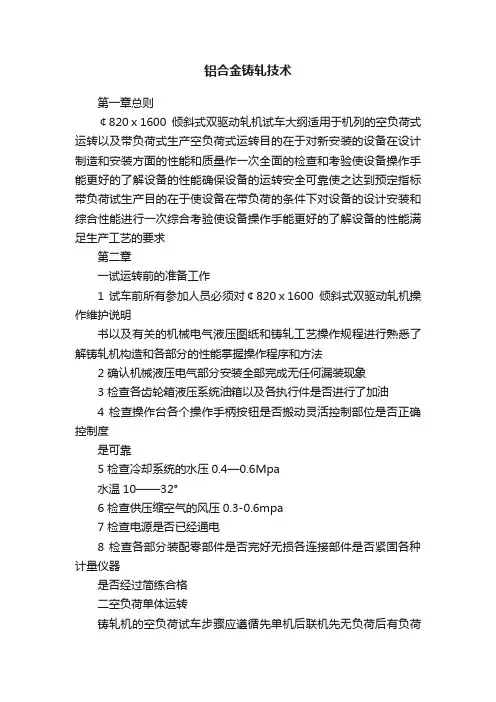

铝合金铸轧技术第一章总则￠820ⅹ1600倾斜式双驱动轧机试车大纲适用于机列的空负荷式运转以及带负荷式生产空负荷式运转目的在于对新安装的设备在设计制造和安装方面的性能和质量作一次全面的检查和考验使设备操作手能更好的了解设备的性能确保设备的运转安全可靠使之达到预定指标带负荷试生产目的在于使设备在带负荷的条件下对设备的设计安装和综合性能进行一次综合考验使设备操作手能更好的了解设备的性能满足生产工艺的要求第二章一试运转前的准备工作1 试车前所有参加人员必须对￠820ⅹ1600倾斜式双驱动轧机操作维护说明书以及有关的机械电气液压图纸和铸轧工艺操作规程进行熟悉了解铸轧机构造和各部分的性能掌握操作程序和方法2 确认机械液压电气部分安装全部完成无任何漏装现象3 检查各齿轮箱液压系统油箱以及各执行件是否进行了加油4 检查操作台各个操作手柄按钮是否搬动灵活控制部位是否正确控制度是可靠5 检查冷却系统的水压0.4—0.6Mpa水温10——32°6 检查供压缩空气的风压0.3-0.6mpa7 检查电源是否已经通电8 检查各部分装配零部件是否完好无损各连接部件是否紧固各种计量仪器是否经过简练合格二空负荷单体运转铸轧机的空负荷试车步骤应遵循先单机后联机先无负荷后有负荷先辅机后主机的原则1主机传动要求达到轧辊升降速度平稳两辊的线速度要一致正反转切换顺利无明显异常噪音电机冷却风机风量以及风向正常运转时间为4小时电机转速为基速2轧辊上下移动畅通无卡阻现象单侧压力调节方便无明显漏油保持时间为30分钟此次数为2次3换辊系统要求轧辊移动到位无卡组现象主传动座于轧辊付锁正常次数2次4火焰喷涂上下喷枪运行平稳单双动可调速工作时间为连续运转30分钟次数2次5导出辊运转灵活无卡组现象6液压平动剪剪刃向上移动到位自动复位正常平移灵活无卡组7导板导板抬起不得超过卷取机钳口落下不得触及地面连续动作5次8推料板推料板运行平稳推反倒位无卡组现象连续动作5次9 送料小车小车行走到位升降平稳10 卷取运转平稳涨缩自如钳口自动定位准确运转时无明显噪音电机冷却风量以及风向正常运转时间为4小时电机转速为基速11 电磁阀动作方向正常无明显泄漏无过热现象压力指示表正常步骤为用螺丝刀将阀芯动作到位无卡组然后无负荷（无油）送电观察动作情况最后送油动作导通次数不低于2次12液压泵站液压泵运转正常无明显杂音低压泵互锁正常高压泵手动自动运转正常邮箱加温系统和温度自动控制系统正常各仪表指示正常系统无明显泄露步骤为打开液压系统全部溢流阀使系统出于泄压状态邮箱加温单开各泵运转正常后系统压力调定值运转时间为4小时13电气系统电源正确指示明了逻辑控制达到设计要求控制符合直流电机运转需要操作台满足设备各种功能的操作控制14铸嘴小车第一步伸出油缸调整左右两侧的升降手轮使铸嘴前边的铁耳中心线大致对准牌坊上的轧制中心线用水平仪放于固定前箱处得加工平台上通过单独调整两个升降机调整好水平升降机的传动比为24 螺距为12mm 也就是手动轮转一圈平台升降0.5mm首先固定好作为指针的副尺水平度调整好后定位垂直方向的钢板尺使副尺的零位对准主尺的中间刻度以后就以它为基准两边同时调整并读数一样就能保证平台永远水平15第二步使控制水平方向距离的两个升降都在伸出位置油缸退回并与伸缩平台左右两个档板接触仔细观察平台与底座间有没有歪斜如果有歪斜可以通过单独后退调整升降几行程得到调整注意调整油缸的油压能保证平台伸缩并能保证升降机于档板间有良好接触就可以了油压太高不便于手轮调整两个手轮同时往后退升降机的传动化为24 螺距7mm 也就是手轮转动一圈平台可以退回0.292mm 一直退到料嘴的工作位置此时料嘴前端的铁耳距轧辊垂直方向中心线100mm 料嘴退回约43mm, 当然具体位置应由实际生产来决定, 此时主要保证料嘴前端的两个铁耳于轧辊间的相对位置一致为以后对嘴子提供基准就可以了平台到达工作位置后首先固定好作为指针的副尺之后定位水平方向的钢板尺使副尺的零位对准主尺的中间刻度以后就拿他作为基准两边同时调整并读数一样就能保证左右两边同时进出并可以记好读数数据便于以后生产方便第一次调整比较麻烦但以后就比较方便了.三空负荷联动运转将铸轧机所有电机同时开动运行运行时间为4小时观察电机运转有无明显噪音电机冷却风量及风向是否正常同时开动液压泵站启动平动剪卷取机主机压上系统在所有需要压力支持的操作同时进行观察液压泵站能否满足需要油路系统是否有泄漏现象各个阀站是否灵活操作台手柄是否控制准确方便及灵活第三章带负荷运转试车——立板一立板前的准备工作、1.1 参加试车立板的所有人员必须熟悉￠820ⅹ1600倾斜式双驱动轧机操作维护说明书和￠820ⅹ1600倾斜式双驱动轧机立板工艺操作规程了解铸轧机的正确操作方法及步骤1.2 参加试车立板的所有维修人员必须熟悉￠820ⅹ1600倾斜式双驱动轧机操作维护说明书以及各个主要部件的工作原理和正确的操作维护方法1.3 按照铝熔炼炉保温炉哄炉工艺进行烘炉并做好相关的记录1.4 对￠820ⅹ1600倾斜式双驱动轧机的轧辊参数进行控制经过适当的磨削控制出适合实际生产要求的轧辊辊型粗糙度圆柱度同心度1.5 熔体浇筑系统的准备（从保温炉流眼口到铸嘴前箱中间含有自动控制装置初过滤除气箱精过滤箱前箱液面控制装置前箱连接流槽等）检查浇注系统连接是否严密特别是衔接处1.6 从铸嘴箱内取出供料嘴根据试车产品的规格按照￠820ⅹ1600倾斜式双驱动轧机供料嘴制作工艺进行加工然后放入哄烤箱内继续以中温进行烘烤保温1.7 将磨削好的轧辊装入主机连接好冷却系统用干净的棉纱清除轧辊表面的油和脏物然后用天燃气对轧辊表面进行中温烘烤预热预热时间为4小时1.8 铝熔体经过熔炼炉的融化成分调整除气以及除渣导入保温炉待精炼后准备铸轧立板1.9 再次检查铸轧机各个部件的运转是否正常2.0 检查铸轧辊导出辊和导向辊的供水系统是否正常2.1 检查火焰喷涂装置系统的运行是否正常检查夹送辊液压剪以及卷取机运转是否正常2.2 准备好试车所有的各种工具材料准备铸轧出板时的工装与工具2.3 对浇注系统进行通天然气微火烘烤二立板1 根据产品规格厚度预设轧制辊缝，从铸嘴烘箱内取出供料嘴前箱迅速检查并修理安装在铸嘴小车耳子装平并顶紧，顶紧分配器前箱等防止漏铝2 启动铸轧机反转以1.5米的速度运行反磨嘴唇5——10分钟，用压缩空气清理干净粉末3 将保温炉的铝液温度控制在780士10°4 启动铸轧机主机以正向运行，使其辊面线速度达到1600左右，用千维毯堵好前箱入口5 关闭轧辊冷却水，并打开静置炉流眼放水，烫流槽及流盘，启动钛丝机。

铝合金哈兹列特连铸连轧工艺发展哈兹列特连铸连轧生产线是美国哈兹列特公司开发、研制成功的。

从第一台商业化的哈兹列特铸机投入使用, 迄今为止全球已有60多台设备分别用于铜、铝、锌的带坯及条坯生产。

哈兹列特双带铸造机哈兹列特铸造机是在双辊式板带铸造机工艺进行改进的基础上发展起来的,获得专利。

这种双带式铸造机的工作原理采用运动铸模,即用两条完全张紧的上下平行运动的环形钢带和两侧同步运行的链式矩形金属挡块形成一副铸造模腔。

带坯宽度的调整是通过变动两侧挡块(活动块链)来实现的, 按照所需宽度将档块隔开构成模腔的侧壁。

冷却采用哈兹列特自身开发的专用技术―高效快速水膜冷却技术。

根据合金品种不同, 铸造速度、带坯铸模的长度也不尽相同。

现一般铸模的标准长度为1900mm, 对高速铸机铸模的长度最大可达2360mm。

现可提供的最大铸造宽度为1930mm。

铝带坯铸坯厚度一般为18~ 19mm。

哈兹列特双带铸造机主要应用自身研发的新技术包括:(1)钢带感应预加热技术。

即在铸造时为防止钢带进入模腔突然发生弯曲和热变形影响带坯的板形质量, 在钢带进入模腔前通过感应加热方式将钢带瞬时加热至150℃,同时将钢带表面的水汽驱除殆尽,避免了水汽对热传输的不良影响;(2)永磁辊式支承钢带技术。

由于钢带接触高温铝液必将产生一定的热变形。

采用Nd-Fe-B复合材料作磁体制成的支承辊有效地消除了钢带受热可能产生的微变形;(3)惰性气体保护技术。

较低压力的惰性气体从陶瓷铸嘴的小孔中喷出注入到铝水与铸模之间的表面, 不仅有效地防止了铝液(铸锭)表面的氧化, 且对热传输速度起到很好的控制作用;(4)钢带(铸模) 表面涂层技术。

采用永久性Matrix型陶瓷涂层工艺将纳米级二氧化硅材料用火焰或等离子喷涂在钢带表面。

此技术可方便脱模, 并可获得最佳的铸坯表面质量。

据报道, 哈兹列特公司为美铝( Alcoa) 公司设计制造的2500mm连铸机也已投入使用, 用于汽车蒙皮带坯的生产。

铝铸轧机工作原理
铝铸轧机是一种用于加工铝合金材料的设备，通过对铝合金材料进行连续轧制，使其在尺寸和表面质量上得到改善和满足特定的要求。

在铝铸轧机的工作过程中，首先将铝合金坯料放置在轧机的进料端口。

通过传输装置，坯料被送入轧机的工作区域。

在工作区域内，由辊子组成的轧辊对铝合金坯料进行连续的轧制。

轧辊分为上辊和下辊，它们之间的间隙可以调整以适应不同材料的厚度和要求。

当铝合金坯料通过轧辊时，上下辊之间的间隙会逐渐减小，从而使铝合金坯料逐渐变薄，达到所需的尺寸。

除了轧辊之外，铝铸轧机还配备了一系列辅助设备，如张力装置、辊缓冲系统和卷收装置。

这些设备在铝合金坯料被轧制的过程中发挥着重要的作用。

张力装置用于控制铝合金坯料在轧机中的张力，确保坯料在轧制过程中保持稳定。

辊缓冲系统通过调整辊子的压力，避免了可能出现的拉伸和压缩应力，以确保轧制出的铝合金材料表面平整且无缺陷。

最后，轧制完成的铝合金材料会由卷收装置卷起，形成卷材。

卷材可以进一步加工或直接用于制造各种铝合金产品。

总的来说，铝铸轧机通过连续轧制的方式对铝合金坯料进行加
工，通过调整轧辊间的间隙和辅助设备的作用，实现对铝合金材料尺寸和表面质量的改善，以满足特定的要求。

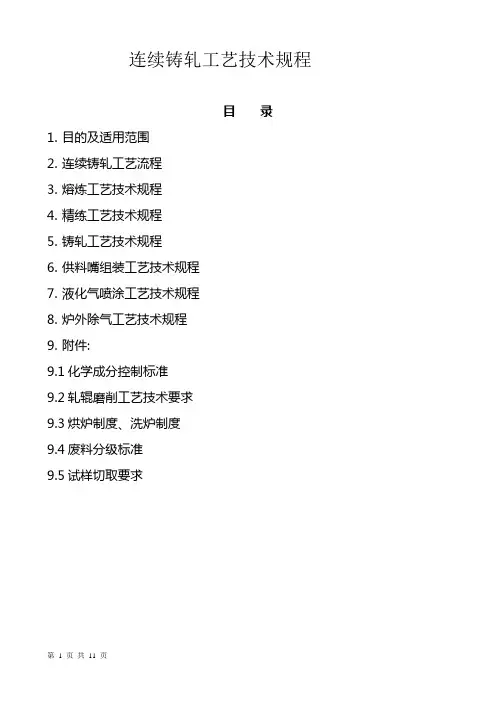

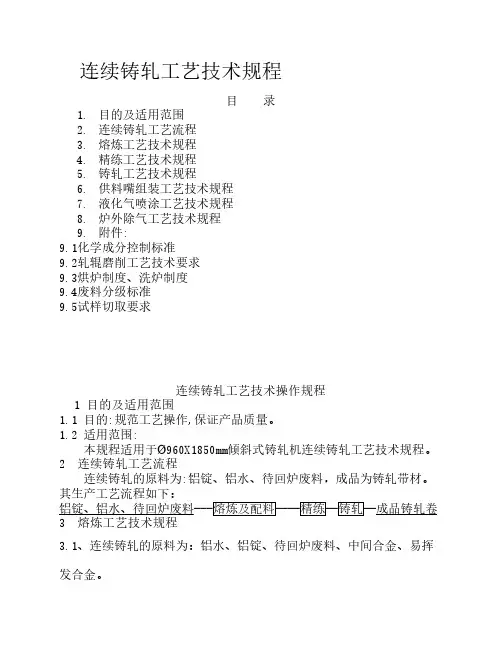

连续铸轧工艺技术规程目录1.目的及适用范围2.连续铸轧工艺流程3.熔炼工艺技术规程4.精练工艺技术规程5.铸轧工艺技术规程6.供料嘴组装工艺技术规程7.液化气喷涂工艺技术规程8.炉外除气工艺技术规程9.附件:9.1化学成分控制标准9.2轧辊磨削工艺技术要求9.3烘炉制度、洗炉制度9.4废料分级标准9.5试样切取要求连续铸轧工艺技术操作规程1目的及适用范围1.1 目的:规范工艺操作,保证产品质量。

1.2 适用范围:本规程适用于Ø960X1850mm倾斜式铸轧机连续铸轧工艺技术规程。

2 连续铸轧工艺流程连续铸轧的原料为:铝锭、铝水、待回炉废料，成品为铸轧带材。

其生产工艺流程如下：铝锭、铝水、待回炉废料---熔炼及配料——精练—铸轧—成品铸轧卷3 熔炼工艺技术规程3.1、连续铸轧的原料为：铝水、铝锭、待回炉废料、中间合金、易挥发合金。

3.2、熔炼炉装炉顺序为：小片料---板片料----难熔难挥发合金---铝水---易挥发合金。

3.3、各种炉料应均匀平坦分布在炉子中央或稍靠近烟道及烧咀大火交叉处，同时不可堵住喷嘴。

3.4、使用电解铝水时必须配入30%～35%的冷料。

3.5、装炉炉料应干净，无油污、无杂质、无水分等。

3.6、按要求进行配料和装炉。

加料要迅速，以尽量减少炉内热量损失，同时计算各种牌号废杂料的化学成分及用量。

3.7、当炉料化平后应立即对熔体进行搅拌，加快固体料熔化速度并向炉内均匀撒入一层覆盖剂，用量为1kg/t.Al.3.8、炉料完全融化完毕后进行取样分析，式样在炉子中间部位舀取，取样勺距炉底约100mm，式样在两个炉门共取两个，进行炉前分析，（最终试样以溜槽中所取为准）如果计算值与试样成份差值大于20%时应重新搅拌取样。

3.9、根据炉前分析结果进行配料，加入合金时要分别在两个炉门向不同位置加入，加入合金时铝液温度不得低于720℃。

3.10、向表面撒一层覆盖剂用量为20 kg，关闭炉门进行保温，准备倒炉。

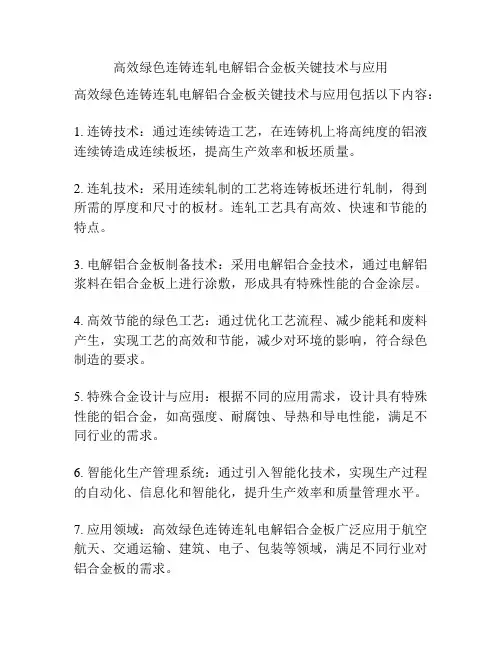

高效绿色连铸连轧电解铝合金板关键技术与应用
高效绿色连铸连轧电解铝合金板关键技术与应用包括以下内容：
1. 连铸技术：通过连续铸造工艺，在连铸机上将高纯度的铝液连续铸造成连续板坯，提高生产效率和板坯质量。

2. 连轧技术：采用连续轧制的工艺将连铸板坯进行轧制，得到所需的厚度和尺寸的板材。

连轧工艺具有高效、快速和节能的特点。

3. 电解铝合金板制备技术：采用电解铝合金技术，通过电解铝浆料在铝合金板上进行涂敷，形成具有特殊性能的合金涂层。

4. 高效节能的绿色工艺：通过优化工艺流程、减少能耗和废料产生，实现工艺的高效和节能，减少对环境的影响，符合绿色制造的要求。

5. 特殊合金设计与应用：根据不同的应用需求，设计具有特殊性能的铝合金，如高强度、耐腐蚀、导热和导电性能，满足不同行业的需求。

6. 智能化生产管理系统：通过引入智能化技术，实现生产过程的自动化、信息化和智能化，提升生产效率和质量管理水平。

7. 应用领域：高效绿色连铸连轧电解铝合金板广泛应用于航空航天、交通运输、建筑、电子、包装等领域，满足不同行业对铝合金板的需求。

总之，高效绿色连铸连轧电解铝合金板关键技术与应用主要包括连铸技术、连轧技术、电解铝合金板制备技术、高效节能的绿色工艺、特殊合金设计与应用、智能化生产管理系统和应用领域等方面，旨在提高生产效率、降低能耗、减少环境污染，并满足不同领域对铝合金板的需求。

铝合金杆(电缆)连铸连轧工序铝合金杆(电缆)连铸连轧工序铝连铸连轧是电工用铝加工的重要生产工序，主要用于将电工用铝锭加工成φ9.5大小的圆铝杆。

该工序共分为9个生产工序，由3个操作机台来完成。

连轧机的主要控制参数包括保温炉铝液温度、浇铸下浇煲铝液温度、铸锭温度、冷却水温度、冷却水压力、乳化液温度、乳化液压力、浇铸电机反馈电压、连轧电机反馈电压、连轧电机反馈电流等。

在装料工序中，电线电缆使用的电工铝纯度一般要求不低于99.70%，并符合GB/T1196—93规定。

为了防止铝单线出现裂纹倾向和单线机械强度不达标，必须使Fe含量大于Si含量，其中Fe含量和Si的比例应控制在1.3～2.0之间。

配方方面，若铝锭中Fe含量和Si含量比例达不到1.3或Fe含量小于Si含量时，在尽量少降低铝导电率的条件下为了保证铝线的强度，应对铝进行控铁处理，在铝中加入适当的铝铁合金。

若铝锭中V、Mn、Ti、Cr4种微量元素总量大于0.01%时，需加入铝硼合金。

硼在铝中可以降低V、Mn、Ti、Cr微量元素杂质对导电率的影响。

另外硼的加入可以起细化晶粒的作用。

若Si含量在0.09～0.13%时，在加料过程中加入一定的铝稀土合金，可以减少游离硅对铝组织结构的危害，提高铝杆的导电性能与机械性能。

对优质产品的化学成分应控制为：Fe＜0.15%,Si＜0.12%,Cu＜0.01%。

杂质总和小于0.29%。

在熔化工序中，开始上料时应连续上料到炉满为止，炉膛上部空炉端不允许超过400mm，防止火焰外冲，也不允许装料过满。

采用铝稀土、铝硼和铝铁中间合金作为辅助材料加入，根据原材料和可能的配料结果以及生产实践经验，可以采用一种或几种处理方法，以保证取得最佳的技术经济效果。

设备主要技术参数包括提升小车及料斗的提升高度为8.7m，最大提升重量为500㎏，提升速度为2.5m/min。

XXX furnace)。

XXX。

The temperature of the aluminum liquid should be controlled een 720℃ and 740℃。

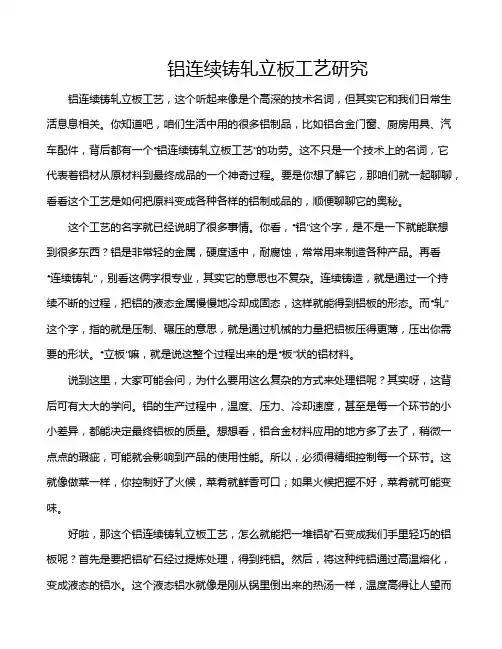

铝连续铸轧立板工艺研究铝连续铸轧立板工艺，这个听起来像是个高深的技术名词，但其实它和我们日常生活息息相关。

你知道吧，咱们生活中用的很多铝制品，比如铝合金门窗、厨房用具、汽车配件，背后都有一个“铝连续铸轧立板工艺”的功劳。

这不只是一个技术上的名词，它代表着铝材从原材料到最终成品的一个神奇过程。

要是你想了解它，那咱们就一起聊聊，看看这个工艺是如何把原料变成各种各样的铝制成品的，顺便聊聊它的奥秘。

这个工艺的名字就已经说明了很多事情。

你看，“铝”这个字，是不是一下就能联想到很多东西？铝是非常轻的金属，硬度适中，耐腐蚀，常常用来制造各种产品。

再看“连续铸轧”，别看这俩字很专业，其实它的意思也不复杂。

连续铸造，就是通过一个持续不断的过程，把铝的液态金属慢慢地冷却成固态，这样就能得到铝板的形态。

而“轧”这个字，指的就是压制、碾压的意思，就是通过机械的力量把铝板压得更薄，压出你需要的形状。

“立板”嘛，就是说这整个过程出来的是“板”状的铝材料。

说到这里，大家可能会问，为什么要用这么复杂的方式来处理铝呢？其实呀，这背后可有大大的学问。

铝的生产过程中，温度、压力、冷却速度，甚至是每一个环节的小小差异，都能决定最终铝板的质量。

想想看，铝合金材料应用的地方多了去了，稍微一点点的瑕疵，可能就会影响到产品的使用性能。

所以，必须得精细控制每一个环节。

这就像做菜一样，你控制好了火候，菜肴就鲜香可口；如果火候把握不好，菜肴就可能变味。

好啦，那这个铝连续铸轧立板工艺，怎么就能把一堆铝矿石变成我们手里轻巧的铝板呢？首先是要把铝矿石经过提炼处理，得到纯铝。

然后，将这种纯铝通过高温熔化，变成液态的铝水。

这个液态铝水就像是刚从锅里倒出来的热汤一样，温度高得让人望而生畏。

这些液态铝会被送进铸造设备，冷却下来，变成铝板的雏形。

你能想象吗？这些铝水一滴滴落到模具里，然后迅速凝固，变成一块块长条形的铝锭。

有了铝锭之后，接下来的“轧”工艺就开始了。

这时，铝锭就得接受一对强力的“轧辊”压制了。
