脉冲布袋除尘器工作原理脉冲布袋除尘器是一种常见的工业除尘设备，其主要作用是通过过滤布袋对工业废气中的粉尘进行过滤和收集，从而达到净化空气的目的。
本文将从脉冲布袋除尘器的工作原理、结构组成、优缺点等方面进行详细介绍。
一、工作原理脉冲布袋除尘器的工作原理是利用气流的作用将含有粉尘的废气通过过滤布袋进行过滤，将粉尘收集在布袋内部，同时将净化后的气体排放到大气中。
具体来说，脉冲布袋除尘器的工作流程如下：1废气进入除尘器：废气通过进气口进入除尘器，经过预处理后进入过滤室。
2.过滤室过滤：废气在过滤室内通过过滤布袋进行过滤，粉尘被收集在布袋内部，净化后的气体则通过出气口排放到大气中。
3.清灰：当布袋内部的粉尘积累到一定程度时，会影响除尘器的过滤效果，此时需要进行清灰操作。
清灰时，通过脉冲控制器向布袋内部喷射高压气体，使布袋内部的粉尘被震落，从而实现清灰。
二、结构组成脉冲布袋除尘器主要由以下几个部分组成:1进气口：废气通过进气口进入除尘器。
2.过滤室：废气在过滤室内通过过滤布袋进行过滤。
3.出气口：净化后的气体通过出气口排放到大气中。
4.脉冲控制器：控制清灰操作的设备。
5.布袋：用于收集粉尘的过滤材料。
三、优缺点脉冲布袋除尘器具有以下优点：1高效：脉冲布袋除尘器的过滤效率高，可以有效地过滤掉工业废气中的粉尘。
2.节能：脉冲布袋除尘器的清灰操作是自动化的，可以根据实际情况进行调整，从而达到节能的目的。
3.使用寿命长：脉冲布袋除尘器的布袋材料具有较高的耐磨性和耐腐蚀性，使用寿命长。
4.操作简单：脉冲布袋除尘器的操作简单，只需要进行定期的清灰操作即可。
但是，脉冲布袋除尘器也存在一些缺点:1成本较高：脉冲布袋除尘器的制造成本较高，需要投入较大的资金。
2.维护成本高：脉冲布袋除尘器需要定期更换布袋等部件，维护成本较⅛O3.对废气温度要求高：脉冲布袋除尘器对废气温度有一定的要求，如果废气温度过高，会影响除尘器的过滤效果。
基于脉冲喷吹原理的袋式除尘器设计与优化袋式除尘器是一种常用的空气净化设备，被广泛应用于工业生产环境中。
它主要通过过滤和分离空气中的颗粒物，使空气质量达到环保要求。
基于脉冲喷吹原理的袋式除尘器具有高效、低能耗的特点，本文将围绕该原理展开对袋式除尘器的设计与优化的讨论。
一、设计原理基于脉冲喷吹原理的袋式除尘器设计，主要包括滤袋、风箱、脉冲阀和控制系统等组成部分。
其工作原理如下：1. 进料气流含有颗粒物进入除尘器，经过入口管井进入风箱。
2. 进料气流经过风箱被均匀分布到滤袋上方。
3. 在滤袋内，气流逐渐降速，颗粒物被阻留在滤袋表面。
4. 随着滤袋表面颗粒物的积累增加，阻力逐渐升高。
5. 当阻力达到设定值时，控制系统触发脉冲阀开启，通过喷气装置将压缩空气喷射到滤袋上，使滤袋扩张，颗粒物脱落。
6. 脱落的颗粒物通过排灰系统排出除尘器。
二、设计要点1. 滤袋材料选择：滤袋的材料应具有较好的耐高温和耐腐蚀性能，可以采用聚酯纤维、氨纶等材料。
同时，滤袋的表面光滑度应较高，以减少颗粒物的附着。
2. 滤袋布置方式：为了提高过滤效果，滤袋应尽量均匀分布，并保持一定的间距，避免彼此之间的堵塞。
3. 风箱设计：风箱应具有较好的气流分布特性，通过合理设计风道布局，使进料气流均匀分布到滤袋上方。
同时，风箱内部壁面光滑度应高，减少气流阻力。
4. 脉冲喷吹系统设计：脉冲喷吹系统应能够提供足够的压缩空气，并具有良好的调控性能。
脉冲阀的数量和间距需根据滤袋的布局以及颗粒物的沉积情况合理确定。
5. 控制系统：控制系统应具备自动调节功能，可以实时监测滤袋的阻力和清灰周期，并根据设定值来触发脉冲阀的开启。
三、优化方向基于脉冲喷吹原理的袋式除尘器存在一些问题，需要进行优化改进：1. 提高滤袋的清灰效果：通过调整脉冲喷吹参数，如喷射强度、喷射时间等，以及改善滤袋的布局和材料选择，可进一步提高清灰效果。
2. 降低能耗：可以通过设计合理的风箱和风道布局，减小气流阻力，降低风机功率，达到节能减排的目的。
产品名称:LDMC型低压脉冲袋式除尘器
产品介绍:
（1）简介
LDMC型低压脉冲袋式除尘器是我公司工程技术人员借鉴国内外先进除尘技术研制成功的新型脉冲袋式除尘器。
广泛适用于电力建材冶金化工等行业的烟气治理，尤其是对大风暴、高温度的烟气、它综合了分室反吹和脉冲清灰的特点，克服了普通分室反吹强度不足和一般脉冲清灰粉尘再吸附的缺点，而且加长的滤袋充分发挥压缩空气强力清灰的作用。
是一种除尘效率高、占地面积小、运行稳定、性能可靠、维修方便的大型除尘设备。
（2）性能特点
1、采用脉冲喷吹清灰技术，清灰能力强，除尘效率高，排放浓度低，漏风系数小，能耗低，刚耗量少，战地面积少，运行稳定可靠，经济效益好。
适用于电力、建材、冶金、化工等行业的烟气治理。
2、箱体采用气密性设计，密封性好，检查门用优良的密封材料，制作过程中以煤油捡漏，漏风率低。
3、紧凑的进出口风道以及均风装置，气流阻力小。
4、采用分室停风脉冲喷吹清灰，清灰周期长，消耗低，可成倍提高滤袋与脉冲阀寿命。
5、可实现不停机换袋，检修不影响设备正常运行。
6、采用上部抽袋方式，改善了换袋的操作运行。
7、完善的控制系统，保证除尘系统的长效运行。
【点击返回】。
脉冲袋式除尘器过滤风速的正确选择及设计计算方法脉冲袋式除尘器是一种常用的除尘设备，主要用于过滤工业废气中的固体颗粒物。
在进行脉冲袋式除尘器的设计和选择时，正确选择过滤风速是非常重要的。
本文将介绍脉冲袋式除尘器过滤风速的正确选择及设计计算方法。
一、脉冲袋式除尘器过滤风速的选择脉冲袋式除尘器的过滤风速应根据工作场所的具体情况进行选择，一般应考虑以下几个方面：1. 风速不能太高，以避免颗粒物在气流中的惯性力增大，导致颗粒物撞击袋壁，磨损袋的表面，影响除尘效果。
2. 风速不能太低，以避免颗粒物在气流中的沉积，堵塞袋的孔隙，影响透气性能。
3. 袋滤器的过滤速度应大于粉尘的入口浓度，以保证除尘效果。
4. 受到工艺条件和运行环境的限制，风速不能过高，一般不超过10m/s。
在进行过滤风速的选择时，可以参考以下公式：V = Q / (A*n)其中，V为过滤风速（m/s），Q为气体流量（m³/h），A为有效过滤面积（㎡），n 为袋滤器数量（个）。
二、脉冲袋式除尘器过滤风速的设计计算方法1. 计算气体流量Q：根据工艺条件和污染物排放浓度等参数，计算出气体流量Q。
常用的计算公式为：Q = C * V其中，C为粉尘入口浓度（g/m³），V为处理风量（m³/h）。
2. 计算有效过滤面积A：根据要处理的气体流量Q，选择合适的袋滤器型号，查找该型号的额定风量及有效过滤面积。
根据额定风量确定脉冲袋式除尘器的最大处理风量，并根据气体流量Q选择合适的袋滤器数量n。
然后根据袋滤器的有效过滤面积计算总的有效过滤面积A，即：A = A1 * n其中，A1为单个袋滤器的有效过滤面积（㎡），n为袋滤器数量（个）。
3. 计算过滤风速V：根据气体流量Q和有效过滤面积A计算过滤风速V，即：V = Q / A通过以上计算方法，可以得到脉冲袋式除尘器的过滤风速V。
根据实际情况，结合工艺条件和设备参数等方面的综合考虑，确定合适的过滤风速。
实验二 袋式除尘器性能测定一、实验意义和目的通过本实验，进一步提高对袋式除尘器结构形式和除尘机理的认识；掌握袋式除尘器主要性能的实验方法；了解过滤速度对袋式除尘器压力损失及除尘效率的影响。
二、实验原理袋式除尘器性能与其结构形式、滤料种类、清灰方式、粉尘特性及其运行参数等因子有关。
本实验是在其结构形式、滤料种类、清灰方式和粉尘特性已定的前提下，测定袋式除尘器主要性能指针，并在此基础上，测定运行参数Q 、v F 对袋式除尘器压力损失（∆P ）和除尘效率（η）的影响。
（一）处理气体流量和过滤速度的测定和计算1．处理气体流量的测定和计算（1）动压法测定：测定袋式除尘器处理气体流量（Q ），应同时测出除尘器进出口连接管道中的气体流量，取其平均值作为除尘器的处理气体量：)(2121Q Q Q += （m 3/s ） （1） 式中：Q 1、Q 2——分别为袋式除尘器进、出口连接管道中的气体流量，m 3/s 。
除尘器漏风率（δ）按下式计算：100121⨯-=Q Q Q δ （%） （2）一般要求除尘器的漏风率小于±5%。
（2）过滤速度的计算若袋式除尘器总过滤面积为F ，则其过滤速度v F 按下式计算：F Q v F 160= （m/min ） （3）（二）压力损失的测定和计算袋式除尘器压力损失（∆P ）为除尘器进出口管中气流的平均全压之差。
当袋式除尘器进、出口管的断面面积相等时，则可采用其进、出口管中气体的平均静压之差计算，即：21S S P P P -=∆ （Pa ） （4）式中：P S 1——袋式除尘器进口管道中气体的平均静压，P ；；P S 2——袋式除尘器出口管道中气体的平均静压，Pa ；袋式除尘器的压力损失与其清灰方式和清灰制度有关。
本实验装置采用手动清灰方式，实验应在固定清灰周期（1～3min ）和清灰时间（0.l ～0.2s ）的条件下进行。
当采用新滤料时，应预先发尘运行一段时间，使新滤料在反复过滤和清灰过程中，残余粉尘基本达到稳定后再开始实验。
袋式除尘器的设计袋式除尘器的设计袋式除尘器是⼀种⼲式滤尘装置。
滤料使⽤⼀段时间后，由于筛滤、碰撞、滞留、扩散、静电等效应，滤袋表⾯积聚了⼀层粉尘，这层粉尘称为初层，在此以后的运动过程中，初层成了滤料的主要过滤层，依靠初层的作⽤，⽹孔较⼤的滤料也能获得较⾼的过滤效率。
随着粉尘在滤料表⾯的积聚，除尘器的效率和阻⼒都相应的增加，当滤料两侧的压⼒差很⼤时，会把有些已附着在滤料上的细⼩尘粒挤压过去，使除尘器效率下降。
另外，除尘器的阻⼒过⾼会使除尘系统的风量显著下降。
因此，除尘器的阻⼒达到⼀定数值后，要及时清灰。
清灰时不能破坏初层，以免效率下降。
袋式除尘器设计优劣涉及到诸多因素,⽂章从处理风量、使⽤温度、⽓体成分等⽅⾯简要介绍了袋式除尘器的设计要点。
袋式除尘器设计优劣涉及到诸多因素,⽂章从以下因素介绍了袋式除尘器的设计要点。
1、处理风量处理风量决定着袋式除尘器的规格⼤⼩。
⼀般处理风量都⽤⼯况风量。
设计时⼀定要注意除尘器使⽤场所及烟⽓温度,若袋式除尘器的烟⽓处理温度已经确定,⽽⽓体⼜采取稀释法冷却时,处理风量还要考虑增加稀释的空⽓量；考虑今后⼯艺变化,风量设计指值在正常风量基础上要增加5%～10%的保险系数,否则今后⼀旦⼯艺调整增加风量,袋式除尘器的过滤速度会提⾼,从⽽使设备阻⼒增⼤,甚⾄缩短滤袋使⽤寿命,也将成为其他故障频率急剧上升的原因,但若保险系数过⼤,将会增加除尘器的投资和运转费⽤；过滤风速因袋式除尘器的形式、滤料的种类及特性的不同⽽有很⼤差异,处理风量⼀经确定,即可根据确定的过滤风速来决定所必须的过滤⾯积。
2、使⽤温度袋式除尘器的使⽤温度是设计的重要依据,使⽤温度与设计温度出现偏差,会酿成严重后果,因为温度受下述两个条件所制约: ⼀是不同滤料材质所允许的最⾼承受温度(瞬间允许温度和长期运⾏温度)有严格限制；⼆是为防⽌结露,⽓体温度必须保持在露点20℃以上。
对⾼温⽓体,必须将其冷却⾄滤料能承受的温度以下,冷却⽅式有多种,较为典型的有⾃然风管冷却、强制风冷、⽔冷等,具体可按不同的⼯艺及冷却温度、布置尺⼨要求等进⾏设计选型。
优化脉冲袋式除尘器的设计方案及工艺流程脉冲袋式除尘器是一种常用的粉尘处理设备，其主要功能是通过脉冲喷吹清灰装置清洁过滤袋表面的尘垢，从而实现粉尘的分离和过滤。
本文将分析现有脉冲袋式除尘器的设计方案及工艺流程，并提出优化建议。
一、脉冲袋式除尘器设计方案的分析目前，脉冲袋式除尘器的设计方案中存在一些问题，包括过滤效果不理想、清灰效率低、耗能较高等。
为了提高其工作效率和经济性，有必要对设计方案进行优化。
1. 优化过滤器布局：合理布置过滤袋以提高过滤效果。
考虑到空气流动的均匀性，应尽量减少过滤袋之间的间隙，避免细小尘粒的绕流现象。
此外，根据不同颗粒物的收集特点，合理选择过滤袋材料和类型。
2. 改进清灰装置：设计一套高效的清灰系统，通过增大脉冲喷吹强度和改变脉冲时序，提高清灰效率。
同时，采用适当的清灰方法可以减少能源消耗，延长滤袋的使用寿命。
3. 增加前处理装置：在进入脉冲袋式除尘器前，增设预处理装置，如旋风分离器、湿式除尘器等。
这些装置可以有效地降低粉尘的负荷并减小袋过滤器的压力损失，提高系统的整体效率。
二、脉冲袋式除尘器的工艺流程优化建议工艺流程对除尘器的运行和性能至关重要。
优化工艺流程不仅能提高除尘效果，还能减少运行成本和维护费用。
1. 进风管道的设计与优化：合理设计进风管道的长度、直径和角度，减小气流阻力和压力损失。
同时，在进风口设置调节阀门，以便根据实际粉尘情况调整进风量，确保系统正常运行。
2. 进行粉尘特性分析：在脉冲袋式除尘器投运前，进行粉尘特性的全面分析。
分析结果有助于确定合适的过滤袋材料、尺寸以及清灰参数，提高除尘效率和降低能耗。
3. 脉冲喷吹系统的改善：脉冲喷吹系统的设计对清灰效果和能耗有直接影响。
优化喷吹管的布置和尺寸，增大压缩空气的储存容量，提高脉冲喷吹的冲力，以达到更高的清灰效果。
4. 合理选择清灰时序：根据粉尘特性和工艺条件，确定合适的清灰时序。
可采用定时清灰或压力差控制等方式，灵活调整清灰周期和时长，最大限度保持除尘器的正常运行。
脉冲袋式除尘器脉冲袋式除尘器是一种周期地向滤袋内喷吹压缩空气来达到清除滤袋积灰的袋式除尘器。
属于高效除尘器，其净化率可达99%以上，压力损失约为800-1500Pa，过滤负荷较高，滤料磨损较轻，使用寿命较长，运行稳定可靠，是用途非常广泛的袋式除尘器。
其缺点是清灰需要在压缩空气源作清灰动力，消耗一定能量。
1、脉冲袋式除尘器按构造分类：按清灰装置的构造不同可以分为管式喷吹脉冲除尘器、箱式喷吹脉冲除尘器和移动喷吹脉冲除尘器三种。
（1）管式喷吹脉冲袋式除尘器。
脉冲除尘器清灰时，压缩空气由滤袋口上部的喷吹管的孔眼直接喷射到滤袋内。
在滤袋口有的装设文氏管进行导流，有的不装置文氏管，但要求喷吹管孔眼与滤袋中心在一条垂直线上，管式喷吹（见图）是最常用的一种清灰方式。
其特点是容易实现所有滤袋的均匀喷吹，滤袋清灰效果好。
（2）箱式喷吹脉冲袋式除尘器。
箱式喷设喷吹管，一台除尘器分为若干个滤袋室，装设与袋室匹配若干个脉冲阀。
箱式喷吹的最大优点是喷吹装置简单，换袋维修方便。
但单室滤袋数量受限制。
如果滤袋数量过多，会影响滤袋的清灰效果。
（3）移动喷吹脉冲除尘器。
由一个脉冲阀与一根活动管和数个喷嘴组成一个移动式喷吹头，每组滤袋对应装有一个相互隔开的集气室，当喷头移动到某一集气时，打开脉冲阀，高压空气由喷嘴喷入箱内，然后分别进入每条滤袋进行清灰，其特点是用一套喷吹装置喷吹若干排滤袋。
移动喷吹虽然可以减少喷吹管和脉冲阀的数量，但对喷吹管的加工和安装精度要求较严格，维修也不甚方便。
2、脉冲袋式除尘器按喷吹压力分类脉冲袋式除尘器按压缩空气喷吹压力大小可以分为高压喷吹脉冲除尘器和低压喷吹脉冲除尘器。
虽然这种区别不明确且不够科学，但习惯上仍存在这种区分方法。
（1）高压喷吹脉冲袋式除尘器。
高压喷吹指除尘器分气包的工人乍坟力超过0.4MPa 时所用的清灰压力，高压喷吹的工作压力通常在0.6-0.7MPa。
高压喷吹的特点是用较小的气量达到较好的清灰效果，特别是除尘器在处理高温烟气时，这一效果更为明显，喷吹脉冲多采用直角阀是它的另一个特点。

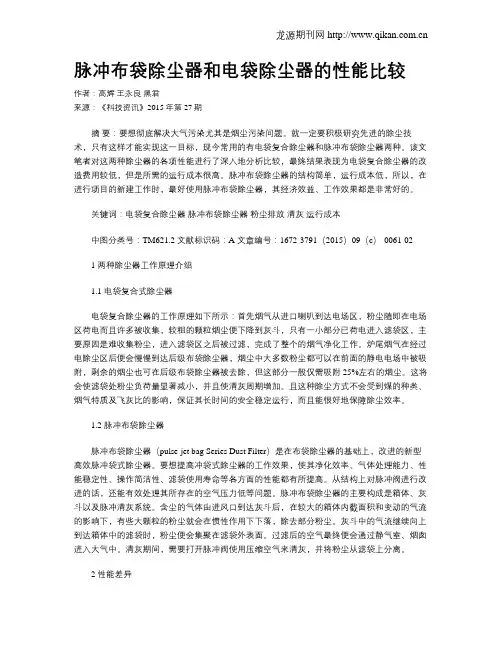

脉冲布袋除尘器和电袋除尘器的性能比较作者：高辉王永良黑君来源：《科技资讯》2015年第27期摘要：要想彻底解决大气污染尤其是烟尘污染问题。
就一定要积极研究先进的除尘技术，只有这样才能实现这一目标，现今常用的有电袋复合除尘器和脉冲布袋除尘器两种。
该文笔者对这两种除尘器的各项性能进行了深入地分析比较，最终结果表现为电袋复合除尘器的改造费用较低，但是所需的运行成本很高。
脉冲布袋除尘器的结构简单，运行成本低，所以，在进行项目的新建工作时，最好使用脉冲布袋除尘器，其经济效益、工作效果都是非常好的。
关键词：电袋复合除尘器脉冲布袋除尘器粉尘排放清灰运行成本中图分类号：TM621.2 文献标识码：A 文章编号：1672-3791（2015）09（c）-0061-021 两种除尘器工作原理介绍1.1 电袋复合式除尘器电袋复合除尘器的工作原理如下所示：首先烟气从进口喇叭到达电场区，粉尘随即在电场区荷电而且许多被收集，较粗的颗粒烟尘便下降到灰斗，只有一小部分已荷电进入滤袋区，主要原因是难收集粉尘，进入滤袋区之后被过滤，完成了整个的烟气净化工作。
炉尾烟气在经过电除尘区后便会慢慢到达后级布袋除尘器，烟尘中大多数粉尘都可以在前面的静电电场中被吸附，剩余的烟尘也可在后级布袋除尘器被去除，但这部分一般仅需吸附25%左右的烟尘。
这将会使滤袋处粉尘负荷量显著减小，并且使清灰周期增加。
且这种除尘方式不会受到煤的种类、烟气特质及飞灰比的影响，保证其长时间的安全稳定运行，而且能很好地保障除尘效率。
1.2 脉冲布袋除尘器脉冲布袋除尘器（pulse-jet bag Series Dust Filter）是在布袋除尘器的基础上，改进的新型高效脉冲袋式除尘器。
要想提高冲袋式除尘器的工作效果，使其净化效率、气体处理能力、性能稳定性、操作简洁性、滤袋使用寿命等各方面的性能都有所提高。
从结构上对脉冲阀进行改进的话，还能有效处理其所存在的空气压力低等问题。
脉冲袋式除尘器效率分析
一、脉冲袋式除尘器的效率问题分析：
早期使用的最多的是静电除尘器，其除尘效率可以达到99.7-99.8%左右，包括电厂、水泥厂等气体污染大的工厂都在使用这种除尘器。
不过随着2010年国家新办法的大气排放标准出台，一些排放气体中悬浮物多的企业，采用电除尘器已经不能满足要求，而是要在电除尘器后面再加上布袋除尘器，使促成效率达到99.89-99.92%左右。
其统一的特点解释能够将空气中的悬浮物捕捉下来，从而达到净化气体的目的。
随着国家环保要求的提高，随着新技术新产品的出现，所使用的除尘器也在变化。
脉冲袋式除尘器的效率问题：1、实测效率是检验计算效率的一种手段。
除尘率达不到标准，不是因为尘粒太小效率就会下降，而是除尘器本身结构问题。
2、第二个除尘器的效率不会除到…0‟。
不管你有多少串联，如果是同一型号除尘器，第一台和第N台它的除尘效率是一样的。
除尘器有很多类型：早期的水膜除尘器（文丘里）、后来的电子除尘器、布袋除尘器，再后来的电除尘器，及即将大量使用的电袋（电除尘器+布袋除尘器）除尘器等。
在不久的将来是什么样子的现在也不好说，但是，未来的除尘器肯定会比现在先进很多，功能也会很多。
二、脉冲袋式除尘器运行中要经常检查除尘器：
脉冲布袋除尘器是在1957年由雷纳哈尔(T.V.Renauer)所发明，它与1950年海赛(H.J.Hersey)所发明的气环反吹布袋除尘器一起被认为是布袋除尘技术上的一次革命，在袋滤效能方面是著名的首次突破，实现了连续操作。
它具有操作简单、清灰连续、阻力稳定、过滤速度高、内部无运动机件、设计简单等特点，是一种高效能的布袋除尘器。
脉冲袋式除尘器运行中要经常检查除尘器主机和除尘配件的工作情况，搞好维护和保养。
除尘器箱体是除尘器的“外衣”，对它的检修与维护也不容忽视。
要随时注意拧紧松动的螺丝，密封漏灰的部位，特别是检查门、观察孔、上揭盖盖板等活动门，盖的填料及密封圈等要保持严密。
如发现老化或破损失去密封作用的填料，要及时更换。
对于脉冲袋式除尘器使用较久，或油漆脱落的部位，应及时补刷油潦，以防止除尘器箱体锈蚀。
脉冲袋式除尘器一般被应用在钢铁、冶炼、化工、发电、水泥等粉尘污染严重的环境中，由于脉冲袋式除尘器的工作环境多数比较恶劣，如除尘器维护管理不到位会缩短除尘器的使用寿命，因此对脉冲袋式除尘器的维护就显得十分重要，维护检修是保证脉冲袋式除尘器正常运转，充分发挥除尘器的作用，延长除尘器使用寿命，搞好除尘工作的重要一环。
为搞好脉冲袋式除尘器的维护检修，必须做到会使用、会检查，发现问题，及时处理，以保证除尘系统的正常运行。
