Dell R820服务器远程安装

远程安装系统操作方法远程安装系统是一种通过网络远程控制计算机的方式，进行系统安装。

以下是具体的操作方法：1.启用远程引导功能要进行远程安装系统，首先需要在要安装的计算机上启用远程引导功能。

这需要在计算机的BIOS设置中进行配置，一般称为“PXE启动”或“网络启动”，具体名称可能因计算机型号和BIOS版本而异。

在BIOS设置中启用PXE启动功能之后，每次计算机开机时都会自动寻找网络中的远程安装服务器。

2.准备远程安装服务器远程安装服务器可以是运行了安装系统镜像的计算机或专门的部署服务器。

在安装系统镜像上的计算机上，可以使用Windows Deployment Services或Linux 下的Kickstart来提供远程安装服务。

如果使用专门的部署服务器，可以使用Microsoft System Center Configuration Manager或Symantec Ghost等软件。

3.创建安装镜像在远程安装服务器上，需要创建包含操作系统文件和安装程序的安装镜像。

这可以使用操作系统安装光盘或ISO镜像进行。

有些系统安装程序可以直接从网络上获取安装文件，无需创建安装镜像。

4.配置远程安装服务在远程安装服务器上，需要进行一些配置，使其能够提供远程安装服务。

配置过程包括：(1)配置DHCP服务器，为要安装的计算机提供IP地址和其他网络配置；(2)创建和配置安装脚本，指导安装程序如何安装系统；(3)将安装镜像复制到远程安装服务器上。

5.启动计算机进行远程安装使用具有管理员权限的计算机登录到远程安装服务器，查看远程安装服务器是否已经配置完成。

启动要安装系统的计算机，按照BIOS设置好的PXE启动顺序从网络启动。

计算机会自动从远程安装服务器获取IP地址，下载安装脚本和安装镜像，并开始安装系统。

6.进行系统安装配置在安装过程中，需要根据提示进行系统配置，包括分区、语言、时区、用户名和密码等。

根据具体的操作系统和安装程序，每一步的操作都可能有所不同。

此文档为自行整理，非官方提供资料，一些概念的翻译可能不够准确，仅供参考。

疏漏之处敬请反馈。

对RAID进行操作很可能会导致数据丢失，请在操作之前务必将重要数据妥善备份，以防万一。

名称解释：Disk Group: 磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组VD (Virtual Disk): 虚拟磁盘，虚拟磁盘可以不使用一个阵列的全部容量，一个磁盘组可以分为多个VDPD (Physical Disk): 物理磁盘HS (Hot Spare): 热备Mgmt (Management): 管理一,按F2进入bios界面1、按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单），按F2展开虚拟磁盘创建菜单2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘3、在RAID Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。

选择不同的级别，选项会有所差别。

选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。

4、确认RAID级别以后，按向下方向键，将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息。

有X标志为选中的硬盘。

选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。

如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD Mgmt创建（可以参考第13步，会有详细说明）。

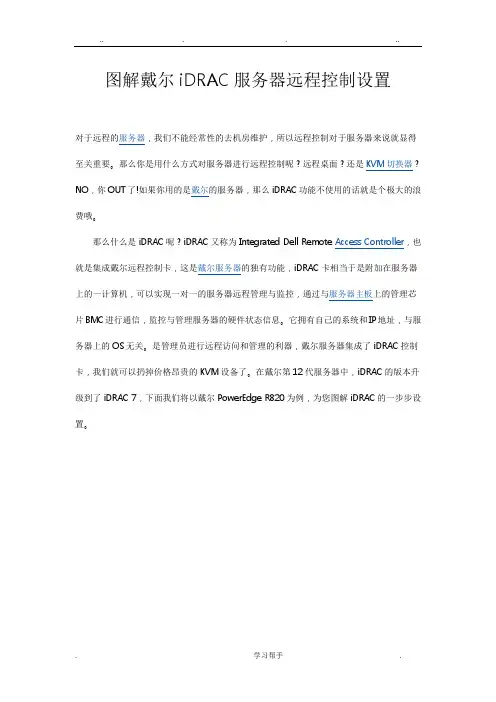

图解戴尔iDRAC服务器远程控制设置对于远程的服务器，我们不能经常性的去机房维护，所以远程控制对于服务器来说就显得至关重要。

那么你是用什么方式对服务器进行远程控制呢？远程桌面？还是KVM切换器？NO，你OUT了!如果你用的是戴尔的服务器，那么iDRAC功能不使用的话就是个极大的浪费哦。

那么什么是iDRAC呢？iDRAC又称为Integrated Dell Remote Access Controller，也就是集成戴尔远程控制卡，这是戴尔服务器的独有功能，iDRAC卡相当于是附加在服务器上的一计算机，可以实现一对一的服务器远程管理与监控，通过与服务器主板上的管理芯片BMC进行通信，监控与管理服务器的硬件状态信息。

它拥有自己的系统和IP地址，与服务器上的OS无关。

是管理员进行远程访问和管理的利器，戴尔服务器集成了iDRAC控制卡，我们就可以扔掉价格昂贵的KVM设备了。

在戴尔第12代服务器中，iDRAC 的版本升级到了iDRAC 7，下面我们将以戴尔PowerEdge R820为例，为您图解iDRAC的一步步设置。

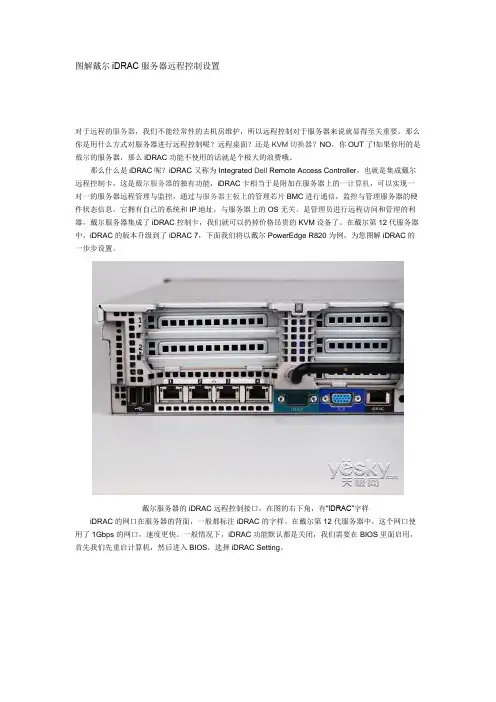

戴尔服务器的iDRAC远程控制接口，在图的右下角，有“iDRAC”字样iDRAC的网口在服务器的背面，一般都标注iDRAC的字样。

在戴尔第12代服务器中，这个网口使用了1Gbps的网口，速度更快。

一般情况下，iDRAC功能默认都是关闭，我们需要在BIOS里面启用，首先我们先重启计算机，然后进入BIOS，选择iDRAC Setting。

在BIOS中选择iDRAC设置BIOS中iDRAC详细的设置列表进入iDRAC Setting之后，我们看到很多详细的设置，一般情况下我们只要设置网络Network就可以了。

在BIOS中开启iDRAC功能首先我们需要先启用iDRAC功能，戴尔PowerEdge R820的iDRAC接口采用了千兆网卡，所以我们在Enable NC选项中选择Enable，NC Selection选项中选择Dedicated(iDRAC7 Enterprise only)，而Auto Negotiation中我们则可以选择iDRAC网络接口的速率和全双工和半双工模式，一般情况下我们选择on，也就是自动设置就可以了。

图解戴尔iDRAC服务器远程控制设置对于远程的服务器，我们不能经常性的去机房维护，所以远程控制对于服务器来说就显得至关重要。

那么你是用什么方式对服务器进行远程控制呢？远程桌面？还是KVM切换器？NO，你OUT了!如果你用的是戴尔的服务器，那么iDRAC功能不使用的话就是个极大的浪费哦。

那么什么是iDRAC呢？iDRAC又称为Integrated Dell Remote Access Controller，也就是集成戴尔远程控制卡，这是戴尔服务器的独有功能，iDRAC卡相当于是附加在服务器上的一计算机，可以实现一对一的服务器远程管理与监控，通过与服务器主板上的管理芯片BMC进行通信，监控与管理服务器的硬件状态信息。

它拥有自己的系统和IP地址，与服务器上的OS无关。

是管理员进行远程访问和管理的利器，戴尔服务器集成了iDRAC控制卡，我们就可以扔掉价格昂贵的KVM设备了。

在戴尔第12代服务器中，iDRAC的版本升级到了iDRAC 7，下面我们将以戴尔PowerEdge R820为例，为您图解iDRAC的一步步设置。

戴尔服务器的iDRAC远程控制接口，在图的右下角，有“iDRAC”字样iDRAC的网口在服务器的背面，一般都标注iDRAC的字样。

在戴尔第12代服务器中，这个网口使用了1Gbps的网口，速度更快。

一般情况下，iDRAC功能默认都是关闭，我们需要在BIOS里面启用，首先我们先重启计算机，然后进入BIOS，选择iDRAC Setting。

在BIOS中选择iDRAC设置BIOS中iDRAC详细的设置列表进入iDRAC Setting之后，我们看到很多详细的设置，一般情况下我们只要设置网络Network就可以了。

在BIOS中开启iDRAC功能首先我们需要先启用iDRAC功能，戴尔PowerEdge R820的iDRAC接口采用了千兆网卡，所以我们在Enable NC选项中选择Enable，NC Selection选项中选择Dedicated(iDRAC7 Enterprise only)，而Auto Negotiation中我们则可以选择iDRAC网络接口的速率和全双工和半双工模式，一般情况下我们选择on，也就是自动设置就可以了。

图解戴尔iDRAC服务器远程控制设置对于远程的服务器，我们不能经常性的去机房维护，所以远程控制对于服务器来说就显得至关重要。

那么你是用什么方式对服务器进行远程控制呢？远程桌面？还是KVM切换器？NO，你OUT了!如果你用的是戴尔的服务器，那么iDRAC功能不使用的话就是个极大的浪费哦。

那么什么是iDRAC呢？iDRAC又称为Integrated Dell Remote Access Controller，也就是集成戴尔远程控制卡，这是戴尔服务器的独有功能，iDRAC卡相当于是附加在服务器上的一计算机，可以实现一对一的服务器远程管理与监控，通过与服务器主板上的管理芯片BMC进行通信，监控与管理服务器的硬件状态信息。

它拥有自己的系统和IP地址，与服务器上的OS无关。

是管理员进行远程访问和管理的利器，戴尔服务器集成了iDRAC控制卡，我们就可以扔掉价格昂贵的KVM设备了。

在戴尔第12代服务器中，iDRAC 的版本升级到了iDRAC 7，下面我们将以戴尔PowerEdge R820为例，为您图解iDRAC的一步步设置。

戴尔服务器的iDRAC远程控制接口，在图的右下角，有“iDRAC”字样iDRAC的网口在服务器的背面，一般都标注iDRAC的字样。

在戴尔第12代服务器中，这个网口使用了1Gbps的网口，速度更快。

一般情况下，iDRAC功能默认都是关闭，我们需要在BIOS里面启用，首先我们先重启计算机，然后进入BIOS，选择iDRAC Setting。

在BIOS中选择iDRAC设置BIOS中iDRAC详细的设置列表进入iDRAC Setting之后，我们看到很多详细的设置，一般情况下我们只要设置网络Network就可以了。

在BIOS中开启iDRAC功能首先我们需要先启用iDRAC功能，戴尔PowerEdge R820的iDRAC接口采用了千兆网卡，所以我们在Enable NC选项中选择Enable，NC Selection选项中选择Dedicated(iDRAC7 Enterprise only)，而Auto Negotiation中我们则可以选择iDRAC网络接口的速率和全双工和半双工模式，一般情况下我们选择on，也就是自动设置就可以了。

图解戴尔i D R A C服务器远程控制设置对于远程的服务器，我们不能经常性的去机房维护，所以远程控制对于服务器来说就显得至关重要。

那么你是用什么方式对服务器进行远程控制呢？远程桌面？还是KVM切换器？NO，你OUT了!如果你用的是戴尔的服务器，那么iDRAC功能不使用的话就是个极大的浪费哦。

那么什么是iDRAC呢？iDRAC又称为Integrated Dell Remote?Access Controller，也就是集成戴尔远程控制卡，这是戴尔服务器的独有功能，iDRAC卡相当于是附加在服务器上的一计算机，可以实现一对一的服务器远程管理与监控，通过与服务器主板上的管理芯片BMC进行通信，监控与管理服务器的硬件状态信息。

它拥有自己的系统和IP地址，与服务器上的OS无关。

是管理员进行远程访问和管理的利器，戴尔服务器集成了iDRAC控制卡，我们就可以扔掉价格昂贵的KVM设备了。

在戴尔第12代服务器中，iDRAC的版本升级到了iDRAC 7，下面我们将以戴尔PowerEdge R820为例，为您图解iDRAC的一步步设置。

戴尔服务器的iDRAC远程控制接口，在图的右下角，有“iDRAC”字样iDRAC的网口在服务器的背面，一般都标注iDRAC的字样。

在戴尔第12代服务器中，这个网口使用了1Gbps的网口，速度更快。

一般情况下，iDRAC功能默认都是关闭，我们需要在BIOS里面启用，首先我们先重启计算机，然后进入BIOS，选择iDRAC Setting。

在BIOS中选择iDRAC设置BIOS中iDRAC详细的设置列表进入iDRAC Setting之后，我们看到很多详细的设置，一般情况下我们只要设置网络Network就可以了。

在BIOS中开启iDRAC功能首先我们需要先启用iDRAC功能，戴尔PowerEdge R820的iDRAC接口采用了千兆网卡，所以我们在Enable NC选项中选择Enable，NC Selection选项中选择Dedicated(iDRAC7 Enterprise only)，而Auto Negotiation中我们则可以选择iDRAC网络接口的速率和全双工和半双工模式，一般情况下我们选择on，也就是自动设置就可以了。

张峰系统及应用 07-02 61552 0DELL R720安装图文版1、开机之后按F11进入BIOS设置2、进入BIOS设置后，在进入system setup，选择下面第一个system bios3、下面选择bios模式，当磁盘空间大于2T的时候选择UEFI模式，当磁盘空间小于2T的时候选择BIOS模式，这个对后面的安装设置很重要的，至于下面的enable和disable是干什么的我就不知道了。

然后就选择右下角的back4、下面选择yes就行了5、下面就是系统重启界面了6、下面就又进入到了开机界面，选择F107、选择F10之后进入Lifecycle controller，如下图8、选择OS部署9、选择之后看到下面界面：10、下面就选择直接转至OS部署，因为这里服务器出厂时已经做好了RAID，所以这里就无需再配置RAID了11、下面第一步12、接着第二步，选择操作系统13、选择好操作系统之后，可能要等待几分钟14、接着第三步选择引导模式，这里就与之前“3”里面选择有关了，重复一遍：当磁盘空间大于2T的时候选择UEFI模式，当磁盘空间小于2T的时候选择BIOS 模式15、由于我本次安装的磁盘打下是小于2T的，所以选择的是BIOS模式，下面第四步，插入操作系统盘16、擦如操作系统介质后，点击下一步会有如图界面出现：17、然后到第五步点击完成重启18、下面由重启19、下面就进入到windows的安装界面了20、直接点下一步21、选择安装系统的版本，win svr 2008 R2版本的选择enterprise的，而2012的选择datacenter带有GUI的服务器版本，然后点击下一步22、下面勾选“我接受许可条款‘，这里不接受连下一步都点击不了，然后再点击下一步，进入下面选择系统盘界面23、选择”驱动器选项“，给磁盘做个分区，分出C盘即可，剩余空间可以再系统安装好之后在磁盘管理里面再分配，好了之后选择下一步24、下面等着就好了，大概会花个几分钟的25、这个过程当中会重启几次，知道安装好为止，然后输入密码26、点击完成，会出现下面界面：27、按那三个键就进入输入密码界面28、进去之后就是桌面，大功告成29、30。

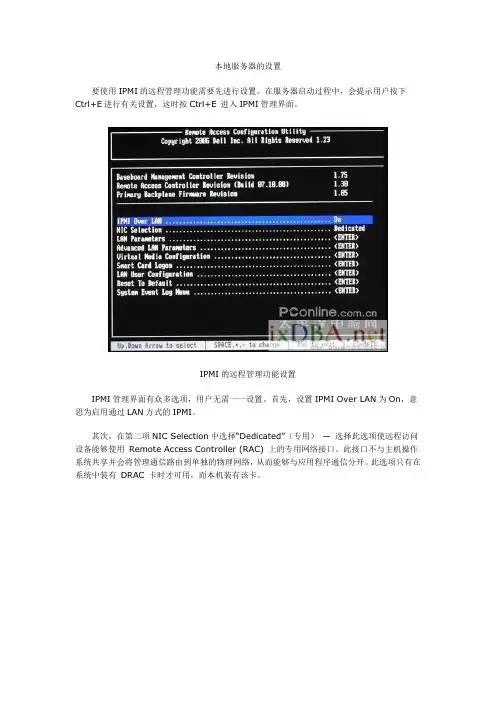

本地服务器的设置
要使用IPMI的远程管理功能需要先进行设置。

在服务器启动过程中，会提示用户按下Ctrl+E进行有关设置，这时按Ctrl+E 进入IPMI管理界面。

IPMI的远程管理功能设置
IPMI管理界面有众多选项，用户无需一一设置。

首先，设置IPMI Over LAN为On，意思为启用通过LAN方式的IPMI。

其次，在第二项NIC Selection中选择“Dedicated”（专用）—选择此选项使远程访问设备能够使用Remote Access Controller (RAC) 上的专用网络接口。

此接口不与主机操作系统共享并会将管理通信路由到单独的物理网络，从而能够与应用程序通信分开。

此选项只有在系统中装有DRAC 卡时才可用，而本机装有该卡。

网络设置
在第三项中设置IPMI接口的IP地址等信息，注意，这里的IP地址可以和服务器网卡的IP 地址不同，而如果用户是通过局域网来进行IPMI控制，该IP地址须和控制端处于同一个网段之内。

此外，用户还需要在“Lan User Configeration”中设置用户名与口令。

设置完毕这些，用户按ESC建推出，系统会提示保存推出，选择之后带待系统重新启动用户就可以通过远程访问IPMI了。

用户设置
保存退出
服务器远程管理
在控制端安装ipmiutil工具包之后，我们就可以通过一系列的命令来获取远端服务器相关信息并对其进行设置了。

Dell 服务器远程安装操作系统
登录Dell服务器管理页面
1、网络连接服务器的idrac的管理口
2、确保本地电脑与服务器的管理口可以正常通信。

通过浏览器访问服务器idrac口的ip
地址。

建议使用IE浏览器。

默认IP地址：192.168.0.120
子网掩码：255.255.255.0
默认网关：192.168.0.1
默认用户名：root
默认密码：calvin
3、通过浏览器访问服务器idrac的ip地址：https://192.168.0.120/
4、如果密码没有修改过，Dell建议更改密码，也可以选择保留。

5、已经等了服务器管理页面。

此处可以看到服务器的详细信息。

6、选择“启动”打开服务器窗口控制台。

选择“允许”访问。

7、信任此证书。

8、打开后可以看到服务器当前页面状态。

9、选择“虚拟介质”—“连接虚拟介质”
10、再次选择“虚拟介质”——“映射CD/DVD”选择要连接的ISO镜像。

选择“映
射设备”
11、点击“下次引导”——“选择虚拟CD/DVD/ISO”重启服务器。

12、服务器重启后，即可在“虚拟CD/DVD”启动，进入系统安装界面。

安装系统即可。

直接进入下一步安装系统即可。

戴尔服务器重装系统的方法戴尔服务器重装系统的方法戴尔电脑在我们日常生中的使用的人非常多，特别是很多大学生，其价格适中，质量也比较可靠，得到了很多的人的信赖。

可是有时候系统使用过程中系统会奔溃，这时候会需要重装系统，可是目前装系统的步骤并不算太复杂，如何在家自己装系统呢?现在店铺为大家讲解有关戴尔的系统安装步骤。

戴尔服务器重装系统的方法第一步请将时区设置为北京，香港，重庆，乌鲁木齐等属于你自己城市的时区。

第二步选择您要安装的`操作系统。

第三步确认出厂有做好raid，选择跳过raid配置。

第四步引导分区大小为C盘大小，请根据自己的要求设置足够。

第五步可以跳过此设置，网络配置可以等系统安装完成后再进行配置(DELL提醒您安装操作系统时请拔除网线，待打好系统补丁后再插上网线，以防止病毒入侵)第六步本页可以默认不更改继续下一步。

ProductID为您所购买的操作系统的安装系列号请勿选择加入域，除非您请出您的网络环境为域环境，并且您知道您的域环境设置，否则请安装完系统后请你公司的IT部门设置。

第七步确认安装摘要后，弹出CD已选中，然后选择继续。

第八步请将系统光盘插入，放入您的操作系统光盘，文件复制将开始，如果提示复制错误或者光盘错误，请更换你的系统光盘。

第八步以后执行以下操作1、在开机自检时按F10 进入dosa 安装界面2、进入F10界面，这里需要耐心等待5分钟左右3、进入安装界面选择os deployment4、配置raid (在raid卡bios 中也可进行配置，这里就可以选择跳过raid 配置):注重新配置raid 会格式化硬盘如果确定要配置一定要备份好数据。

Raid配置界面(1):现有的raid配置，如果需要重新设置可选下一步(2)确认raid卡型号，点击下一步(3)可以选择高级或快速配置(本文选择快速向导)(4)选择要配置的raid 级别(5):raid 配置完成。

5确认要安装的系统，选择下一步读取文件需要一些时间:6:确认放入系统盘注意会有以下界面提示(截图是中文的)，意思是USC安装会创建临时的闪存分区，占用盘符C，请确认将系统安装在正确的盘符C上，关于分区盘符的问题，请参考微软KB。

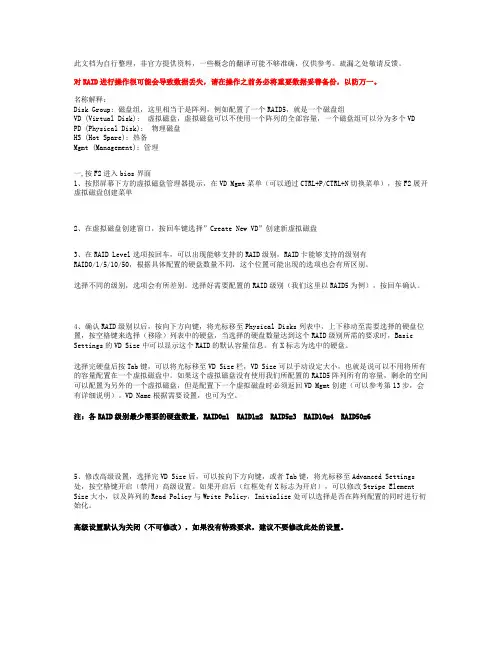

DELL服务器+RAID配置+raid卡驱动此文档为自行整理，非官方提供资料，一些概念的翻译可能不够准确，仅供参考。

疏漏之处敬请反馈。

对RAID进行操作很可能会导致数据丢失，请在操作之前务必将重要数据妥善备份，以防万一。

名称解释：Disk Group: 磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组VD (Virtual Disk): 虚拟磁盘，虚拟磁盘可以不使用一个阵列的全部容量，一个磁盘组可以分为多个VDPD (Physical Disk): 物理磁盘HS (Hot Spare): 热备Mgmt (Management): 管理一,按F2进入bios界面1、按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单），按F2展开虚拟磁盘创建菜单2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘3、在RAID Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。

选择不同的级别，选项会有所差别。

选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。

4、确认RAID级别以后，按向下方向键，将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息。

有X标志为选中的硬盘。

选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。

如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD Mgmt创建（可以参考第13步，会有详细说明）。

本文档介绍了在不使用Dell Open Manage Server Assistant (DOSA) 光盘引导的情况下，如何安装Windows 2003 Server 到您的Dell PowerEdge 1800 上。

这个过程需要大约45 到 60 分钟。

*通常不使用Dell Open Manage Server Assistant 光盘引导安装主要是基于以下一些原因：1. 原有的硬盘分区里有重要的数据, 需要保留. 而使用DOSA光盘安装, 将会删去硬盘上的原有分区；2. 原有硬盘上有动态磁盘分区，DOSA光盘引导将导致系统自动重启, 而进入不了安装界面。

索引步骤1. 识别您的Power Edge 服务器的系统配置步骤2. 安装前的准备步骤3. win2003安装步骤步骤4. 驱动程序的安装步骤1. 识别您的PowerEdge 服务器的系统配置Note:具体信息随配置不同，请根据自己的配置正确安装。

常见1800服务器集成的设备：·集成一块网络适配器Intel Gigabit 10/100/1000以太网卡；·ATI Radeon(TM) 7000-M显示卡；·DRAC 4 远程控制卡（可选）·PowerValult (tm) 100T DAT72磁带机（可选）；·常见使用的硬盘控制卡:- CERC SATA 2S控制器- CERC SATA 6CH控制器（可选）- LSI Logic Ultra320 SCSI控制器- PERC 4/SC控制器（可选）步骤2. 安装前的准备2.1 安装操作系统前请您先准备好以下物品·硬盘控制卡驱动软盘Note:硬盘控制卡识别以及驱动制作请参考《8G服务器磁盘控制卡识别及Windows 2003驱动制作》· Windows 2003安装光盘2.2设置 BIOS1．开机自检时按F2键进入系统BIOS2．光标移到BOOT SEQUENCE ，敲回车进入引导设备列表3．光标移到CD_ROM DEVICE，按"-"键直到CD_ROM跳到第一项，并保证此项最左边有"v"标志（该标志用空格键选取）（图1）（图1）4．用同样方法把Hard drive C:列为第二引导设备，并也有"v"标志5．按ESC键退出引导设备选择界面6．按ESC键,敲Enter键保存退出步骤3. Windows 2003 Text Mode Setup 文本模式安装Text Mode Setup 文本模式安装1. 把 Windows 2003 安装光盘放入光驱，并从光盘引导。

DELL服务器+RAID配置+raid卡驱动此文档为自行整理，非官方提供资料，一些概念的翻译可能不够准确，仅供参考。

疏漏之处敬请反馈。

对RAID进行操作很可能会导致数据丢失，请在操作之前务必将重要数据妥善备份,以防万一。

名称解释：Disk Group: 磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组VD （Virtual Disk)：虚拟磁盘，虚拟磁盘可以不使用一个阵列的全部容量，一个磁盘组可以分为多个VD PD （Physical Disk）: 物理磁盘HS （Hot Spare）：热备Mgmt （Management）：管理一，按F2进入bios界面1、按照屏幕下方的虚拟磁盘管理器提示,在VD Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单）,按F2展开虚拟磁盘创建菜单2、在虚拟磁盘创建窗口，按回车键选择"Create New VD"创建新虚拟磁盘3、在RAID Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50,根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。

选择不同的级别，选项会有所差别。

选择好需要配置的RAID级别（我们这里以RAID5为例)，按回车确认.4、确认RAID级别以后，按向下方向键,将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息.有X标志为选中的硬盘。

选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。

如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘,但是配置下一个虚拟磁盘时必须返回VD Mgmt创建(可以参考第13步，会有详细说明）。

Dell R820服务器远程安装
一、登录iDrac
网址：http://X.X.X.X
帐号：root
初始密码：calvin（可选择先不修改）
注：在远程管理前，需要将网线接到iDrac网口，给iDrac配置IP地址，部署后也需要有网线连接到iDrac网口。

二、获取服务器屏幕输出
通过“启动”，按提示操作，自动安装Java环境，然后进入如下管理界面，点击“电源”菜单下“系统关机后在开机”，等屏幕上出现“F2 = System Setup”后，选中本窗口，按“F2”键，进入”System Setup”管理界面。

三、设备管理
点击上图“Device Setttings”，进入Raid管理。

由于windows 2008d对磁盘的管理不能超过2T，但目前机器配置是4块900G硬盘，做Raid5后会有2.7T左右的空间，导致后期磁盘划分后，无法分配超出的700G左右的空间，因而需要将raid5分卷划分。

四、远程安装操作系统
1、通过ISO文件，远程安装服务器，选择“虚拟介质”，“连接虚拟介质”，然后选择操作系统的ISO文件；
2、在“下次引导”中选择“虚拟CD/DVD/ISO”，保证重ISO引导文件。

如果已有系统，最好在操作系统中选择关机，然后在重启，否则会自动引导之前的OS。

注意：windows 2008不支持Dell R820的raid卡，需要通过工具将raid卡的驱动集成到ISO文件中；另外，网卡文件也要通过制作成ISO文件，通过这种方法在服务器打开。

3、通过下图可以看到Raid5，通过分卷，变成了两个物理磁盘：“磁盘0”和“磁盘1”。

图解戴尔iDRAC服务器远程控制设置对于远程的服务器，我们不能经常性的去机房维护，所以远程控制对于服务器来说就显得至关重要。

那么你是用什么方式对服务器进行远程控制呢？远程桌面？还是KVM切换器？NO，你OUT了!如果你用的是戴尔的服务器，那么iDRAC功能不使用的话就是个极大的浪费哦。

那么什么是iDRAC呢？iDRAC又称为Integrated Dell Remote Access Controller，也就是集成戴尔远程控制卡，这是戴尔服务器的独有功能，iDRAC卡相当于是附加在服务器上的一计算机，可以实现一对一的服务器远程管理与监控，通过与服务器主板上的管理芯片BMC进行通信，监控与管理服务器的硬件状态信息。

它拥有自己的系统和IP地址，与服务器上的OS无关。

是管理员进行远程访问和管理的利器，戴尔服务器集成了iDRAC控制卡，我们就可以扔掉价格昂贵的KVM设备了。

在戴尔第12代服务器中，iDRAC的版本升级到了iDRAC 7，下面我们将以戴尔PowerEdge R820为例，为您图解iDRAC的一步步设置。

戴尔服务器的iDRAC远程控制接口，在图的右下角，有“iDRAC”字样iDRAC的网口在服务器的背面，一般都标注iDRAC的字样。

在戴尔第12代服务器中，这个网口使用了1Gbps的网口，速度更快。

一般情况下，iDRAC功能默认都是关闭，我们需要在BIOS里面启用，首先我们先重启计算机，然后进入BIOS，选择iDRAC Setting。

在BIOS中选择iDRAC设置BIOS中iDRAC详细的设置列表进入iDRAC Setting之后，我们看到很多详细的设置，一般情况下我们只要设置网络Network就可以了。

在BIOS中开启iDRAC功能首先我们需要先启用iDRAC功能，戴尔PowerEdge R820的iDRAC接口采用了千兆网卡，所以我们在Enable NC选项中选择Enable，NC Selection选项中选择Dedicated(iDRAC7 Enterprise only)，而Auto Negotiation中我们则可以选择iDRAC网络接口的速率和全双工和半双工模式，一般情况下我们选择on，也就是自动设置就可以了。

Dell服务器远程安装linux系统1. Dell服务器的准备⼯作
型号：PowerEdge R740
⽹络接⼊：
2. 配置IDRAC的ip地址。

重启服务器，在此页⾯下按F2进⼊配置界⾯。

选择IDRAC Setting。

选择Network。

找到IPV4配置，关闭DHCP后配置ip地址，返回上⼀级。

finish结束配置，确定保存配置。

重启。

3. 远程登陆
win+R输⼊cmd，⽤ping命令查看连通性。

连通性没有问题。

dell服务器的默认⽤户名：root 密码：calvin
选择启动虚拟控制台。

（如果有拦截请关闭拦截。

）
4. 映射linux镜像。

1点击虚拟介质->2选择电脑下载好的linux镜像->3映射设备->4关闭（需要安装其他系统同理）
1点击启动->2选择虚拟CD/DVD/ISO
重启。

1点击功率->2选择热启动。

5. 开始安装linux。

在此界⾯选择第⼀项。

戴尔poweredge R820上架安装
总体分为三大步：
物理连接：
一个2U的服务器，一台主服务器和一台从服务器来实现ROSE双机热备共用MD3400磁盘阵列，用两块网卡，一个接外网，一个心跳线，SAS线连接磁盘阵列。

电源线有三种，都带上，带上相关工具，螺丝刀，网线，扳手，托盘
现有2台R820服务器，和一台MD3400磁盘阵列，HBA卡两块，HBA卡插在PCI接口，SAS 线将他们连接
拓扑结构：
软件安装：安装操作系统Windows Server 2008中文标准版5用户简包，准备相中驱动，操作系统安装光盘，可能遇到安装不上的情况下，进行相关引导，开机按F10进入生命周期管理器或者开机按F12进入开机启动项，操作系统完成，安装ROSE HA 8.9版本，ROSE HA相关操作，
ROSE HA 常见问题及注意事项
开机方法：
先开磁盘阵列，等READY后，再开主机，主机完全开启后，再把备机开启
关机方法：
先关备机，备机关完以后，在关主机，最后关磁盘阵列。
