ANSYS 菜单命令详解

一、定义材料号及特性mp,lab, mat, co, c1,…….c4lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）c 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数二、定义DP材料：首先要定义EX和泊松比：MP，EX，MAT，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MAT进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg三、单元生死载荷步!第一个载荷步TIME,... !设定时间值（静力分析选项）NLGEOM,ON !打开大位移效果NROPT,FULL !设定牛顿－拉夫森选项ESTIF,... !设定非缺省缩减因子（可选）ESEL,... !选择在本载荷步中将不激活的单元EKILL,... !不激活选择的单元ESEL,S,LIVE !选择所有活动单元NSLE,S !选择所有活动结点NSEL,INVE !选择所有非活动结点（不与活动单元相连的结点）D,ALL,ALL,0 !约束所有不活动的结点自由度（可选）NSEL,ALL !选择所有结点ESEL,ALL !选择所有单元D,... !施加合适的约束F,... !施加合适的活动结点自由度载荷SF,... !施加合适的单元载荷BF,... !施加合适的体载荷SAVESOLVE请参阅TIME,NLGEOM,NROPT,ESTIF,ESEL,EKILL,NSLE,NSEL,D,F,SF和BF命令得到更详细的解释。

ANSYS 常用菜单第一部分：几何模型创建一、创建实体模型：GUI：Preprocessor>Modeling>Create>二、组合运算操作：GUI：Preprocessor>Modeling>Operate>功能：沿已有线的方向并在线上的一个端点上拉伸线的长度三、移动和修改：GUI：Preprocessor>Modeling> Move/Modify>四、复制：GUI：Preprocessor>Modeling> Copy>五、镜像：GUI：Preprocessor>Modeling> Reflect>六、检查几何模型：GUI：Preprocessor>Modeling> Check Geom>七、删除操作：GUI：Preprocessor>Modeling> Delete>八、更新几何模型：GUI：Preprocessor>Modeling>Update Geom>功能：将以前分析所得的节点位移加到现在的有限元模型的节点上第二部分：网格划分技术一、给CAD 实体模型分配属性：GUI：Preprocessor>Meshing>Mesh Attributes>二、网格划分工具：GUI：Preprocessor>Meshing>MeshTool> 三、单元尺寸控制：GUI：Preprocessor>Meshing>Size Cntrls>四、划分器选项设置：GUI：Preprocessor>Meshing>Mesher Opts> 五、连接操作：GUI：Preprocessor>Meshing>Concatenate>六、网格划分：GUI：Preprocessor>Meshing>Mesh>七、修改网格划分：GUI：Preprocessor>Meshing>Modify Mesh>八、检查网格：GUI：Preprocessor>Meshing>Check Mesh>九、清除网格：GUI：Preprocessor>Meshing>Clear>第三部分：施加载荷与求解过程一、分析类型：GUI：Preprocessor>Solution>Analysis Type>二、定义载荷：GUI：Preprocessor>Solution>Define Loads>1.载荷操作设置GUI：Preprocessor>Solution>Define Loads>Settings>2.施加结构载荷GUI：Preprocessor>Solution>Define Loads>Apply>Structural>3.删除载荷GUI：Preprocessor>Solution>Define Loads>Delete>4.载荷运算操作GUI：Preprocessor>Solution>Define Loads>Operate>三、求解计算：GUI：Preprocessor>Solution>Solve>第四部分：通用后处理器一、分析类型：GUI：Preprocessor>General Postproc>1.指定用于后处理的文件与结果数据GUI：Preprocessor> General Postproc >Data & File Opts>2.查看结果文件包含的结果序列汇总信息GUI：Preprocessor> General Postproc >Results Summary> 3.读入用于后处理的结果序列GUI：Preprocessor> General Postproc >Read Results>4.显示结果GUI：Preprocessor> General Postproc >Plot Results>5.列表显示结果GUI：Preprocessor> General Postproc >List Results>6.查询节点与单元结果GUI：Preprocessor> General Postproc >Query Results>7.控制结果输出选项GUI：Preprocessor> General Postproc >Options for Outp> 8.结果观察器GUI：Preprocessor> General Postproc >Results Viewer> 9.生成PGR 文件GUI：Preprocessor> General Postproc >Write PGR File> 10.单元表处理单元结果GUI：Preprocessor> General Postproc >Element Table>11.抓取结果显示图片GUI：Utility Menu> PlotCtrls >Capture Image> GUI：Utility Menu> PlotCtrls >Hard Copy>To file 12.动画显示结果GUI：Utility Menu> PlotCtrls >Animate>。

常用菜单第一部分：几何模型创建一、创建实体模型：：>>>在实体网络化时，关键点不一定转变为节点，但硬点一定会转变为节点，硬点也是关键点。

二、组合运算操作：：>>>2、——线延伸功能：沿已有线的方向并在线上的一个端点上拉伸线的长度三、移动和修改：：>>>四、复制：：>>>五、镜像：：>>>六、检查几何模型：：>>>七、删除操作：：>>>八、更新几何模型：：>>>功能：将以前分析所得的节点位移加到现在的有限元模型的节点上第二部分：网格划分技术一、给实体模型分配属性：：>> >二、网格划分工具：：>>>三、单元尺寸控制：：>> >四、划分器选项设置：：>> >五、连接操作：：>>>六、网格划分：：>>>七、修改网格划分：：>> >八、检查网格：：>> >九、清除网格：：>>>第三部分：施加载荷与求解过程一、分析类型：：>>>二、定义载荷：：>> >1.载荷操作设置：>> >>2.施加结构载荷：>> >>>3.删除载荷：>> >>4.载荷运算操作：>> >>三、求解计算：：>>>第四部分：通用后处理器一、分析类型：：>>1.指定用于后处理的文件与结果数据：> > & >2.查看结果文件包含的结果序列汇总信息：> > >3.读入用于后处理的结果序列：> > >4.显示结果：> > >5.列表显示结果：> > >6.查询节点与单元结果：> > >7.控制结果输出选项：> >>8.结果观察器：> > >9.生成文件：> > >10.单元表处理单元结果：> > >11. 抓取结果显示图片：> >>：> > >12. 动画显示结果：> >>。

一、定义材料号及特性mp,lab, mat, co, c1,…….c4lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）c 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数二、定义DP材料：首先要定义EX和泊松比：MP，EX，MAT，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MAT进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg三、单元生死载荷步!第一个载荷步TIME,... !设定时间值（静力分析选项）NLGEOM,ON !打开大位移效果NROPT,FULL !设定牛顿－拉夫森选项ESTIF,... !设定非缺省缩减因子（可选）ESEL,... !选择在本载荷步中将不激活的单元EKILL,... !不激活选择的单元ESEL,S,LIVE !选择所有活动单元NSLE,S !选择所有活动结点NSEL,INVE !选择所有非活动结点（不与活动单元相连的结点）D,ALL,ALL,0 !约束所有不活动的结点自由度（可选）NSEL,ALL !选择所有结点ESEL,ALL !选择所有单元D,... !施加合适的约束F,... !施加合适的活动结点自由度载荷SF,... !施加合适的单元载荷BF,... !施加合适的体载荷SAVESOLVE请参阅TIME,NLGEOM,NROPT,ESTIF,ESEL,EKILL,NSLE,NSEL,D,F,SF和BF命令得到更详细的解释。

ANSYS命令解释(入门级学习必备)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（ANSYS命令解释(入门级学习必备)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为ANSYS命令解释(入门级学习必备)的全部内容。

ANSYS命令集/EXIT，Slab,Fname,Ext,Dir Slab=ALL 保存所有资料Slab=NOSAVE所有更改资料不保存Slab=MODEL保存实体模型,有限元模型，负载的资料(系统默认）例:/EXIT，ALL ——————-———-—-—-—-—-—-——-----—---——---------—-------——-—-/FILNAM，Fname Fname=工作文件名称,不要扩展名例：/FILNAM,Sanpangzi—-—--—-———-——-——---———--—------—-—-----—---—-———-———————/SAVE，Fname,Ext，Dir 保存目前所有的Datebase资料,即更新Jobname.db——————--—--——--—--—-——-——-—----———-—————-——-——---—--——--/RESUME,Fname,Ext，Dir,NOPAR 回到最后SAVE时的Datebase状态—--——--—-----—-—-—-----———-----——--——-———----—-———-—----/CLEAR 清除所有Datebase资料---------—-———-—--—-—-—-——-—————-—---——-———-——-—--—-————LOCAL，KCN，KCS，XC,YC，ZC，THXY,THYZ，THZX，PAR1，PAR2定义区域坐标系统KCN 区域坐标系统代号，大于10的任何号码KCS=0，1，20=笛卡儿坐标 1=圆柱坐标 2=球面坐标XC,YC，ZC 该区域坐标原点与整体坐标原点的关系THXY，THYZ，THZX 该区域坐标与整体坐标XYZ轴的关系例：LOCAL，11，1，1,1，0———-----———--——-——-—--————--—-—--—--——-———————--——--—-—-CSYS，0，1，2声明当前坐标系统例:CSYS，0—--———----—————-----———---------—————---———-———-—--——--—/UNITS，LABEL 声明系统分析时所用的单位LABEL=SI (米，千克，秒）LABEL=CGS (厘米，克，秒)LABEL=BFT (英尺）LABEL=BIN （英寸)例：LABEL，SI—-—-——--———--—-—-—-—-—------——-—-—-———-—————-—-————-———-/PREP7进入通用前处理器-—----——————--—-—-——---—-——-———————---——--———-———--—————N,NODE,X,Y,Z，THXY，THYZ,THZX 定义节点NODE 节点号码 X，Y，Z 节点在当前坐标系中位置例:N，1，2，3，4--—--——-—-------—————-———————-—-—-—-———-—-————-—-—-——-—-NDELE，NODE1，NODE2，NINC 删除已建立的节点NODE1，NODE2 删除从NODE1到NODE2的节点，如1到100NINC 间隔号码,1为1到100全删，2为1,3,5... (99)例：NDELE，1，100，2-——----—--—-——---—--——-———————-——-—--——-—-———-----—--—-—NPLOT，KNUM 将节点显示在图形窗口中KNUM=0不显示节点号码KNUM=1显示节点号码——-----------—--———---—--———--———--——---——————-——---———-NLIST，NODE1，NODE2，NINC将节点资料列在窗口中例：NLIST--——--——-——————--—--—--——--——---——-—---—-—-—-—--—-——--—-NGEN，ITIME，INC,NODE1，NODE2，NINC，DX，DY，DZ，SPACE 复制节点ITIME 复制次数，包括本身INC复制时节点号码增量NODE1，NODE2,NINC 要复制的节点DX，DY,DZ 复制出的节点的位置改变量例：NGEN,4,5,1,5，1,1，2，3 将节点1到5复制4次,每次复制X，Y，Z方向分别移动1，2，3单位长度——--—--—————-———-——-——-----———-—-—--————-—-——--—---—-—--FILL，ITIME，INC，NODE1，NODE2，NINC，DX,DY,DZ，SPACE 填充节点（默认为均分填充）例：FILL，1，100 在节点1到100之间填充2,3... (99)——-—-—-————--—-————-————-—---——-———-————--——---—-—----——ET,ITYPE，Ename，KOPT1… …KOPT6,INOPR 定义元素ITYPE 元素类型编号Ename 所使用元素名称KOPT1—KOPT6 元素特性编码例：ET,1，LINK1 第1类元素为LINK1单元———-—---—---—-—-——-——————---—--——-—-—-————--—-——--———--—MP，Lab，MAT，C0，C1，C2，C3，C4 定义材料特性材料特性为固定值,其值为C0材料特性随温度变化,由C1-C4控制Lab 材料特性类别MAT 对应ET所定义的元素类型编号ITYPELab=EX，EY，EZ 杨氏系数Lab=DENS 密度Lab=PRXY，PRYZ，PRZX 泊松比Lab=GXY，GYZ，GZX 剪力模数例：MP，EX，1，207E9 第一类元素的杨氏系数为207E9——————--—-————-—-—-—----—----—-——-———-—-——--—--——-————-—R，NSET,R1… …R6 定义元素类型几何特性NSET 属性组别号码（系统默认值1）R1—R6所定义元素类型几何特性值例:R，1，1E—4，2。

AaA,P1,P2,........P18 ——连接点生成面P1-P18 生成面的点号(用键盘输入,最多18个),最少3个,如果p1=p,可以在图中拾取(仅在GUI中有效)注意：点p1到p18一定按顺时针或逆时针方向沿面顺序输入,这个顺序也确定了面的法线正向(按右手法则)。

面包含相邻点间已生成的线，如果两点间不只存在一条线，将用最短的一条。

如果生成面的点大于4个，要求点和线在当前坐标系下坐标为常值（如面或柱）。

建议环形坐标系下实体建模不用此命令。

菜单：main>preprocessor>modeling>create>area>arbitrary>through KPsaaddAADD, NA1, NA2, NA3, NA4, NA5, NA6, NA7, NA8, NA9Main Menu>Preprocessor>Modeling>Operate>Booleans>Add>Areas将分开的面相加生成一个面NA1...为原来的面note：要相加的面要是共面的，相加后生成新面，原来的面将被删除，aattAA TT, MA T, REAL, TYPE, ESYS, SECN指定所选的未划分网格的面的单元属性。

PREP7: MeshingMP ME ST DY <> PR EM <> FL PP EDMAT ：指定给所选的未划分网格的面的材料号。

REAL ：指定给所选的未划分网格的面的实常数号。

TYPE：指定给所选的未划分网格的面的单元类型号。

ESYS ：指定给所选的未划分网格的面的坐标系号。

SECN ：指定给所选的未划分网格的面的区域号。

注释：从所选的面中生成的面也将具有这些属性。

当面划分网格时将使用这些单元属性。

如果一个面在划分网格时，没有用此命令指定属性，那么该面的属性由当前的MAT,REAL,TYPE,ESYS,SECNUM命令的设置确定。

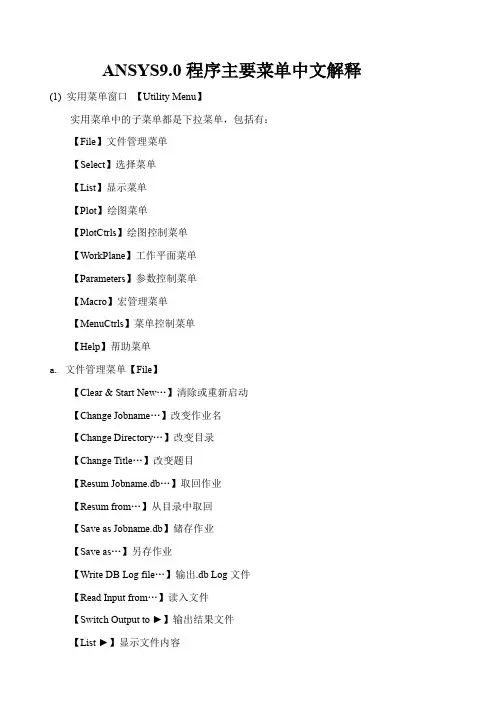

ANSYS9.0程序主要菜单中文解释(1) 实用菜单窗口【Utility Menu】实用菜单中的子菜单都是下拉菜单，包括有：【File】文件管理菜单【Select】选择菜单【List】显示菜单【Plot】绘图菜单【PlotCtrls】绘图控制菜单【WorkPlane】工作平面菜单【Parameters】参数控制菜单【Macro】宏管理菜单【MenuCtrls】菜单控制菜单【Help】帮助菜单a. 文件管理菜单【File】【Clear & Start New…】清除或重新启动【Change Jobname…】改变作业名【Change Directory…】改变目录【Change Title…】改变题目【Resum Jobname.db…】取回作业【Resum from…】从目录中取回【Save as Jobname.db】储存作业【Save as…】另存作业【Write DB Log file…】输出.db Log文件【Read Input from…】读入文件【Switch Output to ►】输出结果文件【List ►】显示文件内容【File Options ►】对文件进行重命名、删除和复制等操作【ANSYS File Options…】设定ANSYS文件的属性等【Import ►】导入其他CAD系统的文件【Export…】导出IGES格式的文件【Report Generator…】报告生成器【Exet…】退出b. 选择菜单【Select】【Entites…】选择实体【Component Manager…】组元管理【Comp/Assembly ►】选择组元和集合【Everything】重新激活整个模型【Everything Below ►】激活某类实体c.显示菜单【List】【File ►】显示文件内容【Status ►】显示选取内容的状态【Keypoint ►】显示关键点的属性和相关数据【Lines…】显示线的属性和相关数据【Areas】显示面的属性和相关数据【V olumes】显示体的属性和相关数据【Nodes…】显示节点的属性和相关数据【Elements ►】显示单元的属性和相关数据【Components】显示组元的属性和相关数据【Picked Entities +】显示选中的实体属性和相关数据【Properties ►】显示要查询内容的属性【Loads ►】显示载荷【Results ►】显示求解结果【Other ►】显示模型中其他的一些信息d. 绘图菜单【Plot】【Replot】重新绘制图形窗口中模型【Keypoints ►】在图形窗口中只绘制关键点【Lines】在图形窗口中只绘制线【Areas】在图形窗口中只绘制面【V olumns】在图形窗口中只绘制三维实体【Specified Entities ►】在图形窗口中只绘制指定的图元【Nodes】在图形窗口中只绘制节点【Elements】在图形窗口中只绘制单元【Layered Elements…】在图形窗口中只绘制分层的单元【Materials…】在图形窗口中只绘制材料属性【Data Tables…】在图形窗口中只绘制定义过的材料属性【Array paramentes…】在图形窗口中只绘制参数【Result ►】在图形窗口中只绘制求解结果【Multi-Plots】在图形窗口中只绘制所有图元【Components ►】在图形窗口中只绘制组元e. 绘图控制菜单【PlotCtrls】【Pan Zoom Rotate…】对模型进行移动、缩放和旋转【View Setings ►】模型观察视角的设置【Numbering…】图元编号显示控制【Symbols…】图元窗口中显示符号的控制【Style ►】模型显示风格控制【Font Controls ►】字体显示风格控制【Window Controls ►】图形窗口中的内容显示控制【Erase Options ►】在图形窗口中进行擦除操作【Animate ►】动画显示控制【Annotation ►】注释【Device Options…】设备选择【Redirect plots ►】更改绘图地址【Hard Copy ►】对屏幕进行硬拷贝【Save Plot ctrls…】储存绘图控制【Restore Plotctrls…】恢复绘图控制【Reset Plot ctrls】重新设置绘图控制【Capture Image…】扑捉图形窗口并以位图等文件保存【Restore Image…】恢复扑捉图形窗口【Write Metafile ►】输出材料数据【Multi-plot Controls…】多窗口绘图控制【Multi- Window Layout…】多窗口显示模型【Best Quality Image ►】最好质量扑捉图形窗口f.工作平面菜单【WorkPlane】【Display Working Plane】是否在图形窗口中显示工作平面【Show WP Status】显示工作平面状态【WP Setting…】工作平面参数设置【Offset WP by Increments…】对工作平面进行旋转【Offsets WP to ►】把工作平面移动到指定的图元位置【Align WP with ►】把工作平面按指定方向设置【Change Active CS to ►】更改当前激活坐标系【Change Display CS to ►】更改当前显示的坐标系【Local Coordinage Systems ►】局部坐标系的建立或删除等相关操作g.参数控制菜单【Parameters】h. 宏管理菜单【Macro】i. 菜单控制菜单【MenuCtrls】【Color Selection…】彩色选择【Font Selection…】字体选择【Update Toolbar】更改工具栏窗口【Edit Toolbar…】编辑工具栏窗口【Save Toolbar…】保存更改后的工具栏窗口【Restore Toolbar…】恢复工具栏窗口【Message Controls…】信息控制窗口【Save Menu Layout】保存更改后的菜单布局控制j.【Help】帮助菜单ANSYS的文档都在帮助菜单中，用到时可以查看。

ANSYS9.0程序主要菜单中文解释(1) 实用菜单窗口【Utility Menu】实用菜单中的子菜单都是下拉菜单，包括有：【File】文件管理菜单【Select】选择菜单【List】显示菜单【Plot】绘图菜单【PlotCtrls】绘图控制菜单【WorkPlane】工作平面菜单【Parameters】参数控制菜单【Macro】宏管理菜单【MenuCtrls】菜单控制菜单【Help】帮助菜单a. 文件管理菜单【File】【Clear & Start New…】清除或重新启动【Change Jobname…】改变作业名【Change Directory…】改变目录【Change Title…】改变题目【Resum Jobname.db…】取回作业【Resum from…】从目录中取回【Save as Jobname.db】储存作业【Save as…】另存作业【Write DB Log file…】输出.db Log文件【Read Input from…】读入文件【Switch Output to ►】输出结果文件【List ►】显示文件内容【File Options ►】对文件进行重命名、删除和复制等操作【ANSYS File Options…】设定ANSYS文件的属性等【Import ►】导入其他CAD系统的文件【Export…】导出IGES格式的文件【Report Generator…】报告生成器【Exet…】退出b. 选择菜单【Select】【Entites…】选择实体【Component Manager…】组元管理【Comp/Assembly ►】选择组元和集合【Everything】重新激活整个模型【Everything Below ►】激活某类实体c.显示菜单【List】【File ►】显示文件内容【Status ►】显示选取内容的状态【Keypoint ►】显示关键点的属性和相关数据【Lines…】显示线的属性和相关数据【Areas】显示面的属性和相关数据【V olumes】显示体的属性和相关数据【Nodes…】显示节点的属性和相关数据【Elements ►】显示单元的属性和相关数据【Components】显示组元的属性和相关数据【Picked Entities +】显示选中的实体属性和相关数据【Properties ►】显示要查询内容的属性【Loads ►】显示载荷【Results ►】显示求解结果【Other ►】显示模型中其他的一些信息d. 绘图菜单【Plot】【Replot】重新绘制图形窗口中模型【Keypoints ►】在图形窗口中只绘制关键点【Lines】在图形窗口中只绘制线【Areas】在图形窗口中只绘制面【V olumns】在图形窗口中只绘制三维实体【Specified Entities ►】在图形窗口中只绘制指定的图元【Nodes】在图形窗口中只绘制节点【Elements】在图形窗口中只绘制单元【Layered Elements…】在图形窗口中只绘制分层的单元【Materials…】在图形窗口中只绘制材料属性【Data Tables…】在图形窗口中只绘制定义过的材料属性【Array paramentes…】在图形窗口中只绘制参数【Result ►】在图形窗口中只绘制求解结果【Multi-Plots】在图形窗口中只绘制所有图元【Components ►】在图形窗口中只绘制组元e. 绘图控制菜单【PlotCtrls】【Pan Zoom Rotate…】对模型进行移动、缩放和旋转【View Setings ►】模型观察视角的设置【Numbering…】图元编号显示控制【Symbols…】图元窗口中显示符号的控制【Style ►】模型显示风格控制【Font Controls ►】字体显示风格控制【Window Controls ►】图形窗口中的内容显示控制【Erase Options ►】在图形窗口中进行擦除操作【Animate ►】动画显示控制【Annotation ►】注释【Device Options…】设备选择【Redirect plots ►】更改绘图地址【Hard Copy ►】对屏幕进行硬拷贝【Save Plot ctrls…】储存绘图控制【Restore Plotctrls…】恢复绘图控制【Reset Plot ctrls】重新设置绘图控制【Capture Image…】扑捉图形窗口并以位图等文件保存【Restore Image…】恢复扑捉图形窗口【Write Metafile ►】输出材料数据【Multi-plot Controls…】多窗口绘图控制【Multi- Window Layout…】多窗口显示模型【Best Quality Image ►】最好质量扑捉图形窗口f.工作平面菜单【WorkPlane】【Display Working Plane】是否在图形窗口中显示工作平面【Show WP Status】显示工作平面状态【WP Setting…】工作平面参数设置【Offset WP by Increments…】对工作平面进行旋转【Offsets WP to ►】把工作平面移动到指定的图元位置【Align WP with ►】把工作平面按指定方向设置【Change Active CS to ►】更改当前激活坐标系【Change Display CS to ►】更改当前显示的坐标系【Local Coordinage Systems ►】局部坐标系的建立或删除等相关操作g.参数控制菜单【Parameters】h. 宏管理菜单【Macro】i. 菜单控制菜单【MenuCtrls】【Color Selection…】彩色选择【Font Selection…】字体选择【Update Toolbar】更改工具栏窗口【Edit Toolbar…】编辑工具栏窗口【Save Toolbar…】保存更改后的工具栏窗口【Restore Toolbar…】恢复工具栏窗口【Message Controls…】信息控制窗口【Save Menu Layout】保存更改后的菜单布局控制j.【Help】帮助菜单ANSYS的文档都在帮助菜单中，用到时可以查看。

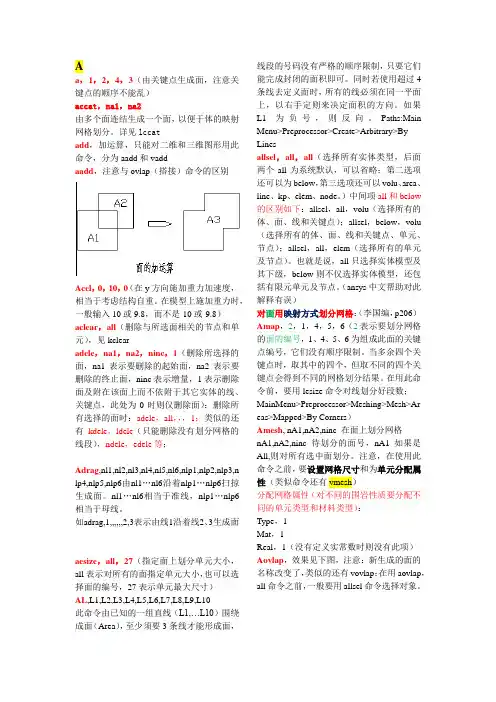

Aa，1，2，4，3（由关键点生成面，注意关键点的顺序不能乱）accat，na1，na2由多个面连结生成一个面，以便于体的映射网格划分。

详见lccatadd，加运算，只能对二维和三维图形用此命令，分为aadd和vaddaadd，注意与ovlap（搭接）命令的区别Acel，0，10，0（在y方向施加重力加速度，相当于考虑结构自重。

在模型上施加重力时，一般输入10或9.8，而不是-10或-9.8）aclear，all（删除与所选面相关的节点和单元），见kclearadele，na1，na2，ninc，1（删除所选择的面，na1表示要删除的起始面，na2表示要删除的终止面，ninc表示增量，1表示删除面及附在该面上而不依附于其它实体的线、关键点，此处为0时则仅删除面）；删除所有选择的面时：adele，all，，，1；类似的还有kdele，ldele（只能删除没有划分网格的线段），ndele，edele等；Adrag,nl1,nl2,nl3,nl4,nl5,nl6,nlp1,nlp2,nlp3,n lp4,nlp5,nlp6由nl1…nl6沿着nlp1…nlp6扫掠生成面。

nl1…nl6相当于准线，nlp1…nlp6相当于母线。

如adrag,1,,,,,,2,3表示由线1沿着线2、3生成面aesize，all，27（指定面上划分单元大小，all表示对所有的面指定单元大小，也可以选择面的编号，27表示单元最大尺寸）AL,L1,L2,L3,L4,L5,L6,L7,L8,L9,L10此命令由已知的一组直线（L1,…L10）围绕成面（Area），至少须要3条线才能形成面，线段的号码没有严格的顺序限制，只要它们能完成封闭的面积即可。

同时若使用超过4条线去定义面时，所有的线必须在同一平面上，以右手定则来决定面积的方向。

如果L1为负号，则反向。

Paths:Main Menu>Preprocessor>Create>Arbitrary>By Linesallsel，all，all（选择所有实体类型，后面两个all为系统默认，可以省略；第二选项还可以为below，第三选项还可以volu、area、line、kp、elem、node。

一‎、定义材料‎号及特性‎mp‎,lab,‎mat,‎co, ‎c1,……‎.c4 ‎lab:‎待定义的‎特性项目（‎e x,al‎p x,re‎f t,pr‎x y,nu‎x y,gx‎y,mu,‎d ens）‎‎ex: ‎弹性模量‎‎n uxy:‎小泊松比‎‎alpx‎:热膨胀‎系数‎ re‎f t: 参‎考温度‎ r‎e ft: ‎参考温度‎‎p rxy:‎主泊松比‎‎gxy:‎剪切模量‎‎mu: ‎摩擦系数‎‎d ens:‎质量密度‎mat‎:材料编‎号（缺省为‎当前材料号‎）c ‎材料特性值‎，或材料之‎特性，温度‎曲线中的常‎数项c‎1-c4:‎材料的特‎性-温度曲‎线中1次项‎，2次项，‎3次项，4‎次项的系数‎‎二、定义D‎P材料：‎首先‎要定义EX‎和泊松比：‎M P，EX‎，MAT，‎……‎‎‎‎‎‎‎ M‎P，NUX‎Y，MAT‎，……‎定义DP材‎料单元表（‎这里不考虑‎温度）：T‎B，DP，‎M AT‎进入单元表‎并编辑添加‎单元表：T‎B DATA‎，1，C ‎‎‎‎‎‎‎‎‎‎TBDA‎T A，2，‎ψ‎‎‎‎‎‎‎‎‎ TB‎D ATA，‎3，…… ‎如定义：‎E X=1E‎8，NUX‎Y=0.3‎，C=27‎，ψ=45‎的命令如下‎：MP‎，EX，1‎，1E8 ‎MP，N‎U XY，1‎，0.3 ‎TB，D‎P，1‎T BDAT‎A，1，2‎7TB‎D ATA，‎2，45这‎里要注意的‎是，在前处‎理的最初，‎要将角度单‎位转化到“‎度”，即命‎令：*af‎u n,de‎g‎三、单元‎生死载荷步‎!‎第一个载荷‎步T‎I ME,.‎.. !设‎定时间值（‎静力分析选‎项）‎N LGEO‎M,ON ‎!打开大位‎移效果‎NROP‎T,FUL‎L !设定‎牛顿－拉夫‎森选项‎ESTI‎F,...‎!设定非‎缺省缩减因‎子（可选）‎ES‎E L,..‎. !选择‎在本载荷步‎中将不激活‎的单元‎EKIL‎L,...‎!不激活‎选择的单元‎ES‎E L,S,‎L IVE ‎!选择所有‎活动单元‎NSL‎E,S !‎选择所有活‎动结点‎NSEL‎,INVE‎!选择所‎有非活动结‎点（不与活‎动单‎‎‎‎‎‎‎元相‎连的结点）‎D,‎A LL,A‎L L,0 ‎!约束所有‎不活动的结‎点自由度（‎可‎‎‎‎‎‎‎选）‎NSE‎L,ALL‎!选择所‎有结点‎ESEL‎,ALL ‎!选择所有‎单元‎D,...‎!施加合‎适的约束‎F,.‎.. !施‎加合适的活‎动结点自由‎度载荷‎SF,.‎.. !施‎加合适的单‎元载荷‎BF,.‎.. !施‎加合适的体‎载荷‎S AVE ‎SOL‎V E‎请参阅TI‎M E,NL‎G EOM,‎N ROPT‎,ESTI‎F,ESE‎L,EKI‎L L,NS‎L E,NS‎E L,D,‎F,SF和‎B F命令得‎到更详细的‎解释。

ANSYS9.0程序主要菜单中文解⑴ 实用菜单窗口【Utility Menu】实用菜单中的子菜单都是下拉菜单，包括有：[File]文件管理菜单[Select]选择菜单[List]显示菜单[Plot]绘图菜单[PlotCtrls]绘图控制菜单[WorkPlane]工作平而菜单[Parameters]参数控制菜单[Macro]宏管理菜单[MenuCtrls]菜单控制菜单[Help]帮助菜单a.文件管理菜单【File】[Clear & Start New••-]淸除或重新启动[Change Jobname--]改变作业名[Change Directory-】改变目录[ChangeTitle--]改变题目【Rcsum Jobnamc.db…】取回作业[Rcsuni from--]从目录中取回[Save as Jobnamc.db]储存作业【Saveas…】另存作业[Write DB Log file-]输出・db Log 文件[Read Input from- -]读入文件[Switch Output to ►]输岀结果文件【Lisi A】显示文件内容[File Options ►]对文件进行重命需、删除和复制等操作[ANSYS File Options-]设泄ANSYS 文件的属性等[Import ►】导入其他CAD系统的文件[Export-]导出IGES格式的文件【Report Generator--]报告生成器[Exet—]退出b.选择菜单【Select】[Entites—]选择实体[Component Manager••-]组元管理[Comp/Assembly ► 1选择组元和集合[Everything]重新激活整个模型【Everything Below ►]激活某类实体c.显示菜单【List】[File ►]显示文件内容[Status ►]显示选取内容的状态[Keypoint ►]显示关键点的属性和相关数据[Lines-]显示线的属性和相关数据【Areas］显示面的属性和相关数据［Volumes］显示体的属性和相关数据【Nodes…】显示节点的属性和相关数据［Elements ►］显示单元的属性和相关数据［Components］显示组元的属性和相关数据［Picked Entities+］显示选中的实体属性和相关数拯［Properties ►］显示要査询内容的属性［Loads ►］显示载荷［Results ►］显示求解结果【Other ►］显示模型中其他的一些信息d.绘图菜单【Plot】［Replot］重新绘制图形窗口中模型［Keypoints ►］在图形窗口中只绘制关键点［Lines］在图形窗口中只绘制线【Areas］在图形窗口中只绘制而［Volumns］在图形窗口中只绘制三维实体［Specified Entities ►］在图形窗口中只绘制指左的图元［Nodes］在图形窗口中只绘制节点［Elements］在图形窗口中只绘制单元【Layered Elements--］在图形窗口中只绘制分层的单元［Materials-］在图形窗口中只绘制材料属性［DataTables-］在图形窗口中只绘制怎义过的材料属性【Array paramentes…】在图形窗口中只绘制参数［Result ►］在图形窗口中只绘制求解结果［Multi-Plots］在图形窗口中只绘制所有图元［Components ►］在图形窗口中只绘制组元e.绘图控制菜单［PlotCtrls］［Pan Zoom Rotate--］对模型进行移动、缩放和旋转［View Setings ►】模型观察视角的设宜［Numbering—］图元编号显示控制［Symbols-］图元窗口中显示符号的控制［Style ►】模型显示风格控制［Font Controls ►］字体显示风格控制【Window Controls ►］图形窗口中的内容显示控制［Erase Options ►］在图形窗口中进行擦除操作［Animate ►］动画显示控制［Annotation ►】注释［Device Options---］设备选择［Redirect plots ►］更改绘图地址［Hard Copy ►】对屏幕进行硬拷贝［Save Plot ctrls-］储存绘图控制［Restore Plotctrls---］恢复绘图控制［ResetPlotctrls］重新设置绘图控制【Capture Image-］扑捉图形窗口并以位图等文件保存[Restore Image---]恢复扑捉图形窗口[Write Metafile ►】输出材料数据[Multi-plot Controls-]多窗口绘图控制[Multi- Window Layout---]多窗口显示模型[Best Quality Image ►]最好质量扑捉图形窗口f.工作平而菜单【WorkPlanc】[Display Working Plane]是否在图形窗口中显示工作平面[ShowWPStatus]显示工作平而状态[WPSetting-]工作平而参数设置[Offset WP by Increments••-]对工作平而进行旋转[Offsets WP to ►]把工作平而移动到指立的图元位置[Align WP with ►]把工作平面按指立方向设置[Change Active CS to ►]更改当前激活坐标系[Change Display CS to ►]更改当前显示的坐标系[Local Coordinage Systems ►]局部坐标系的建立或删除等相关操作g.参数控制菜单[Parameters]h.宏管理菜单[Macro]i.菜单控制菜单【HenuCtrls】[ColorSelection-••]彩色选择[Font Selection---]字体选择[UpdateToolbar]更改工具栏窗口[EditToolbar-]编辑工具栏窗口[SaveToolbar-]保存更改后的工具栏窗口[RestoreToolbar-]恢复工具栏窗口[MessageControls••-]信息控制窗口(Save Menu Layout]保存更改后的菜单布局控制j.[Help]帮助菜单ANSYS的文档都在帮助菜单中，用到时可以查看。

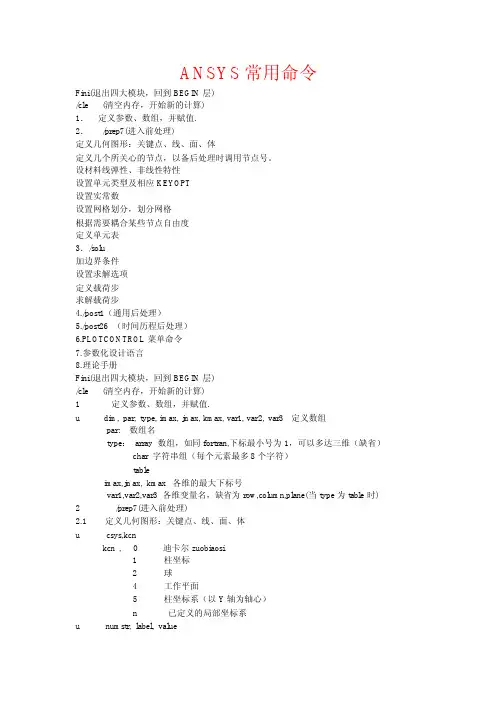

ANSYS 命令详解Fini 退出四大模块，回到BEGIN层/cle 清空内存，开始新的计算1．定义参数、数组，并赋值.2． /prep7 进入前处理定义几何图形：关键点、线、面、体定义几个所关心的节点，以备后处理时调用节点号。
