ANSYS命令 详解~ 部分~

第一部分：几何模型创建一、创建实体模型：GUI：Preprocessor>Modeling>Create>在实体网络化时，关键点不一定转变为节点，但硬点一定会转变为节点，硬点也是关键点。

GUI：Preprocessor>Modeling>Operate>功能：沿已有线的方向并在线上的一个端点上拉伸线的长度GUI ：Preprocessor>Modeling>Update Geom>功能：将以前分析所得的节点位移加到现在的有限元模型的节点上第二部分：网格划分技术一、给CAD 实体模型分配属性：GUI ：Preprocessor>Meshing>MeshTool> 三、单元尺寸控制：GUI：Preprocessor>Meshing>Mesher Opts> 五、连接操作：第三部分：施加载荷与求解过程一、分析类型：GUI：Preprocessor>Solution>Define Loads>1.载荷操作设置第四部分：通用后处理器一、分析类型：GUI：Preprocessor>General Postproc>1.指定用于后处理的文件与结果数据GUI：Preprocessor> General Postproc >Data & File Opts> 2.查看结果文件包含的结果序列汇总信息GUI：Preprocessor> General Postproc >Results Summary> 3.读入用于后处理的结果序列GUI：Preprocessor> General Postproc >Options for Outp> 8.结果观察器GUI：Preprocessor> General Postproc >Results Viewer> 9.生成PGR文件GUI：Preprocessor> General Postproc >Write PGR File> 10. 单元表处理单元结果GUI：Utility Menu> PlotCtrls >Capture Image>GUI：Utility Menu> PlotCtrls >Hard Copy>To file12. 动画显示结果。

ANSYS命令解释分享⼀下！BEGINNER'S GUIDE TO ANSYS COMMANDSThe symbol '*' corresponds to the following:* --> k, l, a, v, e, n, cm, et, mp, r where ==>k --> Keypointsl --> Linesa --> Areav --> Volumese --> Elementsn --> Nodescm --> componentet --> element typemp --> material propertyr --> real constant$ --> d, f, sf, bf, ic, where ==>d --> DOF constraint (ux... in Structural, Temp in thermal,f --> Force Load ( Heat in thermal)sf --> Surface load on nodesbf --> Body Force on NodesMore Commands can be generated by sensible combinations of " $* " family of commands. See the following list of $* possible options$* --> dk --> DOF constraints on KP (Vx,Vy,Pres... in CFD)dl --> DOF constraints on Linesda --> DOF constraints on Areasfk --> Force on Keypointssfl --> Surface load on Linessfa --> Surface load on Areassfe --> Surface load on element faces中国热模⽹⾸发bfk --> Body Force on Keypointsbfl --> Body Force on Linesbfa --> Body Force on Areabfv --> Body Force on Volumesbfe --> Body Force on Elementsic --> Initial Conditions ",p" --> If ",p" was issued at the end of the Command(in Input Window) the GUI based picking menu will be activated. Useful for listing, plotting, meshing, deleting, etc..**********************************************************1. Listing of picked Entities:COMMAND SYNTAX: *LIS,p & $*LIS,pA few Combinations of this command are:klis,p --> List KPllis,p --> Lists Linesalis,p --> Lists Areasvlis,p --> Lists Volumeselis,p --> Lists Elementsnlis,p --> Lists Nodescmlis,p --> Lists componentscslis,p --> Lists user created local co-ordinate systemsdlis,p --> Lists DOF constraints specfied on nodesdalis,p --> Lists DOF constraints applied on Areasflis,p --> Lists force on Nodes中国热模⽹⾸发sfllis,p --> Lists Surface Load on linesbfalis,p --> Lists body force load applied on Areasiclis,p --> Lists Initial condition on NodesIf ",p" was not issued, all entites currently selected will be listed.For certain commands ",p" cannot be issued. See the below mentioned commandsetlis --> Lists the different element types definedmplis --> Lists whatever Material propertiesrlis --> Lists whatever real constantscslis --> Lists all co-ordinate systemscmlis --> Lists all components*********************************************************2. Plotting of Entities: COMMAND SYNTAX: *plo KPLO / LPLO / APLO / VPLO / EPLO / NPLO / CMPLO / **********************************************************3. deleting of Entities:COMMAND SYNTAX: *DEL,p & $*DEL,pKDEL,p / LDEL,p / ADEL,p / VDEL,p / EDEL,p / NDEL,p / CMDEL,p / DDEL,p /DKDEL,p / DADEL,p / FDEL,p / SFDEL,p / SFEDEL,p / SFADEL,p / SFLDEL,p / 热点模具⽹BFADEL,p / ......The syntax for this command is very similar to LISTING command.**********************************************************4. distance between two entities:COMMAND SYNTAX: *DIS,pndis,p --> Distance between two nodeskdis,p --> Distance between two KPs**********************************************************5. Meshing of geometries:COMMAND SYNTAX: *MES,pKMES,p / LMES,p / AMES,p / VMES,p**********************************************************6. Size settings for Lines and Areas before meshing :COMMAND SYNTAX : *size,,p Lesiz,p / Aesize,p*********************************************************7. Clearing Meshes of already meshed geometries:COMMAND SYNTAX: *CLE,p KCLE,p / LCLE,p / ACLE,p / VCLE,p**********************************************************8. BOOLEAN Operations: IntersectCOMMAND SYNTAX : *IN* AINA,p / VINV,p / LINL,p / AINV,p / LINV,p / LINA,p 热点模具⽹**********************************************************9. BOOLEAN Operations: GLUECOMMAND SYNTAX : *GLUE VGLUE,p / AGLUE,p / LGLUE,p**********************************************************10. Boolean Operations: SUBTRACT/DIVIDE:COMMAND SYNTAX: *sb*,p See the following examples to understand how this works:asba,p --> Subtract Area from Areaasbl,p --> Divide Area by linevsba,p --> Divide volume by Arealsbw,p --> Divide line by Workplanevsbw,p --> Divide volume by Workplaneasbw,p --> Divide area by Workplanevsbv,p --> subtract Volume by another volumeMore combinations exist. The user needs to explore them for themselves --> forms a part of learning**********************************************************11. Boolean Operations: Overlap:COMMAND SYNTAX: *OVLAP,p AOVLAP,p / VOVLAP,p**********************************************************12. Concatenation of Lines / Areas --> for map meshing热点模具⽹COMMAND SYNTAX : *ccat,pLCCAT,p --> Concatenation of Lines for Map meshing AreaACCAT,p --> Concatenation of Areas for Map meshing Volume*********************************************************13. Dragging operationCOMMAND SYNTAX : *drag,pvdrag,p --> Drag areas along a line to create a new volumeadrag,p --> Drag line along a line to create a new arealdrag,p --> Drag KP along a line to create a new line**********************************************************14. Copy Geomtric entitiesCOMMAND SYNTAX : *GEN,,pKGEN,,p / LGEN,,p / AGEN,,p / VGEN,,pPlease note that *GEN commands are also used for MOVE operations. The difference lies in the value specified in the 10th field of these *GEN commands. By default it is 0 --> which does the COPY operation. If specfied as 1 --> it does the MOVE operation**********************************************************15. Bottom -to- Top modeling commands:COMMAND SYNTAX : *,p & **,p 热点模具⽹k,p ---> Allows user to pick KP in the Workplanel,p ---> Create lines from existing KPak,p ---> Create area from KPal,p ---> Create areafrom linesv,p ---> Create Volume from KPva,p ---> Create Volume from Arease,p ---> Create Elem from existing nodesen,p ---> Create Elem from nodes**********************************************************16. To apply common Boundary Conditions such as DOF constraint, Forces, Surface Loads, Bodyforce Loads and Initial conditions* --> is meant for the KLAVE entities only (KLAVEN stands for KP, Lines, Area, Volumes & ELem )16a. DOF constraint :COMMAND SYNTAX : $*,p ( Please Note: NOT all * are valid)See the valid combinations below:D,p --> To apply DOF on nodesDK,p --> To apply DOF on KeypointsDL,p --> Apply DOF on LinesDA,p --> Apply DOF on Areas ( symmetry or Anti-symmetry will be prompted)****************16b. FORCE Loading:COMMAND SYNTAX : $*,p 中国热模⽹⾸发See the valid combinations below:f,p --> Forces on nodesfk,p --> Force on Keypoints(fa,p or FV,p or FL,p ----> Since force cannot be applied on Lines or Area & volumes... this command does not exist.)****************16c. Surface Loads:COMMAND SYNTAX : $*,pSee the valid combinations below:sf,p --> Surface Load on a set of Nodessfl,p --> Surface Load on Linessfa,p --> Surface Load on Areasfe,p --> Surface Load on Element(SFk,p and SFV,p do not exist since pressure cannot be applied on a single Kp and neither can it be applied on a volume) ****************16d. BodyForce Load: COMMAND SYNTAX : bf*,pSee the valid combinations below:bf,p --> Bodyforce Load on a set of Nodesbfk,p --> Bodyforce Load on KPbfl,p --> Bodyforce Load on Linesbfa,p --> Bodyforce Load on Areasbfv,p --> Bodyforce Load on Volumesbfe,p --> Bodyforce Load on Element****************16e. Initial conditions:热点模具⽹ic,p --> Initial Conditions on Nodes(P.S: Initial Conditions can be applied only to nodes. )***********************************************************17. To refine a mesh :COMMAND SYNTAX : *ref,pkREF,p / kREF,p / aREF,p / eREF,p / nREF,p***********************************************************18. To TRANsfer loads from the Solid model to the FE model:COMMAND SYNTAX : $TRANdtran / ftran / sftran / bftran & SBCTRAN(SBCTRAN --> Transfers all solid model loads to FE model)***********************************************************19. Writing / Reading information to a file (ASCII)COMMAND SYNTAX : *read, & *write,NWRITE / MPWRITE / ETWRITE / RWRITE / EWRITE / CDWRITENREAD / MPREAD / ETREAD / RREAD / EREAD / CDREAD / LDREAD(Some of these commands ETWRITE/ETREAD , RWRITE/RREAD are undocumented. But they do work) The Commands CDWRITE and CDREAD are used to write/read all FE model related info (w or w/o geometry to ASCII files) Its recommended the user read the online help on these two commands before using them 热点模具⽹The LDREAD commands are used to read loads (LD) from other analysis types. For example: Tempfrom Thermal results file (*.rth) are applied onto Structural elements.好，我来补充⼀下楼上师兄的命令。

ANSYS命令大全及中文注解ANSYS命令大全1. A，P1，P2，…，P17，P18（以点定义面）2. AADD，NA1，NA2，…NA8，NA9（面相加）3. AATT，MAT，REAL，TYPE，ESYS，SECN（指定面的单元属性）【注】ESYS为坐标系统号、SECN为截面类型号。

4. *ABBR，Abbr，String（定义一个缩略词）5. ABBRES，Lab，Fname，Ext（从文件中读取缩略词）6. ABBSAVE，Lab，Fname，Ext（将当前定义的缩略词写入文件）7. ABS，IR，IA，--，--，Name，--，--，FACTA（取绝对值）【注】*************8. ACCAT，NA1，NA2（连接面）9. ACEL，ACEX，ACEY，ACEZ（定义结构的线性加速度）10. ACLEAR，NA1，NA2，NINC（清除面单元网格）11. ADAMS，NMODES，KSTRESS，KSHELL【注】*************12. ADAPT, NSOLN, STARGT, TTARGT, FACMN, FACMX, KYKPS, KYMAC【注】*************13. ADD，IR, IA, IB, IC, Name, --,-- , FACTA, FACTB, FACTC（变量加运算）14. ADELE，NA1，NA2，NINC，KSWP（删除面）【注】KSWP =0删除面但保留面上关键点、1删除面及面上关键点。

15. ADRAG，NL1，NL2，…，NL6，NLP1，NLP2，…，NLP6（将既有线沿一定路径拖拉成面）16. AESIZE，ANUM，SIZE（指定面上划分单元大小）17. AFILLT，NA1，NA1，RAD（两面之间生成倒角面）18. AFSURF，SAREA，TLINE（在既有面单元上生成重叠的表面单元）19. *AFUN, Lab（指定参数表达式中角度单位）20. AGEN, ITIME, NA1, NA2, NINC, DX, DY, DZ, KINC, NOELEM, IMOVE（复制面）21. AGLUE，NA1，NA2，…，NA8，NA9（面间相互粘接）22. AINA，NA1，NA2，…，NA8，NA9（被选面的交集）23. AINP，NA1，NA2，…，NA8，NA9（面集两两相交）24. AINV，NA，NV（面体相交）25. AL，L1，L2，…，L9，L10（以线定义面）26. ALIST，NA1，NA2，NINC，Lab（列表显示面的信息）【注】Lab=HPT时，显示面上硬点信息，默认为空。

ANSYS结构分析单元功能与特性/可以组成一一些命令，一般是一种总体命令（session),三十也有特殊，比如是处理/POST1! 是注释说明符号，，与其他软件的说明是一样的，ansys不作为命令读取，* 此符号一般是APDL的标识符，也就是ansys的参数化语言，如*do ,,,*enddo等等NSEL的意思是node select，即选择节点。

s就是select，选择。

DIM是定义数组的意思。

array 数组。

MP命令用来定义材料参数。

K是建立关键点命令。

K,关键点编号,x坐标,y坐标，z坐标。

K, NPT, X, Y, Z是定义关键点，K是命令，NPT是关键点编号，XYZ是坐标。

NUMMRG, keypoint 用这个命令，要保证关键点的位置完全一样，只是关键点号不一样的才行。

这个命令对于重复的线面都可以用。

这个很简单，压缩关键。

Ngen 复制节点e,节点号码：这个命令式通过节点来形成单元NUMCMP,ALL：压缩所有编号，这样你所有的线都会按次序重新编号~你要是需要固定的线固定的标号NSUBST,100,500,50：通过指定子步数来设置载荷步的子步LNSRCH线性搜索是求解非线性代数方程组的一种技巧，此法会在一段区间内，以一定的步长逐步搜索根，相比常用的牛顿迭代法所要耗费的计算量大得多，但它可以避免在一些情况下牛顿迭代法出现的跳跃现象。

LNSRCH激活线性搜索PRED 激活自由度求解预测NEQIT指定一个荷载步中的最大子步数AUTOTS 自动求解控制打开自动时间步长.KBC -指定阶段状或者用跳板装载里面一个负荷步骤。

SPLINE:P1，P2，P3，P4，P5，P6，XV1，YV1，ZV1，XV6，YV6，ZV6（生成分段样条曲线）*DIM，Par，Type，IMAX，JMAX，KMAX，Var1，Var2，Var3（定义载荷数组的名称）【注】Par: 数组名Type：array 数组，如同fortran,下标最小号为1，可以多达三维（缺省）char 字符串组（每个元素最多8个字符）tableIMAX，JMAX，KMAX各维的最大下标号Var1，Var2，Var3 各维变量名，缺省为row,column,plane(当type为table时)/config是设置ansys配置参数的命令格式为/CONFIG, Lab, V ALUELab为参数名称value为参数值例如：/config，MXEL，10000的意思是最大单元数为10000杆单元:LINK1、8、10、11、180梁单元：BEAM3、4、23、24，44，54，188，189管单元:PIPE16，17，18，20，59，602D实体元:PLANE2，25，42，82，83，145，146，182，1833D实体元:SOLID45，46，64，65，72，73，92，95，147，148，185，186，187，191壳单元:SHELL28，41，43，51，61，63，91，93，99，143，150，181，208，209弹簧单元:COMBIN7，14，37，39，40质量单元:MASS21接触单元:CONTAC12，52，TARGE169，170，CONTA171，172，173，174，175，178矩阵单元:MATRIX27，50表面效应元:SURF153，154粘弹实体元:VISCO88，89，106，107，108，超弹实体元:HYPER56，58，74，84，86，158耦合场单元:SOLID5，PLANE13，FLUID29，30，38，SOLID62，FLUID79，FLUID80，81，SOLID98，FLUID129，INFIN110，111，FLUID116，130界面单元:INTER192，193，194，195显式动力分析单元:LINK160，BEAM161，PLANE162，SHELL163，SOLID164，COMBI16杆单元单元名称简称节点数节点自由度特性备注LINK1 2D杆 2 Ux,Uy EPCSDGB常用杆元LINK8 3D杆Ux,Uy,Uz EPCSDGBLINK103D仅受拉或仅受压杆EDGB模拟缆索的松弛及间隙LINK11 3D线性调节器EGB模拟液压缸和大转动LINK180 3D有限应变杆EPCDFGB 另可考虑粘弹塑性E-弹性(Elasticity)，P-塑性(Plasticity)，C-蠕变(Creep)，S-膨胀(Swelling)，D-大变形或大挠度(Large deflection)，F-大应变(Large strain)或有限应变(Finite strain)，B-单元生死(Birth and dead),G-应力刚化(Stress stiffness)或几何刚度(Geometric stiffening)，A-自适应下降(Adaptive descent)等。

ANSYS常用命令详解1、AA，P1，P2，........P18 连接点生成面P1-P18 生成面的点号(用键盘输入，最多18个)，最少3个，如果p1=p，可以在图中拾取(仅在GUI中有效)，注意: 点p1到p18一定按顺时针或逆时针方向沿面顺序输入，这个顺序也确定了面的法线正向(按右手法则)。

面包含相邻点间已生成的线，如果两点间不只存在一条线，将用最短的一条。

如果生成面的点大于4个，要求点和线在当前坐标系下坐标为常值（如面或柱）。

建议环形坐标系下实体建模不用此命令。

菜单：main>preprocessor>modeling>create>area>arbitrary>through KPs2、AADDAADD, NA1, NA2, NA3, NA4, NA5, NA6, NA7, NA8, NA9将分开的面相加生成一个面NA1, NA2,...为原来的面note：要相加的面要是共面的，相加后生成新面，原来的面将被删除，菜单：Main Menu>Preprocessor>Modeling>Operate>Booleans>Add>Areas3、AATTAATT, MAT, REAL, TYPE, ESYS, SECN指定所选的未划分网格的面的单元属性。

PREP7: MeshingMP ME ST DY <> PR EM <> FL PP EDMAT：指定给所选的未划分网格的面的材料号。

REAL：指定给所选的未划分网格的面的实常数号。

TYPE：指定给所选的未划分网格的面的单元类型号。

ESYS：指定给所选的未划分网格的面的坐标系号。

SECN：指定给所选的未划分网格的面的区域号。

注释：从所选的面中生成的面也将具有这些属性。

当面划分网格时将使用这些单元属性。

如果一个面在划分网格时，没有用此命令指定属性，那么该面的属性由当前的MAT,REAL,TYPE,ESYS,SECNUM命令的设置确定。

APDL换行与续行-APDL规定每行72个字符如果要写表达式A＝C1+C2 （C1与C2都为表达式可以用B=C1A=B+C2将一行拆成两行来做但是如果不是表达式，而是输入一个命令参数过多的话，可以用续行命令RMORE，格式如下：RMORE, R7, R8, R9, R10, R11, R12这个命令每次也只能输入6个参数，如果多于6个，可以重复使用RMORE就可以输入13-18，19-24等等。

另外，于上面续行相应的是换行，一行命令太短可以使用多个命令共一行$”，没有双引号。

这样就可以将一行变成多行使。

：）换行符是“ANSYS常见术语/命令对照表Utility Menu实用菜单SAVE_DB 存储数据库RESUME_DB 恢复数据库Select Entity 选择实体Comp/Assembly 组元/集合Plot/Replot 画图/重新画图Pan,Zoom,Rotate… 平移，缩放，旋转…WorkPlane(WP) 工作平面Coordinate System(CS) 坐标系Macro 宏Preference… 优先设置…Preprocessor 前处理General Postproc 通用后处理TimeHist Postproc 时间历程后处理APDL ANSYS参数化设计语言Line Fillet 在两条线的过渡生成线Arbitrary 任意形状Cylinder 圆柱体Prism 棱柱体Cone 圆锥形Sphere 球形Polygon 多边形Stress 应力Strain 应变Displacement 位移DOF 自由度Von Mises(Stress) 平均应力Contour 等高线（图）Deformed/Undeformed shape 变形后/未变形的形状Results Summary 结果摘要Radiation Matrix 辐射矩阵Modeling 建模Meshing 划分网格Attribute 属性LS (Load Step) 载荷步ansys的常用命令介绍对ANSYS学习也有一个来月的时间了，可是还是什么都不会！郁闷！整理了一些ANS YS常用的命令；但深知自己的水平，还不敢保证完全正确；给大家一些参考，望指正：1. A，P1，P2，…，P17，P18（以点定义面）2. AADD，NA1，NA2，…NA8，NA9（面相加）3. AATT，MAT，REAL，TYPE，ESYS，SECN（指定面的单元属性）【注】ESYS为坐标系统号、SECN为截面类型号。

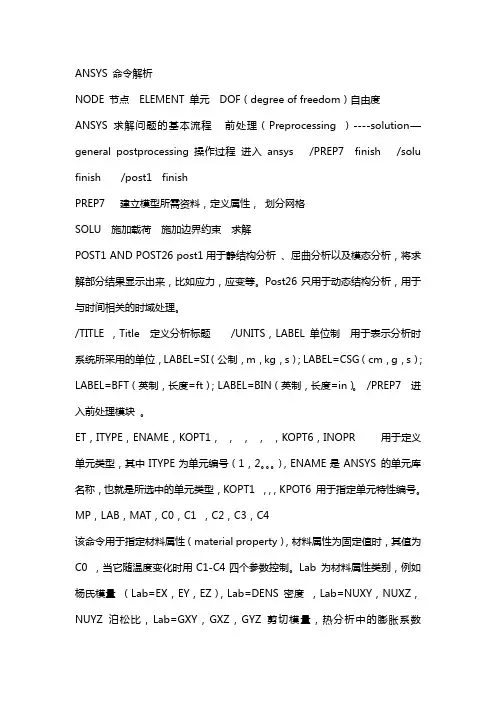

ANSYS 命令解析NODE 节点 ELEMENT 单元 DOF（degree of freedom）自由度ANSYS 求解问题的基本流程前处理（Preprocessing ）----solution—general postprocessing 操作过程进入ansys /PREP7 finish /solu finish /post1 finishPREP7 建立模型所需资料，定义属性，划分网格SOLU 施加载荷施加边界约束求解POST1 AND POST26 post1用于静结构分析、屈曲分析以及模态分析，将求解部分结果显示出来，比如应力，应变等。

Post26只用于动态结构分析，用于与时间相关的时域处理。

/TITLE ，Title 定义分析标题 /UNITS，LABEL 单位制用于表示分析时系统所采用的单位，LABEL=SI（公制，m，kg，s）；LABEL=CSG（cm，g，s）；LABEL=BFT （英制，长度=ft）；LABEL=BIN（英制，长度=in）。

/PREP7 进入前处理模块。

ET，ITYPE，ENAME，KOPT1，，，，，KOPT6，INOPR 用于定义单元类型，其中ITYPE为单元编号（1，2。

），ENAME是ANSYS 的单元库名称，也就是所选中的单元类型，KOPT1 ，，，KPOT6 用于指定单元特性编号。

MP，LAB，MAT，C0，C1 ，C2，C3，C4该命令用于指定材料属性（material property），材料属性为固定值时，其值为C0 ，当它随温度变化时用C1-C4四个参数控制。

Lab 为材料属性类别，例如杨氏模量（Lab=EX，EY，EZ），Lab=DENS密度，Lab=NUXY，NUXZ，NUYZ泊松比，Lab=GXY，GXZ，GYZ 剪切模量，热分析中的膨胀系数Lab=Alpx，Aalpy，Alpz。

MAT 为对应ET所定义的号码（ITYPE），表示该属性属于ITYPE。

ANSYS部分命令详解A,P1,P2,P3,P4,P5,P6,P7,P8,P9此命令用已知的一组关键点点（P1~P9）来定义面（Area），最少使用三个点才能围成面，同时产生转围绕些面的线。

点要依次序输入，输入的顺序会决定面的法线方向。

如果超过四个点，则这些点必须在同一个平面上。

Menu Paths:Main Menu>Preprocessor>Create>Arbitrary>Through KPs*ABBR，Abbr,String－－定义一个缩略语．Abbr:用来表示字符串＂String＂的缩略语，长度不超过８个字符．String：将由＂Abbr＂表示的字符串，长度不超过６０个字符．ABBRES，Lab，Fname，Ext－从一个编码文件中读出缩略语．Lab：指定读操作的标题，NEW：用这些读出的缩略语重新取代当前的缩略语（默认）CHANGE：将读出的缩略语添加到当前缩略语阵列，并替代现存同名的缩略语．Ext：如果＂Fname＂是空的，则缺省的扩展命是＂ABBR＂．ABBSAV，Lab，Fname，Ext－将当前的缩略语写入一个文本文件里Lab：指定写操作的标题，若为ALL，表示将所有的缩略语都写入文件（默认）add, ir, ia,ib,ic,name,--,--,facta, factb, factc将ia,ib,ic变量相加赋给ir变量ir, ia,ib,ic：变量号name: 变量的名称Adele,na1,na2,ninc,kswp ！kswp=0时只删除掉面积本身，＝1时低单元点一并删除。

Adrag, nl1,nl2,nl3,nl4,nl5,nl6, nlp1,nlp2,nlp3,nlp4,nlp5,nlp6 ！面积的建立，沿某组线段路径，拉伸而成。

Afillt,na1,na2,rad ！建立圆角面积，在两相交平面间产生曲面，rad为半径。

*AFUN，Lab在参数表达式中，为角度函数指定单位．Lab：指定将要使用的角度单位．有３个选项．RAD：在角度函数的输入与输出中使用弧度单位（默认）DEG：在角度函数的输入与输出中使用度单位．STAT：显示该命令当前的设置（即是度还是弧度）．Agen, itime,na1,na2,ninc,dx,dy,dz,kinc,noelem,imove ！面积复制命令。

,例：vsel,s,volu,,14
vsel,a,volu,,17,23,2
上面的命令选中了实体编号为 14，17，19，21，23的五个实体
u rforce, nvar, node, item, comp, name 指定待存储的节点力数据
nvar: 变量号
node: 节点号
item comp
F x, y.z
mu: 摩擦系数
dens: 质量密度
mat: 材料编号（缺省为当前材料号）
c 材料特性值，或材料之特性，温度曲线中的常数项
c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数
二、定义DP材料：
首先要定义EX和泊松比：MP，EX，MAT，……
MP，NUXY，MAT，……
定义DP材料单元表（这里不考虑温度）：TB，DP，MAT
!第二个（或后继）载荷步：
TIME,...
ESEL,...
EKILL,... !杀死选择的单元
ESEL,...
EALIVE,... !重新激活选择的单元
...
FDELE,... !删除不活动自由度的结点载荷
D,... !约束不活动自由度
...
F,... !在活动自由度上施活的自由度上的约束
Command:EKILL
GUI: Main Menu>Solution>-Load Step Opts-Other>Kill Elements
用下列命令重新激活单元：
Command: EALIVE
GUI: Main Menu>Solution>-Load Step Opts-Other>Activate Elem
SAVE

ANSYS命令流解释/PREP7 ! 进入前处理器ET,1,BEAM4 ! 定义单元beam4,是个三维梁单元KEYOPT,1,2,0 ! 定义单元的关键选项，如果后面是0，代表默认的，可以先不用理解，KEYOPT,1,6,0KEYOPT,1,7,1 ! 这里定义第七个关键选项，定义为编号1，也就是计算陀螺阻尼矩阵方程，要求! IYY 等于IZZ，也就是两个转动惯量要相等，这两个量要在实常数中定义! 也就是下面的命令RKEYOPT,1,9,0KEYOPT,1,10,0*SET,p,acos(-1) ! 定义三个参数，分别是派（4.1315）、第一个半径R1，第二个半径r2*SET,R1,5*SET,R2,60 ! 半径的单位! 定义单元的实常数，有两个，因为有两个半径，分别就是下面的R,1! 和r,2! r命令的定义中需要根据使用单元beam4来一一对应，不同的单元R命令! 定义的意思是不一样的,具体每个意思，下图看，一定要一一对应! 这里就先是截面积，Z向转动惯量，Y像转动惯量，是一样的，从上面的! 关键选项定义中可以看的出来，KEYOPT,1,7,1 R,1,p*R1**2,p*R1**4/4,p*R1**4/4,2*R1,2*R1, ,RMORE, ,p*R1**4/2, , ,2175, , ! 这个也是定义实常数，因为命令只能定义6个数，从第七个! 就要使用这个命令，编号可以从下图中对应下R,2,p*R2**2,p*R2**4/4,p*R2**4/4,2*R2,2*R2, , ! 定义第二个实常数R，2 RMORE, ,p*R2**4/2, , ,2175, ,MPTEMP,,,,,,,, ! 这里来定义材料属性，目前楼主提供的是GUI操作以后的! ，这个需要相应简化,因为GUi操作中一般包括了温度的考虑，所以使用了几个温度的命令! 目前看来只是有一个温度，所以不用考虑温度，简化后的，在后面的注释中，注释开始是!（感叹号）MPTEMP,1,0MPDATA,EX,1,,2e5MPDATA,PRXY,1,,.3MPTEMP,,,,,,,,MPTEMP,1,0MPDATA,DENS,1,,1e-10! 简化后的材料属性! mp,ex,1,2e5 ! 分别定义弹性模量，泊松比，密度，其中的1代表第一个材料属性! mp,PRXY,1,0.3! mp,DENS,1,1e-10MPTEMP,,,,,,,, ! 这里就是定义第二个材料属性了！同样包括弹性模量，泊松比，密度MPTEMP,1,0MPDATA,EX,2,,2E5MPDATA,PRXY,2,,.3MPTEMP,,,,,,,,MPTEMP,1,0MPDATA,DENS,2,,8E-8K, ,,,, ! 定义两个关键点，第一个是0，第二个坐标是：(100,0,0) K, ,100,,,TYPE, 1 ! 选择第一个单元，也就是beam4MAT, 1 ! 选择第一个材料属性REAL, 1 ! 选择第一个实常数ESYS, 0 ! 选择默认的单元坐标系统LSTR, 1, 2 ! 用刚才生成的两个关键点，建立一条直线LESIZE,ALL, , ,200, ,1, , ,1, ! 把建立的这条直线划分为200个LMESH, 1 ! 根据划分的线的段数，网格这条线，从而生成有限元模型D,1,UX ! 对于第一个节点（也就是原点位置的那个节点）进行约束，三个平移方向都约束，但是转动方向不约束，! 因为单元beam4是有六个自由度的D,1,UYD,1,UZD,102,UY ! 对于第102个节点，这样来算他的位置，总共长度是100，划分为200分，那么102是那个位置，楼主应该知道了吧! 选择了Y方向和Z方向的平移约束D,102,UZFLST,2,1,2,ORDE,1 ! 后面的两个命令结合起来就是选择了第200个节点，但是没有具体操作，! 只是有了拾取选择这个点的操作，这两个命令一般是GUI直接生成的，写命令流的一般不使用这两个操作! 所以这两个命令其实什么任务都没有做目前FITEM,2,200对上面的命令一一般是需要简化的，简化后的就是：/PREP7ET,1,BEAM4KEYOPT,1,7,1*SET,p,acos(-1)*SET,R1,5*SET,R2,60R,1,p*R1**2,p*R1**4/4,p*R1**4/4,2*R1,2*R1, ,RMORE, ,p*R1**4/2, , ,2175, ,R,2,p*R2**2,p*R2**4/4,p*R2**4/4,2*R2,2*R2, ,RMORE, ,p*R2**4/2, , ,2175, ,mp,ex,1,2e5mp,PRXY,1,0.3mp,DENS,1,1e-10mp,ex,2,2e5mp,PRXY,2,0.3mp,DENS,2,8e-8K,1,,,,K,2,100,,,MAT, 1REAL, 1LSTR, 1, 2LESIZE,ALL, , ,200LMESH, 1D,1,UXD,1,UYD,1,UZD,102,UYD,102,UZFLST,2,1,2,ORDE,1FITEM,2,200简化后的命令楼主结合本人说的，可以理解下这段话因为只是在建模，所以没有执行什么计算的，思路其实我已经说的很明确了：首先定义单元，指定一个关键选项包括了陀螺阻尼效果，然后再定义两个实常数，然后定义了两个材料属性，然后建立一个一个线，使用第一个实常数，和第一个材料属性对这个线进行了网格！其次再对这个线进行了约束的施加，原点位置三个平移方向全约束，对102个节点位置，进行了两个方向的约束。

AaA,P1,P2,........P18 ——连接点生成面P1-P18 生成面的点号(用键盘输入,最多18个),最少3个,如果p1=p,可以在图中拾取(仅在GUI中有效)注意：点p1到p18一定按顺时针或逆时针方向沿面顺序输入,这个顺序也确定了面的法线正向(按右手法则)。

面包含相邻点间已生成的线，如果两点间不只存在一条线，将用最短的一条。

如果生成面的点大于4个，要求点和线在当前坐标系下坐标为常值（如面或柱）。

建议环形坐标系下实体建模不用此命令。

菜单：main>preprocessor>modeling>create>area>arbitrary>through KPsaaddAADD, NA1, NA2, NA3, NA4, NA5, NA6, NA7, NA8, NA9Main Menu>Preprocessor>Modeling>Operate>Booleans>Add>Areas将分开的面相加生成一个面NA1...为原来的面note：要相加的面要是共面的，相加后生成新面，原来的面将被删除，aattAA TT, MA T, REAL, TYPE, ESYS, SECN指定所选的未划分网格的面的单元属性。

PREP7: MeshingMP ME ST DY <> PR EM <> FL PP EDMAT ：指定给所选的未划分网格的面的材料号。

REAL ：指定给所选的未划分网格的面的实常数号。

TYPE：指定给所选的未划分网格的面的单元类型号。

ESYS ：指定给所选的未划分网格的面的坐标系号。

SECN ：指定给所选的未划分网格的面的区域号。

注释：从所选的面中生成的面也将具有这些属性。

当面划分网格时将使用这些单元属性。

如果一个面在划分网格时，没有用此命令指定属性，那么该面的属性由当前的MAT,REAL,TYPE,ESYS,SECNUM命令的设置确定。

Aa，1，2，4，3（由关键点生成面，注意关键点的顺序不能乱）accat，na1，na2由多个面连结生成一个面，以便于体的映射网格划分。

详见lccatadd，加运算，只能对二维和三维图形用此命令，分为aadd和vaddaadd，注意与ovlap（搭接）命令的区别Acel，0，10，0（在y方向施加重力加速度，相当于考虑结构自重。

在模型上施加重力时，一般输入10或9.8，而不是-10或-9.8）aclear，all（删除与所选面相关的节点和单元），见kclearadele，na1，na2，ninc，1（删除所选择的面，na1表示要删除的起始面，na2表示要删除的终止面，ninc表示增量，1表示删除面及附在该面上而不依附于其它实体的线、关键点，此处为0时则仅删除面）；删除所有选择的面时：adele，all，，，1；类似的还有kdele，ldele（只能删除没有划分网格的线段），ndele，edele等；Adrag,nl1,nl2,nl3,nl4,nl5,nl6,nlp1,nlp2,nlp3,n lp4,nlp5,nlp6由nl1…nl6沿着nlp1…nlp6扫掠生成面。

nl1…nl6相当于准线，nlp1…nlp6相当于母线。

如adrag,1,,,,,,2,3表示由线1沿着线2、3生成面aesize，all，27（指定面上划分单元大小，all表示对所有的面指定单元大小，也可以选择面的编号，27表示单元最大尺寸）AL,L1,L2,L3,L4,L5,L6,L7,L8,L9,L10此命令由已知的一组直线（L1,…L10）围绕成面（Area），至少须要3条线才能形成面，线段的号码没有严格的顺序限制，只要它们能完成封闭的面积即可。

同时若使用超过4条线去定义面时，所有的线必须在同一平面上，以右手定则来决定面积的方向。

如果L1为负号，则反向。

Paths:Main Menu>Preprocessor>Create>Arbitrary>By Linesallsel，all，all（选择所有实体类型，后面两个all为系统默认，可以省略；第二选项还可以为below，第三选项还可以volu、area、line、kp、elem、node。

一‎、定义材料‎号及特性‎mp‎,lab,‎mat,‎co, ‎c1,……‎.c4 ‎lab:‎待定义的‎特性项目（‎e x,al‎p x,re‎f t,pr‎x y,nu‎x y,gx‎y,mu,‎d ens）‎‎ex: ‎弹性模量‎‎n uxy:‎小泊松比‎‎alpx‎:热膨胀‎系数‎ re‎f t: 参‎考温度‎ r‎e ft: ‎参考温度‎‎p rxy:‎主泊松比‎‎gxy:‎剪切模量‎‎mu: ‎摩擦系数‎‎d ens:‎质量密度‎mat‎:材料编‎号（缺省为‎当前材料号‎）c ‎材料特性值‎，或材料之‎特性，温度‎曲线中的常‎数项c‎1-c4:‎材料的特‎性-温度曲‎线中1次项‎，2次项，‎3次项，4‎次项的系数‎‎二、定义D‎P材料：‎首先‎要定义EX‎和泊松比：‎M P，EX‎，MAT，‎……‎‎‎‎‎‎‎ M‎P，NUX‎Y，MAT‎，……‎定义DP材‎料单元表（‎这里不考虑‎温度）：T‎B，DP，‎M AT‎进入单元表‎并编辑添加‎单元表：T‎B DATA‎，1，C ‎‎‎‎‎‎‎‎‎‎TBDA‎T A，2，‎ψ‎‎‎‎‎‎‎‎‎ TB‎D ATA，‎3，…… ‎如定义：‎E X=1E‎8，NUX‎Y=0.3‎，C=27‎，ψ=45‎的命令如下‎：MP‎，EX，1‎，1E8 ‎MP，N‎U XY，1‎，0.3 ‎TB，D‎P，1‎T BDAT‎A，1，2‎7TB‎D ATA，‎2，45这‎里要注意的‎是，在前处‎理的最初，‎要将角度单‎位转化到“‎度”，即命‎令：*af‎u n,de‎g‎三、单元‎生死载荷步‎!‎第一个载荷‎步T‎I ME,.‎.. !设‎定时间值（‎静力分析选‎项）‎N LGEO‎M,ON ‎!打开大位‎移效果‎NROP‎T,FUL‎L !设定‎牛顿－拉夫‎森选项‎ESTI‎F,...‎!设定非‎缺省缩减因‎子（可选）‎ES‎E L,..‎. !选择‎在本载荷步‎中将不激活‎的单元‎EKIL‎L,...‎!不激活‎选择的单元‎ES‎E L,S,‎L IVE ‎!选择所有‎活动单元‎NSL‎E,S !‎选择所有活‎动结点‎NSEL‎,INVE‎!选择所‎有非活动结‎点（不与活‎动单‎‎‎‎‎‎‎元相‎连的结点）‎D,‎A LL,A‎L L,0 ‎!约束所有‎不活动的结‎点自由度（‎可‎‎‎‎‎‎‎选）‎NSE‎L,ALL‎!选择所‎有结点‎ESEL‎,ALL ‎!选择所有‎单元‎D,...‎!施加合‎适的约束‎F,.‎.. !施‎加合适的活‎动结点自由‎度载荷‎SF,.‎.. !施‎加合适的单‎元载荷‎BF,.‎.. !施‎加合适的体‎载荷‎S AVE ‎SOL‎V E‎请参阅TI‎M E,NL‎G EOM,‎N ROPT‎,ESTI‎F,ESE‎L,EKI‎L L,NS‎L E,NS‎E L,D,‎F,SF和‎B F命令得‎到更详细的‎解释。

ANSYS最常用命令流+中文注释VSBV, NV1, NV2, SEPO, KEEP1, KEEP2 —Subtracts volumes from volumes，用于2个solid相减操作，最终目的是要nv1-nv2=?通过后面的参数设置，可以得到很多种情况：sepo项是2个体的边界情况，当缺省的时候，是表示2个体相减后，其边界是公用的，当为sepo的时候，表示相减后，2个体有各自的独立边界。

keep1与keep2是询问相减后，保留哪个体？当第一个为keep时，保留nv1,都缺省的时候，操作结果最终只有一个体，比如：vsbv,1,2,sepo,,keep,表示执行1-2的操作，结果是保留体2，体1被删除，还有一个1-2的结果体，现在一共是2个体（即1-2与2），且都各自有自己的边界。

如vsbv,1,2,,keep,,则为1-2后，剩下体1和体1-2，且2个体在边界处公用。

同理，将v换成a 及l是对面和线进行减操作！mp,lab, mat, co, c1,…….c4 定义材料号及特性lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens） ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）co: 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数定义DP材料：首先要定义EX和泊松比：MP，EX，MA T，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MA T进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,degVSEL, Type, Item, Comp, VMIN, VMAX, VINC, KSWP Type，是选择的方式，有选择（s）,补选（a），不选(u)，全选(all)、反选（inv）等,其余方式不常用Item, Comp 是选取的原则以及下面的子项如volu 就是根据实体编号选择，loc 就是根据坐标选取，它的comp就可以是实体的某方向坐标！其余还有材料类型、实常数等MIN, VMAX, VINC，这个就不必说了吧！,例：vsel,s,volu,,14vsel,a,volu,,17,23,2上面的命令选中了实体编号为14，17，19，21，23的五个实体VDELE, NV1, NV2, NINC, KSWP: 删除未分网格的体nv1:初始体号nv2:最终的体号ninc:体号之间的间隔kswp=0:只删除体kswp=1:删除体及组成关键点,线面如果nv1=all,则nv2,ninc不起作用其后面常常跟着一条显示命令VPLO,或aplo,nplo,这个湿没有参数的命令，输入后直接回车，就可以显示刚刚选择了的体、面或节点，很实用的哦！Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点为下一步做准备Type: S: 选择一组新节点（缺省）R: 在当前组中再选择A: 再选一组附加于当前组U: 在当前组中不选一部分All: 恢复为选中所有None: 全不选Inve: 反向选择Stat: 显示当前选择状态Item: loc: 坐标node: 节点号Comp: 分量Vmin,vmax,vinc: ITEM范围Kabs: “0” 使用正负号“1”仅用绝对值下面是单元生死第一个载荷步中命令输入示例：!第一个载荷步TIME,... !设定时间值（静力分析选项）NLGEOM,ON !打开大位移效果NROPT,FULL !设定牛顿－拉夫森选项ESTIF,... !设定非缺省缩减因子（可选）ESEL,... !选择在本载荷步中将不激活的单元EKILL,... !不激活选择的单元ESEL,S,LIVE !选择所有活动单元NSLE,S !选择所有活动结点NSEL,INVE !选择所有非活动结点（不与活动单元相连的结点）D,ALL,ALL,0 !约束所有不活动的结点自由度（可选）NSEL,ALL !选择所有结点ESEL,ALL !选择所有单元D,... !施加合适的约束F,... !施加合适的活动结点自由度载荷SF,... !施加合适的单元载荷BF,... !施加合适的体载荷SA VESOLVE请参阅TIME,NLGEOM,NROPT,ESTIF,ESEL,EKILL,NSLE,NSEL,D, F,SF和BF命令得到更详细的解释。

ANSYS部分命令详解A,P1,P2,P3,P4,P5,P6,P7,P8,P9此命令用已知的一组关键点点（P1~P9）来定义面（Area），最少使用三个点才能围成面，同时产生转围绕些面的线。

点要依次序输入，输入的顺序会决定面的法线方向。

如果超过四个点，则这些点必须在同一个平面上。

Menu Paths:Main Menu>Preprocessor>Create>Arbitrary>Through KPs*ABBR，Abbr,String－－定义一个缩略语．Abbr:用来表示字符串＂String＂的缩略语，长度不超过８个字符．String：将由＂Abbr＂表示的字符串，长度不超过６０个字符．ABBRES，Lab，Fname，Ext－从一个编码文件中读出缩略语．Lab：指定读操作的标题，NEW：用这些读出的缩略语重新取代当前的缩略语（默认）CHANGE：将读出的缩略语添加到当前缩略语阵列，并替代现存同名的缩略语．Ext：如果＂Fname＂是空的，则缺省的扩展命是＂ABBR＂．ABBSAV，Lab，Fname，Ext－将当前的缩略语写入一个文本文件里Lab：指定写操作的标题，若为ALL，表示将所有的缩略语都写入文件（默认）add, ir, ia,ib,ic,name,--,--,facta, factb, factc将ia,ib,ic变量相加赋给ir变量ir, ia,ib,ic：变量号name: 变量的名称Adele,na1,na2,ninc,kswp ！kswp=0时只删除掉面积本身，＝1时低单元点一并删除。

Adrag, nl1,nl2,nl3,nl4,nl5,nl6, nlp1,nlp2,nlp3,nlp4,nlp5,nlp6 ！面积的建立，沿某组线段路径，拉伸而成。

Afillt,na1,na2,rad ！建立圆角面积，在两相交平面间产生曲面，rad为半径。

*AFUN，Lab在参数表达式中，为角度函数指定单位．Lab：指定将要使用的角度单位．有３个选项．RAD：在角度函数的输入与输出中使用弧度单位（默认）DEG：在角度函数的输入与输出中使用度单位．STAT：显示该命令当前的设置（即是度还是弧度）．Agen, itime,na1,na2,ninc,dx,dy,dz,kinc,noelem,imove ！面积复制命令。

ANSYS常用命令的详细解释1.复制命令EGEN,ITIME, NINC, IEL1, IEL2, IEINC, MINC, TINC, RINC, CINC, SINC, DX, DY, DZ单元复制命令是将一组单元在现有坐标下复制到其他位置，但条件是必须先建立节点，节点之间的号码要有所关联。

ITIME:复制次数，包括自己本身。

NINC: 每次复制元素时，相对应节点号码的增加量。

IEL1,IEL2,IEINC:选取复制的元素，即哪些元素要复制。

MINC:每次复制元素时，相对应材料号码的增加量。

TINC:每次复制元素时，类型号的增加量。

RINC:每次复制元素时，实常数表号的增加量。

CINC:每次复制元素时，单元坐标号的增加量。

SINC:每次复制元素时，截面ID号的增加量。

DX, DY, DZ:每次复制时在现有坐标系统下，节点的几何位置的改变量。

2、定义局部坐标：LOCAL,KCN,KCS,XC,YC,ZC,THXY,THYZ,THZX,PAR1,PAR2KCN:坐标系统代号，大于10的任何一个号码都可以。

KCS:局部坐标系统的属性。

KCS=0 卡式坐标；KCS=1 圆柱坐标；KCS=2 球面坐标；KCS=3 自定义坐标；KCS=4 工作平面坐标；KCS=5 全局初始坐标。

XC,YC,ZC:局域坐标与整体坐标系统原点的关系。

THXY,THYZ,THZX:局域坐标与整体坐标系统X、Y、Z轴的关系。

3、声明单位：/UNITS,LABELLABEL=SI （公制，米、千克、秒）LABEL=CSG （公制，厘米、克、秒）LABEL=BFT （英制，长度=ft英尺）LABEL=BIN （英制，长度=in英寸）4、定义节点的集中力：F,NODE,Lab,VALUE,VALUE2,NEND,NINCNODE:节点号码。

Lab:外力的形式。

Lab=FX,FY,FZ,MX,MY,MZ(结构力学的方向、力矩方向)=HEAT(热学的热流量)=AMP,CHRG(电学的电流、载荷)=FLUX(磁学的磁通量)VALUE:外力的大小。

ANSYS全部命令（非常有用_吐血积累）ANSYS一些命令(1)1， /PREP7 ！加载前处理模块2，/CLEAR,NOSTART ！清除已有的数据, 不读入启动文件的设置（不加载初始化文件）初始化文件是用于记录用户和系统选项设置的文本文件/CLEAR, START ！清除系统中的所有数据,读入启动文件的设置/FILENAME, EX10.5 ！定义工程文件名称/TITLE, EX10.5 SOLID MODEL OF AN AXIAL BEARING ！指定标题4， F,2,FY,-1000 ！在2号节点上施加沿着-Y方向大小为1000N 的集中力6， FINISH ！退出模块命令7， /POST1 ！加载后处理模块8，PLDISP,2 ！显示结构变形图,参数“2”表示用虚线绘制出原来结构的轮廓9，ETABLE,STRS,LS,1 ！用轴向应力SAXL的编号”LS,1”定义单元表STRSETABLE, MFORX,SMISC,1 ！以杆单元的轴力为内容, 建立单元表MFORXETABLE, SAXL, LS, 1 ！以杆单元的轴向应力为内容, 建立单元表SAXLETABLE, EPELAXL, LEPEL, 1 ！以杆单元的轴向应变为内容, 建立单元表EPELAXLETABLE,STRS_ST,LS,1 ！以杆件的轴向应力“LS,1”为内容定义单元表STRS_STETABLE, STRS_CO, LS,1 ！以杆件的轴向应力“LS,1”定义单元表STRS_COETABLE,STRSX,S,X ！定义X方向的应力为单元表STRSXETABLE,STRSY,S,Y ！定义Y方向的应力为单元表STRSY*GET,STRSS_ST,ELEM,STEEL_E, ETAB, STRS_ST ！从单元表STRS_ST中提取STEEL_E单元的应力结果，存入变量STRSS_ST；*GET, STRSS_CO,ELEM,COPPER_E,ETAB,STRS_CO”从单元表STRS_CO中提取COPPER_E单元的应力结果，存入变量STRSS_CO10 FINISH ！退出以前的模块11, /CLEAR, START ！清除系统中的所有数据,读入启动文件的设置12 /UNITS, SI ！申明采用国际单位制14 /NUMBER, 2 ！只显示编号, 不使用彩色/NUMBER, 0 ！显示编号, 并使用彩色15 /SOLU ！进入求解模块:定义力和位移边界条件,并求解ANTYPE, STATIC ！申明分析类型是静力分析（STATIC或者0）OUTPR, BASIC, ALL ！在输出结果中, 列出所有荷载步的基本计算结果OUTPR,BASIC,ALL ！指定输出所有节点的基本数据OUTPR,BASIC,LAST ！选择基本输出选项,直到最后一个荷载步OUTPR,,1 ！输出第1个荷载步的基本计算结果OUTPR,BASIC,1 ！选择第1荷载步的基本输出项目OUTPR,NLOAD,1 ！指定输出第1荷载步的内容OUTRES,ALL,0 ！设置将所有数据不记录到数据库。
