第五章 隔墙和隔断装饰构造图文精品PPT课件

  • 格式：ppt
  • 大小：8.04 MB
  • 文档页数：32

下载文档原格式

  / 32

合集下载

隔墙与隔断装饰构造-隔墙1课件.ppt

隔墙与隔断装饰构造-隔墙1课件.ppt

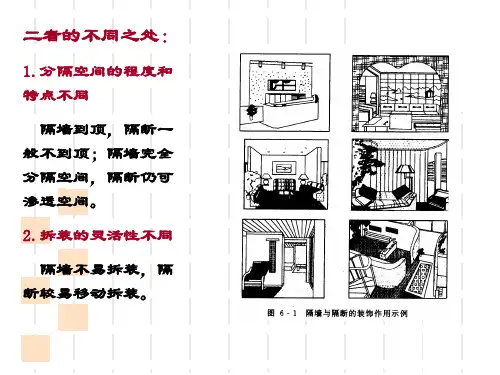

二者的不同之处：
1.分隔空间的程度和 特点不同
隔墙到顶，隔断一 般不到顶；隔墙完全 分隔空间，隔断仍可 渗透空间。
2.拆装的灵活性不同
隔墙不易拆装，隔 断较易移动拆装。
二.隔墙的装饰构造
(一)隔墙设计要求
重量轻、厚度小、隔声、防火、防潮、易拆装、具有 一定的强度、刚度和耐久性。
(二)隔墙的类型
1.块材隔墙——用块材叠砌而成的隔墙。 2.立筋式隔墙——中间为骨架，两面为饰面层的隔墙。 3.条板隔墙——用条板拼装而成的隔墙。
形式：花格、玻璃隔断、博古架、落地罩等。 材料：木、竹、水泥、砖瓦、琉璃、玻璃、金属等。 连接固定：预埋件，预留筋，镶嵌，压条等。
水泥条板及花格的拼接与固定
——预埋铁件焊接、预留孔洞插筋
混凝土花格隔断
铝合金支架镶玻璃隔断
铝合金框架花饰玻璃隔断
木框格花饰玻璃隔断
花 饰 玻 璃 形 式
(3)玻璃砖隔墙——采用不同规格与花式的玻璃砖砌筑
玻璃砖形式与规格
玻璃砖隔墙
构造形式：
分为有框和 无框两种。
构造要求：
面积较大时 在缝隙中设置 钢筋加强整体 性；采用白水 泥浆或玻璃胶 粘贴及勾缝。
玻璃砖隔墙 转角固定方法
转角玻璃砖尺寸
玻璃砖隔墙顶部固定构造
玻璃砖隔墙侧端固定构造
有框
无框
(三)块材式隔墙
1.普通砖隔墙
(1)半砖隔墙(120mm厚) 要求：砂浆≥M2.5；高度≤5m； 顶部砖斜砌；楼板加厚。 加强：两端每600mm高设2Φ4钢 筋与承重墙拉结。
(2)1/4砖隔墙(60mm厚)
要求：砂浆≥M5；尽量不设 门窗洞口。
加强：两端每600mm高设1Φ4 钢筋与承重墙拉结；每1.2m 长设构造柱。

《隔墙、隔断工程》课件

《隔墙、隔断工程》课件
《隔墙、隔断工程》PPT 课件
隔墙、隔断工程是室内设计中的重要组成部分。本课件将向您介绍隔墙、隔 断的定义、重要性，以及材料选择和施工流程。
简介
1 什么是隔墙、隔断？
隔墙、隔断是将室内空间分割为独立的区域的结构工程。它们可以用于创造私密性、提 供隔音效果和增加空间利用率。
2 为什么需要隔墙、隔断？
施工质量与安全
严格控制施工质量，确保隔墙、 隔断的稳固性和耐用性，同时 注重施工安全。
工程流程
1
项目前期准备
确定隔墙、隔断的需求、预算和时间
结构设计
2
计划。
根据设计需求和空间要求制定详细的
结构设计方案。
3
施工准备
准备所需材料、工具和施工计划。
施工过程
4
按照设计方案进行隔墙、隔断的施工。
5
完工验收
检查施工质量，确保避免的问题及处理方法
1 区域施工噪音及粉
2 按照地区环保标准进行施工
遵循当地环保法规，选用符合标准的材料和施工工艺。
3 施工后报建手续办理
根据规定，完成施工后的报建手续。
结论
隔墙、隔断的重要性
材料选择与工艺
隔墙、隔断可以优化室内空间， 提供个人隐私，改善环境品质， 同时也可以成为室内装饰的亮 点。
根据设计需求和场所要求，选 择合适的材料和工艺，确保隔 墙、隔断的功能和美观性。
隔墙、隔断可以满足不同功能和使用需求，如办公室的隔音、商店的陈列展示和家居的 空间分区。它们还可以改善室内环境和提高空间的灵活性。
材料选择
石膏板
灵活性强，适用于各种办公 环境和商业场所。
玻璃隔断
创造开放感和透明度，适用 于现代设计和绿色环保概念。

隔墙与隔断ppt课件

隔墙与隔断ppt课件

•
通过本次课的学习，对建筑装饰装修工程中的常用隔墙形式有了直观和
深入的了解，了解块材式隔墙的种类和构造方式，掌握立筋式隔墙的主要构
造以及具体施工节点处理。能够将课堂上的学习内容和实际施工情况联系在
一起。
•
结合其他专业课程的学习内容，学生应可以独立绘制和识别隔墙工程的
施工图纸，并能将图纸内容和施工紧密联系。
63
1、加气混凝土条板隔墙
64
1、加气混凝土条板隔墙
65
1、加气混凝土条板隔墙 加气混凝土条板 加气混凝土条板与楼地面连接
66
67
2、泰柏板隔墙 泰柏板
68
2、泰柏板隔墙 在墙、顶和底中心线上上钻孔、压片，用膨 胀螺栓固定U码，U码与泰柏板连接。
69
2、泰柏板隔墙
70
2、泰柏板隔墙
71
53
安装横撑或加强龙骨： 金属骨架隔墙的
横向支撑，除采用贯通 龙骨外，有的需设其他 横撑龙骨或加强龙骨， 一般是在隔墙骨架超过 3m高度时，或是饰面 板较薄，刚度较小，应 增设横向龙骨或加强龙 骨予以加强固定。 具体做法是利用卡托、 角托与竖龙骨固定，见 图：
54
安装面板
面板与骨架的固定方式
（a）钉 （b）粘 （c）卡
又称凹缝作法，用特制工具(针锉和针锯)将板与板之间的立缝勾成凹缝。
42
木骨架面板隔墙
③压缝、嵌缝作法
在接缝处压进木压条或嵌装金属压条。这样做对板缝处的开裂可起到掩饰 作用，缝内嵌压缝条，装饰效果较好。
•
适用于公共建筑，如宾馆、大礼堂、饭店等
43
木骨架面板隔墙
面板拼缝方式
44
木骨架面板隔墙
45
2、金属骨架面板隔墙 金属骨架外铺钉面板制成的隔墙。 常用金属骨架：轻钢龙骨、铝合金等 骨架组成：沿顶龙骨、沿地龙骨、竖向龙骨、横撑龙骨、加强龙骨和各种

隔墙及隔断构造-装饰材料与施工工艺-环境艺术设计ppt课件.ppt

隔墙及隔断构造-装饰材料与施工工艺-环境艺术设计ppt课件.ppt
• 传统装饰构件之一，多用在名门贵族之家，普通百姓不能问津， 多用于围墙、栏杆、漏窗等部位，现多用于公共场合。
• 构造：一般用1：2.5水泥沙浆砌筑，在必要的位置上采用镀锌铁 丝或钢筋锚固，然后用1：2.5水泥沙浆填实。
琉璃花格组合
琉璃花格花饰造型
琉 璃 花 格 连 接 构 造
三、混凝土及水磨石花格 单体形状：三角形、方形、长方形、竖筋 适用于：室外大片围墙、遮阳、栏杆等
（1）混凝土花格 模板要求光滑，应涂脱模剂，复杂的花格模板最好作成可活
动拆卸和拼装的。 构造：用1：2.5的水泥沙浆拼砌，高度和宽度不大于3米，
否则需加梁柱加固，可用油性或水性涂料上色。
（2）水磨石花格 材料：1：1.25——2的水泥、石渣（粒径2—4mm） 做法：水泥石渣浆经捣制并经过三次打磨，每次打磨后用同
砖花格的构造：必须与实墙、柱连接牢固，多用1：3水泥沙 浆砌筑，可以平砌，也可以砌出凹凸变化。
砖花格
2、瓦花格 采用蝴蝶瓦砌筑，生动雅致，纤细优柔，多用于小型庭院；
瓦的强度较小，组成花格面积不宜过大，常作成漏窗形式，还用 于屋脊做压脊花饰，顶部宜加钢筋砖带或混凝土压顶。
瓦花格
二、琉璃花格
木花格及断面形式
木花格榫头及榫接形式
木花格十字及转角榫接形式
木 花 格 组 合 隔 断
竹 制 花 格 隔 断
竹 木 花 格 连 接 构 造
水 泥 仿 竹 花 格
五、金属花格
适用于室内外、窗栅、门扇、门罩、围墙、栏杆等
制作方法： 1、浇注成型
铸铁、铜、铝合金等，可借助模型，浇铸成整幅的花式 2、弯曲成型
样水泥浆满批填补麻面，再进行三道抛光，花格拼装完后，用醋 酸或草酸洗净，并进行上蜡。

《隔墙、隔断工程》课件

《隔墙、隔断工程》课件
轻质隔墙与实体隔断的应用范 围比较
分析四
轻质隔墙与实体隔断的优缺点 比较
05
隔墙、隔断工程发展趋势 与挑战
新材料与新技术的应用
轻质高强材料
如高性能混凝土、轻质复合板材等， 具有重量轻、强度高、耐久性好等特 点，能够减轻结构自重，提高施工效 率。
智能材料与构件
如形状记忆合金、智能混凝土等，能 够在一定条件下自动调整或修复结构 损伤，提高结构安全性。
美观大方、透光性好，但需要注 意其易碎性。
03
隔墙、隔断工程施工技术
轻质隔墙施工工艺
轻质隔墙施工工艺流程
清理基层→测量放线→安装门窗洞口模板→安装沿顶龙骨和沿地龙骨→竖向龙 骨分档→安装横撑龙骨→水电管线预设→安装罩面板（玻璃、岩棉等）→收口 处理。
轻质隔墙施工要点
确保基层平整、清洁，测量放线准确无误；门窗洞口模板安装牢固，与龙骨连 接紧密；龙骨安装间距和位置符合设计要求，横撑龙骨与竖向龙骨连接牢固； 罩面板安装平整、牢固，收口处理美观。
施工效率与质量的提高
预制构件
通过预制构件的工厂化生产，能够提高施工效率，减少现场作业时间，同时保证构件的质量和精度。
装配式施工
将结构拆分为预制构件，在工厂生产后运输至现场进行拼装，能够大幅提高施工效率，降低人工成本 。
绿色环保与可持续发展
节能设计
采用保温、隔热等节能技术，降低建筑物的能耗，提高能源利用效率。
环保材料
使用可再生、可降解的环保材料，减少对环境的污染和破坏，实现可持续发展。
THANKS
感谢观看
02
03
石膏板
重量轻、厚度薄、隔音效 果好，易于安装和加工。
轻质混凝土板
强度高、重量轻、保温性 能好，适用于各种隔墙工 程。

5. 隔墙与隔断装饰构造

5. 隔墙与隔断装饰构造

木门框与石膏空心条板连接细部
钢门框与石膏空心条板连接细部
5.泰柏板隔墙
泰柏板做隔墙，厚度在抹完砂浆后应控制在100mm左右。高度 在4.5m以下，必须用配套的连接件固定。
泰柏板隔墙连接做法-1
泰柏板隔墙连接做法-2
工程实例
二、木花格隔断构造
玻璃固定在木框上的形式 ——退台式、凹台式、离缝式、边框式
板缝节点做法
龙骨隔墙与木门框连接构造
隔墙管道线路安装构造
(a) 隔墙管道线路安装构造；(b) 墙体配电箱安装构造； (c).空心石膏条板隔墙 空心石膏板条隔墙构造
空心石膏条板与楼板、梁的顶部连接细部
空心石膏条板与楼地面连接
隔墙踢脚做法
第5章 隔墙与隔断装饰构造
一、隔墙构造
1.玻璃砖隔墙
2.立筋式隔墙
（1）木龙骨隔墙
（2）轻钢龙骨隔墙 隔墙的构成
骨架的连接
(a)横龙骨与竖龙骨连接；(b)通贯龙骨相互连接；(c)龙骨与墙连接；(d)通贯 龙骨与竖龙骨连接；(e)竖龙骨与横龙骨连接；(f)加强龙骨与地面连接
纸面石膏板的安装
木框玻璃隔断(一)
木框玻璃隔断(二)
木框玻璃隔断(三)
四、活动式隔断构造
六、其他形式隔断
1.博古架隔断
2.家具屏风隔断
3.办公隔断
4.竹制花格隔断
竹 木 花 格 连 接 构 造
竹木结合
带景窗
带花盒
5.圆形铝合金花格
6.散点图案铁花格
7.帷幕式隔断
光导纤维垂帘
竹纤维

隔墙与隔断装饰构造

隔墙与隔断装饰构造

５－２ 隔墙装饰构造
轻钢龙骨纸面石膏板隔墙的构造要求有如下几点： （１）隔墙高度大于纸面石膏板的板长时，在横接缝处应设
一根横撑，以增强隔墙的稳定性。 （２）为利于防火，纸面石膏板应纵向安装。 （３）纸面石膏板与龙骨的连接采用钉、粘、夹具卡等方式，
其中用自攻螺钉固定的较多。 （４）纸面石膏板可采用单层、双层和多层板。安装双层或
下一页 返回
7.1 渗碳
7.1.1渗碳处理的原理与形式 1.渗碳方法 根据所用渗碳介质的工作状态，渗碳方法一般分为气体渗碳、固
体渗碳、真空渗透和盐浴渗碳等。常用的是气体渗碳和固体渗碳， 尤其是气体渗碳法。 (1)气体渗碳。气体渗碳法是将工件放入密封的渗碳炉内，加热到 900 ℃~950 ℃，然后向炉内滴入煤油、苯、甲醇等有机液体， 或直接通入煤气、石油液化气等气体，通过化学反应产生活性碳 原子，使钢件表面渗碳，如图7-1所示。渗碳使低碳(碳质量分数 为0.15%-0. 30%)钢件表面获得高浓度的碳。气体渗碳法的优 点是生产效率高，渗层质量好，劳动强度低，便于直接淬火。
隔墙。有时为了提高其稳定性，也可设置竖向龙骨。隔墙所 用板材一般为等于房间净高的条形板材，通常分为复合板材、 单一材料板材、空心板材等类型。 １． 板材隔墙与楼（地）面固定 板材隔墙与楼（地）面固定一般有四种方式，即板材与楼 （地）面直接固定、板材用木肋与楼（地）面固定、板材用 木楔与楼（地）面固定和板材用混凝土肋与楼（地）面固定， 如图５-９所示。 ２． 板材隔墙与顶棚相接处的构造 板材与顶棚相接处一般设３６５ｍｍ×１８ｍｍ 通长木导轨 与隔墙板的上部缺口嵌接，如图５-１０所示。
５－３ 隔断装饰构造
二、活动式隔断 活动式隔断的特点是使用时灵活多变，可以随时打开和关闭，

隔墙与隔断

隔墙与隔断

50横龙骨
50竖龙骨
38通贯龙骨
纸面石膏板
纸面石膏板主要分为普通纸面石膏板、防火纸面石膏板和防 水纸面石膏板，常用的石膏板厚有9.5mm、12mm、15mm、和 18mm 。
轻钢龙骨纸面石膏板隔墙安装示意图
轻钢龙骨 构造做法 工艺流程
墙位放线→墙垫施工→安装沿地、沿顶及沿边龙骨→安装 竖龙骨→固定洞口及门窗框→安装通贯龙骨和横撑龙骨→ 安装一侧石膏板→安装电线及附墙设备管线→安装另一侧 石膏板→接缝处理→饰面装修
轻钢龙骨 构造做法 工艺流程
墙位放线→墙垫施工→安装沿地、沿顶及沿边龙骨→安装 竖龙骨→固定洞口及门窗框→安装通贯龙骨和横撑龙骨→ 安装一侧石膏板→安装电线及附墙设备管线→安装另一侧 石膏板→接缝处理→饰面装修
轻钢龙骨 构造做法 工艺流程
墙位放线→墙垫施工→安装沿地、沿顶及沿边龙骨→安装 竖龙骨→固定洞口及门窗框→安装通贯龙骨和横撑龙骨→ 安装一侧石膏板→安装电线及附墙设备管线→安装另一侧 石膏板→接缝处理→饰面装修
四、教学内容： 1、隔墙和隔断装饰构造
隔墙和隔断是分隔空间的非承重构件。其作用是对空间的分隔、 引导和过渡。
2、隔墙和隔断装饰材料
第五章 隔墙与隔断
第五章 隔墙与隔断
第一节 隔墙与隔断的概述 第二节 隔墙 第三节 隔断
第一节、概述
隔墙和隔断是具有一定功能和装饰作用的建筑配件，为非承 重构件。为环境空间重新分割组合、引导与过渡的重要手段
装饰材料与构造 第五章 隔墙与隔断
主讲人：贺晶晶 讲师 山东英才学院艺术设计学院
一、目的要求：掌握幕墙类型、玻璃、石材、金属幕墙。隔墙和隔断 构造。节点详图绘制。
二、重点、难点 幕墙主要组成幕墙的基本结构类型、玻璃、石材、金属幕墙。隔 墙和隔断构造：设计要求，隔墙的类型。

建筑施工技术课件：隔墙与隔断装饰构造

建筑施工技术课件：隔墙与隔断装饰构造

隔墙的构造
拼装式隔断的立面 与节点
♂♂
支承构造的滑轮固定在隔扇的 下端，与地面轨道共同构成下 部支承点，并起转动或移动隔 扇的作用。
2、 直滑推拉式隔断
直滑推拉式隔断的隔扇可 以是独立的，也可以利用 铰链连接到一起。
♂♂
底灰宜用粗砂，中层灰和
面灰宜用中砂。
隔墙的构造
落地支承导向式滑 轮系统细部剖面
装饰装修工程
隔墙与隔断装饰构造
PART.01
概述
概述
人们往往把到顶的非承重墙称为隔墙，而把不到顶的隔墙称之为 隔断。这种分类方法及称呼是不严谨的。 隔墙与隔断的区分可以从两个方面来考虑。
一是它们在分隔空间的程度及特点上不同。 二是它们拆装灵活性不同。
PART.02
隔墙的构造
隔墙一般应满足自重轻、墙体薄、隔声性能好等功能要求， 对于一些特殊部位的隔墙还应具有防火、防潮能力。.
隔墙的构造
3、 折叠式隔断
折叠式隔断可以随意展开和收拢，主要由轨道、滑轮和隔扇三部分组 成。其结构一般采用悬吊导向式固定结构，将隔扇顶部的滑轮和轨道与上 部悬吊系统相连，由此承受整个隔断的重量。
为了保证隔断具有较好的隔音性能，必须处理好隔扇与隔扇之间、隔 扇与楼地面之间以及隔扇与洞口两侧间的缝隙。
欧式风格的隔断
隔墙的构造
欧式风格的隔断
隔墙的构造
纯中式的隔断
隔墙的构造
——纯中式的隔断
隔墙的构造
隔墙的构造
隔墙的构造(a)
隔墙的构造
隔墙的构造
2、活动式隔断
（1） 拼装式隔断 它由若干独立的隔扇拼装而成。因为没有导轨和滑轮，不能左右移动，要一扇一扇地安装 和拆卸。.
拼装式隔断封装面板既可用木质的，也可用金属的。 隔断的上部安装一个通长的固定槽，用螺钉固定在平顶上。固定槽的形式有槽形和T 形两种。固定槽有木制和钢制两种。图见下页

隔断和隔墙优秀PPT

隔断和隔墙优秀PPT

一、固定式隔断
花格、落地罩、飞罩、隔扇和博古架等各种 花 格隔断和玻璃隔断。
隔断所用材料为木制、竹制、水泥制品、玻 璃和金属制品。
通常采用预埋件连接，框架上镶嵌玻璃，玻 璃四周可用压条固定，并采用密封胶封闭。
(1)屏风式隔断 屏风式隔断通常是不到顶的，因而空间通透性强，在一 定程度上起着分隔空间和遮挡视线的作用， 用于办公楼、 餐厅、展览馆及医院的诊室等公共建筑中。 固定式屏风隔断可以分为预制板式和立筋骨架式。预制 板式隔断借预埋铁件与周围墙体、地面固定；立筋骨架式屏 风隔断则与隔墙构造相似，它可在骨架两侧铺钉面板，也可 镶嵌玻璃。固定式屏风的一般高度在1050～1700㎜，最高的 可到2200㎜。
面板与骨架的固定方式 （a）钉 （b）粘 （c）卡
2、饰面板与隔墙骨架的连接固定与板面修饰 隔墙饰面是在木墙筋上（一面或两面）铺钉纸面石膏
板、水泥刨花板、钙塑板、装饰吸声板及各种胶合板、纤 维板等。
有两种装钉方式；一种是将面板镶嵌在骨架内；另一 种是将面板铺钉于木骨架之外，并将木骨架全部掩盖，称 为贴面式。
拼装式隔断
⑵折叠推拉式隔断
折叠推拉式隔断属于一种硬质隔断，由木隔扇 或金属隔扇构成的，通常适用于较大的房间。硬质 隔断的隔扇是由木框或金属框架，两面各贴一层木 质纤维板或其他轻质板材，隔扇之间用铰链连接； 在顶棚装置槽钢轨道，在折叠式的每块隔断板上部 装置两副滑轮吊轴。
折叠移动式隔断根据滑轮和导轨的不同设置，又 可分为悬吊导向式、支撑导向式和二维移动式三种。
木龙骨轻质罩面板隔墙构造
（2）金属龙骨 金属龙骨是在金属墙筋外铺钉面板而制成的隔墙，金属
墙筋一般采用薄壁型钢、铝合金或拉眼钢板制作。 金属墙筋面板隔墙的骨架一般由沿顶龙骨、沿地龙骨、

隔墙与隔断装饰施工课件

隔墙与隔断装饰施工课件
推拉门隔断的密封性能取决于门扇的 材质和配件的质量，高质量的推拉门 具有良好的隔音和保温效果。
总结词
外观简约时尚
详细描述
推拉门隔断的外观设计简约时尚， 适合现代家居装饰风格，能够有效 地提升室内整体美感。
04
装饰材料与选择
墙面材料
乳胶漆
石材
乳胶漆是一种环保、易施工的墙面装 饰材料，具有色彩丰富、干燥快、耐 水、耐擦洗等特点。
实心隔墙通常采用砖块、混凝土等实心材料制成，其隔音效果较好，强度和耐久 性也较高。在施工过程中，需要先安装龙骨，再将实心隔墙安装在龙骨上，最后 进行表面装饰处理。
特殊材质隔墙
特殊材质隔墙是采用特殊材料制成的隔墙，具有特殊的功能和效果。
特殊材质隔墙通常采用玻璃、金属、塑料等特殊材料制成，其具有防水、防潮、防火、防腐等特点， 同时还可以实现透明、半透明等效果。在施工过程中，需要先安装龙骨，再将特殊材质隔墙安装在龙 骨上，最后进行表面装饰处理。
施工质量控制
施工前准备
在施工前应对所有材料进行检查，确 保材料质量符合要求。同时，应制定 详细的施工计划，确保施工进度和质 量。
施工过程监控
施工过程中应定期进行质量检查，确 保每道工序都符合质量标准。对于不 合格的工序应及时返工，确保整体质 量。材料选择与搭配Fra bibliotek材料环保性
在选择材料时，应优先选择环保、低甲 醛的材料，以减少对室内环境的污染。
分类
按材质
可分为木质、金属、玻璃、石材 等隔墙和隔断。
按功能
可分为装饰性隔断和功能性隔墙。
按形式
可分为固定式和移动式隔墙与隔断 。
02
隔墙施工工艺
轻质隔墙
轻质隔墙是采用轻质材料制成的隔墙，具有重量轻、易于安 装和搬运的特点。

隔墙与隔断优质获奖课件

隔墙与隔断优质获奖课件

（二）轻骨架隔墙（立筋式隔墙）
• 轻骨架隔墙旳构成：骨架 + 面层 • 骨架：木骨架、型钢骨架（轻钢骨架） • 面层：抹灰面层、人造板材面层
1.木骨架板条抹灰隔墙 （1）木骨架 • 构成：上槛、下槛、墙筋、斜撑、横档（撑） • 构造：上槛、下槛、墙筋
断面尺寸：45~50mm×70~100mm 斜撑、横档 ——增强骨架旳结实和稳定 墙筋间距由饰面材料规格而定，一般取400（板条 抹灰）、500（释面板）、450、600（胶合板、纤维板）
隔墙与隔断
一、隔墙
• 隔墙——分隔内部空间旳非承重构件。 • 隔墙旳设计要求：
自重轻、厚度薄、便于拆卸，有一定旳隔声能力 • 按构造方式分类有：
轻骨架隔墙、块材隔墙、板材隔墙
（一）砌筑隔墙（块材隔墙）
1.一般砖隔墙 半砖墙（120mm）和1/4砖墙（60mm）两种
①砖旳砌筑 一般砖顺砌（半砖隔墙） 一般砖侧砌（1/4砖隔墙）
2135×915×4（或5）mm 石膏板： 3000×800×12（或9）mm
• 人造板材与骨架旳关系有两种： 贴面式——在骨架旳两面或一面，可用压条压缝。 镶板式——将板材置于骨架中间，四面用压条压住。
• 人造板材在骨架上旳固定措施：钉、粘、卡（三种） 卡，主要针对轻钢骨架
先固定上、下槛旳实例
1.加气混凝土条板隔墙 2.碳化石灰板隔墙 3.复合板隔墙 4.泰柏板隔墙
轻质内隔墙、隔断旳基本构造
●立条板隔墙——材料是具有一定厚度和刚度旳条形板材，安装时不需 要内骨架来支撑 常用材料为水泥玻纤空心条板（GRC板）、空心加强石膏板条板、 内置发泡材料或复合蜂窝板旳彩钢板等
GRC空心条板
玻璃纤维水泥板 某水泥条板卫生间隔墙
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
24页
第三节 隔断的装饰构造 隔断的种类：
1）从限定程度上分：空透式隔断、隔墙式隔断 （玻璃隔断）； 2）从固定方式分：固定式隔断、移动式隔断； 3）从启闭方式分：折叠式、直滑式、拼装式等； 4）从材料上分：竹木隔断、玻璃隔断、金属隔断、 混凝土花格隔断等。
还有硬质隔断、软质隔断、家具式隔断、屏 风式隔断等。
13页
一、砌块式隔墙 采用普通粘土砖、空心砖、加气混凝
土砌块、玻璃砖等块材砌筑而成的非承重 墙。
14页
二、立筋式隔墙 指由骨架和饰面层所组成的轻质隔墙。
有板条抹灰隔墙、钢板网抹灰隔墙、各种 板材隔墙、轻钢龙骨石膏板隔墙等。
15页
二、板材式隔墙 指骨架直接由板材做骨架。
16页
（一）基本构造要点 1、布置隔墙龙骨(见资料集431）
第五章 隔墙和隔断装饰构造
1页
隔墙和隔断:
是分隔空间的非承重构件。其作 用是对空间的分隔、引导和过渡。 隔墙和隔断的不同之处：
2页
1、分隔空间的程度和特点不同:
隔墙通常是做到顶。将空间完全分为两个 部分，相互隔开，没有联系，必要时隔墙上 设有门。
隔断可到顶也可不到顶，空间似分非分， 相互可以渗透，视线可不被遮挡，有时设门， 有时设门洞，比较灵活。
常用隔墙骨架有木龙骨和金属龙骨。 （1）木龙骨
由木制的上槛、下槛、墙筋、斜（横）撑构成。骨架与 楼板应连接牢固，墙筋间距视面层而定，一般400～600毫米。 隔墙下部砌筑二至三皮实心砖，同时骨架还应作防火、防腐处 理。 （2）金属龙骨
一般采用薄壁钢板、铝合金薄板、轻型型钢制成各种配套 龙骨和连接件。龙骨有沿顶龙骨、沿地龙骨、竖向龙骨、横撑 龙骨、加强龙骨等，截面形式有T型和C型。
抹灰等。在骨架上加钉木板条、钢板网、钢丝网， 然后再抹灰，可再做其他饰面。
板材饰面：大芯板+胶合板、纤维板、石膏板、 刨花板、石棉水泥板、金属薄板、玻璃板等。 （2）面板固定及缝隙
与骨架固定方式：钉接、粘结、卡入式。 面板缝隙形式：明缝、暗缝。
20页
（二）轻钢龙骨石膏板隔墙构造
21页
பைடு நூலகம்2页
23页
可分可合，灵活机动，便于更新。 一般由帷幕、轨道、滑轮（吊钩）、支架（吊
杆）及专门构配件组成。固定在墙上或顶棚上。
28页
三、移动式隔断 可随意闭合或打开。按启闭的方式分为拼装式、
直滑式、折叠式、卷帘式、起落式。
29页
玄关隔断:空间的过度
30页
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
做法：先固定沿顶、沿地龙骨；按面板规格固定竖向龙骨， 间距一般400～600毫米。
沿顶、沿地龙骨的安装方法有：预埋铁件；射钉或胀管螺 栓。竖向龙骨固定在沿顶、沿地龙骨上，需要时加横撑龙骨。
17页
18页
19页
2、饰面层的固定与修饰 饰面层有各种加筋抹灰和各种饰面板。
（1）饰面材料形式 抹灰饰面：板条抹灰、钢板网抹灰、钢丝网
You Know, The More Powerful You Will Be
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
演讲人：XXXXXX 时 间：XX年XX月XX日
25页
空透式隔断
26页
一、固定式隔断 特点：划分和限定空间，增加空间层次和深度，
创造似隔非隔、虚实兼具的空间意境。 形式：玄关隔断、花格隔断、玻璃隔断、博古
架、落地罩等。 材料：木、竹、水泥、玻璃、有机玻璃、金属
等。 连接固定：预埋件，预留筋，镶嵌，压条等。
27页
二、帷幕式隔断 又称软隔断。利用布料织物分隔室内空间。 特点：采用软质布料织物分隔室内空间，空间
3页
4页
隔断
隔墙 5页
隔断 6页
隔断 7页
8页
9页
2、拆装的灵活性不同。 隔墙设置后一般固定不变。 隔断可以移动或拆装，空间可分可合。
10页
11页
12页
第二节 隔墙的装饰构造 隔墙构造设计要求：
1、自重轻； 2、强度、刚度、稳定性好； 3、墙体薄； 4、隔声性能好； 5、满足防火、防水、防潮等特殊要求； 隔墙的类型按构造方式不同可分为砌块式 隔墙、立筋式隔墙、板材式隔墙三类。
1、龙骨布置固定 先固定沿顶龙骨和沿地龙骨，再按面板规格布置
竖向龙骨。 2、纸面石膏板铺贴
面板用长螺钉与骨架固定；双层石膏板接缝要错 开；阴角处用铁角固定；插座、开洞周围贴玻璃纤 维布。 3、板面接缝 1）明缝：采用勾凹缝和嵌压条（铝合金或塑料压 条）。 2）暗缝：采用斜角相接，穿孔纸带贴盖。 4、饰面防潮处理 1）涂料饰面：刮腻子；刷涂料。 2）裱糊饰面：刮腻子；砂子打磨；裱糊塑料壁纸。
