《隔墙、隔断工程》课件
《隔墙、隔断工程》PPT 课件
隔墙、隔断工程是室内设计中的重要组成部分。本课件将向您介绍隔墙、隔 断的定义、重要性，以及材料选择和施工流程。
简介
1 什么是隔墙、隔断？
隔墙、隔断是将室内空间分割为独立的区域的结构工程。它们可以用于创造私密性、提 供隔音效果和增加空间利用率。
2 为什么需要隔墙、隔断？
施工质量与安全
严格控制施工质量，确保隔墙、 隔断的稳固性和耐用性，同时 注重施工安全。
工程流程
1
项目前期准备
确定隔墙、隔断的需求、预算和时间
结构设计
2
计划。
根据设计需求和空间要求制定详细的
结构设计方案。
3
施工准备
准备所需材料、工具和施工计划。
施工过程
4
按照设计方案进行隔墙、隔断的施工。
5
完工验收
检查施工质量，确保避免的问题及处理方法
1 区域施工噪音及粉
2 按照地区环保标准进行施工
遵循当地环保法规，选用符合标准的材料和施工工艺。
3 施工后报建手续办理
根据规定，完成施工后的报建手续。
结论
隔墙、隔断的重要性
材料选择与工艺
隔墙、隔断可以优化室内空间， 提供个人隐私，改善环境品质， 同时也可以成为室内装饰的亮 点。
根据设计需求和场所要求，选 择合适的材料和工艺，确保隔 墙、隔断的功能和美观性。
隔墙、隔断可以满足不同功能和使用需求，如办公室的隔音、商店的陈列展示和家居的 空间分区。它们还可以改善室内环境和提高空间的灵活性。
材料选择
石膏板
灵活性强，适用于各种办公 环境和商业场所。
玻璃隔断
创造开放感和透明度，适用 于现代设计和绿色环保概念。
隔墙、隔断工程是室内设计中的重要组成部分。本课件将向您介绍隔墙、隔 断的定义、重要性，以及材料选择和施工流程。
简介
1 什么是隔墙、隔断？
隔墙、隔断是将室内空间分割为独立的区域的结构工程。它们可以用于创造私密性、提 供隔音效果和增加空间利用率。
2 为什么需要隔墙、隔断？
施工质量与安全
严格控制施工质量，确保隔墙、 隔断的稳固性和耐用性，同时 注重施工安全。
工程流程
1
项目前期准备
确定隔墙、隔断的需求、预算和时间
结构设计
2
计划。
根据设计需求和空间要求制定详细的
结构设计方案。
3
施工准备
准备所需材料、工具和施工计划。
施工过程
4
按照设计方案进行隔墙、隔断的施工。
5
完工验收
检查施工质量，确保避免的问题及处理方法
1 区域施工噪音及粉
2 按照地区环保标准进行施工
遵循当地环保法规，选用符合标准的材料和施工工艺。
3 施工后报建手续办理
根据规定，完成施工后的报建手续。
结论
隔墙、隔断的重要性
材料选择与工艺
隔墙、隔断可以优化室内空间， 提供个人隐私，改善环境品质， 同时也可以成为室内装饰的亮 点。
根据设计需求和场所要求，选 择合适的材料和工艺，确保隔 墙、隔断的功能和美观性。
隔墙、隔断可以满足不同功能和使用需求，如办公室的隔音、商店的陈列展示和家居的 空间分区。它们还可以改善室内环境和提高空间的灵活性。
材料选择
石膏板
灵活性强，适用于各种办公 环境和商业场所。
玻璃隔断
创造开放感和透明度，适用 于现代设计和绿色环保概念。
隔墙与隔断ppt课件
•
通过本次课的学习，对建筑装饰装修工程中的常用隔墙形式有了直观和
深入的了解，了解块材式隔墙的种类和构造方式，掌握立筋式隔墙的主要构
造以及具体施工节点处理。能够将课堂上的学习内容和实际施工情况联系在
一起。
•
结合其他专业课程的学习内容，学生应可以独立绘制和识别隔墙工程的
施工图纸，并能将图纸内容和施工紧密联系。
63
1、加气混凝土条板隔墙
64
1、加气混凝土条板隔墙
65
1、加气混凝土条板隔墙 加气混凝土条板 加气混凝土条板与楼地面连接
66
67
2、泰柏板隔墙 泰柏板
68
2、泰柏板隔墙 在墙、顶和底中心线上上钻孔、压片，用膨 胀螺栓固定U码，U码与泰柏板连接。
69
2、泰柏板隔墙
70
2、泰柏板隔墙
71
53
安装横撑或加强龙骨： 金属骨架隔墙的
横向支撑，除采用贯通 龙骨外，有的需设其他 横撑龙骨或加强龙骨， 一般是在隔墙骨架超过 3m高度时，或是饰面 板较薄，刚度较小，应 增设横向龙骨或加强龙 骨予以加强固定。 具体做法是利用卡托、 角托与竖龙骨固定，见 图：
54
安装面板
面板与骨架的固定方式
（a）钉 （b）粘 （c）卡
又称凹缝作法，用特制工具(针锉和针锯)将板与板之间的立缝勾成凹缝。
42
木骨架面板隔墙
③压缝、嵌缝作法
在接缝处压进木压条或嵌装金属压条。这样做对板缝处的开裂可起到掩饰 作用，缝内嵌压缝条，装饰效果较好。
•
适用于公共建筑，如宾馆、大礼堂、饭店等
43
木骨架面板隔墙
面板拼缝方式
44
木骨架面板隔墙
45
2、金属骨架面板隔墙 金属骨架外铺钉面板制成的隔墙。 常用金属骨架：轻钢龙骨、铝合金等 骨架组成：沿顶龙骨、沿地龙骨、竖向龙骨、横撑龙骨、加强龙骨和各种
《隔墙、隔断工程》课件
轻质隔墙与实体隔断的应用范 围比较
分析四
轻质隔墙与实体隔断的优缺点 比较
05
隔墙、隔断工程发展趋势 与挑战
新材料与新技术的应用
轻质高强材料
如高性能混凝土、轻质复合板材等， 具有重量轻、强度高、耐久性好等特 点，能够减轻结构自重，提高施工效 率。
智能材料与构件
如形状记忆合金、智能混凝土等，能 够在一定条件下自动调整或修复结构 损伤，提高结构安全性。
美观大方、透光性好，但需要注 意其易碎性。
03
隔墙、隔断工程施工技术
轻质隔墙施工工艺
轻质隔墙施工工艺流程
清理基层→测量放线→安装门窗洞口模板→安装沿顶龙骨和沿地龙骨→竖向龙 骨分档→安装横撑龙骨→水电管线预设→安装罩面板（玻璃、岩棉等）→收口 处理。
轻质隔墙施工要点
确保基层平整、清洁，测量放线准确无误；门窗洞口模板安装牢固，与龙骨连 接紧密；龙骨安装间距和位置符合设计要求，横撑龙骨与竖向龙骨连接牢固； 罩面板安装平整、牢固，收口处理美观。
施工效率与质量的提高
预制构件
通过预制构件的工厂化生产，能够提高施工效率，减少现场作业时间，同时保证构件的质量和精度。
装配式施工
将结构拆分为预制构件，在工厂生产后运输至现场进行拼装，能够大幅提高施工效率，降低人工成本 。
绿色环保与可持续发展
节能设计
采用保温、隔热等节能技术，降低建筑物的能耗，提高能源利用效率。
环保材料
使用可再生、可降解的环保材料，减少对环境的污染和破坏，实现可持续发展。
THANKS
感谢观看
02
03
石膏板
重量轻、厚度薄、隔音效 果好，易于安装和加工。
轻质混凝土板
强度高、重量轻、保温性 能好，适用于各种隔墙工 程。
分析四
轻质隔墙与实体隔断的优缺点 比较
05
隔墙、隔断工程发展趋势 与挑战
新材料与新技术的应用
轻质高强材料
如高性能混凝土、轻质复合板材等， 具有重量轻、强度高、耐久性好等特 点，能够减轻结构自重，提高施工效 率。
智能材料与构件
如形状记忆合金、智能混凝土等，能 够在一定条件下自动调整或修复结构 损伤，提高结构安全性。
美观大方、透光性好，但需要注 意其易碎性。
03
隔墙、隔断工程施工技术
轻质隔墙施工工艺
轻质隔墙施工工艺流程
清理基层→测量放线→安装门窗洞口模板→安装沿顶龙骨和沿地龙骨→竖向龙 骨分档→安装横撑龙骨→水电管线预设→安装罩面板（玻璃、岩棉等）→收口 处理。
轻质隔墙施工要点
确保基层平整、清洁，测量放线准确无误；门窗洞口模板安装牢固，与龙骨连 接紧密；龙骨安装间距和位置符合设计要求，横撑龙骨与竖向龙骨连接牢固； 罩面板安装平整、牢固，收口处理美观。
施工效率与质量的提高
预制构件
通过预制构件的工厂化生产，能够提高施工效率，减少现场作业时间，同时保证构件的质量和精度。
装配式施工
将结构拆分为预制构件，在工厂生产后运输至现场进行拼装，能够大幅提高施工效率，降低人工成本 。
绿色环保与可持续发展
节能设计
采用保温、隔热等节能技术，降低建筑物的能耗，提高能源利用效率。
环保材料
使用可再生、可降解的环保材料，减少对环境的污染和破坏，实现可持续发展。
THANKS
感谢观看
02
03
石膏板
重量轻、厚度薄、隔音效 果好，易于安装和加工。
轻质混凝土板
强度高、重量轻、保温性 能好，适用于各种隔墙工 程。
隔墙隔断及幕墙墙体的基本构造PPT课件
风荷载而发生的微小变形
第31页/共57页
非承重外墙板安装构造例1
非承重外墙板 安装构造例2
第32页/共57页
第3章 墙体的基本构造
3.4 非承重外墙板及幕墙的基本构造
幕墙构造 ●幕墙基本构成
幕墙面板 连接构件
玻璃—安全玻璃（钢化玻璃、夹层玻璃 或用上述玻璃组成的中空玻璃等)
金属面板—铝合金和钢材（单层、复合型） 当两种不同的金属材料交接时，应在当中 放置合成橡胶、尼龙或聚乙烯等绝缘垫片
第38页/共57页
第3章 墙体的基本构造
3.4 非承重外墙板及幕墙的基本构造
幕墙构造
明框幕墙
有框式幕墙 半隐框幕墙
●幕墙安装构造
隐框幕墙
现场组装式 组装单元式
第39页/共57页
有框式幕墙组装方式示意
第40页/共57页
正在安装幕墙的建筑
第41页/共57页
现场组装式幕墙实例
第42页/共57页
组装小单元式有框幕墙安装实例
石材—花岗石等火成岩，厚度≥25mm， 吸水率＜0.8%，弯曲强度≮8.0Mpa 金属杆件支承系统
稳定系统
小型连接件及密封件
为防止材料间因接触而发生化学反应，胶粘和密封材料与幕墙其它材 料间必须先进行相容性的试验，经合格方能够配伍使用
第33页/共57页
玻璃幕墙与石材幕墙 不同材料面板的幕墙
金属幕墙
●立条板隔墙——材料是具有一定厚度和刚度的条形板材，安装时不需 要内骨架来支撑 常用材料为水泥玻纤空心条板（GRC板）、空心加强石膏板条板、 内置发泡材料或复合蜂窝板的彩钢板等
第11页/共57页
GRC空心条板
玻璃纤维水泥板 某水泥条板卫生间隔墙
第12页/共57页
第31页/共57页
非承重外墙板安装构造例1
非承重外墙板 安装构造例2
第32页/共57页
第3章 墙体的基本构造
3.4 非承重外墙板及幕墙的基本构造
幕墙构造 ●幕墙基本构成
幕墙面板 连接构件
玻璃—安全玻璃（钢化玻璃、夹层玻璃 或用上述玻璃组成的中空玻璃等)
金属面板—铝合金和钢材（单层、复合型） 当两种不同的金属材料交接时，应在当中 放置合成橡胶、尼龙或聚乙烯等绝缘垫片
第38页/共57页
第3章 墙体的基本构造
3.4 非承重外墙板及幕墙的基本构造
幕墙构造
明框幕墙
有框式幕墙 半隐框幕墙
●幕墙安装构造
隐框幕墙
现场组装式 组装单元式
第39页/共57页
有框式幕墙组装方式示意
第40页/共57页
正在安装幕墙的建筑
第41页/共57页
现场组装式幕墙实例
第42页/共57页
组装小单元式有框幕墙安装实例
石材—花岗石等火成岩，厚度≥25mm， 吸水率＜0.8%，弯曲强度≮8.0Mpa 金属杆件支承系统
稳定系统
小型连接件及密封件
为防止材料间因接触而发生化学反应，胶粘和密封材料与幕墙其它材 料间必须先进行相容性的试验，经合格方能够配伍使用
第33页/共57页
玻璃幕墙与石材幕墙 不同材料面板的幕墙
金属幕墙
●立条板隔墙——材料是具有一定厚度和刚度的条形板材，安装时不需 要内骨架来支撑 常用材料为水泥玻纤空心条板（GRC板）、空心加强石膏板条板、 内置发泡材料或复合蜂窝板的彩钢板等
第11页/共57页
GRC空心条板
玻璃纤维水泥板 某水泥条板卫生间隔墙
第12页/共57页
电子课件-《建筑装饰施工(第二版)》-A09-1678 第八章 隔墙与隔断工程
第八章 隔墙与隔断工程
二、轻钢龙骨纸面石膏板隔墙施工
轻钢龙骨纸面石膏板隔墙是机械化施工程度较高的一种干作业墙体，具有施工 速度快、成本低、劳动强度小、装饰美观及防火、隔声性能好等特点，是目前应用 较为广泛的一种隔墙。
1．构造
（1）隔墙龙骨。 （2）石膏板。 （3）墙基。
第八章 隔墙与隔断工程
2．运输 3．安装
1．平面缝的嵌缝 2．阳角缝的嵌缝 3．阴角缝的嵌缝 4．膨胀缝的嵌缝 5．金属镶边的安装
第八章 隔墙与隔断工程
二、加气混凝土板隔墙施工
1．主要品种与分类
（1）从原料来区分。主要有水泥—石灰—粉煤灰、水泥—矿渣—砂和水泥— 石灰—砂三种。
（2）从应用形式来分。
2．安装施工
（1）墙板的布置形式。 （2）隔墙板的平面排列与隔墙构造
第一节 骨架隔墙工程施工
第八章 隔墙与隔断工程
一、隔墙与隔断概述
隔墙、隔断是一种更加灵活的软性区隔方式。 （1）隔墙高度是到顶的；而隔断高度可到顶或不到顶。 （2）隔墙，完全分隔空间；隔断，使相邻空间有似隔非隔的感觉。 （3）隔墙在一定程度上满足隔声、阻隔视线的要求，而隔断在隔声、阻隔视 线方面无要求。 （4）隔墙一经设置，往往具有不可更改性，隔断，比较容易移动和拆除，具 有灵活性。
第八章 隔墙与隔断工程
2．活动式隔断
（1）拼装式隔断。 （2）直滑式隔断。 （3）折叠式隔断。罩是一种附着于柱和梁的空间分隔物，常用细木制作。两侧落地称为落地罩， 两侧不落地称为飞罩。
3．博古架
博古架是一种既有实用价值又有装饰价值的空间分隔物。
第八章 隔墙与隔断工程
二、现代建筑隔断
1．固定式隔断
（1）木隔断。 1）木饰面隔断。 2）硬木花格隔断。 （2）玻璃隔断。 1）落地玻璃木隔断。 2）铝合金框架玻璃隔断。 3）不锈钢圆柱框玻璃隔断。
装饰工程施工课件2隔墙
2 隔墙、隔断工程 隔墙、
2.2 轻质隔墙工程
将室内完全分隔开的叫隔墙。将室内局部分隔， 而其上部或侧面仍然连通的叫隔断。隔墙按用材可分 为砖隔墙、骨架轻质隔墙、玻璃隔墙、混凝土预制板 隔墙、木板隔墙等。
2.2.1 砌筑隔墙
砌筑隔墙一般采用半砖顺砌。砌筑底层时，应 先做一个小基础；楼层砌筑时，必须砌在梁上，梁 的配筋要经过计算。不得将隔墙砌在空心板上。隔 墙用M2.5以上的砂浆砌筑，隔墙的接槎见图 10 图 10所示。 半砖隔墙两面都要抹灰，但为了不使抹灰后墙 身太厚，砌筑两面应较平整。
1 立面垂直度 2 表面平整度 3 阴阳角方正 4 接缝直线度 5 压材隔墙安装的允许偏差和检验方法
项 次 允许偏差(mm) 项目 人造木板、 纸面石膏板 水泥纤维板 3 3 3 － － 1 4 3 3 3 3 1 检验方法 用2m靠尺和塞尺检查 用2m靠尺和塞尺检查 用直角测尺检查 拉5m线，不足5m拉通线，用钢 直尺检查 拉5m线，不足5m拉通线，用钢 直尺检查 用钢直尺和塞尺检查
2.2.2 骨架板材隔墙
（1）双面钉贴板材隔墙 是指在方木骨架或金属骨架上，双面镶贴胶合板、 纤维板、石膏板、矿棉板、刨花板或木丝板等轻质材料 的隔墙。其骨架的做法和板条墙相近，但间距要按照面 层板材的大小而定。横撑必须水平，间距根据板材大小 决定，如图11所示。 图 板材拼缝要留3～5mm间隙，并用压条压住。压料 可用木条、铝合金条或硬塑料条。
（2）单层镶嵌板材隔墙 同上述方法相比，板材用量减半，但事先要在立筋 和横撑上开口槽，然后将裁好的板材镶嵌进去，由下而 上逐块安装，最上面一块用小木条压边。这种方法只适 用于略能弯曲的胶合板、纤维板等，如用石膏板材，则 需在四周加贴木条压边来固定。 （3）骨架板材隔墙安装的允许偏差和检验方法见表9所 表 示。
2.2 轻质隔墙工程
将室内完全分隔开的叫隔墙。将室内局部分隔， 而其上部或侧面仍然连通的叫隔断。隔墙按用材可分 为砖隔墙、骨架轻质隔墙、玻璃隔墙、混凝土预制板 隔墙、木板隔墙等。
2.2.1 砌筑隔墙
砌筑隔墙一般采用半砖顺砌。砌筑底层时，应 先做一个小基础；楼层砌筑时，必须砌在梁上，梁 的配筋要经过计算。不得将隔墙砌在空心板上。隔 墙用M2.5以上的砂浆砌筑，隔墙的接槎见图 10 图 10所示。 半砖隔墙两面都要抹灰，但为了不使抹灰后墙 身太厚，砌筑两面应较平整。
1 立面垂直度 2 表面平整度 3 阴阳角方正 4 接缝直线度 5 压材隔墙安装的允许偏差和检验方法
项 次 允许偏差(mm) 项目 人造木板、 纸面石膏板 水泥纤维板 3 3 3 － － 1 4 3 3 3 3 1 检验方法 用2m靠尺和塞尺检查 用2m靠尺和塞尺检查 用直角测尺检查 拉5m线，不足5m拉通线，用钢 直尺检查 拉5m线，不足5m拉通线，用钢 直尺检查 用钢直尺和塞尺检查
2.2.2 骨架板材隔墙
（1）双面钉贴板材隔墙 是指在方木骨架或金属骨架上，双面镶贴胶合板、 纤维板、石膏板、矿棉板、刨花板或木丝板等轻质材料 的隔墙。其骨架的做法和板条墙相近，但间距要按照面 层板材的大小而定。横撑必须水平，间距根据板材大小 决定，如图11所示。 图 板材拼缝要留3～5mm间隙，并用压条压住。压料 可用木条、铝合金条或硬塑料条。
（2）单层镶嵌板材隔墙 同上述方法相比，板材用量减半，但事先要在立筋 和横撑上开口槽，然后将裁好的板材镶嵌进去，由下而 上逐块安装，最上面一块用小木条压边。这种方法只适 用于略能弯曲的胶合板、纤维板等，如用石膏板材，则 需在四周加贴木条压边来固定。 （3）骨架板材隔墙安装的允许偏差和检验方法见表9所 表 示。
隔墙隔断构造PPT课件
隔墙、隔断与墙体的区别在于： 它既限定空间，又不为完全割裂空间； 既能将不同的功能空间划分开来，同时又保持着空间 之间的相互交流，保持着整体空间的一致性。 在希望空间上拥有更多变化的居室内，轻捷而富于变 化的隔断最有用武之地。
第六章 隔墙和隔断装饰构造
隔墙、隔断是一种更加灵活的软性区隔方式： 它有可能是可以被移动的，比如一架屏风； 有可能是可以变换形态的，比如一挂珠帘； 有可能是半透空的，比如一个博古架； 有可能是通透的，比如一面玻璃； 有可能是可以开合的，比如一排移动门； 也有可能是固定形态的，不过高度只有墙壁的一半…… 隔断，不仅在材质、形式上种类繁多，更可以在区隔空间以外， 实现丰富多样的实用功能。
13
1、铝合金结构，表面为氧化铝； 2、纤薄，厚度仅25MM； 3、线槽板有平线槽和单面外凸线槽两种，过线功能强大。
14
15
16
(二)固定式隔断
形式：花格、玻璃隔断、博古架、 落地罩等。 材料：木、竹、水泥、砖瓦、琉璃、 玻璃、金属等。 连接固定：预埋件，预留筋，镶嵌， 压条等。
17
18
构造讨论
44
45
46
47
48
49
50
在客厅摆放屏风，最能表现一个家庭独特的审美品位。屏风除了可以为客厅增添充满 个性的元素，也可以用来在入口处分隔出玄关，让空间安排更有条理。如果客厅家具 的颜色比较鲜艳、装饰充满现代感，可以用造型鲜明的缀满圆形亮片的银色金属屏风 衬托客厅的时尚感，帮助你打造轻松、活泼的空间主题。
19
20
中式隔断之 博古架式隔断
21
中式隔断之 落地罩式隔断
22
新中式
23
24
木花格及断面形式
25
第六章 隔墙和隔断装饰构造
隔墙、隔断是一种更加灵活的软性区隔方式： 它有可能是可以被移动的，比如一架屏风； 有可能是可以变换形态的，比如一挂珠帘； 有可能是半透空的，比如一个博古架； 有可能是通透的，比如一面玻璃； 有可能是可以开合的，比如一排移动门； 也有可能是固定形态的，不过高度只有墙壁的一半…… 隔断，不仅在材质、形式上种类繁多，更可以在区隔空间以外， 实现丰富多样的实用功能。
13
1、铝合金结构，表面为氧化铝； 2、纤薄，厚度仅25MM； 3、线槽板有平线槽和单面外凸线槽两种，过线功能强大。
14
15
16
(二)固定式隔断
形式：花格、玻璃隔断、博古架、 落地罩等。 材料：木、竹、水泥、砖瓦、琉璃、 玻璃、金属等。 连接固定：预埋件，预留筋，镶嵌， 压条等。
17
18
构造讨论
44
45
46
47
48
49
50
在客厅摆放屏风，最能表现一个家庭独特的审美品位。屏风除了可以为客厅增添充满 个性的元素，也可以用来在入口处分隔出玄关，让空间安排更有条理。如果客厅家具 的颜色比较鲜艳、装饰充满现代感，可以用造型鲜明的缀满圆形亮片的银色金属屏风 衬托客厅的时尚感，帮助你打造轻松、活泼的空间主题。
19
20
中式隔断之 博古架式隔断
21
中式隔断之 落地罩式隔断
22
新中式
23
24
木花格及断面形式
25
建筑构造原理与设计精品课件 第四节 隔墙与隔断构造
第四节 隔墙与隔断构造
一、隔墙 隔墙属于非结构墙体，也就是说，隔墙不是建筑承载系统的组成部分，它既不承受建筑结构水平分系统传来的各种竖向荷载，也 不承受风荷载、地震荷载等水平荷载，甚至连隔墙本身的自重荷载也不承受，而是由水平分系统的结构构件（楼板、梁、地坪结构层 等）来承担。 在墙承载结构体系的建筑中，隔墙都是内墙，不可能成为外墙；而在柱承载结构体系的建筑（如纯框架结构建筑、刚架结构建筑 、排架结构建筑等）中，由于结构竖向分系统的组成都是柱子，分隔室内空间和室外空间的墙体不是承载系统的组成部分，这些墙体 （既有内墙、也有外墙）的结构性能与隔墙是完全一样的，即也属于非结构墙体。我们称这些墙体为填充墙。 对于隔墙（包括填充墙）的要求，根据其所处位置的不同，除了要满足与结构墙体一样的保温、隔热、隔声、防火、防潮、防水 等要求外，还应具有自重轻(以减轻对承受其自重荷载的楼板、梁等构件的弯矩作用)以及与建筑结构系统的构件有良好的连接（以保证
屏风式隔断是不隔到顶的一种隔断形式，其空间的通透性较强。屏风式隔断与顶棚之间保持一段较大的距离，起到分隔空间和遮 挡视线的作用，形成大空间中的小空间。常用于办公室、餐厅、展览馆以及医院的诊室等公共建筑中。另外，厕所、淋浴间等也多采 用这种形式进行分隔。屏风式隔断的高度一般在1050~1800mm 屏风式隔断的安装有固定式和活动式两种。固定式做法又有立筋骨架式和预制板式之分。预制板式隔断借预埋铁件与周围结构墙 体、楼（地）层固定。而立筋骨架式隔断则与骨架隔墙相似，它可以在骨架两侧铺钉面板，也可以镶嵌玻璃。玻璃可以采用磨砂玻璃 、彩色玻璃、棱花玻璃等。图3-32 活动式屏风隔断可以随意移动放置。最常见的构造方式是在屏风隔断下安装一金属支架，支架可以直接放在地面上，也可以在支 架下安装橡胶滚动轮或滑动轮，这样，移动起来更加方便。图3-33所示为屏风式隔断活动式支架示意图。
一、隔墙 隔墙属于非结构墙体，也就是说，隔墙不是建筑承载系统的组成部分，它既不承受建筑结构水平分系统传来的各种竖向荷载，也 不承受风荷载、地震荷载等水平荷载，甚至连隔墙本身的自重荷载也不承受，而是由水平分系统的结构构件（楼板、梁、地坪结构层 等）来承担。 在墙承载结构体系的建筑中，隔墙都是内墙，不可能成为外墙；而在柱承载结构体系的建筑（如纯框架结构建筑、刚架结构建筑 、排架结构建筑等）中，由于结构竖向分系统的组成都是柱子，分隔室内空间和室外空间的墙体不是承载系统的组成部分，这些墙体 （既有内墙、也有外墙）的结构性能与隔墙是完全一样的，即也属于非结构墙体。我们称这些墙体为填充墙。 对于隔墙（包括填充墙）的要求，根据其所处位置的不同，除了要满足与结构墙体一样的保温、隔热、隔声、防火、防潮、防水 等要求外，还应具有自重轻(以减轻对承受其自重荷载的楼板、梁等构件的弯矩作用)以及与建筑结构系统的构件有良好的连接（以保证
屏风式隔断是不隔到顶的一种隔断形式，其空间的通透性较强。屏风式隔断与顶棚之间保持一段较大的距离，起到分隔空间和遮 挡视线的作用，形成大空间中的小空间。常用于办公室、餐厅、展览馆以及医院的诊室等公共建筑中。另外，厕所、淋浴间等也多采 用这种形式进行分隔。屏风式隔断的高度一般在1050~1800mm 屏风式隔断的安装有固定式和活动式两种。固定式做法又有立筋骨架式和预制板式之分。预制板式隔断借预埋铁件与周围结构墙 体、楼（地）层固定。而立筋骨架式隔断则与骨架隔墙相似，它可以在骨架两侧铺钉面板，也可以镶嵌玻璃。玻璃可以采用磨砂玻璃 、彩色玻璃、棱花玻璃等。图3-32 活动式屏风隔断可以随意移动放置。最常见的构造方式是在屏风隔断下安装一金属支架，支架可以直接放在地面上，也可以在支 架下安装橡胶滚动轮或滑动轮，这样，移动起来更加方便。图3-33所示为屏风式隔断活动式支架示意图。
隔墙与隔断装饰施工课件
推拉门隔断的密封性能取决于门扇的 材质和配件的质量，高质量的推拉门 具有良好的隔音和保温效果。
总结词
外观简约时尚
详细描述
推拉门隔断的外观设计简约时尚， 适合现代家居装饰风格，能够有效 地提升室内整体美感。
04
装饰材料与选择
墙面材料
乳胶漆
石材
乳胶漆是一种环保、易施工的墙面装 饰材料，具有色彩丰富、干燥快、耐 水、耐擦洗等特点。
实心隔墙通常采用砖块、混凝土等实心材料制成，其隔音效果较好，强度和耐久 性也较高。在施工过程中，需要先安装龙骨，再将实心隔墙安装在龙骨上，最后 进行表面装饰处理。
特殊材质隔墙
特殊材质隔墙是采用特殊材料制成的隔墙，具有特殊的功能和效果。
特殊材质隔墙通常采用玻璃、金属、塑料等特殊材料制成，其具有防水、防潮、防火、防腐等特点， 同时还可以实现透明、半透明等效果。在施工过程中，需要先安装龙骨，再将特殊材质隔墙安装在龙 骨上，最后进行表面装饰处理。
施工质量控制
施工前准备
在施工前应对所有材料进行检查，确 保材料质量符合要求。同时，应制定 详细的施工计划，确保施工进度和质 量。
施工过程监控
施工过程中应定期进行质量检查，确 保每道工序都符合质量标准。对于不 合格的工序应及时返工，确保整体质 量。材料选择与搭配Fra bibliotek材料环保性
在选择材料时，应优先选择环保、低甲 醛的材料，以减少对室内环境的污染。
分类
按材质
可分为木质、金属、玻璃、石材 等隔墙和隔断。
按功能
可分为装饰性隔断和功能性隔墙。
按形式
可分为固定式和移动式隔墙与隔断 。
02
隔墙施工工艺
轻质隔墙
轻质隔墙是采用轻质材料制成的隔墙，具有重量轻、易于安 装和搬运的特点。
总结词
外观简约时尚
详细描述
推拉门隔断的外观设计简约时尚， 适合现代家居装饰风格，能够有效 地提升室内整体美感。
04
装饰材料与选择
墙面材料
乳胶漆
石材
乳胶漆是一种环保、易施工的墙面装 饰材料，具有色彩丰富、干燥快、耐 水、耐擦洗等特点。
实心隔墙通常采用砖块、混凝土等实心材料制成，其隔音效果较好，强度和耐久 性也较高。在施工过程中，需要先安装龙骨，再将实心隔墙安装在龙骨上，最后 进行表面装饰处理。
特殊材质隔墙
特殊材质隔墙是采用特殊材料制成的隔墙，具有特殊的功能和效果。
特殊材质隔墙通常采用玻璃、金属、塑料等特殊材料制成，其具有防水、防潮、防火、防腐等特点， 同时还可以实现透明、半透明等效果。在施工过程中，需要先安装龙骨，再将特殊材质隔墙安装在龙 骨上，最后进行表面装饰处理。
施工质量控制
施工前准备
在施工前应对所有材料进行检查，确 保材料质量符合要求。同时，应制定 详细的施工计划，确保施工进度和质 量。
施工过程监控
施工过程中应定期进行质量检查，确 保每道工序都符合质量标准。对于不 合格的工序应及时返工，确保整体质 量。材料选择与搭配Fra bibliotek材料环保性
在选择材料时，应优先选择环保、低甲 醛的材料，以减少对室内环境的污染。
分类
按材质
可分为木质、金属、玻璃、石材 等隔墙和隔断。
按功能
可分为装饰性隔断和功能性隔墙。
按形式
可分为固定式和移动式隔墙与隔断 。
02
隔墙施工工艺
轻质隔墙
轻质隔墙是采用轻质材料制成的隔墙，具有重量轻、易于安 装和搬运的特点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.
15
二、隔墙的分类
• 隔墙按构造方式和材料分为：
条板式隔墙
立筋式隔墙
块材隔墙
.
16
（一）块材隔墙
块材隔墙是指采用普通粘土砖、空心 砖、加气混凝土快、玻璃砖等块材砌筑而 成的隔墙。
特点：构造简单，但应用时要注意块 材之间的结合、墙体稳定性、墙体重量及 刚度对结构的影响问题。
.
17
块材
加气混凝土砌块 规格:600×400×90
性能好，一定透光性，装饰性强。采用水泥砂浆
或结构胶，把单个玻. 璃砖拼装到一起。
23
.
24
传统玻璃砖隔墙安装示意
.
25
为使玻璃砖墙的砌缝平整划一美观，可使用控制缝宽的专用支 架——“十字塑料支架”。
.
26
采用砌筑的方法，玻璃砖隔 墙四周要镶框，最好用金属框， 也可用木质框，砌筑时一边铺水 泥砂浆，一边将玻璃砖砌上。玻 璃砖一般砌筑在混凝土或砖砌基 础上。基础高度不大于150mm， 宽度应大于玻璃砖厚度20mm以 上。
②明缝作法
又称凹缝作法，用特制工具(针锉和针 锯)将板与板之间的立缝勾成凹缝。
.
42
木骨架面板隔墙
.
4
二 学情分析
缺点
合肥职业技术学院
优点
兴趣
学生专业基础较薄 弱；
求知欲强，学习态 度端正
1.感觉课本知识较枯 燥； 2.喜欢实际工程实例 和图片相结合；
学生学情情况
.
5
合肥职业技术学院
三、课程教法与学法
1、教学重难点
• 教学重点： • 立筋式隔墙的组成和构造 • 教学难点： • 抽象的空间构造及相应的构造方法
电钻
木楔 木螺丝
.
37
木骨架面板隔墙
.
38
木龙骨立筋隔墙
.
39
木龙骨纤维板隔墙隔墙
.
40
木骨架面板隔墙
面板固定方式
.
41
木骨架面板隔墙
隔墙面板之间的接缝，有暗缝、明缝、 压缝和嵌缝三种做法：
① 暗缝作法
在板与板的拼缝处，嵌专用胶液调配的 石膏腻子与墙面找平，并贴上接缝纸带(5 cm宽)，而后再用石膏腻子刮平。
.
6
2.课程教法 熟悉概念
合肥职业技术学院
图例讲解 构造
练习
了解隔墙装饰 装修工程 概念、特点 及分类
结合图例 在学习完 重点讲解 理论知识 该工程构造组 之后设计并 成及方法 绘制构造图
.
7Hale Waihona Puke 合肥职业技术学院3、学习方法 猜想
抓点
归纳
接触新概 念后，就 字面意思 先猜想下 此装饰装修 工程的构成
.
金属面板立筋隔墙
34
1、木骨架面板隔墙
由木制的上槛、下槛、墙筋、斜（横） 撑构成。骨架与楼板应连接牢固，墙筋间 距视面层而定，一般400～600毫米。隔墙 下部砌筑二至三皮实心砖，同时骨架还应 作防火、防腐处理。
.
35

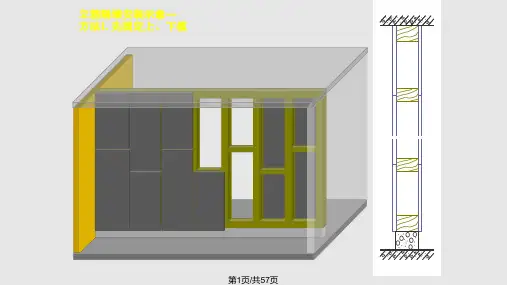

木骨架面板隔墙
木骨架隔墙构成
.
36
1、木骨架面板隔墙 • 使用材料：
木龙骨
.
30
砌完后，去除定位支架上多余的板块
砌筑完毕，待 水泥浆硬化后， 用白水泥勾缝， 并掺入胶体， 以避免龟裂。 最后清理干净
.
31
（二）立筋式隔墙
立筋式隔墙也称龙骨隔墙， 主要用木料或钢材构成骨 架，再在两侧做面层。简 单说是指在隔墙龙骨两侧 安装面板以形成的轻质隔 墙.
.
32
.
33
石膏板面板立筋隔墙
.
18
1、普通砖隔墙
定义：指用普通砖砌筑的墙体 特点：坚固耐久，具有一定隔声能力，但自 重大 注意： 1）砌筑砂浆强度应大于M2.5 2）当隔墙面积较大时，为了提高隔墙的稳定 性，沿高度方向，每隔10~15皮砖，放置1~2根直 径6.5的钢筋，且钢筋应与周围的承重结构相连， 以确保隔墙的稳定牢固。
.
9
合肥职业技术学院
谢谢
.
10
第七章 建筑装饰装修工程的配套 项目及其装饰装修构造
7.2隔墙与隔断装饰装修构造
.
11
.
12
.
13
.
14
一、隔墙与隔断的作用、区别与构造要求
1、作用 满足使用功能需要，对建筑物内部空间作更深入、细
致的划分。 2、区别
（1）分隔空间的程度和特征不同 （2）拆装的灵活性不同 3、构造要求 （1）自重轻 （2）厚度薄 （3）满足相应功能要求 （4）拆移的灵活性强 （5）隔墙应有一定的隔声功能
玻璃砖之间的接缝控制在1015mm。
.
27
当隔断长度或高 度大于1500mm时， 在玻璃砖的凹槽内加 设通长钢筋或扁钢。
.
28
水平补强筋
.
29
细部要求
玻璃砖隔墙两端与金属 型材两翼应留有宽度不小于 4mm的缝隙，缝内用弹性材料 填充。
设置的目的是为了适应 玻璃砖热胀冷缩或结构轻微 变化，以免玻璃砖隔墙受到 损坏。
学习知识 后，抓住 重点与难 点进行主 要学习
同一建筑 部位，不 同构造方 法进行归 纳，专攻 其不同之 处
.
8
四、教学过程
合肥职业技术学院
“教学有法，教无定法，贵在得法”
1 新课导入
2 展示装饰效果，引起兴趣
3 详述构造组成及方法，学习知识 4 配合图片，更形象的理解 5 布置作业，巩固练习，进行课堂小结
合肥职业技术学院
《建筑装饰装修构造》说课
经贸系 工程教研室
说课人：贾晨琛
.
1
合肥职业技术学院
《建筑装饰装修构造》 说课
1 教材分析 2 学情分析 3 教法与学法 4 教学过程设计
.
2
合肥职业技术学院
一 教材分析——课程定位
课程性质：建筑装饰专业的一门专业技术课 开设时间：第3学期 课程的定位：《建筑装饰装修构造》是建筑装饰 专业的一门专业技术课程，其内容主要是建筑物 各装修部位的装饰要求和构造。
素色构 描彩成
家
制
具 设
图计
建
住 宅 设 计
建 筑 装 饰 装 修 构 造
筑 装 饰 装 修 施 工 技 术
课程体系. 定位图
3Dmax ATUTO CAD
装 饰 工 程空 概间 预设 算计
3
合肥职业技术学院
一 、教材分析——本次教学内容在教材中的地位
本次课程的教学内容：隔墙的装饰装修构造
隔墙是装饰装修工程中常用到的分隔空间的构 件，是本章的重点学习内容。通过之前的课程的 学习，学生已比较了解装饰装修构造课程的一些 基本学习方法，可以对本次的授课内容更好的理 解，本次课程的内容也有助于对学生之前学习的 一些构造方法进行回顾。
.
19
.
20
2、砌块隔墙
定义：采用较轻质的砌块砌筑的隔墙，如： 加气混凝土块、水泥炉渣空心砖等
.
21
加气混凝土砌块墙
特点：自重轻，隔热性能好，但吸水性强
注意：
1）砌筑前，应在墙下先砌3~5皮普通砖
2）当隔墙面积较大时，需采. 用加固措施
22
3、玻璃砖隔墙
玻璃砖隔墙：有较高的强度，易清洗，保温、隔声
