1.SSB变桨系统地面出厂试验时，在调整95°限位开关及挡块位置时操作人员不慎将60947-5-1#95°限位开关直动头冲断。
2.G8-064315变桨控制柜，实验时变桨速度过快，执行速度远大于设定速度。
初步判断电机驱动器损坏，造成无法正常使用。
3. 473399－60#旋编编码器做变桨功能试验时，编码器存在角度无变化故障4、466631－04#旋编编码器做变桨功能试验时，编码器存在角度跳变故障5. 叶轮功能试验时，由于操作人不慎误将G8-070588变桨控制柜内的1F1防雷模块的火线与零线接反，导致1F1防雷模块烧坏。
6.变桨控制柜实验时系统报电机过温PTC故障，经更换柜内9A1模块后此故障消除。
7、变桨控制柜实验时系统报电机过温PTC故障，经更换柜内9A1模块后此故障消除。
8、G8-070093#变桨控制柜实验时柜内12A1模块指示灯不亮，经更换此故障消除。
9. 旋编编码器做变桨功能试验时，编码器角度始终保持在0°无变化，无法正常使用。
10、旋编编码器旋转时有卡阻现象，并且内部有异响。
无法正常使用11. 95°限位开关压下直动头不能正常复位，造成该95°限位开关无法正常使用。
12. 变桨系统中有2个限位开关触头有卡阻现象，活动不自如，无法正常使用。
13. 叶轮组在调试时发现，闭合电容开关时，9U1不动作，面板上显示9U1故障，无法正常使用14. LED显示H.N,面板显示：变流器故障，散热片温度故障，无法正常使用。
15. 变桨柜G8-065677打开电容开关后面板显示电容电压9U1为故障状态，9U1不动作，无法正常使用。
16. SSB控制柜配套带来的旋转编码器形状不同, 一套三个旋编信号线接头位置不同,装后性能不受影响。
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!变桨安装调试系统是一种用于风力发电机变桨系统安装和调试的工具。
风力发电机的变桨系统是控制叶片角度以适应风力变化的重要组成部分。

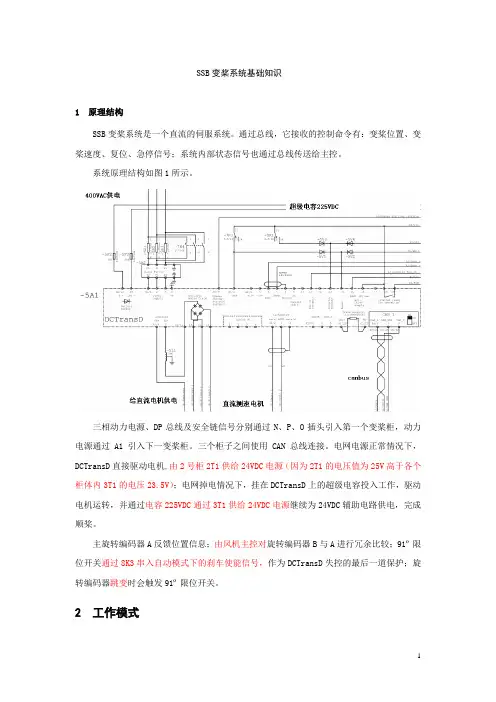

SS B变桨系统基础知识1 原理结构SSB变桨系统是一个直流的伺服系统。
通过总线，它接收的控制命令有：变桨位置、变桨速度、复位、急停信号；系统内部状态信号也通过总线传送给主控。
系统原理结构如图1所示。
三相动力电源、DP总线及安全链信号分别通过N、P、O插头引入第一个变桨柜，动力电源通过A1引入下一变桨柜。
三个柜子之间使用CAN总线连接。
电网电源正常情况下，DCTransD直接驱动电机,由2号柜2T1供给24VDC电源（因为2T1的电压值为25V高于各个柜体内3T1的电压23.5V）；电网掉电情况下，挂在DCTransD上的超级电容投入工作，驱动电机运转，并通过电容225VDC通过3T1供给24VDC电源继续为24VDC辅助电路供电，完成顺桨。
主旋转编码器A反馈位置信息；由风机主控对旋转编码器B与A进行冗余比较；91º限位开关通过8K3串入自动模式下的刹车使能信号，作为DCTransD失控的最后一道保护；旋转编码器跳变时会触发91º限位开关。
2 工作模式2.1 “自动”操作模式/ 变桨控制环系统“自动”操作模式数据在主控PLC(风机PLC) 和SSB变桨系统的S100控制板之间交换。
在风机主控与S100控制器之间使用定义的Profibus-DP接口。
一个周期的一般功能被描述如下:●风机PLC和SSB变桨系统之间的接口为Profibus-DP●叶片动作的三个控制环:(1) 来自风机PLC为1号控制柜的S100设定数值(2) S100控制器为电机驱动器DctransD提供速度设定值(经由CA NⅡ总线)(3) 电机驱动器DctransD通过改变电机的电枢电流改变电机转速，并通过电机内置的测速发电机与电机之间形成一个转速闭环控制。
图片：控制环变桨系统概述2.2“紧急(EFC)”操作模式原因：●总线通信故障，包括风机主控与变桨控制器之间的profibus通信和变桨内部CAN通信故障；●风机主控给定的EFC位被置0；●安全链断；●编码器跳变。

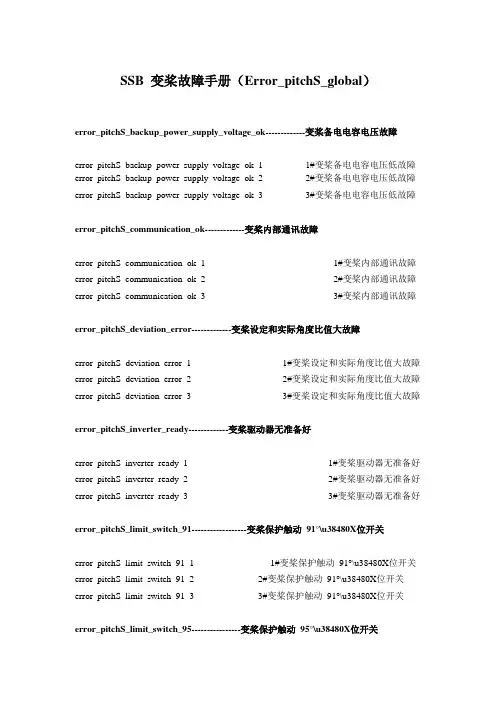

SSB 变桨故障手册（Error_pitchS_global）error_pitchS_backup_power_supply_voltage_ok-------------变桨备电电容电压故障error_pitchS_backup_power_supply_voltage_ok_1--------------1#变桨备电电容电压低故障error_pitchS_backup_power_supply_voltage_ok_2--------------2#变桨备电电容电压低故障error_pitchS_backup_power_supply_voltage_ok_3--------------3#变桨备电电容电压低故障error_pitchS_communication_ok-------------变桨内部通讯故障error_pitchS_communication_ok_1------------------------------------------1#变桨内部通讯故障error_pitchS_communication_ok_2------------------------------------------2#变桨内部通讯故障error_pitchS_communication_ok_3------------------------------------------3#变桨内部通讯故障error_pitchS_deviation_error-------------变桨设定和实际角度比值大故障error_pitchS_deviation_error_1------------------------------1#变桨设定和实际角度比值大故障error_pitchS_deviation_error_2------------------------------2#变桨设定和实际角度比值大故障error_pitchS_deviation_error_3------------------------------3#变桨设定和实际角度比值大故障error_pitchS_inverter_ready-------------变桨驱动器无准备好error_pitchS_inverter_ready_1----------------------------------------------1#变桨驱动器无准备好error_pitchS_inverter_ready_2----------------------------------------------2#变桨驱动器无准备好error_pitchS_inverter_ready_3----------------------------------------------3#变桨驱动器无准备好error_pitchS_limit_switch_91------------------变桨保护触动91°\u38480X位开关error_pitchS_limit_switch_91_1-------------------------1#变桨保护触动91°\u38480X位开关error_pitchS_limit_switch_91_2---------------------2#变桨保护触动91°\u38480X位开关error_pitchS_limit_switch_91_3---------------------3#变桨保护触动91°\u38480X位开关error_pitchS_limit_switch_95----------------变桨保护触动95°\u38480X位开关error_pitchS_limit_switch_95_1---------------------1#变桨保护触动95°\u38480X位开关error_pitchS_limit_switch_95_2---------------------2#变桨保护触动95°\u38480X位开关error_pitchS_limit_switch_95_3---------------------3#变桨保护触动95°\u38480X位开关error_pitchS_MCB_cooling_fan_ok----------------变桨电机风扇供电断error_pitchS_MCB_cooling_fan_ok_1----------------1#变桨电机风扇供电断error_pitchS_MCB_cooling_fan_ok_2-------------------------2#变桨电机风扇供电断error_pitchS_MCB_cooling_fan_ok_3-------------------------3#变桨电机风扇供电断error_pitchS_brake_power_supply_ok-------------------变桨电机刹车供电断error_pitchS_brake_power_supply_ok_1----------------------1#变桨电机刹车供电断error_pitchS_brake_power_supply_ok_2----------------------2#变桨电机刹车供电断error_pitchS_brake_power_supply_ok_3----------------------3#变桨电机刹车供电断error_pitchS_PTC_resistor_ok----------------变桨电机150℃温度开关动作error_pitchS_PTC_resistor_ok_1---------------------1#变桨电机150℃温度开关动作error_pitchS_PTC_resistor_ok_2---------------------2#变桨电机150℃温度开关动作error_pitchS_PTC_resistor_ok_3---------------------3#变桨电机150℃温度开关动作error_pitchS_range_motion_fault---------------------变桨位置超限error_pitchS_range_motion_fault_1-------------------------------1#变桨位置超限error_pitchS_range_motion_fault_2-------------------------------2#变桨位置超限error_pitchS_range_motion_fault_3-------------------------------3#变桨位置超限error_pitchS_status_UC_ok-----------------------变桨备电充电器不正常error_pitchS_status_UC_ok_1-----------------------------1#变桨备电充电器不正常error_pitchS_status_UC_ok_2-----------------------------2#变桨备电充电器不正常error_pitchS_status_UC_ok_3-----------------------------3#变桨备电充电器不正常error_pitchS_status_UC_ready------------------变桨备电充电器无准备好error_pitchS_status_UC_ready_1------------------------1#变桨备电充电器无准备好error_pitchS_status_UC_ready_2------------------------2#变桨备电充电器无准备好error_pitchS_status_UC_ready_3------------------------3#变桨备电充电器无准备好error_pitchS_24VDC_ups_ok------------------24VDC UPS 故障error_pitchS_sys_parameter_fault--------------------------变桨内部参数错误error_pitchS_sys_system_fault---------------------变桨系统设定和实际角度比值大error_pitchS_backup_cabinet_temperature---------------------变桨备电柜内温度高error_pitchS_backup_cabinet_temperature_1 ----------------1#变桨备电柜内温度高error_pitchS_backup_cabinet_temperature_2 ----------------2#变桨备电柜内温度高error_pitchS_backup_cabinet_temperature_3 ----------------3#变桨备电柜内温度高error_pitchS_cabinet_temperature ---------------------------变桨控制柜内温度高error_pitchS_cabinet_temperature_1------------------------1#变桨控制柜内温度高error_pitchS_cabinet_temperature_2------------------------2#变桨控制柜内温度高error_pitchS_cabinet_temperature_3------------------------3#变桨控制柜内温度高error_pitchS_motor_current_positive --------------------------变桨电机电流过大error_pitchS_motor_current_positive_1 ----------------------1#变桨电机电流过大error_pitchS_motor_current_positive_2 ----------------------2#变桨电机电流过大error_pitchS_motor_current_positive_3 ----------------------3#变桨电机电流过大error_pitchS_motor_temperature --------------------------变桨电机温度高error_pitchS_motor_temperature_1 -----------------------------1#变桨电机温度高error_pitchS_motor_temperature_2 -----------------------------2#变桨电机温度高error_pitchS_motor_temperature_3------------------------------3#变桨电机温度高error_pitchS_encoder_compare ----------------------主副编码器位置偏差大error_pitchS_encoder_compare_1 -------------------------1#主副编码器位置偏差大error_pitchS_encoder_compare_2 -------------------------2#主副编码器位置偏差大error_pitchS_encoder_compare_3 -------------------------3#主副编码器位置偏差大error_pitchS_position_blade_cmp ---------------三个叶片主旋编位置偏差大error_pitchS_speed_limit -------------------------------变桨速度超限error_pitchS_speed_limit_1--------------------------------------1#变桨速度超限error_pitchS_speed_limit_2--------------------------------------2#变桨速度超限error_pitchS_speed_limit_3--------------------------------------3#变桨速度超限error_It_brake_resistance ----------------变桨电机刹车电流大时间长error_It_brake_resistance_1-------------------------1#变桨电机刹车电流大时间长error_It_brake_resistance_2-------------------------2#变桨电机刹车电流大时间长error_It_brake_resistance_3-------------------------3#变桨电机刹车电流大时间长error_It_motor_protection-----------------变桨电机大电流时间长error_It_motor_protection_------------------------------1#变桨电机电流大时间长error_It_motor_protection_------------------------------2#变桨电机电流大时间长error_It_motor_protection_------------------------------3#变桨电机电流大时间长errror_heat_sink_temperture_high------------------变桨柜散热器温度高errror_heat_sink_temperture_high_1------------------------1#变桨柜散热器温度高errror_heat_sink_temperture_high_2------------------------2#变桨柜散热器温度高errror_heat_sink_temperture_high_3------------------------3#变桨柜散热器温度高error_It_controller ------------------------------------变桨控制器电流大时间长error_It_controller_1 --------------------------------1#变桨控制器电流大时间长error_It_controller_2 --------------------------------2#变桨控制器电流大时间长error_It_controller_3 --------------------------------3#变桨控制器电流大时间长error_pitchS_DCtrans_data_ok -------------变桨驱动器通讯正常信号丢失error_pitchS_DCtrans_data_ok_1--------------------1#变桨驱动器通讯正常信号丢失error_pitchS_DCtrans_data_ok_2--------------------2#变桨驱动器通讯正常信号丢失error_pitchS_DCtrans_data_ok_3--------------------3#变桨驱动器通讯正常信号丢失error_pitchS_DCDCpower_supply_ok------------变桨控制柜内24 伏电源故障error_pitchS_DCDCpower_supply_ok_1----------------1#变桨控制柜内24 伏电源故障error_pitchS_DCDCpower_supply_ok_2----------------2#变桨控制柜内24 伏电源故障error_pitchS_DCDCpower_supply_ok_3----------------3#变桨控制柜内24 伏电源故障error_pitchS_status_grid_ok -----------------------------------变桨市电不正常error_pitchS_status_grid_ok_1---------------------------------1#变桨市电不正常error_pitchS_status_grid_ok_2---------------------------------2#变桨市电不正常error_pitchS_status_grid_ok_3---------------------------------3#变桨市电不正常error_pitchS_status_pilot_ok -------------------------------变桨接线错误或断线error_pitchS_not_release_jogging -----------------------面板无释放手动变桨命令error_pitchS_not_normal_emstop -----------------------------------变桨异常急停error_pitchS_backup_power_supply_voltage_ok---------------变桨备电电容电压故障说明：控制柜电容电压检测模块9U1，检测到的电容电压低于模块9U1 设定值（目前设定值为180VDC），立刻报此故障。

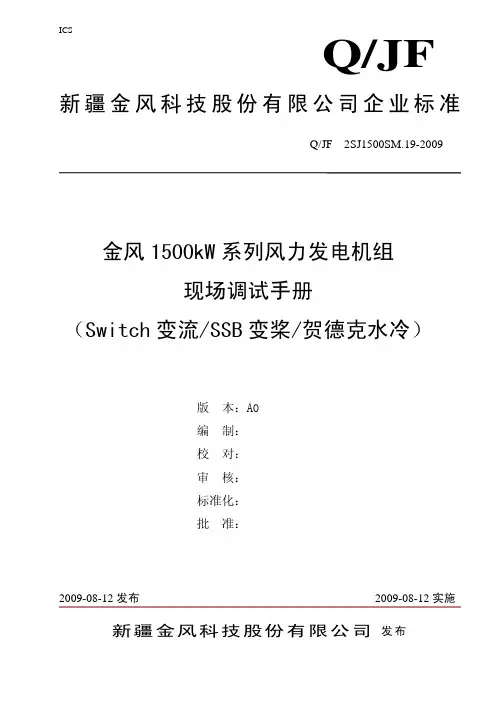

1500kw机组Switch变流贺德克水冷 SSB变桨调试手册试卷姓名：考试日期：片区：考试地点：得分：备注：请将选择、判断题答案写在题号之前一单选题（共24题,共48分）1. SSB变桨系统，各变桨柜正确的上电顺序为（）。
（2分）A.依次将1#、2#、3#变桨柜的电源旋转开关main switch打到ON位置B.依次将3#、2#、1#变桨柜的电源旋转开关main switch打到ON位置C.依次将3#、1#、2#变桨柜的电源旋转开关main switch打到ON位置D.依次将2#、1#、3#变桨柜的电源旋转开关main switch打到ON位置2. SSB变桨系统，机舱手柄对选择叶片进行jogging操作时，变桨速度是（）。
（2分）A.1°/sB.1.2°/sC.2.4°/sD.2.5°/s3. Switch变流系统中，“强制预充电（Force PreCharge）”时，通过2U1、3U1面板上的（）监控驱动器的直流电压。
（2分）A.菜单P1.7B.菜单P1.1.9C.菜单P1.9D.菜单P2.7.14. 液压系统系统压力正常值要求为（）。
（2分）A.130bar±5barB.140bar±5barC.145bar±5barD.155bar±5bar5. CX1020控制器在出厂时，其缺省的IP是一个随机数，即IP地址为（）。
（2分）A.192.168.X.Y（X和Y是1-254之间的整数）B.169.254.X.Y（X和Y是1-254之间的整数）C.255.255.X.Y（X和Y是1-254之间的整数）D.168.192.X.Y（X和Y是1-254之间的整数）6. SSB变桨系统，使用变桨维护手柄变桨，选定速度“slow”表示变桨速度为（）。
（2分）A.1.2°/sB.1.3°/sC.2.4°/sD.2.5°/s7. 如下关于左偏航限位触发设定正确的是（）。
总部 S a l z b e r g e nPDF Created with deskPDF PDF Writer - Trial :: PDF Created with deskPDF PDF Writer - Trial :: 全球化服务商店 总部 青岛设备 （在建中） Salzbergen, 德国 中国Racine, 美国SSB 将会出现在重要时区和主要风场地点。
PDF Created with deskPDF PDF Writer - Trial :: 聚焦现场服务风力发电机组的电动系统全球技术支持 热线与客户紧密合作进行培训支持长期服务协议更新与更新改造PDF Created with deskPDF PDF Writer - Trial :: 电动变桨系统(交流/直流)主-和顶部箱发电机箱特殊柜如：风架风架／／SCADAPDF Created with deskPDF PDF Writer - Trial :: SSB-风能的历史1992:开发安装300/600 kW 失速系统1995: 为1,5 MW 风机开发电动变桨系统1998: 1,5 MW 变桨系统的序列生产 开发和生产主开发和生产主－－和顶部柜2003:为1.5MW 风机生产第1000th 系统2005: 开发数控设备 (如数字逆变器如数字逆变器，，数字通信)600kW 主动失速型风机的主控柜PDF Created with deskPDF PDF Writer - Trial :: 使用中的SSB 产品SSB 轴箱轴箱 SSB 电池箱电池箱 SSB 顶部箱SSB 变桨直流驱动变桨直流驱动 SSB 交流偏航驱动PDF Created with deskPDF PDF Writer - Trial :: 离岸风机应用PDF Created with deskPDF PDF Writer - Trial :: 参考清单PDF Created with deskPDF PDF Writer - Trial :: Repower MD70, MD77, MM82, MM92Nordex S70, S77Fuhrländer FL1500WinWinD WWD1NEG Micon (Vestas) NM80, NM92, NM110Leitner LeitwindFuji NWT3-1Unison KBP-2000MGeneral Electric TW300, TW600, TZ750, GE900, GE1.5s, sl, sle, xle,GE2.X,GE3.6s, sl！超过 6.000系统已供应给各大风力发电机生产商系统已供应给各大风力发电机生产商！变桨系统PDF Created with deskPDF PDF Writer - Trial :: 内容概览PDF Created with deskPDF PDF Writer - Trial :: •变桨系统结构与功能•变桨电机•变桨电机的功率整流器•变桨控制器•控制•控制箱•轴箱•电池•电池充电系统•安全说明变桨系统结构与功能PDF Created with deskPDF PDF Writer - Trial :: 变桨系统的结构与功能PDF Created with deskPDF PDF Writer - Trial :: 变桨系统MD 77元件:转速计发电机、、绝对编码器和压力的空气冷却的转子叶片配备一个变桨集成停车制动、、转速计发电机•集成停车制动电机•每个冗余轴一个额外绝对编码器•每个转子叶片一套电池用于电源电压失败和脱口安全链的叶片变桨控制•带充电控制和电池电压监测的电池充电器•每个转子叶片一个三相转换器用于提供直接电流变桨电机数据•控制系统用于自动转子叶片控制(变桨控制器)•除了变桨电击,所有其它元件都安装在三轴里/电池箱和一个控制箱变桨系统的结构和功能独立驱动风扇停车制动转速计 绝对编码器 PDF Created with deskPDF PDF Writer - Trial :: 变桨系统电池箱结构和功能PDF Created with deskPDF PDF Writer - Trial :: 变桨系统的结构与功能PDF Created with deskPDF PDF Writer - Trial :: 变桨系统MD 77元件:•集成停车制动、转速计发电机、绝对编码器和压力的空气冷却的转子叶片配备一个变桨电机•每个冗余轴一个额外绝对编码器•每个转子叶片一套电池用于电源电压失败和脱口安全链的叶片变桨控制•带充电控制和电池电压监测的电池充电器•每个转子叶片一个三相转换器用于提供直接电流变桨电机数据•控制系统用于自动转子叶片控制(变桨控制器)•除了变桨电击,所有其它元件都安装在三轴里/电池箱和一个控制箱变桨系统的结构与功能PDF Created with deskPDF PDF Writer - Trial :: 变桨系统MD 77元件:•集成停车制动、转速计发电机、绝对编码器和压力的空气冷却的转子叶片配备一个变桨电机•每个冗余轴一个额外绝对编码器•每个转子叶片一套电池用于电源电压失败和脱口安全链的叶片变桨控制•带充电控制和电池电压监测的电池充电器•每个转子叶片一个三相转换器用于提供直接电流变桨电机数据•控制系统用于自动转子叶片控制(变桨控制器)•除了变桨电击,所有其它元件都安装在三轴里/电池箱和一个控制箱变桨系统的结构与功能PDF Created with deskPDF PDF Writer - Trial :: 变桨系统MD 77元件:转速计发电机、、绝对编码器和压力的空气冷却的转子叶片配备一个变桨集成停车制动、、转速计发电机•集成停车制动电机•每个冗余轴一个额外绝对编码器•每个转子叶片一套电池用于电源电压失败和脱口安全链的叶片变桨控制•带充电控制和电池电压监测的电池充电器•每个转子叶片一个三相转换器用于提供直接电流变桨电机数据•控制系统用于自动转子叶片控制(变桨控制器)•除了变桨电击,所有其它元件都安装在三轴里/电池箱和一个控制箱变桨系统控制箱结构和功能PDF Created with deskPDF PDF Writer - Trial :: 变桨系统的结构与功能PDF Created with deskPDF PDF Writer - Trial :: 变桨系统MD 77元件:•集成停车制动、转速计发电机、绝对编码器和压力的空气冷却的转子叶片配备一个变桨电机•每个冗余轴一个额外绝对编码器•每个转子叶片一套电池用于电源电压失败和脱口安全链的叶片变桨控制•带充电控制和电池电压监测的电池充电器•每个转子叶片一个三相转换器用于提供直接电流变桨电机数据•控制系统用于自动转子叶片控制(变桨控制器)•除了变桨电击,所有其它元件都安装在三轴里/电池箱和一个控制箱变桨系统控制箱/轴&电池箱的结构和功能PDF Created with deskPDF PDF Writer - Trial :: PDF Created with deskPDF PDF Writer - Trial :: •变桨系统间接控制功率•变桨系统是风机主要的制动系统•每个转子叶片可以单独地调整，而且连接到轮毂上。

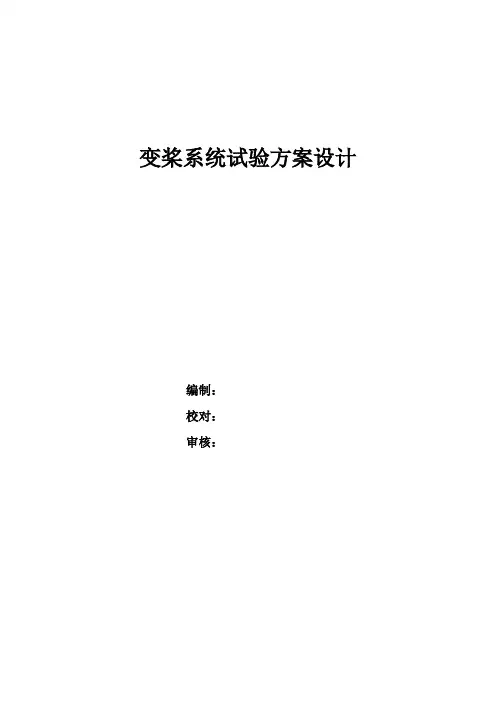

变桨系统试验方案设计编制：校对：审核：目录一、变桨系统内部试验 (1)1.1正常变桨试验 (1)1.2紧急停机试验 (2)1.3变桨速度和方向的试验 (3)1.3.1信号点检测 (3)1.3.2故障信号灯 (4)二、变桨系统与主控联调 (4)2.1启动状态 (4)2.2自我测试 (5)2.3正常操作状态 (6)2.4正常停机状态 (7)2.5紧急停机状态 (8)三、变桨系统通信协议 (8)3.1通信数据格式 (8)3.2功能列表 (9)3.2.1读取当前数据（01h） (9)3.2.2发送操作数据（02h） (10)3.2.3读取参数（30h） (11)3.2.4发送参数（31h、32h） (11)3.2.5读取故障（50h） (12)3.2.6发送设定位置值（96h） (12)变桨系统试验方案设计变速恒频风力发电机组风轮转速随着风速的变化而变化，可以更有效地利用风能，并且通过变速恒频技术可得到恒定频率的电能。
