（完整版）反应堆工整理讲解第一章反应堆简介1. 反应堆概念核反应堆是利用易裂变物质使之发生可控自持链式裂变反应的一种装置。
2. 反应堆的用途生产堆：专门用于生产易裂变或聚变物质的反应堆实验堆：主要用于实验研究动力堆：用于动力或直接发电的反应堆3. 反应堆种类按慢化剂和冷却剂可分为：轻水堆、重水堆、石墨气冷堆和钠冷快堆等其中，动力堆的类型有压水堆(PWR)、沸水堆(BWR)、重水堆(HWR)、气冷堆(HTGR)、快中子增殖堆(LMFBR、GCFR) 第二章核物理基础1. 原子与原子核92种天然元素和12种人工元素；原子核由质子和中子组成（H除外），质子和中子通称为核子，核子数即称质量数2. 原子核的组成及属性(电、质量、尺寸)原子核带正电，半径为121310~10cm--，其中质子带正电，质量为1u，中子不带电，质量为1u3. 同位素及核素的表示符号同位素是指质子数相同而中子数不同的元素，其化学性质相同，在元素周期表中占同一个位置，丰度。
例P有7种同位素，但每一种P均为一种核素。
核素的表示AZX。
4. 原子核的能级状态，激发态原子核内部的能量是量子化的，即非连续，可分为基态和激发态，激发态能级不稳定，易发生跃迁释放能量5. 原子核的稳定性，衰变与衰变规律一般而言，质子数和中子数大致相等时原子核是稳定的，而质子数与中子数差别很大时则原子核不稳定。
衰变：原子核自发地放射出α和β等粒子而发生的转变，常见的有β±衰变、α衰变、γ衰变等。
对单个原子核而言，衰变是不确定的；对大量同类原子核而言，衰变是按指数规律进行的，即0e tN Nλ-=6. Alpha 、Beta 、Gamma 衰变Alpha 衰变是指衰变过程中释放出α粒子（He 核，两个中子和两个质子组成）Beta 衰变是指衰变过程中原子核释放出电子（正/负），内部一质子变为中子Gamma 衰变是原子核从较高的激发态跃迁到较低的激发态或基态，释放出γ射线7. 衰变常数、半衰期、平均寿命一个原子核在某一小段时间间隔内发生衰变的几率即为衰变常数λ，其反应的是原子核本身特性，与外界条件无关。

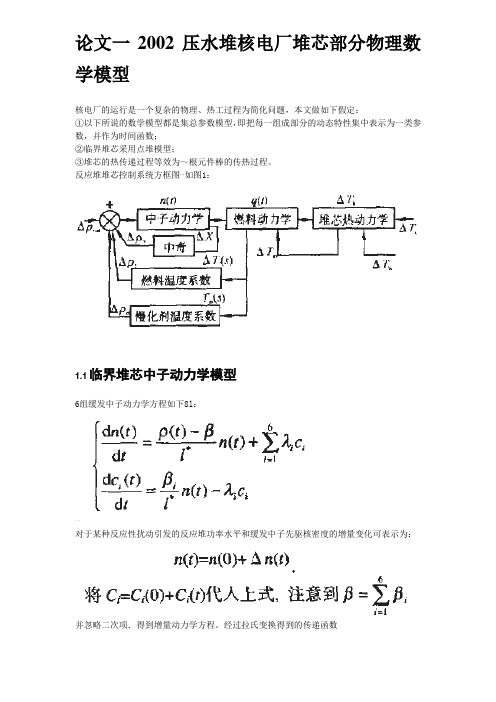

论文一2002压水堆核电厂堆芯部分物理数学模型核电厂的运行是一个复杂的物理、热工过程为简化问题，本文做如下假定：①以下所说的数学模型都是集总参数模型，即把每一组成部分的动态特性集中表示为一类参数，并作为时间函数；②临界堆芯采用点堆模型；③堆芯的热传递过程等效为～根元件棒的传热过程。
反应堆堆芯控制系统方框图⋯如图1：1.1临界堆芯中子动力学模型6组缓发中子动力学方程如下8l：、。
对于某种反应性扰动引发的反应堆功率水平和缓发中子先驱核密度的增量变化可表示为：并忽略二次项．得到增量动力学方程。
经过拉氏变换得到的传递函数1.2考虑温度效应后的堆芯中子动力学模型温度效应为负效应，即当反应堆功率升高时温度也升高．但反应性下降：由集总参数模型得到燃料及冷却剂温度变化动态方程(3)，经拉氏变换后得到方程(4)：燃料和冷却剂的反应性温度系数分别为则考虑负温度系数的反应堆中子动力学模块如图2所示由上述模块及传递函数可知．虽然反应堆本身是一个非自稳定的系统，但由于燃料及温度的负效应，可以保证反应堆是一个可控的稳定系统。
1.3堆芯热传递模型在建立堆芯热传递模型时，先作如下假设：①核裂变反应产生的热功率正比于活性区中子的密度：式中，为中子密度预热功率折算系数；②堆芯的传热过程等效为一根元件棒的传热过程，对应为3个传热区：得到增量方程：论文二2009严重事故堆芯熔化过程仿真究1.1堆芯熔化进程压水堆的堆芯熔化过程大体上可分为高压熔堆和低压熔堆两大类。
●低压熔堆低压熔堆以快速卸压的大，中破口失水事故为先导，若应急堆芯冷却系统的注射功能和再循环功能失效，不久堆芯就会裸露和熔化，锆合金包壳与蒸汽反应产生大量氢气。
堆芯水位下降到下栅格板下，堆芯支撑结构失效，熔融堆芯跌入下腔室水中，产生大蒸汽，以后压力容器在低压下熔穿，熔融堆芯落入堆坑，开始烧蚀地基混凝土，向安全壳内释放出氢气，一氧化碳，二氧化碳等不凝气体。
此后安全壳失效有两种可能：安全壳因不凝气体聚集持续晚期超压(事故后3．5天)导致破裂失效或导致贯穿件失效。
反应堆结构反应堆结构及几种典型反应堆系统反应堆是核电站中的热源，其内部装有可以进行可控链式核反应的核燃料，源源不断地释放出能量。
核反应产生的热能通过载热剂传给汽轮机作功，汽轮机带动发电机，产生的电能被输送到电网。
反应堆由堆芯、压力容器、上部堆内构件和下部堆内构件等几部分组成。
反应堆安置在反应堆厂房（也称为安全壳）的正中，它的六条进出口接管管嘴支撑在作为一次屏蔽的混凝土坑（即堆坑）内，而堆坑位于一个大约10米深的反应堆换料水池的底部。
如下图它可分为反应堆堆芯、堆内构件、反应堆压力容器和顶盖控制棒驱动机构四部分。
下面主要介绍反应堆堆心和压力容器。
1、反应堆堆芯：核反应堆的堆芯位于压力容器中心，由157个几何形状及机械结构完全相同的燃料组件构成，核反应区高3.65m，等效直径3.04m 。
燃料核裂变释放出来的核能立即转变成热能，并由冷却剂导出。
1.1、燃料组件：燃料组件骨架由8个定位格架、24根控制棒导向管、一根中子通量测量管和上、下管座焊接而成。
其功用是确保组件的刚性，承受整个组件的重量和控制棒快速下插的冲击力，并准确引导控制棒束的升降，保证组件在堆内可靠工作和装卸料时的运输安全。
如下图定位格架由锆－4合金条带制成，这些条带装配成17×17的正方形栅格。
在格架栅元中，燃料棒由其中两边的弹簧夹顶在另两边的两个刚性凸台上，其共同作用使燃料棒保持中心位置。
弹簧夹由因科镍718薄片弯成开口环制成，然后将夹子跨在条带上夹紧定位，并在上下相接面上点焊。
这样形成的两个相背的弹簧分别顶住相邻栅元的两根燃料棒，自然抵消了作用在条带上的力。
每个燃料组件带有24个控制棒导向管，由锆－4合金制成，它们为控制棒的插入和提出导向。
其下部在第一和第二格架之间直径缩小，形成缓冲段，以便当控制棒紧急下落接近底部时起缓冲作用。
在缓冲段上部有流水孔，正常运行时冷却水流入管内，在控制棒下插时水能部分从管内排出。
缓冲段下部的管径扩至正常，使底层格架可以按上层格架的相同方式与导向管相连接。
核反应堆物理分析(上)核反应堆是一种利用核反应产生能量的设备。
核反应堆的原理是运用核反应的放能来加热液体或者气体，产生蒸汽，使蒸汽驱动轴类转子转动，从而使轴类转子带动发电机发电。
其中，核反应堆是由一系列核反应组成的，核反应会释放出大量的能量，能够加热冷却剂，从而驱动轴类转子转动，实现机械能转化为电能，供应给生活和工业用途。
核反应堆按照使用的核燃料分为热中子反应堆和快中子反应堆。
热中子反应堆是利用热中子与核燃料发生核反应来产生热能，因此核燃料应为小中子吸收截面大、熔点和密度适中的物质，如铀235和铀238。
快中子反应堆使用快中子来发生核反应来产生热能，核燃料应为小中子吸收截面小，熔点和密度大的物质，如氚。
核反应堆按照使用不同的冷却材料分为水冷反应堆和气冷反应堆。
水冷反应堆和气冷反应堆都是通过冷却剂将产生的高温热能带走，从而保证反应堆的稳定运行。
其中，水冷反应堆是使用水作为冷却剂，散热性好，但需要耗费大量水资源。
气冷反应堆使用气体作为冷却剂，无需消耗大量水资源，但由于气体散热性差，需要较大的排气系统。
核反应堆由反应堆堆芯和反应堆周边构成。
反应堆芯是核反应的核心部分，由燃料棒、控制杆、冷却剂以及结构材料等组成。
控制杆的作用是调节核反应的速率，保持反应堆稳定运行状态。
结构材料的作用是支持和固定反应堆芯的元件。
反应堆周边由反应堆罩、核反应堆容器、冷却剂循环系统等组成。
反应堆罩的作用是防止核辐射泄漏、防止反应堆失控。
核反应堆容器的作用是为反应堆芯提供密封保护，以避免辐射外泄。
冷却剂循环系统的作用是帮助反应堆芯和周边的结构材料散热。
核反应堆主要有两种核反应类型：裂变反应和聚变反应。
裂变反应是将重核分裂成两个轻核，同时释放出大量的能量。
核裂变产生的中子能够被稳定核吸收，产生新的能量，同时维持核反应的持续进行。
而聚变反应则是将轻核结合成重核，同样可以产生巨大的能量。
但是由于聚变反应需要极高的温度和压力，因此目前只有太阳和恒星能够维持聚变反应的进行。
第一章—核反应堆的核物理基础直接相互作用：入射中子直接与靶核内的某个核子碰撞，使其从核里发射出来，而中子却留在了靶核内的核反应。
中子的散射：散射是使中于慢化(即使中子的动能减小)的主要核反应过程。
非弹性散射：中子首先被靶核吸收而形成处于激发态的复合核，然后靶核通过放出中子并发射γ射线而返回基态。
弹性散射：分为共振弹性散射和势散射。
微观截面：一个中子和一个靶核发生反应的几率。
宏观截面：一个中子和单位体积靶核发生反应的几率。
平均自由程：中子在介质中运动时，与原子核连续两次相互作用之间穿行的平均距离叫作平均自由程。
核反应率：每秒每单位体积内的中子与介质原子核发生作用的总次数(统计平均值)。
中子通量密度：某点处中子密度与相应的中子速度的乘积，表示单位体积内所有中子在单位时间内穿行距离的总和。
多普勒效应：由于靶核的热运动随温度的增加而增加，所以这时共振峰的宽度将随着温度的上升而增加，同时峰值也逐渐减小，这种现象称为多普勒效应或多普勒展宽。
瞬发中子和缓发中子：裂变中，99％以上的中子是在裂变的瞬间(约10-14s)发射出来的，把这些中子叫瞬发中子；裂变中子中，还有小于1％的中子是在裂变碎片衰变过程中发射出来的，把这些中子叫缓发中子。
第二章—中子慢化和慢化能谱慢化时间：裂变中子能量由裂变能慢化到热能所需要的平均时间。
扩散时间：无限介质内热中子在自产生至被俘获以前所经过的平均时间。
平均寿命：在反应堆动力学计算中往往需要用到快中子自裂变产生到慢化成为热中子，直至最后被俘获的平均时间，称为中子的平均寿命。
慢化密度：在r处每秒每单位体积内慢化到能量E以下的中子数。
分界能或缝合能：通常把某个分界能量E c以下的中子称为热中子，E c称为分界能或缝合能。
第三章—中子扩散理论中子角密度：在r处单位体积内和能量为E的单位能量间隔内，运动方向为 的单位立体角内的中子数目。
慢化长度：中子从慢化成为热中子处到被吸收为止在介质中运动所穿行的直线距离。
核反应堆物理分析各章节重要知识点整理汇总资料第一章1、在反应堆内中子与原子的相互作用方式主要有：势散射、直接相互作用和复合核的形成。
其中复合核的形成是中子和原子相互作用的最重要方式。
2、复合核的衰变分解的方式有：共振弹性散射、共振非弹性散射、辐射俘获和核裂变，可以概括为散射和吸收。
3、共振现象：但入射中子的能量具有某些特定值，恰好使形成的复合核激发态接近于某个量子能级时，中子被靶核吸收而形成复合核的概率就显著增加，这种现象就叫作共振现象。
4、非弹性散射特点：只有当入射中子的动能高于靶核的第一激发态的能量时才能使靶核激发，也就是说，只有入射中子的能量高于某一数值时才能发生非弹性散射，由此可知，非弹性散射具有阈能的特点。
5、弹性散射特点：它可以分为共振弹性散射和势散射两种，区别在于前者经过复合核的形成过程，后者则没有。
在热中子反应堆内，对中子从高能慢化到低能的过程起主要作用的是弹性散射。
6、易裂变同位素：一些核素，如233U 、235U 、239Pu 和241Pu 等核素在各种能量的中子作用下均能发生裂变，并且在低能中子作用下发生裂变的可能性较大，通常把它们称为易裂变同位素。
7、可裂变同位素：同位素232Th 、238U 和240Pu 等只有在能量高于某一阈值的中子作用下才发生裂变，通常把它们称为可裂变同位素。
8、中子束强度I ：在单位时间内，通过垂直于中子飞行方向的单位面积的中子数量，记为I 。
9、单位体积中的原子核数N ：计算公式为AN N ρ0=0N ：阿伏加德罗常数，取值为6.0221367*1023/molρ：材料密度A ：该元素的原子量10、微观截面σ：微观截面是表示平均一个给定能量的入射中子与一个靶核发生作用的概率大小的一种度量，通常用“巴恩”（b ）作为单位，1b=10-28m 2。
11、核反应下标：s--散射；a--吸收；γ--辐射俘获；f--裂变；t--总核反应 12、靶内平行中子束强度：Nx e I x I σ-=0)(13、宏观截面∑：宏观截面是一个中子与单位体积内所有原子核发生核反应的平均概率大小的一种度量，单位为m -1,公式为：σN =∑由几种元素组成的均匀混合物质的宏观截面x ∑：∑=∑ixi i x N σ14、富集度：某种元素在其同位素中的（原子）重量百分比。
