jfreechart+sql实现时间曲线图(显示曲线数据点)

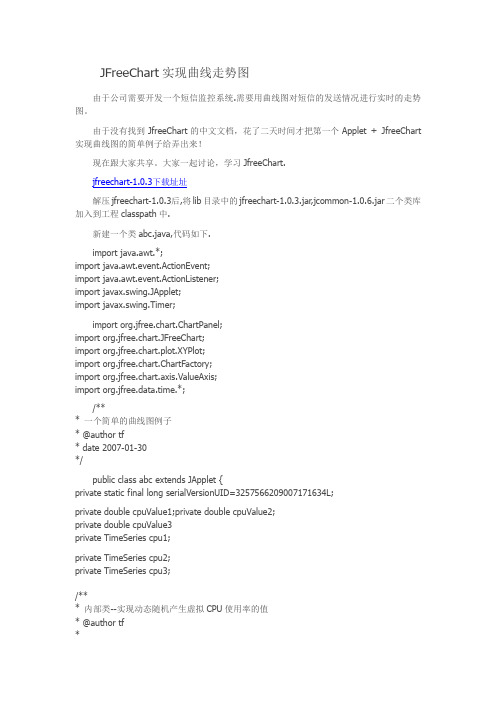

JFreeChart实现曲线走势图由于公司需要开发一个短信监控系统.需要用曲线图对短信的发送情况进行实时的走势图。

由于没有找到JfreeChart的中文文档，花了二天时间才把第一个Applet + JfreeChart 实现曲线图的简单例子给弄出来！现在跟大家共享。

大家一起讨论，学习JfreeChart.jfreechart-1.0.3下载址址解压jfreechart-1.0.3后,将lib目录中的jfreechart-1.0.3.jar,jcommon-1.0.6.jar二个类库加入到工程classpath中.新建一个类abc.java,代码如下.import java.awt.*;import java.awt.event.ActionEvent;import java.awt.event.ActionListener;import javax.swing.JApplet;import javax.swing.Timer;import org.jfree.chart.ChartPanel;import org.jfree.chart.JFreeChart;import org.jfree.chart.plot.XYPlot;import org.jfree.chart.ChartFactory;import org.jfree.chart.axis.ValueAxis;import org.jfree.data.time.*;/*** 一个简单的曲线图例子* @author tf* date 2007-01-30*/public class abc extends JApplet {private static final long serialVersionUID=3257566209007171634L;private double cpuValue1;private double cpuValue2;private double cpuValue3private TimeSeries cpu1;private TimeSeries cpu2;private TimeSeries cpu3;/*** 内部类--实现动态随机产生虚拟CPU使用率的值* @author tf**/class DataGenerator extends Timer implements ActionListener {private static final long serialVersionUID = 3977867288743720505L;public void actionPerformed(ActionEvent actionevent) {cpuValue1 = 100;cpuValue2 = 100;cpuValue3 = 100;double d1 = Math.random();cpuValue1 = cpuValue1 * d1;//cpuValue1 += 10;double d2 = Math.random();cpuValue2 = cpuValue2 * d2;double d3 = Math.random();cpuValue3 = cpuValue3 * d3;addcpu1Observation(cpuValue1);addcpu2Observation(cpuValue2);addcpu3Observation(cpuValue3);}DataGenerator() {super(100, null);addActionListener(this);}}public abc() {cpu1 = new TimeSeries("处理器1", lisecond.class);//增加一条走势曲线//cpu1.setHistoryCount(2000); //---比方法在新版本中的TimeSeries类中不存在cpu2 = new TimeSeries("处理器2", Millisecond.class);//free.setHistoryCount(2000); //---比方法在新版本中的TimeSeries类中不存在cpu3 = new TimeSeries("处理器3", Millisecond.class);TimeSeriesCollection timeseriescollection = new TimeSeriesCollection();//将所有走势曲线加入到时间条中timeseriescollection.addSeries(cpu1);timeseriescollection.addSeries(cpu2);timeseriescollection.addSeries(cpu3);//创建JFreeChart对象JFreeChart jfreechart = ChartFactory.createTimeSeriesChart("处理器利用率","时间", "值", timeseriescollection, true, true, true);//设置图表样式XYPlot xyplot = jfreechart.getXYPlot();xyplot.setOutlinePaint(Color.CYAN);//设置数据区的边界线条颜色ValueAxis valueaxis = xyplot.getDomainAxis();// valueaxis.setAutoRange(true); //自动设置数据轴数据范围valueaxis.setFixedAutoRange(10000D);//设置时间轴显示的数据valueaxis = xyplot.getRangeAxis();valueaxis.setRange(0.0D, 100D);//数据轴固定数据范围（设置100的话就是显示MAXVALUE 到MAXVALUE-100那段数据范围）// valueaxis.setAutoRange(true);valueaxis.setVisible(true);//设置是否显示数据轴//设置曲线图面版ChartPanel chartpanel = new ChartPanel(jfreechart);chartpanel.setPopupMenu(null);ChartPanel chartpanel1 = new ChartPanel(jfreechart);chartpanel1.setPopupMenu(null);getContentPane().add(chartpanel);getContentPane().add(chartpanel1);(new DataGenerator()).start();}private void addcpu1Observation(double d) {cpu1.add(new Millisecond(), d);}private void addcpu2Observation(double d) {cpu2.add(new Millisecond(), d);}private void addcpu3Observation(double d) {cpu3.add(new Millisecond(), d);}}代码运行成功如下:呵呵,忙了二天终于搞定了这么个简单的例子.希望大家共同学习.多多提意见.其它与JfreeChart相关设置的类和方法JFreeChart类：void setAntiAlias(boolean flag) 字体模糊边界void setBackgroundImage(Image image) 背景图片void setBackgroundImageAlignment(int alignment) 背景图片对齐方式（参数常量在org.jfree.ui.Align类中定义）void setBackgroundImageAlpha(float alpha) 背景图片透明度（0.0～1.0）void setBackgroundPaint(Paint paint) 背景色void setBorderPaint(Paint paint) 边界线条颜色void setBorderStroke(Stroke stroke) 边界线条笔触void setBorderVisible(boolean visible) 边界线条是否可见TextTitle类：void setFont(Font font) 标题字体void setPaint(Paint paint) 标题字体颜色void setText(String text) 标题内容StandardLegend(Legend)类：void setBackgroundPaint(Paint paint) 图示背景色void setTitle(String title) 图示标题内容void setTitleFont(Font font) 图示标题字体void setBoundingBoxArcWidth(int arcWidth) 图示边界圆角宽void setBoundingBoxArcHeight(int arcHeight) 图示边界圆角高void setOutlinePaint(Paint paint) 图示边界线条颜色void setOutlineStroke(Stroke stroke) 图示边界线条笔触void setDisplaySeriesLines(boolean flag) 图示项是否显示横线（折线图有效）void setDisplaySeriesShapes(boolean flag) 图示项是否显示形状（折线图有效）void setItemFont(Font font) 图示项字体void setItemPaint(Paint paint) 图示项字体颜色void setAnchor(int anchor) 图示在图表中的显示位置（参数常量在Legend类中定义）Axis类：void setVisible(boolean flag) 坐标轴是否可见void setAxisLinePaint(Paint paint) 坐标轴线条颜色（3D轴无效）void setAxisLineStroke(Stroke stroke) 坐标轴线条笔触（3D轴无效）void setAxisLineVisible(boolean visible) 坐标轴线条是否可见（3D轴无效）void setFixedDimension(double dimension) （用于复合表中对多坐标轴的设置）void setLabel(String label) 坐标轴标题void setLabelFont(Font font) 坐标轴标题字体void setLabelPaint(Paint paint) 坐标轴标题颜色void setLabelAngle(double angle)` 坐标轴标题旋转角度（纵坐标可以旋转）void setTickLabelFont(Font font) 坐标轴标尺值字体void setTickLabelPaint(Paint paint) 坐标轴标尺值颜色void setTickLabelsVisible(boolean flag) 坐标轴标尺值是否显示void setTickMarkPaint(Paint paint) 坐标轴标尺颜色void setTickMarkStroke(Stroke stroke) 坐标轴标尺笔触void setTickMarksVisible(boolean flag) 坐标轴标尺是否显示ValueAxis(Axis)类：void setAutoRange(boolean auto) 自动设置数据轴数据范围void setAutoRangeMinimumSize(double size) 自动设置数据轴数据范围时数据范围的最小跨度void setAutoTickUnitSelection(boolean flag) 数据轴的数据标签是否自动确定（默认为true）void setFixedAutoRange(double length) 数据轴固定数据范围（设置100的话就是显示MAXVALUE到MAXVALUE-100那段数据范围）void setInverted(boolean flag) 数据轴是否反向（默认为false）void setLowerMargin(double margin) 数据轴下（左）边距void setUpperMargin(double margin) 数据轴上（右）边距void setLowerBound(double min) 数据轴上的显示最小值void setUpperBound(double max) 数据轴上的显示最大值void setPositiveArrowVisible(boolean visible) 是否显示正向箭头（3D轴无效）void setNegativeArrowVisible(boolean visible) 是否显示反向箭头（3D轴无效）void setVerticalTickLabels(boolean flag) 数据轴数据标签是否旋转到垂直void setStandardTickUnits(TickUnitSource source) 数据轴的数据标签（可以只显示整数标签，需要将AutoTickUnitSelection设false）NumberAxis(ValueAxis)类：void setAutoRangeIncludesZero(boolean flag) 是否强制在自动选择的数据范围中包含0 void setAutoRangeStickyZero(boolean flag) 是否强制在整个数据轴中包含0，即使0不在数据范围中void setNumberFormatOverride(NumberFormat formatter) 数据轴数据标签的显示格式void setTickUnit(NumberTickUnit unit) 数据轴的数据标签（需要将AutoTickUnitSelection 设false）DateAxis(ValueAxis)类：void setMaximumDate(Date maximumDate) 日期轴上的最小日期void setMinimumDate(Date minimumDate) 日期轴上的最大日期void setRange(Date lower,Date upper) 日期轴范围void setDateFormatOverride(DateFormat formatter) 日期轴日期标签的显示格式void setTickUnit(DateTickUnit unit) 日期轴的日期标签（需要将AutoTickUnitSelection设false）void setTickMarkPosition(DateTickMarkPosition position) 日期标签位置（参数常量在org.jfree.chart.axis.DateTickMarkPosition类中定义）CategoryAxis(Axis)类：void setCategoryMargin(double margin) 分类轴边距void setLowerMargin(double margin) 分类轴下（左）边距void setUpperMargin(double margin) 分类轴上（右）边距void setVerticalCategoryLabels(boolean flag) 分类轴标题是否旋转到垂直void setMaxCategoryLabelWidthRatio(float ratio) 分类轴分类标签的最大宽度Plot类：void setBackgroundImage(Image image) 数据区的背景图片void setBackgroundImageAlignment(int alignment) 数据区的背景图片对齐方式（参数常量在org.jfree.ui.Align类中定义）void setBackgroundPaint(Paint paint) 数据区的背景图片背景色void setBackgroundAlpha(float alpha) 数据区的背景透明度（0.0～1.0）void setForegroundAlpha(float alpha) 数据区的前景透明度（0.0～1.0）void setDataAreaRatio(double ratio) 数据区占整个图表区的百分比void setOutLinePaint(Paint paint) 数据区的边界线条颜色void setOutLineStroke(Stroke stroke) 数据区的边界线条笔触void setNoDataMessage(String message) 没有数据时显示的消息void setNoDataMessageFont(Font font) 没有数据时显示的消息字体void setNoDataMessagePaint(Paint paint) 没有数据时显示的消息颜色CategoryPlot(Plot)类：void setDataset(CategoryDataset dataset) 数据区的2维数据表void setColumnRenderingOrder(SortOrder order) 数据分类的排序方式void setAxisOffset(RectangleInsets args) 坐标轴到数据区的间距void setOrientation(PlotOrientation orientation) 数据区的方向（PlotOrientation.HORIZONTAL 或PlotOrientation.VERTICAL）void setDomainAxis(CategoryAxis axis) 数据区的分类轴void setDomainAxisLocation(AxisLocation location) 分类轴的位置（参数常量在org.jfree.chart.axis.AxisLocation类中定义）void setDomainGridlinesVisible(boolean visible) 分类轴网格是否可见void setDomainGridlinePaint(Paint paint) 分类轴网格线条颜色void setDomainGridlineStroke(Stroke stroke) 分类轴网格线条笔触void setRangeAxis(ValueAxis axis) 数据区的数据轴void setRangeAxisLocation(AxisLocation location) 数据轴的位置（参数常量在org.jfree.chart.axis.AxisLocation类中定义）void setRangeGridlinesVisible(boolean visible) 数据轴网格是否可见void setRangeGridlinePaint(Paint paint) 数据轴网格线条颜色void setRangeGridlineStroke(Stroke stroke) 数据轴网格线条笔触void setRenderer(CategoryItemRenderer renderer) 数据区的表示者（详见Renderer组）void addAnnotation(CategoryAnnotation annotation) 给数据区加一个注释void addRangeMarker(Marker marker,Layer layer) 给数据区加一个数值范围区域PiePlot(Plot)类：void setDataset(PieDataset dataset) 数据区的1维数据表void setIgnoreNullValues(boolean flag) 忽略无值的分类void setCircular(boolean flag) 饼图是否一定是正圆void setStartAngle(double angle) 饼图的初始角度void setDirection(Rotation direction) 饼图的旋转方向void setExplodePercent(int section,double percent) 抽取的那块（1维数据表的分类下标）以及抽取出来的距离（0.0～1.0），3D饼图无效void setLabelBackgroundPaint(Paint paint) 分类标签的底色void setLabelFont(Font font) 分类标签的字体void setLabelPaint(Paint paint) 分类标签的字体颜色void setLabelLinkMargin(double margin) 分类标签与图的连接线边距void setLabelLinkPaint(Paint paint) 分类标签与图的连接线颜色void setLabelLinkStroke(Stroke stroke) 分类标签与图的连接线笔触void setLabelOutlinePaint(Paint paint) 分类标签边框颜色void setLabelOutlineStroke(Paint paint) 分类标签边框笔触void setLabelShadowPaint(Paint paint) 分类标签阴影颜色void setMaximumLabelWidth(double width) 分类标签的最大长度（0.0～1.0）void setPieIndex(int index) 饼图的索引（复合饼图中用到）void setSectionOutlinePaint(int section,Paint paint) 指定分类饼的边框颜色void setSectionOutlineStroke(int section,Stroke stroke) 指定分类饼的边框笔触void setSectionPaint(int section,Paint paint) 指定分类饼的颜色void setShadowPaint(Paint paint) 饼图的阴影颜色void setShadowXOffset(double offset) 饼图的阴影相对图的水平偏移void setShadowYOffset(double offset) 饼图的阴影相对图的垂直偏移void setLabelGenerator(PieSectionLabelGenerator generator) 分类标签的格式，设置成null 则整个标签包括连接线都不显示void setToolTipGenerator(PieToolTipGenerator generator) MAP中鼠标移上的显示格式void setURLGenerator(PieURLGenerator generator) MAP中钻取链接格式PiePlot3D(PiePlot)类：void setDepthFactor(double factor) 3D饼图的Z轴高度（0.0～1.0）MultiplePiePlot(Plot)类：void setLimit(double limit) 每个饼图之间的数据关联（详细比较复杂）void setPieChart(JFreeChart pieChart) 每个饼图的显示方式（见JFreeChart类个PiePlot类）AbstractRenderer类：void setItemLabelAnchorOffset(double offset) 数据标签的与数据点的偏移void setItemLabelsVisible(boolean visible) 数据标签是否可见void setItemLabelFont(Font font) 数据标签的字体void setItemLabelPaint(Paint paint) 数据标签的字体颜色void setItemLabelPosition(ItemLabelPosition position) 数据标签位置void setPositiveItemLabelPosition(ItemLabelPosition position) 正数标签位置void setNegativeItemLabelPosition(ItemLabelPosition position) 负数标签位置void setOutLinePaint(Paint paint) 图形边框的线条颜色void setOutLineStroke(Stroke stroke) 图形边框的线条笔触void setPaint(Paint paint) 所有分类图形的颜色void setShape(Shape shape) 所有分类图形的形状（如折线图的点）void setStroke(Stroke stroke) 所有分类图形的笔触（如折线图的线）void setSeriesItemLabelsVisible(int series,boolean visible) 指定分类的数据标签是否可见void setSeriesItemLabelFont(int series,Font font) 指定分类的数据标签的字体void setSeriesItemLabelPaint(int series,Paint paint) 指定分类的数据标签的字体颜色void setSeriesItemLabelPosition(int series,ItemLabelPosition position) 数据标签位置void setSeriesPositiveItemLabelPosition(int series,ItemLabelPosition position) 正数标签位置void setSeriesNegativeItemLabelPosition(int series,ItemLabelPosition position) 负数标签位置void setSeriesOutLinePaint(int series,Paint paint) 指定分类的图形边框的线条颜色void setSeriesOutLineStroke(int series,Stroke stroke) 指定分类的图形边框的线条笔触void setSeriesPaint(int series,Paint paint) 指定分类图形的颜色void setSeriesShape(int series,Shape shape) 指定分类图形的形状（如折线图的点）void setSeriesStroke(int series,Stroke stroke) 指定分类图形的笔触（如折线图的线）AbstractCategoryItemRenderer(AbstractRenderer)类：void setLabelGenerator(CategoryLabelGenerator generator) 数据标签的格式void setToolTipGenerator(CategoryToolTipGenerator generator) MAP中鼠标移上的显示格式void setItemURLGenerator(CategoryURLGenerator generator) MAP中钻取链接格式void setSeriesLabelGenerator(int series,CategoryLabelGenerator generator) 指定分类的数据标签的格式void setSeriesToolTipGenerator(int series,CategoryToolTipGenerator generator) 指定分类的MAP中鼠标移上的显示格式void setSeriesItemURLGenerator(int series,CategoryURLGenerator generator) 指定分类的MAP中钻取链接格式BarRenderer(AbstractCategoryItemRenderer)类：void setDrawBarOutline(boolean draw) 是否画图形边框void setItemMargin(double percent) 每个BAR之间的间隔void setMaxBarWidth(double percent) 每个BAR的最大宽度void setMinimumBarLength(double min) 最短的BAR长度，避免数值太小而显示不出void setPositiveItemLabelPositionFallback(ItemLabelPosition position) 无法在BAR中显示的正数标签位置void setNegativeItemLabelPositionFallback(ItemLabelPosition position) 无法在BAR中显示的负数标签位置BarRenderer3D(BarRenderer)类：void setWallPaint(Paint paint) 3D坐标轴的墙体颜色StackedBarRenderer(BarRenderer)类StackedBarRenderer3D(BarRenderer3D)类GroupedStackedBarRenderer(StackedBarRenderer)类：void setSeriesToGroupMap(KeyToGroupMap map) 将分类自由的映射成若干个组（KeyToGroupMap.mapKeyToGroup(series,group)）LayeredBarRenderer(BarRenderer)类：void setSeriesBarWidth(int series,double width) 设定每个分类的宽度（注意设置不要使某分类被覆盖）WaterfallBarRenderer(BarRenderer)类：void setFirstBarPaint(Paint paint) 第一个柱图的颜色void setLastBarPaint(Paint paint) 最后一个柱图的颜色void setPositiveBarPaint(Paint paint) 正值柱图的颜色void setNegativeBarPaint(Paint paint) 负值柱图的颜色IntervalBarRenderer(BarRenderer)类：需要传IntervalCategoryDataset作为数据源GanttBarRenderer(IntervalBarRenderer)类：void setCompletePaint(Paint paint) 完成进度颜色void setIncompletePaint(Paint paint) 未完成进度颜色void setStartPercent(double percent) 设置进度条在整条中的起始位置（0.0～1.0）void setEndPercent(double percent) 设置进度条在整条中的结束位置（0.0～1.0）StatisticBarRenderer(BarRenderer)类：需要传StatisticCategoryDataset作为数据源LineAndShapeRenderer(AbstractCategoryItemRenderer)类：void setDrawLines(boolean draw) 是否折线的数据点之间用线连void setDrawShapes(boolean draw) 是否折线的数据点根据分类使用不同的形状void setShapesFilled(boolean filled) 所有分类是否填充数据点图形void setSeriesShapesFilled(int series,boolean filled) 指定分类是否填充数据点图形void setUseFillPaintForShapeOutline(boolean use) 指定是否填充数据点的Paint也被用于画数据点形状的边框LevelRenderer(AbstractCategoryItemRenderer)类：void setItemMargin(double percent) 每个分类之间的间隔void setMaxItemWidth(double percent) 每个分类的最大宽度CategoryStepRenderer(AbstractCategoryItemRenderer)类：void setStagger(boolean shouldStagger) 不同分类的图是否交错MinMaxCategoryRenderer(AbstractCategoryItemRenderer)类：void setDrawLines(boolean drawLines) 是否在每个分类线间画连接线void setGroupPaint(Paint groupPaint) 一组图形连接线的颜色void setGroupStroke(Stroke groupStroke) 一组图形连接线的笔触void setMaxIcon(Icon maxIcon) 最大值的ICONvoid setMinIcon(Icon minIcon) 最小值的ICONvoid setObjectIcon(Icon objectIcon) 所有值的ICONAreaRender(AbstractCategoryItemRenderer)类StackedAreaRender(AreaRender)类。

jfreechart createlinechart参数JFreeChart是一个开源的Java图表库，可以用来创建各种类型的图表，包括线图（Line Chart）。

创建线图的主要参数如下：1.数据集（dataset）：用于存储线图的数据。

JFreeChart支持多种类型的数据集，如DefaultCategoryDataset（默认类别数据集）、DefaultXYDataset（默认XY数据集）等。

数据集可以通过添加数据项来包含实际的数据。

2.绘图区（plot）：线图的绘图区由CategoryPlot（类别绘图区）或XYPlot（XY绘图区）构成。

类别绘图区适用于类别数据集，而XY绘图区适用于XY数据集。

绘图区包含了线的样式、颜色等属性，并负责将数据集中的数据绘制到图表上。

3. X轴（x-axis）和Y轴（y-axis）：X轴和Y轴用于显示线图上的数值范围。

JFreeChart提供了多种类型的坐标轴，如NumberAxis （数值坐标轴）、CategoryAxis（类别坐标轴）等。

坐标轴负责定义刻度、标签等属性，并将数据集中的数据映射到坐标轴上。

4.渲染器（renderer）：渲染器用于控制线的样式、颜色等属性。

JFreeChart为类别数据集和XY数据集分别提供了不同的渲染器，如LineAndShapeRenderer（线和形状渲染器）、XYLineAndShapeRenderer（XY线和形状渲染器）等。

5.图例（legend）：图例用于标识线图中的各个线的含义。

JFreeChart提供了多种图例类型，如StandardLegend（标准图例）、GradientLegend（渐变图例）等。

图例可以自定义位置和样式。

6.标题（title）：标题用于描述线图的内容。

JFreeChart提供了多种标题类型，如TextTitle（文本标题）、LegendTitle（图例标题）等。

标题可以设置文本内容、字体、颜色等属性。

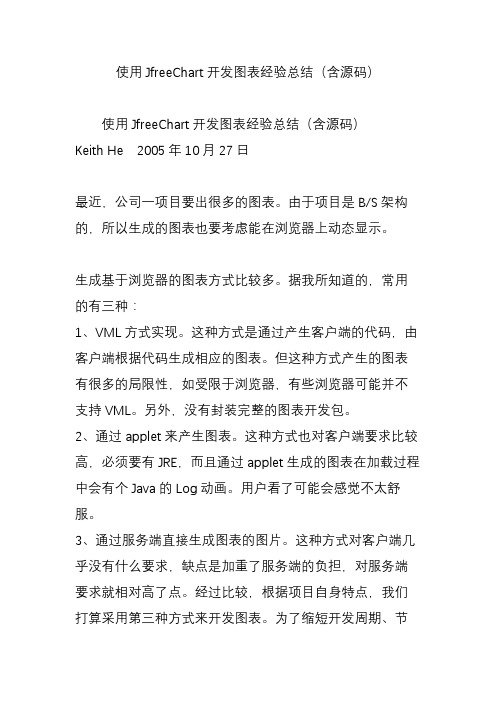

使用JfreeChart开发图表经验总结（含源码）使用JfreeChart开发图表经验总结（含源码）Keith He 2005年10月27日最近，公司一项目要出很多的图表。

由于项目是B/S架构的，所以生成的图表也要考虑能在浏览器上动态显示。

生成基于浏览器的图表方式比较多。

据我所知道的，常用的有三种：1、VML方式实现。

这种方式是通过产生客户端的代码，由客户端根据代码生成相应的图表。

但这种方式产生的图表有很多的局限性，如受限于浏览器，有些浏览器可能并不支持VML。

另外，没有封装完整的图表开发包。

2、通过applet来产生图表。

这种方式也对客户端要求比较高，必须要有JRE，而且通过applet生成的图表在加载过程中会有个Java的Log动画。

用户看了可能会感觉不太舒服。

3、通过服务端直接生成图表的图片。

这种方式对客户端几乎没有什么要求，缺点是加重了服务端的负担，对服务端要求就相对高了点。

经过比较，根据项目自身特点，我们打算采用第三种方式来开发图表。

为了缩短开发周期、节约成本，我们选用了开源的JFreeChart(/jfreechart/)。

jfreechart是一个免费创建图表的java工具，目前最新版本是JFreeChart-1.0.0-rc1。

它可以生成各式各样的图表。

这些图表包括饼图、柱状图、线形图、区域图、甘特图等等，基本可以满足各种项目的要求。

但在开发过程中我也发现了JFreeChart的一些不足，或者说有些称得上是BUG。

总体说来，JFreeChart还是个优秀的开源项目。

关于JFreeChart生成图表的文章比较多了，我主要谈谈使用JFreeChart的一些比较棘手问题以及解决方法。

同时也会将问题所用到的源码（JFreeChart-1.0.0-rc1+Struts1.2.4）从项目中抽象出来一起提供给大家。

一、图片上热点链接中文乱码的解决方法这个问题是在我查阅关于JFreeChart相关资料时出现频率最高的一个问题。

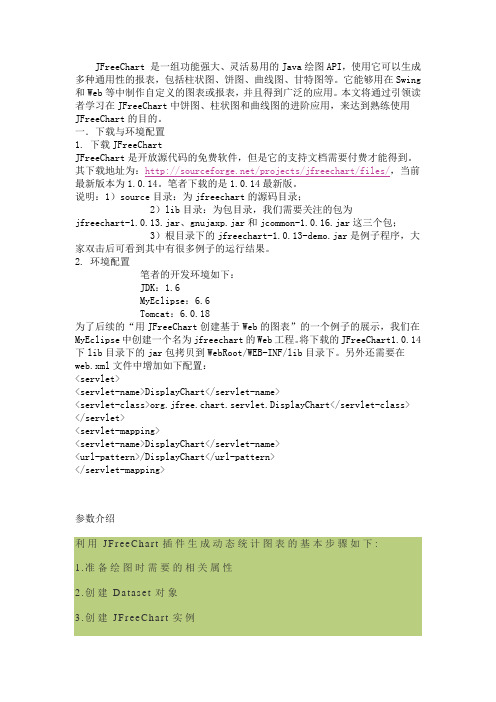

JFreeChart 是一组功能强大、灵活易用的Java绘图API，使用它可以生成多种通用性的报表，包括柱状图、饼图、曲线图、甘特图等。

它能够用在Swing 和Web等中制作自定义的图表或报表，并且得到广泛的应用。

本文将通过引领读者学习在JFreeChart中饼图、柱状图和曲线图的进阶应用，来达到熟练使用JFreeChart的目的。

一．下载与环境配置1. 下载JFreeChartJFreeChart是开放源代码的免费软件，但是它的支持文档需要付费才能得到。

其下载地址为：/projects/jfreechart/files/，当前最新版本为1.0.14。

笔者下载的是1.0.14最新版。

说明：1）source目录：为jfreechart的源码目录；2）lib目录：为包目录，我们需要关注的包为jfreechart-1.0.13.jar、gnujaxp.jar和jcommon-1.0.16.jar这三个包；3）根目录下的jfreechart-1.0.13-demo.jar是例子程序，大家双击后可看到其中有很多例子的运行结果。

2. 环境配置笔者的开发环境如下：JDK：1.6MyEclipse：6.6Tomcat：6.0.18为了后续的“用JFreeChart创建基于Web的图表”的一个例子的展示，我们在MyEclipse中创建一个名为jfreechart的Web工程。

将下载的JFreeChart1.0.14下lib目录下的jar包拷贝到WebRoot/WEB-INF/lib目录下。

另外还需要在web.xml文件中增加如下配置：<servlet><servlet-name>DisplayChart</servlet-name><servlet-class>org.jfree.chart.servlet.DisplayChart</servlet-class> </servlet><servlet-mapping><servlet-name>DisplayChart</servlet-name><url-pattern>/DisplayChart</url-pattern></servlet-mapping>参数介绍利用JF reeC ha rt插件生成动态统计图表的基本步骤如下:1.准备绘图时需要的相关属性2.创建Datas et对象3.创建JF reeC ha rt实例4.生成自定格式的图片J F r e e C h a r t核心简介：JF r e e Char t:图表对象。

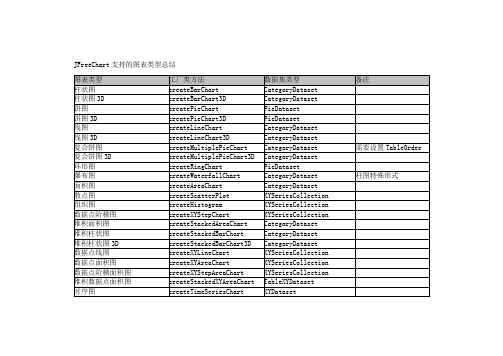

JFreeChart支持的图表类型总结JFreeChart类：void setAntiAlias(boolean flag) 字体模糊边界void setBackgroundImage(Image image) 背景图片void setBackgroundImageAlignment(int alignment) 背景图片对齐方式（参数常量在org.jfree.ui.Align类中定义）void setBackgroundImageAlpha(float alpha) 背景图片透明度（0.0～1.0）void setBackgroundPaint(Paint paint) 背景色void setBorderPaint(Paint paint) 边界线条颜色void setBorderStroke(Stroke stroke) 边界线条笔触void setBorderVisible(boolean visible) 边界线条是否可见-----------------------------------------------------------------------------------------------------------TextTitle类：void setFont(Font font) 标题字体void setPaint(Paint paint) 标题字体颜色void setText(String text) 标题内容-----------------------------------------------------------------------------------------------------------StandardLegend(Legend)类：void setBackgroundPaint(Paint paint) 图示背景色void setTitle(String title) 图示标题内容void setTitleFont(Font font) 图示标题字体void setBoundingBoxArcWidth(int arcWidth) 图示边界圆角宽void setBoundingBoxArcHeight(int arcHeight) 图示边界圆角高void setOutlinePaint(Paint paint) 图示边界线条颜色void setOutlineStroke(Stroke stroke) 图示边界线条笔触void setDisplaySeriesLines(boolean flag) 图示项是否显示横线（折线图有效）void setDisplaySeriesShapes(boolean flag) 图示项是否显示形状（折线图有效）void setItemFont(Font font) 图示项字体void setItemPaint(Paint paint) 图示项字体颜色void setAnchor(int anchor) 图示在图表中的显示位置（参数常量在Legend类中定义）-----------------------------------------------------------------------------------------------------------Axis类：void setVisible(boolean flag) 坐标轴是否可见void setAxisLinePaint(Paint paint) 坐标轴线条颜色（3D轴无效）void setAxisLineStroke(Stroke stroke) 坐标轴线条笔触（3D轴无效）void setAxisLineVisible(boolean visible) 坐标轴线条是否可见（3D轴无效）void setFixedDimension(double dimension) （用于复合表中对多坐标轴的设置）void setLabel(String label) 坐标轴标题void setLabelFont(Font font) 坐标轴标题字体void setLabelPaint(Paint paint) 坐标轴标题颜色void setLabelAngle(double angle)` 坐标轴标题旋转角度（纵坐标可以旋转）void setTickLabelFont(Font font) 坐标轴标尺值字体void setTickLabelPaint(Paint paint) 坐标轴标尺值颜色void setTickLabelsVisible(boolean flag) 坐标轴标尺值是否显示void setTickMarkPaint(Paint paint) 坐标轴标尺颜色void setTickMarkStroke(Stroke stroke) 坐标轴标尺笔触void setTickMarksVisible(boolean flag) 坐标轴标尺是否显示ValueAxis(Axis)类：void setAutoRange(boolean auto) 自动设置数据轴数据范围void setAutoRangeMinimumSize(double size) 自动设置数据轴数据范围时数据范围的最小跨度void setAutoTickUnitSelection(boolean flag) 数据轴的数据标签是否自动确定（默认为true）void setFixedAutoRange(double length) 数据轴固定数据范围（设置100的话就是显示MAXVALUE到MAXVALUE-100那段数据范围）void setInverted(boolean flag) 数据轴是否反向（默认为false）void setLowerMargin(double margin) 数据轴下（左）边距void setUpperMargin(double margin) 数据轴上（右）边距void setLowerBound(double min) 数据轴上的显示最小值void setUpperBound(double max) 数据轴上的显示最大值void setPositiveArrowVisible(boolean visible) 是否显示正向箭头（3D轴无效）void setNegativeArrowVisible(boolean visible) 是否显示反向箭头（3D轴无效）void setVerticalTickLabels(boolean flag) 数据轴数据标签是否旋转到垂直void setStandardTickUnits(TickUnitSource source) 数据轴的数据标签（可以只显示整数标签，需要将AutoTickUnitSelection设false）NumberAxis(ValueAxis)类：void setAutoRangeIncludesZero(boolean flag) 是否强制在自动选择的数据范围中包含0void setAutoRangeStickyZero(boolean flag) 是否强制在整个数据轴中包含0，即使0不在数据范围中void setNumberFormatOverride(NumberFormat formatter) 数据轴数据标签的显示格式void setTickUnit(NumberTickUnit unit) 数据轴的数据标签（需要将AutoTickUnitSelection设false）DateAxis(ValueAxis)类：void setMaximumDate(Date maximumDate) 日期轴上的最小日期void setMinimumDate(Date minimumDate) 日期轴上的最大日期void setRange(Date lower,Date upper) 日期轴范围void setDateFormatOverride(DateFormat formatter) 日期轴日期标签的显示格式void setTickUnit(DateTickUnit unit) 日期轴的日期标签（需要将AutoTickUnitSelection设false）void setTickMarkPosition(DateTickMarkPosition position) 日期标签位置（参数常量在org.jfree.chart.axis.DateTickMarkPosition类中定义）CategoryAxis(Axis)类：void setCategoryMargin(double margin) 分类轴边距void setLowerMargin(double margin) 分类轴下（左）边距void setUpperMargin(double margin) 分类轴上（右）边距void setVerticalCategoryLabels(boolean flag) 分类轴标题是否旋转到垂直void setMaxCategoryLabelWidthRatio(float ratio) 分类轴分类标签的最大宽度-----------------------------------------------------------------------------------------------------------Plot类：void setBackgroundImage(Image image) 数据区的背景图片void setBackgroundImageAlignment(int alignment) 数据区的背景图片对齐方式（参数常量在org.jfree.ui.Align类中定义）void setBackgroundPaint(Paint paint) 数据区的背景图片背景色void setBackgroundAlpha(float alpha) 数据区的背景透明度（0.0～1.0）void setForegroundAlpha(float alpha) 数据区的前景透明度（0.0～1.0）void setDataAreaRatio(double ratio) 数据区占整个图表区的百分比void setOutLinePaint(Paint paint) 数据区的边界线条颜色void setOutLineStroke(Stroke stroke) 数据区的边界线条笔触void setNoDataMessage(String message) 没有数据时显示的消息void setNoDataMessageFont(Font font) 没有数据时显示的消息字体void setNoDataMessagePaint(Paint paint) 没有数据时显示的消息颜色CategoryPlot(Plot)类：void setDataset(CategoryDataset dataset) 数据区的2维数据表void setColumnRenderingOrder(SortOrder order) 数据分类的排序方式void setAxisOffset(Spacer offset) 坐标轴到数据区的间距void setOrientation(PlotOrientation orientation) 数据区的方向（PlotOrientation.HORIZONTAL或PlotOrientation.VERTICAL）void setDomainAxis(CategoryAxis axis) 数据区的分类轴void setDomainAxisLocation(AxisLocation location) 分类轴的位置（参数常量在org.jfree.chart.axis.AxisLocation类中定义）void setDomainGridlinesVisible(boolean visible) 分类轴网格是否可见void setDomainGridlinePaint(Paint paint) 分类轴网格线条颜色void setDomainGridlineStroke(Stroke stroke) 分类轴网格线条笔触void setRangeAxis(ValueAxis axis) 数据区的数据轴void setRangeAxisLocation(AxisLocation location) 数据轴的位置（参数常量在org.jfree.chart.axis.AxisLocation类中定义）void setRangeGridlinesVisible(boolean visible) 数据轴网格是否可见void setRangeGridlinePaint(Paint paint) 数据轴网格线条颜色void setRangeGridlineStroke(Stroke stroke) 数据轴网格线条笔触void setRenderer(CategoryItemRenderer renderer) 数据区的表示者（详见Renderer组）void addAnnotation(CategoryAnnotation annotation) 给数据区加一个注释void addRangeMarker(Marker marker,Layer layer) 给数据区加一个数值范围区域PiePlot(Plot)类：void setDataset(PieDataset dataset) 数据区的1维数据表void setIgnoreNullValues(boolean flag) 忽略无值的分类void setCircular(boolean flag) 饼图是否一定是正圆void setStartAngle(double angle) 饼图的初始角度void setDirection(Rotation direction) 饼图的旋转方向void setExplodePercent(int section,double percent) 抽取的那块（1维数据表的分类下标）以及抽取出来的距离（0.0～1.0），3D饼图无效void setLabelBackgroundPaint(Paint paint) 分类标签的底色void setLabelFont(Font font) 分类标签的字体void setLabelPaint(Paint paint) 分类标签的字体颜色void setLabelLinkMargin(double margin) 分类标签与图的连接线边距void setLabelLinkPaint(Paint paint) 分类标签与图的连接线颜色void setLabelLinkStroke(Stroke stroke) 分类标签与图的连接线笔触void setLabelOutlinePaint(Paint paint) 分类标签边框颜色void setLabelOutlineStroke(Paint paint) 分类标签边框笔触void setLabelShadowPaint(Paint paint) 分类标签阴影颜色void setMaximumLabelWidth(double width) 分类标签的最大长度（0.0～1.0）void setPieIndex(int index) 饼图的索引（复合饼图中用到）void setSectionOutlinePaint(int section,Paint paint) 指定分类饼的边框颜色void setSectionOutlineStroke(int section,Stroke stroke) 指定分类饼的边框笔触void setSectionPaint(int section,Paint paint) 指定分类饼的颜色void setShadowPaint(Paint paint) 饼图的阴影颜色void setShadowXOffset(double offset) 饼图的阴影相对图的水平偏移void setShadowYOffset(double offset) 饼图的阴影相对图的垂直偏移void setLabelGenerator(PieSectionLabelGenerator generator) 分类标签的格式，设置成null则整个标签包括连接线都不显示void setToolTipGenerator(PieToolTipGenerator generator) MAP中鼠标移上的显示格式void setURLGenerator(PieURLGenerator generator) MAP中钻取链接格式PiePlot3D(PiePlot)类：void setDepthFactor(double factor) 3D饼图的Z轴高度（0.0～1.0）MultiplePiePlot(Plot)类：void setLimit(double limit) 每个饼图之间的数据关联（详细比较复杂）void setPieChart(JFreeChart pieChart) 每个饼图的显示方式（见JFreeChart类个PiePlot类）-----------------------------------------------------------------------------------------------------------AbstractRenderer类：void setItemLabelAnchorOffset(double offset) 数据标签的与数据点的偏移void setItemLabelsVisible(boolean visible) 数据标签是否可见void setItemLabelFont(Font font) 数据标签的字体void setItemLabelPaint(Paint paint) 数据标签的字体颜色void setItemLabelPosition(ItemLabelPosition position) 数据标签位置void setPositiveItemLabelPosition(ItemLabelPosition position) 正数标签位置void setNegativeItemLabelPosition(ItemLabelPosition position) 负数标签位置void setOutLinePaint(Paint paint) 图形边框的线条颜色void setOutLineStroke(Stroke stroke) 图形边框的线条笔触void setPaint(Paint paint) 所有分类图形的颜色void setShape(Shape shape) 所有分类图形的形状（如折线图的点）void setStroke(Stroke stroke) 所有分类图形的笔触（如折线图的线）void setSeriesItemLabelsVisible(int series,boolean visible) 指定分类的数据标签是否可见void setSeriesItemLabelFont(int series,Font font) 指定分类的数据标签的字体void setSeriesItemLabelPaint(int series,Paint paint) 指定分类的数据标签的字体颜色void setSeriesItemLabelPosition(int series,ItemLabelPosition position) 数据标签位置void setSeriesPositiveItemLabelPosition(int series,ItemLabelPosition position) 正数标签位置void setSeriesNegativeItemLabelPosition(int series,ItemLabelPosition position) 负数标签位置void setSeriesOutLinePaint(int series,Paint paint) 指定分类的图形边框的线条颜色void setSeriesOutLineStroke(int series,Stroke stroke) 指定分类的图形边框的线条笔触void setSeriesPaint(int series,Paint paint) 指定分类图形的颜色void setSeriesShape(int series,Shape shape) 指定分类图形的形状（如折线图的点）void setSeriesStroke(int series,Stroke stroke) 指定分类图形的笔触（如折线图的线）AbstractCategoryItemRenderer(AbstractRenderer)类：void setLabelGenerator(CategoryLabelGenerator generator) 数据标签的格式void setToolTipGenerator(CategoryToolTipGenerator generator) MAP中鼠标移上的显示格式void setItemURLGenerator(CategoryURLGenerator generator) MAP中钻取链接格式void setSeriesLabelGenerator(int series,CategoryLabelGenerator generator) 指定分类的数据标签的格式void setSeriesToolTipGenerator(int series,CategoryToolTipGenerator generator) 指定分类的MAP中鼠标移上的显示格式void setSeriesItemURLGenerator(int series,CategoryURLGenerator generator) 指定分类的MAP中钻取链接格式BarRenderer(AbstractCategoryItemRenderer)类：void setDrawBarOutline(boolean draw) 是否画图形边框void setItemMargin(double percent) 每个BAR之间的间隔void setMaxBarWidth(double percent) 每个BAR的最大宽度void setMinimumBarLength(double min) 最短的BAR长度，避免数值太小而显示不出void setPositiveItemLabelPositionFallback(ItemLabelPosition position) 无法在BAR中显示的正数标签位置void setNegativeItemLabelPositionFallback(ItemLabelPosition position) 无法在BAR中显示的负数标签位置BarRenderer3D(BarRenderer)类：void setWallPaint(Paint paint) 3D坐标轴的墙体颜色StackedBarRenderer(BarRenderer)类：没有特殊的设置StackedBarRenderer3D(BarRenderer3D)类：没有特殊的设置GroupedStackedBarRenderer(StackedBarRenderer)类：void setSeriesToGroupMap(KeyToGroupMap map) 将分类自由的映射成若干个组（KeyToGroupMap.mapKeyToGroup(series,group)）LayeredBarRenderer(BarRenderer)类：void setSeriesBarWidth(int series,double width) 设定每个分类的宽度（注意设置不要使某分类被覆盖）WaterfallBarRenderer(BarRenderer)类：void setFirstBarPaint(Paint paint) 第一个柱图的颜色void setLastBarPaint(Paint paint) 最后一个柱图的颜色void setPositiveBarPaint(Paint paint) 正值柱图的颜色void setNegativeBarPaint(Paint paint) 负值柱图的颜色IntervalBarRenderer(BarRenderer)类：需要传IntervalCategoryDataset作为数据源GanttBarRenderer(IntervalBarRenderer)类：void setCompletePaint(Paint paint) 完成进度颜色void setIncompletePaint(Paint paint) 未完成进度颜色void setStartPercent(double percent) 设置进度条在整条中的起始位置（0.0～1.0）void setEndPercent(double percent) 设置进度条在整条中的结束位置（0.0～1.0）StatisticBarRenderer(BarRenderer)类：需要传StatisticCategoryDataset作为数据源LineAndShapeRenderer(AbstractCategoryItemRenderer)类：void setDrawLines(boolean draw) 是否折线的数据点之间用线连void setDrawShapes(boolean draw) 是否折线的数据点根据分类使用不同的形状void setShapesFilled(boolean filled) 所有分类是否填充数据点图形void setSeriesShapesFilled(int series,boolean filled) 指定分类是否填充数据点图形void setUseFillPaintForShapeOutline(boolean use) 指定是否填充数据点的Paint也被用于画数据点形状的边框LevelRenderer(AbstractCategoryItemRenderer)类：void setItemMargin(double percent) 每个分类之间的间隔void setMaxItemWidth(double percent) 每个分类的最大宽度CategoryStepRenderer(AbstractCategoryItemRenderer)类：void setStagger(boolean shouldStagger) 不同分类的图是否交错MinMaxCategoryRenderer(AbstractCategoryItemRenderer)类：void setDrawLines(boolean drawLines) 是否在每个分类线间画连接线void setGroupPaint(Paint groupPaint) 一组图形连接线的颜色void setGroupStroke(Stroke groupStroke) 一组图形连接线的笔触void setMaxIcon(Icon maxIcon) 最大值的ICONvoid setMinIcon(Icon minIcon) 最小值的ICONvoid setObjectIcon(Icon objectIcon) 所有值的ICONAreaRender(AbstractCategoryItemRenderer)类：没有特殊的设置StackedAreaRender(AreaRender)类：没有特殊的设置。

JFreeChart折线图的⽣成⽅法JFreeChart是JAVA平台上的⼀个开放的图表绘制类库。

它完全使⽤JAVA语⾔编写，是为applications, applets, servlets 以及JSP等使⽤所设计。

JFreeChart可⽣成饼图（pie charts）、柱状图（bar charts）、散点图（scatter plots）、时序图（time series）、⽢特图（Gantt charts）等等多种图表，并且可以产⽣PNG和JPEG格式的输出，还可以与PDF和EXCEL关联。

折线图的实例package com.sprite.test;import java.io.File;import java.io.FileNotFoundException;import java.io.FileOutputStream;import java.io.IOException;import org.jfree.chart.ChartFactory;import org.jfree.chart.ChartUtilities;import org.jfree.chart.JFreeChart;import bels.StandardCategoryItemLabelGenerator;import org.jfree.chart.plot.CategoryPlot;import org.jfree.chart.plot.PlotOrientation;import org.jfree.chart.renderer.category.LineAndShapeRenderer;import org.jfree.data.category.CategoryDataset;import org.jfree.data.general.DatasetUtilities;//JFreeChart Line Chart（折线图）public class TestJFreeChart {/*** 创建JFreeChart Line Chart（折线图）*/public static void main(String[] args) {// 步骤1：创建CategoryDataset对象（准备数据）CategoryDataset dataset = createDataset();// 步骤2：根据Dataset ⽣成JFreeChart对象，以及做相应的设置JFreeChart freeChart = createChart(dataset);// 步骤3：将JFreeChart对象输出到⽂件，Servlet输出流等saveAsFile(freeChart, "E:\\line.jpg", 600, 400);}// 保存为⽂件public static void saveAsFile(JFreeChart chart, String outputPath,int weight, int height) {FileOutputStream out = null;try {File outFile = new File(outputPath);if (!outFile.getParentFile().exists()) {outFile.getParentFile().mkdirs();}out = new FileOutputStream(outputPath);// 保存为PNG// ChartUtilities.writeChartAsPNG(out, chart, 600, 400);// 保存为JPEGChartUtilities.writeChartAsJPEG(out, chart, 600, 400);out.flush();} catch (FileNotFoundException e) {e.printStackTrace();} catch (IOException e) {e.printStackTrace();} finally {if (out != null) {try {out.close();} catch (IOException e) {// do nothing}}}}// 根据CategoryDataset创建JFreeChart对象public static JFreeChart createChart(CategoryDataset categoryDataset) {// 创建JFreeChart对象：ChartFactory.createLineChartJFreeChart jfreechart = ChartFactory.createLineChart("不同类别按⼩时计算拆线图", // 标题"年分", // categoryAxisLabel （category轴，横轴，X轴标签）"数量", // valueAxisLabel（value轴，纵轴，Y轴的标签）categoryDataset, // datasetPlotOrientation.VERTICAL, true, // legendfalse, // tooltipsfalse); // URLs// 使⽤CategoryPlot设置各种参数。

各类统计程序实现杨方 531115121 矢量图的生成矢量统计图，即是以矢量图形格式生成、存在和输出的统计图。

这种统计图图形要素丰富、交互编辑简单、存储格式多样，打印输出方便，是GIS应用系统最优先选择的统计图。

最常用的三类矢量统计图是直方图、曲线图、饼图。

矢量统计图的生成，首先要将数据组织为一定的格式，然后进行图形参数的计算和设置，再生成图形，最后进行浏览显示或者保存输出。

当然，如果对生成的图形不满意，可以进行参数修改，然后重新生成，最后再显示或保存。

1.1 数据组织原始数据可以整理为二维表格的形式，通过文件（*.txt，*.xls，*.doc）导入，也可以将数据整理为二维数组的形式输入。

统计图只支持为数值型的数据，包括整型、长整型、浮点型和双精度型等4种数据类型。

1.2 设置参数图形参数可以由用户外部输入，也可以根据数据生成默认参数，分为基本参数、坐标参数、图例参数和数据参数等。

（1）基本参数包括图形类型，图形名称，图形范围，点、线、区参数等。

（2）坐标轴参数包括是否绘制轴线、刻度线、标注、网格线的标志，刻度数，颜色，名称，比例尺，以及是否绘制包围盒或箭头的标志。

（3）图例参数包括是否绘制图例的标志和图例显示位置标志。

（4）数据参数包括数据类型，是否绘制数据表的标志，图形单元的宽度或间隔、图形单元的颜色，系列和类别显示标志等。

1.3 图形生成生成图形的基本步骤如下：（1）确认存在点、线、面工作区。

生成的图形要暂时存入工作区中，然后才能进行显示或保存。

点线面工作区可以由外部输入，也可以在软件中生成。

（2）确认各项图形参数有效。

必须保证每项图形参数都有效，否则软件将出错。

对于没有设置有效值的参数，要重新设置默认参数。

（3）依次生成图形的各个要素：生成坐标轴、生成图形主体、生成数据表、生成图例和生成图形。

在生成统计图的过程中，要随时计算图形的当前范围，以控制后续元素的位置。

1.4 图形显示统计图生成后，保存在MAPGIS的点线面工作区中，可以调用MAPGIS的图形显示视图进行显示。

java利‎用JFre‎eChar‎t实现各种‎数据统计图‎（柱形图，饼图，折线图）最近在做数‎据挖掘的课‎程设计，需要将数据‎分析的结果‎很直观的展‎现给用户，这就要用到‎数据统计图‎，要实现这个‎功能就需要‎几个第三方‎包了：1. jfree‎c hart‎-1.0.13.jar2. jcomm‎o n-1.0.16.jar3. gnuja‎x p.jar先来看一下‎，最终效果图‎：主要是jf‎r eech‎a rt-1.0.13.jar，但这三个包‎要齐全，我已经将所‎有与jfr‎e echa‎r t有关的‎j ar包与‎本文实例的‎工程（代码）一同压缩上‎传了，有兴趣的同‎学可以下载‎，下载地址：http://downl‎o /detai‎l/pzhtp‎f/43277‎00接下来，我们一步步‎来实现本程‎序。

一，前期准备工‎作，也就把这三‎个第三方包‎添加进本文‎工程，添加过程特‎别简单，前面写过一‎篇博客，讲的是ja‎v a如何读‎取Exce‎l表格中的‎数据（有兴趣的同‎学可以看一‎看:/pzhtp‎f/artic‎l e/detai‎l s/75061‎35），也要添加第‎三方包，添加过程一‎模一样，这里我们在‎复习一遍：1，建,立java‎项目，在这个项目‎在建立一个‎新的文件夹‎l i b；2，将上述三个‎jar包，复制到li‎b3，然后右键点‎击这个ja‎v a项目，选择Pro‎p erti‎e s4，在左侧列表‎里选中Ja‎v a Build‎Path，右侧选中L‎i brar‎i es5，点击Add‎JARs6，然后去选择‎这个项目中‎lib文件‎夹中的三个‎jar，点击确定成功后，项目中会多‎一个文件夹‎为：Refer‎e nced‎Libra‎r ies二，实现柱形图‎的java‎代码：impor‎t java.awt.Font;impor‎t org.jfree‎.chart‎.Chart‎F acto‎r y;impor‎t org.jfree‎.chart‎.Chart‎P anel‎;impor‎t org.jfree‎.chart‎.JFree‎C hart‎;impor‎t org.jfree‎.chart‎.axis.Categ‎o ryAx‎i s;impor‎t org.jfree‎.chart‎.axis.Value‎A xis;impor‎t org.jfree‎.chart‎.plot.Categ‎o ryPl‎o t;impor‎t org.jfree‎.chart‎.plot.PlotO‎r ient‎a tion‎;impor‎t org.jfree‎.data.categ‎o ry.Categ‎o ryDa‎t aset‎;impor‎t org.jfree‎.data.categ‎o ry.Defau‎l tCat‎e gory‎D atas‎e t;publi‎c class‎BarCh‎a rt {Chart‎P anel‎frame‎1;publi‎c BarCh‎a rt(){Categ‎o ryDa‎t aset‎datas‎e t = getDa‎t aSet‎();JFree‎C hart‎chart‎= Chart‎F acto‎r y.creat‎e BarC‎h art3‎D("水果", // 图表标题"水果种类", // 目录轴的显‎示标签"数量", // 数值轴的显‎示标签datas‎e t, // 数据集PlotO‎r ient‎a tion‎.VERTI‎C AL, // 图表方向：水平、垂直true, // 是否显示图‎例(对于简单的‎柱状图必须‎是fals‎e)false‎, // 是否生成工‎具false‎ // 是否生成U‎R L链接);//从这里开始‎Categ‎o ryPl‎o t plot=chart‎.getCa‎t egor‎y Plot‎();//获取图表区‎域对象Categ‎o ryAx‎i s domai‎n Axis‎=plot.getDo‎m ainA‎x is(); //水平底部列‎表domai‎n Axis‎.setLa‎b elFo‎n t(new Font("黑体",Font.BOLD,14)); //水平底部标‎题domai‎n Axis‎.setTi‎c kLab‎e lFon‎t(new Font("宋体",Font.BOLD,12)); //垂直标题Value‎A xis range‎A xis=plot.getRa‎n geAx‎i s();//获取柱状range‎A xis.setLa‎b elFo‎n t(new Font("黑体",Font.BOLD,15));chart‎.getLe‎g end().setIt‎e mFon‎t(new Font("黑体", Font.BOLD, 15));chart‎.getTi‎t le().setFo‎n t(new Font("宋体",Font.BOLD,20));//设置标题字‎体//到这里结束‎，虽然代码有‎点多，但只为一个‎目的，解决汉字乱‎码问题frame‎1=new Chart‎P anel‎(chart‎,true); //这里也可以‎用char‎t Fram‎e,可以直接生‎成一个独立‎的Fram‎e}priva‎t e stati‎c Categ‎o ryDa‎t aset‎getDa‎t aSet‎() {Defau‎l tCat‎e gory‎D atas‎e t datas‎e t = new Defau‎l tCat‎e gory‎D atas‎e t();datas‎e t.addVa‎l ue(100, "北京", "苹果");datas‎e t.addVa‎l ue(100, "上海", "苹果");datas‎e t.addVa‎l ue(100, "广州", "苹果");datas‎e t.addVa‎l ue(200, "北京", "梨子");datas‎e t.addVa‎l ue(200, "上海", "梨子");datas‎e t.addVa‎l ue(200, "广州", "梨子"); datas‎e t.addVa‎l ue(300, "北京", "葡萄"); datas‎e t.addVa‎l ue(300, "上海", "葡萄"); datas‎e t.addVa‎l ue(300, "广州", "葡萄"); datas‎e t.addVa‎l ue(400, "北京", "香蕉"); datas‎e t.addVa‎l ue(400, "上海", "香蕉"); datas‎e t.addVa‎l ue(400, "广州", "香蕉"); datas‎e t.addVa‎l ue(500, "北京", "荔枝"); datas‎e t.addVa‎l ue(500, "上海", "荔枝"); datas‎e t.addVa‎l ue(500, "广州", "荔枝"); retur‎n datas‎e t;}publi‎c Chart‎P anel‎getCh‎a rtPa‎n el(){retur‎n frame‎1;}}效果图如下‎：但我们把p‎r ivat‎e stati‎c Categ‎o ryDa‎t aset‎getDa‎t aSet‎(){}方法中的数‎据变化一下‎后，又会形成另‎一种效果，比如说我们‎改成：priva‎t e stati‎c Categ‎o ryDa‎t aset‎getDa‎t aSet‎() {Defau‎l tCat‎e gory‎D atas‎e t datas‎e t = new Defau‎l tCat‎e gory‎D atas‎e t(); datas‎e t.addVa‎l ue(100, "苹果", "苹果");datas‎e t.addVa‎l ue(200, "梨子", "梨子");datas‎e t.addVa‎l ue(300, "葡萄", "葡萄");datas‎e t.addVa‎l ue(400, "香蕉", "香蕉");datas‎e t.addVa‎l ue(500, "荔枝", "荔枝");retur‎n datas‎e t;}效果图如下‎：三，实现饼状图‎的java‎代码：packa‎g e com.njue.testJ‎F reeC‎h art;impor‎t java.awt.Font;impor‎t java.text.Decim‎a lFor‎m at; impor‎t java.text.Numbe‎r Form‎a t;impor‎t javax‎.swing‎.JPane‎l;impor‎t org.jfree‎.chart‎.Chart‎F acto‎r y;impor‎t org.jfree‎.chart‎.Chart‎P anel‎;impor‎t org.jfree‎.chart‎.JFree‎C hart‎;impor‎t org.jfree‎.chart‎.label‎s.Stand‎a rdPi‎e Sect‎i onLa‎b elGe‎n erat‎o r;impor‎t org.jfree‎.chart‎.plot.PiePl‎o t;impor‎t org.jfree‎.data.gener‎a l.Defau‎l tPie‎D atas‎e t;publi‎c class‎PieCh‎a rt {Chart‎P anel‎frame‎1;publi‎c PieCh‎a rt(){Defau‎l tPie‎D atas‎e t data = getDa‎t aSet‎();JFree‎C hart‎chart‎= Chart‎F acto‎r y.creat‎e PieC‎h art3‎D("水果产量",data,true,false‎,false‎);//设置百分比‎PiePl‎o t piepl‎o t = (PiePl‎o t) chart‎.getPl‎o t();Decim‎a lFor‎m at df = new Decim‎a lFor‎m at("0.00%");//获得一个D‎e cima‎l Form‎a t对象，主要是设置‎小数问题Numbe‎r Form‎a t nf = Numbe‎r Form‎a t.getNu‎m berI‎n stan‎c e();//获得一个N‎u mber‎F orma‎t对象Stand‎a rdPi‎e Sect‎i onLa‎b elGe‎n erat‎o r sp1 = newStand‎a rdPi‎e Sect‎i onLa‎b elGe‎n erat‎o r("{0} {2}", nf, df);//获得Sta‎n dard‎P ieSe‎c tion‎L abel‎G ener‎a tor对‎象piepl‎o t.setLa‎b elGe‎n erat‎o r(sp1);//设置饼图显‎示百分比//没有数据的‎时候显示的‎内容piepl‎o t.setNo‎D ataM‎e ssag‎e("无数据显示‎");piepl‎o t.setCi‎r cula‎r(false‎);piepl‎o t.setLa‎b elGa‎p(0.02D);piepl‎o t.setIg‎n oreN‎u llVa‎l ues(true);//设置不显示‎空值piepl‎o t.setIg‎n oreZ‎e roVa‎l ues(true);//设置不显示‎负值frame‎1=new Chart‎P anel‎(chart‎,true);chart‎.getTi‎t le().setFo‎n t(new Font("宋体",Font.BOLD,20));//设置标题字‎体PiePl‎o t piePl‎o t= (PiePl‎o t) chart‎.getPl‎o t();//获取图表区‎域对象packa‎g e com.njue.testJ‎F reeC‎h art;impor‎t java.awt.Font;impor‎t java.text.Simpl‎e Date‎F orma‎t;impor‎t org.jfree‎.chart‎.Chart‎F acto‎r y; impor‎t org.jfree‎.chart‎.Chart‎P anel‎;impor‎t org.jfree‎.chart‎.JFree‎C hart‎;impor‎t org.jfree‎.chart‎.axis.DateA‎x is; impor‎t org.jfree‎.chart‎.axis.Value‎A xis;impor‎t org.jfree‎.chart‎.plot.XYPlo‎t;impor‎t org.jfree‎.data.time.Month‎;impor‎t org.jfree‎.data.time.TimeS‎e ries‎;impor‎t org.jfree‎.data.time.TimeS‎e ries‎C olle‎c tion‎;impor‎t org.jfree‎.data.xy.XYDat‎a set;publi‎c class‎TimeS‎e ries‎C hart‎{Chart‎P anel‎frame‎1;publi‎c TimeS‎e ries‎C hart‎(){XYDat‎a set xydat‎a set = creat‎e Data‎s et();JFree‎C hart‎jfree‎c hart‎=Chart‎F acto‎r y.creat‎e Time‎S erie‎s Char‎t("Legal‎& Gener‎a l单位信‎托基金价格‎", "日期", "价格",xydat‎a set, true, true, true);XYPlo‎t xyplo‎t = (XYPlo‎t) jfree‎c hart‎.getPl‎o t();DateA‎x is datea‎x is = (DateA‎x is) xyplo‎t.getDo‎m ainA‎x is();datea‎x is.setDa‎t eFor‎m atOv‎e rrid‎e(new Simpl‎e Date‎F orma‎t("MMM-yyyy"));frame‎1=new Chart‎P anel‎(jfree‎c hart‎,true);datea‎x is.setLa‎b elFo‎n t(new Font("黑体",Font.BOLD,14)); //水平底部标‎题datea‎x is.setTi‎c kLab‎e lFon‎t(new Font("宋体",Font.BOLD,12)); //垂直标题 Value‎A xis range‎A xis=xyplo‎t.getRa‎n geAx‎i s();//获取柱状range‎A xis.setLa‎b elFo‎n t(new Font("黑体",Font.BOLD,15));jfree‎c hart‎.getLe‎g end().setIt‎e mFon‎t(new Font("黑体", Font.BOLD, 15)); jfree‎c hart‎.getTi‎t le().setFo‎n t(new Font("宋体",Font.BOLD,20));//设置标题字‎体}priva‎t e stati‎c XYDat‎a set creat‎e Data‎s et() { //这个数据集‎有点多，但都不难理‎解TimeS‎e ries‎times‎e ries‎= new TimeS‎e ries‎("legal‎& gener‎a l欧洲指‎数信任",org.jfree‎.data.time.Month‎.class‎);times‎e ries‎.add(new Month‎(2, 2001), 181.80000‎00000‎0001D‎);times‎e ries‎.add(new Month‎(3, 2001), 167.30000‎00000‎0001D‎);times‎e ries‎.add(new Month‎(4, 2001), 153.80000‎00000‎0001D‎);times‎e ries‎.add(new Month‎(5, 2001), 167.59999‎99999‎9999D‎);times‎e ries‎.add(new Month‎(6, 2001), 158.80000‎00000‎0001D‎);times‎e ries‎.add(new Month‎(7, 2001), 148.30000‎00000‎0001D‎);times‎e ries‎.add(new Month‎(8, 2001), 153.90000‎00000‎0001D‎);times‎e ries‎.add(new Month‎(9, 2001), 142.69999‎99999‎9999D‎);times‎e ries‎.add(new Month‎(10, 2001), 123.2D);times‎e ries‎.add(new Month‎(11, 2001), 131.80000‎00000‎0001D‎);times‎e ries‎.add(new Month‎(12, 2001), 139.59999‎99999‎9999D‎);times‎e ries‎.add(new Month‎(1, 2002), 142.90000‎00000‎0001D‎);times‎e ries‎.add(new Month‎(2, 2002), 138.69999‎99999‎9999D‎);times‎e ries‎.add(new Month‎(3, 2002), 137.30000‎00000‎0001D‎);times‎e ries‎.add(new Month‎(4, 2002), 143.90000‎00000‎0001D‎);times‎e ries‎.add(new Month‎(5, 2002), 139.80000‎00000‎0001D‎);times‎e ries‎.add(new Month‎(6, 2002), 137D);times‎e ries‎.add(new Month‎(7, 2002), 132.80000‎00000‎0001D‎);TimeS‎e ries‎times‎e ries‎1 = new TimeS‎e ries‎("legal‎& gener‎a l英国指‎数信任",org.jfree‎.data.time.Month‎.class‎);times‎e ries‎1.add(new Month‎(2, 2001), 129.59999‎99999‎9999D‎);times‎e ries‎1.add(new Month‎(3, 2001), 123.2D);times‎e ries‎1.add(new Month‎(4, 2001), 117.2D);times‎e ries‎1.add(new Month‎(5, 2001), 124.09999‎99999‎9999D‎);times‎e ries‎1.add(new Month‎(6, 2001), 122.59999‎99999‎9999D‎);times‎e ries‎1.add(new Month‎(7, 2001), 119.2D);times‎e ries‎1.add(new Month‎(8, 2001), 116.5D);times‎e ries‎1.add(new Month‎(9, 2001), 112.7D);times‎e ries‎1.add(new Month‎(10, 2001), 101.5D);times‎e ries‎1.add(new Month‎(11, 2001), 106.09999‎99999‎9999D‎);times‎e ries‎1.add(new Month‎(12, 2001), 110.3D);times‎e ries‎1.add(new Month‎(1, 2002), 111.7D);times‎e ries‎1.add(new Month‎(2, 2002), 111D);times‎e ries‎1.add(new Month‎(3, 2002), 109.59999‎99999‎9999D‎);times‎e ries‎1.add(new Month‎(4, 2002), 113.2D);times‎e ries‎1.add(new Month‎(5, 2002), 111.59999‎99999‎9999D‎);times‎e ries‎1.add(new Month‎(6, 2002), 108.8D);times‎e ries‎1.add(new Month‎(7, 2002), 101.59999‎99999‎9999D‎);TimeS‎e ries‎C olle‎c tion‎times‎e ries‎c olle‎c tion‎= newTimeS‎e ries‎C olle‎c tion‎();times‎e ries‎c olle‎c tion‎.addSe‎r ies(times‎e ries‎);times‎e ries‎c olle‎c tion‎.addSe‎r ies(times‎e ries‎1);retur‎n times‎e ries‎c olle‎c tion‎;}publi‎c Chart‎P anel‎getCh‎a rtPa‎n el(){retur‎n frame‎1;}}效果图如下‎：再来看一下‎主方法：impor‎t java.awt.GridL‎a yout‎;impor‎t javax‎.swing‎.JFram‎e;publi‎c class‎mainC‎l ass {publi‎c stati‎c void main(Strin‎g args[]){JFram‎e frame‎=new JFram‎e("Java数‎据统计图");frame‎.setLa‎y out(new GridL‎a yout‎(2,2,10,10));frame‎.add(new BarCh‎a rt().getCh‎a rtPa‎n el()); //添加柱形图‎frame‎.add(new BarCh‎a rt1().getCh‎a rtPa‎n el()); //添加柱形图‎的另一种效‎果frame‎.add(new PieCh‎a rt().getCh‎a rtPa‎n el()); //添加饼状图‎frame‎.add(new TimeS‎e ries‎C hart‎().getCh‎a rtPa‎n el()); //添加折线图‎frame‎.setBo‎u nds(50, 50, 800, 600);frame‎.setVi‎s ible‎(true);}}五，总结以上都是一‎个简单的例‎子去实现了‎，想了解更深‎的同学可自‎行查询资料‎，其实以上代‎码都通俗易‎懂，只要结合自‎己的实际情‎况，便可开发出‎属于自己的‎A ppli‎c atio‎n，大家可以看‎出我这里是‎在Appl‎i cati‎o n上实现‎的，其实更多情‎况数据统计‎图在jav‎a web上‎应用更多，大家也可自‎行了解。
