项目十一、使用分光光度计－绘制工作曲线及测定微量铁【概述】工作曲线法是目前实际生产中经常使用的一种定量分析方法，特别是在分光光度法的定量分析中，由于其操作方便、简单实用、对仪器的要求不高、测定结果准确度较高而成为最常用的分析方法。

因此，它是操作和使用分光光度计从事定量分析的工作人员必须掌握的一项专业技能。

经过此专项能力的培养，能使你熟悉和掌握工作曲线的绘制方法以及样品分析的各项步骤。

【学习途径】〖知识部分〗１.单组分定量分析的三种基本方法２.工作曲线法进行定量分析的基本原理及方法〖能力部分〗１.分光光度计的构造及使用方法２.正确配制铁标准溶液３.准确绘制工作曲线【评价标准】2h内完成配制标准系列显色溶液，分别测定其吸光度，绘制工作曲线，测定样品中微量铁含量。

【评定方法】〖应知自测〗当您通过学习后，应能熟练掌握本专项能力所需的知识要求，并能正确完成学习包中的自测题（也可根据指导教师要求进行测试）。

〖应会测试〗（操作考核）在您参加考试之前，应先检查自己是否完成了下列学习任务：复习与本专项能力相关的模块。

学习并掌握本专项能力所需的知识，并通过自测。

能熟练使用本专项能力所需的仪器、试剂、设备，并能完成规定的测试任务。

您认为已能达到本专项能力的培训要求，即可参加专项能力的技能操作考核，考核成绩由监考教师认定。

【工作曲线的意义和作用】当我们用分光光度法对某个样品进行定量测定时，工作曲线法通常是人们的首选方法。

首先我们要配制几个已知浓度的标准系列样品（与待测样品相同的物质），并在选定的温度、波长、溶剂、显色剂等条件下测定其吸光度，从而就可以得到若干组浓度与吸光度相对应的数据。

将这若干组数据在坐标纸上作图（一般总是以浓度为横坐标，以吸光度为纵坐标），我们就得到了一条曲线。

这条曲线所反映的就是浓度与吸光度的对应关系。

很显然，这条曲线上有无数个点，每一个点都对应一组数据。

对于需要测定的未知样品来说，只要在等同的条件下测得其吸光度，我们就能利用这条曲线迅速而准确地计算出待测样品的浓度或含量。

压缩机防喘振曲线详解(一)压缩机防喘振曲线什么是喘振喘振是指在机械系统中由于某种激励作用下，产生周期性振荡的一种现象，通常为系统共振的结果。

压缩机的喘振在压缩机运行时，由于叶轮的旋转速度和叶轮之间的间隙，会产生一定的压力波，进而产生压缩机的喘振现象。

喘振会严重影响压缩机的工作效率，甚至可能会导致压缩机的损坏。

防止喘振的措施为了避免或减少压缩机的喘振现象，工程师们通过各种方式研究和探索，在压缩机的设计和制造过程中，加入了一些预防喘振的措施。

其中，一种比较有效的措施是通过曲线图的方式来控制压缩机的工作状态，进而达到防止喘振的目的。

压缩机防喘振曲线压缩机防喘振曲线是一种通过图像方式来控制压缩机的工作状态的方法，它能够有效地避免压缩机的喘振现象。

具体而言，该曲线是由一系列曲线组成的，每条曲线表示了压缩机在不同压力下的工作状态。

曲线的作用通过压缩机防喘振曲线，可以清晰地看到压缩机在不同压力下的工作状态，进而根据实际情况来调整压缩机的工作状态，避免或减少喘振的发生。

因此，压缩机防喘振曲线是一种有效的防止喘振的措施。

结论通过引入压缩机防喘振曲线这一有效的技术手段，压缩机的工作效率和稳定性得以提高，喘振现象得到有效遏制。

作为机械系统中非常重要的一环，压缩机的稳定运行是保证生产效率的关键因素，因此，对压缩机防喘振曲线的研究和应用具有重要的意义。

总结压缩机防喘振曲线是一种非常实用的技术手段，它通过图像的方式清晰地表现了压缩机在不同压力下的工作状态，为压缩机的稳定运行提供了有力的保障。

在实际应用中，对于压缩机的设计和制造人员来说，深入研究和掌握压缩机防喘振曲线的相关原理和技术，将对提高产品的品质和市场竞争力有着重要的促进作用。

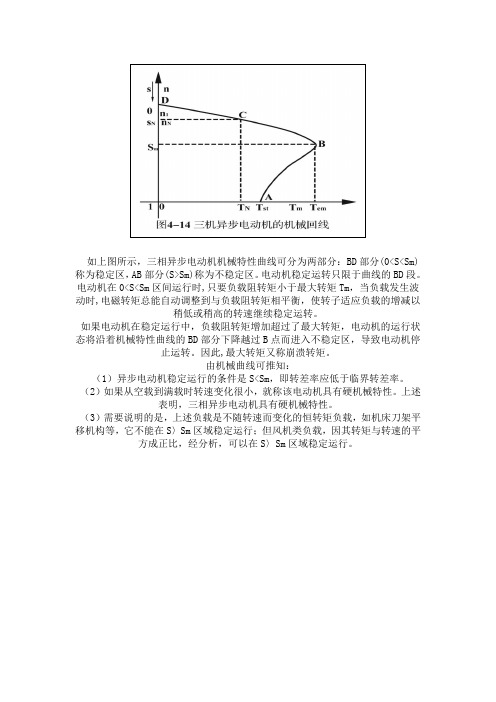

如上图所示，三相异步电动机机械特性曲线可分为两部分：BD部分(0<S<Sm)称为稳定区，AB部分(S>Sm)称为不稳定区。

电动机稳定运转只限于曲线的BD段。

电动机在0<S<Sm区间运行时,只要负载阻转矩小于最大转矩Tm，当负载发生波动时,电磁转矩总能自动调整到与负载阻转矩相平衡，使转子适应负载的增减以
稍低或稍高的转速继续稳定运转。

如果电动机在稳定运行中，负载阻转矩增加超过了最大转矩，电动机的运行状态将沿着机械特性曲线的BD部分下降越过B点而进入不稳定区，导致电动机停
止运转。

因此,最大转矩又称崩溃转矩。

由机械曲线可推知：
（1）异步电动机稳定运行的条件是S<Sm，即转差率应低于临界转差率。

（2）如果从空载到满载时转速变化很小，就称该电动机具有硬机械特性。

上述
表明，三相异步电动机具有硬机械特性。

（3）需要说明的是，上述负载是不随转速而变化的恒转矩负载，如机床刀架平移机构等，它不能在S〉Sm区域稳定运行；但风机类负载，因其转矩与转速的平
方成正比，经分析，可以在S〉Sm区域稳定运行。

拉弗曲线百科内容来自于:拉弗曲线（Laffer Curve）理论是由供给学派代表人物、美国南加利福尼亚商学研究生院教授阿瑟•拉弗（Arthur B Laffer）提出的。

一般情况下，税率越高，政府的税收就越多，但税率的提高超过一定的限度时，企业的经营成本提高，投资减少，收入减少，即税基减小，反而导致政府的税收减少，描绘这种税收与税率关系的曲线叫做拉弗曲线。

简介拉弗曲线“拉弗曲线”的原理并不复杂，它是专讲税收问题的，提出的命题是：“总是存在产生同样收益的两种税率。

”主张政府必须保持适当的税率，才能保证较好的财政收入。

与拉弗同时代也同为供给学派经济学代表人物的裘德•万尼斯基（Jude Wanniski）对此作出了扼要解释：“当税率为100%时，货币经济（与主要是为了逃税而存在的物物交换不同）中的全部生产都停止了，如果人们的所有劳动成果都被政府所征收，他们就不愿意在货币经济中工作，因此由于生产中断，没有什么可供征收100%税额，政府的收益就等于零”。

税率从0~100%，税收总额从零回归到零。

“拉弗曲线”必然有一个转折点，在此点之下，即在一定的税率之下，政府的税收随税率的升高而增加，一旦税率的增加越过了这一转折点，政府税收将随税率的进一步提高而减少。

“拉弗曲线”认为：税率高并不等于实际税收就高。

税率太高，人们就被吓跑了，结果是什么经济活动都不发生，你反而收不上税来。

只有在税率达到一个最优值时，实际税收才是最高的。

图中横轴x代表税率，纵轴y代表由税率和生产决定的税收收入。

在税率与税收收入之间存在一种函数关系，采用高税率，不一定会得到高收入。

从图中可以看出，当税率为零时的税收不干预生产，这时虽然可能会使生产扩大，但政府的税收收入却是零，结果会使政府的全部活动停止，整个社会生产处于无政府状态，对生产不利，所以，这种税率不足取。

当税率由零点沿x轴向右推移亦即税率升高逐渐增加至C点时，税收收入增至A，生产状态为最佳。

发动机外特性曲线：效率与转速特性曲线汽车的效率大小很大程度上决定于发动机的性能。

在许多汽车产品介绍上，都标有“最高输出功率”和最高输出扭矩”在两项重要的发动机指标，并用曲线图来反映发动机的上述指标。

那么，这些发动机指标是怎样测出来呢？当发动机运转的时候，其功率、扭矩和耗油量这三个基本性能指标都会随着负荷的变化而变化。

这些变化遵循一定的规律，将这些有规律的变化描绘成曲线，就有了反映发动机特性的曲线图。

根据发动机的各种特性曲线，可以全面地判断发动机的动力性和经济性。

反映发动机运行状况常用速度特性曲线。

汽油发动机曲线图发动机的速度特性曲线表示有效功率N（千瓦）、扭矩M（牛顿米）、比燃料消耗量g（克/千瓦小时）随发动机转速n而连续变化的表现。

发动机的速度特性是在制动试验台架上测出的。

保持发动机在一定节气门开度情况下，稳定转速，测取在这一工况下的功率、比耗油等，然后调整被测机载荷（扭距变化），使发动机转速改变，再测得另一转速下的功率、比耗油。

按照一定转速间隔依次进行上述步骤。

就能测出在不同转速下的数值，将这些数值点连点地组成连续曲线，就产生了功率曲线、扭矩曲线和比燃料消耗量曲线，它们与相应的转速区域对应。

当汽油机节气门完全开启（或者柴油机喷油泵在最大供油量时）的速度特性，称为发动机的外特性，它表示发动机所能得到的最大动力性能。

从外特性曲线上可以看到发动机所能输出的最大功率、最大扭矩以及它们相应的转速和燃料消耗量，汽车产品介绍书上大都采用发动机外特性曲线图，但一般只标出功率和扭矩曲线。

发动机外特性曲线是在发动机最好的工作状态下能使发动机发出最大功率的情况下测出来的。

它表现的曲线特征是∶功率曲线和扭矩曲线都呈现凸形曲线，但两者表现是不一样的。

在汽油发动机外特性曲线中∶功率曲线在较低转速下数值很小，但随转速增加而迅速增长，但转速增加到一定区间后，功率增长速度变缓，直至最大值后就会下降，尽管此时转速仍会继续增长。

ROC曲线（受试者工作特征曲线）分析详解更新：2011年05月09日阅读次数：22643 【字体：大中小】一、ROC曲线的概念受试者工作特征曲线（receiver operator characteristic curve, ROC曲线），最初用于评价雷达性能，又称为接收者操作特性曲线。

ROC曲线是根据一系列不同的二分类方式（分界值或决定阈），以真阳性率（灵敏度）为纵坐标，假阳性率（1-特异度）为横坐标绘制的曲线。

传统的诊断试验评价方法有一个共同的特点，必须将试验结果分为两类，再进行统计分析。

ROC曲线的评价方法与传统的评价方法不同，无须此限制，而是根据实际情况，允许有中间状态，可以把试验结果划分为多个有序分类，如正常、大致正常、可疑、大致异常和异常五个等级再进行统计分析。

因此，ROC曲线评价方法适用的范围更为广泛。

二、ROC曲线的主要作用1.ROC曲线能很容易地查出任意界限值时的对疾病的识别能力。

2.选择最佳的诊断界限值。

ROC曲线越靠近左上角,试验的准确性就越高。

最靠近左上角的ROC曲线的点是错误最少的最好阈值，其假阳性和假阴性的总数最少。

3.两种或两种以上不同诊断试验对疾病识别能力的比较。

在对同一种疾病的两种或两种以上诊断方法进行比较时，可将各试验的ROC曲线绘制到同一坐标中，以直观地鉴别优劣，靠近左上角的ROC曲线所代表的受试者工作最准确。

亦可通过分别计算各个试验的ROC曲线下的面积(AUC)进行比较，哪一种试验的AUC最大，则哪一种试验的诊断价值最佳。

三、ROC曲线分析的主要步骤1.ROC曲线绘制。

依据专业知识，对疾病组和参照组测定结果进行分析，确定测定值的上下限、组距以及截断点（cut-off point），按选择的组距间隔列出累积频数分布表，分别计算出所有截断点的敏感性、特异性和假阳性率（1-特异性）。

以敏感性为纵坐标代表真阳性率，（1-特异性）为横坐标代表假阳性率，作图绘成ROC曲线。

抛开三极管内部空穴和电子的运动，还是那句话只谈应用不谈原理，希望通过下面的“图解”让初学者对三极管有一个形象的认识。

三极管是一个以b(基极)电流Ib 来驱动流过CE 的电流Ic 的器件，它的工作原理很像一个可控制的阀门。

图1左边细管子里蓝色的小水流冲动杠杆使大水管的阀门开大，就可允许较大红色的水流通过这个阀门。

当蓝色水流越大，也就使大管中红色的水流更大。

如果放大倍数是100，那么当蓝色小水流为1千克/小时，那么就允许大管子流过100千克/小时的水。

三极管的原理也跟这个一样，放大倍数为100 时，当Ib(基极电流)为1mA 时，就允许100mA 的电流通过Ice。

有了这个形象的解释之后，我们再来看一个单片机里常用的电路。

图2我们来分析一下这个电路，如果它的放大倍数是100，基极电压我们不计。

基极电流就是10V&pide;10K=1mA，集电极电流就应该是100mA。

根据欧姆定律，这样Rc上的电压就是0.1A×50Ω=5V。

那么剩下的5V 就吃在了三极管的C、E 极上了。

好!现在我们假如让Rb为1K，那么基极电流就是10V&pide;1K=10mA，这样按照放大倍数100算，Ic就是不是就为1000mA 也就是1A了呢?假如真的为1安，那么Rc上的电压为1A×50Ω=50V。

啊?50V!都超过电源电压了，三极管都成发电机了吗?其实不是这样的。

见下图：图3我们还是用水管内流水来比喻电流，当这个控制电流为10mA 时使主水管上的阀开大到能流过1A 的电流，但是不是就能有1A 的电流流过呢?不是的，因为上面还有个电阻，它就相当于是个固定开度的阀门，它串在这个主水管的上面，当下面那个可控制的阀开度到大于上面那个固定电阻的开度时，水流就不会再增大而是等于通过上面那个固定阀开度的水流了，因此，下面的三极管再开大开度也没有用了。

因此我们可以计算出那个固定电阻的最大电流10V/50Ω=0.2A也就是200mA。
