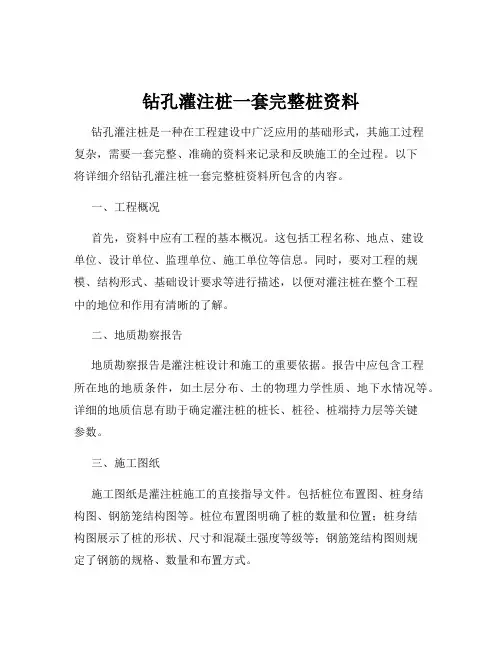

钻孔灌注桩一套完整桩资料钻孔灌注桩是一种在工程建设中广泛应用的基础形式，其施工过程复杂，需要一套完整、准确的资料来记录和反映施工的全过程。

以下将详细介绍钻孔灌注桩一套完整桩资料所包含的内容。

一、工程概况首先，资料中应有工程的基本概况。

这包括工程名称、地点、建设单位、设计单位、监理单位、施工单位等信息。

同时，要对工程的规模、结构形式、基础设计要求等进行描述，以便对灌注桩在整个工程中的地位和作用有清晰的了解。

二、地质勘察报告地质勘察报告是灌注桩设计和施工的重要依据。

报告中应包含工程所在地的地质条件，如土层分布、土的物理力学性质、地下水情况等。

详细的地质信息有助于确定灌注桩的桩长、桩径、桩端持力层等关键参数。

三、施工图纸施工图纸是灌注桩施工的直接指导文件。

包括桩位布置图、桩身结构图、钢筋笼结构图等。

桩位布置图明确了桩的数量和位置；桩身结构图展示了桩的形状、尺寸和混凝土强度等级等；钢筋笼结构图则规定了钢筋的规格、数量和布置方式。

四、施工方案施工方案是灌注桩施工的总体计划和安排。

其中应涵盖施工工艺流程、施工设备选型、施工质量控制措施、安全保证措施等内容。

施工方案要经过审批，确保其科学性、合理性和可行性。

五、原材料检验报告灌注桩施工所用的原材料，如钢筋、水泥、砂、石等，都需要有相应的检验报告。

这些报告证明原材料的质量符合设计和规范要求，是保证灌注桩质量的基础。

六、测量放线记录在施工前，需要对桩位进行测量放线，并做好记录。

记录应包括测量仪器的型号、精度，测量人员的姓名，以及桩位的坐标、偏差等信息。

七、钻进成孔记录钻进成孔是灌注桩施工的关键环节。

钻进成孔记录应包括钻孔的起止时间、钻进速度、孔深、孔径、孔斜度、地质情况等。

对于在钻进过程中遇到的异常情况，如塌孔、缩孔等，也要详细记录，并采取相应的处理措施。

八、清孔记录清孔的目的是清除孔底的沉渣，保证灌注桩的承载力。

清孔记录应包括清孔的方法、清孔时间、清孔后的孔底沉渣厚度、泥浆性能等指标。

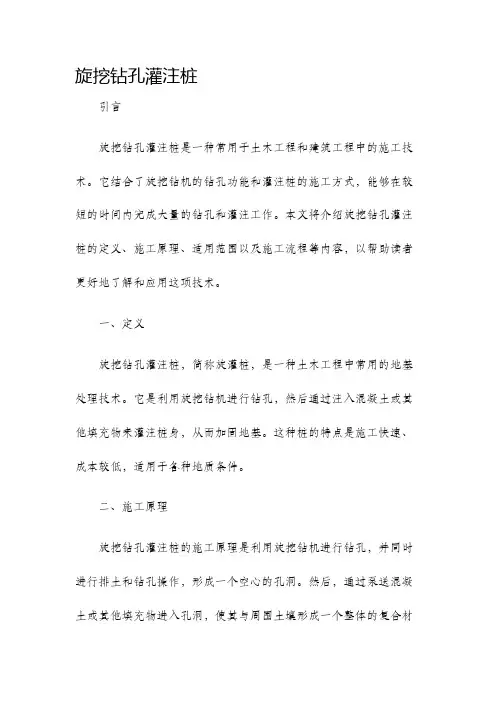

旋挖钻孔灌注桩引言旋挖钻孔灌注桩是一种常用于土木工程和建筑工程中的施工技术。

它结合了旋挖钻机的钻孔功能和灌注桩的施工方式，能够在较短的时间内完成大量的钻孔和灌注工作。

本文将介绍旋挖钻孔灌注桩的定义、施工原理、适用范围以及施工流程等内容，以帮助读者更好地了解和应用这项技术。

一、定义旋挖钻孔灌注桩，简称旋灌桩，是一种土木工程中常用的地基处理技术。

它是利用旋挖钻机进行钻孔，然后通过注入混凝土或其他填充物来灌注桩身，从而加固地基。

这种桩的特点是施工快速、成本较低，适用于各种地质条件。

二、施工原理旋挖钻孔灌注桩的施工原理是利用旋挖钻机进行钻孔，并同时进行排土和钻孔操作，形成一个空心的孔洞。

然后，通过泵送混凝土或其他填充物进入孔洞，使其与周围土壤形成一个整体的复合材料，从而加固地基。

在注入填充物时，需要根据地质条件和工程要求控制注入压力和注入速度，以保证灌注桩的质量和稳定性。

三、适用范围旋挖钻孔灌注桩适用于各种地质条件和工程要求。

它常用于以下情况：1. 基础加固：在建筑物、桥梁、堤坝等工程中，经常需要加固地基，以提高地基的承载能力和稳定性。

旋挖钻孔灌注桩可以通过灌注混凝土的方式，将地基与桩身形成一个整体，从而增加地基的稳定性。

2. 地下隧道：在地下隧道的建设中，通常需要进行地基加固和支护工作。

旋挖钻孔灌注桩可以作为一种有效的地基加固技术，用于处理软土、淤泥等地质情况，提高隧道的稳定性和安全性。

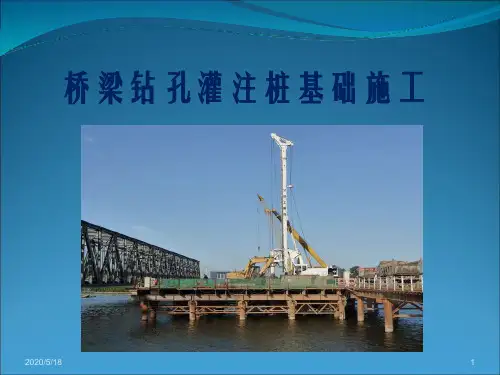

3. 桥梁基础：在桥梁的基础施工中，旋挖钻孔灌注桩可以用于桥墩和桥台的基础加固。

通过灌注桩身，可以提高基础的承载能力和稳定性，从而确保桥梁的安全运行。

四、施工流程旋挖钻孔灌注桩的施工流程通常包括以下几个步骤：1. 地质勘察和设计：在施工前，需要进行地质勘察和设计工作，确定桩身的长度、直径和布置方案等。

2. 钻孔：利用旋挖钻机进行钻孔和排土操作，形成一个空心的孔洞。

3. 确定孔底和孔壁：在钻孔过程中，需要根据地质条件和设计要求，留下一定的孔底和孔壁，以便注入混凝土或其他填充物。

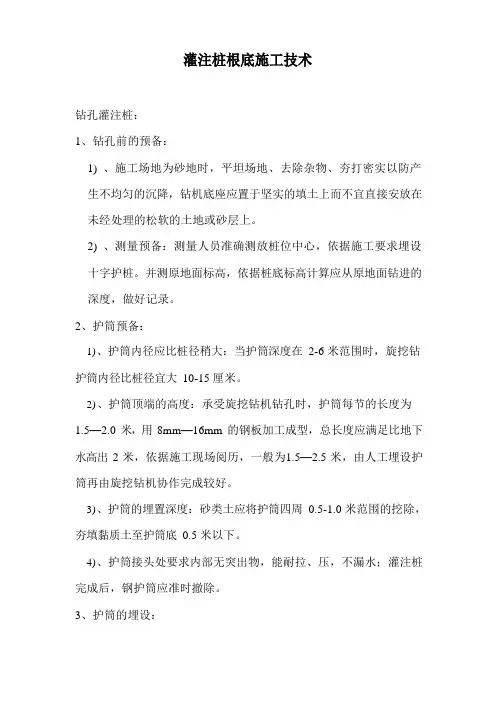

灌注桩根底施工技术钻孔灌注桩：1、钻孔前的预备：1)、施工场地为砂地时，平坦场地、去除杂物、夯打密实以防产生不均匀的沉降，钻机底座应置于坚实的填土上而不宜直接安放在未经处理的松软的土地或砂层上。

2)、测量预备：测量人员准确测放桩位中心，依据施工要求埋设十字护桩。

并测原地面标高，依据桩底标高计算应从原地面钻进的深度，做好记录。

2、护筒预备：1)、护筒内径应比桩径稍大：当护筒深度在2-6 米范围时，旋挖钻护筒内径比桩径宜大10-15 厘米。

2)、护筒顶端的高度：承受旋挖钻机钻孔时，护筒每节的长度为1.5—2.0 米，用8mm—16mm 的钢板加工成型，总长度应满足比地下水高出2 米，依据施工现场阅历，一般为1.5—2.5 米，由人工埋设护筒再由旋挖钻机协作完成较好。

3)、护筒的埋置深度：砂类土应将护筒四周0.5-1.0 米范围的挖除，夯填黏质土至护筒底0.5 米以下。

4)、护筒接头处要求内部无突出物，能耐拉、压，不漏水；灌注桩完成后，钢护筒应准时撤除。

3、护筒的埋设：护筒的埋设工作是钻孔灌注桩施工的开端，护筒平面的位置于垂直度准确与否，护筒四周和护筒底脚是否严密，不透水，对成孔、成桩的质量都有重大的影响。

1)、埋设时，护筒中心轴线应对正测量标定的桩位中心，其偏差不得大于5 厘米，并应严格保持护筒的竖直位置。

2)、在旱地或岸滩埋设护筒时：在砂类土〔粉砂、细、中砂〕砂砾等河床挖埋护筒时，先在桩位处挖出比护筒外径大80-100 厘米的圆坑。

然后在坑底填筑50 厘米左右厚的黏土，分层夯实，以备安设护筒。

护筒埋设深度在砂类土中不小于1.5 米。

护筒设置：⑴护筒内径宜比桩径大100～150mm。

⑵护筒中心竖直线应与桩中心线重合，除设计另有规定外，平面允许误差为50mm,竖直线倾斜不大于1%，干处可实测定位。

⑶砂地可承受挖坑埋设法，护筒底部和四周所填粘质土必需分层夯实。

⑷护筒高度宜高出地面0.3m 或水面1.0～2.0m。

钻孔灌注桩施工技术知识培训ppt课件•钻孔灌注桩基本概念与原理•施工前准备工作及材料选择•钻孔灌注桩施工方法及流程目录•质量控制与验收标准•安全防护措施与环保要求•经验分享与案例分析钻孔灌注桩基本概念与原理定义及作用介绍定义作用成孔原理钢筋笼安装混凝土灌注030201工作原理简述•适用范围：适用于各种地质条件，包括软土、砂土、卵石层等，特别适用于荷载较大或地质条件复杂的工程。

承载力高变形小桩身刚度大，能有效控制建筑物的沉降和倾斜。

施工周期长成本较高对环境影响施工前准备工作及材料选择场地勘察与资料收集01020304010204设计文件解读与交底设计图纸、文件仔细阅读，理解设计意图明确施工要求、技术标准和验收规范与设计人员进行技术交底，解决图纸中的疑问和问题制定施工方案和施工工艺流程03施工材料选择与检验标准钻孔灌注桩施工方法及流程钻孔方法及设备选用钻孔方法根据地质条件和设计要求，选择合适的钻孔方法，如旋转钻进、冲击钻进、振动钻进等。

设备选用根据钻孔方法、孔径、孔深等要求，选用合适的钻机、钻具、泥浆泵等设备。

钻孔准备平整场地、测量定位、埋设护筒等。

钢筋笼制作与安装要求钢筋笼安装钢筋笼制作在钻孔完成后，将钢筋笼吊装入孔内，确保钢筋笼的位置准确、固定牢固。

钢筋笼验收混凝土浇筑及养护措施混凝土配合比设计01混凝土浇筑02混凝土养护03质量控制与验收标准施工过程检查对钻孔、清孔、钢筋笼制作与安装、混凝土灌注等施工过程进行质量检查，确保各项操作符合施工规范。

原材料检查对进场的钢筋、水泥、砂、石等原材料进行质量检查，确保其符合设计要求及相关标准。

成桩质量检测采用低应变动力检测、超声波检测等方法对成桩进行质量检测，确保桩身完整性和承载力满足设计要求。

质量检查项目设置验收程序及文件提交要求验收程序文件提交要求不合格品处理流程01020304不合格品识别原因分析处理措施重新验收安全防护措施与环保要求明确各级管理人员和操作人员的安全职责，形成“横向到边、纵向到底”的安全生产责任体系。

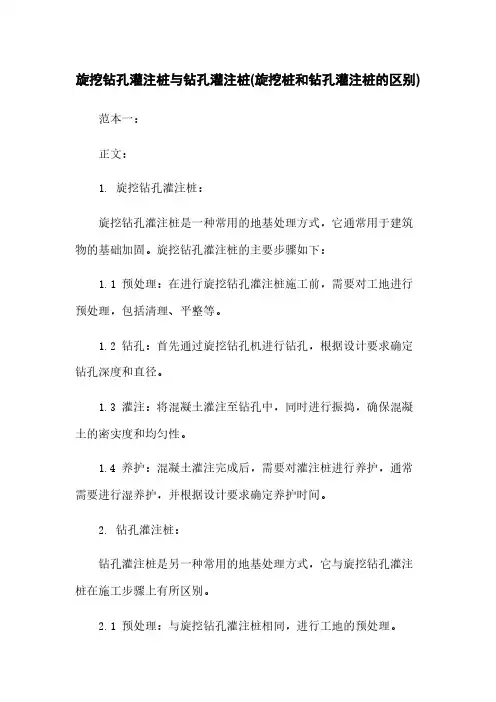

旋挖钻孔灌注桩与钻孔灌注桩(旋挖桩和钻孔灌注桩的区别)范本一：正文：1. 旋挖钻孔灌注桩：旋挖钻孔灌注桩是一种常用的地基处理方式，它通常用于建筑物的基础加固。

旋挖钻孔灌注桩的主要步骤如下：1.1 预处理：在进行旋挖钻孔灌注桩施工前，需要对工地进行预处理，包括清理、平整等。

1.2 钻孔：首先通过旋挖钻孔机进行钻孔，根据设计要求确定钻孔深度和直径。

1.3 灌注：将混凝土灌注至钻孔中，同时进行振捣，确保混凝土的密实度和均匀性。

1.4 养护：混凝土灌注完成后，需要对灌注桩进行养护，通常需要进行湿养护，并根据设计要求确定养护时间。

2. 钻孔灌注桩：钻孔灌注桩是另一种常用的地基处理方式，它与旋挖钻孔灌注桩在施工步骤上有所区别。

2.1 预处理：与旋挖钻孔灌注桩相同，进行工地的预处理。

2.2 钻孔：使用钻孔机进行钻孔，根据设计要求确定钻孔深度和直径。

2.3 灌注：将混凝土灌注至钻孔中，同时进行振捣。

2.4 养护：与旋挖钻孔灌注桩相同，对灌注桩进行湿养护，并根据设计要求确定养护时间。

3. 旋挖钻孔灌注桩和钻孔灌注桩的区别：3.1 施工方式不同：旋挖钻孔灌注桩是通过旋挖钻孔机进行钻孔，而钻孔灌注桩则是使用钻孔机进行钻孔。

3.2 施工步骤略有不同：旋挖钻孔灌注桩施工步骤中需要进行振捣，而钻孔灌注桩不一定需要进行振捣。

3.3 用途不同：旋挖钻孔灌注桩通常用于建筑物的基础加固，而钻孔灌注桩除了用于基础加固外，还可以用于地下水位的控制等。

4. 附件：本文档无附件。

5. 法律名词及注释：无特殊法律名词及注释。

范本二：正文：1. 旋挖钻孔灌注桩：旋挖钻孔灌注桩是一种常见的地基处理方式，广泛应用于建筑工程中。

下面将详细介绍旋挖钻孔灌注桩的施工步骤：1.1 地面准备：在进行旋挖钻孔灌注桩施工之前，需要进行地面的准备工作，包括清理、平整等。

1.2 钻孔施工：使用旋挖钻孔机对地面进行钻孔，根据设计要求确定钻孔的深度和直径。

1.3 灌注混凝土：将混凝土泵送至钻孔中，同时进行振捣，确保混凝土的密实性和均匀性。

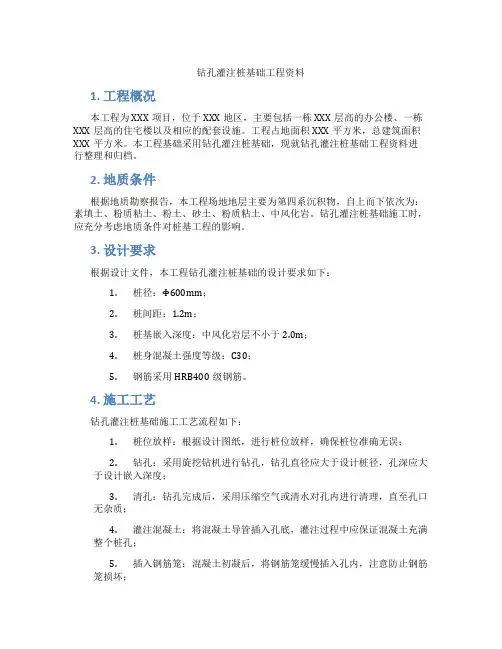

钻孔灌注桩基础工程资料1. 工程概况本工程为XXX项目，位于XXX地区，主要包括一栋XXX层高的办公楼、一栋XXX层高的住宅楼以及相应的配套设施。

工程占地面积XXX平方米，总建筑面积XXX平方米。

本工程基础采用钻孔灌注桩基础，现就钻孔灌注桩基础工程资料进行整理和归档。

2. 地质条件根据地质勘察报告，本工程场地地层主要为第四系沉积物，自上而下依次为：素填土、粉质粘土、粉土、砂土、粉质粘土、中风化岩。

钻孔灌注桩基础施工时，应充分考虑地质条件对桩基工程的影响。

3. 设计要求根据设计文件，本工程钻孔灌注桩基础的设计要求如下：1.桩径：Φ600mm；2.桩间距：1.2m；3.桩基嵌入深度：中风化岩层不小于2.0m；4.桩身混凝土强度等级：C30；5.钢筋采用HRB400级钢筋。

4. 施工工艺钻孔灌注桩基础施工工艺流程如下：1.桩位放样：根据设计图纸，进行桩位放样，确保桩位准确无误；2.钻孔：采用旋挖钻机进行钻孔，钻孔直径应大于设计桩径，孔深应大于设计嵌入深度；3.清孔：钻孔完成后，采用压缩空气或清水对孔内进行清理，直至孔口无杂质；4.灌注混凝土：将混凝土导管插入孔底，灌注过程中应保证混凝土充满整个桩孔；5.插入钢筋笼：混凝土初凝后，将钢筋笼缓慢插入孔内，注意防止钢筋笼损坏；6.质量检测：成桩后，对桩基进行质量检测，包括桩长、桩径、混凝土强度等。

5. 质量控制钻孔灌注桩基础施工过程中，应严格按照以下质量控制措施进行：1.严格把控原材料质量，确保混凝土和钢筋符合设计要求；2.加强钻孔过程控制，确保钻孔直径、孔深等参数符合设计要求；3.控制混凝土灌注过程，防止断桩、缩颈等质量问题的发生；4.确保钢筋笼安装质量，避免钢筋笼损坏或偏位；5.成桩后，及时进行质量检测，对不合格的桩基进行处理。

6. 安全施工钻孔灌注桩基础施工过程中，应严格遵守以下安全施工规定：1.施工现场应设立安全警示标志，提醒施工人员注意安全；2.施工人员应穿戴好个人防护用品，如安全帽、口罩、手套等；3.机械设备应定期进行检查、维护，确保设备安全运行；4.施工现场应做好防火、防爆、防雷等措施；5.遇到恶劣天气或其他突发事件，应立即停止施工，确保人员安全。

1 施工前的准备1.1钻孔灌注桩施工方案的审核根据设计图纸、地质报告、现行规范标准以及现场勘查结果，审查施工方案的编制依据、施工工艺流程、技术指标、安全措施等内容是否符合要求。

同时还应审查施工方案中处置突发事件的应急预案是否符合要求。

对于施工方案的审核应具有前瞻性，要善于提出问题、发现问题，避免在实施过程中处于被动境地。

1.2根据施工方案检查施工准备情况检查灌注桩使用水源，泥浆循环系统应设置沉淀池、泥浆池；导管应检查其出厂合格证并做水密性承压试验；灌注混凝土的料斗尺寸应与方案中初灌量的要求相符合；原材料应按规范要求严把质量关，杜绝不合格材料使用于工程；督促承包商按照一放二复的测量程序实施放样复核工作。

确保桩位的偏差符合规范要求；钻机就位前，检查护筒埋设高度、位置是否满足设汁要求；钻机就位后，检查其水平、稳固情况；钻杆应保持铅锤线，成孔时应适当抽检进、出泥浆指标，发现超标时及时调整：施工单位须配备专职记录人员，及时记录成孔过程中的各项参数，记录必须真实、准确。

2 成桩的制作以及质量控制2.1清孔清孔的主要目的是清除孔底沉渣，而孔底沉渣则是影响灌注桩承载能力的上要因素之—。

清孔则是利用泥浆在流动时所具有的动能冲击桩孔底部的沉渣，使沉渣中的岩粒、砂粒等处于悬浮状态，再利用泥浆胶体的黏结力使悬浮着的沉渣随着泥浆的循环流动被带出桩孔，最终将桩孔内的沉渣清干净，这就是泥浆的排渣和清孔作用。

从泥浆在混凝土钻孔桩施工中的护壁和清孔作用，我们可以看出，泥浆的制备和清孔是确保钻孔灌注桩工程质量的关键环节。

因此，对于施工规范中泥浆的控制指标：黏度测定17—20min ；含砂率不大于 6 ％；胶体率不小于90％等在钻孔灌注桩施工过程中必须严格控制，不能就地取材，而要专门采取泥浆制备，选用高塑性黏土或膨润土，拌制泥浆必须根据施工机械、工艺及穿越土层进行，配合比设计。

2.2钢筋笼制作质量和吊放钢筋笼制作前首先要检查钢材的质保资料，检查合格后再按设计和施工规范要求验收钢筋的直径、长度、规格、数量和制作质量。

01定义02分类钻孔灌注桩是一种通过钻孔、清孔、钢筋笼安装和混凝土灌注等工序在地基中形成的桩。

根据成孔方法不同，钻孔灌注桩可分为泥浆护壁钻孔灌注桩、全套管全回转钻孔灌注桩和旋挖钻成孔灌注桩。

定义与分类0102钻孔灌注桩能够进入深层土壤或岩石，提供较高的承载力。

适用于多种地质条件，如软土、砂土、卵石、岩石等。

承载力高适用性广•对周边环境影响小：施工过程中噪音、振动较小，对周边建筑和环境影响较小。

01施工周期长相比其他桩型，钻孔灌注桩施工周期较长。

02成本较高由于施工工序复杂，所需设备、材料较多，因此成本较高。

03技术要求高钻孔灌注桩施工需要专业的技术人员操作，对施工队伍的技术水平要求较高。

适用于高层建筑、桥梁、码头、重型厂房、仓库等需要较高承载力的建筑物。

适用范围在满足技术要求的条件下，尽量选择成本较低的桩型和施工方案。

经济性根据地质勘察报告，选择适合的桩型和桩径。

地质条件根据建筑物荷载要求，确定桩的承载力。

荷载要求考虑施工现场环境、设备条件、施工队伍技术水平等因素，选择适合的成孔方法和施工工艺。

施工条件0201030405适用范围及选型依据现场勘察与测量勘察现场地形、地貌及地质情况，确定钻孔位置和深度；对施工现场进行测量，设置控制点和标高点，确保施工精度；对周边环境进行评估，确保施工安全和环保要求。

01审查施工图纸、设计说明及相关规范，确保施工符合设计要求；02进行设计交底，明确施工流程、工艺要求及质量控制标准；03对施工人员进行技术培训和安全交底，提高施工质量和安全意识。

设计文件审查及交底根据设计要求，准备所需的钢筋、水泥、砂石等施工材料；对施工材料进行质量检查，确保其符合相关标准和规范；对施工材料进行储存和保管，防止其受潮、变质或损坏。

施工材料准备场地平整与定位放线场地平整清除施工场地内的杂物，对场地进行平整，确保钻机稳定。

定位放线根据设计图纸和测量控制点，放出桩位中心线和桩径边线，并设置控制桩。

旋挖钻孔灌注桩基础在现代建筑工程中，旋挖钻孔灌注桩基础因其众多的优点，成为了一种广泛应用的基础形式。

它就像是建筑物的坚实“脚跟”，为高楼大厦、桥梁道路等提供了稳定可靠的支撑。

旋挖钻孔灌注桩基础的施工过程可以说是一项精细而复杂的工程。

首先，施工前的准备工作至关重要。

施工人员需要对施工现场进行详细的勘察，了解地质条件、地下水位等情况。

这就像是医生在给病人做手术前，要先了解病人的身体状况一样。

只有掌握了这些关键信息，才能制定出合适的施工方案。

接下来，就是旋挖钻机的登场了。

旋挖钻机就像是一个大力士，它的钻头能够迅速地钻进地下。

在钻进的过程中，要注意控制钻进的速度和深度，避免出现偏差。

同时，还要不断地清除钻孔中的泥土和废渣，保持钻孔的畅通。

当钻孔达到设计深度后，就需要进行钢筋笼的制作和安放。

钢筋笼就像是给灌注桩穿上了一层坚固的“铠甲”，增强了桩体的抗拉强度。

制作钢筋笼时，要确保钢筋的规格、间距等符合设计要求，焊接牢固。

安放钢筋笼时，要小心谨慎，避免碰撞孔壁，造成坍塌。

然后，就是灌注混凝土了。

混凝土就像是灌注桩的“血肉”，赋予了它强大的承载能力。

灌注混凝土时，要控制好混凝土的坍落度和灌注速度，确保混凝土能够均匀地填充整个钻孔。

同时，还要进行振捣，排除混凝土中的气泡，提高混凝土的密实度。

在整个施工过程中，质量控制是至关重要的。

施工人员要严格按照施工规范和设计要求进行操作，对每一个环节都要进行严格的检查和验收。

比如，钻孔的直径、垂直度，钢筋笼的制作质量，混凝土的强度等等。

只有确保每一个环节的质量都合格，才能保证旋挖钻孔灌注桩基础的整体质量。

旋挖钻孔灌注桩基础之所以受到广泛的青睐，是因为它具有很多优点。

首先，它能够适应各种复杂的地质条件，无论是软土、砂土还是岩石地层，都能够轻松应对。

其次，它的施工速度快，效率高，可以大大缩短工期。

再者，它的承载能力强，能够满足大型建筑物和重要工程的需求。

此外，它对周边环境的影响较小，噪音低，振动小，不会对周围的建筑物和居民造成太大的干扰。
