浙江省 钻孔灌注桩资料表格(全套)

钻孔灌注桩资料怎么做?钻孔桩监—02表工程分项开工申请批复单监-07表中间交工证书桥评—02表钢筋加工及安装质量检验评定表桥评-13表钻孔灌注桩质量检验评定表监—03表检验申请批复单桥施—02-1表钻孔记录表（冲击钻)桥施—02-2表钻孔施工原始记录（回旋钻进）桥检—02表灌注桩成孔检查原始记录监-03表检验申请批复单桥施-05表钢筋施工原始记录桥检-01表钻孔桩终孔后灌注混凝土前检查表监-03表检验申请批复单桥施—06-1表混凝土施工原始记录桥施—04表水下混凝土灌注施工原始记录时间方面记住开钻前的时间和下钢筋笼的时间钻孔灌注桩资料最主要的还是钻孔原始记录和水下砼灌注原始记录试验和测量方面的问你们项目部相应人员钢筋这一块的话看你们的设计要求要多少根和多大直径的焊接多少等等说句难听的就是编钻孔桩当然是一根桩一个资料,包含开孔通知，钻孔记录表、隐蔽工程验收记录、清空记录表、混凝土灌注记录，另外还有测量放线、技术复核、混凝土灌注桩钢筋笼检验批等等的资料!钻孔灌注桩资料需要做哪些表格？1、桩基地质柱状图，2、孔位偏移的测量资料，3、孔深、泥浆比重等资料，4、钢筋原材料的加工资料，5、钢筋的连接和安装资料，7、混凝土的原材料资料，8、混凝土的配合比资料，9、混凝土的施工及养护资料.我们这边的铁路桥梁桩基就是这么多，共9个表格钻孔灌注桩要做哪些资料？按工序来啊1、测量放样；2、护筒埋设；3、钻孔记录；4、成孔检查；测量方面要报审一份桩位基准线。

施工方面：开钻通知单、钻进记录表、测孔冲孔灌注桩验收需上交哪些资料,需要准备哪些资料?他们说的太笼统了，我给你列一下你：冲孔桩施工记录表、水下砼施工记录表、钢筋笼验收记录表、钢筋笼制作验收检验批、完工报验单（单桩）、混凝土浇注令、混凝土灌注申请单、钢筋笼隐蔽验收记录、桩隐蔽记录、冲孔灌注桩检验批.这些就是一条桩的资料。

另外你还得提供静载、抽芯、轻触等检验报告。

海南房建资料里钻孔灌注桩资料都有哪些1、施工单位资质报审、检验中心资质报审(以前有)、混凝土资质报审；施工人员报审(特种人员：桩机操作员、电焊工、强弱电工）；2、各种方案：钻孔桩施工方案、临时用电用水方案、三防方案（忘了几防了）、安全文明施工方案等各种乱七八糟的方案；3、钢筋原材检验报告(注意出报告的日期哦)、焊条也是要报的4、桩检验资料:单桩3天同条件、单桩28天标养试压报告；桩试压报告；桩抽芯报告、桩轻触报告(以上这三项是看设计上要求，有的抽芯，有的轻触不一样）、温度记录表；混凝土强度评定表;5、钻孔桩单桩施工资料：施工记录表、水下砼灌注记录表、单桩完工报验单（钻孔灌注桩施工检验批）、钢筋笼报验单（钢筋原材检验批、灌注桩钢筋笼制作检验批、钢筋笼隐蔽验收记录表)、浇注令、现浇记录表、混凝土进场报验；6、分部分项完工验收单；钻孔灌注桩施工资料，施工单位要做哪些资料，什么顺序（目录）。

完整版)钻孔灌注桩施工记录表本文记录了XXX土石方开挖及支护工程的钻孔灌注桩施工情况。

表1是钻孔灌注桩施工记录表，记录了施工部位、编号、地坪标高、设计桩顶标高、导管长度、清孔前后斗数、导管种类、隔水栓种类、理论方量、实际方量、充盈数、每米水泥量、粘度比重含砂量、桩类、钻孔时间等信息。

表2是钻孔灌注桩钻孔记录表，记录了地坪标高、设计孔深、护筒顶标高、钻机编号、设计孔径、开孔日期、终孔日期、钻头编号、时间、日期、起止、工作内容、钻头直径、钻孔进尺、钻头长度、地质情况、泥浆情况等信息。

表3是钻孔桩钢筋工程检验表，记录了主筋直径、主筋间距、箍筋间距、骨架长度、骨架外径、焊接、保护层厚度、质检员检验意见等信息。

表4是水下混凝土施工记录表，记录了施工日期、工程名称、部位、编号、构件编号、主筋根数、施工单位、初检负责人、复检负责人、终检负责人、检验日期等信息。

这些表格详细记录了钻孔灌注桩施工过程中的关键信息，有助于施工单位和监理单位对施工质量进行监控和评估。

工程名称：XXX土石方开挖及基坑支护工程桩号：天气温度孔底标高：导管离开孔底的高度（单位：米）XXX节数：砼浇注时间：从年月日时分至月日时分砼标号：编号导管管长（单位：米）孔内管长（单位：米）埋管深度（单位：米）砼面高度测量时间拆管砼斗数或砼量（单位：米）节数备注施工单位：以上是一份工程记录表格，记录了XXX土石方开挖及基坑支护工程的相关信息。

在格式上，我们将表格重新排版，使得每一列都能清晰地表达其含义。

同时，我们删除了一些明显有问题的段落，以保证文章的整洁和准确。

在内容上，我们对原文进行了小幅度的改写，使得表格中的信息更加明确和易于理解。

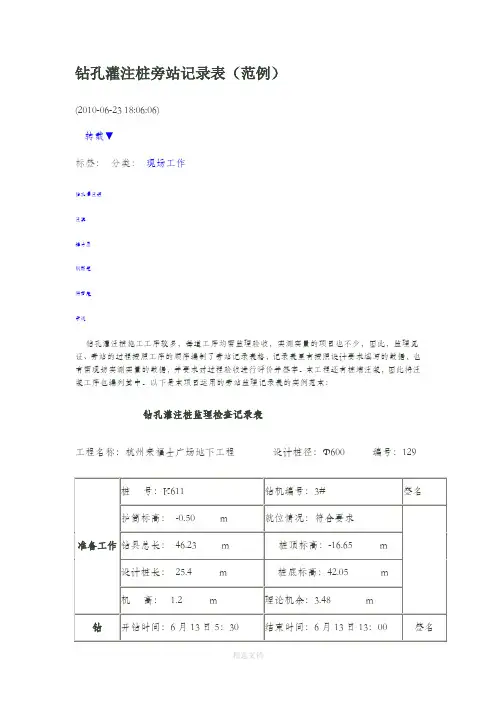

钻孔灌注桩旁站记录表（范例）
(2010-06-23 18:06:06)
转载▼
标签：
钻孔灌注桩
注浆
持力层
钢筋笼
坍落度
杂谈
分类：现场工作
钻孔灌注桩施工工序较多，每道工序均需监理验收，实测实量的项目也不少，因此，监理见证、旁站的过程按照工序的顺序编制了旁站记录表格，记录表里有按照设计要求填写的数据，也有需现场实测实量的数据，并要求对过程验收进行评价并签字。

本工程还有桩端注浆，因此将注浆工序也编列其中。

以下是本项目运用的旁站监理记录表的实例范本：
钻孔灌注桩监理检查记录表
工程名称：杭州来福士广场地下工程设计桩径：Φ600编号：129
准备工作桩号：K611钻机编号：3#签名护筒标高：-0.50 m就位情况：符合要求
钻具总长：46.23 m桩顶标高：-16.65 m
设计桩长：25.4 m桩底标高：42.05 m
机高： 1.2 m理论机余：3.48 m
钻开钻时间：6月13日5：30结束时间：6月13日13：00签名。

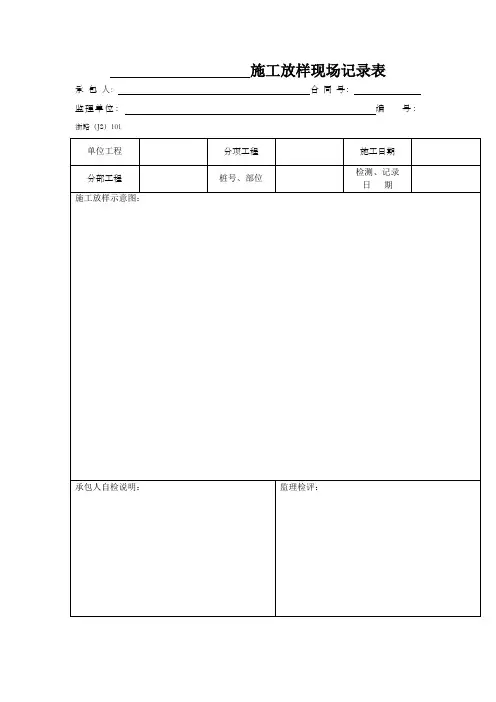

施工放样现场记录表
承包人：合同号：
监理单位：编号：浙路（JS）101
浙江省交通厅工程质量监督站监制
桩基础回旋钻孔原始记录（一）
承包人：监理单位：合同号：
质检员：施工负责人：施工员：现场监理：
浙江省交通厅工程质量监督站
桩基础回旋钻孔原始记录（二）
承包人：监理单位：合同号：
质检员：施工负责人：施工员：现场监理：
浙江省交通厅工程质量监督站监制
钻（挖）孔桩终孔后灌注前检查记录
承包人：合同号：
注：一座桥（或结构物）桩基完工后，需用JS612表对桩基进行汇总。

浙江省交通厅工程质量监督站监制
桩基钢筋笼施工原始记录
承包人：合同号：
浙江省交通厅工程质量监督站监制
水泥砼（砂浆）浇筑申请单
承包人：合同号：
浙江省交通厅工程质量监督站监制
结构物水泥（砂浆）配料通知单承包人：合同号：
号钻空灌注桩水下砼灌注原始记录
承包单位：监理单位：合同号：浙路（JS）610
质检员：施工负责人：施工员：现场监理：
浙江省交通厅工程质量监督站监制
凿桩检查记录
承包人：合同号：
注：除一类桩外，经检测桩质量有少量缺点而不阻碍利用者，须经设计代表认可。

浙江省交通厅工程质量监督站监制。

施工放样现场记录表
承包人：合同号：
监理单位：编号：浙路（JS）101
桩基础回旋钻孔原始记录（一）
承包人：监理单位：合同号：
质检员：施工负责人：施工员：现场监理：
浙江省交通厅工程质量监督站
桩基础回旋钻孔原始记录（二）
承包人：监理单位：合同号：
质检员：施工负责人：施工员：现场监理：
浙江省交通厅工程质量监督站监制
钻（挖）孔桩终孔后灌注前检查记录
承包人：合同号：
注：一座桥（或结构物）桩基完工后，需用JS612表对桩基进行汇总。

浙江省交通厅工程质量监督站监制
桩基钢筋笼施工原始记录
承包人：合同号：
浙江省交通厅工程质量监督站监制
水泥砼（砂浆）浇筑申请单
承包人：合同号：
浙江省交通厅工程质量监督站监制
结构物水泥（砂浆）配料通知单
承包人：合同号：
浙江省交通厅工程质量监督站监制
号钻空灌注桩水下砼灌注原始记录
承包单位：监理单位：合同号：浙路（JS）610
质检员：施工负责人：施工员：现场监理：
浙江省交通厅工程质量监督站监制
凿桩检查记录
承包人：合同号：
注：除一类桩外，经检测桩质量有少量缺陷而不影响使用者，须经设计代表认可。

浙江省交通厅工程质量监督站监制。

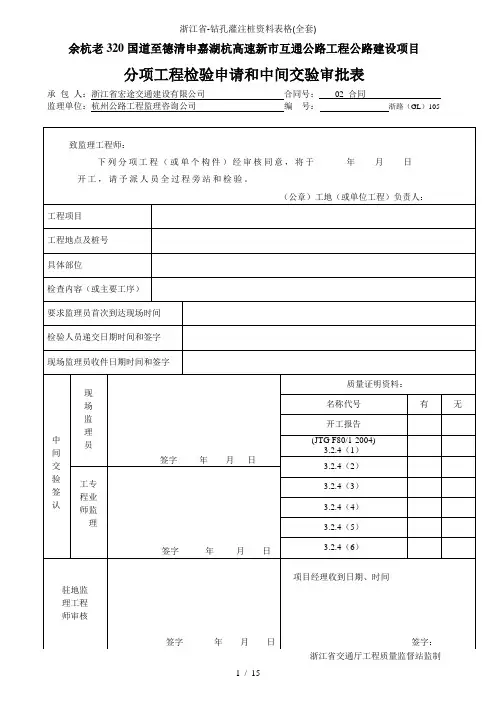

分项工程检验申请和中间交验审批表承包人：浙江省宏途交通建设有限公司合同号：02 合同监理单位：杭州公路工程监理咨询公司编号：浙路（GL）105施工放样现场记录表承包人：浙江省宏途交通建设有限公司合同号：02 合同监理单位：杭州公路工程监理咨询公司编号：浙路（JS）101基础（钻孔灌注桩）工程现场质量检验报告单（二）承包人：浙江省宏途交通建设有限公司合同号： 02合同注：1、本表签字人员一般应指单位工程的相关人员（检验负责人除外）浙江省交通厅工程质量监督站监制余杭老320国道至德清申嘉湖杭高速新市互通公路工程公路建设项目钢筋和预应力筋加工、安装及张拉工程现场质量检验报告单（一）（钢筋安装）承包人：浙江宏途交通建设有限公司合同号：02合同浙江省交通厅工程质量监督站监制余杭老320国道至德清申嘉湖杭高速新市互通公路工程公路建设项目桩基础回旋钻孔原始记录（一）承包人：浙江省宏途交通建设有限公司监理单位：杭州公路工程监理咨询公司合同号：02合同质检员：施工负责人：施工员：现场监理：浙江省交通厅工程质量监督站7 / 15桩基础回旋钻孔原始记录（二）承包人：浙江省宏途交通建设有限公司监理单位：杭州公路工程监理咨询公司合同号：02合同质检员：施工负责人：施工员：现场监理：浙江省交通厅工程质量监督站监制8 / 15钻（挖）孔桩终孔后灌注前检查记录承包人：浙江宏途交通建设有限公司合同号：02合同注：一座桥（或结构物）桩基完工后，需用JS612表对桩基进行汇总。

浙江省交通厅工程质量监督站监制桩基钢筋笼施工原始记录承包人：浙江省宏途交通建设有限公司合同号：02合同浙江省交通厅工程质量监督站监制余杭老320国道至德清申嘉湖杭高速新市互通公路工程公路建设项目水泥砼（砂浆）浇筑申请单承包人：浙江省宏途交通建设有限公司合同号：02合同浙江省交通厅工程质量监督站监制余杭老320国道至德清申嘉湖杭高速新市互通公路工程公路建设项目结构物水泥（砂浆）配料通知单承包人：浙江省宏途交通建设有限公司合同号：02合同浙江省-钻孔灌注桩资料表格(全套)余杭老320国道至德清申嘉湖杭高速新市互通公路工程公路建设项目水下砼灌注原始记录承包单位：浙江省宏途交通建设有限公司监理单位：杭州公路工程监理咨询公司合同号：02合同浙路（JS）610质检员：施工负责人：施工员：现场监理：浙江省交通厅工程质量监督站监制14 / 15浙江省-钻孔灌注桩资料表格(全套)余杭老320国道至德清申嘉湖杭高速新市互通公路工程公路建设项目凿桩检查记录承包人：浙江宏途交通建设有限公司合同号：02合同监理单位：杭州公路工程监理咨询公司编号：浙路（JS）注：除一类桩外，经检测桩质量有少量缺陷而不影响使用者，须经设计代表认可。

钻孔灌注桩施工记录表全套资料(全套标准方案，可以直接使用，可编辑优秀版资料，欢迎下载）钻孔灌注桩施工记录表桩桩位桩号钻机号砼等级径主要天气工作时间工序钻月日时分至月日时分护筒孔原始地面首次月日时分至月日时分设计桩顶标高清孔下钢月日时分至月日时分筋笼下导管月日时分至月日时分二次月日时分至月日时分清孔 L =浇灌ΔL月日时分至月日时分砼取持力层面合格渣样时间：月日时分三持力层面判定深度: 米，签名：分L= ΔL= 之一H = ΔH 终孔判定深度: 米, 签名: 钻头= H= 计终孔取渣样时间: 月日时分算有终孔深度：米，签名: 效桩长无沉渣面深（一次清孔): 米，签名：二次清孔渣面深:管外米h 管内米签名： H—孔深; 桩顶至地面深度：米H′—持力层面深；砼配合比: ΔH′-进入持力层深；L-桩长; 初灌方量：ΔL—桩顶至地面深； 3砼浇灌车数: 灌入体积(m): ΔL′—加灌高度; 3砼理论体积（m）：充盈系数：L′—有效桩长;h-钻头高；签名:注:本表适用于支承于基岩或砂砾石层的端承桩施工记录。

钻孔灌注桩施工记录表工程名称编号桩顶设计标高(m）桩机地面砼等级型号标高（m) 桩底设计标高（m）施工日期桩号桩径（mm）开孔时间进入桩端持力层面时间终孔时间钢筋笼验收时间 (吊装结束时间)钢筋笼长（m) 导管安装结束时间清孔结束时间泥浆比重沉渣厚度(cm) 砼浇筑开始时间砼坍落度（cm) 砼浇筑结束时间实际桩长(m) (有效桩长+超灌高度）3砼实际浇灌量（m）3砼理论浇灌量（m）砼充盈系数砼试块封样编号记录人注：1、本表适用于支承于基岩或砂砾石层的端承桩施工记录.2、每根桩施工期间，施工单位均须书面申报开钻申请，钢筋隐检报验及混凝土浇筑申请.钻孔灌注桩桩机参数登记表工程项目钻机型号钻机编号长度尺寸钻杆编号标定日期调换尺寸调换标定日期记录人（mm)主杆 1号 2号 3号 4号 5号 6号 7号 8号 9号 10号 11号 12号 13号14号 15号D= d= 11D d 11D= d= 22H h 11D= d= 33H= h= 11 d2 H h D222H= h= 22h H 33d 3D 3H= h= 33备注：注:每台桩机一张表。

钻孔灌注桩施工记录汇总表钻孔灌注桩施工记录汇总表表D2-3-3工程名称：序号施工日期钻桩号机号施工单位监理单位孔底标高(mm) 笼顶吊筋长度(m) 沉渣标高(m) 混凝土方量(m2) 理论充盈系数实际充盈系数后注浆水泥用量(T/桩) 备注设计桩项桩深(m) 桩长(m) 空孔(m) 桩径标高(mm) 设计实际设计实际设计实际检查结果施工单位监理单位验收结果验收结论施工员质检员技术负责人监理工程师钻孔灌注桩施工记录表格表D2-3-3工程名称：序号施工日期钻桩号机号施工单位监理单位孔底标高(mm) 笼顶吊筋长度(m) 沉渣标高(m) 混凝土方量(m2) 理论充盈系数实际充盈系数后注浆水泥用量(T/桩) 备注设计桩项桩深(m) 桩长(m) 空孔(m) 桩径标高(mm) 设计实际设计实际设计实际检查结果施工单位监理单位验收结果验收结论施工员质检员技术负责人监理工程师人工挖孔桩隐蔽工程记录表表D2-3-4工程名称：序号桩号桩径d(m) 护壁情况施工单位监理单位持力层深度(m) 扩底尺寸(mm) 垂直度扩高(h) 土层深度(mm) 扩径(d)(mm) 成孔深度(m) 矢高(m) 钢筋笼长度(m) 规格砼桩长L(m) 混凝土浇灌强度等级时间隐蔽内容及施工质量情况说明和附图施工单位检查结果监理单位验收结果验收结论：检查结果施工员质检员技术负责人监理工程师人工挖孔桩隐蔽工程记录表表D2-3-4工程名称：序号桩号桩径d(m) 护壁情况施工单位监理单位持力层深度(m) 扩底尺寸(mm) 垂直度扩高(h) 土层深度(mm) 扩径(d)(mm) 成孔深度(m) 矢高(m) 钢筋笼长度(m) 规格砼桩长L(m) 混凝土浇灌强度等级时间隐蔽内容及施工质量情况说明和附图施工单位检查结果监理单位验收结果验收结论：检查结果施工员质检员技术负责人监理工程师振动（锤击）沉管灌注桩施工记录表表D2-3-5工程名称：序号桩号设计桩长(m) 桩机型号施工日期设计桩径桩锤重量沉管深度(m) 灌注起讫时间施工单位钢筋笼长场地标高技管起讫时间桩身砼强度设计标高监理单位桩尖砼强度桩坍落度砼灌注量(m3) 砼充盈系数最后两个两分钟贯入度(cm) 技管起讫振动沉管时间(最后2阵+击贯入度) 时间(沉管锤击数量) 备注验收结论：检查结果施工员质检员技术负责人监理工程师振动（锤击）沉管灌注桩施工记录表表D2-3-5工程名称：序号桩号设计桩长(m) 桩机型号施工日期设计桩径桩锤重量沉管深度(m) 灌注起讫时间施工单位钢筋笼长场地标高技管起讫时间桩身砼强度设计标高监理单位桩尖砼强度桩坍落度砼灌注量(m3) 砼充盈系数最后两个两分钟贯入度(cm) 技管起讫振动沉管时间(最后2阵+击贯入度) 时间(沉管锤击数量) 备注验收结论：检查结果施工员质检员技术负责人监理工程师夯扩桩施工记录表表D2-3-6工程名称：序号室内桩号施工桩号入土深度(m) 锤击总数(击) 最后十击贯入度(cm) 最后十击平均落距(m) 第一次夯扩/第三次夯扩第二次夯扩/第四次夯扩成桩充盈时间(m) 记录员备注投料拔管沉管锤击投料拔管沉管锤击系数(m)(m)(m)(击)(m)(m)(m)(击)(h) 监理单位验收结果验收结论：检查结果施工员质检员技术负责人监理工程师夯扩桩施工记录表表D2-3-6工程名称：序号室内桩号施工桩号入土深度(m) 锤击总数(击) 最后十击贯入度(cm) 最后十击平均落距(m) 第一次夯扩/第三次夯扩第二次夯扩/第四次夯扩成桩充盈时间(m) 记录员备注投料拔管沉管锤击投料拔管沉管锤击系数(m)(m)(m)(击)(m)(m)(m)(击)(h) 监理单位验收结果验收结论：检查结果施工员质检员技术负责人监理工程师。

钻孔灌注桩原始记录表钻孔灌注桩是土木工程中常用的基础结构形式，具有施工方便、承载力高、节省材料等优点。

在施工过程中，为了确保工程质量，需要对施工过程进行详细的记录。

本文将介绍钻孔灌注桩原始记录表的内容及填写方法。

一、工程概况在记录表的顶部，需要填写工程名称、工程地点、施工单位、监理单位等信息。

这些信息有助于了解工程的基本情况，为后续的施工和验收提供参考。

二、施工准备在施工准备阶段，需要记录的内容包括：1、施工图纸和技术交底：记录图纸名称、设计单位、图纸编号等信息。

同时，需要记录技术交底的内容和时间。

2、施工方案：记录施工方案的内容，包括施工流程、施工工艺、安全措施等。

3、施工设备和材料：记录施工所使用的设备和材料信息，包括种类、型号、数量等。

4、现场布置：记录现场布置情况，包括施工区域、材料堆放区域、人员住宿区域等。

三、施工过程记录在施工过程中，需要记录的内容包括：1、桩位放样：记录桩位的放样数据，包括坐标、高程等信息。

2、钻孔记录：记录钻孔的深度、孔径、地质情况等信息。

同时，需要记录钻孔过程中遇到的问题和解决方法。

3、钢筋笼制作和安装：记录钢筋笼的制作和安装过程，包括钢筋规格、数量、焊接情况等。

4、混凝土灌注：记录混凝土的灌注过程，包括混凝土种类、配合比、灌注量等。

同时，需要记录混凝土试块的留置情况。

5、施工问题及处理措施：记录施工过程中遇到的问题和处理措施，如塌孔、断桩等情况的处理方法。

四、质量检测记录在施工过程中或施工完成后，需要对工程质量进行检测。

质量检测记录应包括以下内容：1、桩身完整性检测：采用超声波检测等方法对桩身完整性进行检测，记录检测结果。

2、承载力检测：对桩的承载力进行检测，记录检测结果及对应的设计承载力。

3、沉降观测：对桩基础的沉降进行观测，记录观测结果。

4、混凝土强度检测：对桩基础混凝土的强度进行检测，记录检测结果及对应的设计强度。

5、其他质量检测数据：如桩位偏差、钢筋间距等数据的检测结果。
