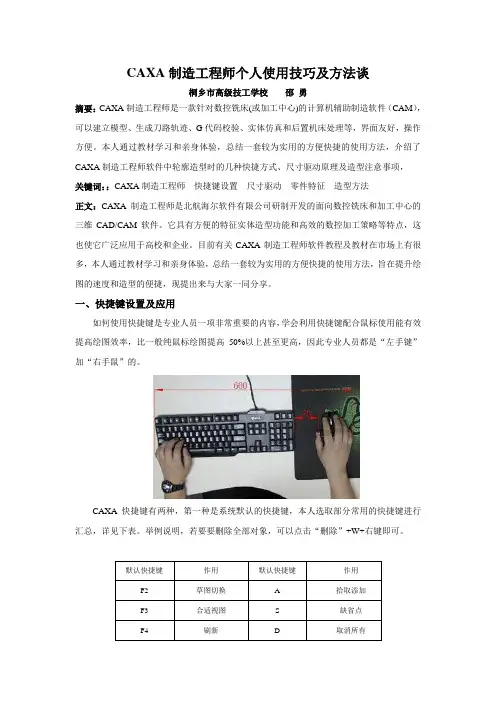

CAXA制造工程师个人使用技巧及方法谈
桐乡市高级技工学校邵勇
摘要：CAXA制造工程师是一款针对数控铣床(或加工中心)的计算机辅助制造软件（CAM），可以建立模型、生成刀路轨迹、G代码校验、实体仿真和后置机床处理等，界面友好，操作方便。
本人通过教材学习和亲身体验，总结一套较为实用的方便快捷的使用方法，介绍了CAXA制造工程师软件中轮廓造型时的几种快捷方式、尺寸驱动原理及造型注意事项，
关键词：：CAXA制造工程师快捷键设置尺寸驱动零件特征造型方法
正文：CAXA制造工程师是北航海尔软件有限公司研制开发的面向数控铣床和加工中心的三维CAD/CAM软件。
它具有方便的特征实体造型功能和高效的数控加工策略等特点，这也使它广泛应用于高校和企业。
目前有关CAXA制造工程师软件教程及教材在市场上有很多，本人通过教材学习和亲身体验，总结一套较为实用的方便快捷的使用方法，旨在提升绘图的速度和造型的便捷，现提出来与大家一同分享。
一、快捷键设置及应用
如何使用快捷键是专业人员一项非常重要的内容，学会利用快捷键配合鼠标使用能有效提高绘图效率，比一般纯鼠标绘图提高50%以上甚至更高，因此专业人员都是“左手键”加“右手鼠”的。
CAXA快捷键有两种，第一种是系统默认的快捷键，本人选取部分常用的快捷键进行汇总，详见下表。
举例说明，若要要删除全部对象，可以点击“删除”+W+右键即可。
默认快捷键作用默认快捷键作用
F2 草图切换 A 拾取添加
F3 合适视图S 缺省点
F4 刷新 D 取消所有
F5 切换至XY工作平面
（俯视图）W 拾取全部R 拾取取消
F6 切换至YZ工作平面
（左视图）E 捕捉端点C 捕捉圆心
F7 切换至XZ工作平面
（主视图）T 捕捉切点S 捕捉缺省点
F8 轴测图Ctrl+C 复制
F9 切换工作平面Ctrl+V 粘贴
按住滚轮任意旋转Space 在特定情况下可以
弹出快键菜单
Shift+按住滚轮任意拖动
滚动滚轮任意缩放鼠标右键确认或重复上一步
按两下滚轮相当于F3
第二种是由用户自定义的快捷键。
点击菜单选项“设置——自定义——键盘”，选择要指定的命令功能，然后在“按下新加速键”中输入你想要设定的快捷键，如果已经被其他命令功能所指定，则在下方显示“已经分配给**”，**表示已指定的命令，如果不冲突，点击“指定”即可。
在用户自定义快捷键的时候，应避免与系统默认快捷键键冲突，然后根据个人左手习惯和喜好来设定，例如可以设定“F”为拉伸增料，“V”为拉伸除料，“X”为旋转增料，“Z”为旋转除料，这样基本体造型指令都能够用一只手控制。
除此以外，使用右手鼠标快捷选取功能需注意的是，从左往右框选为绝对选取，即只能选中完全被框住的对象，若对象有部分元素在选定框外则为不选取该对象，从右往左框选为非绝对选取，即只要框线粘到的元素就会全被选中，即使对象部分元素在选定框外也会被选取。
二、尺寸驱动分析及注意事项
在尺寸驱动方面，CAXA软件与其他同类CAD/CAM软件一样，是依靠尺寸来分析元素间的关系。
例如，存在一条斜线，标注了水平尺寸，则当其他尺寸被驱动时，该直线的斜率及垂直距离可能会发生相关的改变，但是，该直线的水平距离将保持为标注值。
同样的道理，如果驱动该水平尺寸，则该直线的水平长度将发生改变，改变为与驱动后的尺寸值一致。
因而，为了使驱动的结果与自己的设想一致，有必要在选择驱动对象之前作必要的尺寸标注，对该动的和不该动的关系作个必要的定义。
一般说来，某实体如果没有必要的尺寸标注，系统将会根据“连接”、“正交”、“相切”等一般的默认准则判断实体之间的约束关系。
由于任一尺寸表示的均是两个（或两个以上）图形对象之间的相关约束关系，如果驱动该尺寸，必然存在着一端固定，另一端移动的问题，系统将根据被驱动尺寸与基准点的位置关系来判断哪一端该固定，从而驱动另一端。
个人建议，如需要固定基准点可以在Ｘ、Ｙ方向新建尺寸来约束住它。
尺寸驱动的使用步骤如下：单击“造型——尺寸——尺寸驱动”或点击按钮。
根据系
统提示拾取要驱动的尺寸，然后输入新的尺寸值，则该对象被驱动，在不退出该状态的情况下，可以连续驱动多个尺寸。
三、常用零件特征的通用造型方法介绍
1、键槽画法在车加工类零件中建议做一基准面，然后做草图，用拉伸除料的方法可以画出。
在铣加工类零件中，键槽往往在某一平面内，建议做“线性阵列”或“环形阵列”较为快键。
2、在画筋板时，如用封闭的草图曲线生成筋板，则总是提示：“在‘筋板’的特征生成中，不允许草图中含有闭轮廓曲线”，所以生成筋板的草图应是不封闭的。
如画成封闭的轮廓，则只能用拉伸增料的方式得到筋板，而不能直接用筋板功能生成。
3、孔的画法通常是在草图中画圆，然后进行拉伸除料形成的，也可以用“打孔”命令完成。
后者不用画草图而直接在实体上找定位点，相对比较简便。
4、画圆有3种方式，但是一般基准圆（或圆心坐标与基准有尺寸联系的）采用“圆心+半径”方法，其圆心坐标可以采用直接输入坐标，较为方便。
第二种应用较为广泛的是“两点+半径”，两点是指圆上任意的两个点，可以是端点也可以是切点（点的类型可以通过空格键来设置），例如“端点+端点”可以画与之相交的圆弧，“端点+切点”可以画通过一点的大圆弧，“切点+切点”相当于“圆弧过渡”指令。
5、“线性阵列”命令须指定第一方向，再点击“第二方向”后指定第二方向。
注意在选择第二方向时，要点中“第二方向”对话框后再选定边或轴的方向才有效。
6、画中心辅助线可以用“直线”命令中“水平+铅垂”方法。
这种方法在开始作图时经常用到。
7、圆柱齿轮画法：先根据基圆展开图画出空间基圆曲线，用样条曲线拟合，然后用偏移指令画出厚度，然后用“曲线+曲线”画出直纹面，最后用直纹面裁剪实体。
如下图齿轮造型就是用到上述方法。
四、小结
本文主要介绍了CAXA制造工程师软件中轮廓造型时的几种快捷方式、尺寸驱动原理及造型注意事项，若牢记心中并熟练运用，定会起到事半功倍的效果。
参考文献：
1、《CAXA制造工程师基础教程》出版社: 清华大学出版社; 第1版(2008年10月1日)
2、《CAXA制造工程师XP快速入门教程》，百度文库
3、《CAXA制造工程师应用中的几个疑点探析》，陈志向。
