聚酯.环氧粉末涂料工艺

\粉末涂料的制备和配方技术1 粉末涂料的定义、组成和分类1.1 涂料的定义能涂敷于底材表面并形成坚韧连续涂膜的液体或固体高分子材料（摘自于中国大百科全书-化工卷）称为涂料。

粉末涂料顾名思义就是固体粉末状的涂料，或叫粉体涂料。

由于其性能及加工过程与塑料相似，又称之为塑粉（塑料粉末）。

1.2 粉末涂料的组成—成膜物质：树脂，它是涂料成膜的基础，又叫基料。

树脂是粘结颜填料形成坚韧连续膜的主要组分。

—颜料：赋予粉末涂料遮盖性和颜色。

—填料：在一定情况下增加粉末涂料涂膜的耐久性和耐磨性，降低涂膜的收缩率和降低成本。

—助剂：用以增加粉末涂料的成膜性，改善或消除涂膜的缺陷，或使涂膜形成纹理。

—功能组分：赋予涂膜某种特殊功能，如导电、伪装、阻燃等等。

1.3 粉末涂料的分类粉末涂料的品种很多，性能和用途各不相同。

粉末涂料可以按照成膜物质、涂装方法、涂料功能和涂膜外观进行分类。

粉末涂料按主要成膜物的性质分为热塑性粉末涂料和热固性粉末涂料两大类。

粉末涂料按涂装方法和存在的状态可以分为静电粉末喷涂粉末涂料、流化床浸涂粉末涂料、电泳粉末涂料、紫外光固化粉末涂料和水分散粉末涂料等。

粉末涂料按其特殊功能和用途可以分为装饰型粉末涂料、防腐粉末涂料、耐候性粉末涂料、绝缘粉末涂料、抗菌粉末涂料和耐高温粉末涂料等。

粉末涂料按涂膜外观可以分为高光粉末涂料、有光粉末涂料、半光粉末涂料、亚光粉末涂料、无光粉末涂料、皱纹粉末涂料、砂纹粉末涂料、锤纹粉末涂料、绵绵纹粉末涂料、金属粉末涂料和镀镍效果粉末涂料等。

成膜物为热塑性树脂粉末涂料是热塑性粉末涂料，成膜物为热固性树脂的粉末涂料是热固性粉末涂料。

首先开发的是热塑性粉末涂料，热固性粉末涂料由于其涂膜具有各种优异的物理、化学性能及外观装饰性等优点，从而迅速占据市场成为粉末涂料的主流品种。

粉末涂料的生产厂家一般还是以成膜物的种类分类，以方便产品的命名和管理。

1.3.1热塑性树脂和热固性树脂的意义和特性：1.3.2热固性粉末涂料和热塑性粉末涂料的性能特性比较：见下表1-12.热塑性粉末涂料简介热塑性粉末涂料是由热塑性树脂、颜料、填料、增塑剂等经过熔融混合、粉碎、过筛分级得到的。

粉末静电喷涂工艺流程的工序1.表面预处理。

主要是脱脂、除锈，其方法与涂液态漆的预处理相同。

2.刮腻子。

根据工件缺陷程度涂刮导电腻子，干燥后用砂纸磨平滑，即可进行下道工序。

3.保护（也称蔽覆）。

工件上若某些部位不要求有涂层，在预热前可采用保护胶等掩盖起来，以避免喷上涂料。

4.预热。

一般可不需预热。

如果要求涂层较厚，可将工件预热至180～20℃，这样可以增加涂层厚度。

5.喷涂。

在高压静电场下，将喷粉枪接负极，工件接地（正极）构成回路，粉末借助压缩空气由喷枪喷出即带有负电荷，按异性相吸原理喷涂到工件上固化。

6.喷涂后的工件，送入180～200℃的烘房内加热，使粉末固化。

7.清理。

涂层固化后，取下保护物，修平毛刺。

8.检验。

检查工件涂层，凡有漏喷、碰伤、针气泡等缺陷的，都应返工重喷.9.缺陷处理。

对被检出的有漏喷、针孔、碰伤、气泡等缺陷的工件，进行返修或重喷。

一、原理：工作时静电喷涂的喷枪或喷、喷杯部分接负极，工件接正极并接地，在高压静电发生器的高电压作用下，喷枪（或喷盘、喷杯）的端部与工件之间就形成一个静电场。

涂料微粒所受到的电场力与静电场的电压主和涂料微粒的带电量成正比，而与喷枪和工件间的距离成反比，当电压足够高时，喷枪端部附近区域形成空气电离区，空气激烈地离子化和发热，使喷枪端部锐边或极针周围形成一个暗红色的晕圈，在黑暗中能明显看见，这时空气产生强烈的电晕放电。

涂料中的成膜物即树脂和颜料等大多数是由高分子有机化合物组成，多成为导电的电介质，溶剂形涂料除成膜物外还有有机溶剂、助溶剂、固化剂、静电稀释剂、及其他各类添加剂等物质。

这类溶剂性物质除了苯、二甲苯、溶剂汽油等，大多是极性物质，电阻率较低，有一定的导电能力，它们能提高涂料的带电性能。

电介质的分子结构可分为极性分子和非极性分子二种。

极性分子组成的电介质在受外加电场作用时，显示出电性；非极性分子组成的电介质在外加电场作用下，显示电极性，从而对外来的导性电荷产生亲合力，使电介质在外加电场中其外表面能局部带电。

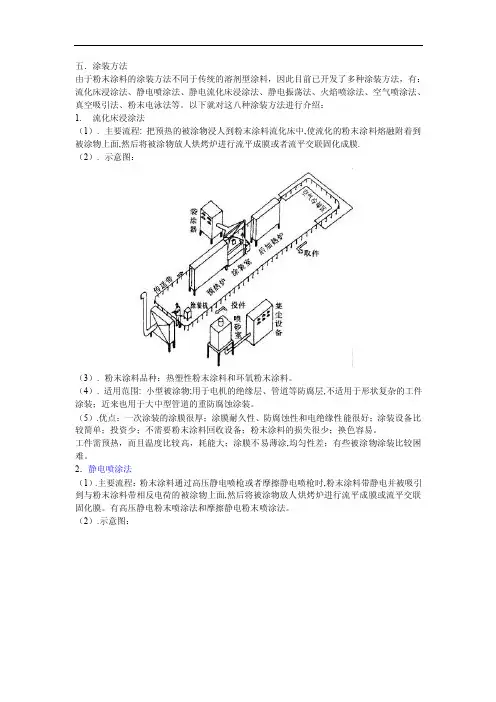

五．涂装方法由于粉末涂料的涂装方法不同于传统的溶剂型涂料，因此目前已开发了多种涂装方法，有：流化床浸涂法、静电喷涂法、静电流化床浸涂法、静电振荡法、火焰喷涂法、空气喷涂法、真空吸引法、粉末电泳法等。

以下就对这八种涂装方法进行介绍：1.流化床浸涂法（1）. 主要流程: 把预热的被涂物浸人到粉末涂料流化床中,使流化的粉末涂料熔融附着到被涂物上面,然后将被涂物放人烘烤炉进行流平成膜或者流平交联固化成膜.（2）. 示意图：（3）. 粉末涂料品种：热塑性粉末涂料和环氧粉末涂料。

（4）. 适用范围: 小型被涂物;用于电机的绝缘层、管道等防腐层,不适用于形状复杂的工件涂装；近来也用于大中型管道的重防腐蚀涂装。

（5）.优点：一次涂装的涂膜很厚；涂膜耐久性、防腐蚀性和电绝缘性能很好；涂装设备比较简单；投资少；不需要粉末涂料回收设备；粉末涂料的损失很少；换色容易。

工件需预热，而且温度比较高，耗能大；涂膜不易薄涂,均匀性差；有些被涂物涂装比较困难。

2．静电喷涂法（1）.主要流程：粉末涂料通过高压静电喷枪或者摩擦静电喷枪时,粉末涂料带静电并被吸引到与粉末涂料带相反电荷的被涂物上面,然后将被涂物放人烘烤炉进行流平成膜或流平交联固化膜。

有高压静电粉末喷涂法和摩擦静电粉末喷涂法。

（2）.示意图：生产线：（3）. 粉末涂料品种：大多数粉末涂料；热固性粉末涂料；但摩擦静电喷涂法有选择性，有些树脂品种经改性后才能使用。

（4）. 适用范围:范围最广泛,用于装饰性、防腐性、绝缘性等涂装。

（5）.优点：涂膜厚薄均匀易控制；操作简便；容易实现自动化喷涂；对各种粉末涂料的适应性强；对被涂物的适应性强，大小工件均可；喷涂的粉末涂料可以回收再用。

（6）.缺点：回收设备投资大；更换涂料品种和颜色较麻烦。

3．静电流化床浸涂法(1).主要流程：结合流化床浸涂法和静电粉末喷涂法的涂装法；在流化床的多孔板下面安装许多电极,当电极上通高压直流电时,流化床中的空气就电离而带电荷。

环氧聚酯粉末涂料一、前言粉末涂料是一种无溶剂挥发物的全固体份涂料;在当今世界上发展较快;近年来,我国的涂料工业适应世界潮流正以较快的速度发展着;粉末涂料由于众所周知的诸如省资源,少污染,利用率高等特点,近年来已与水性涂料、高固体份涂料等共同成为了为世人所注目的涂料品种;被广泛用于金属制件涂装;从北美、西欧、日本粉末涂料的需要量来看,1974年约为4万5千吨,扩大到1985年的13万5千吨,即11年间约扩大了三倍;粉末涂料在整个工业涂料的比例中,以美国而论,1976年约占％,到1986年预计可上升到％;欧洲的发展是较快的,1977年为％、1987年将上升到％;聚酯和环氧聚酯粉末涂料在整个热固性粉末涂料的比例中,目前在几个重要的工业发展国家中占有相当的比重;欧洲、美国、日本的粉未涂料的树脂类别分配情况见表1、表2;表1 西德、意大利漆基种别分配表表2 美国、日本漆基种别分配表从整个热固性粉末涂料发展趋势看,由于环氧聚酯和聚脂粉末涂料具有比较全面的性能;它既比环氧粉末涂料有更好的装饰性、又比丙烯酸粉末涂料有更好的机械性能,同时由于在施工、价格等方面的优越性,环氧聚酯粉末涂料的发展尤快,预计在不久的将来,它将逐渐部分地取代其它粉末涂料而上升为主导地位;环氧粉末涂料的特点是附着力好,机械强度高、耐化学药品性和防腐蚀性优良,但此膜的光泽低,流平性与丰满度一般,烘烤时易泛黄故通常用作防腐与绝缘、不宜做高装饰性涂装;环氧聚酯粉末涂料光泽度高,流平好,漆膜丰满、烘烤过度不易泛黄,且无挥发性气体放出,在高压静电喷涂施工中,粉末附迥性好,故可涂装成各种色泽鲜艳的浅色涂膜,加之机械性好等特点,因此多用于高级装饰性粉末涂装;丙烯酸粉末涂料有十分优良的耐候性、漆膜光亮等特点,但由于机械性差、防蚀性不好、烘烤时发臭、价格昂贵等原因,虽在日本等国有在汽车壳体等制件上所使用,但应用面较窄,目前还未大量推广使用;二、影响环氧聚酯粉末涂料性能的各种因素1.环氧聚酯粉末涂料的固化机理装饰性环氧聚酯粉末涂料所采用的聚酯树脂含有羧基官能团;交联方式是由环氧树脂中的环氧基与聚酯树脂中的羧基相互反应形成一环加成物：E一般,失水甘油酯化合物与酸性聚酯的配合比例是：2OE…双官能环氧物的“环氧基当量数”;C…羧基聚酯的羧基当量数;按照这样设计,可以得到各种环氧改性聚酯涂料;2.树脂在研制粉末涂料用聚酯树脂这一特定品种的时候,就必须十分注意到树脂本身的各种性能将会对以后的粉末涂料产生怎么样的影响;有许多因素甚至可以说是共同的;比如树脂的组成、分子量的大小、支化度的多少,官能团的设定都会直接影响到所配制的粉末涂料和成膜后的各种性能,这些性能包括粉碎性、耐粘连性、涂膜外观、机械强度、耐化学药品性、耐候性、耐盐水、耐污染以及硬度等等;通过我们的工作发现,一般当树脂软化点高于120℃环球法时,涂膜流平性显着变差,同时增加了粉碎成末的困难;当软化点低于95℃时,粉末易结块,这也是需要避免的;树脂组成中双官能团的组份增加或支化度减低,也导至了涂膜的耐水性,机械强度的降低,显然这是由于交联密度降低的结果;3.促进剂一般当环氧树脂与羧基聚酯进行交联反应时,如果适当地加入促进剂,往往就会成功地引导两者的充分反应;环氧树脂与羧基聚酯的反应,可以看成是有机酸的酯化反应;若以叔胺用作促剂催化为例来说明咪唑对其的促进作用是十分典型的;4.流平剂流平剂在粉末涂料成膜过程中起着比较重要的作用;但是,人们至今对它的作用机理并不能作出完全满意的解释;我们的工作表明,流平剂添加的多少将对涂膜的平整度以及光泽等产生较大的影响;一般,最适宜的加入量在～2％之间;小于％则涂膜会形成较多较大的缩孔或流平不齐;多于2％则涂膜光泽度降低并使其它的性能变坏;我们最常采用的是聚丙烯酸酯流平剂;5.颜填料在制造装饰用粉末涂料工作,我们发现环氧聚酯体系对颜料有较好的润湿性;因此涂料的颜基比可以比纯环氧粉末涂料增多;譬如,环氧的颜基比一般为25-43％,而环氧聚酯可以提高到43％以上;其明显的标志是用涂膜的光泽度与流平性来衡量,我们在具体工作中发现,环氧聚酯的颜基比小于43％时,涂膜光泽度仍在85％以上;颜料与填料的配比多少对涂膜光泽度以及白度影响较大,若以钛白粉与碳酸钙粉两者相加为100％的比例为例,可列以下表：三、粉末涂料的生产配方及生产工艺1.生产配方各种浅色重量百分数％环氧树脂E-12 20-40聚酯树脂F-1 20-50固化剂 2-10促进剂流平剂颜填料 20-50/100％2.制粉工艺流程树脂、固化剂等粗粉碎后拌料均匀,经过熔融挤出、粉碎过筛、包装入库;其工艺流程如下；四、粉末涂料及涂膜性能1.粉末涂料性能2.粉末涂料涂膜指标。

第51卷第3期2021年3月涂料工业PAINT&COATINGS INDUSTRYVol.51 No.3M ar.2021中密度板(MDF)用聚酯/环氧粉末涂料的制备与应用王慧丽'，袁辉强、董亿政'，许伟坤V范萍2(1.浙江中法新材料有限公司，杭州310006;2.浙江工业大学材料科学与工程学院，杭州310 014)摘要：为了开发应用于中密度纤维板(MDF)的粉末涂料，合成了适用于低温固化粉末涂料的聚酯树脂，并将其应用于低温固化的聚酯/环氧粉末涂料中，同时研究了不同厂家环氧树脂以及促进剂用量对低温固化粉末涂料的影响。

研究结果表明：用不同环氧树脂制备低温固化粉末涂料时不仅影响耐冲击性还影响表面光泽，同时添加促进剂能有效降低固化温度，但也会降低表面光泽。

关键词:低温固化;粉末涂料；中密度板(MDF)中图分类号:T Q637. 82 文献标识码：A文章编号=0253-4312(2021 )03-0061-06d o i：10. 12020/j.i s s n. 0253-4312. 2021.3. 61Preparation and Application of Polyester/Epoxy Powder Coatingsfor Medium-Density Fiberboard(MDF)Wang Huili1，Yuan Huiqiang1，Dong Yizheng1，Xu Weikun2,Fan Ping2(1. N e w S i n o-F r e n c h P o ly m e r M a te r ia ls C o., L td., H a n g z h o u310006, C h i n a;2.Z h e jia n g U n iv e rs ity o fT e c h n o lo g y, C o lle g e o f M a te r ia ls S c ie n c e a n d E n g in e e r i n g, H a n g z h o u310014, C h i n a)A b stract：In order to develop powder coatings for medium density fiberboard(MDF) ,a polyester resin for low temperature curing powder coatings were synthesized and used in low temperature curing polyester/epoxy powder coatings.Then,the effects of epoxy resins from different manufacturers and the amount of accelerator on low temperature curing powder coatings were studied.The results showed that the different epoxy resins not only affect the impact resistance,but also the surface gloss.At the same time,incorporation of accelerators could effectively reduce the curing temperature,but also would reduce the surface gloss.Key w ords：low temperature curing;powder coatings;medium-density fiberboard近年来，由于粉末涂料具有接近零挥发性有机化合物排放的优点，以及国家绿色环保可持续发展的需要，整个粉末涂料、涂装行业都在快速发展，粉 末涂料的种类也日益丰富。

环氧-聚酯型粉末
环氧-聚酯型粉末是一种常见的粉末涂料，通常用于金属表面的防腐、防锈和装饰。

它由环氧树脂和聚酯树脂等主要组分构成，经过混合、制备成粉末状，并在金属表面喷涂后，经过烘烤固化形成涂层。

环氧-聚酯型粉末具有以下特点和优点：
1.良好的防腐性能：由于环氧树脂和聚酯树脂具有优异的耐化学腐蚀性能，环氧-聚酯型粉末涂料具有良好的防腐、防锈性能，能够有效保护金属表面免受腐蚀侵蚀。

2.良好的耐候性：环氧-聚酯型粉末涂料经过固化后，形成的涂层具有较好的耐候性，能够长时间保持色泽和光泽，不易褪色、变黄或老化。

3.良好的机械性能：环氧-聚酯型粉末涂料涂层具有较高的硬度、耐磨性和耐刮擦性，能够有效保护金属表面不受外力损伤。

4.多样的颜色和效果：环氧-聚酯型粉末涂料可以通过添加不同颜色的颜料或添加剂来制备不同颜色和效果的涂料，能够满足不同装饰和美观要求。

5.环保性能：环氧-聚酯型粉末涂料不含挥发性有机物（VOCs），不会产生挥发性有机物的排放，符合环保要求。

总的来说，环氧-聚酯型粉末涂料具有良好的防腐性能、耐候性、机械性能和环保性能，被广泛应用于金属制品、建筑装饰、家具制造等领域。

1 / 1。

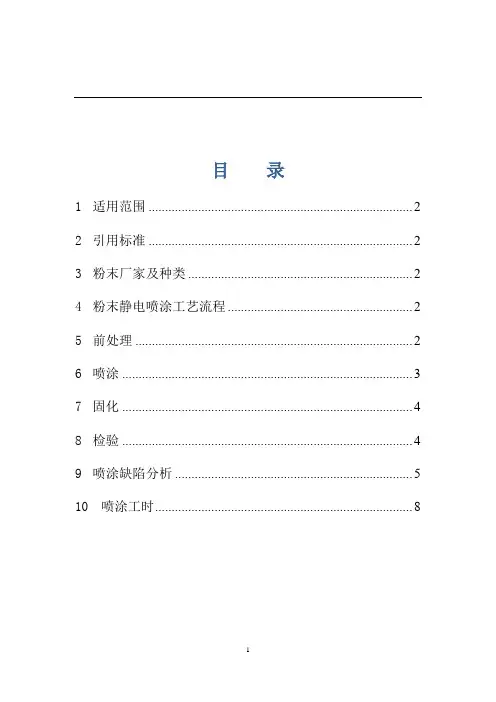

目录1适用范围 (2)2引用标准 (2)3粉末厂家及种类 (2)4粉末静电喷涂工艺流程 (2)5前处理 (2)6喷涂 (3)7固化 (4)8检验 (4)9喷涂缺陷分析 (5)10喷涂工时 (8)1适用范围本规程适用于本公司粉末喷涂工序。

2引用标准HG/T 2597-94 环氧-聚酯粉末涂料GB/T 1727 漆膜的一般制备法GB9278 涂料试样状态调节和试验温湿度3粉末厂家及种类厂家：哈尔滨新发粉末材料有限公司粉末种类：纯环氧型纯聚酯型环氧/聚酯混合型4粉末静电喷涂工艺流程工件前处理→喷涂→固化→检查→成品5前处理5.1 工件经过前处理除掉冷轧钢板表面的油污和灰尘；在工件表面形成一层磷化膜以增强喷粉后的附着力。

5.2 在工件表面有高、低不平处刮腻子，用的腻子是粉末涂料配套的“静电腻子”（刮完腻子后需要进炉烘干；没有开裂等缺陷后方可喷涂，如有裂纹等缺陷需要打掉重新刮涂腻子处理；喷涂尽可能避免使用腻子）。

5.3 喷涂前进行预热，100摄氏度，保温20分钟。

5.4 刮腻子的表面进行处理，用砂纸修整，刮腻子表面应保证表面光滑平整，不得有凹陷、凹坑、凸起、折弯线等。

5.5前处理后的工件必须完全烘干水分并且充分冷却到15℃-35℃以下才能保证喷粉后工件的理化性能和外观质量。

6喷涂6.1 喷涂前做试件，验证合格后，方可进行喷涂。

6.2 粉末静电喷涂的施工工艺静电高压60-90kV。

电压过高容易造成粉末反弹和边缘麻点；电压过低上粉率低。

静电电流10～20μA。

电流过高容易产生放电击穿粉末涂层；电流过低上粉率低流速压力0.30-0.55MPa.流速压力越．高则粉末的沉积速度越快，有利于快速获得预定厚度的涂层，但过高就会增加粉末用量和喷枪的磨损速度。

雾化压力0.30～0.45MPa。

适当增大雾化压力能够保持粉末涂层的厚度均匀，但过高会使送粉部件快速磨损。

适当降低雾化压力能够提高粉末的覆盖能力，但过低容易使送粉部件堵塞。

粉末涂料种类介绍粉末涂料是一种由树脂、颜料、填料和助剂等混合物制成的固体颗粒，通过静电沉积在基材上形成涂层的一种涂料。

其特点是无溶剂、环保、耐腐蚀、耐磨损、涂膜质量高、具有良好的装饰性能和耐用性。

下面将介绍几种常见的粉末涂料种类。

1.环氧粉末涂料环氧粉末涂料是一种以环氧树脂为主要成膜物质的粉末涂料。

其具有良好的防腐蚀性能、耐溶剂性、硬度高等特点，被广泛应用于金属制品的涂装。

环氧粉末涂料通常需要与固化剂在高温下烘烤，形成硬质、耐磨损的涂层。

2.聚酯粉末涂料聚酯粉末涂料是一种以聚酯树脂为主要成膜物质的粉末涂料。

其具有良好的耐候性、耐化学药品腐蚀性以及良好的光泽度和色彩稳定性。

聚酯粉末涂料广泛应用于家具、建筑材料、汽车零部件等领域。

3.聚酯酸酯粉末涂料聚酯酸酯粉末涂料是一种以聚酯酸酯树脂为主要成膜物质的粉末涂料。

与普通聚酯粉末涂料相比，聚酯酸酯粉末涂料具有更高的耐溶剂性和耐划伤性能，适用于对耐磨损要求较高的场合，如汽车零部件、电器外壳等。

4.聚氨酯粉末涂料聚氨酯粉末涂料是以聚氨酯树脂为主要成膜物质的粉末涂料。

聚氨酯粉末涂料具有良好的耐候性、耐热性和耐化学药品腐蚀性，广泛应用于室外金属制品、汽车和建筑行业。

5.硅酮树脂粉末涂料硅酮树脂粉末涂料是一种以有机硅树脂为主要成膜物质的粉末涂料。

硅酮树脂粉末涂料具有优异的耐高温性能、耐紫外线性能和耐化学腐蚀性能，被广泛应用于汽车发动机零件、烟囱、燃气炉等高温环境下的涂装。

以上仅是几种常见的粉末涂料种类介绍，实际上还有其他各类成膜物质和助剂混合而成的粉末涂料，在不同的应用领域有不同的特点和优势。

随着科技进步和市场需求的不断变化，粉末涂料的种类也在不断丰富和创新。

环氧粉末涂料的固化反应原理及进展摘要：环氧粉末涂料是开发最早的热固性粉末涂料，它的涂膜附着力、硬度、柔韧度、耐化学药品性能优良，具有优异的反应活性和贮藏稳定性，因此应用十分广泛。

本文介绍了环氧粉末涂料的固化反应相关的原理，综述了二十多年来环氧粉末涂料的进展。

关键词：环氧粉末涂料，固化反应，应用，进展前言：环氧粉末涂料是20世纪60年代开发的热固性粉末涂料，在相当一段时间里，环氧粉末涂料成为品种多、应用面最广的热固性粉末涂料。

但是进入80年代后期开始，随着环氧-聚酯粉末涂料的迅速发展，这种粉末涂料比环氧粉末涂料的装饰性和价格方面有优势，环氧粉末涂料的许多用途逐渐由环氧-聚酯粉末涂料所替代，环氧粉末涂料从首要地位转变为次要的地位。

据2006年的统计，在世界热固性粉末涂料的产量中，环氧粉末涂料占6.5%，其产量在环氧-聚酯和聚酯粉末涂料后的第三位。

[1]环氧粉末涂料是最早开发成功的热固性粉末涂料之一，由于环氧粉末诸多的优点，目前仍占相当的比例。

以环氧树脂为主体原料制备的环氧粉末涂料具有以下主要优点：（1）涂膜具有一定的外观水平。

因为环氧树脂的熔融黏度低，涂膜的流平性较好，同时由于固化时不产生任何副产物，因此易于得到平整的涂膜。

（2）涂膜的物理机械性能及耐化学药品性能好，并且还具有良好的电气绝缘性。

（3）通过选择合适的环氧固化剂，可以得到常温贮存稳定性好的粉末涂料。

（4）环氧树脂熔融黏度低，因而在熔融混合挤出时，树脂与颜料之间的润湿性好，颜料分散均匀；加之物料熔融温度与树脂的软化点相差不大，这样在生产过程中不易产生“胶化”粒子。

（5）静电作用性好。

环氧树脂具有较高的体积电阻，使得制成的粉末粒子易于带电，静电涂装性能好，涂敷在工件上不易脱落，涂装效率高。

环氧粉末涂料是由专用的树脂、固化剂、流平剂、促进剂、颜料、填料和其他助剂配制而成，它的生产方法和传统的溶剂型涂料有所不同，粉末涂料的生产工艺仅是物理性的混溶过程，不存在着复杂的化学反应，而且要尽可能控制其不发生化学反应，以保证产品具有相对的稳定性。

粉末涂料成膜物质化学反应核心提示：粉末涂料配方设计的化学基础（成膜物质的化学反应）一、混合型粉末涂料用环氧树脂(Epoxy resin)，通常采用平均环氧值（每1009树脂中所含环氧基的克当量数）为0. 12（命名为E-12或604的双酚Ａ型环氧树脂。

其中平均聚合度n＝4，实际聚合度n＝3.83～6. 53，相对的质量范围为1429～2222。

(2)混合型粉末涂料用聚酯树脂(Polyester)，通常为饱和型末端为羧基的聚酯树脂HOO C－PE－COOH，端羧基的酸值通常为30～80mg，在固化时反应如下：每1009环氧树脂所需聚酯树脂的理论量，可以通过下列公式得到：例如：ApE＝70，EEX＝0. 12，WPE ＝96.2。

由于一般PE比EX便宜，通常在配方中选择PE过量一些，因此常用的混合型树脂中分为50/50混合型树脂(APE为65～75)，60/40混合型树脂（APE为48～58），70/30混合型树脂（APE为32～38)。

二、聚酯+TGICTGIC异氰脲酸三缩水甘油酯相对分子质量为97，环氧值E通常为0.93，为一三官能团固化剂，能生成交联密度大的产物，同时因为不含苯基和醚键，因此在户外的耐候性能优越，是户外用粉末涂料的首选，固化时发生的反应：每100g聚酯树脂与TGIC用量的关系可以通过下列公式计算，由于TGIC价格较高，通常选用低酸值树脂与其配套．例如：APE =25时，WTGIC=0. 048。

下面列出常用酸值树脂与TGIC的比例：APE=50， 90/10；APE=25， 95/5;APE=33， 93/7（标准）；APE =20， 96/4。

三、HAAΒ-羧烷基酰胺，典型品种是四( N-β-羧乙基)己二酰胺。

羟值81～85mg KOH/g，当量为82—86g/eq，比TGIC略低，因此同样酸值的聚酯树脂需要HAA量比TIGC更少。

APE=50， 93/7；APE =33， 95/5（标准）；APE=25， 96/4；APE=20， 97/3。

粉末涂料配方技术粉末涂料是一种应用广泛的涂料，具有很好的物理和化学性质，可以实现高效、环保、节能的涂装。

粉末涂料配方技术是制备高品质粉末涂料的基础，本文将对粉末涂料配方技术进行详细的介绍，包括粉末涂料的组成、生产工艺、引入剂的利用等方面。

一、粉末涂料的组成粉末涂料是由粉末体、颜料、填充剂、润滑剂、耐候剂、固化剂等组成的。

粉末体是最主要的组成部分，它通常由环氧树脂、聚酯树脂、聚乙烯、聚丙烯等多种材料组成。

粉末涂料的颜色、亮度、硬度、耐磨性、耐腐蚀性等特性取决于粉末涂料中的各种组分的含量和比例。

二、粉末涂料的生产工艺粉末涂料的生产可以采用干混、液相润湿和均质混合等多种工艺。

1. 干混干混工艺是将粉末体、颜料、填充剂、固化剂等混合在一起，经过一个均质混合的过程，制成颗粒形状的粉末涂料。

在这个过程中，必须控制原材料的含量和比例、透明度、均匀性和分散性等。

2. 液相润湿液相润湿工艺是先将颜料或填充剂与粉末体混合制成预混合物，然后添加聚合物溶液和润滑剂，制成颗粒状的粉末涂料。

液相润湿工艺的关键是添加聚合物溶液时，要逐步加入，并且要控制溶液的浓度、粘度和分散性。

3. 均质混合三、引入剂的利用引入剂是指粉末涂料中与粉末体、填充剂、颜料等一起添加的特殊化学物质，它可以改善涂料的物理和化学性能。

引入剂的种类有很多，如增韧剂、流动剂、阻燃剂、抗氧化剂等。

1. 增韧剂增韧剂是一种能够增强涂料韧性与耐冲击性的添加剂。

在涂装过程中，涂料经过喷涂、固化等环节，容易遭遇撞击而破裂，使用增韧剂可以有效增强涂料的耐冲击性。

增韧剂的加入量通常为5%-10%。

2. 流动剂流动剂是一种能够改善涂料的流动性与涂刷性的添加剂。

在涂装过程中，涂料的流动性和涂刷性会影响到涂层的平整度与光洁度，使用流动剂可以有效改善涂料的流动性和涂刷性。

流动剂的加入量通常为0.5%-2%。

3. 阻燃剂4. 抗氧化剂抗氧化剂是一种能够提高涂料的耐黄变、耐氧化性的添加剂。

喷粉工艺规程一:总述粉末喷涂----就是使用粉末涂料的一种工艺,一般我们所喷的涂末是指热固性类的粉末.如环氧,环氧改性聚酯聚酯聚氨酯及丙烯酸等树脂类。

在静电喷涂时，由于粉末接受电荷后便会吸附在接地工件上，直至工件被送到烘室内加热，在烘室内粉末由于加热便会熔化成为漆膜。

在每批零件喷粉时用铁丝挂两个经过磷化后的试片（50*120*0.5普通碳素结构钢或低合金结构钢板）放在进烘道的最先位置上喷粉、固化.固化冷却放置1个小时后把试片放在直径为3的不锈钢棒上用手进行卷曲,看看无脱膜开裂脱落,并做好记录.若某一批粉末或工艺有变化时,必须按GB9286、GB6742、GB6739进行画格、弯曲、冲击、硬度测试。

二．工艺流程经过磷化后的工件---上夹具---挂入传动链上的一级挂具中---进喷粉室自动喷粉---人工补喷（视情况而定）进入烘道烘干---出烘道自然冷却---下件。

三．工艺过程：1．上夹具，经过磷化后（磷化后的工件在转运，去焊渣和上挂具进行喷涂时不得用手和脏手套接触必须用干净的布和纱手套戴好双手后进行工作）的工件有需要保护的配合面装上夹具，装上夹具后夹具与配合面不能有大于2毫米的缝隙。

2．装挂：把装好夹具的工件挂挂入传动链上的一级挂具中。

3．喷粉：挂具和另件在喷粉室内必须360゜旋转，自动喷枪根据另件的大小把上下的距离调整好。

粉末要求色泽均匀，无机械杂质，手感滑爽，熔点为80---90℃，挥发份≤0.5%胶化时间100—300S/180--200℃，流平性好，体积电阻为1010--1014欧.厘米粒度为80—200目。

根据我厂工秒年2特点，采用聚酯或环氧聚酯改性粉末。

喷粉时粉末不得向外扩散，不得向操作人员反喷。

在工件与喷枪相对位置发生变化时高压静电发生器能自动调节喷涂电压，以保证喷涂电流不变。

喷枪根据工件形状，大小不同的需要可调节供粉量（手提式为50—250g/min,自动线为50-350g/min之间）。

聚酯型粉末涂料产品标准摘要：一、聚酯型粉末涂料产品概述二、聚酯型粉末涂料产品分类三、聚酯型粉末涂料产品特点四、聚酯型粉末涂料产品应用五、聚酯型粉末涂料产品标准六、聚酯型粉末涂料产品发展趋势正文：聚酯型粉末涂料产品是一种广泛应用于建筑、家具、家电等领域的热固性粉末涂料。

具有环保、节能、高性能等特点，可以替代传统的溶剂型涂料，符合现代社会对于绿色环保的追求。

聚酯型粉末涂料产品主要分为两大类：纯聚酯粉末涂料和聚酯环氧粉末涂料。

纯聚酯粉末涂料是由聚酯树脂、固化剂、颜料、填料和助剂等组成的热固性粉末涂料。

而聚酯环氧粉末涂料则是由聚酯树脂和环氧树脂混合而成的热固性粉末涂料。

聚酯型粉末涂料产品的特点包括：耐候性强、附着力好、耐磨性优、抗腐蚀性强、硬度高、色泽鲜艳等。

这些特点使得聚酯型粉末涂料产品在各种环境中都能发挥出优良的性能。

聚酯型粉末涂料产品广泛应用于建筑墙体、家具、家电、汽车、船舶等各个领域。

在建筑领域中，聚酯型粉末涂料可以用于制作铝塑板、保温板等；在家具领域中，聚酯型粉末涂料可以用于制作橱柜、衣柜、床等；在家电领域中，聚酯型粉末涂料可以用于制作冰箱、洗衣机、电视等；在汽车、船舶等领域中，聚酯型粉末涂料可以用于制作车身、船体等。

聚酯型粉末涂料产品标准主要包括：GB/T 18593-2010《热固性粉末涂料》和GB/T 18592-2010《热塑性粉末涂料》两项国家标准。

这些标准规定了聚酯型粉末涂料产品的技术要求、试验方法、检验规则、标志、包装、运输和贮存等内容。

随着科技的不断发展，聚酯型粉末涂料产品也在不断进步。

未来的发展趋势主要包括：环保型粉末涂料、高性能粉末涂料、多功能粉末涂料等。
