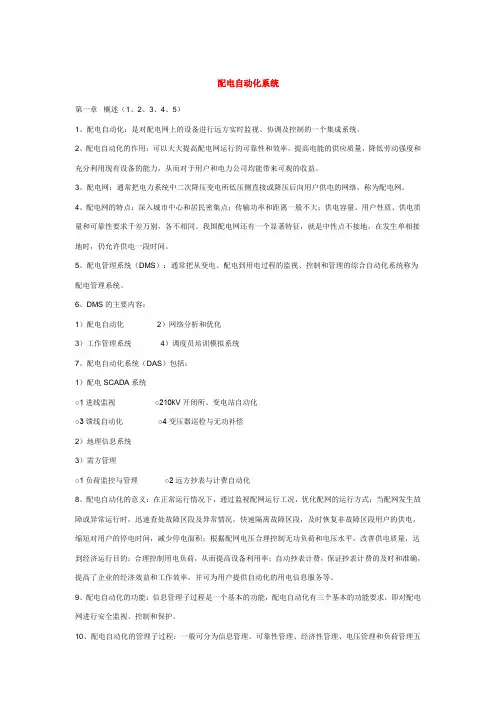

配电自动化系统第一章概述（1、2、3、4、5）1、配电自动化：是对配电网上的设备进行远方实时监视、协调及控制的一个集成系统。

2、配电自动化的作用：可以大大提高配电网运行的可靠性和效率，提高电能的供应质量，降低劳动强度和充分利用现有设备的能力，从而对于用户和电力公司均能带来可观的收益。

3、配电网：通常把电力系统中二次降压变电所低压侧直接或降压后向用户供电的网络，称为配电网。

4、配电网的特点：深入城市中心和居民密集点；传输功率和距离一般不大；供电容量、用户性质、供电质量和可靠性要求千差万别，各不相同。

我国配电网还有一个显著特征，就是中性点不接地，在发生单相接地时，仍允许供电一段时间。

5、配电管理系统（DMS）：通常把从变电、配电到用电过程的监视、控制和管理的综合自动化系统称为配电管理系统。

6、DMS的主要内容：1）配电自动化2）网络分析和优化3）工作管理系统4）调度员培训模拟系统7、配电自动化系统（DAS）包括：1）配电SCADA系统○1进线监视○210kV开闭所、变电站自动化○3馈线自动化○4变压器巡检与无功补偿2）地理信息系统3）需方管理○1负荷监控与管理○2远方抄表与计费自动化8、配电自动化的意义：在正常运行情况下，通过监视配网运行工况，优化配网的运行方式；当配网发生故障或异常运行时，迅速查处故障区段及异常情况，快速隔离故障区段，及时恢复非故障区段用户的供电，缩短对用户的停电时间，减少停电面积；根据配网电压合理控制无功负荷和电压水平，改善供电质量，达到经济运行目的；合理控制用电负荷，从而提高设备利用率；自动抄表计费，保证抄表计费的及时和准确，提高了企业的经济效益和工作效率，并可为用户提供自动化的用电信息服务等。

9、配电自动化的功能：信息管理子过程是一个基本的功能，配电自动化有三个基本的功能要求，即对配电网进行安全监视、控制和保护。

10、配电自动化的管理子过程：一般可分为信息管理、可靠性管理、经济性管理、电压管理和负荷管理五部分。

配电自动化系统一、引言随着我国经济的快速发展和电力需求的日益增长，配电系统的稳定性和可靠性越来越受到重视。

为了提高供电质量，降低能源消耗，实现电力系统的自动化、智能化，配电自动化系统应运而生。

本文将从配电自动化系统的概念、组成、功能、应用等方面进行详细阐述。

二、配电自动化系统概述1.概念配电自动化系统是利用现代电子技术、通信技术、计算机技术和控制技术，对配电系统进行实时监控、自动控制和优化调度的一套集成系统。

通过该系统，可以实现配电设备的远程监控、故障检测、设备保护、电能质量分析等功能，提高配电系统的运行效率和管理水平。

2.组成（1）监控中心：负责对整个配电系统进行实时监控、数据采集、故障处理和指挥调度。

（2）通信网络：实现监控中心与各现场设备之间的数据传输和通信。

（3）现场设备：包括配电开关、保护装置、测量仪表等，负责实现配电系统的自动控制和数据采集。

（4）用户终端：为用户提供实时电能信息、故障报警等功能。

三、配电自动化系统功能1.实时监控配电自动化系统可以实时监测配电系统的运行状态，包括电压、电流、功率、功率因数等参数，为运行管理人员提供直观的运行数据。

2.故障检测与保护系统具有故障检测和设备保护功能，当发生故障时，可以迅速切除故障区域，保护设备和电网安全稳定运行。

3.自动控制系统可以根据预设的策略，对配电设备进行远程控制和调节，实现无功补偿、负荷分配等功能，提高供电质量和运行效率。

4.电能质量分析系统可以对电能质量进行实时监测和分析，为运行管理人员提供优化调整的依据，降低能源消耗。

5.设备管理系统可以对配电设备进行远程维护和管理，实现设备寿命预测、故障预警等功能，提高设备运行可靠性。

四、配电自动化系统应用1.配电网优化通过配电自动化系统，可以实现配电网的优化运行，降低线损，提高供电可靠性。

2.新能源接入配电自动化系统可以支持新能源的接入和消纳，实现分布式能源的高效利用。

3.智能小区配电自动化系统可以为智能小区提供实时电能信息，实现智能家居的远程控制和管理。

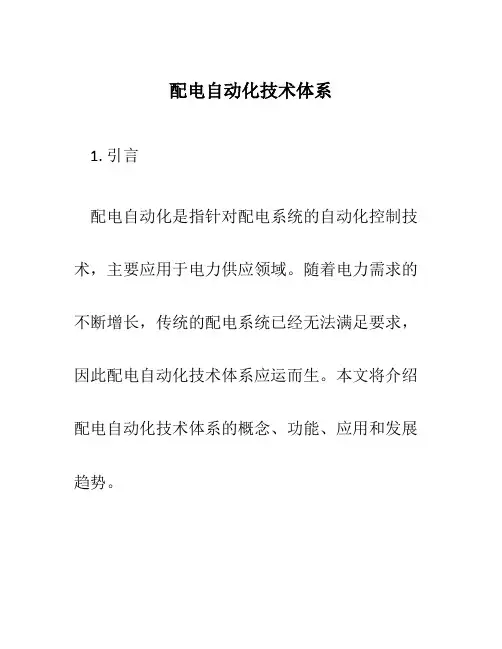

配电自动化技术体系1. 引言配电自动化是指针对配电系统的自动化控制技术，主要应用于电力供应领域。

随着电力需求的不断增长，传统的配电系统已经无法满足要求，因此配电自动化技术体系应运而生。

本文将介绍配电自动化技术体系的概念、功能、应用和发展趋势。

2. 概述配电自动化技术体系是由配电自动化系统、配电自动化设备和配电自动化软件组成的。

配电自动化系统是整个技术体系的核心，包括了配电监控、配电保护、配电调度等子系统。

配电自动化设备是系统的执行装置，如开关柜、自动化控制器等。

配电自动化软件是实现配电自动化功能的核心，可以实时监测和控制配电系统。

3. 功能配电自动化技术体系具备以下功能：配电监控是配电自动化的基本功能之一，通过监测配电系统中的电流、电压、功率等参数，实时掌握系统运行状态，并对异常情况进行预警和处理。

3.2 配电保护配电保护是确保配电系统安全稳定运行的重要功能。

配电自动化技术体系能够及时检测和响应配电系统中的故障和异常情况，通过自动切换、断路器保护等手段，保护系统的正常运行。

配电调度是优化配电系统运行的关键功能之一。

配电自动化技术体系可以根据电力需求和负载情况，自动调整配电系统的负载分配，以提高能源利用效率。

4. 应用配电自动化技术体系在电力供应领域具有广泛的应用。

4.1 工业在工业领域，配电自动化技术体系可以实现对整个工厂的电力供应和配电系统的监控和管理。

通过实时监测和控制，提高配电系统的可靠性和效率，减少故障时间和维修成本。

4.2 建筑在建筑领域，配电自动化技术体系可以应用于商业大楼、写字楼、住宅等多个场景。

通过配电自动化系统，实现对建筑物内部的电力供应和用电系统的管理，提高电力网络的安全性和可靠性。

4.3 基础设施在基础设施领域，如城市轨道交通、供水、供气等领域，配电自动化技术体系可以帮助实现对系统的监测、控制和保护，保障基础设施的正常运行和服务质量。

5. 发展趋势配电自动化技术体系在未来将朝着以下方向发展：5.1 智能化随着物联网、大数据和技术的快速发展，配电自动化技术体系将更加智能化。
