太阳能路灯安装指导书

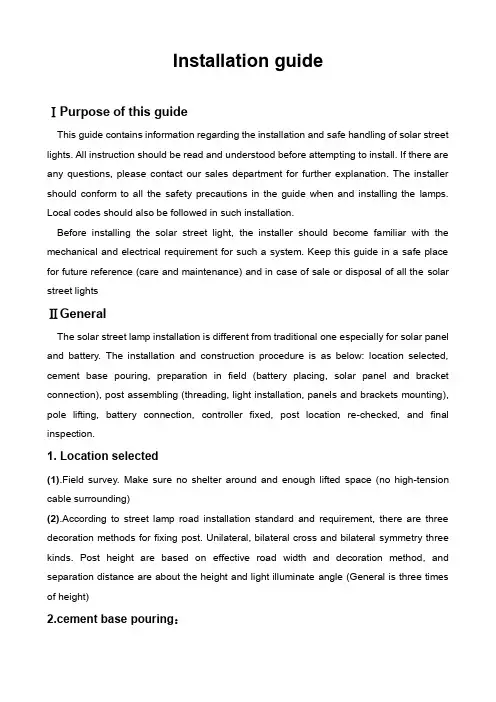

Installation guideⅠPurpose of this guideThis guide contains information regarding the installation and safe handling of solar street lights. All instruction should be read and understood before attempting to install. If there are any questions, please contact our sales department for further explanation. The installer should conform to all the safety precautions in the guide when and installing the lamps. Local codes should also be followed in such installation.Before installing the solar street light, the installer should become familiar with the mechanical and electrical requirement for such a system. Keep this guide in a safe place for future reference (care and maintenance) and in case of sale or disposal of all the solar street lightsⅡGeneralThe solar street lamp installation is different from traditional one especially for solar panel and battery. The installation and construction procedure is as below: location selected, cement base pouring, preparation in field (battery placing, solar panel and bracket connection), post assembling (threading, light installation, panels and brackets mounting), pole lifting, battery connection, controller fixed, post location re-checked, and final inspection.1. Location selected(1).Field survey. Make sure no shelter around and enough lifted space (no high-tension cable surrounding)(2).According to street lamp road installation standard and requirement, there are three decoration methods for fixing post. Unilateral, bilateral cross and bilateral symmetry three kinds. Post height are based on effective road width and decoration method, and separation distance are about the height and light illuminate angle (General is three times of height)2.cement base pouring：(1). Embedded part dimension.According to factory providing information and our actual demand, we suggest post height and embedded items dimension as below:(2).Digging hole.According to embedded parts dimension to ensure hole size, especially reserve enough place for battery. Details as below:(3). Cement base pouring.Use C20 standard concrete to pour，and tamp cement base heavily with bobbing machine. When pouring, do not make concrete splash whereon screw rod to slow down installation. When threading PVC pipe, take as the drawing requirements to make sure no concrete inside. Notice there is 250mm gap between down pipe terminal to flat surface. Finally make sure the surface is horizontal with a tester to ensure four feet in the same level.ⅢPreparation ：1. As the installation requirements, prepare all the necessary tools and list them2. Transport and carry all the components listed, and check the quantity and models one by one.ⅣInstallation：1. Battery installation.Before operation, make sure battery models are the same as configuration listed (if a group, make sure connection method first. If in parallel, should not be over 4 pcs). Connect each terminal firmly and place them in battery cabinet. Seal the cabinet well with screws to avoid water seepage. Next put the cabinet in the hole and cover or bury it. What doing it, choose a fine day. After burying finish, check the voltage whether normal or not.2. Mounting solar panel.Fix the panel into the bracket firmly with screws and connect as the requirement (in series or parallel).After connection, make a test for the output voltage whether meet the installation. In general, the tested voltage should not lower than 18V in 12V system. If 24V system, the voltage not lower than 36V.3. Post assemblingCheck the installation position and direction. Confirm the length of wires stripping required. Each terminal should be peeled out 150mm in general. And then install lamp and check the position and levelness based on post. After wire connection, notice the positive and negative poles and inspect terminals whether fixed hard. All these done shouldaccording to the drawing picture.After finish lamp installation, use a multimeter to test the resistance and check there in no ground connection with the pole body. And then connect the battery to do light test.4. Lifting.Before lifting, prepare all the necessary tools, such as spray paint, Rohan pull, hammer, allen, screws and etc and clean the cement base. When lift the pole up to 1m high, .adjust direction of solar panel and fix it. Do make sure the direction face the south. Meanwhile, spray paint if possible.In the process of lifting, notice the speed and direction, meantime, people should help pole up. Slowly drop the pole and give a right order to the hoist man. Keep screws symmetrical when tighten and use the Strength stem when fix M24 and above screws. The stem should not be less than 1.2m. Four feet should stand balance and upright.5. Controller installation.Operate as the manual instruction, battery connection first, load (light) second (light on or not, if on, check and change new one), solar panel last (observe light status. if off is normal. Some kinds have delayed function, off delayed for 3-5minutes is normal). When operation all these, do not mis-connect positive and negative terminals so as not to shock or destroy circuit. Close inspection window well.6. Post location re-checked.Finish above operations, re-check the post balance and stand level. Meantime, do antiseptic treatment for the screws and clean all the dirt on the post.7. Re-check all the system.Contains: light status, solar panel position and direction, stand level, quantity and etc.8. Record lights situation and date.Summarize and analysis the entire project items for further maintance reference.。

太阳能路灯施工方案1.前期准备2.安装支架安装支架是太阳能路灯的基础设施，其稳固性直接关系到路灯的使用寿命。

首先需要在路灯的安装位置挖掘足够深度的基坑，然后将支架自上而下放入基坑中，确保支架与地面垂直，并用水平仪进行调整。

最后，将基坑填充并进行均匀打实，确保支架的稳定性。

3.安装太阳能电池板太阳能电池板是太阳能路灯的主要发电设备，其正确安装影响着路灯的光效。

首先，在支架上安装太阳能电池板，并将电池板固定好。

然后，将电池板与路灯控制器通过电缆连接起来。

4.安装灯具灯具是太阳能路灯的核心部分，负责将太阳能转化为光能进行照明。

首先，在电池板的下方安装灯具，调整灯具的角度，确保光能的辐射范围覆盖道路。

然后，将灯具与控制器通过电缆连接，并进行灯具的功能测试。

5.安装蓄电池和控制器蓄电池是太阳能路灯的能量储备装置，控制器则负责调整发电和储能系统的运行。

首先，将蓄电池和控制器固定在支架上，并连接好电缆。

然后，通过控制器对路灯的亮度、时间等进行设置，以满足实际需求。

6.调试和测试太阳能路灯安装完成后，需要进行调试和测试，确保其正常运行。

首先，检查灯具和控制器的电源连接是否正确，灯具是否正常亮起。

然后，在不同天气条件下进行测试，观察太阳能电池板的充电效果和蓄电池的储能效果，以及灯具的亮度是否满足要求。

最后，对系统进行整体性能测试，确保所有功能正常。

7.完善施工记录太阳能路灯的施工方案涉及多个环节和细节，需要专业的施工队伍和设备支持。

只有通过科学规划、准确测量和精细施工，才能确保太阳能路灯的质量和安全性。

在施工过程中，需要严格按照施工方案进行操作，保持施工现场的整洁和安全，确保工程的顺利进行。

最后，进行验收和交接，并对施工过程和质量进行评估，为今后的工程积累经验。

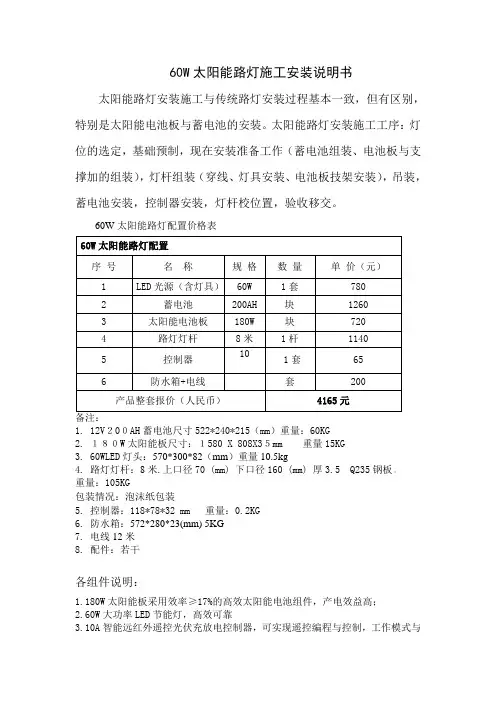

60W太阳能路灯施工安装说明书太阳能路灯安装施工与传统路灯安装过程基本一致，但有区别，特别是太阳能电池板与蓄电池的安装。

太阳能路灯安装施工工序：灯位的选定，基础预制，现在安装准备工作（蓄电池组装、电池板与支撑加的组装），灯杆组装（穿线、灯具安装、电池板技架安装），吊装，蓄电池安装，控制器安装，灯杆校位置，验收移交。

60W太阳能路灯配置价格表1. 12V２0０AH蓄电池尺寸522*240*215（mm）重量：60KG2. １８０W太阳能板尺寸：１580 X 808X3５mm 重量15KG3. 60WLED灯头：570*300*82（mm）重量10.5kg4. 路灯灯杆：8米.上口径70 (mm) 下口径160 (mm) 厚3.5 Q235钢板。

重量：105KG包装情况：泡沫纸包装5. 控制器：118*78*32 mm 重量：0.2KG6. 防水箱：572*280*23(mm) 5KG7. 电线12米8. 配件：若干各组件说明：1.180W太阳能板采用效率≥17%的高效太阳能电池组件，产电效益高；2.60W大功率LED节能灯，高效可靠3.10A智能远红外遥控光伏充放电控制器，可实现遥控编程与控制，工作模式与工作时段任意设置，运行稳定可靠。

4.12V200AH太阳能专用胶体蓄电池，深循环设计，恢复性好，提供2-3个阴雨天正常照明电量；5、8米灯杆整体内外热镀锌处理，抗腐蚀性强，10级抗风等级设计，造型简洁大方，安装简便。

太阳能路灯安装手册一产品示意图（以下图片仅供参考，具体请以实物为准)二产品介绍（以下图片仅供参考，具体请以实物为准）蓄电池盒蓄电池控制器配线支架太阳能电池板灯杆灯头三太阳能灯具选址要求1 太阳能电池板方向应对正南方向。

2 阵列板选择安装在周围无高大建筑物，树木，电线杆等无遮挡阳光和避风处。

当无法满足全天无遮挡时，要保证尽量在9:30-15:30间无遮挡。

3 太阳能灯具要尽量避免靠近热源，以防影响灯具使用寿命。

太阳能路灯安装施工技术方案一、简介太阳能路灯作为一种新型环保路灯，以其节能、环保等特点逐渐被广泛使用。

然而，在施工太阳能路灯的时候需要注意很多细节，包括选址、设备安装、连接电缆等等。

本文将详细介绍太阳能路灯安装施工流程及注意事项。

二、施工流程2.1. 选址选址是太阳能路灯安装施工的第一步。

在选址时，需考虑以下因素：1.光照条件：太阳能路灯的正常使用需要良好的太阳光照，如果安装在阴暗处，会大大影响太阳能的充电效果和使用寿命。

2.道路交通：要在人口密集、车流频繁的地段安装太阳能路灯，以保证路面的照明效果和人们夜间行走的视野。

3.公共服务：太阳能路灯应该安装在对公共服务具有重要意义的区域，如学校、医院、公园、停车场、商业广场等。

2.2. 设备安装选好位置后，需要按照以下步骤安装太阳能路灯：1.安装路灯架：可以选择钢材或者铝合金路灯架进行搭建，搭建时需要确保和地面水平度符合标准，并注意固定稳定。

2.安装电池支架：一般可以使用不锈钢支架将电池牢固固定在路灯架上。

3.安装太阳能电池板：太阳能电池板应该安装在太阳直射的位置，一般一台路灯需要一个或多个太阳能电池板。

4.安装导光板和灯头：导光板在路灯头部，起到导光作用，灯头负责将光线发射出去增加照明范围。

2.3. 电缆连接1.连接电缆：一般使用连接电缆将电池、灯头和太阳能电池板连接到一起。

2.接线箱安装：接线箱应该安装在离太阳能路灯较近的地方，并确保电线的连接稳定。

三、注意事项1.选用优质材料：太阳能路灯的质量和使用寿命与材料的质量有关。

选用光伏电池等高质量的材料，可以延长太阳能路灯的使用时间。

2.保证路灯架固定：路灯架的固定是非常重要的，选择适当的固定方式来保证太阳能路灯的安全性。

3.充电电池的放置：充电电池应该放置在遮阳的地方，这样可以防止充电电池过热和降低电池的寿命。

4.避免影响充电效果：对太阳能电池板保持清洁是非常必要的。

如果电池板表面有灰尘、积水等，就会导致充电效果不佳，严重影响太阳能路灯的使用寿命。

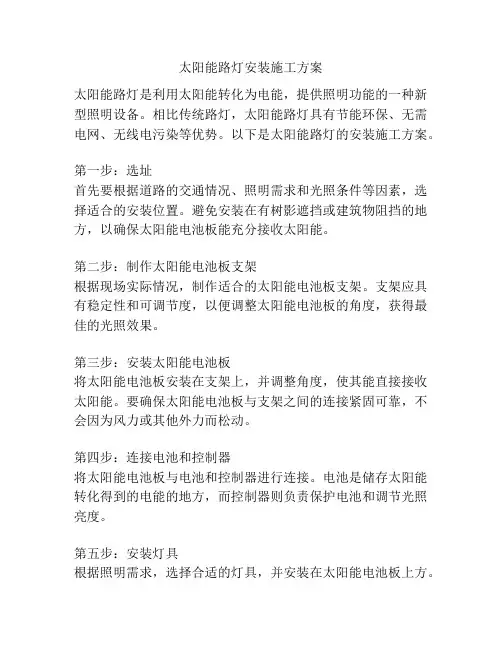

太阳能路灯安装施工方案太阳能路灯是利用太阳能转化为电能，提供照明功能的一种新型照明设备。

相比传统路灯，太阳能路灯具有节能环保、无需电网、无线电污染等优势。

以下是太阳能路灯的安装施工方案。

第一步：选址首先要根据道路的交通情况、照明需求和光照条件等因素，选择适合的安装位置。

避免安装在有树影遮挡或建筑物阻挡的地方，以确保太阳能电池板能充分接收太阳能。

第二步：制作太阳能电池板支架根据现场实际情况，制作适合的太阳能电池板支架。

支架应具有稳定性和可调节度，以便调整太阳能电池板的角度，获得最佳的光照效果。

第三步：安装太阳能电池板将太阳能电池板安装在支架上，并调整角度，使其能直接接收太阳能。

要确保太阳能电池板与支架之间的连接紧固可靠，不会因为风力或其他外力而松动。

第四步：连接电池和控制器将太阳能电池板与电池和控制器进行连接。

电池是储存太阳能转化得到的电能的地方，而控制器则负责保护电池和调节光照亮度。

第五步：安装灯具根据照明需求，选择合适的灯具，并安装在太阳能电池板上方。

灯具的安装位置应考虑到照明效果和安全性。

第六步：埋设线缆将电池和控制器之间的电缆以及太阳能电池板和灯具之间的电缆进行埋设，隐藏在地下。

要确保电缆的连接牢固，避免外界因素损坏。

第七步：调试和测试完成安装后，对太阳能路灯进行调试和测试，确保各个部件能正常工作。

包括太阳能电池板是否能够正常充电、电池是否能够正常储存电能、控制器是否能合理调节亮度等。

第八步：运维和维护太阳能路灯安装完毕后，需要进行定期的运维和维护工作。

如定期检查电池和控制器的电量、清洁太阳能电池板表面的灰尘等。

以上是太阳能路灯安装施工的基本方案，需要根据实际情况进行调整和改进。

在施工过程中，要确保安装工作严格按照相关规范和要求进行，以确保太阳能路灯的正常使用和寿命。

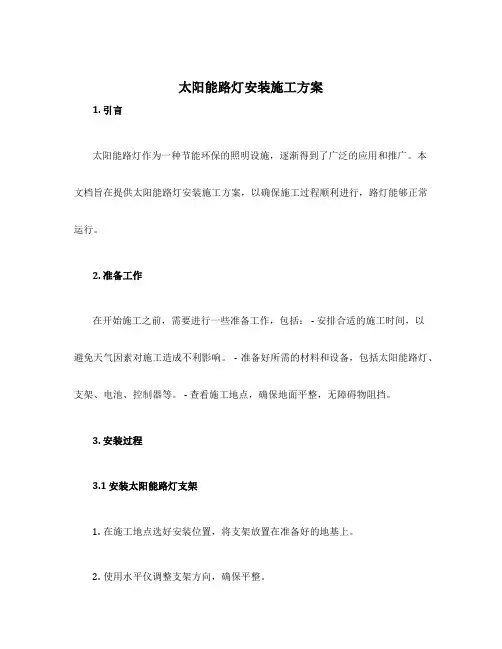

太阳能路灯安装施工方案1. 引言太阳能路灯作为一种节能环保的照明设施，逐渐得到了广泛的应用和推广。

本文档旨在提供太阳能路灯安装施工方案，以确保施工过程顺利进行，路灯能够正常运行。

2. 准备工作在开始施工之前，需要进行一些准备工作，包括： - 安排合适的施工时间，以避免天气因素对施工造成不利影响。

- 准备好所需的材料和设备，包括太阳能路灯、支架、电池、控制器等。

- 查看施工地点，确保地面平整，无障碍物阻挡。

3. 安装过程3.1 安装太阳能路灯支架1.在施工地点选好安装位置，将支架放置在准备好的地基上。

2.使用水平仪调整支架方向，确保平整。

3.使用螺丝固定支架，确保稳固。

3.2 安装太阳能路灯1.将太阳能路灯的支架与支架连接，确保稳固。

2.将路灯放置在支架上，调整灯头角度，确保光照范围合适。

3.3 连接电池和控制器1.将电池放置在合适的位置，并与太阳能路灯的控制器连接。

2.检查电池和控制器的连接是否牢固，确保不会松动。

3.4 连接光伏电池板1.将光伏电池板安装在合适位置并固定好。

2.使用电缆将光伏电池板与控制器连接，确保电路连接正确。

3.5 调试和测试1.检查所有电路连接是否正确，确保没有短路或接触不良的情况。

2.调试控制器，确保太阳能路灯的亮度和充电状态符合要求。

3.进行充电测试，确保太阳能路灯能够正常充电。

4. 安全措施在进行太阳能路灯安装施工时，需要注意以下安全措施： - 在安装过程中，遵守施工安全操作规范，佩戴好安全帽和手套等必要的防护装备。

- 注意电气安全，确保电路连接正确并符合安全标准。

- 施工现场要保持整洁，避免杂物堆放和障碍物阻挡。

5. 后续维护太阳能路灯安装完成后，需要进行定期维护以保证正常运行。

具体维护内容包括： - 定期清洁太阳能电池板和路灯灯头，避免灰尘和污垢影响光照效果。

- 检查电池和控制器的连接是否松动，及时进行修复。

- 定期检查电池状态和充电情况，确保充电效果正常。

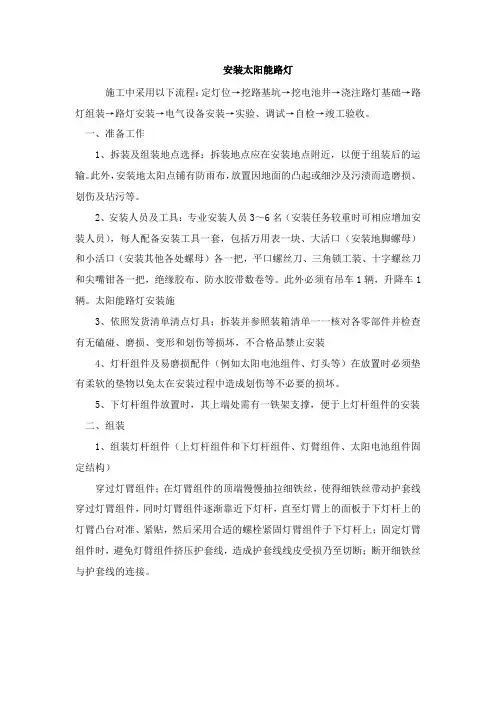

安装太阳能路灯施工中采用以下流程：定灯位→挖路基坑→挖电池井→浇注路灯基础→路灯组装→路灯安装→电气设备安装→实验、调试→自检→竣工验收。

一、准备工作1、拆装及组装地点选择：拆装地点应在安装地点附近，以便于组装后的运输。

此外，安装地太阳点铺有防雨布，放置因地面的凸起或细沙及污渍而造磨损、划伤及玷污等。

2、安装人员及工具：专业安装人员3～6名（安装任务较重时可相应增加安装人员），每人配备安装工具一套，包括万用表一块、大活口（安装地脚螺母）和小活口（安装其他各处螺母）各一把，平口螺丝刀、三角锁工装、十字螺丝刀和尖嘴钳各一把，绝缘胶布、防水胶带数卷等。

此外必须有吊车1辆，升降车1辆。

太阳能路灯安装施3、依照发货清单清点灯具；拆装并参照装箱清单一一核对各零部件并检查有无磕碰、磨损、变形和划伤等损坏，不合格品禁止安装4、灯杆组件及易磨损配件（例如太阳电池组件、灯头等）在放置时必须垫有柔软的垫物以免太在安装过程中造成划伤等不必要的损坏。

5、下灯杆组件放置时，其上端处需有一铁架支撑，便于上灯杆组件的安装二、组装1、组装灯杆组件（上灯杆组件和下灯杆组件、灯臂组件、太阳电池组件固定结构）穿过灯臂组件；在灯臂组件的顶端慢慢抽拉细铁丝，使得细铁丝带动护套线穿过灯臂组件，同时灯臂组件逐渐靠近下灯杆，直至灯臂上的面板于下灯杆上的灯臂凸台对准、紧贴，然后采用合适的螺栓紧固灯臂组件于下灯杆上；固定灯臂组件时，避免灯臂组件挤压护套线，造成护套线线皮受损乃至切断；断开细铁丝与护套线的连接。

2）安装灯具（内装有灯源）：将打开的灯具接近灯臂上端，裸露的护套线从灯具尾部穿进灯太阳具内。

拉动护套线，同时将灯具插入灯臂上，两者的重合长度为 150mm；将护套线接在灯具具内；内部的接线端子上，接线时注意正、负极接线的正确；以灯臂为中性转动灯具，使得灯罩正朝地面，然后将灯具固定于灯臂上，关闭灯具。

3)组装上灯杆组件：太阳能路灯安装a、依次将支架组件和角钢框紧固于上灯杆组件上，螺纹连接部位要受力均匀、紧固；连接支太阳能路灯安架和角钢框的同时，采用细铁丝把护套线从灯杆中经过支架组件引到角钢框内；太阳装施工方案明细路灯安装一、准备工作1、拆装及组装地点选择：拆装地点应在安装地点附近，以便于组装后的运输。

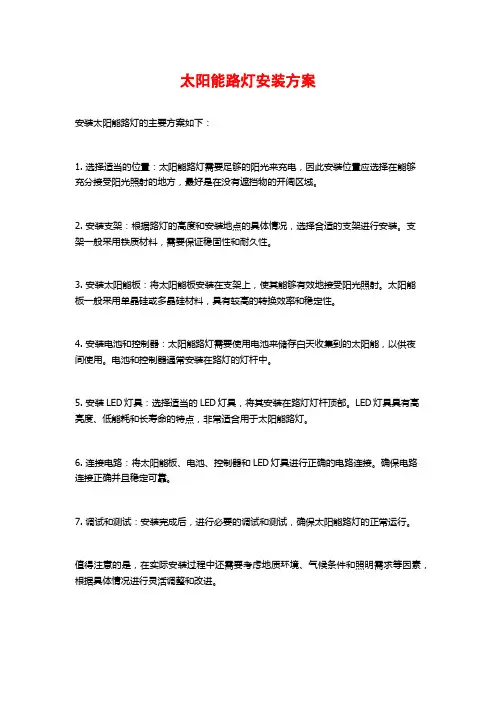

太阳能路灯安装方案
