太阳能路灯安装说明图片解说

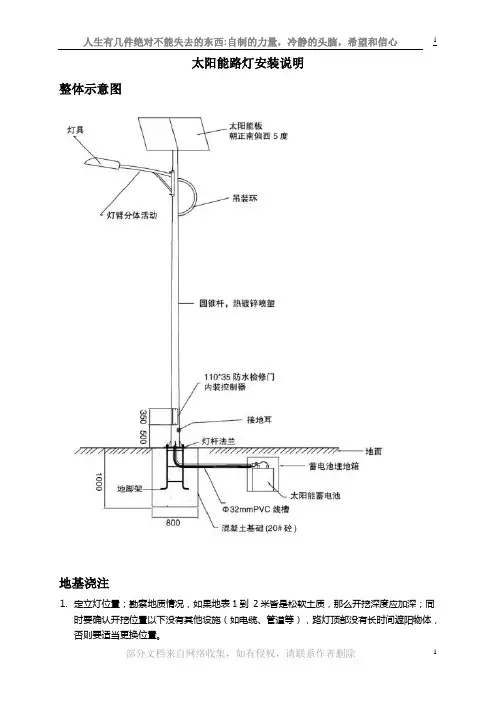

太阳能路灯安装说明整体示意图地基浇注⒈定立灯位置；勘察地质情况，如果地表1到2米皆是松软土质，那么开挖深度应加深；同时要确认开挖位置以下没有其他设施（如电缆、管道等），路灯顶部没有长时间遮阳物体，否则要适当更换位置。

⒉进行预埋件定位浇筑。

预埋件放置在方坑正中，PVC穿线管一端放在预埋件正中间、另端放在蓄电池储存处（如上图所示）。

注意保持预埋件、地基与原地面在同一水平面上（或螺杆顶端与原地面在同一水平面上，根据场地需要而定），有一边要与道路平行；这样方可保证灯杆竖立后端正而不偏斜。

然后以C20混凝土浇筑固定，浇筑过程中要不停用震动棒震动，保证整体的密实性，牢固性。

3.混泥土凝固过程中，要定时浇水养护；待混凝土完全凝固（一般72小时以上），才能进行吊灯安装。

电池组件安装⒈太阳能电池板的输出正负极在连接到控制器前须采取措施避免短接；⒉太阳电池组件与支架连接时要牢固可靠；⒊组件的输出线应避免裸露，并用扎带扎牢；⒋电池组件的朝向要朝正南，以指南针指向为准。

蓄电池安装⒈电池置于控制箱内时须轻拿轻放，防止砸坏控制箱；2.输出线连接在蓄电池后在任何情况下禁止短接，避免损坏蓄电池；灯具安装⒈行各部位组件固定：太阳板固定在太阳板支架上，灯头固定到挑臂上，然后将支架与挑臂固定到主杆，并将连接线穿引到控制箱。

⒉灯杆立杆之前，先检查各部位紧固件是否牢固，灯头安装是否端正。

按照技术要求将连接线连接到控制器；先接蓄电池，再接负载，然后接太阳板；接线操作时一定要注意各路接线与控制器上标明的接线端子不能接错，正负两极性不能碰撞，不能接反；否则控制器将被损坏。

调试系统工作是否正常；松开控制器上太阳板连接线，灯亮；接上太阳板连接线，灯熄；同时仔细观察控制器上各指示灯的变化；一切属于正常，方可封好控制箱。

⒊灯杆立杆时，注意安全防范；螺丝绝对紧固好，如组件朝阳角度有所偏差，需要上去端调整其朝阳方向完全朝正南。

60W太阳能路灯施工安装说明书太阳能路灯安装施工与传统路灯安装过程基本一致，但有区别，特别是太阳能电池板与蓄电池的安装。

太阳能路灯安装施工工序：灯位的选定，基础预制，现在安装准备工作（蓄电池组装、电池板与支撑加的组装），灯杆组装（穿线、灯具安装、电池板技架安装），吊装，蓄电池安装，控制器安装，灯杆校位置，验收移交。

60W太阳能路灯配置价格表1. 12V２0０AH蓄电池尺寸522*240*215（mm）重量：60KG2. １８０W太阳能板尺寸：１580 X 808X3５mm 重量15KG3. 60WLED灯头：570*300*82（mm）重量10.5kg4. 路灯灯杆：8米.上口径70 (mm) 下口径160 (mm) 厚3.5 Q235钢板。

重量：105KG包装情况：泡沫纸包装5. 控制器：118*78*32 mm 重量：0.2KG6. 防水箱：572*280*23(mm) 5KG7. 电线12米8. 配件：若干各组件说明：1.180W太阳能板采用效率≥17%的高效太阳能电池组件，产电效益高；2.60W大功率LED节能灯，高效可靠3.10A智能远红外遥控光伏充放电控制器，可实现遥控编程与控制，工作模式与工作时段任意设置，运行稳定可靠。

4.12V200AH太阳能专用胶体蓄电池，深循环设计，恢复性好，提供2-3个阴雨天正常照明电量；5、8米灯杆整体内外热镀锌处理，抗腐蚀性强，10级抗风等级设计，造型简洁大方，安装简便。

太阳能路灯安装手册一产品示意图（以下图片仅供参考，具体请以实物为准)二产品介绍（以下图片仅供参考，具体请以实物为准）蓄电池盒蓄电池控制器配线支架太阳能电池板灯杆灯头三太阳能灯具选址要求1 太阳能电池板方向应对正南方向。

2 阵列板选择安装在周围无高大建筑物，树木，电线杆等无遮挡阳光和避风处。

当无法满足全天无遮挡时，要保证尽量在9:30-15:30间无遮挡。

3 太阳能灯具要尽量避免靠近热源，以防影响灯具使用寿命。

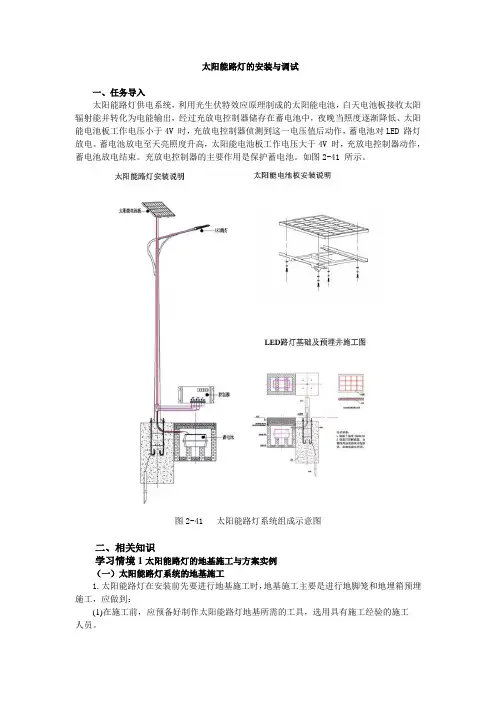

太阳能路灯的安装与调试一、任务导入太阳能路灯供电系统，利用光生伏特效应原理制成的太阳能电池，白天电池板接收太阳辐射能并转化为电能输出，经过充放电控制器储存在蓄电池中，夜晚当照度逐渐降低、太阳能电池板工作电压小于4V 时，充放电控制器侦测到这一电压值后动作，蓄电池对LED 路灯放电。

蓄电池放电至天亮照度升高，太阳能电池板工作电压大于4V 时，充放电控制器动作，蓄电池放电结束。

充放电控制器的主要作用是保护蓄电池。

如图2-41 所示。

图2-41 太阳能路灯系统组成示意图二、相关知识学习情境1太阳能路灯的地基施工与方案实例（一）太阳能路灯系统的地基施工1.太阳能路灯在安装前先要进行地基施工时，地基施工主要是进行地脚笼和地埋箱预埋施工，应做到：(1)在施工前，应预备好制作太阳能路灯地基所需的工具，选用具有施工经验的施工人员。

(2)严格依照太阳能路灯地基图选用合适的水泥，土壤酸碱度较高的地方必须选用耐酸碱的特殊水泥；细沙及石子中不得混有泥土等影响混凝土强度的杂质。

(3)严格按照太阳能路灯地基图尺寸（由施工人员确定施工尺寸）沿道路走向开挖地坑。

(4)地坑开挖完毕后应放置1～2天，察看是否有地下水渗出。

若有地下水渗出，则应立刻停止施工。

(5)地基中放置蓄电池舱的槽底必须添加5×φ80的排水孔，或依据图纸要求添加排水孔。

(6)地基中埋置地笼的上表面处必须确保水平（采用水平仪进行测量、检测），地笼中的地脚螺栓必须与地基上表面垂直（采用角尺进行测量、检测）。

(7)在施工前，穿线管两端必须封堵，避免在施工过程中或施工后异物进入或堵塞线管，而导致安装时穿线困难或无法穿线。

(8)地基四周土壤必须夯实。

(9)太阳能路灯地基制作完毕后需养护2～7天（依据天气情况确定），经验收合格后方可进行太阳能路灯的安装。

2.地脚笼和地埋箱水泥混凝土基础设计要求：图2-42 蓄电池埋地箱图表2-35 杆柱类安装基础尺寸杆柱高度(m)A×B(mm)C×D(mm)E(mm)F(mm)H(mm)M(mm) 3～4.5 160×160300×3004040≥500 145～6 200×200400×4004040≥600 166～8 220×220400×4005050≥700 188～10 250×250500×5006060≥800 2010～12 280×280600×6006060≥1000 24（二）太阳能照明灯具基础预埋施工方案1．地脚笼施工方案（1）在立灯位置预留/挖掘符合标准的预埋坑（如果灯杆较高、安装地风力较大或地面以下土质松软，挖掘深度应适当加深）；（2）使用胶带将地脚笼的四个螺栓包裹好，防止后续施工中溅上水泥残渣；图2-43 地脚笼施工图（3）将地脚笼放置在预埋坑正中，注意保持地脚笼垂直安放且地脚笼平板上表面与原地面在同一水平面上，这样方可保证灯杆竖立后端正而不偏斜；（4）如蓄电池地下侧埋，基础中有穿线管，穿线管两端需包紧、扎实，避免溅入水泥影响穿线；（5）穿线管(推荐选用内嵌铁丝蛇皮管)直径Φ≥50mm，长1500mm-2000mm；（6）用C20混凝土浇筑固定地脚笼，浇筑过程中要不断使用震动棒震动混凝土，以保证混凝土凝固后整体的密实性，牢固性；（7）施工完毕后，及时清理地脚笼平板上残留的泥渣等；（8）混泥土凝固过程中，要定时浇水养护，待混凝土完全凝固，方可进行照明灯具的安装。

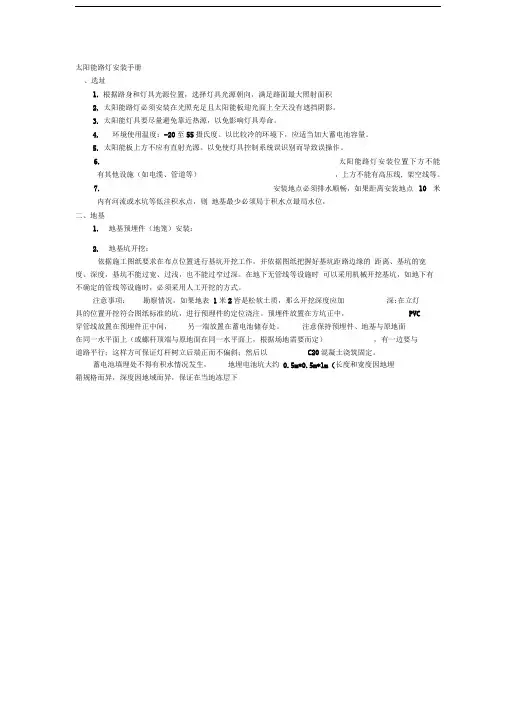

太阳能路灯安装手册、选址1.根据路身和灯具光源位置，选择灯具光源朝向，满足路面最大照射面积2.太阳能路灯必须安装在光照充足且太阳能板迎光面上全天没有遮挡阴影。

3.太阳能灯具要尽量避免靠近热源，以免影响灯具寿命。

4.环境使用温度：-20至55摄氏度。

以比较冷的环境下，应适当加大蓄电池容量。

5.太阳能板上方不应有直射光源。

以免使灯具控制系统误识别而导致误操作。

6.太阳能路灯安装位置下方不能有其他设施（如电缆、管道等），上方不能有高压线, 架空线等。

7.安装地点必须排水顺畅，如果距离安装地点10米内有河流或水坑等低洼积水点，则地基最少必须局于积水点最局水位，二、地基1.地基预埋件（地笼）安装：2.地基坑开挖：依据施工图纸要求在布点位置进行基坑开挖工作，并依据图纸把握好基坑距路边缘的距离、基坑的宽度、深度，基坑不能过宽、过浅，也不能过窄过深。

在地下无管线等设施时可以采用机械开挖基坑，如地下有不确定的管线等设施时，必须采用人工开挖的方式。

注意事项：勘察情况，如果地表1米2皆是松软土质，那么开挖深度应加深;在立灯具的位置开挖符合图纸标准的坑，进行预埋件的定位浇注。

预埋件放置在方坑正中，PVC穿管线放置在预埋件正中间，另一端放置在蓄电池储存处。

注意保持预埋件、地基与原地面在同一水平面上（或螺杆顶端与原地面在同一水平面上，根据场地需要而定），有一边要与道路平行；这样方可保证灯杆树立后端正而不偏斜；然后以C20混凝土浇筑固定。

蓄电池填埋处不得有积水情况发生，地埋电池坑大约0.5m*0.5m*1m（长度和宽度因地埋箱规格而异，深度因地域而异，保证在当地冻层下3.地基浇筑：1、混凝土粘稠度应适中，不能过稀，也不能过稠；2、基坑在浇筑前应做好准备工作，例如基坑的高度、有无杂物，若基坑有管线应提前申报领导做好适当处理；3、施工预埋前螺杆上裹上胶布；防止浇灌水泥污染螺杆，妨碍上螺丝。

4、混凝土凝固过程中，要定时浇水养护，待混凝土完全凝固（3-5天），才能进行吊灯安装；5、下预埋穿线管（保护管），应设专人及时对基础出线孔对准蓄电池出线孔，上端口应位于预埋件中部，且高于混凝土预埋件5厘米（以免进水），尽量避免预埋穿线管打弯，其内径不得小于所穿钢丝软管外径的 1.5倍，若保护管有弯曲时，不得小于2倍，要尽量避免死弯。

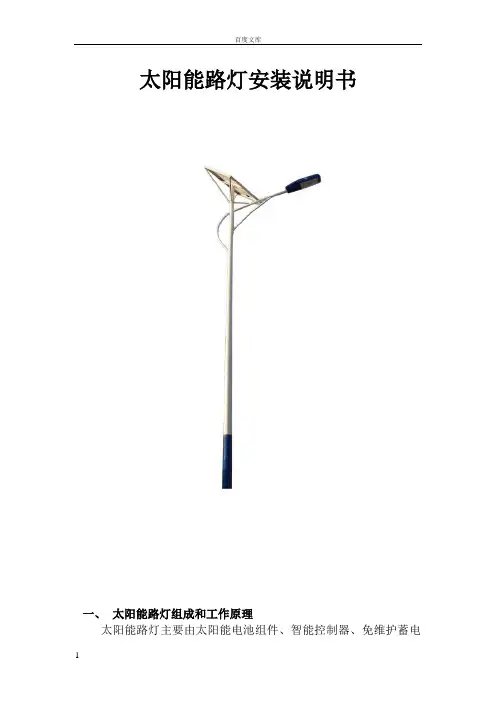

太阳能路灯安装说明书一、太阳能路灯组成和工作原理太阳能路灯主要由太阳能电池组件、智能控制器、免维护蓄电池、转台、光源、灯杆和结构件等组成。

太阳能路灯的工作原理是：太阳电池组件在白天将太阳辐射转换成电能，向免维护蓄电池充电，晚上由蓄电池给光源负载提供电力，光源在天黑时自动亮灯。

智能控制器对蓄电池的过充、过放进行保护，并对光源的开启和亮灯时间进行控制。

太阳电池组件灯头及光源转台灯臂灯杆控制器地脚螺栓平垫弹垫螺母地基及蓄电池箱二、太阳能路灯地基施工1、太阳能路灯施工要求：施工人员可根据施工现场情况，有责任对安装地点选用的不合理性提出置疑并停止施工，并将情况在第一时间内汇报给相关负责人。

1）施工前预备好制作太阳能路灯地基所需工具及选用具有施工经验的施工人员；2）严格依照太阳能路灯地基图选用合适的水泥，土壤酸碱度高的地方必须选用耐酸碱的特殊水泥；细沙及石子中不得有泥土等影响混凝土强度的杂质；3）严格按照太阳能路灯地基图尺寸（由施工人员确定施工尺寸）沿道路走向开挖地坑；4）地坑开挖完毕后放置1～2天，察看是否有地下水渗出。

若有地下水渗出，立刻停止施工；5）地基中放置蓄电池舱的槽底必须添加5×Ф80的排水孔或依据图纸要求。

6）地基中，埋置地笼的上表面处必须确保水平（采用水平仪进行测量、检测），地笼中的地脚螺栓必须与地基上表面垂直（采用角尺进行测量、检测）；7）施工前，穿线管两端必须堵封，避免施工过程中或施工后异物进入或堵塞，导致安装时穿线困难或无法穿线；8）地基四周土壤必须夯实；9）太阳能路灯地基制作完毕后需养护2～7天（依据天气情况确定）；10）太阳能路灯地基经验收合格后方可进行太阳能路灯的安装。

2、地基浇注具体步骤：1、确定立灯位置；勘察地质情况，如果地表1米2皆是松软土质，那么开挖深度应加深；同时要确认开挖位置以下没有其他设施（如电缆、管道等），要求路灯顶部没有长时间遮阳物体，否则要适当更换位置。

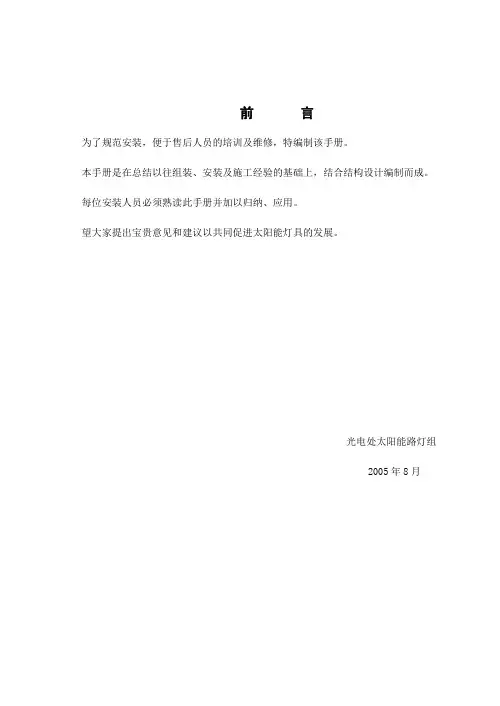

前言为了规范安装，便于售后人员的培训及维修，特编制该手册。

本手册是在总结以往组装、安装及施工经验的基础上，结合结构设计编制而成。

每位安装人员必须熟读此手册并加以归纳、应用。

望大家提出宝贵意见和建议以共同促进太阳能灯具的发展。

光电处太阳能路灯组2005年8月目录第一章太阳能路灯原理简介第一节太阳能系统原理简介 (3)第二节太阳能路灯主要部件简介 (4)第二章太阳能路灯包装及运输第一节太阳能路灯包装 (8)第二节太阳能路灯运输 (10)第三章太阳能路灯施工第一节太阳能路灯地基施工 (11)第二节太阳能路灯组装 (12)第三节太阳能路灯安装 (14)第四章太阳能路灯简单维修指南 (17)附录螺纹紧固件的紧固扭矩值 (18)第一章太阳能路灯原理第一节太阳能路灯系统简介太阳能路灯以控制、工作方式的不同，可分为三种系统：图1 太阳能路灯系统原理简图1、光控开－光控关原理：白天，太阳光照射到太阳电池组件表面时，光伏效应产生电能，并通过控制器对蓄电池进行充电；随着光线逐渐减弱，太阳电池组件产生的电压不断下降，当电压值低于控制器设置的启动电压值时，控制器启动负载工作。

光线逐渐增强，电池组件产生的电压增大并达到控制器设定关断电压值时，控制器切断负载。

2、光控开－时控关原理：白天，太阳光照射到太阳电池组件表面时，光伏效应产生电能，并通过控制器对蓄电池进行充电；随着光线逐渐减弱，太阳电池组件产生的电压不断下降，当电压值低于控制器设置的启动电压值时，控制器启动负载工作。

当负载工作时间达到控制器预先设定时间时，控制器切断负载，负载停止工作。

3、时控开－时控关原理：太阳光照射到太阳电池组件表面时，光伏效应产生电能，并通过控制器对蓄电池进行充电。

时间达到控制器设定时间时，控制器启动负载工作。

当负载工作时间达到控制器预先设定时间时，控制器切断负载，负载停止工作。

第二节太阳能路灯主要部件简介1、 灯杆组件材料选用优质钢材，结构上主要采用焊接、螺栓连接，表面经镀锌＋喷塑处理，设计寿命50年，抗风等级12级。

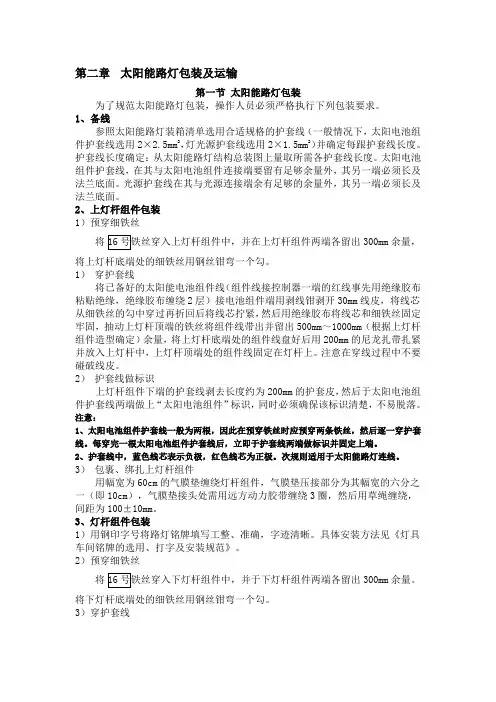

第二章太阳能路灯包装及运输第一节太阳能路灯包装为了规范太阳能路灯包装，操作人员必须严格执行下列包装要求。

1、备线参照太阳能路灯装箱清单选用合适规格的护套线（一般情况下，太阳电池组件护套线选用2×2.5mm2，灯光源护套线选用2×1.5mm2）并确定每跟护套线长度。

护套线长度确定：从太阳能路灯结构总装图上量取所需各护套线长度。

太阳电池组件护套线，在其与太阳电池组件连接端要留有足够余量外，其另一端必须长及法兰底面。

光源护套线在其与光源连接端余有足够的余量外，其另一端必须长及法兰底面。

2、上灯杆组件包装1）预穿细铁丝将300mm余量，将上灯杆底端处的细铁丝用钢丝钳弯一个勾。

1）穿护套线将已备好的太阳能电池组件线（组件线接控制器一端的红线事先用绝缘胶布粘贴绝缘，绝缘胶布缠绕2层）接电池组件端用剥线钳剥开30mm线皮，将线芯从细铁丝的勾中穿过再折回后将线芯拧紧，然后用绝缘胶布将线芯和细铁丝固定牢固，抽动上灯杆顶端的铁丝将组件线带出并留出500mm～1000mm（根据上灯杆组件造型确定）余量，将上灯杆底端处的组件线盘好后用200mm的尼龙扎带扎紧并放入上灯杆中，上灯杆顶端处的组件线固定在灯杆上。

注意在穿线过程中不要碰破线皮。

2）护套线做标识上灯杆组件下端的护套线剥去长度约为200mm的护套皮，然后于太阳电池组件护套线两端做上“太阳电池组件”标识，同时必须确保该标识清楚，不易脱落。

注意：1、太阳电池组件护套线一般为两根，因此在预穿铁丝时应预穿两条铁丝，然后逐一穿护套线。

每穿完一根太阳电池组件护套线后，立即于护套线两端做标识并固定上端。

2、护套线中，蓝色线芯表示负极，红色线芯为正极。

次规则适用于太阳能路灯连线。

3）包裹、绑扎上灯杆组件用幅宽为60cm的气膜垫缠绕灯杆组件，气膜垫压接部分为其幅宽的六分之一（即10cm），气膜垫接头处需用远方动力胶带缠绕3圈，然后用草绳缠绕，间距为100±10mm。

太阳能路灯安装示意图
地脚螺栓 平垫弹垫 螺母 灯杆
控制箱 挑臂 控制器和蓄电池 灯头及光源
太阳电池组件 1、地基浇注。

挖1米3
坑，放入地脚螺栓，倒入C20混凝土浇注，边倒边扶正地脚螺栓，使其水平，地脚螺栓要与原地面水平，施工完毕后，及时清理定位板的残渣，清理螺栓上的杂质，待混凝土凝固才能吊灯安装。

2、锁灯具。

将灯具电线穿过灯杆，到达控制箱，灯具装在挑臂上，调整灯具，保持与路面大致水平，锁紧4个内六角螺丝，
3、锁太阳能电池组件。

将太阳能电池板锁紧在支架上，将组件装在灯杆上，组件电线穿过灯杆到达控制箱，调整支架，使太阳能板朝南，锁紧支架。

4、立灯杆。

将灯杆抬起，套在地脚螺栓上，不要压到任何电线，依次上平垫、弾垫、螺母，锁紧螺母，稍微调整平垫厚度或个数，使灯杆水平，不倾斜。

5、连接控制器。

将蓄电池放入控制箱内，照控制器说明书接，先接蓄电池，在接灯具，再接太阳能板，不要插错孔位，否则控制器会烧毁，整个过程，太阳能板、蓄电池避免短接，完成后关上控制箱门。

6、完成安装。

路灯安装说明第二章太阳能路灯包装及运输第一节太阳能路灯包装为了规范太阳能路灯包装，操作人员必须严格执行下列包装要求。

1、备线参照太阳能路灯装箱清单选用合适规格的护套线（一般情况下，太阳电池组件护套线选用2×2.5mm,灯光源护套线选用2× 1.5mm ）并确定每跟护套线长度。

护套线长度确定：从太阳能路灯结构总装图上量取所需各护套线长度。

太阳电池组件护套线，在其与太阳电池组件连接端要留有足够余量外，其另一端必须长及法兰底面。

光源护套线在其与光源连接端余有足够的余量外，其另一端必须长及法兰底面。

2、上灯杆组件包装1）预穿细铁丝将16号铁丝穿入上灯杆组件中，并在上灯杆组件两端各留出将上灯杆底端处的细铁丝用钢丝钳弯一个勾。

1）穿护套线将已备好的太阳能电池组件线（组件线接控制器一端的红线事先用绝缘胶布粘贴绝缘，绝缘胶布缠绕2层）接电池组件端用剥线钳剥开 30mn 线皮，将线芯从细铁丝的勾中穿过再折回后将线芯拧紧，然后用绝缘胶布将线芯和细铁丝固定牢固，抽动上灯杆顶端的铁丝将组件线带出并留出500mnrr 1000mn （根据上灯杆组件造型确定）余量，将上灯杆底端处的组件线盘好后用 200mn ?勺尼龙扎带扎紧并放入上灯杆中，上灯杆顶端处的组件线固定在灯杆上。

注意在穿线过程中不要碰破线皮。

2）护套线做标识上灯杆组件下端的护套线剥去长度约为200mn ?勺护套皮，然后于太阳电池组件护套线两端做上“太阳电池组件”标识，同时必须确保该标识清楚，不易脱落。

1、太阳电池组件护套线一般为两根，因此在预穿铁丝时应预穿两条铁丝，然后逐一穿护套线。

每穿完一根太阳电池组件护套线后，立即于护套线两端做标识并固定上端。

2、护套线中，蓝色线芯表示负极，红色线芯为正极。

次规则适用于太阳能路灯连线。

3）包裹、绑扎上灯杆组件用幅宽为60cm 的气膜垫缠绕灯杆组件，气膜垫压接部分为其幅宽的六分之一（即10cn ）,气膜垫接头处需用远方动力胶带缠绕3圈，然后用草绳缠绕, 间距为100± 10mm3、灯杆组件包装1）用钢印字号将路灯铭牌填写工整、准确，字迹清晰。

太阳能路灯安装方法及注意事项安装太阳能路灯所需工具及设备：万用表、大扳手、细铁丝、尼龙扎带、铁锨、起吊绳（材料为软带；若为钢丝绳时，钢丝绳上必需包裹布带或在起调灯具时，垫有松软物体，避开损坏灯体）、吊车、升降车等。

安装太阳电池组件：太阳电池组件接线：A、打开太阳电池组件包装箱并检查太阳电池组件是否有损坏；B、把太阳电池组件护板护板放置于角钢框中，然后将太阳电池组件放置于护板上；安放太阳电池组件时，接线盒均处于高处，当太阳电池组件横放时，接线盒应向距灯杆组件近的方向靠拢；C、依据路灯的系统电压和太阳电池组件的电压将太阳电池组件线接好，如路灯的系统电压为 24v，太阳电池组件的电压为 17V或 18V，就应将太阳电池组件进行串联，串联的方法是第一块组件的正极(或负极)和其次块组件的负极（或正极）连接，若太阳电池组件的电压为34V，就应将太阳电池组件进行并联，并联的方法是第一块组件的正负极和其次块组件的正负极对应连接，接线时将太阳电池组件接线盒用小一字螺丝刀打开，把太阳电池组件电源线用小一字螺丝刀压接到接线盒的接线端子上，要求红线接正极，蓝线接负极，等线接好后将接线盒出线端的防水螺母紧固，并将接线盒内的接线端子处涂 7091 密封硅胶，涂胶量以使接线盒内进线孔处被完全密封为准，然后扣上接线盒盖，接线盒盖应扣紧，不行扣反。

D、用万用表检测太阳电池组件连线（接掌握器端）是否短路，同是检测太阳电池组件输出电压是否符合系统要求。

在晴好天气下其开路电压应大于 18V（系统电压为 12V）或 34V（系统电压为24V）。

在安装前和测试后太阳电池组件电源线接掌握器端的正极应用绝缘胶布将外露的线芯包好，绝缘胶布包两层。

留意：电池组件在安装过程中要轻拿轻放，避开工具等器具对其造成损坏。

固定太阳电池组件太阳电池组件和电池组件支架用 M620 的螺栓，M6 的螺母、垫圈 6 紧固。

安装时，应将螺栓由外向里安装，然后套上垫圈并用螺母紧固，紧固时要求螺栓连接处连接坚固，无松动。
