前言
建筑结构施工图平面整体表示设计方法（简称平法）是把结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造祥图相配合，即构成一套新型完整的结构设计。

平法的推广应用是我国结构施工图表示方法的一次重大改革。

平法自推广以来，先后推出96G101、00G101、03G101-1共三套图集，目前最新出版的是03G101-1，此图集从2003年2月15日起执行。

新版未来钢筋翻样软件在继承以往00G101计算规则的基础上，又增加了03G101-1图集中的内容，该软件以图形标注录入钢筋数据的方式将梁、柱、剪力墙直观地表示出来，其中相关参数还可以进行修改以满足特殊要求。

本文是依照03G101-1的计算规则，对梁的配筋进行手工计算，使用户在了解03G101-1规则的同时，可以直接与软件计算结果进行校对。

钢筋平法配筋计算
一、平法梁
1、梁的平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。

2、集中标注包括梁编号、梁截面尺寸、箍筋、通长筋或架立筋配置、梁侧面纵向构造钢筋或受扭钢筋配置、梁顶面标高高差（该项为选注）。

钢；
原位标注表示：支座1上部纵筋为4根直径22的二级钢，支座2两边上部纵筋为6根直径22的二级钢分两排，上一排为4根，下一排为2根；第一跨跨距3600，下部纵筋为3根直径18的二级钢，全部伸入支座，；第二跨跨距5800，下部纵筋为4根直径18的二级钢，全部伸入支座；以后类推。

梁配筋图如下：
说明：
1. Lae：纵向受拉钢筋抗震锚固长度（任何情况下不得小于250mm)
Ln：梁净跨; Hc：柱截面沿框架方向的高度
2. 一级抗震加密区>=2Hb，二至四级>=1.5Hb
手工计算结果如下：
上部通长筋2b22:
L=各跨长之和+悬梁跨长+左支座左半宽-2*BHC+max(Lae-支座宽+BHC,15d)+12d
=3600+5800+3600+2800+200-2*25+35*22-400+25+12*22
=15950+395+264
支座1右端上部一排筋2b22：
L=Ln/3（Ln为净跨值）+支座宽-BHC+ max(Lae-支座宽+BHC,15d)
= (3600-200*2)/3+400-25+35*22-400+25
=1442+395
支座2两端上部一排筋2b22：
L=Ln(支座两边较大一跨的净跨值)/3+支座+Ln/3
= (5800-200*2)/3+400+ (5800-200*2)/3
= 4000
支座2两端上部二排筋2b22：
L=Ln(支座两边较大一跨的净跨值)/4+支座+Ln/4
=(5800-200*2)/4+400+(5800-200*2)/4
=3100
支座3两端上部一排筋2b22：
L=Ln(支座两边较大一跨的净跨值)/3+支座+Ln/3
= (5800-200*2)/3+400+ (5800-200*2)/3
= 4000
支座3两端上部二排筋2b22：
L=Ln(支座两边较大一跨的净跨值)/4+支座+Ln/4
=(5800-200*2)/4+400+(5800-200*2)/4
=3100
支座4两端上部一排筋2b22：
L=Ln/3（Ln为净跨值）+支座宽+悬梁长-BHC
= (3600-200*2)/3+400+2800-200-25
= 4042
第一跨下部纵筋3b18：
L=Ln+支座宽-BHC+max(Lae,0.5Hc+5d) +max(15d, Lae-支座宽+BHC)
=3600-2*200+400-25+35*18+ 15*18
=4205+270
第二跨下部纵筋4b18：
L=Ln+max(Lae,0.5Hc+5d)*2
=(5800-200*2)+2*35*18
=6660
第三跨下部纵筋3b18：L= Ln+max(Lae,0.5Hc+5d)*2
=(3600-2*200)+2*35*18
=4460
右悬梁下部筋3b18：L= 悬梁长-BHC+15d
=(2800-200)-25+15*18
=2845
箍筋尺寸：L1=300-2*25+2*8=266
L2=600-2*25+2*8=566。

合集下载

梁平法钢筋计算

梁平法钢筋计算

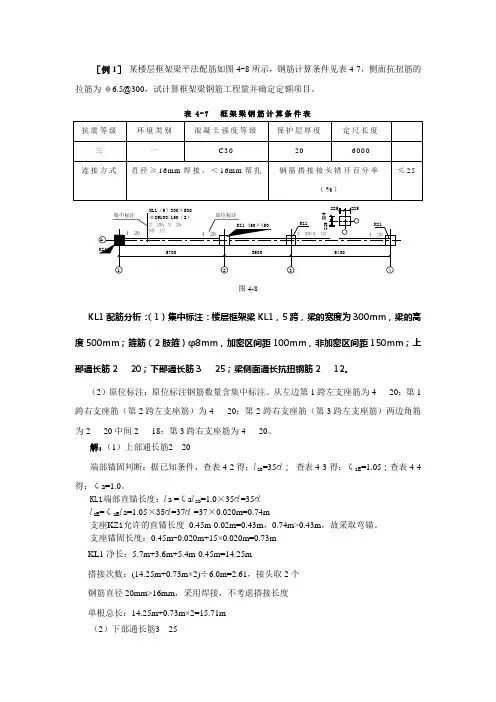

［例1］ 某楼层框架梁平法配筋如图4-8所示，钢筋计算条件见表4-7，侧面抗扭筋的拉筋为φ6.5@300，试计算框架梁钢筋工程量并确定定额项目。

表4-7 框架梁钢筋计算条件表 抗震等级环境类别 混凝土强度等级 保护层厚度 定尺长度 三一 C30 20 6000 连接方式 直径≥16mm 焊接，＜16mm 帮扎 钢筋搭接接头错开百分率（%）≤25 原位标注集中标注KL1集中标注解析KL1--楼层框架梁,编号为1；5--跨数；300×600--梁的宽度（mm）×梁的高度（mm）φ8--箍筋HPB300直径8mm；@100/150--间距加密区100mm，非加密区150mm；2--箍筋肢数KL1（5）300×500φ8@100/150（2）1A540036005700234KZ1KZ1 450×450KZ1225225225225图 4-7KZ1图4-8KL1配筋分析：（1）集中标注：楼层框架梁KL1，5跨，梁的宽度为300mm ，梁的高度500mm ；箍筋（2肢箍）φ8mm ，加密区间距100mm ，非加密区间距150mm ；上部通长筋220；下部通长筋325；梁侧面通长抗扭钢筋212。

（2）原位标注：原位标注钢筋数量含集中标注。

从左边第1跨左支座筋为420；第1跨右支座筋（第2跨左支座筋）为420；第2跨右支座筋（第3跨左支座筋）两边角筋为220中间218；第3跨右支座筋为420。

解：（1）上部通长筋220端部锚固判断：据已知条件，查表4-2得：l ab =35d ； 查表4-3得：ζaE =1.05；查表4-4得：ζa=1.0。

KL1端部直锚长度：l a =ζa l ab =1.0×35d =35dl aE =ζaE l a=1.05×35d =37d =37×0.020m=0.74m支座KZ 1允许的直锚长度 0.45m-0.02m=0.43m ，0.74m>0.43m ，故采取弯锚。

梁钢筋计算与案例(平法施工图)

梁钢筋计算与案例(平法施工图)


项数值原位标注，施工时，原位标注取值优先。
返回
集中标注包括梁编号、梁截面尺寸、箍筋、通长筋
或架立筋配置、梁侧面纵向构造钢筋或受扭钢筋配 置、梁顶面标高高差（该项为选注）。
李P185
6-1-9\10
梁编号由代号、序号、跨数及是否有外伸组成 代号：KL ：楼层框架梁 WKL：屋面框架梁 L非框架梁 KZL：框支梁 JZL： 井字梁 XL：悬挑梁 序号：以数字为顺序号 跨数及是否有外伸：（XX）表示X跨，端部无外伸： （XXA）: 表示一端有外伸 （XXB）:表示两端有外伸
梁构件编号实例
楼层框架梁1，3跨，端部无外伸
梁构件编号实例
楼层框架梁2，2跨，一端有外伸
梁构件编号实例
屋面框架梁1，4跨，端部无外伸
梁构件编号实例
楼层框架梁3，3跨，两端有外伸
梁箍筋
Ф 8@100/200(2):100为加密区间距，200 为非加密区间距
上部通长筋
KL5(3)300*400 Φ8@100/200(2) 2 Φ 20;4 Φ20-----表示2根上部通长筋2 Φ20
计算效果：
下部钢筋非通长筋
计算公式：（Ln净跨长 注：下部钢筋 不分上下排） 框架梁下部钢筋＝净跨长度+2*锚固
下部钢筋非通长筋计算公式
边跨下部筋长度=本身净跨+左锚固+右锚固（中间支座锚固）
下部钢筋非通长筋计算公式
中间跨下部筋长度=本身净跨+左锚固+右锚固
下部钢筋非通长筋的锚固
下部不伸入支座的钢筋
KL4(2) 300*400 Φ8@100/200(2) 2 Φ20;6 Φ20 2/4----表示6根下部通长筋Φ20 上排2 根，下排4根
梁平法钢筋工程量计算

梁平法钢筋工程量计算

梁平法钢筋工程量计算
主讲人：明聪玉
框架梁中常见钢筋形状
上：上部通长筋 中：腰筋 下：下部钢筋(通长或不通长) 左：左支座钢筋 中：架立钢筋或跨中钢筋 右：右支座钢筋 箍筋 附加钢筋：吊筋、次梁加筋、加腋钢筋
上部贯通筋
当支座宽度-保护层≧LaE且≧0.5hc+5d时，取max( LaE , 0.5hc+5d) •当支座宽度-保护层﹤LaE时，取支座宽度-保护层+15d
架立筋
可按150mm计 算
架立筋长度＝Ln/3+2*搭接长度
下部钢筋
下部钢筋不分上下排 下部钢筋长度＝净跨长度+两端锚固
腰筋 腰筋长度＝净跨长度+2*锚固+搭接
拉筋
腰筋拉筋长度＝梁宽2×保护层+2d+2×4.9d
吊筋
吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50
吊筋
22
上部贯通筋长度=跨长和-左边支座内侧宽-右边支座内侧宽 +左支座锚固+右支座锚固
=净跨长+锚固*2
端支座负筋
上排钢筋长度＝Ln/3+锚固 下排钢筋长度＝Ln/4+锚固 （锚固同梁上部贯通筋端锚固，Ln为净跨长）
中间支座负筋
上排钢筋长度＝2×Ln/3+支座宽度 下排钢筋长度＝2×Ln/4+支座宽度
梁平法识图及钢筋计算

梁平法识图及钢筋计算


例 梁下部纵筋注写为 6Φ25 2（-2）/4，则表示上排纵筋
为 2Φ25，且不伸入支座：下一排纵筋为 4Φ25，全部伸
入支座。
梁下部纵筋注写为 2Φ25+3Φ22（-3）/5Φ25，表示？
？？
2021/3/17
P87
2021/3/17
2021/3/17
附加箍筋或吊筋
2021/3/17
请画出以下截面配筋情况 （1、2、3、4截面）
其他细节请查阅 《混凝土结构设计规范 》GB 50010-2010
2021/3/17
（2）机械锚固 ：
当HRB335级、HRB400级和RRB400级纵向受拉钢筋
末端采用机械锚固措施时，包括附加锚固端头在内的锚
固长度可取为：
×0.7
（3）当计算中充分利用纵向钢筋的抗压强度时，其锚固 长度不应小于受拉锚固长度的0.7倍。
例 Φ10@100/ 200(4)：
表示箍筋为Ⅰ级钢筋，直径Φ10 ，加密区间距为 100， 非加密区间距为 200 ，均为四肢箍。
Φ8@100(4) /150(2)：
表示箍筋为Ⅰ级钢筋，直径Φ8，加密区间距为100， 四肢箍；非加密区间距为 150，两肢箍。
加密区范围见响应抗震级别的标准构造详图。
非抗震： 抗震：
注意：公式中仍是la和laE，说明跟钢筋在混凝土中的锚固 有直接关系，这是搭接钢筋的传力机理所决定的！
2021/3/17
（b）同一构件中相邻纵向受力钢筋的
P55
绑扎搭接接头宜相互错开
钢筋绑扎搭接接头连接区段的长度为1.3倍搭接长度
，凡搭接接头中点位于该连接区段长度内的搭接接头均属
