(完整版)线性成品排水沟安装步骤及注意事项

成品排水沟施工方案1. 引言成品排水沟是一种用于排水、收集和引导降水的设施，广泛应用于工业区、城市道路、建筑物等场所。

本文档旨在提供一种成品排水沟施工方案，以确保排水系统的稳定运行和长期使用。

2. 施工前准备2.1 设计方案确认在施工前，应仔细审查设计方案，确认排水沟的设计参数、尺寸和材料要求是否符合要求。

2.2 施工图纸准备根据设计方案，准备施工图纸，包括排水沟的布置、截面尺寸和相关细节。

2.3 材料和设备准备根据设计方案和施工图纸，准备所需的材料和设备，包括排水沟板、连接件、地脚螺栓等。

2.4 现场勘测在施工前进行现场勘测，了解现场地形、地质条件和现有管线等情况，为施工做好准备。

3. 施工步骤3.1 清理施工区域清理施工区域，清除杂物和障碍物，确保施工区域干净整洁。

3.2 排水沟布置根据施工图纸的要求，在地面上标出排水沟的布置位置。

3.3 沟槽挖掘使用挖掘机或人工挖掘沟槽，确保沟槽的尺寸和深度符合设计要求。

3.4 沟槽处理清理沟槽底部，确保底部平整且无杂物。

如有需要，可以使用砂浆或刷涂防水材料进行底部处理。

3.5 排水沟安装使用起重设备将排水沟板逐段安装在沟槽中，确保安装位置准确、垂直，并与相邻板块连接紧密。

3.6 排水沟固定使用地脚螺栓将排水沟板固定在地面上，保证其稳固不移动。

3.7 排水沟连接根据设计要求和实际情况，使用连接件将排水沟板连接起来，确保连接紧密、密封。

3.8 安装检查在排水沟安装完成后，进行安装检查，包括排水沟的水平度、垂直度、连接件的紧固程度等。

4. 施工质量控制4.1 施工过程监控在施工过程中，设立专门监控人员，定期检查施工质量，并及时纠正施工中的问题。

4.2 施工记录在施工过程中，详细记录施工情况，包括施工时间、施工人员、材料使用情况等。

4.3 施工现场管理加强施工现场管理，严格执行安全规章制度，确保施工安全。

5. 施工完工与验收5.1 施工完工施工完成后，对施工区域进行清理，清除施工障碍物和杂物。

成品混凝土排水沟安装方法嘿，咱今儿就来讲讲成品混凝土排水沟的安装方法！这可是个重要的事儿，就像给房子搭好稳固的排水通道一样。

首先，你得把安装的地方清理干净呀，就好比你要请客吃饭，不得先把桌子擦干净摆整齐嘛！把那些个杂物啦、石头啦都弄走，给排水沟腾出个干净清爽的“家”。

然后呢，就要开始测量啦！可别小瞧这一步，得量得准准的，要不然排水沟装歪了可就麻烦啦。

就好像你裁衣服，尺寸不对那能合身吗？这时候就得细心点，拿着尺子好好比划比划。

接着就是放置排水沟啦，这可得小心轻放，别磕着碰着了。

你想想，要是你新买的宝贝玩意儿不小心摔了一下，你得多心疼呀！放好之后，还得调整调整位置，让它在那儿乖乖待着，发挥它排水的大作用。

这时候，就要用水泥砂浆把排水沟固定住啦。

这就像给它打个“地基”，让它稳稳当当的。

水泥砂浆可得和好咯，不能太稀也不能太稠，就跟和面似的，得有个度。

然后把它抹在排水沟周围，让排水沟和地面紧密结合。

安装好了还不算完事儿哦！还得检查检查，看看有没有哪里没安好，有没有缝隙啥的。

这就像你出门前得照照镜子，看看自己穿戴整齐没有呀。

要是有问题，赶紧解决，可别等以后出了麻烦才后悔。

在安装的过程中，可得注意安全呀！别毛手毛脚的，要是不小心磕着碰着了，那多不划算呀。

而且要保证安装的质量，别马马虎虎的，这可是关系到以后排水顺不顺畅的大事儿呢！咱再打个比方，这成品混凝土排水沟就像是家里的水管，要是水管漏水或者堵了，那家里不就乱套啦？所以呀，安装的时候一定要认真对待，不能有丝毫马虎。

总之呢，成品混凝土排水沟的安装虽然不是什么特别难的事儿，但也得用心去做。

只要按照步骤来，细心点、耐心点，就一定能把它安装好。

这样以后下雨啥的，就不用担心排水不畅啦，家里也能清清爽爽的。

大家说是不是这个理儿呀？所以呀，可别小瞧了这小小的排水沟安装哦！。

线性成品排水沟安装步骤及注意事项线性成品排水沟安装步骤及注意事项我们的安装说明是常用的安装建议。

任何关于排水沟的安装的特殊要求必须经过相关专业设计师的认可和确认。

1.根据各地实际的安装条件、铺装形式、地质条件、承重等级以及使用客户的其他具体要求选择适合的产品类型和安装位置2.相邻表面（街道，平面等）应该高于排水沟安装高度3-5mm3.排水沟运行中的水平应力—混凝土区域4.当应用在混凝土拱石段和侧表面铺饰时，需要将盖板嵌入沟槽中，或者是排水沟可以有效的抵消应力5.确保在安装过程中，排水沟不受机械损伤。

例如，在施工时车辆必须穿过排水沟，应尽量避免碾压排水沟6.沉砂池和类似的跌水井与排水沟的安装方式类似7.EN1433强制规定，可用于行驶路面的盖板级别为C250级别或者以上伸缩缝当铺装方式为混凝土铺装时，一定要设置与排水沟相同方向以及垂直的伸缩缝。

伸缩缝的距离参考安装指南。

并且经过结构设计师的认可。

若伸缩缝与排水沟相交，不允许现有伸缩缝被排水沟打断。

可令伸缩缝位于两个沟体结合处，或者将沟体截断然后重新密封。

临时保护措施在排水沟已定位安放且施工尚未完成结束时，暴露于外的排水沟顶部易受到施工场地过往交通工具的破坏，应避免场地内车辆直接碾压排水沟。

如车辆必须穿越排水沟，则要求在排水沟两侧各铺设至少0.9米宽的通行带，不建议采用活动式木板。

密封缝打胶防渗漏措施如排水系统安装于结构板内、则排水沟构件见结合部的密封打胶缝内应用适合的密封胶进行密封处理。

密封胶应具备与排水沟材质相同的抗化学腐蚀性，同时也能适应来自地板的运动和温度变化。

在密封胶前工作面应该经过认真处理。

线性排水沟现场安装工序1. 开挖基槽开凿足够宽度的沟渠；保证至少8cm（class A15）的空间可以用于被放置。

由于承重等级及地面不同的铺装方式，对应不同的尺寸要求。

具体可以参考安装指南和安装规范进行施工。

2. 布置出水口施工中通常从跌水井或者其他类型接水口开始。

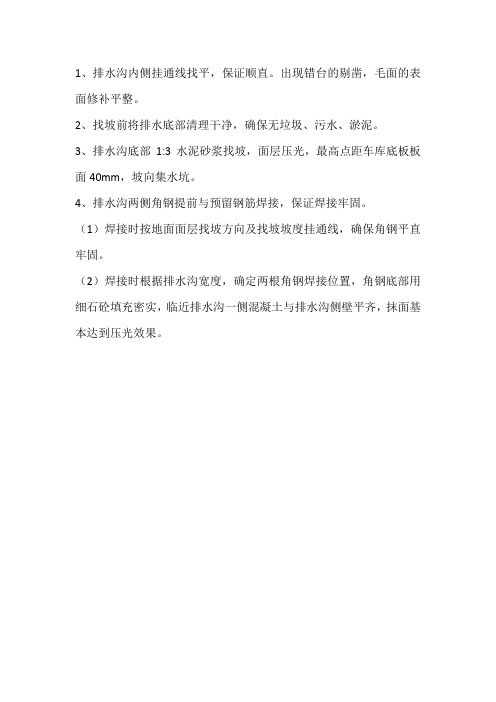

1、排水沟内侧挂通线找平，保证顺直。

出现错台的剔凿，毛面的表面修补平整。

2、找坡前将排水底部清理干净，确保无垃圾、污水、淤泥。

3、排水沟底部1:3水泥砂浆找坡，面层压光，最高点距车库底板板面40mm，坡向集水坑。

4、排水沟两侧角钢提前与预留钢筋焊接，保证焊接牢固。

（1）焊接时按地面面层找坡方向及找坡坡度挂通线，确保角钢平直牢固。

（2）焊接时根据排水沟宽度，确定两根角钢焊接位置，角钢底部用细石砼填充密实，临近排水沟一侧混凝土与排水沟侧壁平齐，抹面基本达到压光效果。

线性成品排⽔沟的选⽤及安装技术要求1、线性排⽔沟1.1 排⽔系统组成：由若⼲个成品模块排⽔沟主体、相应的成品排⽔沟盖板、成品检查盒（集⽔井、专⽤管沟转换井）及堵板等组成，完成绿地、体育场及⼴场⾬⽔收集并输送到建筑⼩区或城市⾬⽔排⽔管的系统。

1.2 ⼀体式模块成品排⽔。

2、线性排⽔沟材质2.1 树脂混凝⼟线性排⽔沟2.1.1 以聚酯树脂为主要原料，通过配以其他添加剂形成胶凝材料，结合凝结成⼀种复合材并⽣产的模块排⽔沟主体。

2.1.2 树脂混凝⼟排⽔沟应具有抗压、抗冲击、抗弯、⾯光洁、不渗⽔和不吸⽔、经久耐⽤等特点。

2.2 树酯混凝⼟成品排⽔沟重量轻、施⼯⽅便，场进⾏切割、钻孔，⽽不会改变其性能变化。

3、沟盖板材质3.1 平算式排⽔沟盖板有球墨铸铁、镀锌钢板、树脂混凝⼟、不锈钢等。

3.2 缝隙式排⽔沟盖板有球墨铸铁、镀锌钢板、不锈钢等。

3.3 盖板均为模块化⽣产成品。

4、产品规格及技术参数4.1 排⽔沟断⾯形状4.1.1 沟底为半圆形的排⽔沟，在本图集中称U形排⽔沟。

4.1.2 沟底为⽅形的排⽔沟，在本图集中称L形排⽔沟。

4.1.3 沟底为椭圆形的排⽔沟，在本图集中称V形排⽔沟。

4.1.4 排⽔沟的上⼝分平⼝和企⼝两种形式。

4.2 ⼀体式排⽔沟是指沟体与沟盖板为整体⽣产制造的排⽔沟。

4.3 排⽔沟的断⾯尺⼨详见本图集（下⽅）。

4.4 排⽔沟的承重等级详表4-1。

5、选⽤原则5.1 ⽔⼒计算应符合下列要求：5.1.1 ⽔⼒计算应按下列公式计算：Q=Av式中：Q—设计流量(m³／s)；A—⽔流有效断⾯⾯积(㎡)：v—流速( m/s)；R—⽔⼒半径(m)；I—⽔⼒坡降；n—粗糙系数。

5.1.2 计算公式中参数应按下列要求进⾏取僮。

（1）最⼤设计充满度按表5-取值。

（2）最⼤设计流速应按下列要求进⾏取值。

①当⽔流深度为0. 4～1. 0m时，最⼤设计流速为4m/s。

②当⽔流深度在0. 4～1. 0m范围以外时，最⼤设计流速宜乘以下表所列系数：③粗糙系数n取值范围为0. 009~0. 011。

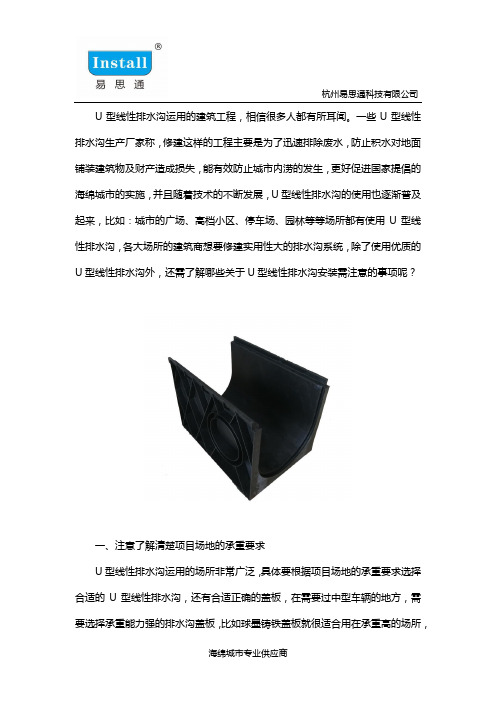

杭州易思通科技有限公司U型线性排水沟运用的建筑工程，相信很多人都有所耳闻。

一些U型线性排水沟生产厂家称，修建这样的工程主要是为了迅速排除废水，防止积水对地面铺装建筑物及财产造成损失，能有效防止城市内涝的发生，更好促进国家提倡的海绵城市的实施，并且随着技术的不断发展，U型线性排水沟的使用也逐渐普及起来，比如：城市的广场、高档小区、停车场、园林等等场所都有使用U型线性排水沟，各大场所的建筑商想要修建实用性大的排水沟系统，除了使用优质的U型线性排水沟外，还需了解哪些关于U型线性排水沟安装需注意的事项呢？一、注意了解清楚项目场地的承重要求U型线性排水沟运用的场所非常广泛，具体要根据项目场地的承重要求选择合适的U型线性排水沟，还有合适正确的盖板，在需要过中型车辆的地方，需要选择承重能力强的排水沟盖板，比如球墨铸铁盖板就很适合用在承重高的场所，杭州易思通科技有限公司如果是用在公园、广场这样的地方，建议用不锈钢缝隙式沟盖板，安装后地表面仅会露出一条线缝，但却具有良好的排水能力，顶端几乎可以与所有路表面材质结合，不仅美观、排水量也很好。

二、注意搭配集水井使用，免维护一般在广场、足球场这种比较大的场所，运用的U型线性排水沟数量也比较多，我们会建议间隔一段距离安装一个集水井，通过集水井可以更方便的进行清理维护工作。

且可以根据工程设计的线性排水沟来选择相应的集水井，灵活运用。

三、注意将排水沟盖板嵌入沟槽中在安装过程中，选择用混凝土拱石段和对侧外表铺饰时，对于有盖板的U 型线性排水沟来说，需要将U型线性排水沟盖板嵌入沟槽中，这样可以有效抵消其压力。

另外友情提示：为了保证在安装使用过程中，排水沟不受机械损伤，所以在施工中车辆的穿行可以尽量远离，无法绕行时，应尽量防止碾压到U型线性排水沟。

四、注意安装时的过弯处理由于U型线性排水沟的使用区域非常广泛，当其用在各式各样的施工环境时，设计的排水沟不会都是直线排水，很多时候是有弯度的，那么U型线性排水沟生产的都是一节一米直的，遇到有弧度的地方时，专业的排水沟厂家会告诉你，如在安装的道路边有曲线，一些小弧度，U型线性排水沟是可以过弯处理的，如遇弯度较大，需要现场进行排水沟切割，盖板切平整即可，要是有偏差一点，杭州易思通科技有限公司那么打胶处理一下。

成品树脂排水沟安装方法一、准备工作1.材料准备：准备好所需的成品树脂排水沟及配件，如连接件、密封垫、螺丝等。

2.工具准备：准备好常用的工具，如扳手、螺丝刀、电钻等，以及测量工具、切割工具等。

二、施工准备1.核实施工图纸：在施工前，按照排水沟的设计图纸核实排水沟的尺寸、位置等。

2.清理施工区域：将施工区域清理干净，确保地面平整，无杂物。

三、安装主体1.确定排水位置：根据设计要求和施工图纸，在地面上标出排水沟的位置和大小。

2.打地沟：根据排水沟的尺寸，在地面上用工具打出相应的地沟，深度需根据排水沟的要求进行调整。

3.安装底座：将排水沟的底座放置在地沟中，并使用水平仪进行调整，使其保持水平。

4.连接排水沟：根据排水沟的长度和设计要求，将排水沟的各个部分进行拼接，并使用连接件固定。

确保连接处密封良好。

5.安装格栅：根据设计要求，将格栅放置在排水沟上，并固定好。

四、施工注意事项1.安装时要仔细核对施工图纸，确保排水沟的尺寸和位置正确。

2.在安装过程中，要注意保护排水沟不受损坏，避免碰撞或摔落。

3.安装前，要清理地面杂物，确保地面平整。

4.安装过程中，要根据需要调整排水沟的高度和坡度，以保证排水畅通。

5.在连接排水沟的过程中，要确保连接件的牢固和密封性。

6.安装完成后，要进行检查，确保排水沟安装牢固，格栅平整。

五、安装后处理1.进行排水测试：安装完成后，要进行排水测试，检查排水沟的排水效果，确保排水畅通。

2.清洗排水沟：定期对排水沟进行清洗，以防止积水和杂物堆积。

3.维护保养：根据使用情况，对排水沟进行维护保养，修复损坏部分，确保排水沟的正常使用。

综上所述，成品树脂排水沟的安装方法包括准备工作、施工准备、安装主体、施工注意事项和安装后处理等步骤。

只有严格按照施工要求进行操作，才能确保排水沟的安装质量和使用效果。

线性成品排水沟安装步骤及注意事项我们的安装说明是常用的安装建议。

任何关于排水沟的安装的特殊要求必须经过相关专业设计师的认可和确认。

1.根据各地实际的安装条件、铺装形式、地质条件、承重等级以及使用客户的其他具体要求选择适合的产品类型和安装位置2.相邻表面（街道，平面等）应该高于排水沟安装高度3-5mm3.排水沟运行中的水平应力—混凝土区域4.当应用在混凝土拱石段和侧表面铺饰时，需要将盖板嵌入沟槽中，或者是排水沟可以有效的抵消应力5.确保在安装过程中，排水沟不受机械损伤。

例如，在施工时车辆必须穿过排水沟，应尽量避免碾压排水沟6.沉砂池和类似的跌水井与排水沟的安装方式类似7.EN1433强制规定，可用于行驶路面的盖板级别为C250级别或者以上伸缩缝当铺装方式为混凝土铺装时，一定要设置与排水沟相同方向以及垂直的伸缩缝。

伸缩缝的距离参考安装指南。

并且经过结构设计师的认可。

若伸缩缝与排水沟相交，不允许现有伸缩缝被排水沟打断。

可令伸缩缝位于两个沟体结合处，或者将沟体截断然后重新密封。

临时保护措施在排水沟已定位安放且施工尚未完成结束时，暴露于外的排水沟顶部易受到施工场地过往交通工具的破坏，应避免场地内车辆直接碾压排水沟。

如车辆必须穿越排水沟，则要求在排水沟两侧各铺设至少0.9米宽的通行带，不建议采用活动式木板。

密封缝打胶防渗漏措施如排水系统安装于结构板内、则排水沟构件见结合部的密封打胶缝内应用适合的密封胶进行密封处理。

密封胶应具备与排水沟材质相同的抗化学腐蚀性，同时也能适应来自地板的运动和温度变化。

在密封胶前工作面应该经过认真处理。

线性排水沟现场安装工序1. 开挖基槽开凿足够宽度的沟渠；保证至少8cm（class A15）的空间可以用于被放置。

由于承重等级及地面不同的铺装方式，对应不同的尺寸要求。

具体可以参考安装指南和安装规范进行施工。

2. 布置出水口施工中通常从跌水井或者其他类型接水口开始。

确定好起始位置后，按照沟体两侧显示的水流方向进行安装。

线性成品排水沟安装步骤及注意事项线性成品排水沟是一种常用于道路、广场、停车场等场所的排水设施。

安装线性成品排水沟时需要严格按照一定的步骤进行，并注意一些细节，以确保排水沟的安装质量和使用效果。

下面是线性成品排水沟安装的步骤及注意事项。

一、材料准备1.确认线性成品排水沟的规格、型号和数量，确保与设计要求相符。

2.核对线性成品排水沟的配套件，如锚定件、径向调整件、连接件等，确保准备完整。

二、施工准备1.清理施工场地，确保没有杂物、尘土等，保持整洁。

2.根据设计要求确定排水沟的布设位置和线路。

3.标记出排水沟的位置，并确定排水沟的安装起点和方向。

三、排水沟安装1.先安装沉淀池或井盖部分。

根据设计要求挖掘沉淀池或井盖的坑底，然后放入砌石或混凝土基础，再将沉淀池或井盖放置在基础上，固定好。

2.将线性成品排水沟的排水单元根据设计要求排列好，并连接起来。

参考施工图纸，将每个排水单元依次放置在基础上，用螺栓等固定住。

3.连接排水沟的侧板。

将排水沟的侧板与排水单元依次连接起来，确保侧板与排水单元之间紧密贴合。

4.固定排水沟。

使用凿子在侧板上打孔，并依次安装锚定件，将排水沟固定在基础上。

注意锚定件的位置和数量要符合设计要求。

5.调整排水沟的高度。

根据设计要求，使用径向调整件调整排水沟的高度，使之与周围的地面平齐。

6.连接排水沟的出水管。

根据设计要求，在排水沟的出水口处找到合适的位置，连接出水管，并确保密封性良好。

四、施工验收1.检查排水沟的安装质量。

仔细检查排水沟的外观和固定情况，确保各个部件之间紧密连接，没有松动或漏水现象。

2.检查排水沟的排水效果。

通过倒水或其他方法，检查排水沟的排水能力是否正常，是否存在积水或慢排水现象。

3.核对施工记录和验收报告。

注意事项：1.安装线性成品排水沟前，要仔细阅读施工图纸和技术要求，了解设计意图和施工要求。

2.施工前要做好充分的准备工作，确保所需的材料、工具和设备齐备。

3.施工人员要具备一定的技术和经验，操作规范，遵守施工安全规范。

线性成品排水沟安装步骤及注意事项线性成品排水沟安装步骤及注意事项我们的安装说明是常用的安装建议。

任何关于排水沟的安装的特殊要求必须经过相关专业设计师的认可和确认。

1.根据各地实际的安装条件、铺装形式、地质条件、承重等级以及使用客户的其他具体要求选择适合的产品类型和安装位置2.相邻表面（街道，平面等）应该高于排水沟安装高度3-5mm3.排水沟运行中的水平应力—混凝土区域4.当应用在混凝土拱石段和侧表面铺饰时，需要将盖板嵌入沟槽中，或者是排水沟可以有效的抵消应力5.确保在安装过程中，排水沟不受机械损伤。

例如，在施工时车辆必须穿过排水沟，应尽量避免碾压排水沟6.沉砂池和类似的跌水井与排水沟的安装方式类似7.EN1433强制规定，可用于行驶路面的盖板级别为C250 级别或者以上伸缩缝当铺装方式为混凝土铺装时，一定要设置与排水沟相同方向以及垂直的伸缩缝。

伸缩缝的距离参考安装指南。

并且经过结构设计师的认可。

若伸缩缝与排水沟相交，不允许现有伸缩缝被排水沟打断。

可令伸缩缝位于两个沟体结合处，或者将沟体截断然后重新密封。

临时保护措施在排水沟已定位安放且施工尚未完成结束时，暴露于外的排水沟顶部易受到施工场地过往交通工具的破坏，应避免场地内车辆直接碾压排水沟。

如车辆必须穿越排水沟，则要求在排水沟两侧各铺设至少 0.9 米宽的通行带，不建议采用活动式木板。

密封缝打胶防渗漏措施如排水系统安装于结构板内、则排水沟构件见结合部的密封打胶缝内应用适合的密封胶进行密封处理。

密封胶应具备与排水沟材质相同的抗化学腐蚀性，同时也能适应来自地板的运动和温度变化。

在密封胶前工作面应该经过认真处理。

线性排水沟现场安装工序1.开挖基槽开凿足够宽度的沟渠；保证至少 8cm （class A15 ）的空间可以用于被放置。

由于承重等级及地面不同的铺装方式，对应不同的尺寸要求。

具体可以参考安装指南和安装规范进行施工。

2.布置出水口施工中通常从跌水井或者其他类型接水口开始。
