机柜安装步骤及注意事项教学内容

机柜安装施工方案一、引言本文档旨在说明机柜安装施工的方案，包括了机柜的选型、安装位置的选择、安装步骤以及相关注意事项等内容。

将按照以下几个方面来详细介绍。

二、机柜选型选择合适的机柜对于机房的管理和运维至关重要，以下几点需要考虑：1.尺寸：根据机房中设备的数量和大小来选择合适的机柜尺寸，确保能容纳所有设备并留有足够的空间供管理。

2.材质：机柜的材质需具备良好的防火防腐性能，同时还需要有足够的承重能力，保证机柜的稳定性和安全性。

3.散热：机柜内设备的正常运行需要良好的散热环境，选购带有散热系统和通风孔的机柜能有效维持设备的温度，提高设备的性能和寿命。

三、安装位置选择选择合适的安装位置对机柜的使用和维护都非常重要，以下几点需注意：1.空间：机柜应放置在宽敞的空间中，以便操作人员维护和管理设备。

机柜前后应留出足够的空间用于接线和散热。

2.温度：机柜不宜与供暖设备过近，以免影响设备的散热效果。

同时，机柜也不宜暴露在阳光直射下，以防止过热造成设备故障。

3.通风：机柜应放置在通风良好的位置，避免设备因缺氧而过热。

若机房内没有足够的通风条件，可以考虑使用风扇或安装通风设备。

四、安装步骤1. 测量和准备工作在安装机柜之前，需进行以下准备工作：•使用测量工具准确测量机柜所需的空间尺寸，确认机柜的安装位置。

•清理安装位置，确保没有杂物和障碍物。

•检查安装位置的电路和网络接口，提前规划好布线方案。

2. 安装机柜按以下步骤安装机柜：•将机柜安装支架固定在地面上，确保支架平整且稳固。

•将机柜置于安装支架上，并用螺丝固定机柜与支架，确保机柜不会晃动。

3. 连接设备安装机柜后，进行以下工作：•根据预先规划好的布线方案，使用合适的线缆将各设备连接到机柜内。

•对每个设备进行标签，方便日后维护和管理。

4. 整理布线整理和标记布线有助于管理和维护工作：•使用合适的缆线管理工具，将布线整理成有序，减少杂乱情况。

•在每个设备和线路上使用合适的标签进行标记，方便辨识和诊断故障。

机柜安装方案机柜安装方案引言机柜作为数据中心或服务器房中的重要设备之一，承载着各类服务器、存储设备、网络设备等重要设备。

机柜的合理安装不仅关乎设备的正常运作，还直接影响到数据中心的安全和管理。

本文将介绍机柜安装的步骤和注意事项，旨在为读者提供一份全面的机柜安装方案。

机柜安装步骤步骤一：选择合适的机柜位置在开始安装机柜之前，首先需要选择一个合适的机柜位置。

一个好的机柜位置应该具备以下几个条件：- 电源供应充足，环境稳定：机柜应该位于电源供应充足、电压稳定的地方，并且环境温度和湿度应该处于可接受范围内。

- 方便设备布线：机柜周围应该具备设备布线的便利性，如网络线路、电源线路均应能够方便地接入机柜。

- 占地面积合适：机柜的占地面积要根据实际需求来确定，不能过小导致设备安装不下，也不能过大浪费空间。

步骤二：安装机柜底部设备在机柜的底部，通常会安装UPS电源、空调设备等重要设备。

安装这些设备时，需要注意以下事项：- 确保设备放置平稳：机柜底部设备的稳定性非常重要，需要使用专业的设备底座或悬挂架等，确保设备放置平稳，不会因为外力导致移动或倾斜。

- 设备布线整齐：机柜底部设备的电源线、网络线等布线需要整齐，避免交织、搭接等情况。

步骤三：安装机柜内设备机柜内部通常需要安装服务器、存储设备、交换机等设备。

在安装这些设备时，需要遵循以下步骤：- 合理规划设备布局：根据设备之间的互联关系和重要性，合理规划设备的布局，确保设备之间的距离合适，便于维护和管理。

- 保持良好的通风：机柜内的设备通常会产生大量热量，需要确保良好的通风和散热，可以使用风扇、散热器等辅助设备。

步骤四：管理机柜布线机柜的布线是整个机柜安装过程中非常重要的一步。

在进行机柜布线时，需要注意以下事项：- 标记线缆：使用合适的标识方法，对每条线缆进行标记，方便后续管理时迅速找到需要的线缆。

- 整理线缆：线缆应该整理得井然有序，避免交织、盘绕等情况，这有助于维护和管理。

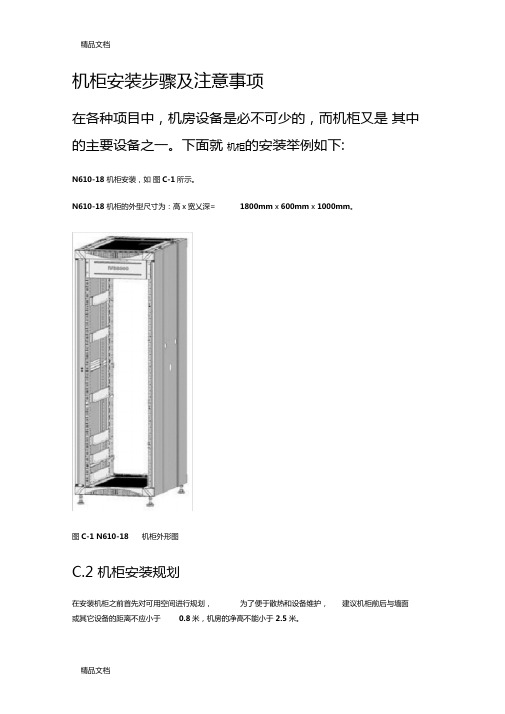

机柜安装步骤及注意事项在各种项目中，机房设备是必不可少的，而机柜又是其中的主要设备之一。

下面就机柜的安装举例如下:N610-18 机柜安装，如图C-1所示。

N610-18 机柜的外型尺寸为：高x宽乂深= 1800mm x 600mm x 1000mm。

图C-1 N610-18 机柜外形图C.2 机柜安装规划在安装机柜之前首先对可用空间进行规划，为了便于散热和设备维护，建议机柜前后与墙面或其它设备的距离不应小于0.8米，机房的净高不能小于2.5米。

图C-2为机柜的空间规划图。

图C-2单柜空间规划图(图中单位为 mm )C.3 安装前的准备工作安装前，场地划线要准确无误，否则会导致返工。

按照拆箱指导拆开机柜及机柜附件包装木箱。

C.4 安装机柜C.4.1 安装流程如果机柜安装在水泥地面上， 机柜固定后，则可以直接进行机柜配件的安装。

机柜的流程如 图C-3所示。

(1)内墙或参考体 ⑵机柜背面机柜轮廓 安装 N610-18图C-3在水泥地面上安装机柜的流程C.4.2 机柜就位将机柜安放到规划好的位置，确定机柜的前后面，并使机柜的地脚对准相应的地脚定位标记。

说明：机柜前后面识别方法：有走线盒的一方为机柜的后面。

C.4.3 机柜水平调整在机柜顶部平面两个相互垂直的方向放置水平尺，检查机柜的水平度。

用扳手旋动地脚上的螺杆调整机柜的高度，使机柜达到水平状态，然后锁紧机柜地脚上的锁紧螺母，使锁紧螺母紧贴在机柜的底平面。

图C-4所示为机柜地脚锁紧示意图。

（1）机柜下围框（2）机柜锁紧螺母（3）机柜地脚（4）压板锁紧螺母图C-4机柜地脚锁紧示意图C.4.4 安装机柜配件1.机柜配件安装流程机柜配件安装包括机柜门、机柜铭牌和机柜门接地线的安装，流程如图C-5机柜配件安装流程2.安装前确认机柜已经固定; 图C-5所示。

［安装机樹话地线设备已经在机柜上安装完毕;电缆已经安装完毕。

3. 安装机柜门机柜前后门相同，都是由左门和右门组成的双开门结构。

机柜安装操作规程机柜是用于安装和保护服务器、网络设备和其他计算设备的机械结构。

正确的机柜安装操作是确保设备正常运行和安全的关键。

以下是一份机柜安装操作规程。

一、准备工作1. 确定机房的位置和布局，选择合适的机柜尺寸和数量。

2. 准备所需的工具和材料，包括螺丝刀、螺丝、螺母、螺栓、导轨、地线等。

3. 在机房墙壁上标记好机柜的位置，并清空该位置。

二、机柜安装1. 将机柜移至标记好的位置，并用水平仪调整机柜水平度，确保机柜稳定。

2. 使用螺丝和螺栓将机柜固定在机房墙壁或地板上，使其牢固安装。

3. 根据机柜的高度和尺寸，安装相应数量的导轨。

导轨应与机柜底部和上部牢固连接，并且可以滑动和锁定。

4. 安装机柜前门和侧门，确保门口与机柜的结合处平整。

5. 安装机柜顶部和底部的通风风扇或散热器，确保设备正常散热。

6. 安装地线，将机柜与地面连接，以防止静电积聚和设备受损。

7. 安装机柜内的固定架和支架，以支撑和固定安装设备。

根据设备的尺寸和重量，选择合适的固定架和支架。

8. 安装滑轨，使设备可以方便地滑进和滑出机柜。

三、设备安装1. 根据设备的尺寸和重量，选择合适的位置安装设备。

确保设备间留有足够的空间，便于维护和散热。

2. 使用螺丝和螺母将设备固定在机柜的固定架和支架上。

确保设备稳固地固定在位置上，防止晃动和摇动。

3. 连接设备的电源线和网络线。

确保连接牢固，并检查电源和网络的正常工作。

四、安全检查1. 检查机柜的稳定性和水平度，确保机柜固定牢固且不会倾斜。

2. 检查机柜的门锁和侧门锁，确保锁定机制可靠。

3. 检查机柜的通风系统和散热设备的工作是否正常。

4. 检查设备的安装是否牢固，没有松动或摇晃的现象。

5. 检查设备的电源和网络连接是否正确，确保设备正常工作。

五、记录和维护1. 记录机柜的位置、型号、安装日期和设备清单等信息，以便后续维护和管理。

2. 定期检查机柜的稳定性和连接性，及时修复或更换松动或损坏的部件。

机房机柜安装方案一、前期准备工作1.确定机柜数量和规格：根据机房的需求和空间大小，确定机柜的数量和规格。

一般来说，常见的机柜规格有42U和47U，可以根据机房的需要进行选择。

2.选购合适的机柜：选择合适的机柜要考虑到机柜的质量、防护性能和散热性能等。

机柜应具备良好的防尘、防水和防电磁干扰等特性，并且要有合理的散热设计。

3.测量机房尺寸：在安装机柜之前，要对机房的尺寸进行测量，并根据测量结果选择合适尺寸的机柜，确保机柜能够完美地放置于机房之中。

4.组织机柜布线计划：根据机房的需求，制定合理的机柜布线计划。

要确定每一个设备的位置和网络连接方案，确保布线的整洁和有序。

二、机柜安装流程1.清空机柜：在安装机柜之前，要先将机柜内的配线架、配线槽等设备清空，并进行检查，确保没有任何杂物残留。

2.安装地板固定螺栓：根据机柜的尺寸和重量，选择合适的地板固定螺栓，并按照要求将其安装在地板上，确保机柜的稳固性。

3.组装机柜骨架：根据机柜的使用说明书，按照顺序组装机柜的骨架。

首先要组装好机柜的立柱和横梁，然后再安装好机柜的其他部件，如前门、后门、侧板等。

4.安装机柜电源插座：根据机房的需求和布线计划，在机柜的后部安装合适数量的电源插座，并进行地线连接和接地测试。

5.安装机柜散热装置：根据机房的散热需求，选择合适的散热装置，如风扇、散热板等，并按照说明书的要求进行安装和调试。

6.安装机柜配线架和配线槽：根据布线计划，在机柜内安装好配线架和配线槽，并进行线缆的布置和连接。

7.安装设备：按照布线计划，将各种设备进行安装和连接，包括服务器、交换机、路由器等设备。

8.进行接地测试：在所有设备连接完成之后，对整个机柜系统进行接地测试，确保接地的可靠性和符合标准要求。

三、注意事项1.安装前要进行全面的安全检查，并采取必要的防护措施，如佩戴防静电手套、手环等。

2.安装机柜时要注意机柜的水平安装，以确保设备的正常运行和散热。

3.机柜内的线缆要进行合理的布置和整理，避免出现杂乱和交叉的情况，以便于后期的维护和管理。

机柜安装步骤及注意事项机柜是安装和保护服务器、网络设备和其他电子设备的重要设备。

正确安装机柜可以确保设备的稳定性和安全性，并方便管理和维护。

下面是安装机柜的步骤及注意事项：步骤一：选择合适的机柜在选择机柜时，需要考虑以下因素：1.大小：根据设备的数量和尺寸选择机柜的大小。

通常机柜的高度为42U或48U。

2.材料：机柜一般由金属制成，具有良好的抗震和防护性能。

也可以选择防静电涂层或其他特殊材料的机柜，以适应特殊环境。

3.通风：机柜应具有良好的通风性能，以确保设备不过热。

4.安全：机柜应具有物理锁定和防盗措施，以保护设备的安全。

步骤二：准备工作在开始安装机柜之前，需要进行以下准备工作：1.确认安装位置：选择一个干燥、通风、无尘和无堆积物的位置安装机柜。

2.测量：测量安装区域的尺寸，确保机柜适合该区域。

3.安装设备：准备好要安装在机柜中的设备，包括服务器、交换机、路由器等。

步骤三：安装机柜以下是安装机柜的步骤：1.拆开机柜：打开机柜的包装箱，仔细检查机柜是否有损坏，并拆卸机柜的其他附件和配件。

2.安装脚轮：将脚轮安装在机柜的底部，确保它们牢固地固定在机柜上。

3.安装支撑架：将机柜的支撑架安装在机柜的底部。

根据设计好的位置，使用固定螺丝将支撑架固定在地面上。

4.安装机柜：将机柜移动到安装位置，并将机柜的底部与支撑架对齐。

使用螺丝将机柜固定在支撑架上。

5.安装托架：根据设备的尺寸和重量，将托架安装在机柜的内部。

确保托架牢固地固定在机柜的前后柱上，并能够安装设备。

步骤四：安装设备以下是安装设备的步骤：1.设计布局：根据设备的尺寸和重量，设计设备的布局。

首先安装较重的设备，然后安装较轻的设备。

2.安装设备：将设备放置在机柜的托架上，并使用螺丝将其固定在托架上。

确保设备安装牢固且稳定。

步骤五：连接设备以下是连接设备的步骤：1.电源连接：将设备的电源线连接到电源插座上。

确保电源线没有断裂或损坏。

2.数据连接：根据设备的连接需求，将设备的数据线连接到交换机、路由器或其他网络设备的正确端口上。

机柜的安装要求和步骤一、机柜的安装要求机柜是数据中心和机房中不可或缺的设备，它用于安装和管理服务器、网络设备和其他关键的IT设备。

为了确保机柜的安装和使用的顺利进行，以下是一些机柜的安装要求：1. 确定安装位置：机柜应该放置在干燥、通风良好、温度适宜的地方。

机柜的周围应该保持一定的空间，以便于维修和更换设备。

2. 确保地面平整：机柜需要放置在平整的地面上，以确保设备的稳定和安全。

地面应该能够承受机柜和其中设备的重量。

3. 提供适当的电源：机柜的安装位置应该有足够的电源插座和电源容量，以满足机柜中设备的需求。

同时，电源插座应该符合安全要求，并避免过载。

4. 提供良好的接地：机柜应该进行良好的接地，以保护设备免受静电和电磁干扰的影响。

接地线应该连接到专门的接地设备或接地棒上。

5. 确保合适的空间和尺寸：机柜的尺寸应该能够容纳所有要安装的设备，并且留出足够的空间进行散热和维修。

机柜的高度、宽度和深度应该根据实际需求选择。

二、机柜的安装步骤1. 准备工作：在安装机柜之前，需要先进行准备工作。

清理安装位置，确保地面平整和干燥。

检查电源插座和电源容量是否符合要求。

准备好所需的工具和材料，如螺丝刀、螺丝、螺母等。

2. 安装机柜：将机柜放置在准备好的位置上，确保机柜与地面接触牢固。

调整机柜的水平度，使用水平仪进行校准。

使用螺丝刀将机柜固定在地面上，确保机柜的稳定性。

3. 安装设备：根据实际需求，将需要安装的设备放置在机柜内。

在安装设备之前，先阅读设备的安装手册，了解安装要求和步骤。

使用螺丝和螺母将设备固定在机柜的托盘上或者安装在机柜的侧板上。

4. 连接设备：将设备之间的电源线、网络线和其他连接线缠绕整齐，确保连接稳固和有序。

将电源线插入机柜中的电源插座，将网络线连接到网络设备上。

5. 散热和维护：在安装完设备之后，确保机柜的通风良好，以避免设备过热。

定期清理机柜内的灰尘和杂物，保持机柜的整洁和设备的正常运行。

6. 测试和验收：在安装完成后，进行设备的测试和验收。

机柜安装实施方案一、前期准备工作。

在进行机柜安装之前，首先需要对安装场地进行评估和准备工作。

评估场地的空间大小、地面承重能力、通风情况等因素，确保机柜安装的稳固和安全。

同时，还需要准备好所需的安装工具和材料，包括螺丝刀、电钻、螺丝、螺母等。

二、机柜安装步骤。

1. 清理安装场地，确保机柜安装的场地整洁，清理掉杂物和尘土，确保安装场地的环境整洁。

2. 定位机柜位置，根据实际需要，确定机柜的安装位置，并使用标尺和水平仪进行测量和校准，确保机柜安装位置水平且符合要求。

3. 固定机柜底座，根据机柜底座的设计，使用螺丝刀和螺丝将机柜底座固定在安装位置，确保底座稳固。

4. 安装机柜侧板，根据机柜侧板的设计，将侧板安装在机柜底座上，并使用螺丝固定，确保侧板与底座紧密连接。

5. 安装机柜顶板和底板，将机柜的顶板和底板安装在侧板上，并使用螺丝固定，确保机柜的整体结构稳固。

6. 安装机柜门和锁具，根据机柜门的设计，将门安装在机柜上，并安装好相应的锁具，确保机柜内部设备的安全。

7. 整理布线和设备，根据实际需求，对机柜内部的布线和设备进行整理和安装，确保布线整洁，设备安全。

8. 连接电源和网络，根据实际需求，将机柜内部设备连接好电源和网络，确保设备正常运行。

三、安装后的检查和维护。

1. 检查机柜安装质量，安装完成后，需要对机柜的安装质量进行检查，确保机柜稳固、结构完整。

2. 检查电源和网络连接，对机柜内部设备的电源和网络连接进行检查，确保连接正常。

3. 定期维护保养，对机柜和内部设备进行定期的清洁和维护保养，确保设备的正常运行和使用寿命。

四、安全注意事项。

1. 在安装过程中，注意人身安全，使用工具时要小心谨慎，避免发生意外。

2. 在安装机柜时，要注意机柜的稳固性，确保安装位置的地面承重能力符合要求。

3. 在连接电源和网络时，要注意电气安全，确保操作人员和设备的安全。

综上所述，机柜安装是一个重要的工程，需要严谨的操作和细致的检查。

机柜的安装及所注意的事项来源：机房360 作者：宏志更新时间：2011-8-5 9:13:12摘要：机柜安装流程分为以下几步：机柜安装计划、机柜安装前的准备、机柜调试。

本文将介绍机柜的安装及所注意的事项。

一、机柜安装流程机柜安装流程分为以下几步：机柜安装计划、机柜安装前的准备、机柜调试。

在各种项目中，机房设施是必需的，而机柜是主要的设施之一，因此机柜安装是尤为重要。

以下详细介绍网络机柜的安装：一般机柜的外型尺寸为：高×宽×深=1800mm×600mm×1000mm。

（1）机柜安装计划在安装机柜之前首先对空间进行计划，为了易于散热和保护设施，机柜前后与墙面或其他设施的距离不应小于0.8米，机房的净高不可以小于2.5米。

（2）机柜安装前的准备安装前，场地要正确没有差错，否则会造成返工。

依照拆箱引导拆解机柜及机柜附件包装木箱。

（3）机柜安装流程机柜固定后，则可以直接施行机柜配件的安装。

将机柜安放到计划好的位置，确认机柜的前后面，并使机柜的地脚瞄准相应的地脚定位标记。

（4）机柜调试在机柜顶部最简单的面两个互相垂直的方向安放水准尺，查看机柜的水准度。

旋动地脚上的螺杆调试机柜的高度，使机柜达到水平，而后锁紧机柜地脚上的锁紧螺丝帽，使锁紧螺丝帽紧贴在机柜的底面。

二、机柜安装注意事项有了机柜相关尺寸，再检查设备的外形，确保和选择的支架搭配。

一个坚固的机柜可承重近500斤，所以检查一下用来拿出设备用的工具，比如提门或手推车。

名牌机柜一般下面装有轮子，所以你只需把设备装进去，再把机柜推到合适的地方即可。

测量一下房间的大小和机柜经过的天花板、门和电梯高度。

再有考虑到机柜里的多类设备，确保把机柜放在距离电源、网线插口、通讯插口近的地方。

检查打开和关闭机柜时柜门打开的角度。

标准机柜门在右边打开，门轴在左边，当然不排除相反的情况。

所有的门和侧板都应很容易打开，以便于维护。

当用户将设备机柜安装入一个已经存在的机柜组时，可以把机柜挨着排成一排，这样安全、整齐。
