给排水安装流程及注意事项

建筑工程给排水管道施工工艺及注意事项建筑工程中的排水管道是用于排放污水和其他废水的管道系统，它是建筑工程中非常重要的一部分。

在施工过程中，需要花费时间和精力来确保这些管道系统的正确安装。

以下是建筑工程排水管道施工的工艺和注意事项。

1. 施工前准备在安装排水管道之前，必须进行一些准备工作。

这些工作包括设计合适的管道系统，选择适当的管材、管径和管件，以及安排好施工进度和流程。

此外，还需制定和完善施工计划，并购买和准备好所需的工具和设备。

2. 管道布局和安装在进行管道安装之前，需要进行管道布局。

这涉及到测量和标记管道的位置，确定管径和深度，确定排水坡度和安装管道支架。

然后，可以开始安装管道系统。

这个过程需要注意以下几点：（1）安装的管道应该尽可能地避免弯曲或拐角，以免堵塞或阻碍水流。

（2）管道在安装过程中必须保持平整和垂直，以确保排水坡度的正确度。

排水坡度的太小或太大都会导致问题。

（3）在接头处，应使用合适的管道连接器，确保连接牢固，不会发生漏水和断裂。

同时，连接处要使用防水密封环和管夹进行密封。

（4）管道的安装深度应符合规定，不得过浅或过深，以确保管道能够正常排水。

3. 管道安装结束后的工作经过管道系统的安装，必须进行以下工作：（1）进行管道测试。

使用水泵或高压水枪对系统进行压力测试，并确定是否漏水。

（2）在管道布局和安装完成之后，还要对管道进行清洗，并进行一次通水检验。

这有助于检查管道是否存在堵塞或未安装的问题。

4. 注意事项在施工过程中应注意以下事项：（1）管道的安装应满足相关标准和规范。

（2）施工过程中要注意安全，保护工人的生命财产安全。

（3）在施工过程中要做好卫生保洁工作，避免建筑垃圾、工程杂物等污染管道系统。

（4）在施工结束后，要尽可能保留管道施工的质量资料，以便将来进行维护、维修和升级工作。

总之，对于排水管道的施工需要注意很多基础的细节和规范，这样才能保证排水管道系统的正常运行和寿命。

只有了解了这些施工细节，才能确保今后的维护保养工作顺利进行。

给排水管道安装一、给排水管道安装施工工艺流程图：熟悉图低和有关技术资料→施工测量放线→沟槽开挖及管沟砌筑→配合土建留孔洞及预埋铁件→管件加工制作→支架制作及安装→管道预制及组装→管道敷设及安装→管道与设备连接→自控仪表及其管道安装→试压及清（吹）洗→防腐和保温→调试和试运转→交工验收二、普通给排水管道施工的一些主要过程的基本施工方法及要求：（一）沟槽开挖、支撑与回填的施工方法及要求1沟槽开挖1.1放线：根据工管部门技术交底的管道管沟开挖宽度，在测量人员测放的管沟中线两侧测放开挖边线，并用白灰作出标识；1.2设置高程及中线控制点：在管线的拐点处、以及直线段每5-10米（压力管道不大于15米），作一高程及中线控制桩。

1.2.1控制桩可用方木制作，截面宜为4*4cm，长50cm，打入土层后，地面露出长度为10-15cm。

1.2.2控制桩必须稳固，不被扰动，最好有保护措施。

控制桩中心1.0米范围内的土方应在沟槽验收完或控制桩已转移至沟底后方可集中铲除；1.3确定开挖深度：根据测量员交底的测量结果，对照施工图，计算出每个桩点处沟槽相对桩基线下降深度，将其结果记录在记录本上，并用红色漆标记在控制桩上；1.4沟槽人工开挖1.4.1根据土质的性质，由作业人员自行选择合适的开挖工具；1.4.2随时用钢卷尺检测沟槽的开挖深度和沟底宽度。

若要求放坡开槽时，应提前制作坡度板，坡度板应具有一定刚度且不易变形的材料制作，并设置牢固，一般将坡度板做成钝角三角形，钝角的角度与沟槽的开口角度一致，与沟槽接触的一边的杆件长度不小于80cm，相邻杆件不小于30cm，钝角对应边为支撑杆，其两端与另两边杆件中任意位置连接（最好在两端），应保证三个杆件连接好后其角度固定不变；1.4.3开挖的土方，可堆置在沟槽两侧，但不得影响建筑物、各种管线和其它设施的安全，同时不得掩埋消火栓、管道闸阀、雨水口、测量标志和各种地下管线的井盖，并不得防碍其正常使用；1.4.4堆土高度不宜超过1.5米，且距槽边缘不宜小于0.8米；1.4.5当开挖深度接近设计深度（一般应高于设计高程10cm以上）时，应在沟壁内设置与设计沟底高程平行的高程控制桩（如20cm或50cm高程控制桩）；1.4.6在两控制桩上绑一线绳，并保证绳两端与桩上的标志线重合，再用钢卷尺沿线绳向下测量，进行沟底修整。

给排水管道安装规范
一、引言
在建筑物或其他场所的建设过程中，给排水管道的安装是一个
非常重要的环节。

合理安装给排水管道不仅能够保证正常的水路通畅，还能有效地防止水患和排污问题。

因此，为了确保给排水系统
的安全性和可靠性，需要按照一定的规范进行安装。

二、安装前的准备工作
在给排水管道安装前，需要进行一系列的准备工作，如下所示：
1. 设计规划：在进行给排水管道的安装前，必须进行详细的设
计规划。

设计规划应包括管道的布局、管径、管材、连接方式等信息，并符合相关的建筑标准和规范要求。

2. 材料选择：选择合适的管材对于给排水管道的安装至关重要。

应根据实际情况选择耐腐蚀、耐压力、耐热性好的管材。

常见的管
材有PVC管、PE管、铸铁管等，具体选择要根据工程的需求和场
所的要求进行。

3. 工具准备：在给排水管道的安装过程中，需要用到一些专用工具，如锤子、螺丝刀、底座、测量工具等。

在安装前，应确保这些工具清洁、完好，并且按照要求妥善保管。

4. 现场勘测：在进行给排水管道的安装前，应进行现场勘测，了解土质情况、地下物管位置、施工条件等，以便合理安排管道的布置和施工顺序。

5. 施工方案：应根据具体情况制定合理的施工方案，包括施工时间安排、工序计划、材料准备等，确保工程按计划进行。

三、管道安装步骤
1. 管道布置：根据设计规划，合理布置管道的走向。

管道应尽量避开地下障碍物和其他管线，并且应保证斜度符合要求，以便排水顺畅。

2. 管道连接：根据管道的材质和尺寸，选择适合的管件和连接方式进行连接。

管道连接应牢固密封，防止漏水和渗漏。

给排水施工技巧与注意事项随着城市建设的不断发展，给排水系统的建设也变得越来越重要。

给排水施工是一个复杂而关键的过程，需要专业的技巧和严格的注意事项。

本文将介绍一些给排水施工的技巧和注意事项，以帮助读者更好地理解和应用。

一、施工前的准备工作在进行给排水施工之前，必须进行充分的准备工作。

首先，需要对施工区域进行详细的勘测和测量，以确定施工的范围和要求。

其次，需要制定详细的施工方案和时间表，确保施工进度的合理安排。

另外，还需要准备好必要的施工材料和设备，以确保施工的顺利进行。

二、施工过程中的技巧1. 管道安装技巧在进行管道安装时，需要注意以下几点技巧。

首先，要确保管道的材质符合相关标准，能够承受所需的压力和负荷。

其次，要正确选择管道的直径和长度，以确保流体的顺畅流动。

另外，还需要注意管道的斜度和坡度，以便排除积水和防止堵塞。

最后，要正确安装管道的接口和支架，以确保管道的牢固和稳定。

2. 排水系统设计技巧在进行排水系统设计时，需要注意以下几点技巧。

首先，要合理确定排水系统的布局和结构，以确保排水的高效和安全。

其次，要根据实际情况选择合适的排水设备和管道材料，以提高排水系统的可靠性和耐久性。

另外，还需要合理设置排水口和检查井，以便清理和维修排水系统。

最后，要考虑排水系统的维护和保养，以延长其使用寿命。

三、施工过程中的注意事项1. 安全注意事项在进行给排水施工时，安全是首要考虑的因素。

首先，要确保施工现场的安全，清理杂物和障碍物，设置警示标志和防护设施。

其次，要正确使用施工设备和工具，遵守操作规程和安全操作规范。

另外，还需要注意防止火灾和电气事故，确保施工现场的安全和秩序。

2. 环境保护注意事项在进行给排水施工时，还需要注意环境保护。

首先，要合理使用施工材料和设备，减少资源的浪费和污染。

其次，要正确处理施工废弃物和污水，遵守环境保护法律法规。

另外，还需要注意施工现场的噪音和扬尘控制，减少对周围环境和居民的影响。

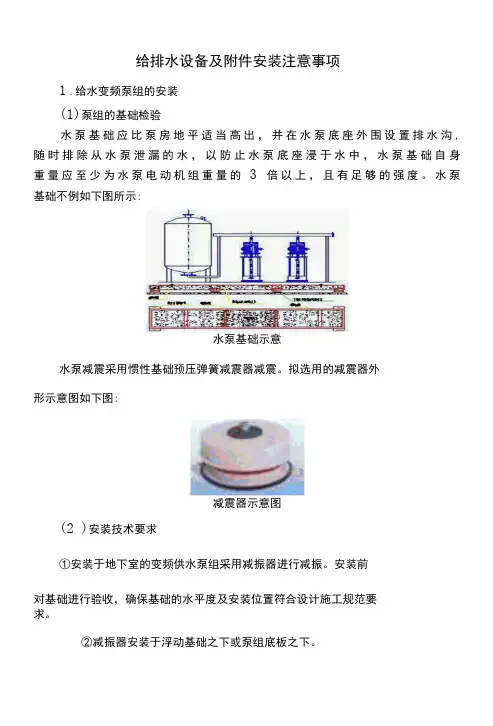

给排水设备及附件安装注意事项1.给水变频泵组的安装(1)泵组的基础检验水泵基础应比泵房地平适当高出，并在水泵底座外围设置排水沟, 随时排除从水泵泄漏的水，以防止水泵底座浸于水中，水泵基础自身重量应至少为水泵电动机组重量的3倍以上，且有足够的强度。

水泵基础不例如下图所示:水泵基础示意水泵减震采用惯性基础预压弹簧减震器减震。

拟选用的减震器外形示意图如下图:减震器示意图(2 )安装技术要求①安装于地下室的变频供水泵组采用减振器进行减振。

安装前对基础进行验收，确保基础的水平度及安装位置符合设计施工规范要求。

②减振器安装于浮动基础之下或泵组底板之下。

③水泵就位过程中应保证就位不能损坏设备基础及已安装好的减振器。

④水泵的进出水管及阀件应进行固定，确保水泵本体处于自由状态。

水泵和管路之间应采用柔，性连接，使水泵的振动尽可能少的传到管路上，从而增加管路及阀门使用寿命。

⑤泵组安装完成后检查水泵泵体水平度（或垂直度）是否符合施工验收规范要求。

水泵房做法示意图给水泵房消防水泵房2.潜水泵安装(1)系统组成本工程潜污泵都为自动搅匀潜水排污泵，每台集水井水泵的安装需配备上升引杆及提升链，而排水管与潜水泵的连接为硬管连接。

(2)安装具体安装方法依照图集08s305进行安装，安装时，把底座固定在池底，将导杆支架固定于池顶部侧壁；用螺栓将泵体与基座相连,然后泵出口管路与外围管路阀门进行连接固定。

(3)潜水泵维护为了保证潜水泵的正常使用和寿命，应该进行定期的检查和保养。

在污水介质中长期使用后，叶轮与密封环之间的间隙可能增大，造成水泵流量和效率下降，应关掉电闸，将潜水泵吊起，拆下底盖，取下密封环，按叶轮口环实际尺寸配密封环，间隙一般在0.5mm左右。

潜水泵长期不用时，应清洗并吊起置于通风干燥处，注意防冻；若置于水中，每15天至少运转30min (不能干磨)，以检查其功能和适应性。

电缆每年至少检查一次，若破损应给予更换;每年至少检查一次电机绝缘及紧固螺栓；潜水泵在出厂前已注入适量的机油，用以润滑机械密封，该机油应每年检查一次；如果发现机油中有水，应将其放掉，更换机油，更换密封垫，旋紧螺塞。

给排水管道安装施工方案一、前期准备1.确定施工区域：根据建筑平面布置图，确定排水管道的布置位置和连接点。

2.收集资料：了解建筑项目的设计图纸、排水系统的设计要求、材料规格和施工工艺等资料。

3.准备施工设备和工具：包括挖掘机、压力机、切割机、焊接机、测量工具等。

二、施工方案1.清理工作：先清除施工区域内的尘土和杂物，确保施工区域的整洁。

2.排水管道布置：根据设计要求，将排水管道的位置和连接点标出，以便进行后续的施工。

3.挖掘工程：使用挖掘机按照设计要求进行土方开挖，确保排水管道的埋设深度和坡度。

4.安装管道支架：在挖掘好的土方中安装管道支架，保证管道的稳定和固定。

5.切割管道：根据设计要求，用切割机对排水管道进行切割和连接，确保管道的长度和角度的准确。

6.管道连接：使用焊接机或其他连接工具对排水管道进行焊接或螺纹连接，确保连接处的严密性。

7.测试工程：进行排水管道的压力测试和水密性测试，确认管道的安装质量符合设计要求。

8.封闭工程：对已安装好的排水管道进行封闭和整修，保证工程的美观和安全。

三、安全措施1.安全培训：对施工人员进行安全培训，增强他们的安全意识和操作技能。

2.人员防护：施工人员应佩戴合格的安全帽、工作服、安全鞋等，并在危险操作时佩戴个人防护装备。

3.施工区域围栏：在施工区域周围设置围栏，避免外来人员进入施工区域。

4.现场标识：设置明显的安全警示标志和施工警示牌，提醒人们注意施工区域的安全。

四、施工注意事项1.施工过程中应根据设计要求确保排水管道的埋设深度和坡度。

2.管道支架的选择和安装应符合设计要求，保证管道的稳定性和安全性。

3.管道的切割和连接应按照设计要求进行，确保连接处的严密性。

4.施工过程中应严格执行相关安全操作规程，做好施工记录，以便后续检查和验收。

五、施工清理1.施工结束后将施工区域内的尘土、杂物等进行清理，保持施工区域的整洁。

2.清理施工遗留物和垃圾，进行妥善处理。

六、质量检查和验收1.对施工过程进行质量检查，确保施工质量符合设计要求和相关标准。

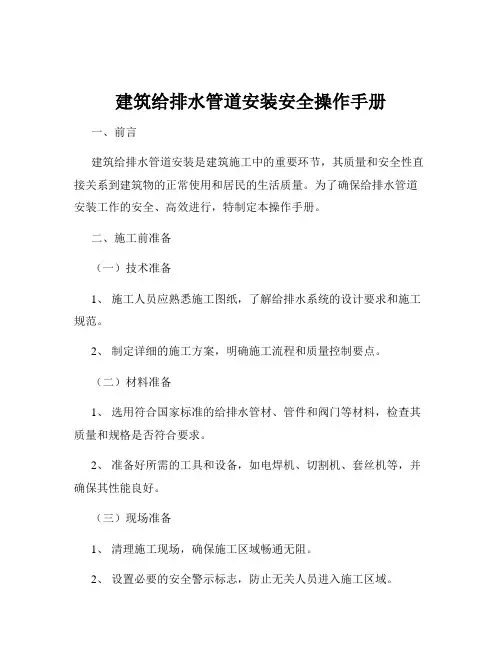

建筑给排水管道安装安全操作手册一、前言建筑给排水管道安装是建筑施工中的重要环节，其质量和安全性直接关系到建筑物的正常使用和居民的生活质量。

为了确保给排水管道安装工作的安全、高效进行，特制定本操作手册。

二、施工前准备（一）技术准备1、施工人员应熟悉施工图纸，了解给排水系统的设计要求和施工规范。

2、制定详细的施工方案，明确施工流程和质量控制要点。

（二）材料准备1、选用符合国家标准的给排水管材、管件和阀门等材料，检查其质量和规格是否符合要求。

2、准备好所需的工具和设备，如电焊机、切割机、套丝机等，并确保其性能良好。

（三）现场准备1、清理施工现场，确保施工区域畅通无阻。

2、设置必要的安全警示标志，防止无关人员进入施工区域。

三、管道安装流程（一）给水管道安装1、测量放线根据设计图纸，在施工现场进行测量放线，确定管道的走向和位置。

2、支架安装按照设计要求安装管道支架，支架间距应符合规范要求，确保管道安装牢固。

3、管道连接（1）钢管连接可采用焊接、螺纹连接或法兰连接等方式。

焊接时应保证焊缝质量，螺纹连接时应注意螺纹的密封性能，法兰连接时应保证法兰的平行度和密封垫的质量。

（2）塑料管连接可采用热熔连接、电熔连接或粘接等方式。

连接时应按照操作规程进行，确保连接牢固、密封良好。

4、管道试压管道安装完毕后，应进行水压试验，试验压力应符合设计要求。

试验过程中，应仔细检查管道有无渗漏现象，如有问题应及时处理。

5、管道冲洗试压合格后，应对管道进行冲洗，直至排出的水清澈无杂质为止。

（二）排水管道安装1、测量放线同给水管道安装。

2、管道支架安装排水管道支架间距应根据管道材质和管径大小确定，一般间距不大于 2 米。

3、管道连接（1）排水铸铁管可采用承插连接或法兰连接，连接时应使用密封材料，确保密封性能。

（2）排水塑料管可采用粘接或橡胶圈密封连接。

4、通球试验排水管道安装完毕后，应进行通球试验，通球直径不小于排水管道管径的 2/3，通球率应达到 100%。

装修给排水施工工艺流程及要点一、施工前准备工作1. 设计方案确认：根据业主需求和设计方案，确定给排水系统的布置和管道走向。

2. 材料准备：根据设计方案和工程需求，准备好所需的给排水管道、管件、阀门等材料。

3. 工具准备：准备好常用的施工工具，如切割工具、水平尺、扳手等。

4. 施工现场准备：清理施工现场，确保施工区域干净整洁。

二、给排水施工工艺流程及要点1. 给水管道施工流程及要点（1）确定给水管道走向：根据设计方案和实际情况，确定给水管道的走向，保证供水均匀，避免死角。

（2）安装主管道：首先安装主管道，使用合适的管材和管件进行连接，确保连接牢固。

（3）安装支管道：根据设计方案，安装好支管道，连接到主管道上，并确保支管道的坡度适宜，防止积水。

（4）安装阀门和水表：根据需要，安装好阀门和水表，方便日后的维修和管理。

（5）进行压力测试：完成给水管道的安装后，进行压力测试，确保管道无渗漏，水压稳定。

2. 排水管道施工流程及要点（1）确定排水管道走向：根据设计方案和实际情况，确定排水管道的走向，保证排水畅通，避免积水。

（2）安装主管道：首先安装主排水管道，使用合适的管材和管件进行连接，确保连接牢固。

（3）安装支管道：根据设计方案，安装好支排水管道，连接到主管道上，并确保支管道的坡度适宜，保证排水顺畅。

（4）安装地漏和下水管：根据需要，在需要排水的区域安装地漏和下水管，确保排水畅通。

（5）进行漏水测试：完成排水管道的安装后，进行漏水测试，确保管道无渗漏，排水顺畅。

3. 其他工艺要点（1）管道保温：对于需要保温的管道，使用合适的保温材料进行保温处理，以防止冷凝和结冰。

（2）消声处理：对于需要消声的管道，采用消声器或吸音材料进行消声处理，减少噪音污染。

（3）防水处理：在厨房、卫生间等需要防水的区域，采取合适的防水措施，如涂刷防水涂料或安装防水层，防止水漏损害墙体。

（4）安全防护：施工过程中，要注意安全防护措施，如穿戴好安全帽、手套等个人防护用品，并设置好施工警示标识，避免发生意外事故。

给排水工程施工中的安全注意事项施工过程中的安全是保障工人生命财产安全的重要环节，特别是在给排水工程施工中，要格外注意安全事项。

本文将介绍一些给排水工程施工中的安全注意事项，以确保施工过程的顺利进行。

一、施工现场安全1. 安全隐患排查：在施工开始之前，应对施工现场进行全面细致的安全隐患排查，确保施工现场的安全条件符合要求。

包括施工材料的堆放是否合理、是否存在潜在的危险物品等。

2. 施工场地设置：施工场地应根据施工项目的具体情况合理划定，并设置明显的警示标志。

确保工人在施工区域内有清晰的辨识度，避免无关人员进入施工现场。

3. 防护设施设置：根据施工需要，为工人提供必要的安全设施和防护装备，如安全帽、防护眼镜、安全鞋等。

并设置合适的安全警示标识，提醒工人注意安全。

二、施工操作安全1. 严格按照施工规范进行操作：施工过程中，必须严格按照相关施工规范进行操作，确保每一道工序的施工质量和安全可靠性。

不得随意违规操作，以免引发事故。

2. 使用合格、安全的设备和工具：施工过程中要选用合格、安全的设备和工具，确保其功能正常，不得使用带有安全隐患的设备。

操作人员应熟悉设备和工具的使用方法，并做好相关的维护保养工作。

3. 防止触电和火灾：给排水工程涉及到电气设备及电缆线路，需要特别注意电气安全。

操作人员应遵守有关电气安全的操作规范，确保设备接地可靠。

在施工现场，严禁擅自使用明火，防止火灾事故的发生。

三、施工材料安全1. 材料质量检验：施工过程中使用的材料必须进行严格的质量检验，确保其符合相关标准和规范。

对于不合格的材料，不得使用。

2. 储存和运输安全：在工地上储存施工材料时，应采取适当的措施防止堆放不稳导致倾倒的危险。

在运输过程中，要严格按照相关规定和操作规程进行，确保材料的完好性和安全性。

四、施工人员安全1. 培训和教育：施工前，应对工人进行必要的安全培训和教育，使其了解施工过程中的安全注意事项和紧急处置方法。

2. 管理与督促：对施工现场的工人，应加强管理与督促。

装修工程给排水施工方案1. 引言装修工程中的给排水施工方案是非常重要的一部分，对于室内的水电设施布局和后续的使用功能起着决定性的作用。

本文将详细介绍装修工程中给排水施工的步骤、注意事项和常见问题解决方案。

2. 施工步骤2.1 给水施工步骤1.制定给水管线布局图，确定主要供水管道的走向和连接点。

2.根据给水管线布局图，在墙面和地面上进行管路埋设，并确保管路的牢固和平整。

3.安装主要供水设备，如水泵、水箱等。

4.进行给水管道的连接和焊接，并进行水流测试，确保供水正常。

2.2 排水施工步骤1.确定污水的排放点和污水管线布局图。

2.在墙面和地面上进行污水管道的埋设，并确保管道的坡度合理，便于排水。

3.安装排水设备，如马桶、浴缸、洗手盆等。

4.进行排水管道的连接和密封，确保排水顺畅。

3. 施工注意事项1.在进行给水和排水施工前，应先了解当地相关的建筑法规和安全标准，确保施工符合规定。

2.给水和排水管道的埋设应符合相关标准，避免与其他管道交叉或者损坏。

3.给水和排水设备的选择应根据使用需求和质量可靠性考虑，避免日后出现问题。

4.施工过程中应注意施工人员的安全，合理使用防护设备，避免发生意外事故。

5.待施工完毕后，应进行相应的检测和测试，确保给水和排水系统的正常运行。

4. 常见问题解决方案4.1 漏水问题如果在施工过程中发现漏水问题，应及时进行修补。

常见的修补方法包括：•使用水管胶封堵漏水处。

•使用密封胶封堵管道连接处的漏水。

•使用密封胶带包裹漏水处。

4.2 排水不畅问题排水不畅可能是由于管道堵塞引起的，解决方法有：•使用排水通道或拖拉机清理管道。

•使用化学物质清洗管道，如管道疏通剂。

•长期使用阻力较小的排水管材。

4.3 水压问题如果供水水压过大或者过小，可以采取以下措施：•设置水压调节器，调节供水压力。

•更换供水管道或调整管径，以适应水压变化。

•安装水泵进行增压，解决供水压力不足的问题。

5. 总结装修工程中给排水施工方案的合理与否，直接影响到室内水电设施的使用效果和后续维护成本。
