扫描隧道显微镜实验报告扫描隧道显微镜实验报告引言:扫描隧道显微镜(Scanning Tunneling Microscope,简称STM)是一种重要的纳米尺度观测仪器,它通过利用量子隧穿效应来实现对表面原子的成像。
本实验旨在通过使用STM来观察和研究不同样品表面的原子结构和性质,以及探索STM在纳米科学和纳米技术领域的应用前景。
实验方法:1. 样品制备:选择不同材料的样品,如金属、半导体或绝缘体,并进行表面处理,如抛光或清洗,以确保表面平整和干净。
2. STM装置设置:将STM装置连接至计算机,并进行相关设置,如校准扫描范围和调整扫描速度等参数。
3. 样品安装:将样品固定在样品台上,并确保其与STM探针的接触良好。
4. 扫描图像获取:通过控制STM探针的运动,以及调整扫描电压和电流等参数,获取样品表面的原子级分辨率图像。
5. 数据分析:利用专业的STM图像处理软件对所获得的图像进行分析和处理,以提取样品表面的结构和性质信息。
实验结果与讨论:通过对不同样品进行STM观察,我们可以得到高分辨率的原子图像。
以金属样品为例,我们观察到了其表面的原子排列规律,如金属晶体的晶格结构。
通过测量原子之间的间距,我们可以获得样品的晶格常数,并进一步研究其晶体结构和晶体缺陷等特性。
在半导体样品的观察中,我们可以发现其表面的原子排列存在一定的有序性,但与金属样品相比,半导体样品的表面结构更为复杂。
通过对半导体晶体表面的原子分布进行分析,我们可以了解其晶体生长过程中的缺陷形成机制,并为半导体器件的制备和性能优化提供重要参考。
此外,我们还观察到了绝缘体样品的表面结构。
与金属和半导体样品不同,绝缘体样品的表面原子排列更为松散和无序。
通过对绝缘体样品表面的原子间隙进行测量,我们可以得到绝缘体材料的晶格参数和晶体结构信息,为其性质研究和应用提供基础。
扫描隧道显微镜不仅可以提供原子级分辨率的表面图像,还可以通过在不同扫描位置测量电流变化来研究样品的电子态密度分布。
扫描隧道显微镜原理
扫描隧道显微镜(STM)的工作原理是基于量子力学的隧穿效应,利用一根金属针尖作为探针,与样品表面形成两个电极。
当针尖与样品表面的距离非常接近(通常小于1nm)时,电子云重叠,并在它们之间施加电压,此时电子会穿过两个电极之间的势垒流向另一电极,形成隧道电流。
隧道电流的大小与针尖到样品表面的距离呈指数关系,因此当针尖沿物质表面扫描时,由于表面原子凹凸不平,使探针与物质表面间的距离不断改变,从而导致隧道电流不断变化。
这种电流变化反映了样品表面的原子级凹凸形态,将电流的这种变化图像化即可显示出原子水平的凹凸形态。
扫描隧道显微镜具有超高的分辨率,横向分辨率达0.1nm,纵向分辨率达0.01nm,使人类第一次在实空间观测到样品表面的原子排布状态。
它对表面科学、纳米科学、生物医学等科学技术的研究和发展具有里程碑式的意义,被公认为上世纪八十年代世界十大科技成就之一。
扫描隧道显微镜的工作原理与应用扫描隧道显微镜(Scanning Tunneling Microscope,简称STM)是一种利用量子隧穿效应的高分辨率显微镜。
它采用的是一根极细的金属探头和样品之间的隧穿电流来获取样品表面的信息。
STM具有非常高的分辨率,能够在原子尺度下的样品表面进行观测和操纵,因此在材料科学、表面物理、纳米技术等领域有着广泛的应用。
一、工作原理STM的工作基于量子力学中的隧穿效应。
隧穿效应是一种粒子从一个区域超越到另一个区域的现象。
在STM中,金属探头和样品之间形成一个电势差,并使用一个反馈电路来保持电流恒定。
隧穿电流是通过探头和样品之间的隧穿效应产生的。
探头与样品之间的距离非常小,约为几个纳米,隧穿电流的大小取决于两者之间的距离。
当探头在样品表面上移动时,由于样品表面具有不同的高度和电性特征,因此隧穿电流的大小也会发生变化。
这种变化通过反馈电路测量并转换为高度和电性的信息,然后通过计算机处理并呈现出来。
样品表面的信息在计算机中显示为一个图像。
二、应用A.材料科学STM被广泛应用于材料科学领域,如表征材料表面和分析材料电子结构等。
在纳米材料研究中,STM可以检测材料中的特定原子和分子,并且可以通过组装单个原子或分子来设计新的材料。
B.表面物理STM是表面物理学中非常有用的工具。
它可以研究各种表面效应,例如表面扭转、重排和易于惯性传输的晶格振动模式。
此外,STM还可以用于表面缺陷和缺失等杂质的检测和定位。
C.纳米技术STM在纳米技术领域具有广泛应用。
纳米材料、纳米结构的制备和表征在纳米技术领域是非常重要的。
通过STM可以定量地观察单个原子和分子,这对于设计和制备纳米材料和纳米器件非常有帮助。
D.生物学STM可以在原子和分子的尺度上进行生物学实验。
在生物领域,STM可用于研究DNA分子的结构和功能,以及在膜结构中的蛋白质微区域中检测生物分子等。
E.电子学STM还可以用作电子学中的电极,例如调制电流分布、表征器件中的界面和自旋极化等方法。
扫描隧道显微镜原理扫描隧道显微镜(STM)是一种利用量子隧穿效应进行成像的显微镜,它是由德国物理学家格尔德·宝尔和海因里希·罗尔夫·霍尔斯特于1981年发明的。
STM是一种非常重要的显微镜,它可以在原子尺度上观察表面的原子结构,被广泛应用于物理、化学、材料科学等领域。
本文将介绍扫描隧道显微镜的原理及其工作过程。
扫描隧道显微镜的原理是基于量子力学的隧穿效应。
当一个尖端探针靠近样品表面时,尖端探针和样品表面之间会存在一个微小的隧穿电流。
这个电流的大小和探针与样品之间的距离有关,当探针移动时,电流的大小也会发生变化。
通过测量这个隧穿电流的变化,可以得到样品表面的拓扑结构信息。
在STM中,尖端探针被放置在一个能够微小移动的臂上,可以在样品表面来回扫描。
当探针靠近样品表面时,由于隧穿效应,会产生隧穿电流。
探针和样品之间的距离非常小,通常在纳米尺度,这使得STM能够观察到原子尺度的表面结构。
通过控制探针的位置和测量隧穿电流的大小,可以得到样品表面的原子结构信息。
扫描隧道显微镜的工作过程可以简单描述为,首先,将尖端探针放置在样品表面附近,然后通过控制尖端探针的位置,使其在样品表面上来回扫描。
在扫描的过程中,测量隧穿电流的大小,并将这些数据转换成图像,就可以得到样品表面的拓扑结构信息。
通过对这些图像的分析,可以得到样品表面的原子结构、晶格结构等重要信息。
扫描隧道显微镜具有高分辨率、原子尺度的观测能力,可以在原子尺度上观察样品表面的结构。
它在材料科学、物理、化学等领域有着广泛的应用,可以帮助科学家们更深入地理解物质的性质和行为。
同时,随着技术的不断进步,STM的分辨率和稳定性也在不断提高,为科学研究提供了强大的工具。
总之,扫描隧道显微镜是一种基于量子力学的显微镜,利用隧穿效应可以在原子尺度上观察样品表面的结构。
它具有高分辨率、原子尺度的观测能力,被广泛应用于物理、化学、材料科学等领域。

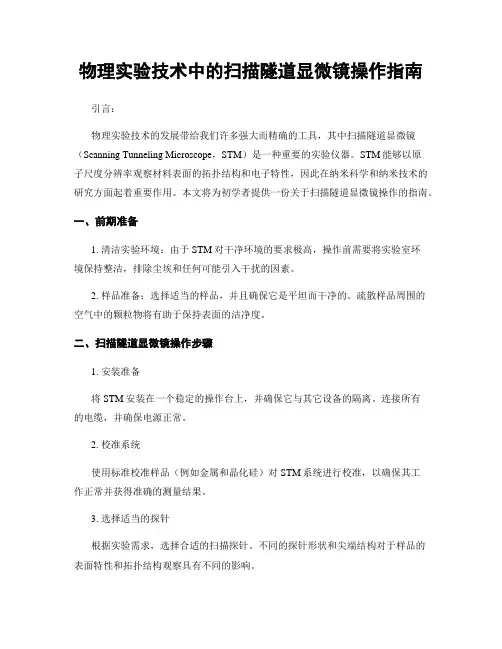

物理实验技术中的扫描隧道显微镜操作指南引言:物理实验技术的发展带给我们许多强大而精确的工具,其中扫描隧道显微镜(Scanning Tunneling Microscope,STM)是一种重要的实验仪器。
STM能够以原子尺度分辨率观察材料表面的拓扑结构和电子特性,因此在纳米科学和纳米技术的研究方面起着重要作用。
本文将为初学者提供一份关于扫描隧道显微镜操作的指南。
一、前期准备1. 清洁实验环境:由于STM对干净环境的要求极高,操作前需要将实验室环境保持整洁,排除尘埃和任何可能引入干扰的因素。
2. 样品准备:选择适当的样品,并且确保它是平坦而干净的。
疏散样品周围的空气中的颗粒物将有助于保持表面的洁净度。
二、扫描隧道显微镜操作步骤1. 安装准备将STM安装在一个稳定的操作台上,并确保它与其它设备的隔离。
连接所有的电缆,并确保电源正常。
2. 校准系统使用标准校准样品(例如金属和晶化硅)对STM系统进行校准,以确保其工作正常并获得准确的测量结果。
3. 选择适当的探针根据实验需求,选择合适的扫描探针。
不同的探针形状和尖端结构对于样品的表面特性和拓扑结构观察具有不同的影响。
4. 样品加载使用样品夹将样品固定在STM样品台上,并确保样品与探针之间有适当的距离。
5. 调整探针和样品之间的隧道电流通过调整隧道电流和样品高度,优化STM的工作条件,以便于准确测量样品表面的原子形貌。
6. 开始扫描使用STM控制软件启动扫描程序,并设置扫描区域和扫描速度。
观察图像时要保持稳定,以避免扫描时的晃动。
7. 数据处理通过相关软件对获得的结果进行数据处理和分析,提取有关样品表面特性的信息。
8. 知道要解决的问题在进行扫描隧道显微镜操作之前,要明确研究的问题。
根据实验目标合理规划实验方案,并记录实验条件和结果。
三、常见问题和解决方法1. 样品破损当样品不够稳定时,可能存在破损的风险。
解决办法是经常检查样品的位置,并调整样品夹以确保其稳定性。

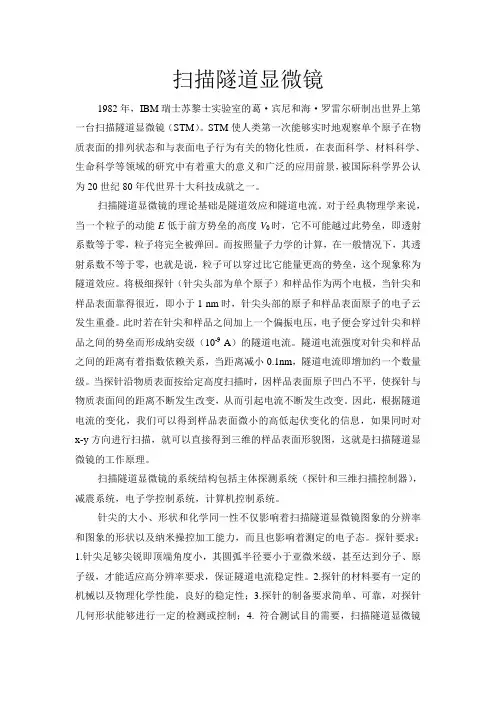

扫描隧道显微镜1982年,IBM瑞士苏黎士实验室的葛·宾尼和海·罗雷尔研制出世界上第一台扫描隧道显微镜(STM)。
STM使人类第一次能够实时地观察单个原子在物质表面的排列状态和与表面电子行为有关的物化性质,在表面科学、材料科学、生命科学等领域的研究中有着重大的意义和广泛的应用前景,被国际科学界公认为20世纪80年代世界十大科技成就之一。
扫描隧道显微镜的理论基础是隧道效应和隧道电流。
对于经典物理学来说,当一个粒子的动能E低于前方势垒的高度V0时,它不可能越过此势垒,即透射系数等于零,粒子将完全被弹回。
而按照量子力学的计算,在一般情况下,其透射系数不等于零,也就是说,粒子可以穿过比它能量更高的势垒,这个现象称为隧道效应。
将极细探针(针尖头部为单个原子)和样品作为两个电极,当针尖和样品表面靠得很近,即小于1 nm时,针尖头部的原子和样品表面原子的电子云发生重叠。
此时若在针尖和样品之间加上一个偏振电压,电子便会穿过针尖和样品之间的势垒而形成纳安级(10-9 A)的隧道电流。
隧道电流强度对针尖和样品之间的距离有着指数依赖关系,当距离减小0.1nm,隧道电流即增加约一个数量级。
当探针沿物质表面按给定高度扫描时,因样品表面原子凹凸不平,使探针与物质表面间的距离不断发生改变,从而引起电流不断发生改变。
因此,根据隧道电流的变化,我们可以得到样品表面微小的高低起伏变化的信息,如果同时对x-y方向进行扫描,就可以直接得到三维的样品表面形貌图,这就是扫描隧道显微镜的工作原理。
扫描隧道显微镜的系统结构包括主体探测系统(探针和三维扫描控制器),减震系统,电子学控制系统,计算机控制系统。
针尖的大小、形状和化学同一性不仅影响着扫描隧道显微镜图象的分辨率和图象的形状以及纳米操控加工能力,而且也影响着测定的电子态。
探针要求:1.针尖足够尖锐即顶端角度小,其圆弧半径要小于亚微米级,甚至达到分子、原子级,才能适应高分辨率要求,保证隧道电流稳定性。
STM扫描隧道显微镜几十年来,人类研制成功了许多用于表面结构分析的现代仪器.例如光学显微镜、电子显微镜、离子显微镜、电子探针、衍射仪、能谱仪等等。
这些物理技术在表面科学研究领域都起着重要的作用;但它们的物理原理不同,作用范围、精度、环境条件等都不尽相同。
也就是说,每一种技术对表面微观结构观察与分析都有它自己的特长与意义,但每一种技术都必然受着自身原理的条件限制,只能在一定的领域内开展工作。
例如光学显微镜受其分辩率的影响无法分辩出表面的原子;高分辩率的透射电子显微镜(TEM)主要用于薄层样品的体相和界面研究。
X射线的光电子能谱等只能提供空间平均电子的电子结构信息;有的技术只能获得间接结果,还需要用试差模型来拟合等等。
虽然人们早就知道物质是由分子和原子组成的,但这大多是通过实验间接验证的。
1982年,国际商业机器公司苏黎世实验室的Binning和Rohrer博士研制成世界上第一台扫描隧道显微镜(STM)。
它的出现,使人类第一次能够实时地观察单个原子在物质表面的排列状态和与表面电子行为有关物理、化学性质。
而且在其测量过程中不会对样品形成任何损伤。
其惊人的原子分辩能力已被广泛地应用于材料科学、微电子科学、纳米加工技术等领域。
[实验原理]扫描隧道显微镜(STM)的工作原理是基于量子力学中的隧道效应。
见图1:图1当一粒子的动能E低于前方势垒的高度V0时,根据经典力学理论,粒子不可能穿过此势垒,即透射系数等于零。
但按照量子力学原理,粒子越过势垒区而出现在另一边的几率不为零,这个现象称为隧道效应。
实验中,将原子线度的极细探针和被研究物质的表面作为两个电极,当样品与针尖的距离非常接近时(通常小于1nm)见图2:在外加电场作用下,电子会穿过两个电极之间的势垒流向另一电极。
隧道电流I是电子波函数重叠的量度。
与针尖和样品之间距离S 和平均功函数Φ有关: )21exp(S A b V I Φ−∝(1) b V 是加在针尖和样品之间的偏置电压,平均功函数),21(21Φ+Φ⋅≈Φ1Φ和2Φ分别为针尖和样品表面的功函数。
什么是扫描隧道显微镜
扫描隧道显微镜(Scanning Tunneling Microscope,缩写为STM)是一种扫描探针显微术工具,它可以让科学家观察和定位单个原子,具有比同类原子力显微镜更高的分辨率。
STM在低温下(4K)可以利用探针尖端精确操纵原子,因此它在纳米科技既是重要的测量工具又是加工工具。
扫描隧道显微镜利用量子力学中的隧道效应,当扫描针尖在样品表面上方沿z轴来回扫描时,由于针尖和样品之间的距离非常近,使得针尖和样品之间产生隧道效应,从而获得表面形貌的微细结构信息。
扫描隧道显微镜具有原子级(埃级)的空间分辨率和优于500飞秒的时间分辨率,成为国内首套自主研制的太赫兹扫描隧道显微镜系统。
STM在原子级扫描、材料表面探伤及修补、引导微观化学反应、控制原子排列等领域广泛应用。
如需了解更多有关扫描隧道显微镜的信息,可以查阅相关的专业文献,或者咨询相关领域的专家学者。
扫描隧道显微镜的组成
扫描隧道显微镜(STM)的组成主要包括以下部分:
1.针尖:这是STM最关键的部件之一,它由非常细的单晶金属丝(通常为钨或铂)制成,其尖端的曲率半径通常在几个埃(Angstroms)的范围内。
针尖的制备是STM制造中的一项关键技术,通常需要经过多道精密的加工和清洗步骤才能获得高质量的针尖。
2.扫描器:它由一组精密控制的马达和反馈系统组成,用于驱动针尖在样品表面进行精确的扫描。
扫描器通常包括X、Y和Z方向的控制器,以实现三维空间的扫描。
3.电子系统:STM的电子系统负责控制和调节隧道电流,以及处理和显示从STM获得的信号。
电子系统通常包括电源、信号发生器、放大器、控制器和显示器等部分。
4.样品台:样品台是放置样品的平台,它能够实现精确的移动和定位。
在实验过程中,样品台负责固定样品并对其进行扫描。
5.环境控制系统:为了保证STM的正常运行和延长其使用寿命,通常需要维持一定的环境条件,如温度、湿度和清洁度等。
环境控制系统负责监测和控制这些条件,以确保STM的正常运行。
总的来说,扫描隧道显微镜通过高精度的控制技术实现纳米级的观察能力,已经成为表面科学、凝聚态物理、纳米技术等领域中非常重要的研究工具。
扫描隧道显微镜原理
扫描隧道显微镜(Scanning Tunneling Microscope,简称STM)是一种利用隧道效应实现原子尺度分辨率的显微镜。
其原理基于尖端和样品之间存在的隧道电流。
STM主要由扫描探头和表面的样品组成。
探头的尖端通常由
金属制成,尖端尺寸非常小,只有几个原子大小。
样品表面通常是导体,如金属或半导体。
当探头与样品非常接近时,尖端和样品表面之间会产生一个微小的隧道间隙。
由于量子力学的量子隧道效应,即使隧道间隙非常窄,也可以允许电子从尖端隧道到样品表面。
为了保持探头和样品间的恒定隧道电流,STM中的探头是以
非常小的步长在样品表面进行扫描。
在每个位置,测量和控制系统会调整探头高度,以保持隧道电流的恒定。
根据隧道电流的变化情况,可以得到样品表面的形貌信息。
当尖端在不同的位置上进行扫描时,可以得到一个二维图像,显示出样品表面的原子排列情况。
由于STM的原理基于隧道电流,因此只有在样品表面是导体
的情况下才能使用。
此外,由于隧道电流十分微弱,所以要求实验环境必须非常安静并且稳定。
总之,扫描隧道显微镜通过利用隧道效应实现原子尺度的高分
辨率观测。
通过测量隧道电流的变化,可以得到样品表面的形貌信息,从而揭示出微观尺度下的材料特征。
1 扫描隧道显微镜(STM)扫描隧道显微镜(STM)的基本原理是利用量子理论中的隧道效应。
将原子线度的极细探针和被研究物质的表面作为两个电极,当样品与针尖的距离非常接近时(通常小于1nm),在外加电场的作用下,电子会穿过两个电极之间的势垒流向另一电极。
这种现象即是隧道效应。
隧道电流I 是电子波函数重叠的量度,与针尖和样品之间距离S 和平均功函数Φ 有关:V b是加在针尖和样品之间的偏置电压,平均功函数,分别为针尖和样品的功函数,A 为常数,在真空条件下约等于1。
扫描探针一般采用直径小于1mm的细金属丝,如钨丝、铂―铱丝等;被观测样品应具有一定导电性才可以产生隧道电流。
由上式可知,隧道电流强度对针尖与样品表面之间距非常敏感,如果距离S 减小0.1nm,隧道电流I 将增加一个数量级,因此,利用电子反馈线路控制隧道电流的恒定,并用压电陶瓷材料控制针尖在样品表面的扫描,则探针在垂直于样品方向上高低的变化就反映出了样品表面的起伏,见图1(a)。
将针尖在样品表面扫描时运动的轨迹直接在荧光屏或记录纸上显示出来,就得到了样品表面态密度的分布或原子排列的图象。
这种扫描方式可用于观察表面形貌起伏较大的样品,且可通过加在z 向驱动器上的电压值推算表面起伏高度的数值,这是一种常用的扫描模式。
对于起伏不大的样品表面,可以控制针尖高度守恒扫描,通过记录隧道电流的变化亦可得到表面态度的分布。
这种扫描方式的特点是扫描速度快,能够减少噪音和热漂移对信号的影响,但一般不能用于观察表面起伏大于1nm的样品。
(a)(b)从式可知,在V b和I 保持不变的扫描过程中,如果功函数随样品表面的位置而异,也同样会引起探针与样品表面间距S 的变化,因而也引起控制针尖高度的电压V z的变化。
如样品表面原子种类不同,或样品表面吸附有原子、分子时,由于不同种类的原子或分子团等具有不同的电子态密度和功函数,此时扫描隧道显微镜(STM)给出的等电子态密度轮廓不再对应于样品表面原子的起伏,而是表面原子起伏与不同原子和各自态密度组合后的综合效果。
