ZJ系列渣浆泵使用说明书

目录一、概述 (2)二、特点 (2)三、型号和表示方法 (3)四、工作原理 (3)五、结构说明 (3)六、装配和拆卸 (4)七、设备安装 (5)八、运转 (6)九、维护保养 (7)十、故障分析 (9)附录1（耐磨材料选择表）附录2（密封型式选择表）附录3（泵传动方式选择）一、概述1、本系列渣浆泵系高效节能、单级、单吸、悬臂式离心泵，用来输送含有固体颗粒的磨蚀性或腐蚀性浆体。

广泛用电力、矿山、冶金、煤炭、建材、化工、食品、水利及污水处理等行业。

其固液混合体的最大重量浓度：灰浆为45%，矿浆为60%。

2、本系列泵有50多个基本型号，通过变速可获得300多种性能供用户选择。

3、过流部件材质应根据输送浆体的物理（颗粒组成、粒径、形状、硬度、浓度）和化学（酸、碱、油）特性而定。

（各种材质及特点可通过附录1查得）4、泵的传动方式有直联传动和皮带传动两种形式，共分为DC、HC、CR、CL、ZV、CV等多种方式。

（详见附录3）从原动机方向看，泵为顺时针方向旋转。

二、特点针对渣浆泵的三大技术难题：寿命短、密封难、能耗大，我厂通过技术攻关设计制造了独具特点的ZJA及ZJLA系列两相流渣浆泵。

由于两相流渣浆泵的水利设计充分考虑了固液流场的运动情况，所以在渣浆输送时能保持良好的性能。

其技术特点如下：（1）高效节能：一般的杂质泵输送浆体时，其效率总是下降的，而且浓度越高，粒径越大，降低的幅度也越大。

而二相流渣浆泵输送浆体时，其效率一般高于清水。

这是因为泵的水力设计是以固液二相流场设计的，对清水和渣浆的输送来讲，更适应渣浆的输送。

这一降一升，二相流泵的运行效率提高了3~10%。

所以二相流泵具有新的能量转换规律。

（2）耐磨蚀、使用寿命延长：一般杂质泵输送浆体时，固体发生的主要是撞击磨损，水泵的汽蚀性能随着流量的加大而恶化。

而二相流渣浆泵的流道设计符合固体流场的变化规律，固体沿着叶轮型线运动，叶轮发生的主要是磨擦磨损，泵的汽蚀性能随着流量的加大变化比较平稳，所以二相流泵具有新的磨损规律。

ZJ系列渣浆泵技术参数特点和用途：ZJ型泵为轴向吸入、单级单吸、悬臂卧式离心渣浆泵，该型泵采用国际上先进的固液两相流理论，按最小损失原则设计。

其过流部件的几何形状符合介质的流动状态，减少了涡流和撞击等局部与沿程水力损失，从而减轻了过流部件的磨损，提高了水力效率，降低了运行噪音和振动；该系列泵过流部件采用高硬合金铸铁，其材质具有高抗磨性、抗腐蚀性、抗冲击性能，从而使其寿命提高。

此外，该系列泵采用动力降压，保证了浆体不易泄露。

ZJ型渣浆泵可泛适用于矿山、冶金、电力、煤炭、化工、建材等行业，输送含有固体颗粒的磨蚀性和腐蚀性浆体，其固液混合物最大重量浓度：灰浆45%，矿浆60%。

该系列渣浆泵规格型号齐全，可采用直联、皮带、液力、变频调速等传动形式，亦可根据用户需要串联或并联进行。

型号意义说明：如 : 350ZJ-100F350: 泵出口直径(mm)Z : 杂质泵J : 浆液G : 给料100: 叶轮直径 (cm)F : 叶轮叶片数6枚A为5枚（可省略），B为4枚，C为3枚，F为6枚，G为7枚，H为8枚Z J 系列渣浆泵主要技术参数型号允许配带最大功率N(kw)流量Q(m3/h)扬程H(m)转速n(r/m)最高效率η(％)汽蚀余量(m)间断通过最大粒度(mm)泵重T(kg)350ZJ-100F 560 526-2339 300-590 77.6 96 5465 300ZJ-100 450 464-1826 300-590 88 5265300ZJ-90 560 505-1844 400-730 85 5005 300ZJ-70 630 635-2333 490-980 92 3560 300ZJ-56 250 395-1568 490-980 96 3030 250ZJ-103 560 402-1573 400-730 69 5085 250ZJ-96 560 403-1466 400-730 69 5035 250ZJ-85 800 376-1504 490-980 76 4530 250ZJ-78 630 415-1796 490-980 76 4474 250ZJ-75 560 300-1480 490-980 72 3480 250ZJ-65 315 299-1249 490-980 72 3020 200ZJ-85 560 221-907 490-980 54 4110 200ZJ-75 355 225-900 490-980 56 3070 200ZJ-70 315 205-976 490-980 56 2465 200ZJ-65 250 235-950 490-980 62 2323 200ZJ-60 185 218-870 490-980 62 2223 150ZJ-71 220 142-552 490-980 48 2263 150ZJ-70 185 93-401 490-980 37 2245 150ZJ-65 200 150-600 490-980 48 2223 150ZJ-60 160 135-550 490-980 48 2203 150ZJ-58C 160 134-596 490-980 48 2019 150ZJ-57 110 95-427 490-980 32 2023 150ZJ-50 75 115-460 490-980 48 1735 150ZJ-42C 132 142-550 700-1480 69 1605 100ZJ-50 160 85-360 700-1480 34 1475 100ZJ-42 90 66-275 700-1480 35 1075 100ZJ-42B 90 83-365 700-1480 40 1085 100ZJ-36 55 61-245 700-1480 32 1010 80ZJ-52 160 51-242 700-1480 21 1465 80ZJ-42 75 61-204 700-1480 24 1053 65ZJ-30 15 23-79 700-1460 19 504 50ZJ-50 90 27-111 700-1480 13 1378 50ZJ-46 55 23-94 700-1480 13 1082 50ZJ-33 12-54 700-1480 13 537 40ZJ-19 15 8-35 1430-2930 11 173 40ZJ-17 4-23 1400-2900 11 121150ZJ-G50 55 62-280 490-980 29 1470 100ZJ-G42B 75 45-205 700-1480 18 1080(990)。

湖南利欧泵业有限公司 HUNAN LEO CO.,LTD1 概述ZJ 、ZJX 型系列渣浆泵是湖南利欧泵业有限公司引进国外先进水力模型，采用国际上先进的固液两相流理论，按最小损失原则设计。

其过流部件的几何形状符合介质的流动状态，减少了涡流和撞击等局部与沿程水力损失，从而减轻了过流部件的磨损。

该系列泵具有规格齐全、效率高、噪音低、振动小、寿命长、安装维修方便等。

用途ZJ 、ZJX 型系列渣浆泵，适用于矿山、冶金、电力、煤炭、化工、建材等行业，供输送含有固体颗粒的磨蚀性和腐蚀性浆体，其固液混合物最大重量浓度：灰浆≤45%、矿浆≤60%。

工作条件流量Q ：3-4000m3/h扬程H ：2.4-148m进口口径DN ：25-450㎜进口工作压力：≤0.6Mpa工作温度：≤120℃型号说明50ZJX-330A50-泵出口口径50㎜ZJ-利欧渣浆泵脂润滑，带“X ”为稀油润滑330-表示叶轮外径φ330㎜A-叶轮外径第一次改变，B 、C ……依此类推 Introduction Type ZJ 、ZJX pumps are designed as minimum damage principle, adopting world-advanced solid-liquid two-phase flow theory and introducing foreign advanced hydraulic model. The geometry of the flow passage components comes in line with flowage of medium and reduces local losses and linear hydraulic loss like vortex and strike so as to reduce the loss of flow passage components. The pump series has a complete range of specifications, high efficiency, low noise, few vibration, long life performance, easy installation and maintenance etc. Application Type ZJ, ZJX slurry pumps apply to mines, metallurgy, power, coal, chemical engineering, building materials etc., and are used for delivering abrasive and corrosive slurry with solid particles, the maximal weight concentration of its solid liquid mixture: mortar ≤45%, ore slurry ≤60%. Working Condition Q: 3~4000m3/h H: 2.4~148m Inlet Diameter: 25~550mm Inlet Working Pressure: ≤0.6Mp Working T emperature: ≤120℃ZJ ZJX型卧式渣浆泵2 结构特点★泵效率高国际先进的水力模型，采用固液两相流理论设计，中频冶炼、消失模铸造保证了泵效率处于领先地位，比一般渣浆泵型效率高3-5%。

渣浆泵使用维护规程1适用范围适用于选矿厂二选矿车间1#系统、2#系统、3#系统、4#系统、5#系统砂泵；1#、2#、3#、4#、5#泵房渣浆泵。

2设备主要技术参数：3润滑3.1渣浆泵的润滑部位前后主轴轴承3.2使用的油质及标准定人、定点、定量、定更换周期、定标准；4设备的使用与维护：4.1开、停机程序:开机前按规定检查各润滑点、电气设备、信号，确认无误时，按开停车顺序开机.4.1.1开车顺序：水封泵→尾矿泵→精矿泵→二段泵→一段泵。

4.1.2停机顺序与开机顺序相反。

4.1.3开停车注意事项：4.1.3.1开车时先盘车1-2周，点试启动；4.1.3.2停车时必须将管道及泵体内的矿浆冲洗干净;4.2渣浆泵运转前的检查4.2.1各部连接螺栓、电机的地脚螺栓是否松动。

4.2.2皮带的松紧否合适，有无缺少的三角皮带。

4.2.3轴承润滑油是否充足，有无漏油现象。

4.2.4泵池的放矿口是否堵好，泵的进、出管路是否畅通。

4.2.5检查安全保护装置是否完好齐全。

4.3渣浆泵运转中的检查4.3.1电机及泵有无振动现象。

4.3.2电机、渣浆泵的轴承温度是否正常，有无异常声音。

4.3.3三角皮带轮是否破裂，皮带轮键是否松动。

4.3.4盘根密封处是否漏矿，水封水是否正常。

4.3.5进料管是否畅通。

4.3.6矿浆管是否漏矿。

4.4清扫：4.4.1电动机、减速机及机体外部保持清洁；4.4.2各润滑点外部禁止附有油污；5常见故障及排除ZJ系列渣浆泵使用维护规程1.用途1.1本规程主要使用于金川集团公司选矿厂ZJ系列渣浆泵的使用和维护。

1.2渣浆泵是供、吸清水及物理化学性质类似于水的其它液浆的机器。

2.工作原理与组成结构卧式渣浆泵为悬臂离心式渣浆泵，适用于输送腐蚀性渣浆，由于它与水泵同属于离心泵，因此，其工作原理也与水泵相似，它对渣浆泵的压送也是装有叶片的高速旋转而完成其能量之间的传递或转换。

渣浆泵主要由传动装置、泵头部分、托架部分或简式托架部分等组成。

渣浆泵操作规程渣浆泵是一种用于输送黏稠或固体颗粒物质的设备。

为了保障安全和有效地使用渣浆泵，下面将介绍渣浆泵的操作规程。

操作前准备在操作渣浆泵之前，需要对设备进行检查和准备：1.检查渣浆泵是否处于正确的位置，且固定稳定。

2.检查电源线、电气线路等是否正常。

3.检查塞子、阀门、软管及管路是否通畅且密封。

4.检查机器的润滑情况及液压油位是否在正常范围内。

5.确保工作场地及周围环境安全，清除障碍物和杂物。

操作中注意事项在操作渣浆泵过程中，需要注意以下几点：1.操作前需要将阀门、泵头和软管等清理干净。

2.在操作过程中，应保持清洁，避免物料外泄及溅出。

3.准确把握输送物料的性质和使用条件，遵守所传输物的容许误差范围。

4.渣浆泵的液压油应保持在适当的液位，定时更换液压油。

5.定时检查紧固件、轮胎和软管的磨损情况。

6.渣浆泵输送物料时要维持设计流量和压力范围，避免超负荷运行。

7.若出现渗漏、压不稳等情况，应及时停机检修，并按照维修程序进行处理。

操作后处理操作结束后，需要进行以下处理：1.切断电源，清理工作场地，关闭全部阀门和塞子。

2.卸除管路及软管，清洗干净。

3.收拾好各种工具、备件和物料。

4.操作日志应详细记录操作过程及设备状态，以便参考。

安全注意事项在操作过程中需要注意以下安全措施：1.操作人员必须经过专门的培训和人员考核。

2.严谨执行操作规程，禁止擅自操作。

3.操作人员应佩戴劳动防护用品，避免在操作过程中发生意外。

4.禁止向渣浆泵内倾倒易燃爆物、腐蚀性物质和高温液体等物品。

5.禁止在泵体内进行任何维修或调整工作，以免发生意外。

6.在清理设备污物或维修设备时，应先切断电源，确保安全。

总结通过以上操作规程，可以保证渣浆泵的有效工作和安全运行。

操作人员需要严格按照规程进行操作，并保持设备的清洁、润滑和定期维护，确保设备的长期稳定运行。

渣浆泵操作规程范本一、设备准备1. 确保泵的各个部件完好无损，如泵体、进出口法兰、叶轮、密封装置等。

2. 检查电气设备是否正常运行，如电机、电缆、控制器等。

3. 核对液力联轴器和传动装置是否正常，无异常振动和异响。

二、泵的启停操作1. 启动前，先确保所有安全保护装置已启动，如断电保护装置、温度保护装置等。

2. 按照电气控制柜上的启动按钮启动设备。

3. 启动后，注意观察泵的工作状态，确保泵正常运转。

4. 注意泵的进出口压力，保持在正常范围内，并根据需要调整泵的转速。

三、泵的停机操作1. 在停机前，先将进出口阀门关闭，停止对泵的供液。

2. 在电气控制柜上按下停止按钮，停止设备运行。

3. 注意观察泵停机后是否有异响或异常振动，如有异常情况及时报修。

四、维护保养1. 定期检查泵的运行状态，如有异常情况及时调整或维修。

2. 定期清洗泵的进出口法兰和滑动轴承，确保泵的正常工作。

3. 定期更换泵的密封装置，防止泵的漏水。

4. 定期检查电气设备的连接情况，确保电气系统的正常运行。

5. 定期检查液力联轴器和传动装置的润滑情况，加注润滑油。

五、安全注意事项1. 禁止在运行中接触泵的旋转部件，以免发生危险。

2. 在操作泵时，必须佩戴好必要的防护用品，如安全帽、手套等。

3. 在固定泵时，必须使用专用工具进行安装，以免发生泄漏或松动。

4. 在维护泵时，必须切断电源，并进行必要的安全防护措施。

5. 在进行泵的维修或更换部件时，必须按照规定的程序进行，以免发生事故。

六、故障处理1. 在泵停机后出现故障时，首先切断电源，然后查找故障原因。

2. 根据故障原因，进行相应的处理措施，如更换零部件、调整工作参数等。

3. 如果无法解决故障，及时联系专业人员进行维修。

七、环境保护1. 在使用泵的过程中，要注意节约能源，减少能源浪费。

2. 对于泵使用过程中产生的废液，要进行正确的处置，不得随意排放。

3. 定期清洗泵的工作环境，保持环境整洁，防止杂物进入泵内。

ZJ渣浆泵使用说明书ZJ渣浆泵使用说明书第一章：产品概述1.1 产品简介此文档是针对ZJ渣浆泵的使用说明，提供了详细的操作、维护和维修指南。

1.2 产品特点- 高效能：ZJ渣浆泵采用先进的设计和制造技术，具有出色的输送能力和高效率。

- 耐用性：精心选择的材料和优质工艺确保了泵的长寿命和耐磨性。

- 适应性：可根据客户需求进行定制，以应对不同的工作条件和材料输送要求。

第二章：安全操作2.1 前提条件在操作ZJ渣浆泵之前，必须了解以下操作前提条件：- 操作人员必须具备相关的安全操作知识和技能。

- 操作人员必须戴好必需的个人防护装备，如安全帽、护目镜、耳塞等。

- 泵和其相关设备必须严格按照操作手册和相关规程进行安装。

2.2 操作步骤- 步骤1：检查泵的工作环境，确保周围没有障碍物和危险品。

- 步骤2：检查电源和电线连接，确保无故障。

- 步骤3：打开主电源，启动操控面板，确保一切就绪。

- 步骤4：根据需要调整泵的输送量和压力。

- 步骤5：启动泵，开始工作。

- 步骤6：定期检查泵的工作状态和温度，确保正常运行。

- 步骤7：关闭泵和电源，进行日常维护和清洁。

第三章：维护与保养3.1 日常维护- 定期检查泵的密封件和轴承，确保没有磨损和松动。

- 清洁和润滑泵的相关部件，保持其正常运行。

- 定期更换磨损的零部件，确保泵的性能和寿命。

3.2 故障排除- 泵无法启动：检查电源和电线连接是否正常。

- 输送量减小：检查是否有堵塞或泵的磨损。

- 泵运行时噪音过大：检查轴承和密封件是否有损坏。

第四章：附件本文档涉及以下附件：- ZJ渣浆泵操作手册- 技术规格表- 安装图纸第五章：法律名词及注释- 泵：一种用于输送液体、气体或半固体物质的机械设备。

- 渣浆：由固体颗粒和液体组成的黏稠物质。

- 维护：指根据设备的要求进行日常保养和检修。

- 维修：指修理和更换设备的零部件以恢复其正常功能。

第1篇一、引言为确保渣浆泵设备安全、稳定、高效地运行，保障生产安全和员工健康，特制定本操作规程。

本规程适用于所有使用渣浆泵设备的岗位人员。

二、操作前的准备工作1. 检查设备：操作前，应仔细检查设备外观是否完好，各部件连接是否牢固，电气线路是否完好，确保设备处于正常工作状态。

2. 检查泵体：检查泵体是否有裂缝、变形等情况，确保泵体结构完整。

3. 检查泵轴：检查泵轴是否有磨损、变形等情况，确保泵轴旋转灵活。

4. 检查轴承：检查轴承是否有磨损、发热等情况，确保轴承正常工作。

5. 检查电机：检查电机接线是否牢固，绝缘电阻是否符合要求，确保电机正常工作。

6. 检查控制系统：检查控制系统是否正常，确保能够实时监控泵的运行状态。

三、操作步骤1. 启动泵：根据生产需要，启动泵的进口阀，关闭出口阀，然后启动电机。

2. 开启进口阀：启动电机后，慢慢开启进口阀，使泵逐渐达到设计流量。

3. 监控泵运行状态：在泵运行过程中，密切关注泵的振动、噪音、电流等参数，确保泵运行正常。

4. 调整出口阀：根据生产需求，调整出口阀的开度，使泵的流量和压力达到设计要求。

5. 关闭泵：当生产任务完成后，先关闭出口阀，然后关闭进口阀，最后停机。

四、操作注意事项1. 操作过程中，严禁操作人员离开岗位，确保设备安全运行。

2. 严禁在泵运行过程中进行拆装、维修等操作。

3. 如发现泵运行异常，应立即停机检查，排除故障后再继续运行。

4. 定期检查设备，确保设备处于良好状态。

5. 操作人员应熟悉本规程，掌握渣浆泵设备的操作技能。

五、维护保养1. 定期检查设备各部件，及时更换易损件。

2. 保持设备清洁，定期清理泵体、轴承等部位。

3. 定期检查电机、控制系统等电气部件，确保电气安全。

4. 定期对设备进行润滑，延长设备使用寿命。

六、总结本规程旨在规范渣浆泵设备的操作流程，确保设备安全、稳定、高效地运行。

操作人员应严格遵守本规程，确保生产安全和员工健康。

第2篇一、概述本规程旨在确保渣浆泵设备在运行过程中的安全、稳定、高效，规范操作流程，提高设备使用寿命，保障工作人员的生命财产安全。

目录一、泵的用途和适用范围 (1)二、泵的型式、结构特征与型号 (1)三、泵的起吊、安装、调整与试运行 (3)四、常见故障及处理措施 (14)五、泵的维护保养与拆装 (17)六、易损件明细表 (2)3七、专用工具明细表 (24)1特别提示１、必须保证泵轴的转向与泵壳上箭头指示方向一致。

电动机试转时必须与泵完全脱开，严禁电动机带动泵轴反向旋转，否则，将导致零件损坏。

２、采用填料密封的泵，开车前必须按要求填加盘根。

３、采用机械密封的泵，必须保证轴封水的供应。

严禁无水运行，否则机械密封将烧毁。

４、采用稀油润滑的泵，在开车前应按油标的油位线加油。

严禁无油开车，否则，轴承将烧毁。

５、装泵联轴器或泵皮带轮时，为保护机械密封不致因冲击力受损，必须先打入泵联轴器或泵皮带轮后，才能装入机械密封。

否则锺击力有可能导致机械密封动、静环破裂。

６、顾客现场安装电动机皮带轮，当轴径≥65mm时，应按我厂提供轴端加工图及附件钻孔、攻丝、安装轴端挡圈，以确保皮带轮运行安全。

７、安装使用前，请详细阅读此说明书。

2一、泵的用途和适用范围ZJ系列渣浆泵是石家庄工业泵厂与中国煤科院唐山分院联合开发的新型高效节能抗磨蚀泵。

该系列泵在水力设计、结构设计以及所用耐磨材料上，综合应用了国内外同类产品的优点并加以创新，具有高效节能、振动小、噪声低、运行可靠、使用寿命长、维修方便等特点，泵的综合性能居国内领先水平，大部分泵的效率指标居国际先进水平。

可广泛用于电力、冶金、煤炭、建材等行业输送含有固体颗粒的浆体。

如火电厂水力除灰、冶金选矿厂矿浆输送、洗煤厂煤浆及重介输送等。

其允许输送的最大浆体重量浓度Cw为：灰（渣）浆和煤浆45%；矿浆和重介60%。

9二、泵的型式、结构特征与型号ZJ系列渣浆泵的型式分两大类，一类是ZJ型，为卧式轴向吸入单级单吸离心式渣浆泵；另一类是ZJL型，为立式轴向吸入单级单吸离心式渣浆泵。

1.ZJ型渣浆泵的结构特征与型号(1)ZJ型渣浆泵的结构特征①泵头部分ZJ型渣浆泵的泵头部分包括泵壳、叶轮和轴封装置。

渣浆泵操作规程范文一、前期准备工作1.检查渣浆泵各部件是否齐全完好，如电缆、软管、滤网等。

2.检查渣浆泵是否与电源线连接良好，主要检查接地是否可靠。

3.检查渣浆泵进出口是否打开，并清除管道内异物。

4.检查输送介质，确保无固体颗粒或杂质。

5.检查附近是否有易燃易爆物品，如有，需采取相应的防护措施。

二、启动操作1.打开渣浆泵仪表显示电源开关，并确认显示屏正常工作。

2.打开渣浆泵电机及控制柜电源开关。

3.检查泵体是否有异常震动或噪音，如有应立即停机检查故障。

4.打开进、出口阀门，使之与泵口连接。

5.打开泵密封室调压阀门，允许密封室内外压力平衡。

6.打开泵体上的空气释放阀，排出泵体内的空气。

7.正常情况下，渣浆泵将开始吸入和输送渣浆。

三、运行操作1.监测渣浆泵的运行状态，如有异常情况及时处理。

2.渣浆泵使用中，应有专人监护，禁止未经授权人员操作。

3.定期检查渣浆泵的各个部位是否有渗漏、松动或异常现象。

4.定期清理滤网和过滤器，以确保排出的渣浆无杂质。

5.渣浆泵运行过程中应避免频繁启停，以防止设备磨损。

6.若出现异常噪音或振动，应立即停机检修，不得强行继续运行。

7.每次使用后，应关闭电源开关，关闭进、出口阀门，并清理设备。

四、安全注意事项1.操作人员应穿戴符合规定的防护用品，如安全帽、工作服等。

2.禁止在渣浆泵工作过程中将手或其他物体伸入泵体内。

3.不得随意修改渣浆泵电机及控制柜的电源线和接线。

4.在修理和维护渣浆泵时，必须切断电源，并进行相应的安全隔离措施。

5.在特殊情况下，如停电或有其他紧急情况，应立即关闭渣浆泵电源。

6.若发现渣浆泵有异常现象，应立即停机检修，不得继续运行。

ZJ系列渣浆泵技术参数特点和用途：ZJ型泵为轴向吸入、单级单吸、悬臂卧式离心渣浆泵，该型泵采用国际上先进的固液两相流理论，按最小损失原则设计。

其过流部件的几何形状符合介质的流动状态，减少了涡流和撞击等局部与沿程水力损失，从而减轻了过流部件的磨损，提高了水力效率，降低了运行噪音和振动；该系列泵过流部件采用高硬合金铸铁，其材质具有高抗磨性、抗腐蚀性、抗冲击性能，从而使其寿命提高。

此外，该系列泵采用动力降压，保证了浆体不易泄露。

ZJ型渣浆泵可泛适用于矿山、冶金、电力、煤炭、化工、建材等行业，输送含有固体颗粒的磨蚀性和腐蚀性浆体，其固液混合物最大重量浓度：灰浆45%，矿浆60%。

该系列渣浆泵规格型号齐全，可采用直联、皮带、液力、变频调速等传动形式，亦可根据用户需要串联或并联进行。

型号意义说明：如 : 350ZJ-100F350: 泵出口直径(mm)Z : 杂质泵J : 浆液G : 给料100: 叶轮直径 (cm)F : 叶轮叶片数6枚A为5枚（可省略），B为4枚，C为3枚，F为6枚，G为7枚，H为8枚Z J 系列渣浆泵主要技术参数型号允许配带最大功率N(kw)流量Q(m3/h)扬程H(m)转速n(r/m)最高效率η(％)汽蚀余量(m)间断通过最大粒度(mm)泵重T(kg)350ZJ-100F 560 526-2339 14.9-62.8 300-590 77.6 4.4 96 5465 300ZJ-100 450 464-1826 15.3-65.2 300-590 81.0 2.0 88 5265300ZJ-90 560 505-1844 21.2-79.9 400-730 82.8 3.9 85 5005 300ZJ-70 630 635-2333 16.0-76.8 490-980 80.4 3.9 92 3560 300ZJ-56 250 395-1568 9.7-46.0 490-980 80.9 3.5 96 3030 250ZJ-103 560 402-1573 29.7-110.5 400-730 74.5 2.8 69 5085 250ZJ-96 560 403-1466 25.4-93.7 400-730 77.8 3.5 69 5035 250ZJ-85 800 376-1504 30.1-128.7 490-980 76.5 3.5 76 4530 250ZJ-78 630 415-1796 21.1-102.5 490-980 71.5 3.2 76 4474 250ZJ-75 560 300-1480 20.8-97.5 490-980 77.5 3.0 72 3480 250ZJ-65 315 299-1249 15.4-71.0 490-980 76.9 3.0 72 3020 200ZJ-85 560 221-907 32.0-133.7 490-980 70.5 2.8 54 4110 200ZJ-75 355 225-900 22.8-102.9 490-980 74.1 3.0 56 3070 200ZJ-70 315 205-976 19.4-86.4 490-980 75.6 2.8 56 2465 200ZJ-65 250 235-950 16.4-72.0 490-980 79.6 2.5 62 2323 200ZJ-60 185 218-870 13.9-62.0 490-980 82.7 2.5 62 2223 150ZJ-71 220 142-552 21.8-93.8 490-980 69.8 2.4 48 2263 150ZJ-70 185 93-401 20.0-91.2 490-980 62.3 2.0 37 2245 150ZJ-65 200 150-600 17.4-75.7 490-980 70.8 2.5 48 2223 150ZJ-60 160 135-550 14.7-63.5 490-980 75.9 2.5 48 2203 150ZJ-58C 160 134-596 12.8-53.4 490-980 71.6 2.3 48 2019 150ZJ-57 110 95-427 13.2-56.3 490-980 67.8 1.8 32 2023 150ZJ-50 75 115-460 9.5-43.1 490-980 76.8 2.5 48 1735 150ZJ-42C 132 142-550 12.1-62.8 700-1480 77.1 2.2 69 1605 100ZJ-50 160 85-360 20.5-100.2 700-1480 69.6 2.5 34 1475 100ZJ-42 90 66-275 14.7-70.8 700-1480 71.0 2.5 35 1075 100ZJ-42B 90 83-365 12.7-66.8 700-1480 71.6 2.5 40 1085 100ZJ-36 55 61-245 9.7-49.5 700-1480 71.6 2.0 32 1010 80ZJ-52 160 51-242 22.1-109.8 700-1480 56.3 2.1 21 1465 80ZJ-42 75 61-204 14.4-70.4 700-1480 66.7 2.5 24 1053 65ZJ-30 15 23-79 7.4-34.8 700-1460 63.5 2.0 19 504 50ZJ-50 90 27-111 22.3-110.7 700-1480 45.1 3.0 13 1378 50ZJ-46 55 23-94 17.9-85.8 700-1480 44.7 1.4 13 1082 50ZJ-33 18.5 12-54 7.7-42.5 700-1480 42.1 2.9 13 537 40ZJ-19 15 8-35 12.8-57.1 1430-2930 58.8 1.3 11 173 40ZJ-17 7.5 4-23 9.0-44.6 1400-2900 52.4 2.5 11 121150ZJ-G50 55 62-280 9.3-44.6 490-980 65.7 2.1 29 1470 100ZJ-G42B 75 45-205 12.6-70.7 700-1480 63.2 1.8 18 1080(990)。

渣浆泵操作规程一、前言渣浆泵是一种用于输送渣浆、泥浆等高浓度介质的设备，广泛应用于矿山、建筑、冶金等行业。

为了确保渣浆泵的安全运行和提高工作效率，制定渣浆泵操作规程是非常必要的。

本文将详细介绍渣浆泵的操作规程。

二、操作准备1. 检查设备：在操作前，要仔细检查渣浆泵的各项设备，包括电机、橡胶管、阀门等，确保设备完好无损。

2. 检查工作环境：检查工作环境是否安全，是否有其它危险物品存在，例如有无明火、易燃易爆物品等。

3. 检查供电：确保渣浆泵的供电正常，电压、电流是否符合要求。

三、操作步骤1. 开启泵电源开关，确保电机运转正常。

2. 按照渣浆泵的启动程序，逐步开启各个阀门，并逐步增加进料阀门的开度，使渣浆泵缓慢启动。

3. 渣浆泵启动后，观察其运行情况，包括转速、压力等参数是否在正常范围内。

4. 根据渣浆泵的工作要求，调整进料阀门的开度，使渣浆泵以合适的流量运行。

括温度、震动等参数是否正常。

6. 渣浆泵运行过程中，若出现异常情况，如有异常噪音、温度升高等情况，应立即停止渣浆泵，并检查故障原因。

7. 渣浆泵停止运行时，应首先关闭出料阀门，然后逐步关闭进料阀门，最后关闭泵电源开关。

四、操作注意事项1. 操作人员必须熟悉渣浆泵的结构和性能，确保正确操作。

2. 在操作过程中，要时刻关注渣浆泵的运行情况，确保其在正常范围内工作。

3. 操作人员要注意个人安全，穿戴好安全防护装备，避免因操作不当造成伤害。

4. 渣浆泵运行时，禁止将手部或其它物品靠近泵轴或进出料口，以免发生危险。

5. 渣浆泵运行过程中，如有异常情况，应立即停止运行并检查故障原因，确保及时排除故障。

6. 渣浆泵停止运行时，应先关闭出料阀门后再关闭进料阀门，最后关闭泵电源开关。

五、操作技巧1. 在启动渣浆泵时，应逐步增加进料阀门的开度，以避免瞬时过大的进料流量对渣浆泵产生冲击。

括温度、压力等，及时调整进料阀门的开度，以保持渣浆泵的稳定运行。

3. 渣浆泵在停止运行前，应先关闭出料阀门，再逐步关闭进料阀门，以避免因压力突然消失而引起的设备损坏或人员伤害。

渣浆泵安全操作章程1开停机顺序及其注意事项1.1开机顺序：关闭出口阀门，开启密封冷却水、轴承箱冷却水、进口阀门，启动电机，待电机与泵平稳运转后，打开出口阀门，使压力达到0.6-1.0MPa范围运转。

1.2停机顺序：关闭出口阀门，停电机，关闭进口阀。

关闭密封冷却水、轴承箱冷却水。

1.3注意事项：启动泵前必须将进口阀完全打开，出口阀完全关闭，泵运转平稳后将出口阀缓慢打开。

2 开机前的准备2.1 确认泵的各紧固件完整、紧固；2.2 确认轴承箱内的油位达到要求，正常油位是1/2-2/3处；2.3 盘动联轴器，确认转动灵活，无摩擦声；2.4 点动电机确认旋转方向正确；2.5 确认冷却水路畅通，在无冷却水的情况下，禁止开泵；2.6 确认安全防护装置完好。

3 运转中的检查3.1 检查泵的表面是否清洁，油漆是否完整；3.2 检查泵的压力是否超标，不得超过压力运转；3.3 检查各种阀门、管线是否畅通，有无堵、漏现象；3.4 检查轴承箱的油位是否达标；3.5 检查轴承的温度是否超标（温度<65℃），泵有无振动；3.6 检查轴封是否存在泄漏，一般不超过10滴/分；3.7基础、泵座是否坚固完整，地脚螺丝及其它联接螺丝是否有松动现象；3.8 运转是否平稳、有无杂音。

如有异常，及时通知相关人员；3.9 禁止在设备运转时，接触其转动部分。

3.10检查安全防护装置是否完好。

4 停机后的维护保养4.1若长期停车，将泵卸下清洗、重装，并每隔一段时间盘车或启动一次，确保设备完好；4.2检查各螺栓是否紧固；4.3检查泵有无漏油、水现象；4.4检查轴承箱油质、油量是否符合要求；4.5保持安全防护装置完好。

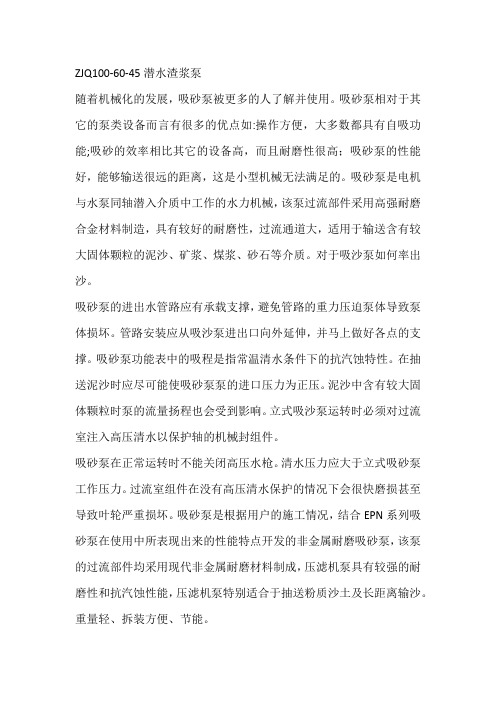

ZJQ100-60-45潜水渣浆泵随着机械化的发展，吸砂泵被更多的人了解并使用。

吸砂泵相对于其它的泵类设备而言有很多的优点如:操作方便，大多数都具有自吸功能;吸砂的效率相比其它的设备高，而且耐磨性很高；吸砂泵的性能好，能够输送很远的距离，这是小型机械无法满足的。

吸砂泵是电机与水泵同轴潜入介质中工作的水力机械，该泵过流部件采用高强耐磨合金材料制造，具有较好的耐磨性，过流通道大，适用于输送含有较大固体颗粒的泥沙、矿浆、煤浆、砂石等介质。

对于吸沙泵如何率出沙。

吸砂泵的进出水管路应有承载支撑，避免管路的重力压迫泵体导致泵体损坏。

管路安装应从吸沙泵进出口向外延伸，并马上做好各点的支撑。

吸砂泵功能表中的吸程是指常温清水条件下的抗汽蚀特性。

在抽送泥沙时应尽可能使吸砂泵泵的进口压力为正压。

泥沙中含有较大固体颗粒时泵的流量扬程也会受到影响。

立式吸沙泵运转时必须对过流室注入高压清水以保护轴的机械封组件。

吸砂泵在正常运转时不能关闭高压水枪。

清水压力应大于立式吸砂泵工作压力。

过流室组件在没有高压清水保护的情况下会很快磨损甚至导致叶轮严重损坏。

吸砂泵是根据用户的施工情况，结合EPN系列吸砂泵在使用中所表现出来的性能特点开发的非金属耐磨吸砂泵，该泵的过流部件均采用现代非金属耐磨材料制成，压滤机泵具有较强的耐磨性和抗汽蚀性能，压滤机泵特别适合于抽送粉质沙土及长距离输沙。

重量轻、拆装方便、节能。

吸砂泵现在已经在黄河流域、长江流域、沿海围海造地等抽沙清淤工程中得到广泛的使用。

该泵以其优异的性能连续在山东黄河、黄河水利委员会、等获得大奖。

每次施工作业完成后必须及时定量对轴承的各个部位加注润滑油脂使其不易快速生锈。

更换叶轮等易损件时应对叶轮与前后衬板的间隙进行调整，叶轮与衬板轴向间隙的大小对吸沙泵的性能和使用寿命有较大影响。
