四极断路器的应用分析-民熔

论四极断路器的结构型式和应用场所Structure type of four poles breaker and applicable place连理枝杭州之江开关厂浙江萧山 311234电器制造厂（商）通过自己的技术人员和销售人员，调查、了解世界各国电器产品的发展情况，市场或准市场的需求，并据此制定新产品（品种和规格）的开发计划。

而新产品研制成功后就需要使用者，因此制造厂必须通过各个设计院的设计、采用，以进一步扩大生产量；设计院为了设计的工程的质量和其供电、配电的可靠性、安全性，也需要了解一些新颖的、功能齐全的电器产品和它们的技术性能、参数、指标。

为此，供需双方（制造厂与用户）加强交流、互通信息就显得非常必要。

本着这个宗旨，笔者在这篇文章里将介绍四极塑料外壳式断路器的结构型式及其应用场所。

一现有的四极塑料外壳式断路器的结构型式目前在市场上供应的四极断路器（塑料外壳式）有六种结构型式：A 中性极（N极）不装过电流脱扣器，N极也不装动、静触头（俗称刀极），N极始终连通，不与其它三个相线极一起合分；B 中性极（N极）不装过电流脱扣器，N极装有动、静触头，N极与其它三个相线极一起合分；C 中性极（N极）装过电流脱扣器，N极装有动、静触头，N极与其它三个相线极一起合分；D 中性极（N极）装过电流脱扣器，N极不装有动、静触头，N极始终连通，不与其它三个相线极一起合分；E 中性线极（N极）装设“中性线断线保护器”，N极装有动、静触头，N极与其它三个相线极一起合分；F 中性线极（N极）装设“中性线断线保护器”，N极不装有动、静触头，N极始终连通，不与其它三个相线极一起合分；生产厂家生产和提供这六种结构型式，是因为实际用电的保护上有这些需要。

二不同结构型式的四极断路器的应用场所根据IEC和我国的有关国家标准、专业标准、规范，目前建筑电气等电气应用部门已在应用四极开关（断路器）上取得共识：1 在电源的进线端：1.1 用户（楼层）的总开关和每个用户的单相总开关，为了检修的安全（防止受电击）应采用四极或二极开关（相与N极均带动、静触头的断路器）；1.2 单相回路，为了避免相线与中性线搞混，对于末端单相用电设备宜采用二极开关（相与N均带动、静触头），切断电源时，相与N线同时断电，以防止事故的发生。

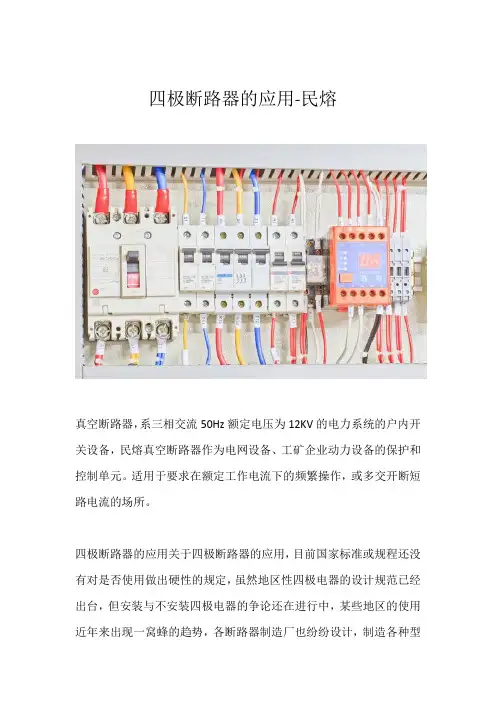

四极断路器的应用-民熔
真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。

适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。

四极断路器的应用关于四极断路器的应用，目前国家标准或规程还没有对是否使用做出硬性的规定，虽然地区性四极电器的设计规范已经出台，但安装与不安装四极电器的争论还在进行中，某些地区的使用近年来出现一窝蜂的趋势，各断路器制造厂也纷纷设计，制造各种型
号的四极断路器投放市场。

笔者同意一种意见，就是用或不用应以是否能确保供电的可靠性、安全性为准，因此大体上是：
1.TN-C系统。

TN-C系统中，N线与保护线PE合二为一(PEN线)，考虑安全，任何时候不允许断开PEN线，因此绝对禁用四极断路器；
2.TT系统、TN-C-S系统和TN-S系统可使用四极断路器，以便在维修时保障检修者的安全，但是TN-C-S和TN-S系统，断路器的N极只能接N线，而不能接PEN或PE线；
3.装设双电源切换的场所，由于系统中所有的中性线(N线)是通联的，为了确保被切换的电源开关(断路器)的检修安全，必须采用四极断路器
4. 用于380V系统的应选用四极剩余电流保护器(漏电断路器)。

四极断路器的应用
关于四极断路器的应用，目前国内还没能对国家标准或规程之类作硬性的使用要求的规定，虽然地区性四极电器(断路器)的设计规范已经出台，但安装与不安装四极电器的争论还在进行中，某些地区的使用近年来出现一窝蜂的趋势，各断路器制造厂也纷纷设计，制造各种型号的四极断路器投放市常笔者同意一种意见，就是用或不用应以是否能确保供电的可靠性、安全性为准，因此大体上是：(1)TN-C系统。

TN-C系统中，N线与保护线PE合二为一(PEN线)，考虑安全，任何时候不允许断开PEN线，因此绝对禁用四极断路器；(2)TT系统、TN-C-S系统和TN-S系统可使用四极断路器，以便在维修时保障检修者的安全，但是TN-C-S和TN-S系统，断路器的N极只能接N 线，而不能接PEN或PE线；(3)装设双电源切换的场所，由于系统中所有的中性线(N线)是通联的，为了确保被切换的电源开关(断路器)的检修安全，必须采用四极断路器；(4)进入住宅的单相总开关，宜选用带N极的二极断路器(检修时作隔离器之用)(5)用于380/220V系统的剩余电流保护器(漏电断路器)，中性线必须穿越保护器的零序电流互感器(铁心)，防止无中性线的穿过，使220V的负载有泄漏电流而误动作，此时应选用四极或带中性线的二极剩余电流保护器。

四极开关的应用四极开关的作用只是对带电导体的隔离，以保证电气维修安全和电气装置功能的正常发挥，其装用范围是有限的。

三相断电后有很多原因造成中性线带危险电压，例如：1、低压供电网络内发生一相接地故障，故障电流在变电所接地极电阻上产生电压降，使中性点和中性线对地带危险电压。

2、变电所高压侧发生接地故障，故障电流同样在变电所接地极电阻上产生电压降，使中性点和中性线对地带危险电压。

3、低压线路上感应的雷电过电压沿中性线进入电气装置。

上述中性线上的危险电压有的持续时间长，有的电压幅值非常高，都可在电气维修时引发电气事故或造成电气装置工作不正常，因此在电气装置中应在线路的适当位置装设四极开关，或采取其他电气隔离装置。

采用四极开关切断中性线可保证电气维护安全和保证电气装置实现正常，但易造成“断零”故障，增加设备被烧坏的危险，所以设计中应掌握分寸，正确装用四极开关，避免在一电气装置内自上至下全部选用四极开关，恐失之过滥。

四极开关使用的场合TN-C系统中性线PEN包含PE线，而PE线是不允许断开，因此TN-C系统不允许装四极开关，无法保证电气维修安全和某些电气功能的正常发挥。

TN-C-S，TN-S系统不需要为电气维修安装四极开关，因为IEC标准和我国标准都规定了在建筑物内设置总等电位连接的要求，一些未做总等电位连接的老建筑也因金属结构，管道相互之间的自然接触，也具有一定的等电位连接的作用，管道与PE线，中性线相互连通，都处于同一电压水平上，维修人员触及中性线时不存在电位差，不可能发生触电，因此不需要为维护维修安全而安装四极开关。

TT系统应为电气安全安装四极开关，在TT系统内即使有总等电位联结，也需要为电气维修安装四极开关，因为中性线和总等电位联结系统时不相连通的，当中性线带电压进入建筑物内时，总等电位联结系统却为地电位，这一电位差将引起电气事故。

因此为保证安全，TT系统应在建筑物内适当线段上，例如电源进线出装用四极开关。
